Piazzetta Multifuoco 2003 Quick start guide

ISTRUZIONI PER L'INSTALLAZIONE
USO E MANUTENZIONE
KIT VENTILAZIONE MULTIFUOCO 2003 CON RADIOCOMANDO
EINBAU- UND BEDIENUNGSANLEITUNG
GEBLÄSE MULTIFUOCO 2003 MIT FUNKSTEUERUNG
INSTALLATION, USE AND MAINTANCE INSTRUCTIONS
MULTIFUOCO 2003 VENTILATION KIT WITH RADIO CONTROL
ISTRUCTIONS POUR L'INSTALLATION
L’UTILISATION ET L’ENTRETIEN
KIT DE VENTILATION MULTIFUOCO 2003 A RADIOCOMANDE
e900M
e903k ‘97 / e903M
e904C
e904k ‘97 / e904M
Per l’installazione, l’utilizzo e manutenzione leggere prima attentamente le istruzioni
Bevor Sie mit dem Einbau beginnen, lesen Sie die Bedienungsanleitung aufmerksam durch
For installation, use and maintenance, first carefully read the instructions
Avant de proc der à l’installation, à l’utilisation et l’entretien lisez attentivement la pr sente notice.
Il libretto istruzioni è parte integrante del prodotto
Die Anleitung ist Bestandteil des Produktes
The instruction booklet is an integral part of the product
Le livret d’instructions fait partie int grante du produit.

2
Gentile Cliente,
La ringraziamo per aver preferito uno dei nostri prodotti, frutto di lunga esperienza e di una continua ricerca per un prodotto
superiore in termini di sicurezza, affidabilità e prestazioni.
In questo manuale troverà tutte le informazioni ed i consigli utili per poter utilizzare il suo prodotto nel massimo della
sicurezza ed efficienza.
INDICAZIONI IMPORTANTI
•Questo libretto istruzioni è stato redatto dal
costruttore e costituisce parte integrante del prodotto.
Le informazioni in esso contenute sono indirizzate
all’acquirente, e a tutte quelle persone che a vario
titolo concorrono all’installazione, all’uso e alla
manutenzione del prodotto.
•Leggete con attenzione le istruzioni e le informazioni
tecniche contenute in questo manuale, prima di
procedere all’installazione, all’utilizzo e a qualsiasi
intervento sul prodotto.
•L’osservanza delle indicazioni contenute nel presente
libretto istruzioni garantisce la sicurezza dell’uomo e
del prodotto, l’economia di esercizio ed una più lunga
durata di funzionamento.
•Il Gruppo Piazzetta S.p.A. declina ogni responsabilità
riguardo la inosservanza alle norme di installazione
uso e manutenzioni indicate nel libretto di istruzioni,
alle modifiche del prodotto non autorizzate o ricambi
non originali.
•L’attenta progettazione e l’analisi dei rischi fatti dal
Gruppo Piazzetta S.p.A. hanno permesso la
realizzazione di un prodotto sicuro; tuttavia prima di
effettuare qualsiasi operazione, si raccomanda di
attenersi scrupolosamente alle istruzioni riportate nel
seguente documento, e di tenerlo sempre a
disposizione.
•L’istallazione e l’utilizzo del prodotto deve essere in
conformità: con le istruzioni del fabbricante, con le
normative europee, con le normative nazionali e
regolamenti locali.
•Ogni intervento deve essere eseguito a corrente
disinserita e da personale qualificato.
Per i termini, limiti ed esclusioni fare riferimento al certificato di garanzia legato al prodotto.
Il costruttore nell’intento di perseguire una politica di costante sviluppo e rinnovamento del prodotto può apportare,
senza preavviso alcuno, le modifiche che riterrà opportune.
Questo documento è di proprietà del Gruppo Piazzetta S.p.A.; non può essere divulgato totalmente o in parte
a terzi senza autorizzazione scritta del Gruppo Piazzetta S.p.A. Il Gruppo Piazzetta S.p.A. si riserva tutti i
diritti a rigore di legge.

3
AUFBAUANLEITUNG ............................................................................................................................................. 19
ASSEMBLY INSTRUCTIONS ................................................................................................................................. 35
INSTRUCTIONS DE INSTALLATION ..................................................................................................................... 51
INDICE
1. KIT VENTILAZIONE MULTIFUOCO 2003 CON RADIOCOMANDO ................................................................. 5
2. INSTALLAZIONE DEL KIT VENTILAZIONE e900M .......................................................................................... 6
3. INSTALLAZIONE DEL KIT VENTILAZIONE e903K’97 / e903M ........................................................................ 8
4. INSTALLAZIONE DEL KIT VENTILAZIONE e904K’97 / e904M....................................................................... 10
5. INSTALLAZIONE DEL KIT VENTILAZIONE e904C ......................................................................................... 12

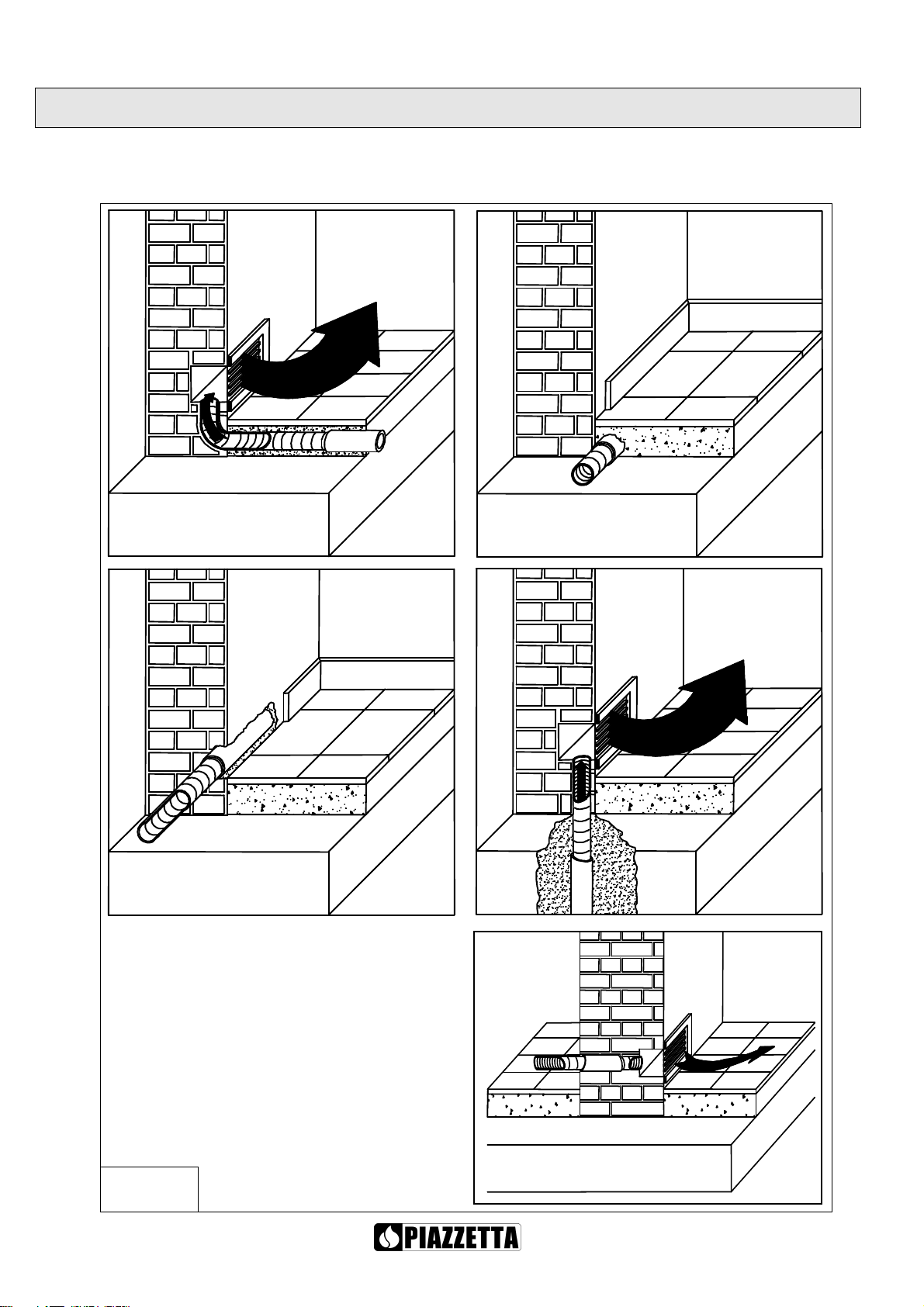

6. ESEMPI DI ALLACCIAMENTO TUBI FLESSIBILI ............................................................................................ 13
7. USO ................................................................................................................................................................... 14
8. MANUTENZIONE .............................................................................................................................................. 15

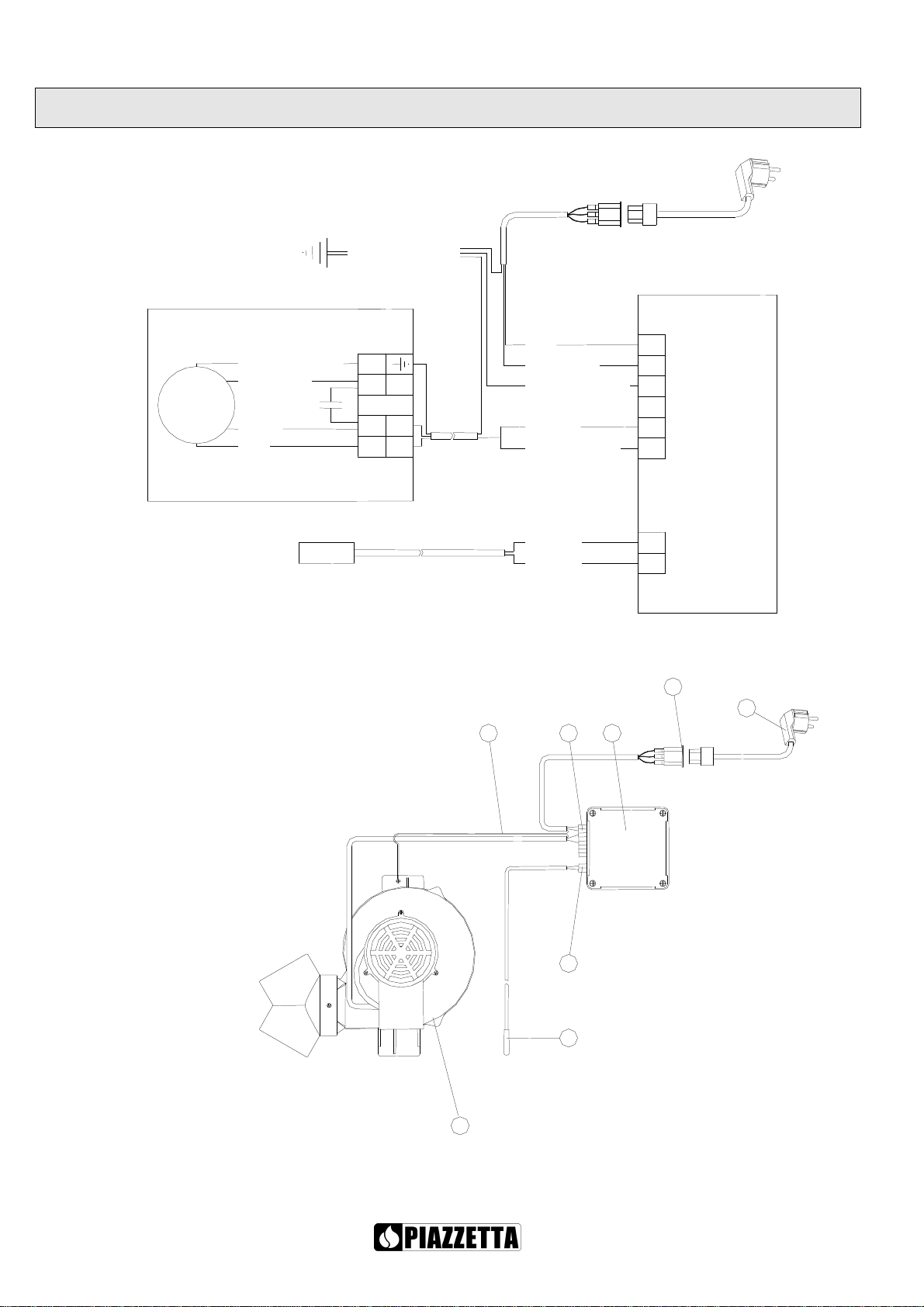

9. SCHEMA ELETTRICO ...................................................................................................................................... 16
10. RISOLUZIONE PROBLEMI .............................................................................................................................. 17

4

5
1. KIT VENTILAZIONE MULTIFUOCO 2003 CON RADIOCOMANDO
Le stufe e900M, e903, e903M, e903k '97, e904, e904M, e904k '97, sono predisposte per l'installazione del "Kit
ventilazione Multifuoco 2003 con radiocomando". Tale sistema, brevettato dal Gruppo Piazzetta S.p.A. consente
il riscaldamento di uno o più locali in modo omogeneo evitando la stratificazione dell’aria calda a soffitto.
L’installazione del Kit ventilazione non comporta un aumento della potenza termica della stufa, bensì il
riscaldamento del locale (o locali) in modo omogeneo, in quanto tale sistema (che consente l'aspirazione dell'aria
dall'alto e uscita dal basso) crea un ricircolo d'aria che ne impedisce la stratificazione a soffitto.
Nel caso il Kit venga montato successivamente all'installazione della stufa, si ricorda che nelle stufe e900M, e
903M, e903k '97, e904M, e904k '97, per permettere l'uscita dell'aria nella parte anteriore si deve togliere la griglia
fissata al frontalino in ceramica (vedere istruzioni del rivestimento).
Il Kit ventilazione viene fornito di un supporto su cui è applicato il ventilatore, le bocchette di uscita aria calda, il
tubo flessibile, la sonda PT con staffa di fissaggio, la scatola radiocomando, il cablaggio, il ventilatore (che ha una
portata di circa 220 m
3
/h, una potenza di 47 Watt) e il radiocomando portatile con 4 tasti (alimentato da batterie a
basso voltaggio).
Il Kit ventilazione e904c non viene fornito di bocchette e tubo flessibile.
Il radiocomando è dotato di un tasto (ON/OFF) che ha una doppia funzione ossia “accensione / spegnimento”, un
tasto per il passaggio al funzionamento automatico (AUTO) e due tasti (+/-) che regolano la velocità di
funzionamento del ventilatore (velocità minima V1, velocità media V2, velocità medio massima V3, velocità
massima V4).
Per identificare la velocità di funzionamento del ventilatore impostata è sufficiente ascoltare il numero di bip
emessi quando si premono i tasti +e -del radiocomando (1 bip per ogni incremento di velocità), quando si
spegne manualmente il ventilatore si udirà un bip lungo che identifica l’avvenuto spegnimento del sistema.
La sonda permette l’avviamento o l’arresto in automatico del ventilatore quando la temperatura raggiunge
rispettivamente la soglia di accensione o quella di spegnimento.
RADIOCOMANDO

6

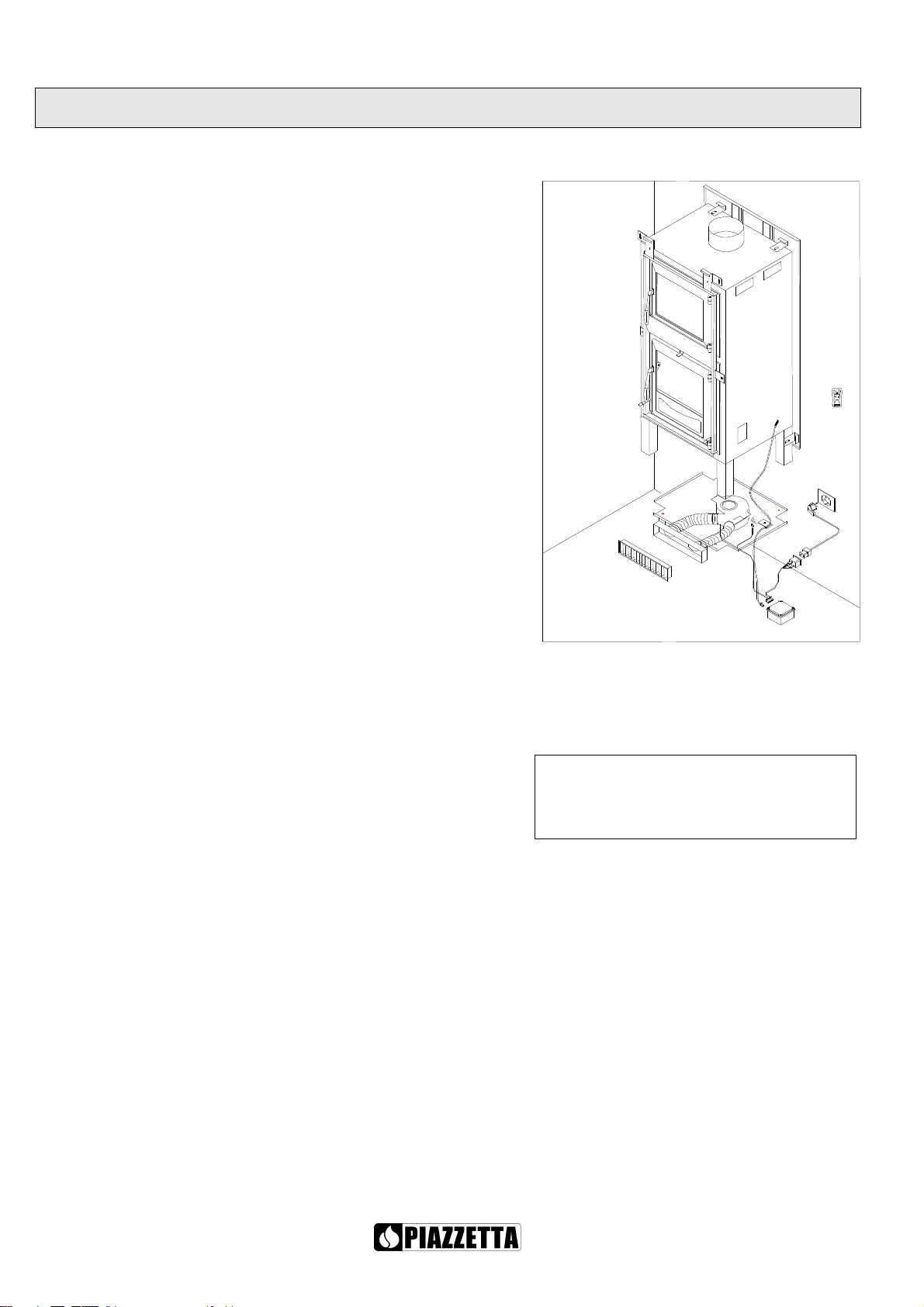

2. INSTALLAZIONE DEL KIT VENTILAZIONE e900M
Per l'installazione procedere come segue:
1. Posizionare la stufa su un fianco, avendo l'avvertenza che i
deflettori interni ed il braciere non escano dalla loro sede.
2. Posizionare il kit ventilazione nella zona inferiore della stufa
fissandolo con le viti in dotazione.
3. Inserire nell’apposito foro ø8mm la sonda PT in modo che
scorra all’interno tubo porta sonda per circa 30cm e bloccarlo
con la staffa di fissaggio al supporto ventilatore (Fig. 1).
4. Riportare il monoblocco in posizione regolare.
5. Per eventuali o ulteriori bocchette per il riscaldamento di locali
attigui, si possono creare diramazioni dei tubi flessibili con gli
appositi Y (forniti a richiesta dal Gruppo Piazzetta S.p.A.);
togliere i semitranci dal pannello posteriore, quindi far passare
il tubo flessibile.
Nel caso si volesse condurre l'aria anche in ambienti adiacenti
scegliere il percorso più breve limitando così le dispersioni di
calore.
Si raccomanda quindi di non far compiere al tubo flessibile
percorsi troppo lunghi e di isolarlo nel modo migliore. (Vedere
le istruzioni allegate alla stufa) (vedi Fig. 7).
Il Gruppo Piazzetta S.p.A. fornisce a richiesta i tubi flessibili
D. 75, le bocchette per l'uscita dell'aria, gli "elementi Y" e le
fascette stringitubo per il fissaggio.
6. Inserire la spina da pannello nel trancio presente nella parte
posteriore della stufa con la linguetta centrale rivolta verso
l’alto (Fig.1).
7. Effettuare il collegamento elettrico alla spina da pannello
inserendo il fastom della messa a terra (filo giallo-verde) sulla
linguetta centrale superiore delle tre presenti (Fig. 2).
8. Collegare quindi il cavo alimentazione in dotazione alla spina
da pannello (Fig.2) e inserirlo nella presa di corrente.
LEGENDA
1. VENTILATORE
2. SCATOLA RADIOCOMANDO
3. RADIOCOMANDO
4. SONDA PT
5. STAFFA DI FISSAGGIO SONDA PT
6. PIASTRA DI SUPPORTO VENTILATORE
7. TUBO FLESSIBILE D. 75
8. BOCCHETTA PER L’USCITA DELL’ARIA CALDA
9. GRIGLIA USCITA ARIA CALDA CON CHIUSURA
10. PRESA I.E.C.
N.B.:
Mantenere la scatola radiocomando
lontano da fonti di calore quali tubi flessibili
o parti metalliche che si possono scaldare
posizionandola sotto il prodotto
5
1
10
4
6
7
8
9
3
2

7
Linguetta per
messa a terra
Fig. 2
Cavo di
alimentazione
Foro ø8mm
Fig.1
Staffa di
fissaggio
Trancio per spina da
pannello
Spina da
pannello (IEC)

8

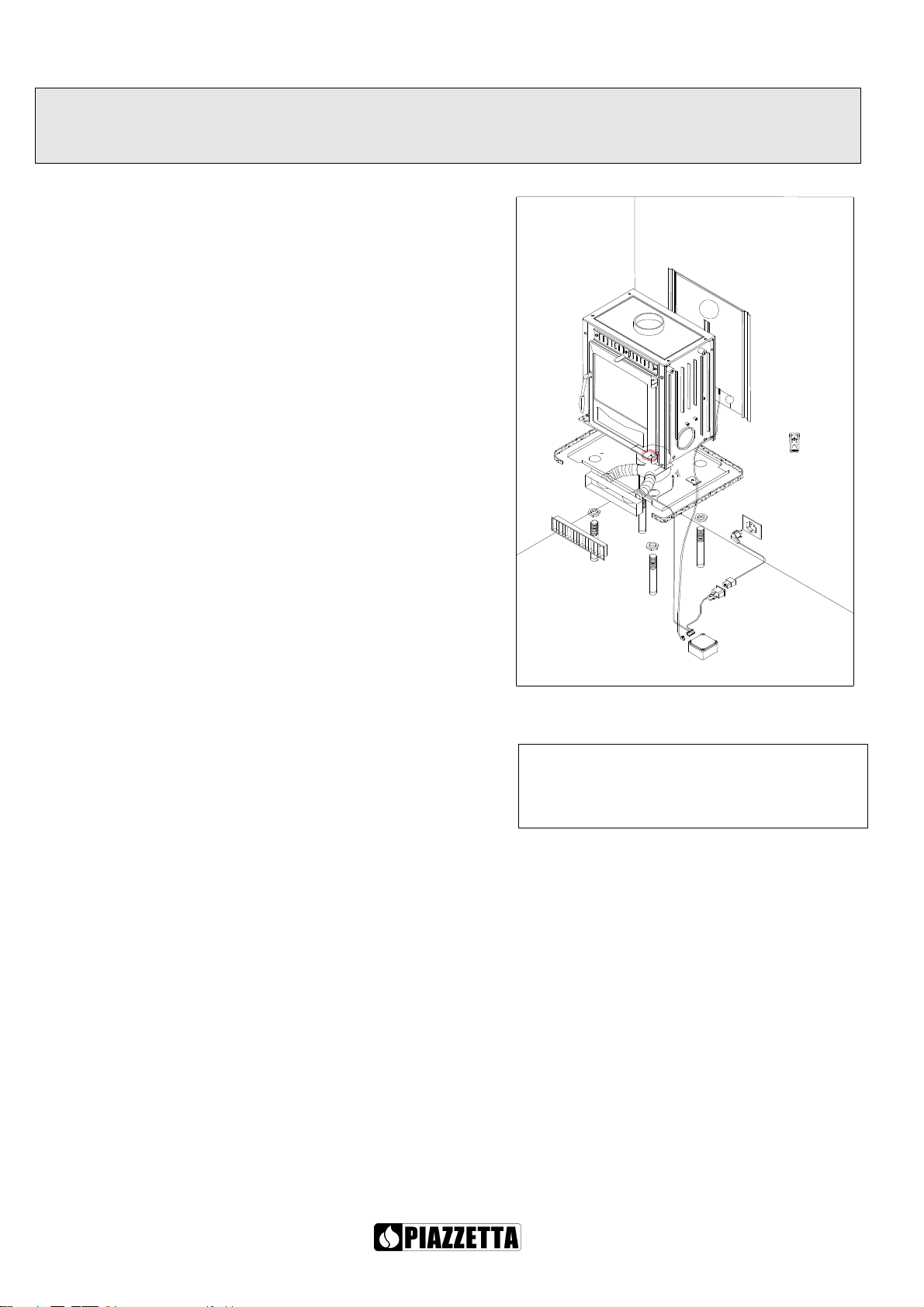

3. INSTALLAZIONE DEL KIT VENTILAZIONE
e903K’97 / e903M
Per l'installazione procedere come segue:
1. Posizionare la stufa su un fianco, avendo l'avvertenza che i
deflettori interni ed il braciere non escano dalla loro sede.
2. Posizionare il kit ventilazione nella zona inferiore della stufa
fissandolo con le viti in dotazione.
3. Inserire nell’apposito foro ø8mm la sonda PT in modo che
scorra all’interno tubo porta sonda per circa 10cm e
bloccarlo con la staffa di fissaggio al supporto ventilatore
(Fig. 3).
4. Riportare il monoblocco in posizione regolare.
5. Per eventuali o ulteriori bocchette per il riscaldamento di
locali attigui, si possono creare delle diramazioni dei tubo
flessibile con gli appositi Y (forniti a richiesta dal Gruppo
Piazzetta S.p.A. (vedi Fig. 7); togliere i semitranci dalla
protezione posteriore, quindi far passare il tubo flessibile.
Nel caso si volesse condurre l'aria anche in ambienti
adiacenti scegliere il percorso più breve limitando così le
dispersioni di calore.
Si raccomanda quindi di non far compiere al tubo flessibile
percorsi troppo lunghi e di isolarlo nel modo migliore.
(Vedere le istruzioni allegate alla stufa).
Il Gruppo Piazzetta S.p.A. fornisce a richiesta i tubi flessibili
D. 75, le bocchette per l'uscita dell'aria, gli "elementi ad Y" e
le fascette stringitubo per il fissaggio.
6. Inserire la spina da pannello nel trancio presente nel retro
del pannello posteriore della stufa con la linguetta centrale
rivolta verso l’alto (Fig.1).
Se non trovate la sede per la spina da pannello (IEC) sul
pannello posteriore, inserite la spina IEC sulla staffa
predisposta nel supporto ventilatore (Fig.6).
7. Effettuare il collegamento elettrico alla spina da pannello
inserendo il fastom della messa a terra (filo giallo-verde)
sulla linguetta centrale superiore delle tre presenti (Fig.2).
8. Collegare quindi il cavo alimentazione in dotazione alla
spina da pannello (Fig.2) e inserirlo nella presa di corrente.
LEGENDA
1. VENTILATORE
2. SCATOLA RADIOCOMANDO
3. RADIOCOMANDO
4. SONDA PT
5. STAFFA DI FISSAGGIO SONDA PT
6. PIASTRA DI SUPPORTO VENTILATORE
7. TUBO FLESSIBILE D. 75
8. BOCCHETTA PER L’USCITA DELL’ARIA CALDA PER e903K
9. GRIGLIA USCITA ARIA CALDA CON CHIUSURA
10. PRESA I.E.C.
1
3
10
2
8
6
9
7
4
5
N.B.:
Mantenere la scatola radiocomando
lontano da fonti di calore quali tubi flessibili
o parti metalliche che si possono scaldare
posizionandola sotto il prodotto

9

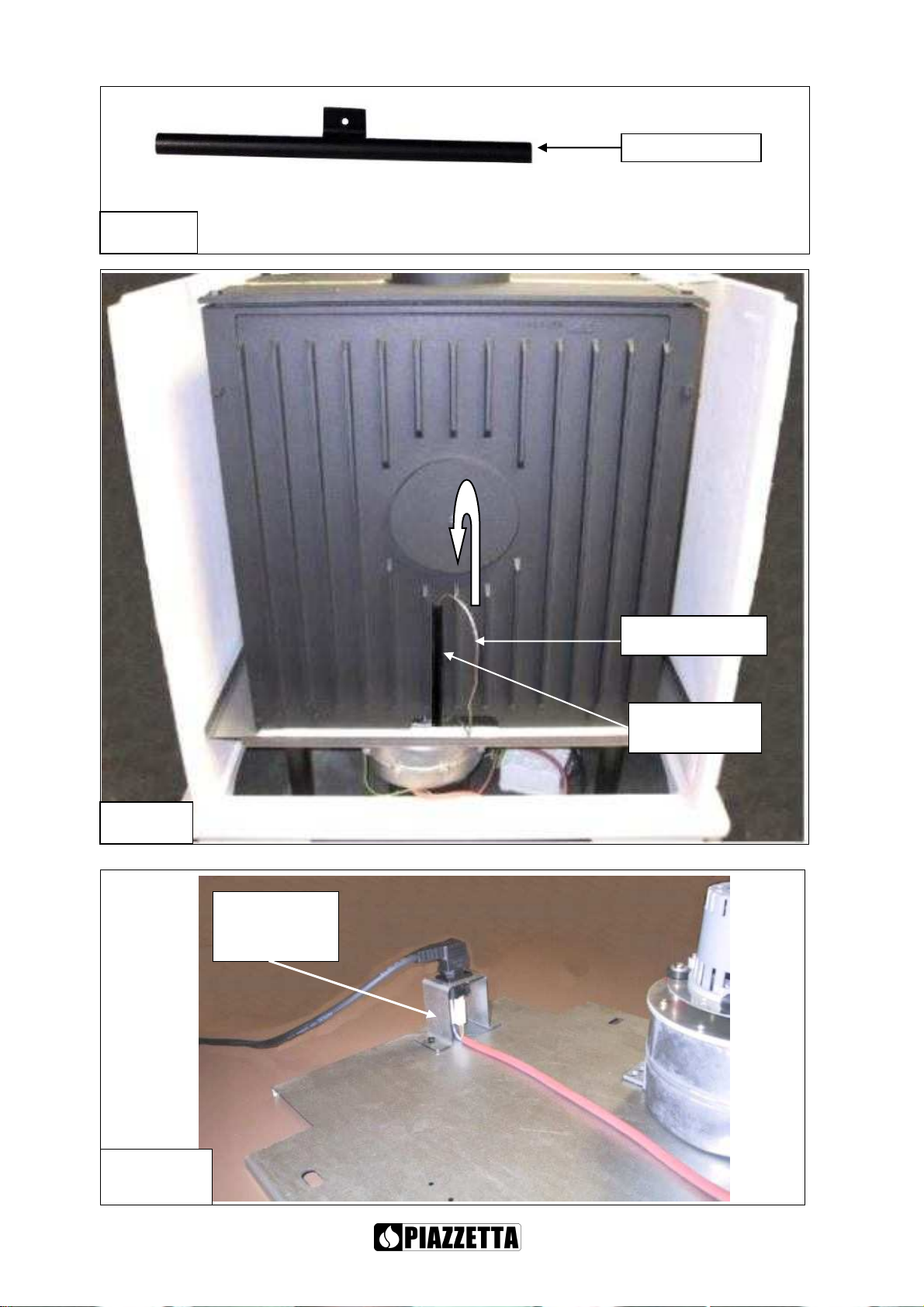

Fig. 3
Foro per
sonda PT
Staffa fissaggio
sonda PT
Vista posteriore
della stufa
Fig.3

10

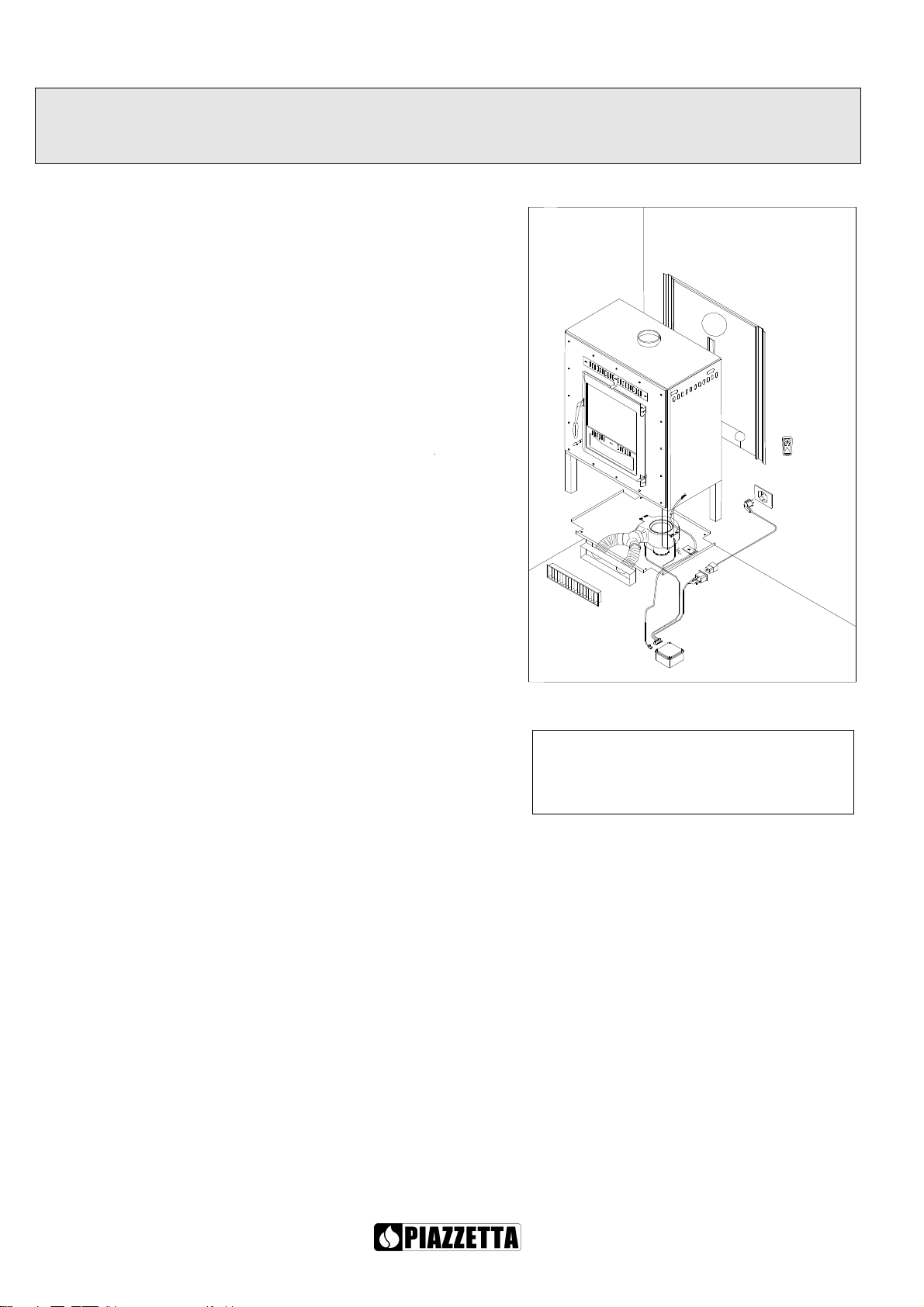

4. INSTALLAZIONE DEL KIT VENTILAZIONE
e904K’97 / e904M
Per l’installazione procedere come segue:
1.Posizionare la stufa su un fianco, avendo l'avvertenza che i
deflettori interni ed il braciere non escano dalla loro sede.
2.Togliere la protezione in PVC dal filetto del piedino, avvitare
il controdado sul piedino e posizionare la piastra.
3.Avvitare il piedino sul monoblocco e posizionare il kit
ventilazione nella zona inferiore della stufa fissandolo con
le viti in dotazione.
4.I modelli e904C - e904k ’97 - e904M il kit sono forniti di
un apposito tubo sonda (Fig. 4) che si assembla alla
stufa nel seguente modo:
-Svitare la vite situata nello schienale della stufa;
-Posizionare il tubo sonda facendo combaciare il foro con
la sede della vite;
-Far passare la sonda prima attraverso il foro ø8mm
situato nella parte inferiore-posteriore del supporto
motore e poi all’interno del tubo facendolo scorrere
per circa 10 cm (fig. 5);
-Riavvitare la vite precedentemente tolta fissando cosi il
tubo allo schienale della stufa.
5.Riportare il monoblocco in posizione regolare.
6.Eventualmente si possono fare uscire nella parte posteriore
della stufa due tubi flessibili in alluminio per condurre l'aria
calda in un locale retrostante. Per garantire una
temperatura dell'aria sufficientemente calda, tali tubi
vanno rivestiti con guaina isolante ed il tratto di conduttura
non deve superare un metro di lunghezza (vedere
istruzioni allegate alla stufa) (vedi Fig. 7).
Il Gruppo Piazzetta S.p.A. fornisce a richiesta i tubi
flessibili D. 75, le bocchette per l'uscita dell'aria, e le
fascette stringitubo per il fissaggio.
7.Inserire la spina da pannello nel trancio presente nel retro
del pannello posteriore della stufa con la linguetta centrale
rivolta verso l’alto (Fig.1). Se non trovate la sede per la
spina da pannello (IEC) sul pannello posteriore, inserite la
spina IEC sulla staffa predisposta nel supporto ventilatore
(Fig.6).
8.Effettuare il collegamento elettrico alla spina da pannello
inserendo il fastom della messa a terra filo giallo-verde)
sulla linguetta centrale superiore delle tre presenti (Fig. 2).
9.Collegare quindi il cavo alimentazione in dotazione alla
spina da pannello (Fig.2) e inserirlo nella presa di
corrente.
10.Nel caso rimanga dello spazio tra il supporto dei
ventilatore, i fianchi in ceramica ed il pannello posteriore,
compensare con il nastro fibra vetro adesivo nero che
trovate in dotazione al Kit ventilazione.
LEGENDA
1. VENTILATORE
2. SCATOLA RADIOCOMANDO
3. RADIOCOMANDO
4. SONDA PT
5. STAFFA DI FISSAGGIO SONDA PT
6. PIASTRA DI SUPPORTO VENTILATORE
7. TUBO FLESSIBILE D. 75
8. BOCCHETTA PER LUSCITA DELL’ARIA CALDA
9. DADO
10. PRESA I.E.C.
11. GRIGLIA USCITA ARIA CALDA CON CHIUSURA
12. NASTRO IN FIBRA VETRO AUTOADESIVO
13. PIEDINO
N.B.:
Mantenere la scatola radiocomando
lontano da fonti di calore quali tubi flessibili o
parti metalliche che si possono scaldare
posizionandola sotto il prodotto
3
10
11 9
8 7
3
5
4 2
6
6
1
13
12

11
Fig. 4
TUBO SONDA
Fig. 5
Sonda PT 100
Vite per
aggancio tubo
Fig. 6
Staffa per
supporto per
presa IEC

12
5. INSTALLAZIONE DEL KIT VENTILAZIONE e904C
Per l’installazione della stufa procedere come segue:
1.Posizionare la stufa su un fianco, avendo l'avvertenza
che i deflettori interni ed il braciere non escano dalla
loro sede
1.Togliere la protezione in PVC dal filetto del piedino,
avvitare il controdado sul piedino e posizionare la
piastra.
2.Avvitare il piedino sul monoblocco e posizionare il kit
ventilazione nella zona inferiore della stufa fissandolo
con le viti in dotazione.
3.Montare due spezzoni di tubo flessibile lunghi circa 40
cm con le relative fascette stringitubo.
4.I modelli e904C - e904k ’97 - e904M il kit sono forniti
di un apposito tubo sonda (Fig. 4) che si assembla
alla stufa nel seguente modo:
-Svitare la vite situata nello schienale della stufa;
-Posizionare il tubo sonda facendo combaciare il foro
con la sede della vite;
-Far passare la sonda prima attraverso il foro ø8mm
situato nella parte posteriore del supporto motore
e poi all’interno del tubo facendolo scorrere per
circa 10 cm (fig. 5);
-Riavvitare la vite precedentemente tolta fissando
cosi il tubo allo schienale della stufa.
5.Riportare il monoblocco in posizione regolare e
procedere al montaggio dei rivestimento.
6.Togliere i due semitranci dalla protezione posteriore e
far passare i tubi uscita aria calda, collegandoli alle
bocchette. Si raccomanda di non far compiere al tubo
flessibile percorsi troppo lunghi e di isolarlo nel modo
migliore.(Vedere le istruzioni allegate alla stufa) (vedi
Fig.7).
7.Il Gruppo Piazzetta S.p.A. fornisce a richiesta i tubi
flessibili D.75, le bocchette per l'uscita dell'aria, gli
"elementi ad Y" e le fascette stringitubo per il
fissaggio.
8.Inserire la spina da pannello nel trancio presente nel
retro del pannello posteriore della stufa con la linguetta
centrale rivolta verso l’alto.
Se non trovate la sede per la spina da pannello (IEC)
sul pannello posteriore, inserite la spina IEC sulla
staffa predisposta nel supporto ventilatore (Fig.6).
9.Effettuare il collegamento elettrico alla spina da pannello
inserendo il fastom della messa a terra (filo giallo-
verde) sulla linguetta centrale superiore delle tre
presenti (Fig.2).
10.Collegare quindi il cavo alimentazione in dotazione alla
spina da pannello (Fig.2) e inserirlo nella presa di
corrente.
LEGENDA
1.VENTILATORE
2.SCATOLA RADIOCOMANDO
3.RADIOCOMANDO
4.SONDA PT
5.STAFFA DI FISSAGGIO SONDA PT
6.PIASTRA DI SUPPORTO VENTILATORE
7.DADO
8.PIEDINO
9.PRESA I.E.C.
3
9
8
5
4 2
6
6
1
7
N.B.:
Mantenere la scatola radiocomando
lontano da fonti di calore quali tubi flessibili
o parti metalliche che si possono scaldare
posizionandola sotto il prodotto

13
6. ESEM I DI ALLACCIAMENTO TUBI FLESSIBILI
Vi illustriamo qui di seguito alcuni esempi di allacciamento e di sistemazione del tubo flessibile a parete e
a pavimento (per una miglior resa è necessario rivestire il tubo flessibile con una guaina isolante
adeguata).
Fig.7

14
7. USO
ATTENZIONE: DOPO AVER DATO TENSIONE AL KIT VENTILAZIONE, ATTENDERE QUALCHE
SECONDO PRIMA DI PREMERE I TASTI DEL RADIOCOMANDO AL FINE DI PERMETTERE IL CHECK-UP
DELLE SCHEDE ELETTRONICHE.
Tramite il radiocomando si possono scegliere due tipi di funzionamento.
•FUNZIONAMENTO AUTOMATICO :
Per avviare il ventilatore in funzionamento automatico, procedere come segue:
-Accendere il fuoco
-premere il tasto AUTO (il numero di bip emessi indica la velocità in cui si trova impostato il ventilatore)
-impostare la velocità desiderata tramite una leggera pressione dei tasti +/-del radiocomando scegliendo tra
quattro diverse velocità di funzionamento (V1 – V2 – V3 – V4)
-il ventilatore si avvia solo quando la sonda rileva la temperatura di accensione
-lo spegnimento del ventilatore avverrà quando la temperatura rilevata dalla sonda scenderà sotto la soglia minima
-in qualsiasi momento è possibile spegnere il ventilatore in funzione cliccando il tasto ON/OFF (il bip lungo
identifica lo spegnimento del sistema) e non si accenderà anche se la sonda non raggiungerà la temperatura di
avviamento
Per riavviare il ventilatore si deve necessariamente premere il tasto “ON/OFF” oppure “AUTO”.
N.B.: Se il ventilatore si spegne in automatico, ripartirà in tale modalità se la sonda rileva un valore di
temperatura superiore alla soglia di accensione.
•FUNZIONAMENTO MANUALE:
Per avviare il ventilatore in funzionamento manuale, procedere come segue:
-premere il tasto ON/OFF (il numero di bip emessi indica la velocità in cui si trova impostato il ventilatore)
-impostare la velocità desiderata tramite una leggera pressione dei tasti +/-del radiocomando scegliendo tra
quattro diverse velocità di funzionamento (V1 – V2 – V3 – V4)
-il ventilatore si avvia immediatamente a focolare freddo
-quando la temperatura rilevata dalla sonda supera il valore di accensione il tipo di funzionamento si commuta in
automatico predefinito e si spegnerà quando la sonda raggiunge la temperatura di spegnimento
-in qualsiasi momento è possibile spegnere il ventilatore in funzione cliccando il tasto ON/OFF (il bip lungo
identifica lo spegnimento del sistema)
N.B.: Se il sistema viene avviato in modalità manuale a focolare freddo e la sonda non rileva la temperatura
necessaria per attivare il funzionamento automatico, il ventilatore continuerà a funzionare fino a che non si
preme il tasto ON/OFF.
IMPOSTAZIONE DEL SET VELOCITA’ PER APPARECCHIO CON CANALIZZAZIONE
A seconda del tipo di canalizzazione, si può scegliere tra due tipi di set velocità:
-il SET 1, per il kit ventilazione con uscita frontale o frontale/posteriore con una breve canalizzazione (set
preimpostato di serie);
-il SET 2, per il kit ventilazione con canalizzazione più lunga.
Per variare l’impostazione da un set all’altro, dopo aver acceso il ventilatore in modalità AUTOMATICA o
MANUALE, è sufficiente tenere premuti contemporaneamente, per circa 3 secondi, i tasti “ON/OFF” e “-” (il
segnale acustico in SET 2 è di 2 bip seguito da i bip della velocità impostata).
Ripremendo contemporaneamente, per circa 3 secondi, i tasti “ON/OFF” e “-” si ripassa in modalità SET 1 (il
segnale acustico in SET1 è di 1 bip seguito da i bip della velocità impostata).
Esempio:
se ci troviamo in SET 1 ed a VELOCITA’ 3 e teniamo premuti contemporaneamente i tasti “ON/OFF” e “-“ per
passare a SET 2 sentiremo prima 2 bip che identificano il nuovo set (SET 2) e poi si udiranno 3 bip che
identificano la velocità impostata (in questo caso VELOCITA’ 3).
Per ritornare in SET 1 basta ripremere contemporaneamente i tasti “ON/OFF” e “-“, in questo caso si udiranno
prima 1 bip (SET 1) e poi 3 bip (VELOCITA’ 3).

15
Una volta impostato il SET a seconda del Vostro tipo di canalizzazione non è necessario modificarlo di seguito.
Nell’impostazione della velocità di funzionamento (V1 – V2 – V3 – V4), scegliete le velocità più alte per portare
in temperatura il più velocemente possibile i locali da riscaldare; usate velocità più basse per mantenere la
temperatura raggiunta nei locali.
NOTA: lo schema indica la tensione con cui funziona la centralina, la portata può variare a seconda del
apparecchio riscaldante e del tipo di canalizzazione.
•SE MANCA LA TENSIONE ELETTRICA:
Nel caso mancasse la tensione elettrica e si fosse in modalità AUTO, al ripristino della stessa il ventilatore
ripartirà alla velocità in cui si trovava prima della mancanza di tensione, solo se la sonda rileva una temperatura
superiore al limite di accensione; nel caso la temperatura fosse inferiore il ventilatore rimane spento e la
centralina si posiziona nell’ultima velocità impostata.
Anche in caso di modalità MANUALE al ripristino della tensione il ventilatore ripartirà alla velocità ultima
impostata.
8. MANUTENZIONE
Periodicamente disinserire il collegamento elettrico del ventilatore e pulirlo dalla polvere che si può accumulare
nelle feritoie della protezione in plastica e nelle palette rotanti.
Per la pulizia del ventilatore si eseguono le stesse operazioni di smontaggio e rimozione che si fanno per
l’installazione del Kit ventilazione a stufa e rivestimento installato.
In caso di malfunzionamento tutti gli interventi sull’apparecchio e sul cablaggio devono essere eseguiti da
personale qualificato.
ATTENZIONE: OGNI INTERVENTO DEVE ESSERE ESEGUITO A CORRENTE
DISINSERITA E DA PERSONALE QUALIFICATO
SCHEMA IMPOSTAZIONE VELOCITA’
SET 1 SET 2
VELOCITA’ 1 80V 115V
VELOCITA’ 2 115V 150V
VELOCITA’ 3 150V 185V
VELOCITA’ 4 220V 220V

16
H
A
B C
D
E
F
G
AL MONOBLOCCO
TERRA DA COLLEGARE
SONDA
GIALLO-VERDE
MORSETTO
2 POLI
VENTILATORE
SCATOLA
RADIOCOMANDO
MORSETTO
6 POLI
ROSSO
5
6
4
3
2
1
MARRONE
BLU
BLU (N)
MARRONE (L)
L
N
M
NERO
BLU
GIALLO-VERDE
MARRONE
ROSSO
1
2
GIALLO-VERDE
9. SCHEMA ELETTRICO
ATTENZIONE: OGNI INTERVENTO DEVE ESSERE ESEGUITO A CORRENTE DISINSERITA
E DA PERSONALE QUALIFICATO
A.Ventilatore
B.Morsetto alimentazione
C.Scatola radiocomando
D.Morsetto sonda PT
E.Sonda PT
F.Cavo di alimentazione
G.Filo di terra
H.Presa IEC

17
MICROINTERRUTTORI
COMBINAZIONI CANALI TRASMISSIONE
1 2 3 4
TRASM.
1
2
3 2 1 4
3
1 2 3 4
4
3 2 1 4
8
1 2 3
7
3 2 1
4
4
TRASM.
5
6
1 2 3
3 2 1
4
4
4 3 2 1
12
1
11
4 2 3
9
1
1
10
4
4
2 3
3 2
TRASM.
14
13
15
16
1 2 3 4
3 2 1 4
2 3
3 2
1
1
4
4
TRASM.
10. RISOLUZIONE ROBLEMI
MODIFICA DEL CODICE DI FREQUENZA
In caso ci siano altri apparecchi con il codice di frequenza uguale al vostro radiocomando potete modificare il
canale di trasmissione agendo come segue:
A PRIRE IL RADIOCOMANDO SVITANDO CON UN CACCIAVITE A STELLA LA VITE POSTA NEL RETRO DEL COPERCHIO
P OSIZIONARE I MICROINTERRUTTORI IN UNA DELLE 16 COMBINAZIONI POSSIBILI SOTTO ELENCATE
R ICHIUDERE IL COPERCHIO DEL RADIOCOMANDO
I NTERROMPERE L ’ ALIMENTAZIONE ALLA SCATOLA RADIOCOMANDO STACCANDO LA SPINA O INTERROMPENDO
L ’ ALIMENTAZIONE AGENDO SULL ’ INTERRUTTORE GENERALE DI ZONA
R IDARE TENSIONE ED ENTRO 5 SECONDI PREMERE CONTEMPORANEAMENTE I TASTI “ AUTO ” E “+” PER 3 SECONDI ( UDIRETE
UN BIP CHE SEGNALA L ’ AVVENUTA MODIFICA DEL CODICE )
LA SPIA DEL RADIOCOMANDO NON SI ACCENDE:
Controllare lo stato di carica della batteria del radiocomando.
In caso di sostituzione procedere come segue: utilizzando un cacciavite a croce di piccole dimensioni togliere la
vite presente nella parte posteriore del radiocomando; quindi mantenendolo capovolto togliere il guscio
posteriore . A questo punto sostituirla con una nuova , tipo A 23 12V, prestando attenzione a non invertire la
polarità (tipo di batteria e polarità sono comunque riportati anche sulla scheda del radiocomando come visibile
nella foto sopra). Quindi richiudere il radiocomando e smaltire la batteria vecchia gettandola negli appositi
contenitori presenti presso i supermercati, centri di raccolta, isole ecologiche, ecc.
Se il problema persiste contattare un rivenditore o centro assistenza.
IL RADIOCOMANDO FUNZIONA MA IL RICEVITORE NON RISPONDE:
Se schiacciando il tasto del radiocomando la spia si accende ma il ricevitore non risponde controllare:
1. che la spina di alimentazione sia inserita nella presa di corrente;
2. che i connettori siano correttamente inseriti;
3. il fusibile della scatola radiocomando sia integro, eventualmente sostituirlo con uno nuovo (T1,6AL250V).
N.B. Se il problema persiste contattare un rivenditore o centro assistenza.

18
Hinweis des Herstellers:
ie Ofenverkleidung besteht aus einer feuerfesten Kachel (nicht zu verwechseln mit anderen Materialien wie z. B.
Porzellan).
ie Krakeleerisse oder Pickel in der Glasur sind herstellungsbedingte, charakteristische Eigenschaften des
Materials und beeinträchtigen nicht die Funktionalität und Lebensdauer des Produktes.
WICHTIGE HINWEISE
•Diese Betriebsanleitung wurde vom Hersteller
verfasst und ist Bestandteil des Produktes. Die darin
enthaltenen Informationen sind für den Käufer sowie
für alle Personen, die für die Aufstellung und
Wartung zuständig sind, bestimmt.
•Lesen Sie die Anweisungen und technischen
Informationen in dieser Aufbauanleitung sowohl vor
dem Aufbau, als auch vor Heizbeginn und vor
jeglicher Tätigkeit aufmerksam durch.
•Die von Gruppo Piazzetta S.p.A. durchgeführte
Planung und Gefahrenanalyse haben die
Realisierung eines sicheren Produktes ermöglicht. Es
wird jedoch empfohlen, sich bei jedem Eingriff
sorgfältig an die Anweisungen zu halten und diese
immer griffbereit zu haben.
•Das Aufstellen und die Bedienung des Produktes
muss gemäß den Anweisungen des Herstellers
erfolgen und den örtlichen Vorschriften entsprechen.
•Alle Tätigkeiten dürfen nur bei herausgezogenem
Stecker und von Fachkräften ausgeführt werden.
•Die von Gruppo Piazzetta S.p.A. durchgeführte
Planung und Gefahrenanalyse haben die
Realisierung eines sicheren Produktes ermöglicht. Es
wird jedoch empfohlen, sich bei jedem Eingriff
sorgfältig an die Anweisungen zu halten und diese
immer griffbereit zu haben.
Sonstige Gewährleistungsbestimmungen und Haftungsbeschränkungen sind in der Garantiekarte des
Liefergegenstandes zu lesen.
Pläne und Zeichnungen werden kostenlos als Anschauungsmaterial mitgeliefert. Der Hersteller behält sich jedoch
vor, aufgrund ständiger technologischer Entwicklung und Erneuerung des Produktes, ohne vorherige
Ankündigung, Änderungen daran vorzunehmen.
Diese Aufbauanleitung ist Eigentum der Gruppo Piazzetta S.p.A.. Sie darf nicht ohne vorherige
schriftliche Genehmigung seitens des Herstellers für Dritte teilweise oder im Ganzen vervielfältigt
werden. Gruppo Piazzetta S.p.A. behält sich alle Rechte vor.

19
AUFBAUANLEITUNG
INHALT
1.GEBLÄSE MULTIFUOCO 2003 MIT FERNBEDIENUNG ........................................................................................ 21
2.EINBAU DES GEBLÄSE - BAUSATZES E 900M ...................................................................................................... 22
3.EINBAU DES GEBLÄSE- BAUSATZES E 903K‚97/ E 903M ...................................................................................... 24
4.EINBAU DES GEBLÄSE- BAUSATZES E 904 K ’97/ E 904M ........................................................................................ 26
5.EINBAU DES GEBLÄSE- BAUSATZES E 904 C ......................................................................................................... 28
6.BEISPIEL FÜR FLEX-SCHLAUCH-ANSCHLÜSSE .................................................................................................. 29
7.BENUTZUNG ............................................................................................................................................................. 30
8.WARTUNG ................................................................................................................................................................. 31
9.STROMLAUFTPLAN ................................................................................................................................................. 32
10.BESEITIGUNG VON STÖRUNGEN ........................................................................................................................ 33

20
