Piazzetta SVEVA 2.0 User manual

H07029470 / DT2001066-01 H07029470 / DT2001066-01
English
Français
DT2032761-0
SVEVA 2.0
Cladding
Revêtement
The instruction booklet is an integral part of the product. - Le manuel fait partie intégrante du produit.
INSTRUCTIONS FOR THE INSTALLER
INSTRUCTIONS POUR L’INSTALLATEUR

H07029470 / DT2001066-01
Dear Customer,
Thank you for having chosen one of our products, which is the result of years of experience and continuous research
aimed at making a superior product in terms of safety, reliability and performance.
This booklet contains information and advice for safe and efficient use of your product.
IMPORTANT INSTRUCTIONS
• Check that the floor where the product will be installed
is perfectly level.
• Take great care in handling the ceramic parts.
• When handling the steel parts of the cladding or the
ceramic parts it is advisable to wear clean cotton gloves
to avoid leaving fingerprints that are difficult to remove
at first time of cleaning.
• The cladding must be assembled by two persons.
• To compensate for any errors in levelness and
unevennes, adhesive fibreglass tape is provided with
the product.
• Pursuant to current regulations regarding the safety
of electrical appliances, a Superior After-Sales Service
Centre or qualified persons must be called in for
installing the cladding.
• This booklet has been prepared by the manufacturer
and must always accompany the product. The
information it contains is for the buyer and all those
persons who are concerned with installing, using and
maintaining the product.
• Carefully read the instructions and the technical
information contained in this booklet before installing or
using the product or carrying out any work on it.
• Meticulous design and risk analysis by the factory
have resulted in the manufacture of a safe product. It is,
however, strongly recommended that when carrying out
any operation on the product you scrupulously comply
with the instructions given in the following booklet and
keep it in a handy place for reference.
Manufacturer’s note:
The stove has semi-refractory majolica cladding (not to be confused with other materials such as porcelain).
“Crazing”, “dimples” or “blisters” on the glazed surface are aesthetic features of the material and in no way affect the functionality
and durability of the product.
The ceramic cladding is the result of exclusive craftsmanship; each ceramic piece is unique and any discrepancy in fit or alignment
is due to much of the product being hand made.
See the guarantee certificate enclosed with the product for the terms, limitations and exclusions.
In line with its policy of constant product improvement and renewal, the manufacturer may make changes without notice.
No part of this document may be disclosed to third parties without the written permission. All rights reserved.
2
DT2010001-01
DT2010002-02
English

H07029470 / DT2001066-01 H07029470 / DT2001066-01
CONTENTS
1.0 Dimensional diagrams 4
Sec. Title Page
This booklet code H07029470 / DT2001066 rev. 01 - (12/2018) comprises 16 pages.
2.0 Exploded view 5
3.0 Preparations for installation 5
4.0 Installation 6
3
DT2010187-00
English

H07029470 / DT2001066-01

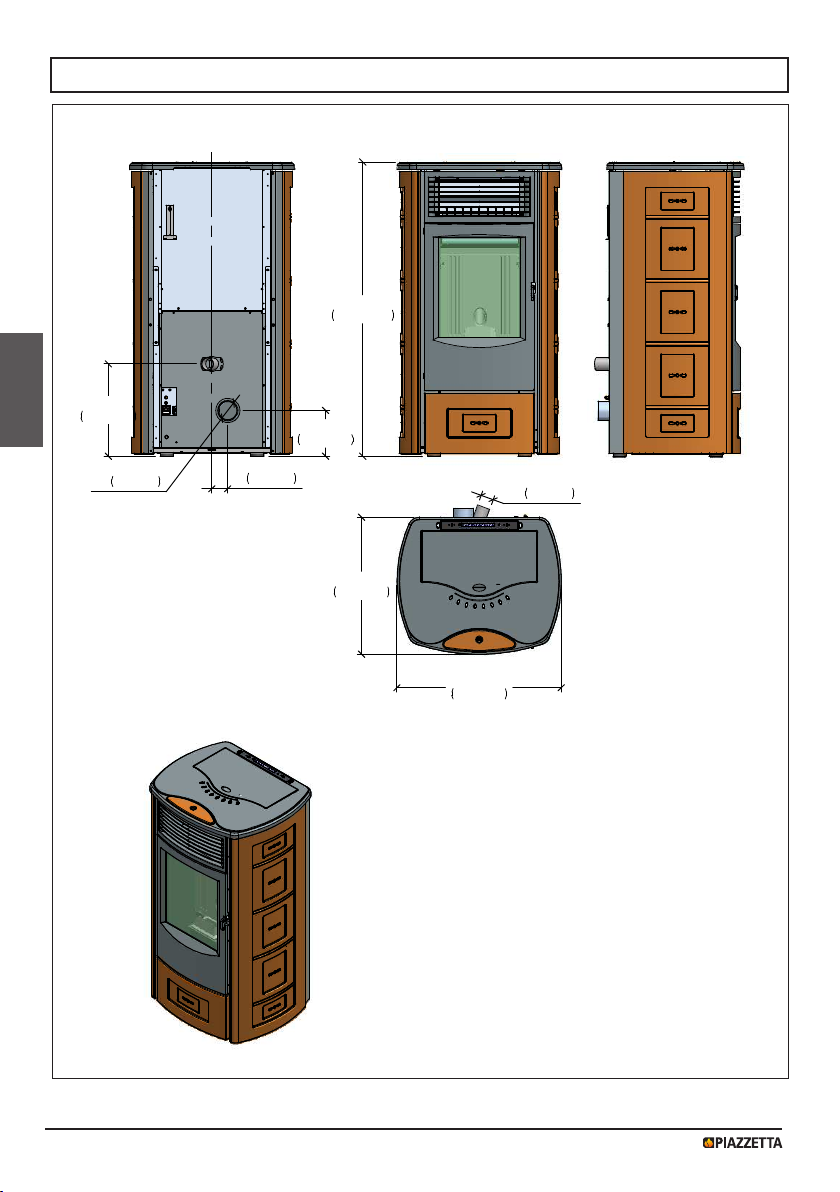

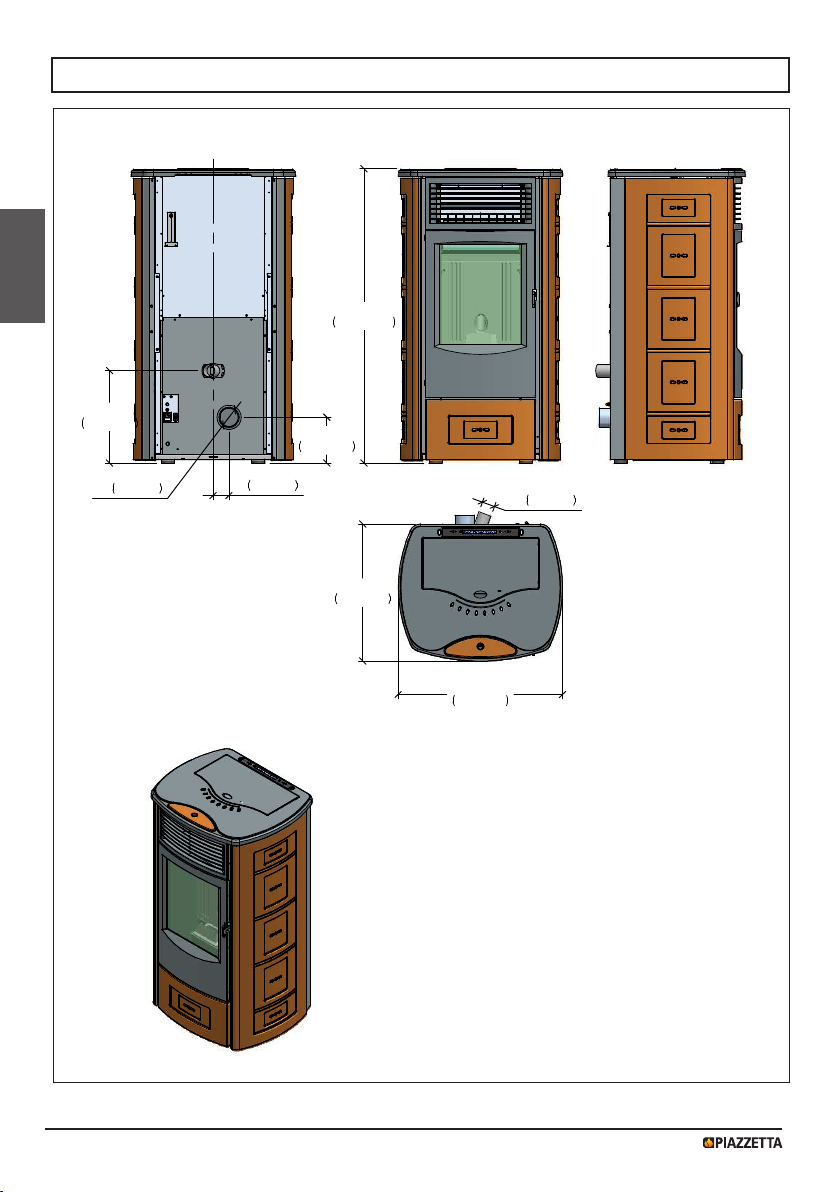

1.0 DIMENSIONS DT2011879-00
DT2034075-0
45,43"
1154 mm
21,17"
538 mm
25,36"
644 mm
7,07"
180 mm
2,44"
62 mm
2,95"
75 mm
14,27"
362 mm
1,97"
50 mm
Measurements in inches (mm).
English
4

H07029470 / DT2001066-01 H07029470 / DT2001066-01
3.0 PREPARATION FOR INSTALLATION
- Unpack the cladding with all its relevant parts.
- Unpack the stove with all its relevant parts.
Before proceeding with installation ensure that you
have the correct tools to assemble the product.
When locating the stove, comply with the distances
and positions of the flue as advised in the enclosed
instruction booklet.
If carrying out installation for the first time, we advise that
you complete the installation without permanently fixing
the parts in order to check the complete feasibility of the
operation. Once this has been checked satisfactorily,
dismantle then reassemble everything scrupulously
following the instructions in this installation booklet.
We advise that unpacking and installation be
carried out by at least two people.

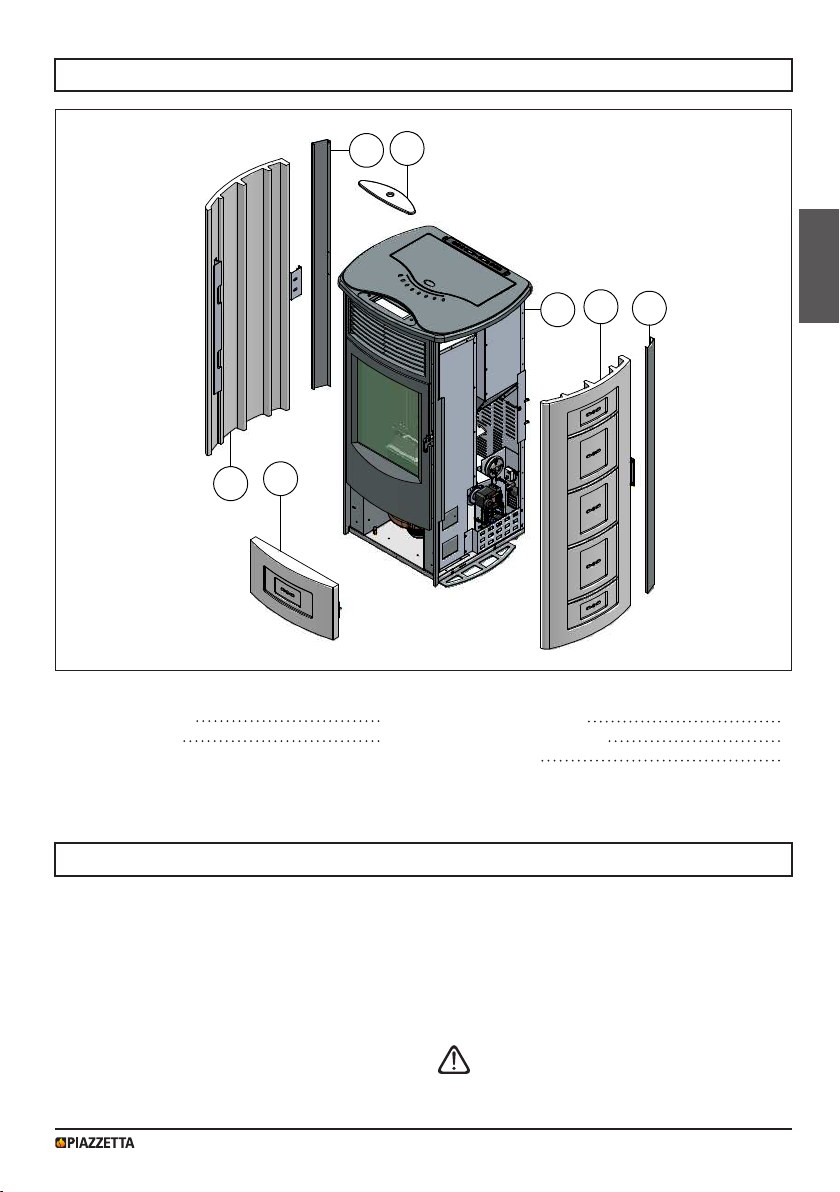

2.0 EXPLODED VIEWS
No. Description Qty
1 Top surround 01 1
2 Side panel 02 2
No. Description Qty
3 Front panel 03 1
4 Aesthetical profile 2
5 Stove 1
DT2011880-00
3
2
41
24
5
DT2032770-0
English
5
DT2010108-03

H07029470 / DT2001066-01
4.0 INSTALLATION

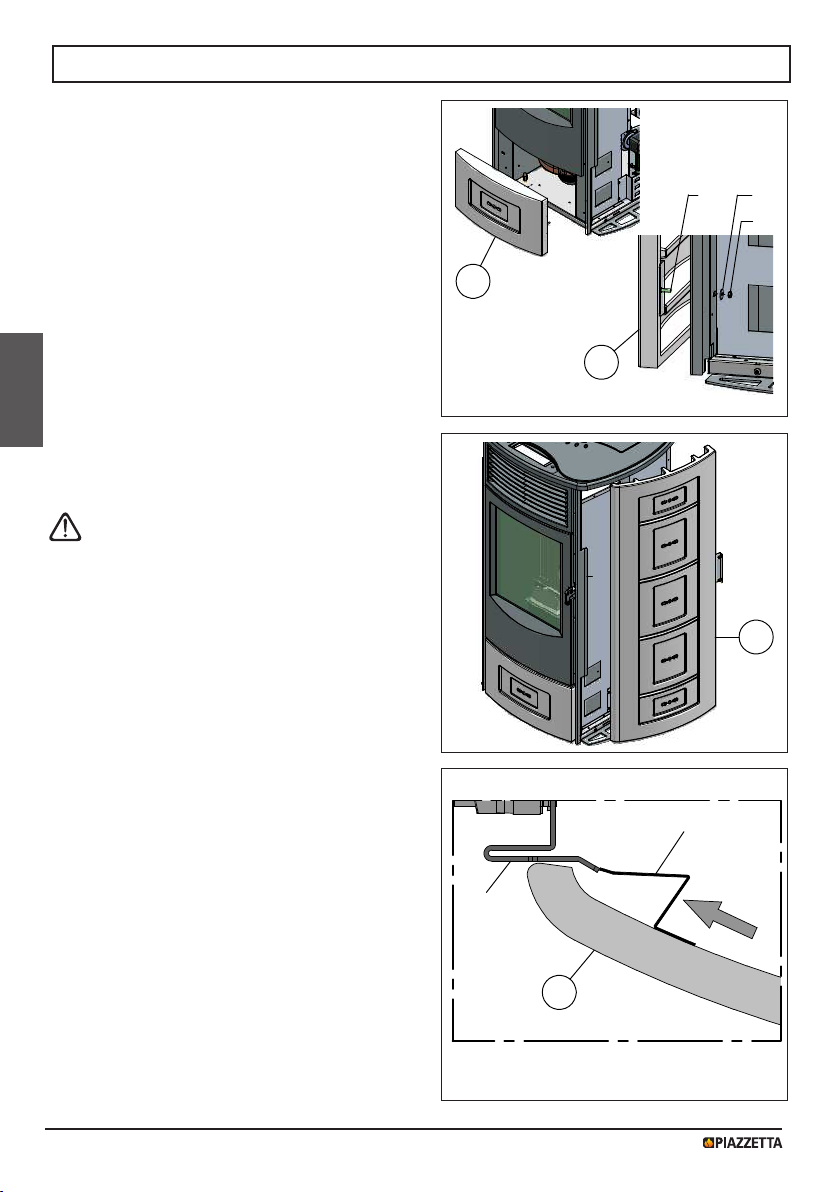

Fit the front panel [3] on the stove by inserting the two
threaded pins [P] through the relative holes in the side
profiles and securing with the nuts [B] and washers [A]
provided in the kit. (Fig. 1)
3
3
A
B
DT2032771-0
P
2
DT2032772-0
D
Fig. 1
Fig. 2
VISTA DALL'ALTO
D
C
2
DT2032767-0
Fig. 3
Offer up the side panel [2] to the stove and insert the
bracket [C] at the front of the panel into the guide [D] in
the front profile. (Fig. 2-3)
Take care during the fitting not to scratch
the enamel and not to knock or damage the
electrical wiring or the electronic board of the
stove.
Check that the side panel is level and fits
properly; if necessary shim with the fibreglass
provided in the kit to ensure that it is level and
there is contact between the parts.
TOP VIEW
6
English
DT2011881-01

H07029470 / DT2001066-01 H07029470 / DT2001066-01

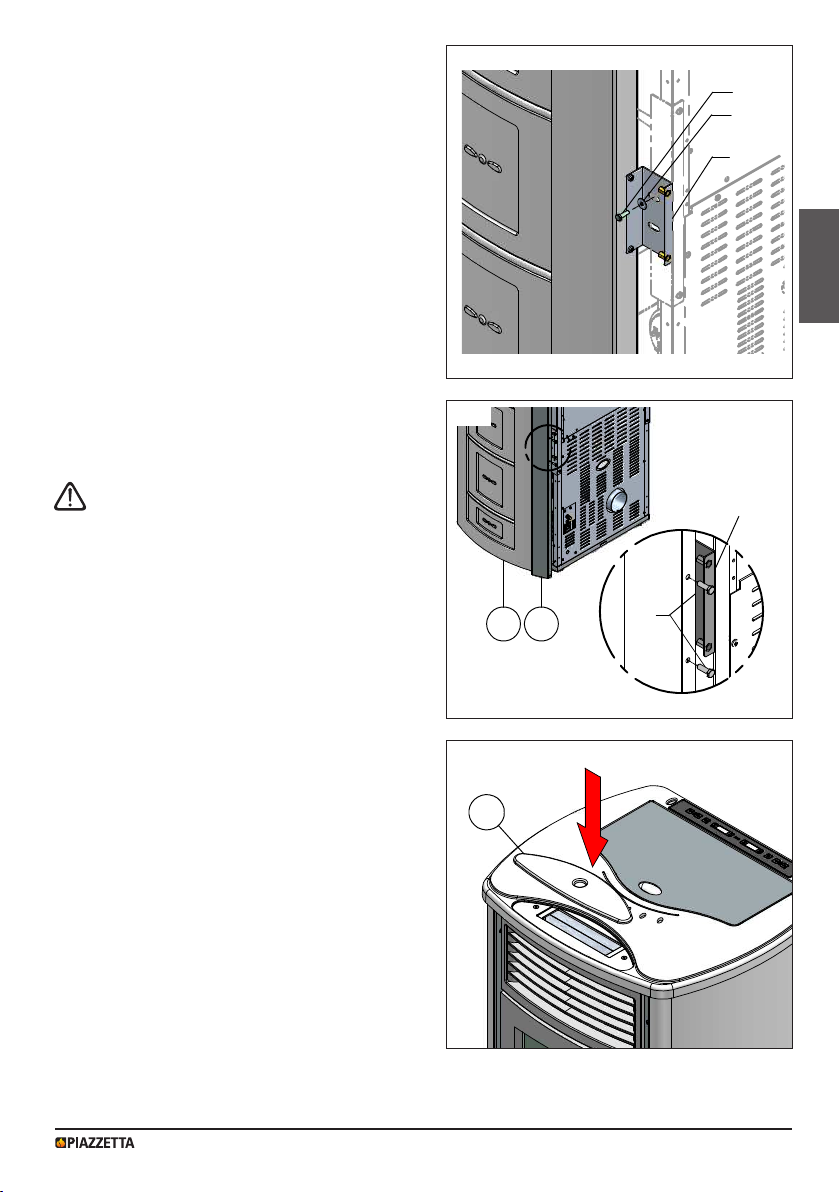

Fasten the side panel [2] to the stove with the rear
bracket [F] using the screw [E] and washer [A] provided
in the kit. (Fig. 4)
Now install the other side panel, repeating the above
steps in the same order.
A
E
F
DT2032773-0
2 4 E
F
DT2032774-0
DT2032296-0
1
Fig. 5
Fig. 6
Offer up the trim [4] to the side panel [2] and fasten it
to the rear bracket [F] using two screws [E] provided in
the kit. (Fig. 5)
Fit the top plate [1] after ensuring that the humidifier
(optional) is properly inserted into the relative space (see
par. “HUMIDIFIER” in the booklet giving instructions
for INSTALLATION, USE AND MAINTENANCE). (Fig. 6)
Tighten the screws [E] until the trim [4] is
resting against the side panel [2]; do not
overtighten otherwise the majolica enamel
could be damaged.
DT2032296-00
Fig. 4
7
English

H07029470 / DT2001066-01
Français
Cher Client,
Nous vous remercions d’avoir choisi l’un de nos produits. Cet appareil est le fruit d’une longue expérience et d’une
recherche continue, afin d’améliorer sans cesse la sécurité, la fiabilité et les performances de nos produits.
Dans ce manuel, vous trouverez toutes les informations et les conseils utiles pour pouvoir utiliser votre produit en
toute sécurité et avec la meilleure efficacité.
INDICATIONS IMPORTANTES
• Contrôlez la planéité du sol sur lequel vous installez
le poêle.
• Faites très attention quand vous manipulez les pièces
en céramique.
• Nous vous conseillons de porter des gants en coton
propres pendant que vous manipulez les parties en
acier du revêtement ou les parties en céramique, afin
de ne pas laisser d’empreintes difficiles à nettoyer.
• Le montage du revêtement doit être effectué par deux
personnes.
• Pour parer aux éventuels problèmes de planéité et
d’irrégularité, utilisez le ruban en fibre de verre adhésif
fourni en dotation avec le produit.
• Conformément aux normes en vigueur en matière
de sécurité des appareils électriques, pour le montage
du revêtement, il est impératif de s’adresser à un
Centre d’Assistance Technique de Superior ou à des
professionnels qualifiés.
• Le présent manuel a été rédigé par le Fabricant, et
fait partie intégrante du produit. Les informations qu’il
contient sont destinées à l’acheteur et à toutes les
personnes qui, à différents titres, installent, utilisent et
entretiennent l’appareil.
• Lisez attentivement les instructions et les informations
techniques reportées dans ce manuel avant d’installer et
d’utiliser l’appareil et avant une quelconque intervention
sur celui-ci.
• La conception exemplaire et l’analyse des risques
effectuées par le constructeur ont permis de réaliser
un produit extrêmement sûr; toutefois, avant d’engager
une quelconque opération, il est recommandé
d’observer scrupuleusement les instructions reportées
dans le présent manuel; celui-ci doit toujours être à
disposition pour pouvoir le consulter en cas de besoin.
Remarque du Fabricant:
Le revêtement du poêle est réalisé en faïence semi-réfractaire (à ne pas confondre avec d’autres matériaux comme la porcelaine).
Les “craquelures”, les “piqûres” ou les “bulles éclatées” présentes sur la surface émaillée sont des caractéristiques esthétiques
propres à ce matériau, et ne sont absolument pas préjudiciables à la fonctionnalité et à la durabilité du produit.
Le revêtement en céramique étant issu d’un travail exclusivement artisanal, et chaque pièce en céramique étant de ce fait un
exemplaire unique, quelques petites difficultés d’emboîtement ou d’alignement lors de l’installation pourraient éventuellement
survenir.
Pour les termes, les limites et les exclusions, reportez-vous au certificat de garantie qui accompagne le produit.
Dans le but de poursuivre une politique de développement constant et de renouvellement du produit, le Fabricant se réserve la
faculté d’apporter, sans préavis, toutes les modifications qu’il jugera utiles.
Ce document ne peut être divulgué à tiers ni totalement ni partiellement sans l’autorisation écrite.
Le constructeur se réserve tous droits aux termes de la loi.
DT2010001-01
DT2010002-02
8

H07029470 / DT2001066-01 H07029470 / DT2001066-01
Français
TABLE DES MATIÈRES
1.0 Dimensions 10
Chap. Titre Page
Ce manuel cod. H07029470 / DT2001066 rev. 01 - (12/2018) comprend 16 pages.
2.0 Vue éclatée 11
3.0 Travaux avant l’installation 11
4.0 Installation 12
DT2010187-00
9

H07029470 / DT2001066-01
1.0 DIMENSIONS DT2011879-00
Français
DT2034075-0
45,43"
1154 mm
21,17"
538 mm
25,36"
644 mm
7,07"
180 mm
2,44"
62 mm
2,95"
75 mm
14,27"
362 mm
1,97"
50 mm
Dimensions en pouces (mm).
10

H07029470 / DT2001066-01 H07029470 / DT2001066-01
2.0 VUE ÉCLATÉE
Nr. Désignation Q.tè
1 Panneau 01 plaque 1
2 Panneau 02 lateral 2
Nr. Désignation Q.tè
3 Panneau 03 frontal 1
4 Profil esthétique 2
5 Poêle 1
DT2011880-00
Français
3.0 TRAVAUX AVANT L’INSTALLATION
- Déballez le revêtement avec toutes ses pièces.
- Déballez le poêle avec toutes ses pièces.
Avant de procéder à l’installation, prévoyez tous les
outils nécessaires à l’assemblage du poêle.
Positionnez le poêle dans le respect des distances et
des positions du conduit d’évacuation indiquées dans
le manuel annexé.
Si le poêle est installé pour la première fois, il est
conseillé de le monter complètement sans utiliser de
colle pour vérifier si tout correspond. Une fois que vous
l’avez monté, démontez-le et remontez-le une autre fois
en suivant scrupuleusement les instructions du présent
manuel.
Nous conseillons de faire effectuer le
déballage et l’installation par au moins deux
personnes.
DT2010108-03
3
2
41
24
5
DT2032770-0
11

H07029470 / DT2001066-01
Français
4.0 INSTALLATION DT2011881-01
Montez le panneau frontal [3] en engageant les deux
goujons filetés [P] dans les relatifs trous prévus sur les
profilés latéraux et bloquez-le au moyen des écrous [B]
et des rondelles [A] fournis en dotation (Fig. 1).
3
3
A
B
DT2032771-0
P
2
DT2032772-0
D
Fig. 1
Fig. 2
VISTA DALL'ALTO
D
C
2
DT2032767-0
Fig. 3
Appliquez le panneau latéral [2] sur le poêle en glissant
l’étrier antérieur [C] du panneau sur l’élément de
guidage [D] ménagé sur le profilé frontal (Fig. 2-3).
Pendant ces opérations, veillez à ne pas rayer
l’émail et à ne pas heurter ou endommager les
fils électriques et la carte électronique du poêle.
Assurez-vous de la planéité du panneau
latéral et, s’il en est besoin, ajustez sa
position en faisant un calage aux zones de
contact en utilisant le ruban de fibre de verre
fourni en dotation.

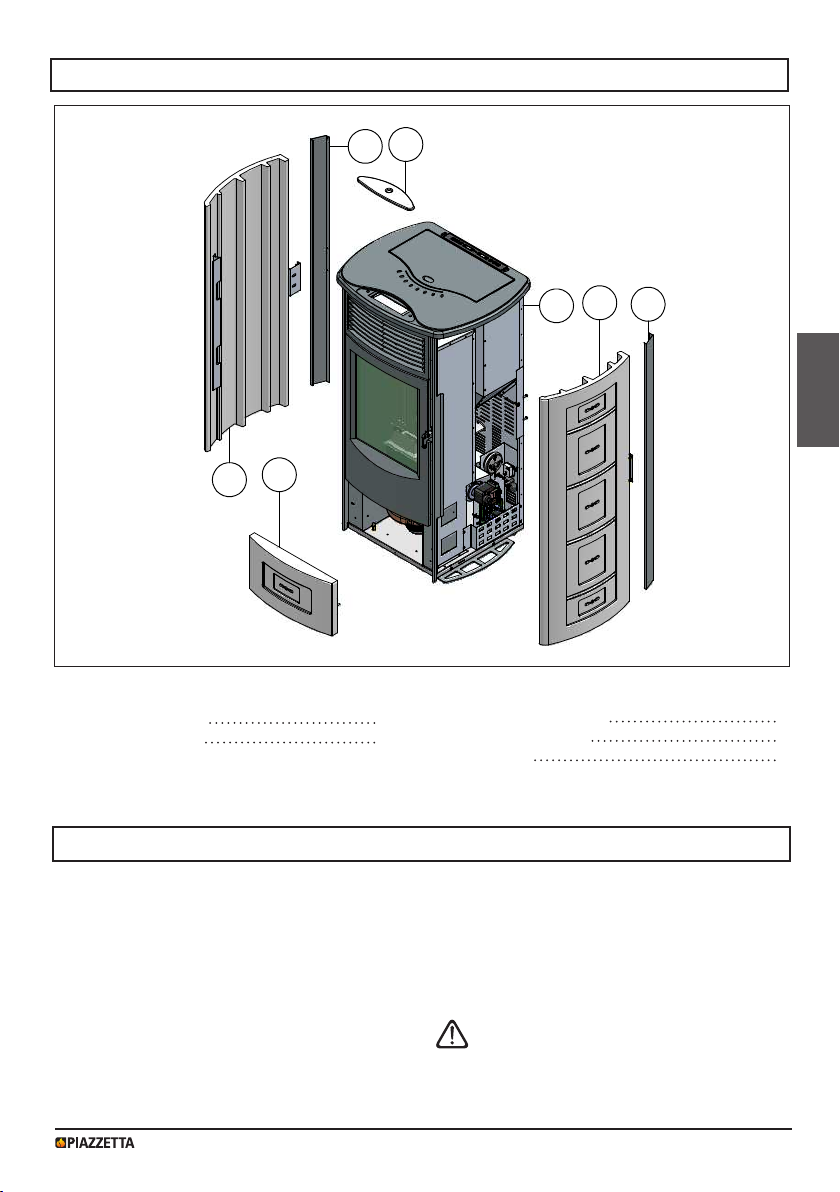

VUE SUPÉRIEURE
12

H07029470 / DT2001066-01 H07029470 / DT2001066-01
Français
Fixez le panneau latéral [2] au poêle avec l’étrier
postérieur [F] en utilisant la vis [E] et la rondelle [A]
fournies en dotation (Fig. 4).
Ensuite, montez l’autre panneau latéral en procédant
de la même façon.
A
E
F
DT2032773-0
2 4 E
F
DT2032774-0
DT2032296-0
1
Fig. 5
Fig. 6
Montez le profilé de finition [4] sur le panneau latéral
[2] en le fixant à l’étrier postérieur [F] avec deux vis [E]
fournies en dotation (Fig. 5).
Posez le plateau supérieur [1] après avoir contrôlé
que l’humidificateur (en option) soit bien à sa place
(voyez par. “HUMIDIFICATEUR” dans la notice
D’INSTALLATION, D’EMPLOI ET D’ENTRETIEN) (Fig. 6).
Vissez les vis [E] tant que le profilé [4] n’est
pas en contact avec le panneau latéral [2],
sans forcer pour ne pas endommager l’émail
de la faïence.
DT2032296-00
Fig. 4
13

H07029470 / DT2001066-01
14

H07029470 / DT2001066-01 H07029470 / DT2001066-01 15

H07029470 / DT2001066-01
Via Montello, 22
31011 Casella d’Asolo (TV) - ITALY
Tel. [phone] - Fax [phone]
www.piazzetta.it
e-mail: infopiazzetta@ piazzetta.it
H07029470 / DT2001066 - 01 (12-2018)
