pleasant hearth 238-31-75M User manual

1
Taylor Electric Fireplace
MODELS #238-31-75M/#238-31-68M
Questions, problems, missing parts? Before returning to your retailer,
call our customer service department at 1-877-447-4768,
8:30 a.m.-4:30 p.m., CST, Monday-Friday. Printed in China
20-10-172
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
Warming Your Home. Warming Your Heart.

2

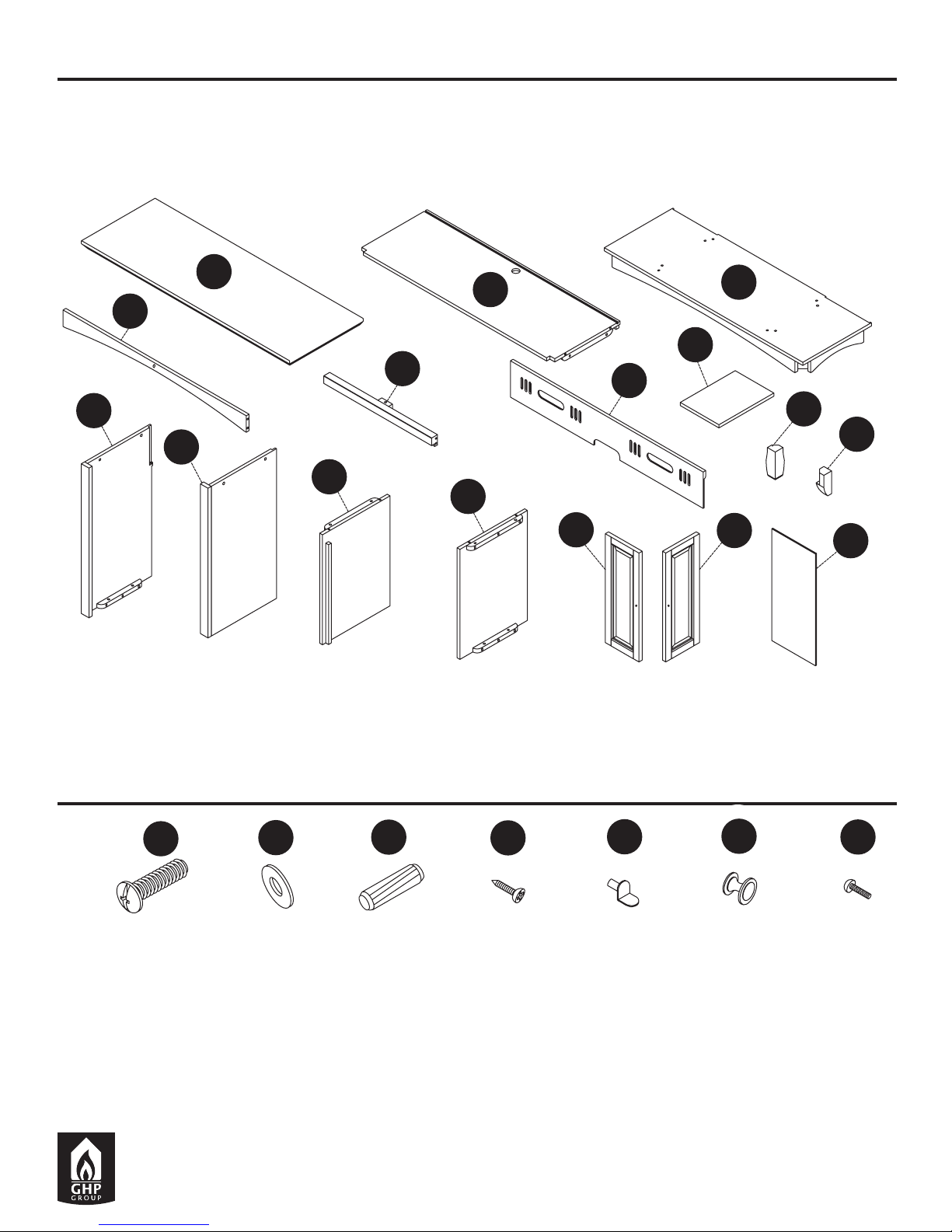

PACKAGE CONTENTS
HARDWARE CONTENTS
Bolt
Qty. 30
Dowel
Qty. 24
Washer
Qty. 30
AA BB CC DD EE FF GG
Screw
Qty. 24
Handle
Qty. 2
Shelf Pin
Qty. 8
Screw
Qty. 2
H
E
D
G
F
K
C
B
A
J
S
M
P
N
L
R

3
PART NO.
PART DESCRIPTION QTY. ESPRESSO FINISH WASH. CHERRY FINISH
238-31-75M 238-31-68M
A Top Panel 1 20-12-301 20-12-317
B Top Shelf 1 20-12-302 20-12-318
C Base 1 20-12-303 20-12-319
D Top Rail 1 20-12-304 20-12-320
E Shelf Rail 1 20-12-305 20-12-321
F Left Side Panel 1 20-12-306 20-12-322
G Right Side Panel 1 20-12-307 20-12-323
H Adjustable Shelf 2 20-12-308 20-12-324
J Left Inner Panel 1 20-12-309 20-12-325
K Right Inner Panel 1 20-12-310 20-12-326
L Upper Back Panel 1 20-12-311 20-12-327
M Lower Back Panel 2 20-12-312 20-12-328
N Left Cabinet Door 1 20-12-313 20-12-329
P Right Cabinet Door 1 20-12-314 20-12-330
R Front Leg 2 20-12-315 20-12-331
S Rear Leg 2 20-12-316 20-12-332
AA Bolt 30 20-09-148
BB Washer 30 20-09-149
CC Dowel 24 20-09-150
DD Screw 24 20-09-151
EE Shelf Pin 8 20-09-152
FF Handle 2 20-09-153
GG Screw 2 20-09-154
PACKAGE CONTENTS
Some parts and specications may change without notice.

4
Carefully remove all pieces from carton and
make sure that you have all parts listed (refer
to parts list on page 2-3).
If you are missing parts, please call GHP
customer service at 1-877-447-4768.
1. Lay base (C) upside down on a at, smooth
surface. Attach rear legs (S) to back side of
base (C) by inserting bolts (AA) and washers
(BB) through predrilled holes in glue blocks on
base (C) and rear legs (S). Tighten with screw-
driver.
Repeat on front side of base (C) using front
legs (R), bolts (AA) and washers (BB).
2. Set base (C) upright. Insert 4 dowels (CC)
into predrilled holes in base (C) as illustrated.
Insert 2 dowels (CC) in predrilled holes in each
end of shelf rail (E). Slip left inner panel (J) and
right inner panel (K) over dowels in base (C).
Slip dowelled ends of shelf rail (E) into pre-
drilled holes in left inner panel (J) and right in-
ner panel (K) as illustrated. Secure by inserting
bolts (AA) and washers (BB) through predrilled
holes in bottom edge of inner panels and tight-
ening with screwdriver.
3. Insert 4 dowels (CC) in predrilled holes in
left side panel (F) as illustrated. Slip left edge
of top shelf (B) over dowels (CC) and slip left
edge of top rail (D) over dowels (CC) as illus-
trated. Attach with bolts (AA) and washers (BB)
inserted through predrilled holes. Tighten with
screwdriver.
Repeat on right side using right side panel (G).
ASSEMBLY INSTRUCTIONS
1
2
3
S
R
R
C
K
F
J
B
E
S
C
AA
BB
AA
BB
CC
D
G
AA
CC
BB

5
4. Insert 4 dowels (CC) into pre-drilled holes in
base (C) and 4 dowels (CC) into top edge of
inner panel assembly. Slip previous assembly
over all dowels (CC) until snug. Secure with
bolts (AA) and washers (BB) inserted through
pre-drilled holes as illustrated. Tighten with
screwdriver.
5. Set top panel (A) on top of assembly. Secure
from the inside with bolts (AA) and washers
(BB) through predrilled holes as illustrated.
Tighten with screwdriver.
6. Attach upper back panel (G) by dropping into
place using magnetic backing as illustrated.
Attach both lower back panels (M) by placing
screws (DD) through predrilled holes as shown
and tightening with screwdriver.
ASSEMBLY INSTRUCTIONS
5
6
A
C
M
L
M
AA
BB
CC
4
AA
BB
DD

6

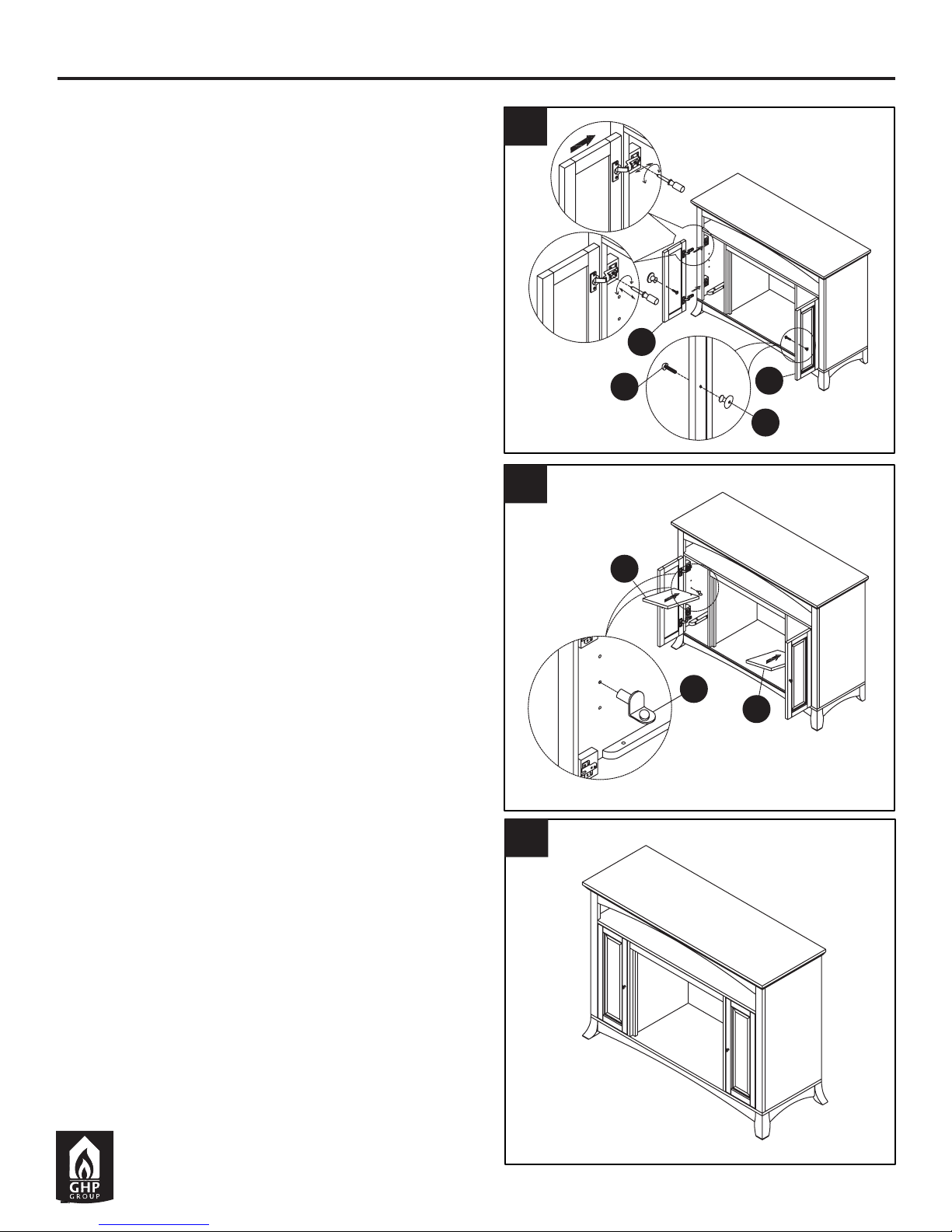

7. Attach left cabinet door (N) by sliding hinges
into corresponding hinge receivers on left side
of assembled mantel. Tighten set screws with
screwdriver. Attach handle (FF) to left cabinet
door (N) with screw (GG) as illustrated.
Repeat using right cabinet door (P).
8. Insert shelf pins (EE) in desired locations on
each side of mantel and lay adjustable shelves
(H) on top of shelf pins (EE).
9. Set completed mantel in desired position
against wall.
ASSEMBLY INSTRUCTIONS
7
H
H
EE
8
9
P
N
FF
GG

7

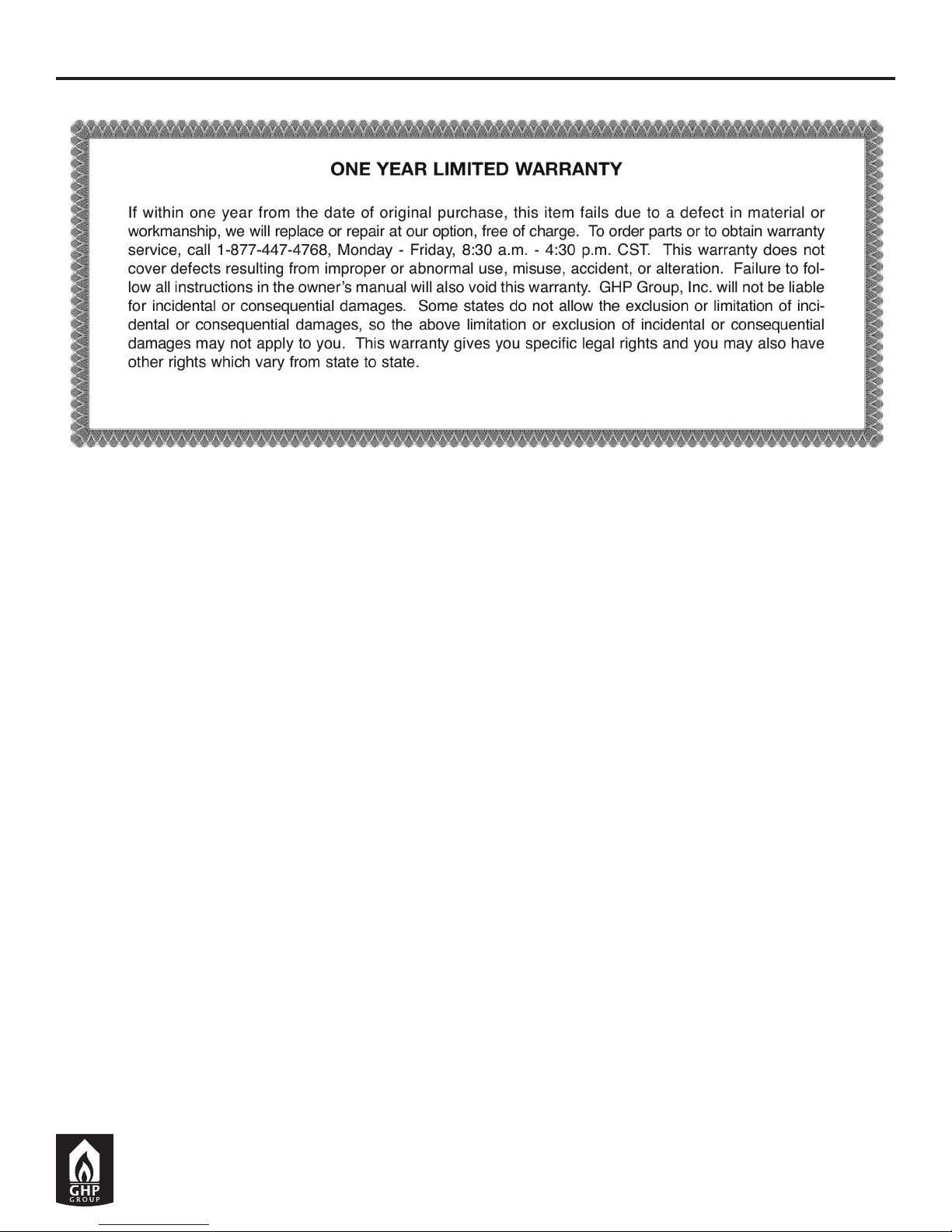

ONE YEAR LIMITED WARRANTY
GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302
Notice to the Customer
Our quality furniture is built keeping tradition in mind. Variations in actual wood color and nishes which may result
from natural characteristics of the wood, such as grain patterns, mineral streaks and the like, are not considered
defects. As wood continues to move and age you may notice these slight differences in color, even on different
parts of any individual unit. Sound knots and slight surface cracks are true personality of a quality piece of wood
furniture.
There are several practices we reccomend so that you may maintain your new furniture in top condition. First
of all, to maintain the nish, you should clean with a soft, slightly damp cloth and buff with a dry cloth. Secondly,
wood furniture should never be dragged across a oor. The added stress from dragging the unit may cause the
dragged edge to splinter or it may cause some joints to loosen.
Please contact us for any questions or concerns you may have regarding your new piece of furniture.

8

Chimenea Eléctrica Taylor
MODELOS #238-31-75M/#238-31-68M
Warming Your Home. Warming Your Heart.
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda,
llame a nuestro departamento de servicio al cliente al 1-877-447-4768,
de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar o
envíenos un correo electrónico a [email protected].
Impreso en China
20-10-172
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768

9
CONTENIDO DEL EMPAQUE
CONTENIDO HARDWARE
Perno
Qty. 30
Clavija
Qty. 24
Arandela
Qty. 30
Tornillo
Qty. 24
Manija
Qty. 2
Aller del
estante
Qty. 8
Tornillo
Qty. 2
AA BB CC DD EE FF GG
H
E
D
G
F
K
C
B
A
J
S
M
P
N
L
R

10
REF. N°
PIEZA DESCRIPCION CANT. ABACADO EXPRESO ACABADO CEREZA DE WASH.
238-31-75M 238-31-68M
A Panel superior 1 20-12-301 20-12-317
B Estante superior 1 20-12-302 20-12-318
C Base 1 20-12-303 20-12-319
D Baranda superior 1 20-12-304 20-12-320
E Barandilla del estante 1 20-12-305 20-12-321
F Panel lateral izquierdo 1 20-12-306 20-12-322
G Panel lateral derecho 1 20-12-307 20-12-323
H Repisa ajustable 2 20-12-308 20-12-324
J Panel interior izquierdo 1 20-12-309 20-12-325
K Panel interior derecho 1 20-12-310 20-12-326
L Panel trasero superior 1 20-12-311 20-12-327
M Panel trasero inferior 2 20-12-312 20-12-328
N Puerta izquierda del gabinete 1 20-12-313 20-12-329
P Puerta derecha del gabinete 1 20-12-314 20-12-330
R Pata delantera 2 20-12-315 20-12-331
S Pata trasera 2 20-12-316 20-12-332
AA Perno 30 20-09-148
BB Arandela 30 20-09-149
CC Clavija 24 20-09-150
DD Tornillo 24 20-09-151
EE Aller del estante 8 20-09-152
FF Manija 2 20-09-153
GG Tornillo 2 20-09-154
CONTENIDO DEL EMPAQUE
Algunas partes y las especicaciones pueden cambiar sin previo aviso.

11
Retire con cuidado todas las piezas de la caja
y asegúrese de que usted tiene todas las
piezas de la lista (consulte a la lista de piezas
en la página 2-3).
Si le faltan piezas, por favor llame a nuestro
departamento de servicio al cliente de GHP
al 1-877-447-4768.
1. Ponga la base (C) al reves sobre una super-
cie plana y lisa. Coloque las patas traseras
(S) a la parte trasera de la base (C) insertando
los pernos (AA) y las arandelas (BB) por los
agujeros en los bloques adhesivos sobre la
base (C) y las patas traseras (S). Ajustelos con
un destornillador. Repita lo mismo en el frente
de la base (C) usando las patas delanteras (R),
los pernos (AA) y las arandelas (BB).
2. Ponga la base (C) mirando hacia arriba.
Inserte 4 clavijas (CC) por los agujeros de la
base (C) como muestra la ilustración. Inserte
2 clavijas (CC) por los agujeros en cada ex-
tremo del carril del estante (E). Deslice el panel
interno izquierdo (J) y el panel interno derecho
(K) sobre las clavijas en la base (C). Deslice
los bordes ya clavados del carril del estante (E)
por los agujeros del panel interior izquierdo (J)
y el panel interior derecho (K) como muestra la
ilustración. Asegure con los pernos (AA) y las
arandelas (BB) por los agujeros en el extremo
inferior de los paneles interiores y ajustandolos
con un destornillador.
3. Inserte 4 clavijas (CC) en los agujeros del
panel interno izquierdo (F) como muestra la
ilustración. Deslice el estante superior izqui-
erdo (B) sobre las clavijas (CC) y deslice el
borde izquierdo del carril superior (D) sobre
las clavijas (CC) como muestra la ilustración.
Coloque los pernos (AA) y las arandelas (BB)
insertadas por los agujeros. Ajustelos con un
destornillador. Repita sobre el lado derecho
usando el panel del lado derecho (G).
INSTRUCCIONES DE MONTAJE
1
2
3
S
R
R
C
K
F
J
B
E
S
C
AA
BB
AA
BB
CC
D
G
AA
CC
BB

12
4. Inserte 4 clavijas (CC) por los agujeros de la
base (C) y 4 clavijas (CC) en el borde superior
del panel interno del ensamblaje. Deslice el en-
samblaje anterior sobre las clavijas. (CC) hasta
que este bien ajustado. Fije con los pernos
(AA) y las arandelas (BB) insertados por los
agujeros como muestra la ilustración. Ajustelos
con un destornillador.
5. Coloque el panel superior (A) encima del
ensamblaje. Fije desde adentro con los
pernos (AA) y las arandelas (BB) por los agujeros
como muestra la ilustración. Ajustelos con un
destornillador.
6. Coloque el panel superior trasero (G)
cayendo en su lugar usando respaldo
magnético, tal como se muestra en la
ilustración. Coloque ambos paneles inferiores
traseros (M) poniendo tornillos (DD) por los
agujeros como muestra la ilustración y
ajustandolos con un destornillador.
INSTRUCCIONES DE MONTAJE
5
6
A
C
M
L
M
AA
BB
CC
4
AA
BB
DD

13
7. Coloque la puerta izquierda del gabinete (N)
deslizando las bisagras dentro de sus cor-
respondientes receptores de bisagras sobre
el lado izquierdo del ensamblaje de la repisa.
Ajustelos los tornillos con un destornillador.
Ponga la manija (FF) a la puerta izquierda del
gabinete (N) con tornillo (GG) como muestra la
ilustración. Repita lo mismo usando la puerta
derecha del gabinete (P).
8. Inserte los clavos del estante (EE) en la
posición deseada en cada lado de la repisa y
coloque los estantes ajustables (H) encima de
los clavos de la repisa (EE).
9. Coloque la repisa armada en la posición
deseada contra la pared.
INSTRUCCIONES DE MONTAJE
7
H
H
EE
8
9
P
N
FF
GG

14
UN AÑO DE GARANTÍA LIMITADA
5

          


    !  "
GARANTÍA lIMITAdA de UN AÑo
Si en el lapso de un año a partir de la fecha de compra original este artículo falla debido a un defecto
en el material o la mano de obra, lo reemplazaremos o repararemos sin cargos a nuestra discreción.
Para hacer un pedido de las piezas o para obtener el servicio de garantía, llame al 1-877-447-4768, de
lunes a viernes, de 9:00 a.m. a 4:30 p.m., hora central estándar. Esta garantía no cubre defectos que
sean producto de un uso incorrecto o anormal, uso indebido, accidente o alteración. No seguir todas
las instrucciones del manual del propietario también anulará esta garantía. El fabricante no será
responsable de daños accidentales o resultantes. Algunos estados no permiten la exclusión o limitación
de los daños accidentales o resultantes, de modo que las limitaciones anteriores pueden no aplicarse
en su caso. Esta garantía le otorga derechos legales específicos, pero podría tener también otros
derechos que varían según el estado.
GHP Group, Inc. • 8280 Austin Avenue • Morton Grove, Illinois 60053 • 877-447-4768
GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302

15
Foyer Électrique Taylor
MODÈLES #238-31-75M/#238-31-68M
Warming Your Home. Warming Your Heart.
Des questions, des problèmes, des pièces manquantes? Avant de
communiquer avec votre détaillant, adressez-vous au service
à la clientèle au 877 447-4768, du lundi au vendredi
de 8 h 30 à 16 h 30 (HNC) ou par courriel à
[email protected].
Imprimé en China
20-10-172
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768

16
CONTENU DE L’EMBALLAGE
CONTENU HARDWARE
Boulon
Qty. 30
Goujon
Qty. 24
Rondelle
Qty. 30
Vis
Qty. 24
Poignée
Qty. 2
Support à
étagère
Qty. 8
Vis
Qty. 2
AA BB CC DD EE FF GG
H
E
D
G
F
K
C
B
A
J
S
M
P
N
L
R

17
Nº DE PIÈCE
PIÈCE DESCRIPTION QTÉ. FINI ESPRESSO FINI CERISIER WASHINGTON
238-31-75M 238-31-68M
A Panneau supérieur 1 20-12-301 20-12-317
B Étagère supérieure 1 20-12-302 20-12-318
C Base 1 20-12-303 20-12-319
D Rail supérieur 1 20-12-304 20-12-320
E Rail de l’étagère 1 20-12-305 20-12-321
F Panneau gauche 1 20-12-306 20-12-322
G Panneau droit 1 20-12-307 20-12-323
H Étagère ajustable 2 20-12-308 20-12-324
J Panneau intérieur gauche 1 20-12-309 20-12-325
K Panneau intérieur droit 1 20-12-310 20-12-326
L Panneau supérieur arrière 1 20-12-311 20-12-327
M Panneau inférieur arrière 2 20-12-312 20-12-328
N Porte gauche du cabinet 1 20-12-313 20-12-329
P Porte droite du cabinet 1 20-12-314 20-12-330
R Patte avant 2 20-12-315 20-12-331
S Patte arrière 2 20-12-316 20-12-332
AA Boulon 30 20-09-148
BB Rondelle 30 20-09-149
CC Goujon 24 20-09-150
DD Vis 24 20-09-151
EE Support à étagère 8 20-09-152
FF Poignée 2 20-09-153
GG Vis 2 20-09-154
CONTENU DE L’EMBALLAGE
Certaines parties et les spécications peuvent changer sans préavis.

18
Retirez soigneusement toutes les pièces de
l’emballage et assurez-vous qu’il n’en manqué
aucune (référez-vous à la liste des pièces de la
page 16-17).
S'il y a des pièces manquantes, veuillez
communiquer avec le service à la clientèle
de GHP au 1 877 447-4768.
1. Placez la base (C) à l’envers sur une surface
plane et lisse. Fixez les pattes arrière (S) à
l’endos de la base (C) en insérant les boulons
(AA) avec les rondelles (BB) dans les coins en
bois et les pattes arrière (S). Serrez avec un
tournevis. Faites la même chose avec la
partie avant de la base (C) en utilisant les
pattes avant (R), les boulons (AA) et les
rondelles (BB).
2. Mettez la base (C) debout. Insérez 4
goujons (CC) dans les trous de la base (C),
tel qu’illustré. Insérez 2 goujons (CC) dans les
trous à chaque extrémité du rail de l’étagère
(E). Placez le panneau intérieur gauche (J) et
le panneau intérieur droit (K) sur les
goujons de la base (C). Insérez les goujons du
rail de l’étagère (E) dans les trous du
panneau gauche (J) et du panneau droit (K), tel
qu’illustré. Faites tenir en insérant les boulons
(AA) avec les rondelles (BB) dans les trous des
panneaux intérieurs. Serrez avec un tournevis.
3. Insérez 4 goujons (CC) dans les trous du
côté gauche du panneau (F), tel qu’illustré.
Insérez la partie gauche de l’étagère supérieure
(B) sur les goujons (CC) et insérez la partie
gauche du rail supérieur (D) sur les goujons
(CC), tel qu’illustré. Fixez en insérant les
boulons (AA) avec les rondelles (BB) dans
les trous. Serrez avec un tournevis. Faites la
même chose avec le panneau droit (G).
INSTRUCTIONS DE MONTAGE
1
2
3
S
R
R
C
K
F
J
B
E
S
C
AA
BB
AA
BB
CC
D
G
AA
CC
BB

19
4. Insérez 4 goujons (CC) dans les trous de
la base (C) et 4 goujons (CC) dans la partie
supérieure de l’assemblage du panneau
intérieur. Placez et ajustez l’assemblage sur
tous les goujons (CC). Fixez avec les boulons
(AA) et les rondelles (BB). Utilisez les trous, tel
qu’illustré. Serrez avec un tournevis.
5. Placez le panneau du haut (A) sur
l’assemblage. Fixez de l’intérieur en insérant
les boulons (AA) avec les rondelles (BB) dans
les trous, tel qu’illustré. Serrez avec un tournevis.
6. Attachez le panneau arrière supérieur (G) en
laissant tomber en place à l’aide d’un support
magnétique, comme illustré. Fixez les deux
panneaux arrière (M) en insérant les vis (DD)
dans les trous, tel qu’illustré. Serrez avec un
tournevis.
INSTRUCTIONS DE MONTAGE
5
6
A
C
M
L
M
AA
BB
CC
4
AA
BB
DD

20
7. Fixez la porte gauche du cabinet (N) en
insérant la languette dans la charnière du côté
gauche du foyer. Serrez la vis de calage avec
un tournevis. Fixez la poignée (FF) à la porte
gauche (N) avec la vis (GG), tel qu’illustré.
Faites la même chose avec la porte droite du
cabinet (P).
8. Insérez les supports à étagère (EE) à
l’endroit choisi de chaque côté du foyer et
placez les étagères (R) sur les supports à
étagères (EE).
9. Placez le foyer contre un mur après
l’assemblage.
INSTRUCTIONS DE MONTAGE
7
H
H
EE
8
9
P
N
FF
GG
