PLG FOXY AT User manual

FOXY AT
MANUALE D’USO | USER MANUAL
INDOOR - CEILING AND WALL SURFACE
280gr

2
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com
FOXY AT
MANUALE D’USO USER MANUAL
Ø80
Ø32
70
45
30
±350°
±90°
Ø32
Ø80
30
45
70
±90°
±350°
ATTENZIONE | WARNING

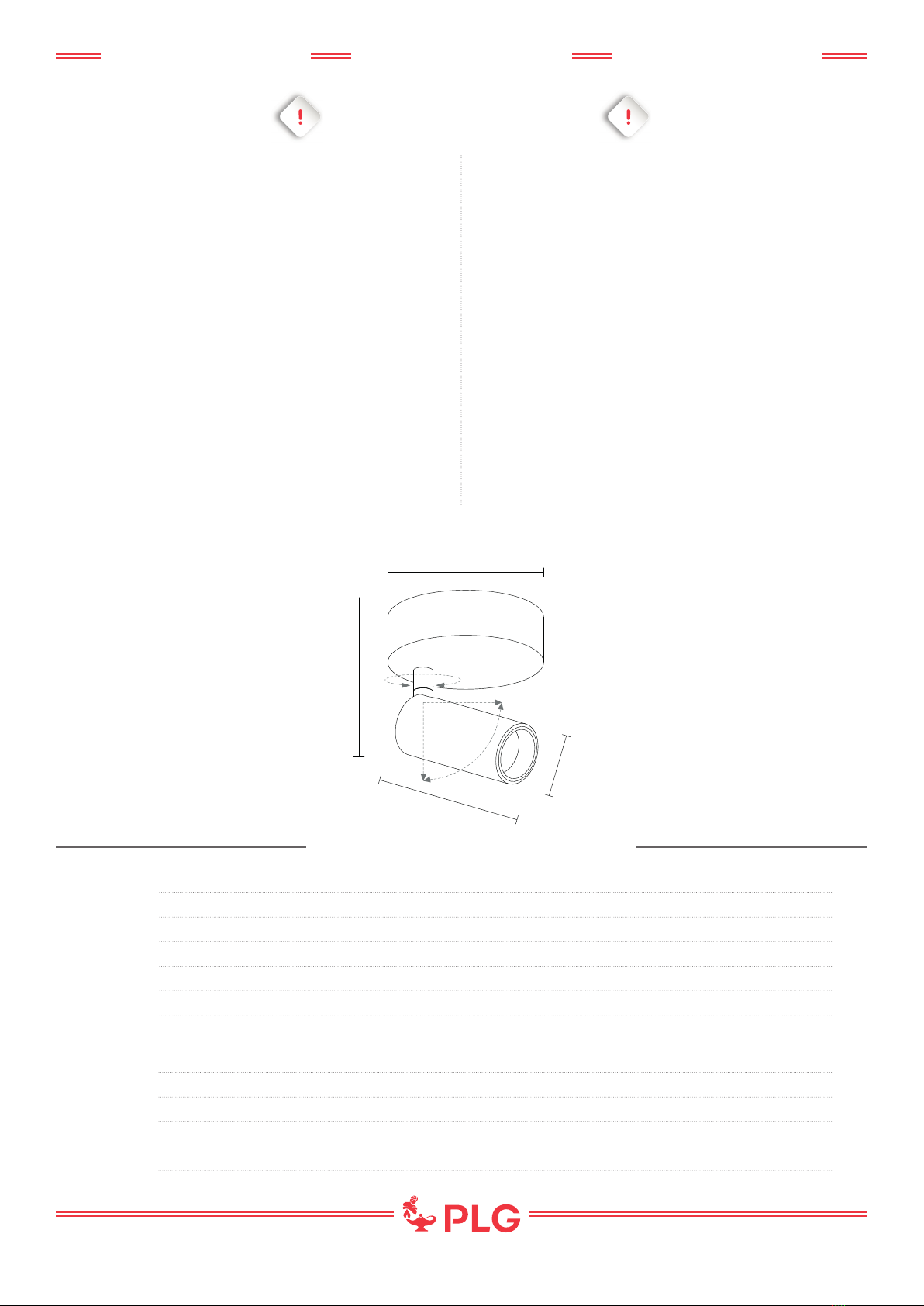

DIMENSIONI | DIMENSION
DATI TECNICI | TECHNICAL DATA
Sovratensioni provenienti dalla rete elettrica di alimentazione dell’impianto/
apparecchi o di origine elettrostatica (ESD) provenienti dall’ambiente ,
possono danneggiare in maniera irreversibile gli apparecchi a LED.
Si consiglia quindi l’installazione di un dispositivo di protezione dalle
sovratensioni sull’impianto elettrico che attenua l’intensità di questi
fenomeni
•Overvoltages from the power supply of the system / devices or of
electrostatic origin (ESD) from the environment, can irreversibly damage
the LED luminaires. It is therefore advisable to install a protective device
against overvoltages on the electrical system which attenuates the
intensity of these phenomena
•
Tenere lontano da sostanze chimiche aggressive
•Keep away from aggressive agents •
•Prima di procedere alla installazione o alla manutenzione del presente
dispositivo è necessario disattivare sempre l’energia elettrica;
•Before proceeding with the installation or maintenance of this device, you
must always turn off the electricity;
La ditta Professional Lighting Genius declina ogni responsabilità per
danni causati da un proprio prodotto montato in modo non conforme alle
istruzioni.
•The company Professional Lighting Genius assumes no responsability
for damages caused by its own product installed not in accordance to
instructions.
•
La ditta Professional Lighting Genius declina ogni responsabilità
qualora l’installazione non avvenga secondo le norme vigenti;
•The company Professional Lighting Genius disclaims any liability if the
installation is not done according to applicable regulations;
•
In nessun caso l’apparecchio deve essere ricoperto da materiali
termoisolanti o simili;
•Under no circumstance must this product be covered •
Modifiche o manomissioni del prodotto possono rendere l’apparecchio
pericoloso e annullano ogni condizione di garanzia;
•Modifications or tampering of the product can make the device dangerous
and will invalidate any warranty condition;
•
Tutte le operazioni di installazione o di manutenzione devono essere
effettuate da personale tecnico specializzato;
•All installation or maintenance must be performed by qualified personnel; •
L’impianto va alimentato solo dopo il collegamento;
•The plant should be operated only after connecting; •
Leggere e conservare le seguenti istruzioni Read and store following instructions
POTENZA MASSIMA / POWER MAX : 5W - 220V / 240V
1 power LED
NUMERO DI LED / LED QUANTITY :
80 - 90 - >90 INDICE RESA CROMATICA / CRI :
20° , 30° , 45° OTTICHE DISPONIBILI / AVAILABLE OPTICS :
-20°C +40°C TEMPERATURA DI UTILIZZO / WORKING TEMPERATURE :
Applique
FISSAGGIO / FIXING :
I CLASSE / CLASS :
280g PESO / WEIGHT :
IP40 GRADO DI PROTEZIONE IP / IP RATE :
Incluso / Included ALIMENTATORE / DRIVER :
COLORE DEL LED (K) / LED COLOUR (K) :4000° - 3000° - 3000° CRI90 - 2700°
Bianco , Grigio , Nero / White , Grey , Black
MATERIALE E FINITURA
MATERIAL AND FINISH :
Alluminio verniciato / Painted aluminium

3
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com
ISTRUZIONI DI MONTAGGIO |ASSEMBLY INSTRUCTIONS
FOXY AT
MANUALE D’USO USER MANUAL
Sganciare la piastra di fissaggio dal corpo del dispositivo svitando le due viti di supporto
Unhook the fixing plate from the device by unscrewing the two screws
1
Bloccare la piastra nella posizione prescelta utilizzando dispositivi di fissaggio idonei
Lock the plate in the chosen position using approprate devices
2
1 2 3
4
Do not cover the device
Non coprire l’apparecchio.
ATTENZIONE - WARNING
“ Foxy t ” può essere installato sia a soffitto che
a parete. È possibile cambiare l’orientamento e
la direzione del fascio luminoso senza l’ausiliio
di strumenti.
“ Foxy t ” can be installed either on the ceiling
or on the wall. You can change the light beam
orientation and direction at any time, without
tools.
4
Eseguire il cablaggio elettrico , dopodichè agganciare il corpo del dispositivo alla piastra di fissaggio avvitando le due viti di supporto
Make the electrical wiring, then fix the device to the fixing plate by screwing the two screws
3
CONNESSIONI | CONNECTIONCONNESSIONI | CONNECTION
1Realizzare il cablaggio in assenza di tensione di rete.
Make the wiring in complete absence of line voltage.
2Collegare l’apparecchio alla rete.
Connect the device to the electric network.
3Porre la rete sotto tensione.
Energize the network.
Schema di collegamento diretto alla rete elettrica
Direct connection diagram to elettric network
220V / 240V
