Power One PVI-AEC-EVO User manual

BATTERY PACK
For PVI-AEC-EVO
QUICK INSTALLATION GUIDE
Note: This document contains proprietary information of Power-One, Inc.
The contents of this document or any part thereof should not be reproduced or disclosed
to any third party whitout Power-One’s express written consent.
REV 2.0

BATTERY PACK
QUICK INSTALLATION GUIDE

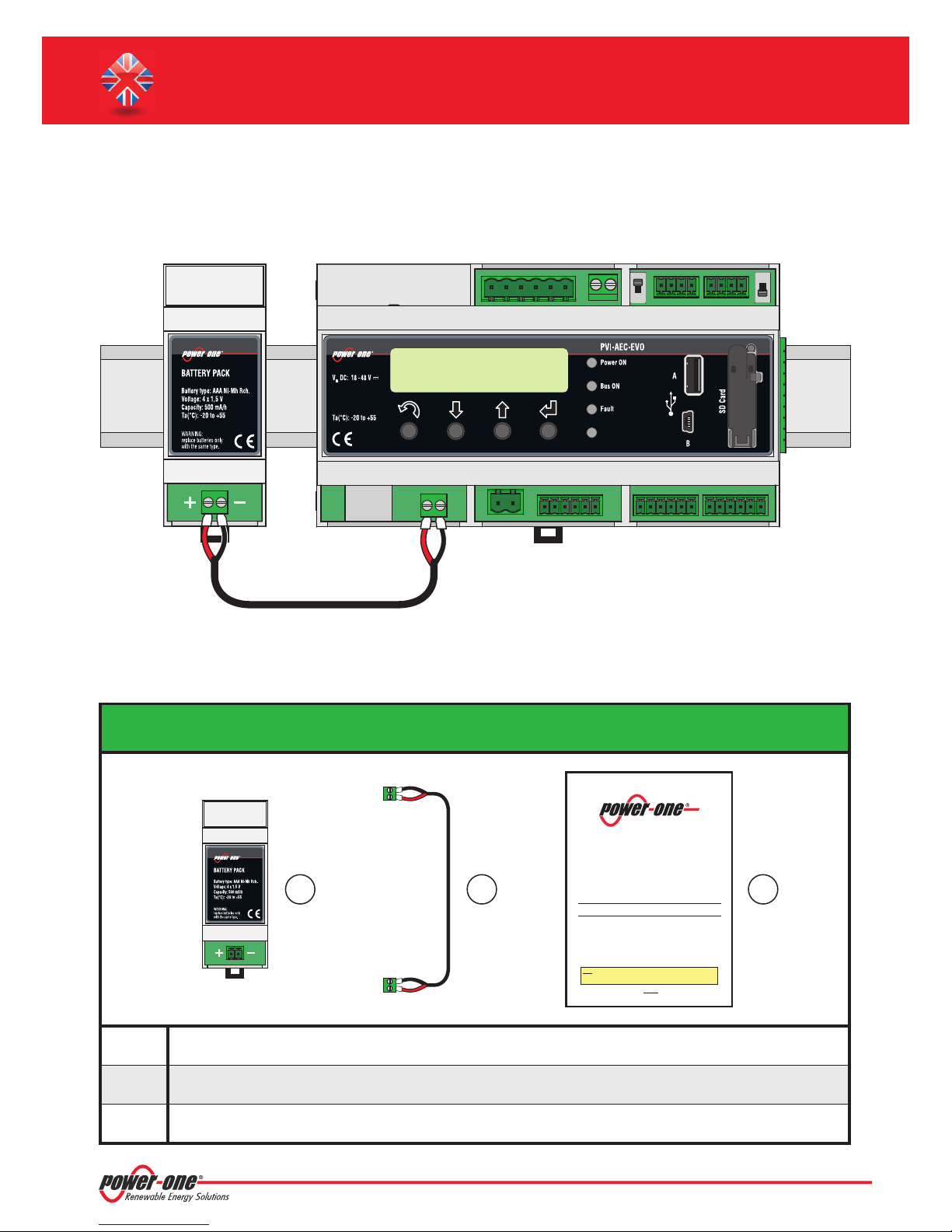

Wiring Battery Pack to PVI-AEC-EVO
Package contents
12
Quick Installation Guide
BATTERY PACK
For PVI-AEC-EVO
QUICK INSTALLATION GUIDE
No te: Th is docu me nt co ntai ns pr op ri et ar y info rm atio n of Powe r- On e, Inc.
The contents of this document or any part thereof should not be reproduced or disclosed
to any third party whitout Power-One’sexpress written consent.
REV 0.1.0
123
1
2
3
Battery Pack
Package contents
Wire (200 mm) + connectors (assembled)

Product description and technical parameter
The BATTERY PACK is an expansion module specifically designed for PVI-AEC-EVO which provides a back-up for the PVI-
AEC-EVOmonitoringsystem.
The battery pack includes 4 x 1,2Vdc AAA type Ni-Mh rechargeable batteries: please refer to the below table for the
characteristic.
The PVI-AEC-EVO System is equipped with an integrated battery charger that can recharge the batteries of the BATTERY
PACK. When the batteries are used for the first time,they may not be fully charged:to obtain a full charge,the battery pack
mustbeconnectedtothePVI-AEC-EVO(poweredby24Vdc source)for a period of atleast24h.
TheBATTERYPACKisabletosupplythePVI-AEC-EVOincase of the 24Vdc failurebutis not able to turn on the PVI-AEC-EVO
fromthe shut down condition.
When the system is powered by the battery pack, there are no limitation to the embedded functionalities of the
system:the presence of the battery pack provides full system operation in absence of supply voltage 24Vdc.
The battery pack is able to keep the system up for a period of approximately 30 minutes,after which the system will
shut down completely.
In the event that the system PVI-AEC-EVO is equipped with the expansion module GSM / GPRS,the absence of supply
voltage 24Vdc,will be notified by sending an SMS alert containing“W004 - AC Failure”.
Once the power supply is back,(power supply is back while the system is powered by the BATTERY PACK) another SMS
is sent,to alert about this event.
If the power supply is reconnected after a full battery discharge,the system will send an SMS alerting about a system
boot event (I005 - Wake Up).
Monitoring System

Provision for recycling of exhausted batteries
For proper disposal of exhausted batteries, it is necessary be scrapped at an authorized collection center, in
compliance with European Directive 2002/96/EC (WEEE Directive) has been acknowledged into the Italian law by
Legislative Decree Nr.151,dated July 25,2005.
BATTERY PACK
QUICK INSTALLATION GUIDE
Note: The batteries must be changed every 25.000 power on hours to assure a back-up data during black-out.
CAUTION!
RISK OF EXPLOSION IF BATTERIES ARE REPLACED BY A WRONG TYPE.
REPLACE BATTERIES ONLY WITH SAME MANUFACTURER PART
NUMBER.
TECHNICAL DATA
Battery Type Panasonic Model HHR60AAAH
AAA Ni-Mh Rechargeable battery
www.panasonic.com
Battery Voltage 4 x 1.2 V
Battery Rated Capacity 500 mAh
Battery Charge Current 50 mA
Max.Ambient Working Temperature +55 °C
-20 °C
Operating Humidity 25 to 95 % RH @ +40 °C
Protection Degree IP20
Useful Life (see note) 100.000Hour(@40°CAmbientTemperature)
Min.Ambient Working Temperature

Monitoring System

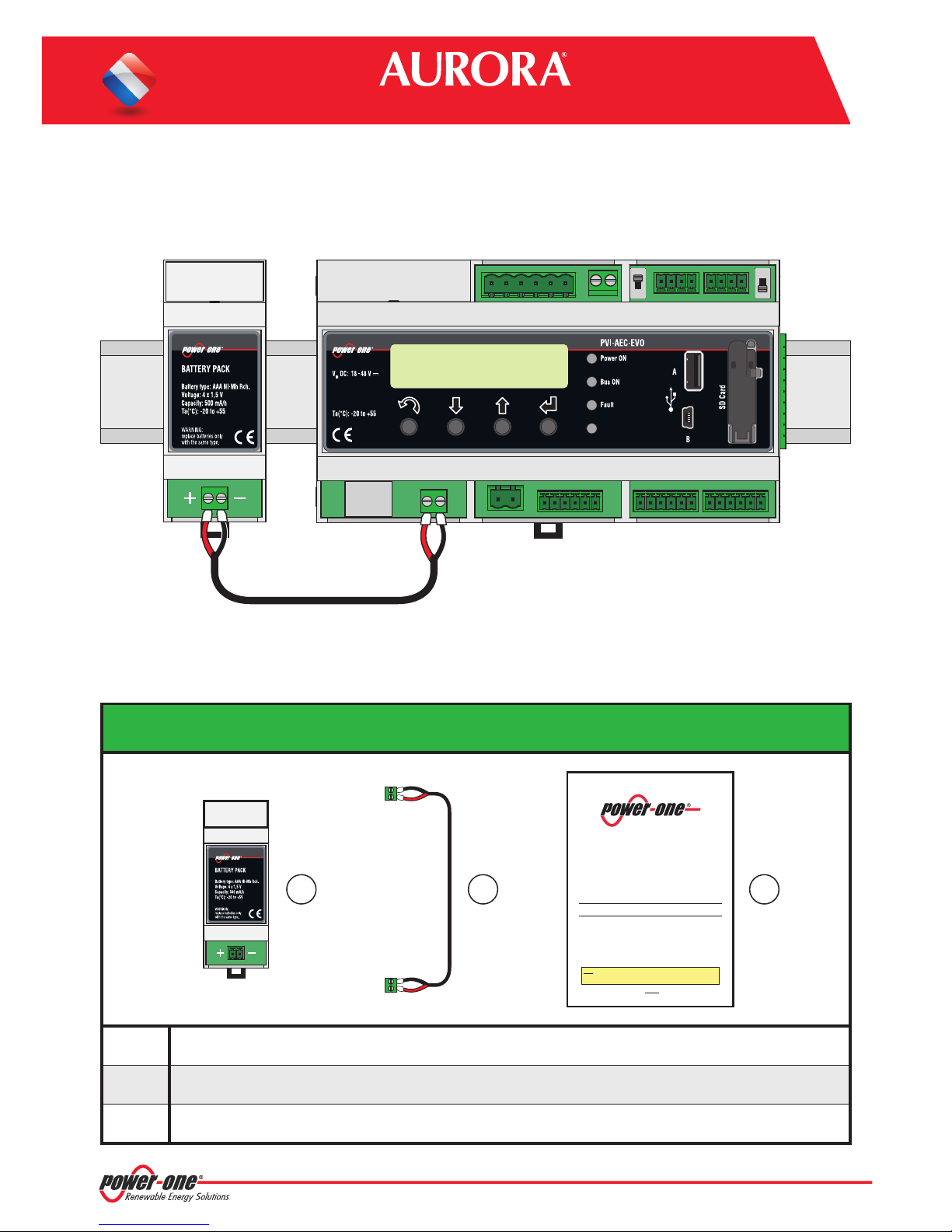

Connessione del Battery Pack al PVI-AEC-EVO
Contenuto della confezione
12
Guida di installazione rapida
BATTERY PACK
For PVI-AEC-EVO
QUICK INSTALLATION GUIDE
No te: Th is do cu me nt co nt ains pr op ri et ar y in fo rm at io n of Po wer- On e, Inc.
The contents of this document or any part thereof should not be reproduced or disclosed
to any third party whitout Power-One’sexpress written consent.
REV 0.1.0
123
1
2
3
Battery Pack
Contenuto della confezione
Cablaggio (200 mm) + connettori (assemblati)

BATTERY PACK
GUIDA DI INSTALLAZIONE RAPIDA
Descrizione del prodotto e dati tecnici
Il Battery Pack è un modulo di espansione specificatamente sviluppato per il sistema PVI-AEC-EVO in grado di fornire un
alimentazionedi back-up alsistemain caso di assenza dellatensionedi alimentazione.
IlBattery Packè costituitoda 4 batterietipo AAA Ni-Mh ricaricabili: lecaratteristichetecniche delle batteriesono riportate
nellatabelladiseguito.
Il sistema PVI-AEC-EVO è dotato di un caricabatterie integrato in grado di ricaricare le batterie del BATTERY PACK. Alla
prima installazione le batterie potrebbero non essere completamente cariche: per la completa ricarica delle batterie, il
BATTERYPACKdeveesserelasciatoconnessoal PVI-AEC-EVO(alimentatodalla tensione di 24Vdc) per un tempodi24h.
Il Battery Pack è in grado di mantenere attivo il sistema ma non è in grado di attivarlo da una condizionedi sistema spento
(laconnessionedel soloBATTERYPACKnonè sufficienteapermetterel'accensionedelsistema).
L'alimentazionedelsistema attraversoil BATTERYPACKnonlimita le funzionalitàdel sistema:lapresenzadel batterypack
assicurail completofunzionamentodel sistema in assenza della tensione di alimentazione 24Vdc.
Il BATTERY PACK è in grado di mantenere il sistema attivo per un tempo di circa 30 minuti,al termine dei quali il sistema si
spegnecompletamente.
Nel caso in cui il sistema PVI-AEC-EVO sia accessoriato con il modulo di espansione GSM/GPRS,l'assenza della tensione di
alimentazione24Vdc,verrànotificataattraverso l'inviodiunSMS di allarmeW004-ACFailure.
Il ripristino del normale stato di funzionamento (ripristino della tensione di alimentazione del data logger durante il
periododialimentazionedaBATTERYPACK)causa l'inviodiun secondoSMSdi chiusuradell'allarme.
Qualora il ripristino del normale stato di funzionamento si manifesti successivamente alla completa scarica delle batterie,
ilsistemainvieràl'SMSdi avviodelsistema(I005 -WakeUp).

Monitoring System
Disposizioni per lo smaltimento delle batterie esaurite
For proper disposal of exhausted batteries, it is necessary be scrapped at an authorized collection center, in
compliance with European Directive 2002/96/EC (WEEE Directive) has been acknowledged into the Italian law by
Legislative Decree Nr.151,dated July 25,2005.
Nota: Le batterie devono essere sostituite ogni 25.000 ore di funzionamento per assicurare il back-up dei
dati in caso di black-out.
ATTENZIONE!
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLE
BATTERIE CON BATTERIE DI TIPOLOGIA ERRATA. SOSTITUIRE LE
BATTERIE SOLAMENTE CON BATTERIE DELLO STESSO MODELLO.
DATI TECNICI
Tipologia di batterie Panasonic Model HHR60AAAH
AAA Ni-Mh Rechargeable battery
www.panasonic.com
Voltaggio delle batterie 4 x 1.2 V
Capacità delle batterie 500 mAh
Corrente di carica delle batterie 50 mA
Max.Temperatura operativa +55 °C
-20 °C
Umidità operativa 25 to 95 % RH @ +40 °C
Grado di protezione IP20
Vita utile (vedi nota) 100.000ore(@40°C Temperatura ambiente)
Min.Temperatura operativa

BATTERY PACK
SCHNELLINSTALLATIONSANLEITUNG
Anschluss des Battery Pack an den PVI-AEC-EVO
Packungsinhalt
BATTERY PACK
For PVI-AEC-EVO
QUICK INSTALLATION GUIDE
No te: Th is do cu me nt co nt ains pr op ri et ar y in fo rm at io n of Po wer- On e, Inc.
The contents of this document or any part thereof should not be reproduced or disclosed
to any third party whitout Power-One’sexpress written consent.
REV 0.1.0
123
1
2
3
Packungsinhalt
Battery Pack
Kabel (200 mm) + Stecker (montiert)
Schnellinstallationsanleitung
12

Monitoring System
Produktbeschreibung und Technische Parameter
Das BATTERY PACK ist ein Erweiterungsmodul welches speziell als Back up System für den PVI-AEC-EVO entwickelt
wurde.
DasBattery Packbeinhaltet 4 x1,2VdcAAA Ni-Mh aufladbare Akkus:DetaillierteSpezifikationenentnehmenSie bitte der
nachfolgendenTabelle.
Das PVI-AEC-EVO System ist mit einer Batterie-Ladefunktion ausgestattet, welches die Batterie lädt. Wird die Batterie
zum ersten Mal verwendet,ist sie möglicherweise nicht vollständig geladen.Zur vollständigen Ladung muß die Batterie
mindestens24 Stunden mit demPVI-AEC-EVO verbundensein(Versorgungüber24VDC).
Das Battery Packkann denPVI-AEC-EVO speisen,istaber nichtin der Lage den PVI-AEC-EVO nach einem Systemstillstand
neuzustarten.
WirddasSystemmitderBatteriebetriebengibteskeinerleiEinschränkungenbzgl.derFunktionendesSystems.
Durch die Verwendung der Batterie ist der Betrieb für ca. 30 Min. auch ohne die 24V Spg. Versorung gewährleistet.
Anschließendschaltet sich das Systemvollständig ab.
Sollte das PVI-AEC-EVO System mit einem GSM/GPRS Modul ausgestattet sein, wird der Ausfall der
Versorgungsspannung per SMS mit der Fehlermeldung „W004-AC Failure“ gemeldet. Nach Wiederherstellung der
Spannungsversorgungwirderneut eine SMSversendet.
Wird die Versorgungsspannung erst wieder nach vollständiger Entladung hergestellt erfolgt eine Mitteilung über den
NeustartdesSystems(I005-wakeup).

BATTERY PACK
SCHNELLINSTALLATIONSANLEITUNG
Hinweis zur Entsorgung von gebrauchten Batterien
Um Batterien fachgerecht gemäss der Europäischen Weisung 2002/96/EC zu entsorgen sind diese zur Sammelstelle zu
bringen.
Bemerkung: Die Batterien müssen nach 25'000 Betriebsstunden getauscht werden um die Datenspeicherung
während eines Stromausfalles zu gewährleisten.
WARNUNG!
FALLS DIE BATTERIEN DURCH EINEN FALSCHEN TYP ERSETZT
WERDEN BESTEHT EXPLOSIONSGEFAHR! BATTERIEN NUR DURCH
SOLCHE VOM GLEICHEN HERSTELLER UND MIT DER GLEICHEN
TYPENBEZEICHNUNG ERSETZEN.
Batterie Typ Panasonic Model HHR60AAAH
AAA Ni-Mh wiederaufladbare Akkus
www.panasonic.com
Batteriespannung 4 x 1.2 V
Batteriekapazität 500 mAh
Batterie Ladestrom 50 mA
Max.Arbeitstemperatur +55 °C
-20 °C
Relative Luftfeuchtigkeit 25 bis 95 % RH @ +40 °C
Schutzklasse IP20
MTBF (siehe Bemerkung) 100.000 Hour (@ 40 °C Umgebungstemperatur)
TECHNISCHE DATEN
Min.Arbeitstemperatur

Monitoring System
Pack Batterie pour PVI-AEC-EVO
Contenu de l'emballage
BATTERY PACK
For PVI-AEC-EVO
QUICK INSTALLATION GUIDE
No te: Th is do cu me nt co nt ains pr op ri et ar y in fo rm at io n of Po wer- On e, Inc.
The contents of this document or any part thereof should not be reproduced or disclosed
to any third party whitout Power-One’sexpress written consent.
REV 0.1.0
123
1
2
3
Contenu de l'emballage
Battery Pack
Câble (200 mm) + connecteurs (assemblés)
Guide d'installation rapide
12

BATTERY PACK
GUIDE D'INSTALLATION RAPIDE
Description du produit et paramètres techniques
Le pack batterie est un module d'extension conçu spécialement pour le PVI-AEC-EVO qui fournit une alimentation de
secourspour le systèmede surveillancePVI-AEC-EVO.
Le pack batterie comprend 4 unités de 1,2 Vcc AAA de type Ni-MH rechargeables:s'il vous plaît se référer au tableau ci-
dessouspourlescaractéristiques.
LePVI-AEC-EVO est équipéd'unebatterieetde son chargeur.Lorsquelabatterieestutilisée pour lapremièrefois,elle peut
être partiellement vide.Elle sera rechargée complètement une fois que le PVI-AEC-EVO sera alimenté en 24V durant 24
heuresau minimum.
La batterie est en mesure d'alimenter le PVI-AEC-EVO en cas de défaillance de son alimentation 24Vdc mais n'est pas
capabledemettresous tension le PVI-AEC-EVO lorsqu'il est à l'arrêt.
En l'absence d'alimentation 24V, la batterie permet l'utilisation du système complet, durant 30 minutes, sans aucune
limitationdes fonctionnalités.
Sil'EVO-AEC-PVI est équipédu module GSM/GPRS,l'absenced'alimentation24V sera notifiéepar une alerte SMS «W004-
ACFailure».
Dès lors que le système sera sous tension grâce à la batterie,un autre SMS sera envoyé pour prévenir.Une fois la batterie
déchargée, le système s'éteint,jusqu'à ce que l'alimentation 24V soit à nouveau active.Alors,le SMS « I005 – Wake up »
seraenvoyépour informerdu redémarragedusystème.

Monitoring System
Recyclage des batteries usagées
Pourl'élimination appropriée des batteriesusagées,ilest nécessairede lesdéposer dans un centrede collecte autorisé,en
conformitéavecla Directive européenne2002/96/CE.
Remarque: Les batteries doivent être changées tous les 25.000 heures pour assurer une sauvegarde des
données lors de coupure de courant.
ATTENTION!
RISQUE D'EXPLOSION SI LES PILES SONT REMPLACÉS PAR UN
TYPE DIFFÉRENT. REMPLACER LES BATTERIES UNIQUEMENT
LE MODELE PRECONISE PAR LE FABRICANT.
Type de batterie Panasonic Modèle HHR60AAAH
AAA Ni-MH rechargeable
www.panasonic.com
Tension de la batterie 4 x 1.2 V
Capacité nominale de la batterie 500 mAh
Courant de charge de la batterie 50 mA
TempératureMax.Ambiante defonctionnement +55 °C
-20 °C
Humidité de fonctionnement 25 à 95 % RH @ +40 °C
Degré de protection IP20
Durée de vie utile (voir note) 100,000heure
(@40°Cdetempératureambiante)
CARACTÉRISTIQUES TECHNIQUES
TempératureMin.Ambiante defonctionnement

BATTERY PACK
QUICK INSTALLATION GUIDE

Monitoring System

Declaration of Conformity - Dichiarazione di Conformità
Konformitätserklärung - Déclaration de conformité
BATTERY PACK
QUICK INSTALLATION GUIDE
