Originalbetriebsanleitung für die
druckluftbetriebenen Coil-Nagler
PREBENA 3X-CNW50
PREBENA 4X-CNZ45
PREBENA 5F-CNW65
PREBENA 7F-CNW90
PREBENA 8XR-CNW90
PREBENA 9F-CNW100EPAL
Nr. 98683204

Vorwort
Diese Gebrauchsanleitung hilft Ihnen beim
bestimmungsgemäßen,
sicheren und
wirtschaftlichen
Gebrauch folgender druckluftbetriebener Coil-Nagler:
3X-CNW50
4X-CNZ45
5F-CNW65
7F-CNW90
8XR-CNW90
9F-CNW100EPAL
In dieser Betriebsanleitung werden diese Coil-Nagler kurz Eintreibgerät
genannt.
Wir setzen voraus, dass jeder Benutzer des Eintreibgeräts über Kenntnisse
im Umgang mit druckluftbetriebenen Geräten und den verwendeten
Werkstoffen verfügt. Personen ohne diese Kenntnisse müssen durch einen
erfahrenen Benutzer in den Betrieb des Eintreibgeräts eingewiesen werden.
Diese Gebrauchsanweisung wendet sich an folgende Personen:
Personen, die dieses Eintreibgerät bedienen,
Personen, die dieses Eintreibgerät reinigen oder
Personen, die dieses Eintreibgerät entsorgen.
Jede dieser Personen muss den Inhalt dieser Gebrauchsanleitung zur
Kenntnis genommen und verstanden haben.
Diese Gebrauchsanleitung ist Bestandteil des Produkts. Bewahren Sie diese
immer am Eintreibgerät auf. Geben Sie die Gebrauchsanleitung weiter,
wenn Sie das Eintreibgerät verkaufen oder auf andere Art weitergeben.

Inhaltsverzeichnis
Gestaltungsmerkmale................................................................................5
Allgemeine Gestaltungsmerkmale ..........................................................5
Merkmale der Gefahrenhinweise............................................................5
Merkmale der Hinweise zu Sach- oder Umweltschäden.........................5
Sicherheit....................................................................................................6
Bestimmungsgemäßer Gebrauch...........................................................6
Bestimmungswidriger Gebrauch.............................................................6
Gefahr tödlicher Verletzungen vermeiden...............................................7
Explosionsgefahren vermeiden...............................................................7
Verletzungsgefahren vermeiden.............................................................7
Beschädigungen des Eintreibgeräts vermeiden......................................7
Beschreibung..............................................................................................8
Geräteübersicht ......................................................................................8
Lieferumfang.........................................................................................10
Produktmerkmale der Eintreibgeräte ....................................................12
Sicherheitseinrichtungen.......................................................................13
Zubehör ................................................................................................14
Angaben im Typenschild.......................................................................15
Eintreibgerät vorbereiten.........................................................................15
Eintreibgerät auspacken.......................................................................15
Zustand prüfen......................................................................................16
Eintreibgerät an Druckluftversorgung anschließen ...............................16
Magazin Öffnen.....................................................................................19
Nagellänge einstellen............................................................................21
Nägel einlegen......................................................................................23
Magazin schließen................................................................................24
Entlüftung einstellen..............................................................................24
Verwenden des Anschlag beim Typ 4X-CNZ45....................................25
Griff am Typ 9F-CNW100EPAL anbringen...........................................25
Verwenden mit einem Gewichtsausgleicher.........................................26
Funktion prüfen.....................................................................................26

Eintreibgerät bedienen ............................................................................ 27
Auslöse-Einstellung wählen.................................................................. 27
Eintreibtiefe einstellen .......................................................................... 28
Eintreibtiefe über den Betriebsdruck regeln.......................................... 30
Eintreibtiefe prüfen ............................................................................... 30
Nägel eintreiben ................................................................................... 31
Nach dem Betrieb..................................................................................... 33
Druckluftversorgung trennen ................................................................ 33
Magazin leeren..................................................................................... 33
Eintreibgerät transportieren und lagern................................................. 34
Verpacken ............................................................................................ 34
Transportieren...................................................................................... 34
Lagern.................................................................................................. 35
Eintreibgerät warten................................................................................. 36
Gehäuse und Außenflächen reinigen................................................... 36
Eintreibgerät ölen ................................................................................. 37
Störungen................................................................................................. 37
Störungen beim Transport von Nägeln zum Schusskanal.................... 37
Weitere Störungen................................................................................ 38
Störungsübersicht................................................................................. 38
Zubehör bestellen .................................................................................... 40
Befestigungsmittel nachbestellen......................................................... 40
Weiteres Zubehör bestellen.................................................................. 41
Eintreibgerät entsorgen........................................................................... 42
Technische Daten .................................................................................... 43
Herstelleradresse..................................................................................... 46
Garantie..................................................................................................... 47
Index.......................................................................................................... 48

Gestaltungsmerkmale
5
Gestaltungsmerkmale
Allgemeine Gestaltungsmerkmale
Verschiedene Elemente der Gebrauchsanleitung sind mit festgelegten
Gestaltungsmerkmalen versehen. So können Sie leicht unterscheiden, ob es
sich um
normalen Text, ● Aufzählungen oder Handlungsschritte
handelt.

Tipps enthalten zusätzliche Informationen, wie zum Beispiel
besondere Angaben zum wirtschaftlichen Gebrauch des
Eintreibgeräts.
Merkmale der Gefahrenhinweise
Alle Gefahrenhinweise in dieser Gebrauchsanleitung sind nach dem
gleichen Muster aufgebaut. Links finden Sie ein Symbol, das die Art der
Gefahr darstellt. Rechts davon sehen Sie ein weiteres Symbol und ein
Signalwort, das die Schwere der Gefahr kennzeichnet. Darunter sehen Sie
eine Beschreibung der Gefahrenquelle und Hinweise, wie Sie diese Gefahr
vermeiden können.
GEFAHR
Hinweise mit dem Wort GEFAHR warnen vor
Gefährdungen, die unmittelbar zu schweren oder
tödlichen Verletzungen führen.
WARNUNG
Hinweise mit dem Wort WARNUNG warnen vor
Gefährdungen, bei denen möglicherweise schwere
oder tödliche Verletzungen auftreten.
VORSICHT
Hinweise mit dem Wort VORSICHT warnen vor
Gefährdungen, bei denen möglicherweise leichte
bis mittlere Verletzungen auftreten.
Merkmale der Hinweise zu Sach- oder Umweltschäden
ACHTUNG
Diese Hinweise warnen vor Gefährdungen, die zu Sach- oder Umwelt-
schäden führen.

Sicherheit
6
Sicherheit
Beachten und befolgen Sie im Umgang mit dem Eintreibgerät alle
Warnungen und Hinweise in dieser Gebrauchsanleitung und auf dem
Eintreibgerät.
Bestimmungsgemäßer Gebrauch
Die Eintreibgeräte 3X-CNW50, 5F-CNW65, 7F-CNW90, 8XR-CNW90 und
9F-CNW100EPAL dienen zum Eintreiben von Coil-Nägeln in Holz. Das
Eintreibgerät 4X-CNZ45 dient zum Eintreiben von Coil-Nägeln in
Dachpappe, Bitumenschindeln, Dämmmaterial und Verpackungen. Eine
Verwendung der Eintreibgeräte an anderen Materialien ist nur nach
Rücksprache mit dem Hersteller zulässig. Zum bestimmungsgemäßen
Gebrauch gehört auch das Einhalten der Unfallverhütungsbestimmungen
und der am Einsatzort geltenden gesetzlichen Vorschriften und Normen.
Jeder andere Gebrauch gilt als nicht bestimmungsgemäß und kann zu
Sachschäden oder sogar zu Personenschäden führen.
Bestimmungswidriger Gebrauch
Als bestimmungswidrig gilt insbesondere der Betrieb
durch Personen ohne Kenntnisse über den Einsatz von Eintreibgeräten
und den verwendeten Werkstoffen,
mit überbrückter Sicherung,
von eigenmächtig veränderten Eintreibgeräten,
bei Verwendung von nicht originalen PREBENA Befestigungsmitteln,
siehe Seite 40,
in der Auslöse-Einstellung „wiederholtes Auslösen“
-bei Arbeiten, die Bewegungen über Gerüste, Treppen, Leitern oder
leiterähnliche Konstruktionen erfordern,
-zum Schließen von Kisten oder Verschlägen oder zum Anbringen von
Transportsicherungen.
Die PREBENA WILFRIED BORNEMANN GMBH & CO. KG übernimmt
keine Haftung für Schäden, die durch bestimmungswidrigen Gebrauch
entstehen.

Sicherheit
7
Gefahr tödlicher Verletzungen vermeiden
Richten Sie das Eintreibgerät nie auf Menschen, Tiere oder deren
Körperteile.
Lösen Sie das Eintreibgerät nur aus, wenn die Werkzeugnase auf das
Werkstück gedrückt ist.
Lassen Sie Kinder nicht mit Verpackungsfolien spielen, es besteht
Erstickungsgefahr.
Stellen Sie sicher, dass die Befestigungsmittel nicht in Stromleitungen
eingetrieben werden.
Explosionsgefahren vermeiden
Setzen Sie das Eintreibgerät nicht an explosionsgefährdeten Orten ein.
Betreiben Sie das Eintreibgerät nie mit Sauerstoff oder mit anderen
zündfähigen Gasen oder Gasgemischen.
Setzen Sie den Kompressor keiner Temperatur über 100 °C aus.
Verletzungsgefahren vermeiden
Bewahren Sie das Eintreibgerät für Kinder und andere unbefugte
Personen unzugänglich auf.
Trennen Sie das Eintreibgerät vor jedem Transport von der
Druckluftzufuhr.
Tragen Sie beim Betrieb des Eintreibgeräts eine Schutzbrille,
Gehörschutz und stabile Arbeitskleidung.
Halten Sie das Eintreibgerät so, dass Sie sich nicht durch einen
möglichen Rückstoß verletzen können.
Setzen Sie das Eintreibgerät nur ein, wenn Sie einen sicheren Stand
haben.
Beschädigungen des Eintreibgeräts vermeiden
Öffnen Sie niemals das Gehäuse des Eintreibgeräts. Überlassen Sie
Reparaturarbeiten stets qualifiziertem Fachpersonal.
Benutzen Sie das Eintreibgerät nicht, wenn es fallen gelassen wurde
oder beschädigt ist. Lassen Sie es von qualifiziertem Fachpersonal
prüfen, bevor Sie es wieder in Betrieb nehmen.

Beschreibung
8
Beschreibung
Geräteübersicht

Beschreibung
9
Nr.
Erläuterung
1
Entlüftung
2
Gehäusekopf
(Bei Typ 5F-CNW65, 7F-CNW90, 8XR-CNW90 und 9F-CNW100EPAL mit Gewinde
für eine Aufhängevorrichtung)
3
Abzug
4
Griff
5
Anschluss für den Druckluftschlauch
6
Magazin
7
Werkzeugnase mit Auslöse-Sicherung
8
Schutzabdeckung
9
Magazinverschluss
10
Stellrad zum Einstellen der Einschlagtiefe
(nur Typ 3X-CNW50, 4X-CNZ45, 5F-CNW65, 7F-CNW90, 8XR-CNW90)
11
Gewinde zum Befestigen eines zusätzlichen Griffs
(Typ 9F-CNW100EPAL)
12
Wahlschalter zum Einstellen des Auslöse-Modus
(nur Typ 3X-CNW50, 4X-CNZ45, 5F-CNW65, 7F-CNW90, 8XR-CNW90)
13
Schutzbrille
14
Innensechskant-Schlüssel
15
zusätzlicher Griff
(nur Typ 9F-CNW100EPAL)

Beschreibung
10
Lieferumfang
3X-CNW50
Im Lieferumfang des 3X-CNW50 enthalten sind:
Eintreibgerät
Schutzbrille
ein Innen-Sechskantschlüssel
Kunststoffkoffer
Konformitätserklärung
4X-CNZ45
Im Lieferumfang des 4X-CNZ45 enthalten sind:
Eintreibgerät
Schutzbrille
zwei Innensechskant-Schlüssel
Kunststoffkoffer
Konformitätserklärung
5F-CNW65
Im Lieferumfang des 5F-CNW65 enthalten sind:
Eintreibgerät
Schutzbrille
zwei Innensechskant-Schlüssel
Kunststoffkoffer
Konformitätserklärung
7F-CNW90
Im Lieferumfang des 7F-CNW90 enthalten sind:
Eintreibgerät
Schutzbrille
zwei Innensechskant-Schlüssel
Metallkoffer
Konformitätserklärung
8XR-CNW90
Im Lieferumfang des 8XR-CNW90 enthalten sind:
Eintreibgerät Kunststoffkoffer
Konformitätserklärung
9F-CNW100EPAL
Im Lieferumfang des 9F-CNW100EPAL enthalten sind:
Eintreibgerät
Schutzbrille
zwei Innensechskant-Schlüssel
ein zusätzlicher Griff
Metallkoffer
Konformitätserklärung

Beschreibung
11
Funktionsweise
Die Eintreibgeräte 3X-CNW50, 5F-CNW65, 7F-CNW90, 8XR-CNW90 und
9F- CNW100EPAL treiben PREBENA-Coil-Nägel durch Druckluft einzeln in
Holz und Verpackungen. Das Eintreibgerät 4X-CNZ45 treibt PREBENA-
Dachpapp-Nägel durch Druckluft einzeln in Dachpappe und
Bitumenschindeln. Das Eintreibgerät 9F- CNW100EPAL dient zum
Herstellen und Reparieren von Euro-Paletten.
Als Druckluftquelle dienen PREBENA Kompressoren. Diese sind im
Zubehörprogramm beim Hersteller (siehe Seite 46) bestellbar.
Eine Übersicht der verwendbaren Coil-Nägel finden Sie ab Seite 40.

Beschreibung
12
Produktmerkmale der Eintreibgeräte
Alle Typen
Die Eintreibgeräte verfügen über folgende gemeinsame Merkmale:
Auslösesicherung Geräuschdämpfer
3X-CNW50
Das Eintreibgerät verfügt über folgende zusätzliche Merkmale:
Rückschlagfrei
Abdruckschutz
Einzel- und Kontaktauslösung
Einstellung der Eintreibtiefe
4X-CNZ45
Das Eintreibgerät verfügt über folgende zusätzliche Merkmale:
Rückschlagfrei
Schnell-Ladesystem
Einzel- und Kontaktauslösung
Einstellung der Eintreibtiefe
Verstellbarer Abstandshalter
gummierte Geräteschutzbügel
5F-CNW65
Das Eintreibgerät verfügt über folgende zusätzliche Merkmale:
Einzel- und Kontaktauslösung
Einstellung der Eintreibtiefe
Gewinde für eine
Aufhängevorrichtung
7F-CNW90
Das Eintreibgerät verfügt über folgende zusätzliche Merkmale:
Einzel- und Kontaktauslösung
Einstellung der Eintreibtiefe
Gewinde für eine
Aufhängevorrichtung
8XR-CNW90
Das Eintreibgerät verfügt über folgende zusätzliche Merkmale:
Einzel- und Kontaktauslösung
Einstellung der Eintreibtiefe
Gewinde für eine
Aufhängevorrichtung
9F-CNW100EPAL
Das Eintreibgerät verfügt über folgende zusätzliche Merkmale:
Gewinde für eine
Aufhängevorrichtung Zusatz-Griff

Beschreibung
13
Sicherheitseinrichtungen
Auslöse-Sicherung
Das Eintreibgerät ist mit einer Auslöse-Sicherung an der Werkzeugnase
ausgestattet. Der Abzug wird nur freigegeben, wenn die Auslöse-Sicherung
eingedrückt ist.
WARNUNG
Schwerste Verletzungen bei Betrieb des
Eintreibgeräts bei defekter oder überbrückter
Auslöse-Sicherung.
Verwenden Sie das Eintreibgerät nur mit funktionierender Auslöse-
Sicherung.
Lösen Sie das Eintreibgerät nur mit fest auf den Werkstoff
gedrückter Werkzeugnase aus.
Hinweisschilder auf dem Eintreibgerät
In der Auslöse-Einstellung „wiederholtes Auslösen“ sind folgende Einsatz-
arten nicht zulässig:
Arbeiten, die Bewegungen über Gerüste, Treppen, Leitern oder
leiterähnliche Konstruktionen erfordern und
der Einsatz zum Schließen von Kisten oder Verschlägen sowie zum
Anbringen von Transportsicherungen.
Das entsprechende Warnsymbol ist auf der Oberseite
des Eintreibgeräts aufgeklebt.
Neben dem Typenschild sind drei weitere Aufkleber angebracht. Diese
haben folgende Bedeutung:

Beschreibung
14
Aufkleber
Bedeutung
Beim Betrieb des Eintreibgeräts Gehörschutz tragen.
Beim Betrieb des Eintreibgeräts Schutzbrille tragen.
Vor Inbetriebnahme die Gebrauchsanleitung lesen.
Zubehör
Für die Eintreibgeräte sind folgende Zubehörteile verfügbar:
Alle Geräte
Kompressoren für Druckluft-
versorgung (siehe Hersteller
Seite 43)
Nägel (siehe Übersicht ab
Seite 40)
PREBENA Spezial-Nagleröl
Z 200.10
Kleinnebel-Öler Z 200.00
Schlauchset 9 mm Z 200.20
Spiralschlauch Z 160.12
Schlauchtrommel Z 180.00
5F-CNW65
Aufhänge-Öse ET 99300122 Gewichtsausgleicher Z 110.32
7F-CNW90
Aufhänge-Öse ET 99300122 Gewichtsausgleicher Z 110.32
8XR-CNW90
Aufhänge-Öse ET 99300122 Gewichtsausgleicher Z 110.32
9F-CNW100EPAL
Aufhänge-Öse ET 99300122 Gewichtsausgleicher Z 110.32

Eintreibgerät vorbereiten
15
Angaben im Typenschild
Das Typenschild ist auf dem Magazin oder dem Gehäuse aufgeklebt. Es
enthält folgende Angaben:
den Firmennamen und das Herkunftsland,
die Typbezeichnung des Eintreibgeräts,
die Typbezeichnung der verwendbaren Befestigungsmittel,
das CE-Zeichen (Das Produkt entspricht den in der beiliegenden
Konformitätserklärung aufgeführten Normen.)
das auf der Spitze stehende Dreieck (Dieses Dreieck ist ein
Kennzeichen dafür, dass Sie dieses Gerät nur mit funktionierender
Auslöse-Sicherung betreiben dürfen).
Eintreibgerät vorbereiten
Eintreibgerät auspacken
Nehmen Sie das Eintreibgerät aus der Verpackung.
Entfernen Sie sämtliches Verpackungsmaterial, wie Folien,
Füllmaterial und den Verpackungskarton.
WARNUNG
Erstickungsgefahr für Kinder beim Spielen mit
Verpackungsfolien.
Lassen Sie Kinder nicht mit Verpackungsfolien spielen.
Bewahren Sie Verpackungsmaterial für Kinder unzugänglich auf.
Bewahren Sie das Verpackungsmaterial für einen späteren Gebrauch
auf.
Bewahren Sie den Transportkoffer zum Transport des Eintreibgeräts
auf.

Der Transport des Eintreibgeräts ist nur im Transportkoffer zulässig.

Eintreibgerät vorbereiten
16
Zustand prüfen
WARNUNG
Verletzungsgefahr beim Betreiben eines
beschädigten Eintreibgeräts oder bei nicht richtig
befestigtem Zubehör.
Prüfen Sie den Zustand des Eintreibgeräts vor jedem Einsatz.
Stellen Sie den einwandfreien Zustand des Eintreibgeräts sicher.
Prüfen Sie insbesondere folgende Punkte:
-Die Schlauchleitung muss unbeschädigt sein.
-Alle Teile des Eintreibgeräts und alle Zubehörteile müssen sicher
befestigt sein.
-Die Sicherheitseinrichtungen dürfen nicht blockiert oder anders in
ihrer Funktion beeinträchtigt sein.
-Die Feder der Auslöse-Sicherung darf nicht beschädigt sein.
-Keine Teile des Eintreibgeräts oder des Zubehörs dürfen äußer-
liche Schäden wie Kratzer oder Dellen aufweisen.

Kratzer im Lack des Gehäuses oder des Magazins sind keine
Schäden.
Schließen Sie ein beschädigtes Eintreibgerät nicht an eine Druck-
luftversorgung an.
Lassen Sie ein beschädigtes Eintreibgerät durch Fachpersonal
instand setzen, bevor Sie es in Betrieb nehmen.
Eintreibgerät an Druckluftversorgung anschließen
Sie können das Eintreibgerät an einen Kompressor oder eine
Druckluftanlage anschließen.
Der Betrieb mit einem Kompressor oder einer Druckluftanlage ist nur
unter folgenden Voraussetzungen zulässig:
Der Betriebsdruck des Kompressors oder der Druckluftanlage darf
höchstens um 10 % über dem maximalen Betriebsdruck des Eintreib-
geräts liegen. Angaben zum Betriebsdruck der Eintreibgeräte finden
Sie in diesem Kapitel auf Seite 29.
Bei Druckluftanlagen mit höherem Druck muss ein Druckregelventil
(Druckminderer) mit einem nachgeschaltetem Druckbegrenzungs-
ventil in die Druckluftleitung eingebaut sein.
Die Druckluft muss gefiltert, trocken und mit PREBENA Spezial-
Nagleröl geölt sein.

Eintreibgerät vorbereiten
17
An den Abgängen für die Druckluftleitung zum Eintreibgerät muss an
der Kupplungsseite eine Druckluftwartungseinheit montiert sein.
Diese soll
-einen Filter,
-einen Wasserabscheider und
-einen Öler enthalten.
Wenn kein Öler montiert ist, darf die Länge der Luftleitung zum
Eintreibgerät maximal 10 m betragen. Andernfalls müssen Sie täglich
vor Betriebsbeginn drei bis fünf Tropfen PREBENA Spezial-Nagleröl
direkt in den Lufteinlass des Eintreibgeräts einfüllen.
Die Druckluftanlage muss den Betriebsdruck auch bei der
gewünschten Luftentnahme aufrecht halten können.
Der Innendurchmesser der Luftleitung muss mindestens 9 mm
betragen.
Der Anschluss für das Eintreibgerät muss mit einer Schnellkupplung
mit NW 7,2 und mit mindestens 6,5 mm Innendurchmesser
ausgestattet sein.
VORSICHT
Der Betrieb an Druckluftanlagen, die nicht die vorher
genannten Voraussetzungen erfüllen, kann zu Schäden
am Eintreibgerät führen.
Betreiben Sie das Eintreibgerät nur an geeigneten Druckluftanlagen.
Setzen Sie das Eintreibgerät nur in einwandfreiem Zustand ein.
Prüfen Sie den Zustand des Eintreibgeräts (siehe Seite 16).
Ziehen Sie den Stopfen vom Anschluss für den Druckluftschlauch.
Prüfen Sie den Anschluss für den Druckluftschlauch auf Fremdkörper
und Schmutz und reinigen Sie diesen gegebenenfalls.
Stellen Sie den Betriebsdruck am Druckregler des Kompressors auf 5
–8,3 bar ein.
WARNUNG
Versehentliches Auslösen beim Anschließen an die
Druckluftversorgung kann zu schweren oder tödlichen
Verletzungen führen.
Richten Sie das Eintreibgerät nicht auf Menschen oder Tiere.
Leeren Sie das Magazin vor dem Anschließen.

Eintreibgerät vorbereiten
18
VORSICHT
Beschädigte Schlauchleitungen können platzen und
zu Verletzungen führen.
Prüfen Sie die Druckluftanlage und das Eintreibgerät vor dem
Anschließen auf Schäden.
Schließen Sie das Eintreibgerät nur an eine funktionierende
Druckluftanlage an.
ACHTUNG
Beschädigte Schlauchleitungen können platzen und zu Sachschäden
durch entweichende Druckluft führen.
Prüfen Sie die Druckluftanlage und das Eintreibgerät vor dem
Anschließen auf Schäden.
Schließen Sie das Eintreibgerät nur an eine funktionierende
Druckluftanlage an.
Schieben Sie den Schnellverschluss (1) des Druckluftschlauchs auf
den Anschluss (2), bis er hörbar einrastet.
Prüfen Sie den Betriebsdruck an der Druckanzeige des Kompressors.
Der maximal zulässige Betriebsdruck der Eintreibgeräte 3X-CNW50, 4X-
CNZ45, 5F-CNW65, 7F-CNW90, 8XR-CNW90 und 9F-CNW100EPAL
beträgt 8,3 bar.

Eintreibgerät vorbereiten
19
WARNUNG
Explosionsgefahr bei Überschreiten des
maximalen Betriebsdrucks.
Trennen Sie in diesem Fall sofort den Druckluftschlauch vom
Eintreibgerät.
Magazin Öffnen
Typ 3X-CNW50, 5F-CNW65, 7F-CNW90 und 8XR-CNW90
Um das Magazin zu öffnen, drücken Sie den Magazin-Verschluss (1)
in Pfeilrichtung nach unten.
Klappen Sie das Magazin-Schloss nach links heraus (2).
Klappen Sie das Magazin nach rechts heraus (3).

Eintreibgerät vorbereiten
20

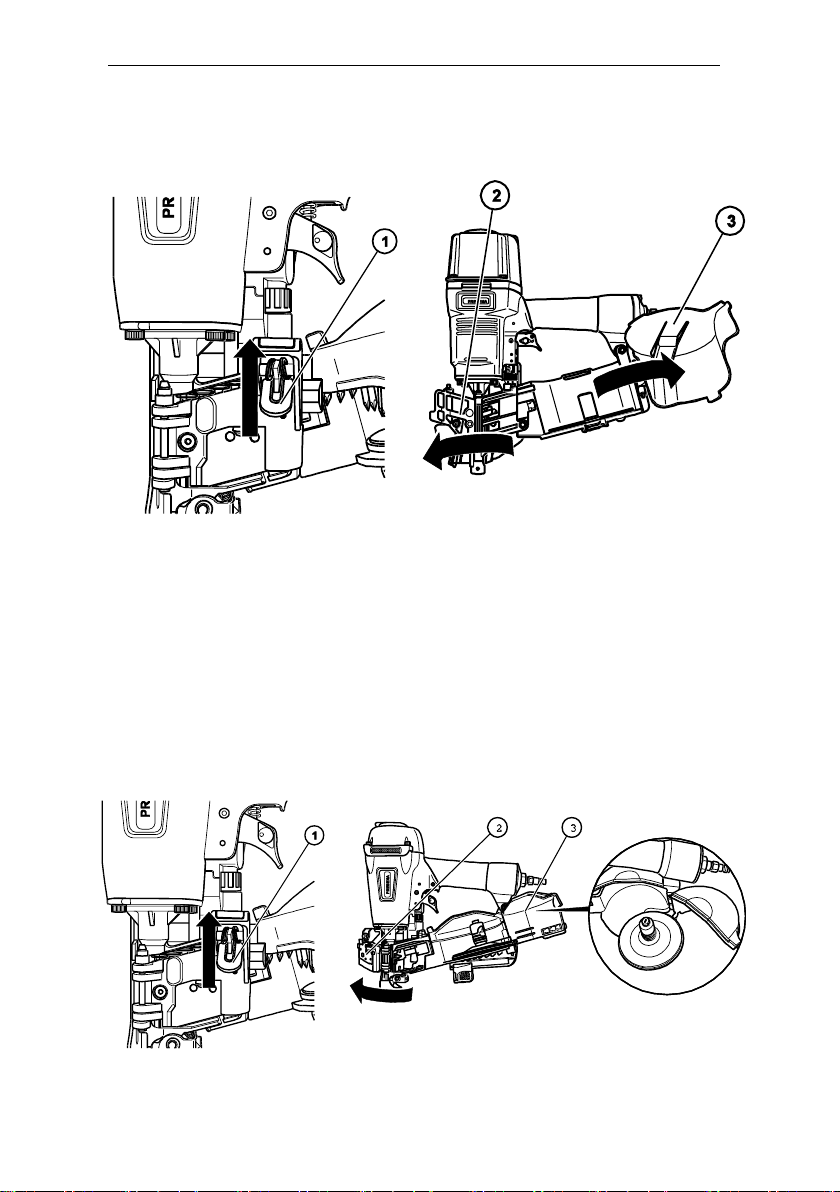

Typ 9F-CNW100EPAL
Um das Magazin zu öffnen, drücken Sie den Magazin-Verschluss (1)
in Pfeilrichtung nach oben.
Klappen Sie das Magazin-Schloss (2) nach links heraus.
Klappen Sie das Magazin (3) nach rechts heraus.
Typ 4X-CNZ45
Das Eintreibgerät 4X-CNZ45 ist mit einem Schnell-Ladesystem
ausgestattet. Im Unterschied zu den anderen Eintreibgeräten klappt das
Magazin des 4X-CNZ45 automatisch auf, wenn Sie das Magazin-Schloss
öffnen.
Um das Magazin zu öffnen, drücken Sie das Magazin-Schloss (1) in
Pfeilrichtung nach oben.
Heben Sie das Magazin-Schloss (2) an.
