Primus Mimer lantern duo User manual

ENG 226943 MIMER LANTERN DUO

INSTRUCTIONS FOR USE

-0845-10 ID: 048AP-0008

52837/1

Design and Quality Primus AB Sweden

Tel: +46 8 564 842 30

www.primus.se

DK 226943 MIMER LANTERN DUO

BRUGSVEJLEDNING

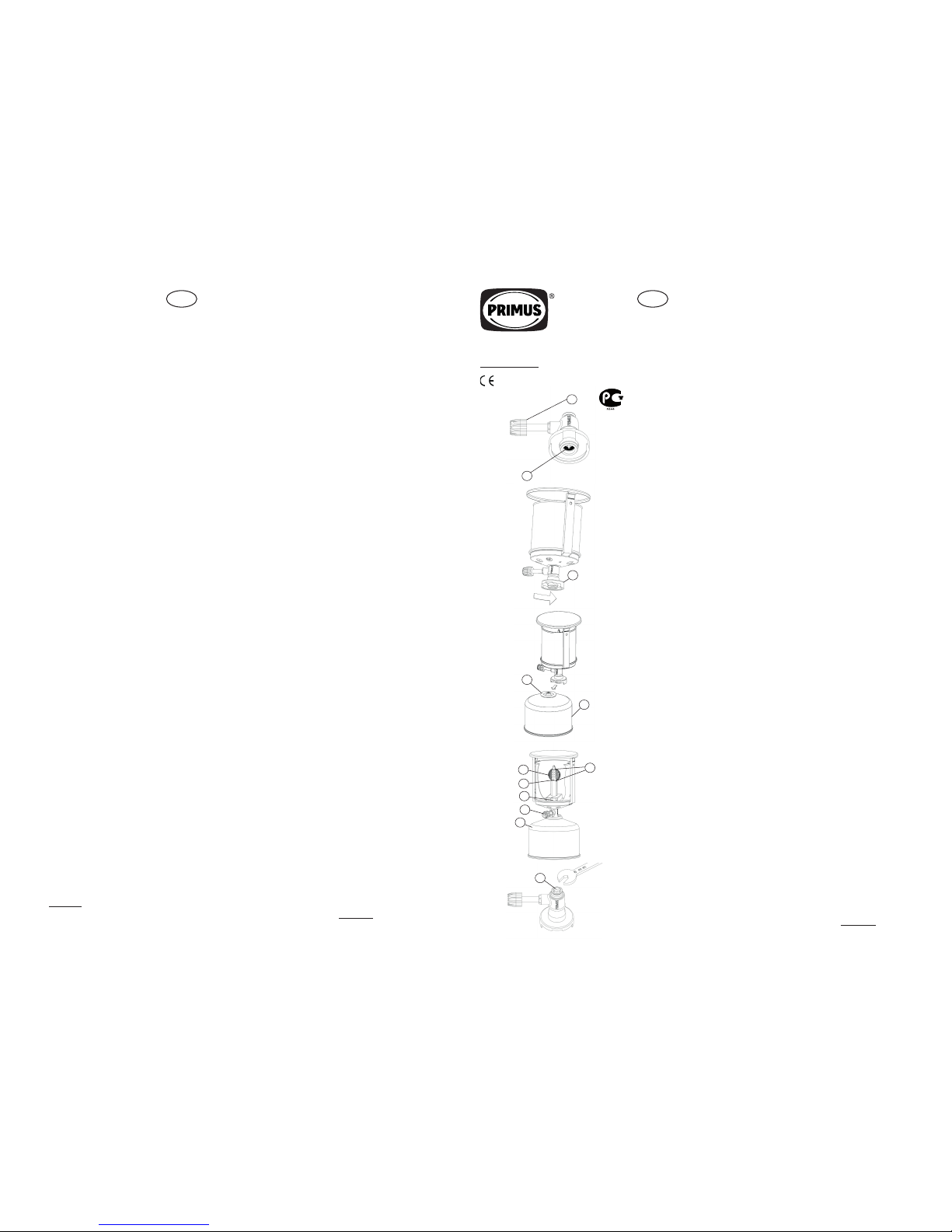

Fig 2

Fig 4

PRIMUS MIMER

LANTERN DUO

Fig 1

Fig 3

IMPORTANT: Please read these instructions carefully and

familiarize yourself with the product before ﬁtting the

appliance to the gas cartridge. Review the instructions

periodically to stay familiar with how the appliance

functions. Retain these instructions for future reference.

CAUTION: Make sure there is adequate ventilation. This gas

appliance consumes oxygen and should not be used in

unventilated areas. Make sure that additional ventilation is

introduced if several gas-powered appliances and/or gas

burners are present. Recommended for outdoor use only.

1. INTRODUCTION

1.1 This appliance is designed for PRIMUS PowerGas

(Propane/Isobutane/Butane mix) 2202, 2206 and 2207.

1.2 Always use Primus gas cartridges. Connecting this

appliance to other types of gas cartridge can be very

hazardous.

1.3 Gas consumption: 35 g/h, 1.2 oz/h, 0,48 kW, 430 BTU/h,

butane at 1 bar pressure.

1.4 Jet nipple size: 0.14 mm (732100).

1.5 This appliance complies with standard EN521.

2. SAFETY INFORMATION (Fig.1)

2.1 Ensure that the appliance seals (1) are in place and in

good condition before ﬁtting the gas cartridge.

2.2 Use the appliance in well-ventilated areas only. PLEASE

NOTE! Outdoor use recommended for this

appliance.

2.3 The appliance must be operated on a level surface.

2.4 Make sure that no ﬂammable materials are near the gas

appliance, see point 5.6.

2.5 Always change or ﬁt the gas cartridge in a safe place,

only outdoors, away from other people and away from

any possible source of ignition such as open ﬂames, pilot

ﬂames, or electrical sparks.

2.6 If you need to check the gas seals of the appliance, do so

outdoors. Do not check for leaks with an open ﬂame. Use

soapy water or the like instead.

2.7 Never use an appliance with damaged or worn seals

and never use a leaking, damaged or malfunctioning

appliance.

2.8 Never leave a lit gas appliance unattended.

3. HANDLING THE APPLIANCE

3.1 Be careful not to touch hot parts of the appliance during

or after use.

3.2 Storage: Always unscrew the cartridge from the appliance

when not in use. Store in a safe dry place away from heat.

3.3 Do not misuse the appliance or use it for purposes it was

not designed for.

3.4 Handle the appliance with care. Do not drop it.

4. ASSEMBLING THE APPLIANCE (Figs. 2, 3 & 4)

4.1 Ensure the control knob (2) is turned off (by turning fully

clockwise).

4.2 Keep the cartridge (3) upright when ﬁtting it to the valve.

4.3 Screw the fastener (5) all the way onto the lantern. (Fig 2)

4.4 Guide the fastener over the ﬂanges of the gas cartridge (8)

from the side. (Fig. 3)

4.5 Ensure the lantern is positioned squarely above the gas

cartridge valve.

4.6 Hold the fastener (5) in position over the gas cartridge and

then screw the lantern ﬁrmly into place. Screw hand tight

only. Do not overtighten to avoid damaging the cartridge

valve.

4.7 When using gas cartridges other than a PRIMUS

PowerGas 2202, 2206 or 2207, always test the gas

cartridge ﬁrst, as described in section 8.

4.8 Pre-burning the mantle before use: Remove lantern cover

and glass. Ensure mantle (6) is sitting in the groove (7)

on the burner tube (4), i.e. the end without marking on

the lower groove on the tube and the end with the green

marking on the uppermost groove on the tube. Make sure

the mantle is uniformly threaded around the whole burner

tube. Light the mantle with a match or lighter and let it

burn until there is only a white “egg” left.

4.9 Open the gas supply with the control knob (2) and relight

the mantle. The mantle will burn till the correct shape has

formed and the light gets stronger. Once the mantle has

been completely burned off, turn off the gas and replace

the glass and cover.

4.10 The lantern is now ready to be used.

NOTE: Once the mantle has been burned off, it is very

brittle and care should be taken not to damage it. Do not

use the lantern with a damaged mantle as the glass could

crack. Spare mantles are available from your nearest

Primus dealer.

5. OPERATING THE APPLIANCE

5.1 Always operate the appliance on a ﬁrm, level surface.

5.2 Turn the knob counter-clockwise (2) and light the burner

(4) immediately.

5.3 Adjust the size of the ﬂame by turning the control knob (2).

5.4 The appliance must only be used in an upright position.

Never move it around when lit. Flaring may occur if

the appliance has not fully warmed, or if it is moved

carelessly.

5.5 After use, ensure that the valve is fully shut (control knob

turned fully clockwise).

5.6 Foldaway handle for transporting. When suspending the

lantern from the ceiling or the like, make sure that the

distance to combustible material is at least 200 mm.

OTHERWISE ﬁre may break out.

6. CHANGING THE CARTRIDGE

6.1 Shut the valve fully. Be sure the ﬂame is extinguished and

no other ﬂame is nearby. Take the unit outdoors, and

away from other people. Unscrew the lantern from the

cartridge and replace the O-ring that seals the lantern, if it

is cracked or worn. Reassemble lantern as in section 4.

7. MAINTENANCE (Figs. 4 & 5)

7.1 If the gas pressure drops for some reason or you cannot

ignite the gas, check that there is gas in the cartridge (3).

If there is, check whether the jet nipple (10) is blocked.

7.2 Cleaning the jet nipple. Fully turn off the control knob (2)

and unscrew the cartridge (3).

7.3 Remove lantern cover and glass. Remove burner (4) with

pliers and turn it backwards and forwards till it slides up.

Handle carefully so burner does not go out of shape. Do

not pinch the burner.

7.4 Unscrew mixer tube (19) with a 12 mm spanner and jet

nipple (10) with a 6 mm spanner or Primus 720610 jet

nipple tool.

7.5 Clean out the jet nipple by blowing through the tiny hole

at the front. Do not use a needle or pin etc. to clean the

blockage as you may damage the hole and make the

appliance unsafe.

7.6 Re-ﬁt the jet nipple and screw it tightly to ensure a gas

seal. Re-ﬁt the cartridge by following the description in

section 4. For extra safety, check the joint with warm

soapy water. If bubbles appear, the joint is not tight

enough.

7.7 Mount the burner in place again and go through section

4.8 regarding pre-burning the mantle.

8. TESTING GAS CARTRIDGES

The PRIMUS Duo Lantern works best with PRIMUS

PowerGas (Propane/Isobutane/Butane mix) 2202, 2206

and 2207. If you use any cartridges other than PRIMUS

PowerGas, always perform an assembly and leak test

before use.

ASSEMBLY TEST

8.1 Follow the instructions for assembling the lantern.

8.2 Ensure the fastener (5) grips the cartridge ﬂanges (8). DO

NOT USE the gas cartridge if it is not a proper ﬁt.

8.3 Carefully connect the valve to the gas cartridge. Tighten

until the valve O-ring meets the gas cartridge. Hand-

tighten only.

LEAK TEST

8.4 Make sure the lantern is properly attached (handtight) to

the gas cartridge.

8.5 Check that the connection is sealed. Always check for

leaks outdoors. Never use an open ﬂame to check

for leaks. Use soapy water or similar. In soapy water, the

leak will show as small bubbles at the leakage point. If you

are in any doubt, or can hear a leak or smell gas, never

light the appliance.

If it is still leaking, the gas cartridge is not compatible with

the PRIMUS Duo Lantern. Remove this gas cartridge and

replace with a PRIMUS PowerGas cartridge, 2202, 2206

or 2207.

9. ROUTINE SERVICE AND MAINTENANCE

9.1 Always ensure that the O-ring seal is in place and in good

condition. Always check this each time prior to ﬁtting the

appliance. Replace the O-ring if it is damaged or worn.

9.2 New sealing O-rings are available from your local Primus

dealer.

10. SERVICE AND REPAIR

10.1 If you cannot rectify any fault by following these

instructions, return the appliance to your local Primus

dealer.

10.2 Never attempt any other maintenance or repair.

10.3 Never modify the appliance. This may cause the appliance

to become unsafe.

11. SPARES AND ACCESSORIES

11.1 Use only Primus branded spares and accessories.

Be careful when ﬁtting spares and accessories. Avoid

touching hot parts.

11.2 Use only PRIMUS PowerGas gas cartridges 2202, 2206

and 2207 (Propane/Isobutane/Butane mix) with this

appliance.

11.3 Spares

732100 Jet nipple

733790 O-ring (4-pack)

730800 Mantle (thorium and asbestos-free)

720630 Frosted lantern glass

A footrest is available as an optional accessory for gas

cartridge 721170 (for extra stability).

11.4 In the event of difﬁculty in obtaining spare parts or

accessories, consult the Primus distributor in your

country. Visit www.primus.se
