Pro's Kit MT-1210 User manual

Multimeter
MT-1210
3 1/2經濟款數位電錶
User’s Manual
1st Edition, 2020
©2020 Copyright by Prokit’s Industries Co., Ltd.

1
SAFETY INFORMATION
This multimeter has been designed according to IEC 1010
concerning electronic measuring instruments with an overvoltage
category (CAT II) and pollution 2. Follow all safety and operating
instructions to ensure that the meter is used safely and is kept in
good operating condition. Full compliance with safety standards can
be guaranteed only with test leads supplied. If necessary, they must
be replaced with the type specified in this manual.
SAFETY SYMBOLS
Important safety information, refer to the operating manual.
Dangerous voltage may be present.
Earth ground.
Double insulation (Protection class II).
Fuse must be replaced with rating specified in the manual.
MAINTENANCE
• Before opening the case, always disconnect test leads from all
energized circuits.
• For continue protection against fire; replace fuse only with the
specified voltage and current ratings: F 500mA/250V(Quick
Acting)
• Never use the meter unless the back cover is in place and
fastened completely.
• Do not use abrasives or solvents on the meter. To clean it using a
damp cloth and mild detergent only.

2
DURING USE
• Never exceed the protection limit values indicated in specifications
for each range of measurement.
• When the meter is linked to measurement circuit, do not touch
unused terminals.
• Never use the meter to measure voltages that might exceed 500V
above earth ground in category II installations.
• When the value scale to be measured is unknown beforehand, set
the range selector at the highest position.
• Before rotating the range selector to change functions, disconnect
test leads from the circuit under test.
• When carrying out measurements on TV or switching power
circuits always remember that there may be high amplitude
voltages pulses at test points, which can damage the meter.
• Always is careful when working with voltages above 60V dc or 30V
ac rms. Keep fingers behind the probe barriers while measuring.
• Before attempting to insert transistors for testing, always be sure
that test leads have been disconnected from any measurement
circuits.
• Components should not be connected to the hFE socket when
making voltage measurements with test leads.
• Never perform resistance measurements on live circuits.
GENERAL DESCRIPTION
The meter is a handheld 3 1/2 digital multimeter for measuring DC
and AC voltage, DC current, Resistance, Diode, Transistor and
Continuity Test and 1.5V battery test.
The Back light of display is optional.

N/P ebce
3
Display
1. 3 1/2 digit, 7 segment, 15mm high LCD.
2. Back light
When this button is pushed, the Back light of display is on; press
the Back light button once, and the backlight is turned off.
3. Rotary switch
This switch is used to select functions and desired ranges as well
as to turn on/off the meter.
1
4
5
6
2
3
7

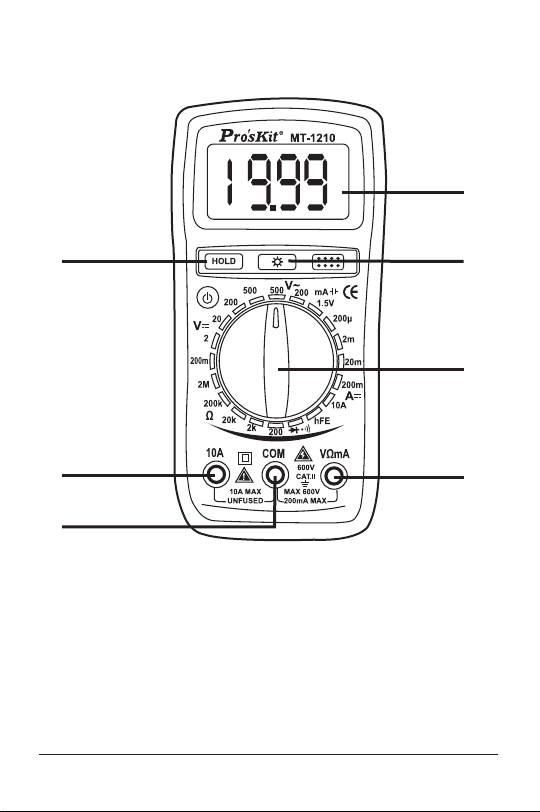

FRONT PANEL DESCRIPTION

4
4. Hold button
When this button is pushed, the display will keep the last reading
and " " symbol will appear on the LCD until pushing it again.
5. "10A" jack
Plug in connector for red test lead for 10A measurement. "COM"
jack
6. Plug in connector for black (negative) test lead. "VmA" jack
7. Plug in connector for red (positive) test lead for voltage,
resistance and current (except 10A) measurements.
SPECIFICATIONS
Accuracy is specified for a period of one year after calibration and at
18°C to 28°C(64°F to 82°F) with relative humidity to 80%.
GENERAL
Maximum voltage between
terminals and earth ground
Fuse protection
Power
Display
Measuring method
Overrange Indication
Polarity indication
Operating environment
Storage temperature
Low battery indication
Size
Weight

5

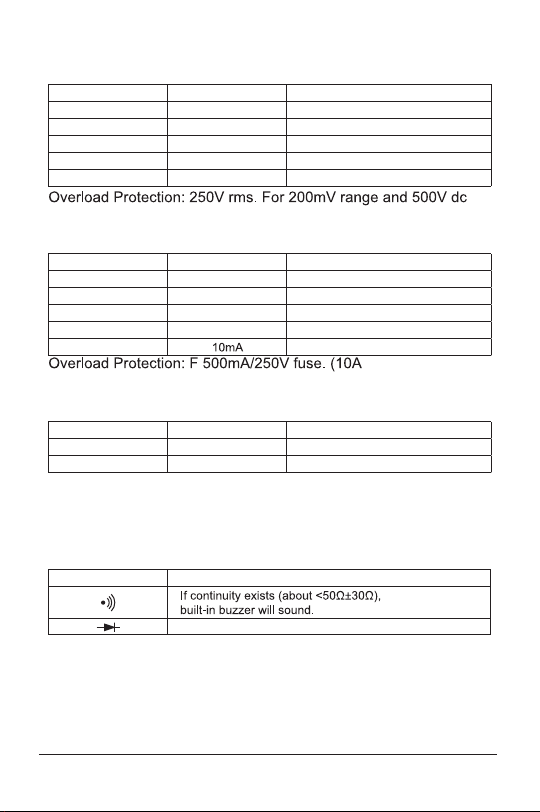

DC VOLTAGE
or rms. ac for other ranges.
DC CURRENT
range unfused)
AC VOLTAGE
Overload Protection: 500V dc or rms. ac for all ranges.
Frequency range: 40Hz to 400Hz. Response: Average respond-
ing, calibrated in rms. of a sine wave.
DIODE & CONTINUITY
Range Resolution Accuracy
200mV 100µV ±1% of rdg ± 2 digits
2V 1mV ±1% of rdg ± 2 digits
20V 10mV ±1% of rdg ± 2 digits
200V 100mV ±1% of rdg ± 2 digits
500V 1V ±1.2% of rdg ± 5 digits
Range Resolution Accuracy
200µA 100mA ±2% of rdg ± 5 digits
2mA 1µA ±2% of rdg ± 5 digits
20mA 10µA ±2% of rdg ± 5 digits
200mA 100µA ±2% of rdg ± 5 digits
10A ±3% of rdg ± 5 digits
Range Resolution Accuracy
200V 100mV ±2.5% of rdg ± 10 digits
500V 1V ±2.5% of rdg ± 10 digits
Range Description
Show the approx. forward voltage drop of the diode.

6
Overload Protection: 250V dc or rms. ac.
RESISTANCE
Maximum Open Circuit Voltage: 2.8V
Overload Protection: 250V dc or rms. ac for all ranges.
TRANSISTOR hFE TEST (0-1000)
BATTERY TESTING
Range Resolution Accuracy
±1% of rdg ± 5 digits
±1% of rdg ± 5 digits
±1% of rdg ± 5 digits
±1% of rdg ± 5 digits
±1.5% of rdg ± 5 digits
200
2k
20k
200k
2M
0.1
1
10
100
1k
Range Test Range Test Current Test Voltage
NPN & PNP 0-1000 Ib=10µA Vce=2.8V
±2.5% of rdg +2 digits
Range Accuracy
1.5V
OPERATING INSTRUCTIONS DC VOLTAGE
MEASUREMENT
1. Connect the red test lead to the "V.Ω.mA" jack and the black lead
to the "COM" jack.
2. Set rotary switch at desired DCV position. If the voltage to be
measured is not known beforehand, set range switch at the
highest range position and then reduce it until satisfactory
resolution is obtained.
3. Connect test leads across the source or load being measured.
4. Read voltage value on the LCD display along with the polarity of
the red lead connection.

7
Set the rotary switch at desired ”V~”range position.

8
TRANSISTOR TEST
1. Set the rotary switch at "hFE" position.
2. Determine whether the transistor under testing is NPN or PNP
and locate the emitter base and collector leads. Insert the leads
into proper holes of the hFE socket on the front panel.
3. Read the approximate hFE value at the test condition of base
current 10µA and Vce 2.8V.
NOTE:
To avoid electrical shock, remove test leads from measurement
circuits before testing a transistor.
AUDIBLE CONTINUITY TEST
1. Connect red test lead to "V.Ω.mA", black test lead to “COM”.
2. Set range switch to " " position.
3. Connect test leads to two points of circuit to be tested. If
continuity exists, built-in buzzer will sound.
BATTERY TEST
1. Connect the red test lead to "V.Ω.mA" jack and black test lead to
the "COM" jack
2. Set the rotary switch at desived "1.5V mA " position
3. Connect the red test lead to the battery ”+” and the black test
lead to the battery “-”.
4. Read mA value on the LCD display. If the value is less than
40mA, it means the battery is low.

9
WARNING
To avoid electric shock, be sure the thermocouple has been
removed before changing to another function measurement.
BATTERY & FUSE REPLACEMENT
If " " appears on display, it indicates that the battery should
be replaced.
Fuse rarely need replacement and blow almost always as a
result of operator’s error.
To replace battery & fuse (500mA/250V) remove the 2 screws
in the bottom of the case. Simply remove the old, and replace
with a new one.
Be careful to observe battery polarity.
WARNING
Before attempting to open the case, always be sure that test
leads have been disconnected from measurement circuits.
Close case and tighten screws completely before using the
meter to avoid electrical shock hazard.
ACCESSORIES
• Operator’s instruction manual
• Set of test leads
• Holster

10
簡介
本系列儀錶是一種性能穩定、高可靠性和防跌落性能的小型掌上型3 1/2位
元數位多用錶。儀錶採用字高15mm的液晶顯示器，讀數清晰。整機電路
設計以大型積體電路雙積分A/D轉換器為核心，並配以超載保護電路，使
之成為一台性能優越小巧的工具儀錶。
此系列儀錶可用來測量直流和交流電壓、直流電流、電阻、二極體、電晶
體、1.5V電池測量和電路通斷測試。
安全資訊
MT-1210 3 1/2經濟款數位電錶是根據IEC1010 600V(CAT II)和污染等級2設
計的。為保證儀錶能準確安全使用，請認真閱讀使用說明書。
安全標誌
重要的安全資訊，應參閱說明書
高壓危險
地
雙重絕緣（II類安全設備）
保險絲必須按說明書指定的規格更換
維護
• 在打開後蓋之前，測試錶棒應斷開測量電路。
• 為保護儀錶的內部線路，更換保險絲必須使用相同的規格，本系列儀表
使用的保險絲規格為：F 500mA/250V（快速）。
• 在後蓋未蓋妥，螺絲未擰緊前，切勿使用儀錶。
• 清潔儀錶只能使用溼布和少量清滌劑，切忌用化學溶劑擦表殼。
• 如觀察到有任何異常，該儀錶應立即停止使用並送維修。

N/P ebce
11

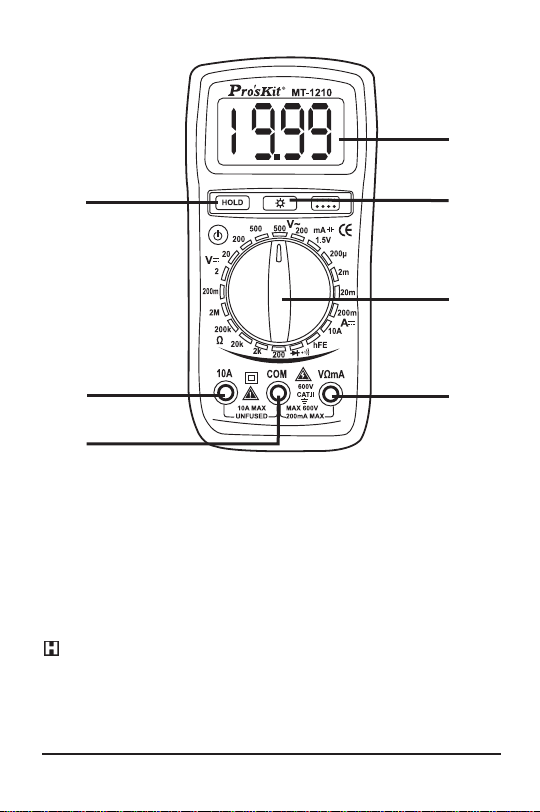

1. 3 1/2位、字高15mm 7段LCD顯示器
2. 背光 BACK LIGHT
按下BACK LIGHT鍵，背光點亮，再按一次該鍵，關閉背光。
3. 功能量程開關
用於選擇各功能和量程
4. 數據保持開關HOLD
在測量中按HOLD鍵，儀錶顯示器上將保持測量的最後讀數並且LCD上顯示" "
符號；再按一次HOLD鍵取消數據保持，恢復到正常測量狀態
5. 10A插孔
6. COM插孔
7. VΩmA插孔
1
4
5
6
2
3
7

12
使用注意事項
• 儀錶只能和所配備的測試錶棒一起使用才符合安全標準的要求。如測試
錶棒破損需要更換，必須換上同型號或相同電氣規格的測試錶棒。
• 切勿超過每個量程所規定的輸入極限值。
• 當儀錶正在測量時，不要觸及沒有使用的輸入端。
• 在不能確定被測量的大小範圍時，將功能量程開關置於最大量程位置。
• 在功能量程開關轉換之前，應使測試錶棒與被測電路處於開路狀態。
·進行線上電阻測量前，應關斷電路中所有電源並將所有電容器放電。
• 測量高於60V直流30V交流以上的電壓時，務必小心，切記手指不要超
過測試錶棒擋手部份。
• 測量電視機或開關電源時，應注意電路中可能存在會損壞儀表的脈衝。
• 在測試電晶體前，必須確保測試錶棒沒有連接到任何被測試電路。
• 在測試錶棒測量電壓前，必須確保電子元件連接在電晶體測試座上。
技術指標
準確度：±%讀數 ±字數，保證期1年。
環境溫度：18°C 至28°C 。環境溼度：80%。
一般特性：
電壓輸入端和地之間最大電壓 ：CAT II 600V
保險管 ：F 500mA/250V
電源 ：9V 電池，NEDA 1604 或 6F22
最大顯示值 ：1999
過量程指示 ："0L"
極性顯示 ：負極性顯示"-"
工作溫度 ：0 到 40°C
儲存溫度 ：10°C 到 50°C
低電壓指示 ：顯示器顯示" "
外型尺寸 ：147mmx74mmx35mm
重量 ：約180g

13
直流電壓測量
超載保護： 200mV 量程 250V dc 或rms ；其餘量程 500V dc 或rms 。
量程 分辨力 準確度
200mV 100µV ±1%讀數± 2
字
2V 1mV ±1%讀數± 2
字
20V 10mV ±1%讀數± 2
字
200V 100mV ±1%讀數± 2
字
500V 1V ±1.2%
讀數±5字
直流電流測量
超載保護： 保險絲（ 10A 量程無保險絲）。
量程 分辨力 準確度
200µA 100mA ±2%讀數± 5字
2mA 1µA ±2%讀數± 5字
20mA 10µA ±2%讀數± 5字
200mA 100µA ±2%讀數± 5字
10A 10mA ±3%讀數± 5字
交流電壓測量
超載保護： 500V dc 或rms 。 頻率範圍： 40Hz 到400Hz 。
顯示：平均值（正弦波有效值）。
量程 分辨力 準確度
200V 100mV ±2.5%讀數± 10字
500V 1V ±2.5%讀數± 10字
電阻
最大開路電壓： 2.8V
超載保護： 250V dc 或rms
量程 分辨力 準確度
±1%讀數± 5
字
±1%讀數± 5
字
±1%讀數± 5
字
±1%讀數± 5
字
±1.5%
讀數± 5 字
200
2k
20k
200k
2M
0.1
1
10
100
1k

14
二極體和電路通斷測試
超載保護： 250V dc 或rms. ac
電晶體hFE測試(0-1000)
電池測試
量程 說明
導通電阻小於50Ω±30Ω，機內蜂鳴器響。
顯示近似二極體正向電壓值。
量程 測試範圍 測試電流 測試電壓
NPN & PNP 0-1000 Ib=10µA Vce=2.8V
量程 準確度
+

15
使用方法
操作前注意事項：
1. 接通電源，先檢查9V電池，如果電池電壓不足，" " 將顯示在顯示器
上，這時則需要更換電池。如果顯示器上沒有顯示" "，則按以下步
驟操作。
2. 測試錶棒插孔旁邊的 " " 符號，表示輸入電壓或電流不應超過指示
值，這是為了保護內部線路免受損傷。
3. 測試之前，功能量程開關應置於您所需要的量程。
直流電壓測量
1. 將紅色錶棒插入 "VΩmA" 插孔，黑色錶棒插入 "COM" 插孔。
2. 將功能量程開關置於 量程範圍，並將測試錶棒連接到待測試電源或
負載上，紅色錶棒所接端的極性將同時顯示於顯示器上。
注意
1. 如果被測量電壓範圍事先不知道，請將功能量程開關置於最大量程，然
後逐漸降低直至取得滿意的分辨力。
2. 如果顯示器只顯示 "0L" ，這表示已經過量程，功能量程開關應置於更
高量程。
3. 不要輸入高於500V的電壓，顯示更高電壓是可能的，但有損壞儀錶內
部線路的危險。
4. 在測量高壓電時，要特別注意避免觸電。
直流電流測量
1. 將黑色錶棒插入COM插孔，當被測電流不超過200mA時，紅色色錶棒插
入 "V. .mA" 插孔。如果被測電流在 200mA和10A之間，則將紅色錶棒
插入10A插孔。
2. 將功能量程開關置於所需要的A 量程位置，並將測試錶棒串連接入到
待測負載上，電流值顯示器紅色錶棒連接的極性。
注意
1. 如果被測電流範圍事先不知道，請將功能量程開關置於最大量程，
然後逐漸降低直至取得滿意的分辨力。
2. 如果顯示器只顯示 "0L" ，這表示已經過量程，功能量程開關應置於更
高量程。
3. 測試錶棒插孔旁邊的 " " 符號，表示最大輸入電流是200mA或10A取
決於所使用的插孔，過量的電流將燒壞保險絲。 10A量程無保險絲保護。

16
交流電壓測量
1. 將紅色錶棒插入 "VΩmA" 插孔，黑色錶棒插入 "COM" 插孔。
2. 將功能量程開關置於V~量程範圍，並將測試錶棒連接到待測試電源或負
載上。
注意：參看直流電壓測量注意事項1、2 、3和4。
電阻測量
1. 將黑色錶棒插入COM插孔，紅色錶棒插入V/Ω/Hz插孔。
2. 將功能量程開關置於所需要的Ω量程位置，將錶棒並接到被測電阻上，
從顯示器上讀取測量結果。
注意
1. 如果被電阻值超過所選擇量程的最大值，將顯示過量程 "0L" ，此時應選擇
更高的量程。在測量以上的電阻時，可能需要幾秒鐘後讀數才會穩定。這
對於高阻值測量是正常的。
2. 當無輸入時，例如開路情況，儀錶顯示 "0L" 。
3. 檢查線上電阻時，必須先將被測線路內所有電源關斷，並將所有電容器
充分放電。
二極體測試
1. 將黑色錶棒插入COM插孔，紅色錶棒插入"V.Ω.mA"此時紅色錶棒極性為
"+" 。
2. 將功能量程開關置於 量程位置，將紅色錶棒接到被測二極體的正極
，黑色錶棒接到二極體的負極，由顯示器上讀取被測二極體的近似正向
壓降值。
電路通斷測試
將黑色錶棒插入COM插孔，紅色錶棒插入"V.Ω.mA"。將功能量程開關置於
量程" "位置，將錶棒並接到被測電路的兩點。如果該兩點間的電阻低
於約50Ω±30Ω，內置蜂鳴器會發出響聲指示該兩點間導通。
電晶體測試
1. 將功能量程開關置於hFE位置。
2. 判斷被測電晶體是PNP還是NPN型，將基極、發射極和集電極分別插入
儀錶面板上電晶體測試插座的相應孔內。
3. 由顯示器上讀取hFE的近似值。測試條件為：1b=10μA、Vce=2.8V。

17
警告
為避免電擊，在打開後蓋之前，應檢查確信測試錶棒已斷開測
量電路。
在使用儀表之前，應檢查確信後蓋已上緊。
電池測試
1. 將功能量程開關置於1.5V mA 位置，紅色錶棒接入VΩmA，黑色錶
棒插入COM插孔，並將測試錶棒連接到測試電池上。
2. 在額定負載下，1.5V電池工作電流不能低於40mA，若顯示低於40mA，
表示電池電量不足。
更換電池和保險絲
1. 在正常情況下，一般不需要更換保險絲。更換保險絲及電源需要拔去錶
棒和關斷電源後進行。旋出後蓋上的兩個螺絲即可打開表殼。
2. 本錶使用的保險絲規格為：500mA/250V快速熔斷型。更換保險絲必須
使用相同的規格。
3. 本錶使用的電池為：9V NEDA 1604或6F22。更換電池需用同一型號電
池。
4. 更換電池或保險絲後，必須上緊後蓋才能使用儀錶。
附件
• 使用說明書 一本
• 測試棒 一附
• 橡皮套

18
簡介
本系列儀錶是一種性能穩定、高可靠性和防跌落性能的小型掌上型3 1/2位
元數位多用錶。儀錶採用字高15mm的液晶顯示器，讀數清晰。整機電路
設計以大型積體電路雙積分A/D轉換器為核心，並配以超載保護電路，使
之成為一台性能優越小巧的工具儀錶。
此系列儀錶可用來測量直流和交流電壓、直流電流、電阻、二極體、電晶
體、1.5V電池測量和電路通斷測試。
安全資訊
MT-1210 3 1/2經濟款數位電錶是根據IEC1010 600V(CAT II)和污染等級2設
計的。為保證儀錶能準確安全使用，請認真閱讀使用說明書。
安全標誌
重要的安全資訊，應參閱說明書
高壓危險
地
雙重絕緣（II類安全設備）
保險絲必須按說明書指定的規格更換
維護
• 在打開後蓋之前，測試錶棒應斷開測量電路。
• 為保護儀錶的內部線路，更換保險絲必須使用相同的規格，本系列儀表
使用的保險絲規格為：F 500mA/250V（快速）。
• 在後蓋未蓋妥，螺絲未擰緊前，切勿使用儀錶。
• 清潔儀錶只能使用溼布和少量清滌劑，切忌用化學溶劑擦表殼。
• 如觀察到有任何異常，該儀錶應立即停止使用並送維修。

N/P ebce
19
1. 3 1/2位、字高15mm 7段LCD顯示器
2. 背光 BACK LIGHT
按下BACK LIGHT鍵，背光點亮，再按一次該鍵，關閉背光。
3. 功能量程開關
用於選擇各功能和量程
4. 數據保持開關HOLD
在測量中按HOLD鍵，儀錶顯示器上將保持測量的最後讀數並且LCD上顯示"
"符號；再按一次HOLD鍵取消數據保持，恢復到正常測量狀態
5. 10A插孔
6. COM插孔
7. VΩmA插孔
1
4
5
6
2
3
7
