PRODEM PHP 220 User manual

Parts List
Hydraulic Pulverizer
PHP 220
Parts No.: MPACKR.0009<D>
Revision Date: 2010-12-20
©ProDem

- 2 -
INSTRUCTIONS FOR USE 사용지침
This parts manual describes the configuration of the part
components of the product and is intended only to assist
to order spare parts for maintenance work
This manual contains no safety information for operating
the product or maintenance work. Please observe the
safety instructions described in the relevant operation
manual.
The illustrations shown in this manual is not appropriate
for workshop instructions, so they should not be used
for assembling or disassembling the product. Please
refer to the workshop manual for that purpose.
Use ProDem genuine parts only.
Warranties do not cover damages that have been
caused or aggravated by use of non-genuine parts.
For product warranty, please refer to the warranty
conditions provided separately.
The illustrations in this manual show only the overall
shapes and positions of the part components so they
may not be identical with the actual parts.
For the purpose of continued product improvement,
some information in this manual could be changed
without prior notice, and might be differ from your
product which was not covered by this publication.
If you found the information that is unclear or not
corresponding with the actual product, contact ProDem
or ProDem distributor.
본 부품목록은 제품을 구성하는 부품 정보를 기술하는
것으로서, 제품의 유지보수와 정비 시 올바른 부품
주문을 위한 것입니다.
제품취급상의 안전에 관한 사항은 본 부품목록에 포함
되어 있지 않으므로, 제품의 사용과 정비에 관련된
안전지침에 대하여는 반드시 취급설명서를 참고하시기
바랍니다.
본 부품목록의 그림은 제품의 분해·조립 등 정비작업에
이용하기에는 적합하지 않습니다. 제품의 유지보수와
정비작업 시에는 관련 취급설명서 또는 정비지침서를
이용하여 주시기 바랍니다.
프로댐 순정부품만을 사용하십시오.
비 순정부품의 사용으로 인하여 발생되거나 심화된
제품 손상은 보증 범위에 포함되지 않습니다.
제품 보증에 관한 안내는 별도의 제품 보증규정을
참고하시기 바랍니다.
본 부품목록의 그림은 부품의 개략적인 형상과 위치만을
표시합니다. 따라서, 그림상의 부품 형상은 실제 부품과
차이가 있을 수 있습니다.
지속적인 제품 개선을 위해 본 부품목록의 일부 내용이
사전 통지 없이 변경될 수 있으며, 또한 출판시기의
차이로 인하여 고객이 소유하신 제품에 적용된 변경
사항이 반영되지 않았을 수 있습니다.
내용 중 불명확한 사항이나 제품 변경으로 인하여
실제 제품과 차이가 있는 경우, 당사 서비스센터 또는
가까운 대리점에 문의하여 주십시오.

- 3 -
How to use this parts manual:
부품목록의 사용법:
<Example>
<보기>
RX-20 – CYLINDER UNIT
실린더 유닛
ITEM
항 목
PART NO.
품 번 PART NAME 품 명
QTY
수량
S / N
적용호기
R
E
M
A
R
K
S
비 고
+ X123-9001 Cylinder Unit 실린더 유닛 2
1 X123-1001 Cylinder Housing 실린더 하우징 1
2 X123-9002 Rod Cover Ass’y 로드 커버 조립품
1
3 X123-1002 -Rod Cover -로드 커버 -1 ~199 [R X123-1002A]
X123-1002A -Rod Cover -로드 커버 -1 200~
4 A456-2001 -Slide Seal -슬라이드 씰 -2 [K1]
4-1 A456-2002 --Seal Ring --씰-링 --1 [K1] [D]
4-2 A456-2003 --O-Ring --O-링 --1 [K1] [D]
5 A456-2004 -Dust Wiper -더스트 와이퍼 -1 [K1]
6 X123-1003 Rod 로드 1
7 X124-1005 Piston 피스톤 1
Ÿ
Ÿ
Ÿ
Ÿ
Ÿ
Ÿ
Ÿ
Ÿ
Ÿ
1. Model name: Identification name of the product
2. Title: Title name of the assembly shown in
the page
1. 기종명 : 제품의 기종명
2. 조립품 이름 : 해당 페이지의 표제 조립품 이름
2
1
3
4
5
6
7
8
5

- 4 -
3. Item: Key number which shows the referring
number of the part in corresponding
illustration.
For a revised part which replaces the
old one with same item number, the
item is not shown.
Item numbers are not always in
sequence.
[+]」..... Represent the title assembly
containing the entire part in the
illustration.
[*] with the same item number.....
Represent selectable parts
depending on product version.
4. Part No.: Identification number of the part or
assembly.
The part number might be omitted
when the part cannot be supplied
separately.
5. Part Name: Part name of the part.
The parts without a prefix in front of
the part name are independent
component parts or subassemblies
belong to the title assembly in
corresponding list.
Prefix ‘-‘…. The parts marked with the prefix ‘-
‘ in front of the part name are
component parts belong to the
subassembly shown above of the
rows of these parts.
Prefix ‘--‘… The parts marked with the prefix ‘--
‘ are component parts of the ‘-
‘ marked subassembly containing
these parts.
3. 항번 : 해당 부품 또는 조림품의 지시번호
설변으로 변경된 부품의 경우, 이전
부품 하단에 항번 없이 표기됩니다.
항번은 연속된 숫자가 아닐 수
있습니다.
[+]」..... 그림 내의 모든 부품을 포함하는
표제 조립품의 경우, 항번이 「+」로
표기됩니다.
[*]」..... 항번 뒤에「*」가 표기된 같은 항번의
부품은 버전에 따라 선택되는 부품을
나타냅니다.
4. 품번 : 부품 또는 조립품의 고유번호
개별적으로 공급되지 않는 부품의 경우
품번이 표기되지 않습니다.
5. 품명 : 부품 또는 조립품의 명칭
품명 앞에「-」또는「--」가 붙지 않은
경우, 해당 부품 또는 조립품이 표제
조립품의 한 단계 하위 부품임을
나타냅니다.
기호「-」..... 품명 앞에「-」가 붙은 경우, 표제
조립품의 한 단계 하위 조립품을
구성하는 부품 또는 조립품으로서
표제 조립품의 두 단계 하위부품을
나타냅니다.
기호「--」…. 품명 앞에「--」가 붙은 경우, 상기「-」가
붙은 조립품을 구성하는 하위 부품
으로서 표제 조립품의 세 단계
하위부품을 나타냅니다.

- 5 -
6. Qty: Quantity used for one unit of their
parent assembly containing the parts.
When the quantity of the title
assembly is blank, refer to the page
shown with ‘►’, but when it is not
blank, it represents the quantity used
for one unit of the product.
For the parts with the prefix ‘-‘ or ‘--‘ in
front of their part name, the quantity is
expressed with that prefix.
AR… As many as required
(variable quantity depending on the
product)
7. S/N: Serial number of the product which
those parts are applied
Parts without serial no. indications are
used in every product regardless of
serial number.
8. Remarks: Supplementary comment. Refer to the
following for the code within [ ].
A….. The parts with this code
can be used interchangeably with
each other.
R….. The part with this code is no longer
manufactured as a result of a
revision and replaced by the new
part whose part number follows this
code.
K….. The part with this code is contained
in the service kit whose item number
follows this code.
D….. The part with this code cannot be
supplied separately. The assembly
part containing this part should be
ordered.
S….. Non-standard part which can be
supplied by separate order
6. 수량 : 해당 상위부품 1 세트 분에 사용되는
수량
표제 조립품의 수량이 공란으로 표시
되는 경우, 제품 1 대 분에 사용되는
조립품의 전체 수량은 「►」 기호
뒤에 표시되는 페이지를 참조하시기
바랍니다.
표제 조립품의 수량이 공란이 아닌
경우, 그 수량은 제품 1 대 분에 사용
되는 조립품의 전체 수량을 나타냅니
다.
품명 앞에「-」또는「--」가 붙은 경우
수량 앞에도 동일한 기호가 표기됩니다.
AR… 제품 호기마다 사용되는 수량이
다름을 나타냅니다. (예: 쉼)
7. 적용호기 : 해당 부품이 적용된 호기번호
적용호기가 표기되지 않은 부품은
호기번호에 관계없이 전호기에 사용된
부품입니다.
8. 비고 : 부품에 대한 추가 설명. [ ]안에
표기된 코드에 대한 설명은 다음과
같습니다.
A….. 상호 대체 가능한 부품으로서 임의로
선택하여 사용 가능합니다.
R….. 설계 변경으로 생산이 중지된 부품
입니다. ‘R’ 다음에 표기된 품번으로
대체하여 주십시오.
K….. 서비스 키트에 포함된 부품입니다.
항번이 ‘K?’인 서비스 키트를 참조
하십시오.
D….. 개별 공급 불가 부품입니다.
이 부품의 상위 조립품을 주문하여
주십시오.
S….. 별도로 공급되는 부품입니다.
제품과 따로 주문하여 주십시오.

- 6 -
How to order parts:
Please note the full model name and serial number of
your product. This code can be found on the nameplate
of your product. Compare the parts to order with the
corresponding parts in the drawings in this parts manual
and note the part numbers to order.
When ordering parts, please specify detail part names
as shown in the following example,
§ Model name of product: RX-20
§ Serial number: 135
§ Part No.: A123-4567
§ Part name: Pin
§ Quantity: 2
§ Purchaser’s name & address: . . . .
부품의 주문방법 :
부품을 주문하기 전에 제품의 정확한 기종명과 호기
번호를 확인하여 주십시오. 기종명과 호기번호는 제품에
부착된 명판에 기재되어 있습니다. 본 부품목록에서
주문하고자 하는 부품을 찾아 실제 부품과 전개도상의
부품이 동일한 것인지 확인하여 주십시오.
부품 주문 시에는 아래와 같이 제품정보와 주문할
부품에 대한 내용을 명기하여 가까운 대리점 또는
당사로 연락하여 주시기 바랍니다.
§ 제품의 기종명 : RX-20
§ 호기번호 : 135
§ 품번 : A123-4567
§ 품명 : Pin
§ 주문 수량 : 2
§ 성명과 주소, 연락처 등 : . . . .

PHP220-Rev0/101220
- 7 -
TABLE OF CONTENTS
목
차
INSTRUCTIONS FOR USE ............................................................................................................................... 2
사용지침
Mounting Dimensions........................................................................................................................................ 8
마운팅 치수
Main Ass’y .......................................................................................................................................................10
주요 조립품

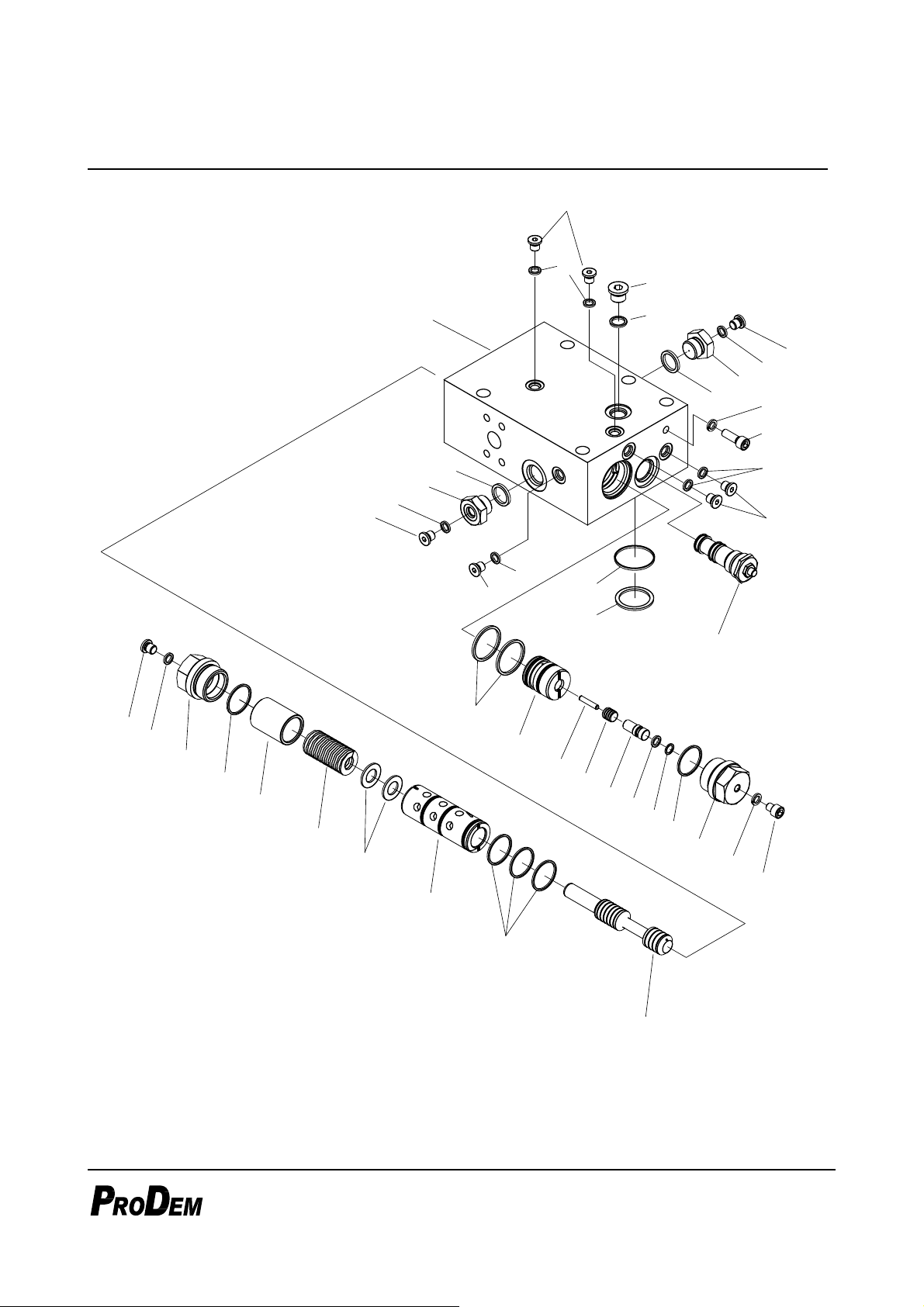

Speed-up Valve ...............................................................................................................................................14
증속 밸브
Cylinder Ass’y ..................................................................................................................................................16
실린더 조립품

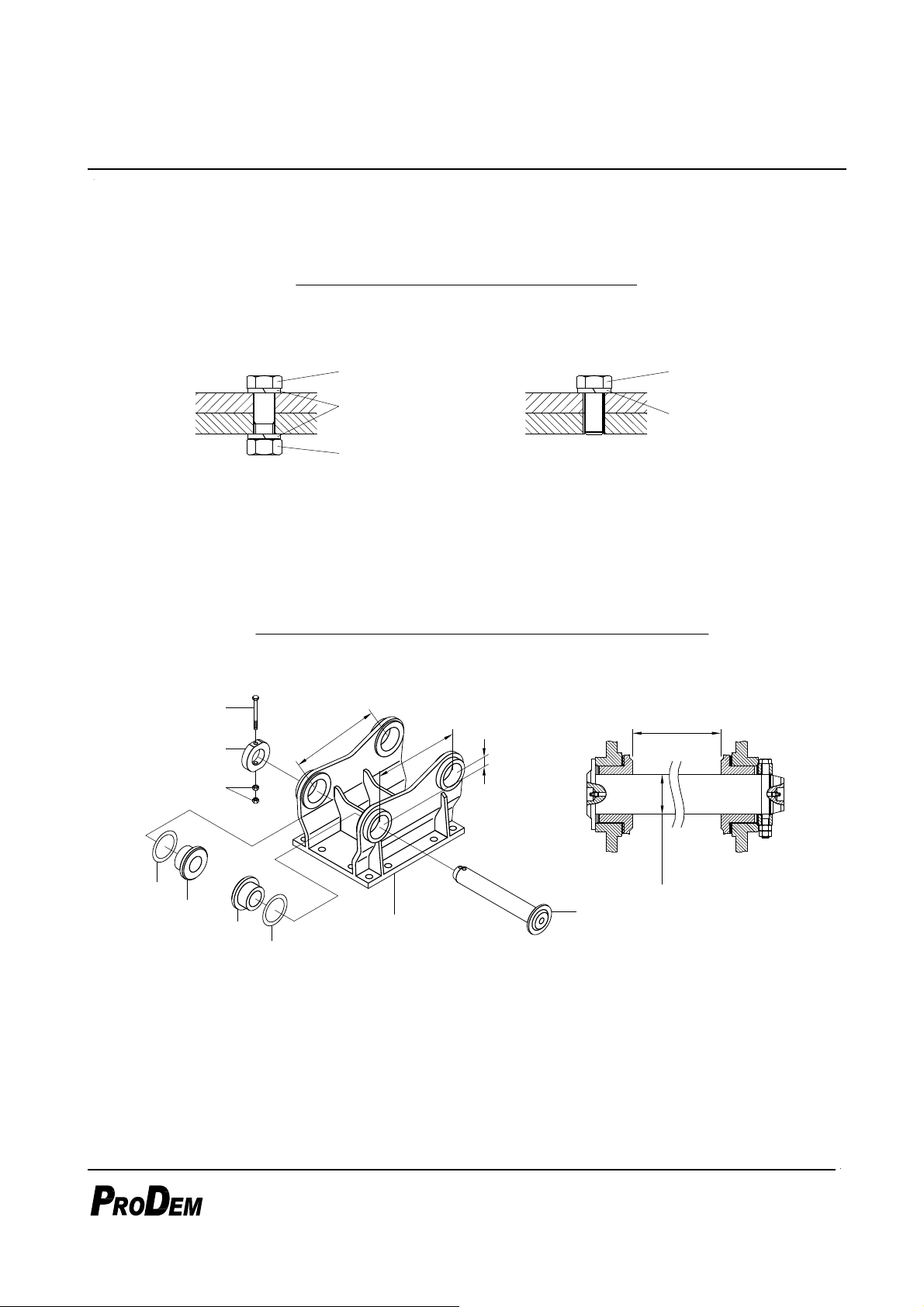

Parts for Mounting............................................................................................................................................20
조립부 구성품
Seal Kit ............................................................................................................................................................22
씰 키트
Shims ..............................................................................................................................................................23
쉼
Maintenance Tool Kit ........................................................................................................................................24
정비 공구 키트
Notes ..............................................................................................................................................................26
노트
Copyright © 2010 ProDem. All rights reserved.
This manual is copyrighted by ProDem
with all rights reserved in accordance with prevailing law. It is positively
prohibited to use or reproduce its contents in whole or in part without prior written permission.
Copyright © 2010 프로댐
본 문서의 저작권은 프로댐의 소유로써 관련법규에 의하여 보호됩니다. 문서에 의한 당사의 사전 허가 없이 무단으로
본 문서의 전부 또는 일부 내용을 복제하여 사용 또는 인용하는 행위를 금합니다.

PHP220-Rev0/101220
- 8 -

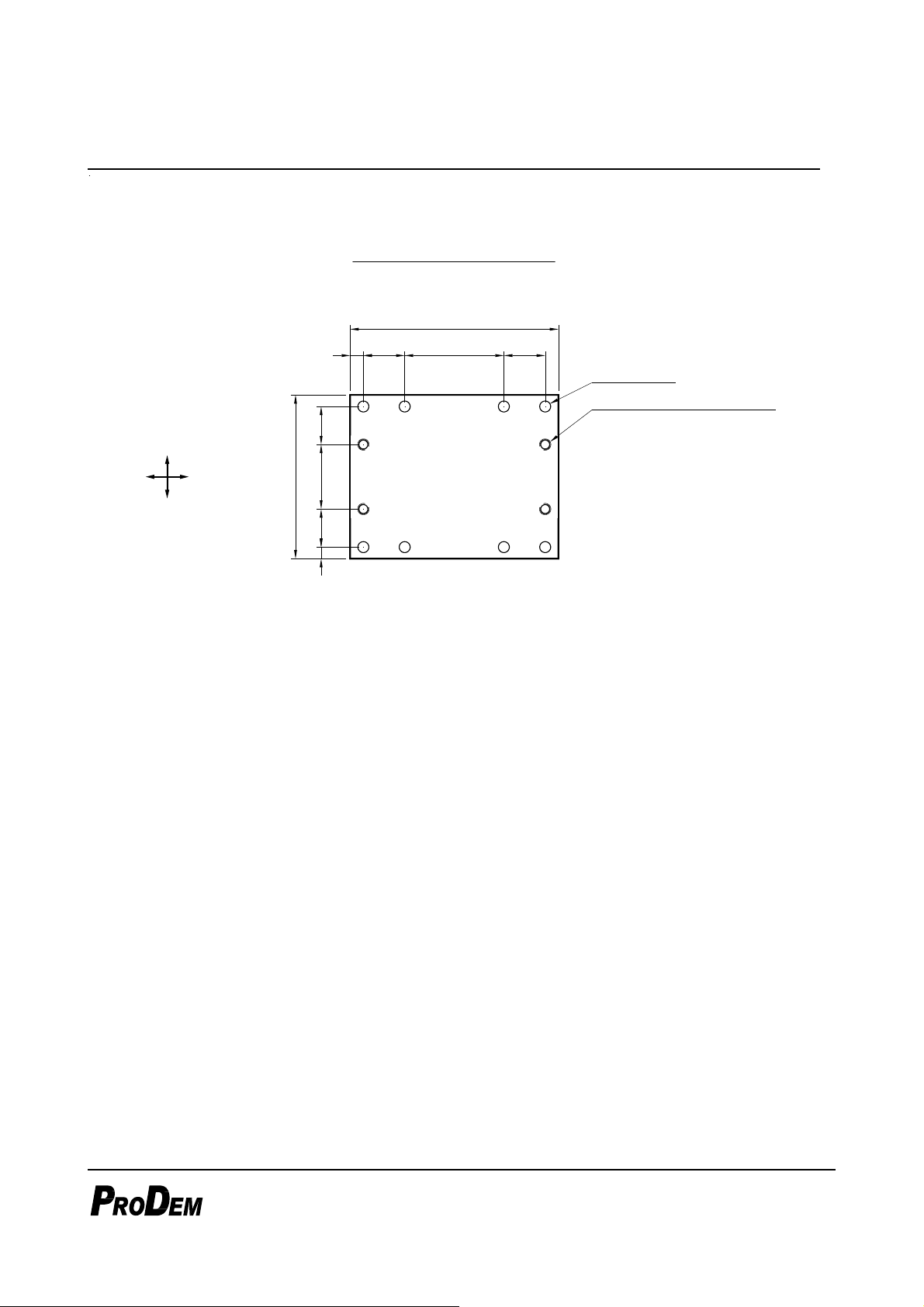

PHP220 – Mounting Dimensions
마운팅 치수
22-MTG1-0
4-M30x3.5 Threaded Holes
8-f33 Holes
Mounting Dimensions
장착부 치수
630
40 125 300 125
495
35 115 195 115
Direction of
carrier stick
(arm)
Direction of
mounting pins
( )단위
Unit: mm

PHP220-Rev0/101220
- 9 -
BLANK PAGE
빈 페이지

PHP220-Rev0/101220
- 10 -

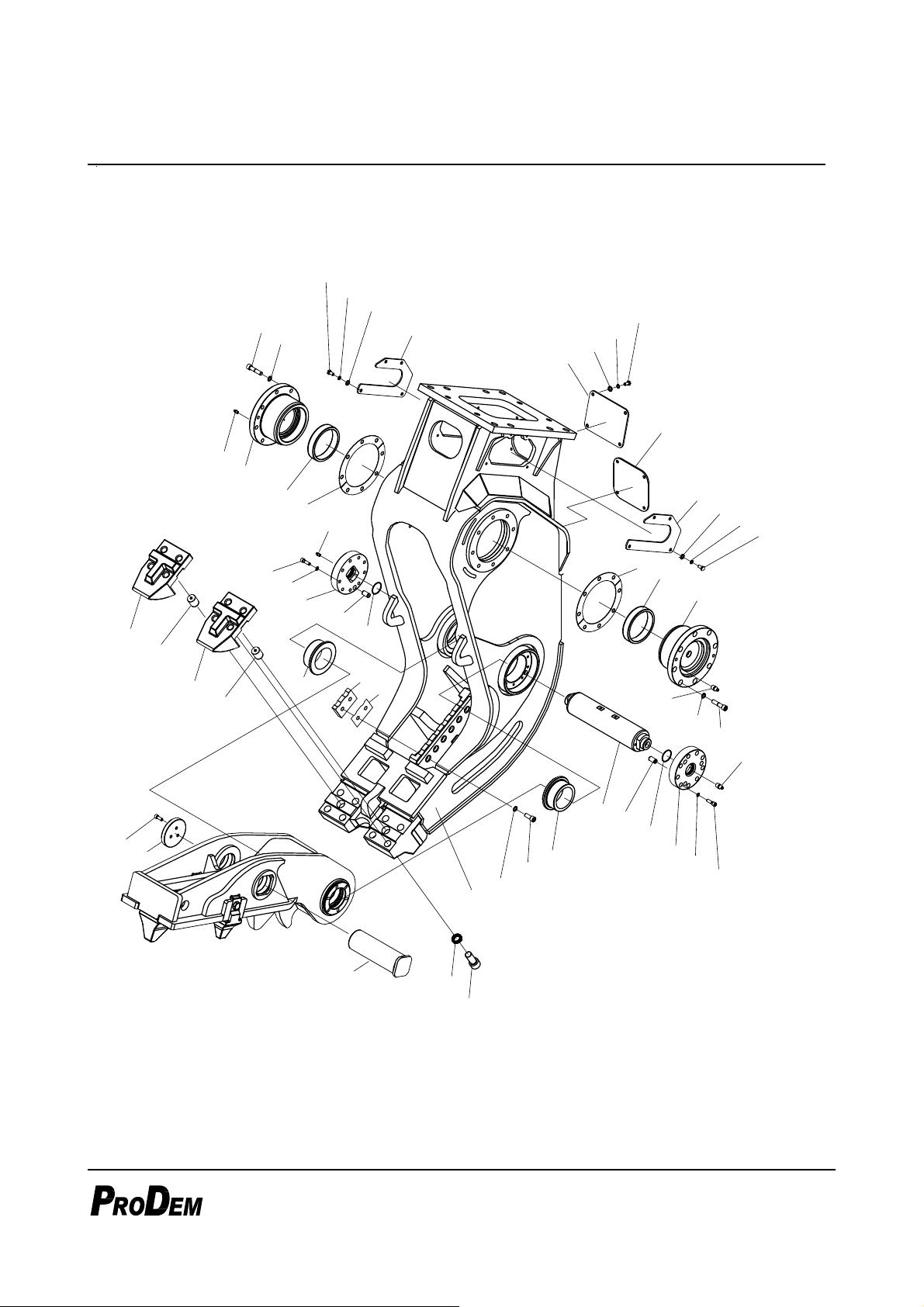

PHP220 – Main Ass’y (1/2)
주요 조립품 (1/2)
22-MAIN(1)-3
1
2
34
4
35
35
6
6
7
7
8
10
11
12
12
13
13, 14
16
16
17
18
18
19
19
19
20
23
23
23
24
24
24
25
25
27
27
28
29
29
30
30
30
30
315
9
21
21
9
26
22
31
34

PHP220-Rev0/101220
- 11 -
PHP220 – Main Ass’y (1/2)
주요 조립품 (1/2)
ITEM
항 목
PART NO.
품 번 PART NAME 품 명 QTY
수 량
S / N
적용호기
R E M A R K S
비 고
+ P202-9027C MAIN ASS’Y 메인 조립품 1
1 P202-9014 BODY 바디 1 H105~H117 [R P202-9014A]
P202-9014A BODY 바디 1 H118 [R P202-9014B]
P202-9014B BODY 바디 1 H119~H128 [R P202-9026]
P202-9026 BODY 바디 1 H129~XXX [R P202-9026A]
P202-9026A BODY 바디 1 XXX~
2 P202-5033 PIN 핀 1 XXX~XXX [R P202-5033A]
P202-5033A JAW PIN 죠 핀 1 XXX~
3 P202-5035 BUSH 부쉬 2
4 P202-5034 COVER 커버 2
5 P202-5040 BUSH 부쉬 2 [R]
6 P202-5041B BUSH 부쉬 2 XXX~XXX [R P202-5045]
P202-5045 BUSH 부쉬 2 XXX~XXX [R P202-5045A]
P202-5045A BUSH 부쉬 2 XXX~
7 P202-7007D0 SHIM 쉼 4
8 P202-7050 PLATE 플레이트 1
9 P202-4013 TOOTH; Front 투스;프론트 2
10 P202-5032 PIN 핀 1
11 P202-5020 PIN COVER 핀 커버 1
12 A021-0007A LOCK PIN 록핀 2
13 P202-7123 COVER 커버 1 ~H118 [R P202-7208]
P202-7208 COVER 커버 2 H119~
14 P202-7122 COVER 커버 1 [R P202-7208]
15 C300-4602 CUTTER BLADE 커터 블레이드 3
16 S2215461 SOCKET BOLT 소켓 볼트 18
17 S2221461 SOCKET BOLT 소켓 볼트 6
18 S2222061 SOCKET BOLT 소켓 볼트 16
19 S0115061 HEX BOLT 육각 볼트 16
20 S2215261 SOCKET BOLT 소켓 볼트 3
21 P202-5043 LOCK PIN 록핀 2
22 S2239571 SOCKET BOLT 소켓 볼트 8 ~H118 [R S2239771]
S2239771 SOCKET BOLT 소켓 볼트 4 H119~
23 S5010713 PLAIN WASHER 평 와셔 16
24 S5100711 SPRING WASHER 스프링 와셔 16
25 S5110911 SPRING WASHER 스프링 와셔 16
26 A015-0003D030 DISK LOCK WASHER
디스크 록 와셔 8
27 S5110711 SPRING WASHER 스프링 와셔 18
28 A015-0003D016 DISK LOCK WASHER
디스크 록 와셔 6
29 S8000551 O-RING O-링 2 [K1]
30 S6710042 GREASE NIPPLE 그리스 니플 5
31 C300-4700D0 SHIM 쉼 AR
32 2181-1116D001 PLUG 플러그 2 [R]
33 S2241071 SOCKET BOLT 소켓 볼트 4
34 P202-7237 COVER PLATE 커버 플레이트 1
35 P202-5046 BUSH 부쉬 2

PHP220-Rev0/101220
- 12 -
PHP220 – Main Ass’y (2/2)
주요 조립품 (2/2)
7
6
9
12
14
13
11
10
14
1
2
2
3
3
4
4
5
5
8
22-MAIN(2)-3
24
20
19
17
19
20
17
23
22
18 17
17 18 19 20
19
20
16
15
21

PHP220-Rev0/101220
- 13 -
PHP220 – Main Ass’y (2/2)
주요 조립품 (2/2)
ITEM
항 목
PART NO.
품 번 PART NAME 품 명 QTY
수 량
S / N
적용호기
R E M A R K S
비 고
1 P202-9012 JAW 죠 1 ~H128 [R P202-9024]
P202-9024 JAW 죠 1 H129~XXX [R P202-9024A]
P202-9024A JAW 죠 1 XXX~
2 P202-5037 BUSH 부쉬 2
3 2180-1106D022 DUST SEAL 더스트 씰 2 [K1]
4 P202-5036 BUSH 부쉬 2
5 A035-0003D0 SHIM 쉼 AR XXX~XXX [R A035-0004D0]
A035-0004D0 SHIM 쉼 AR XXX~
6 C300-4602 CUTTER BLADE 커터 블레이드 3
7 S2221461 SOCKET BOLT 소켓 볼트 6
8 A015-0003D016 DISK LOCK WASHER 디스크 록 와셔 6
9 C300-4700D0 SHIM 쉼 AR
10 P202-4011 TOOTH; Large 투스;라지 1
11 P202-4009 TOOTH; Small 투스;스몰 2
12 S0173571 HEX BOLT 육각 볼트 1
13 S0173171 HEX BOLT 육각 볼트 2
14 S4013241 HEX NUT 육각 너트 3
15 P202-6005A CYLINDER ASS`Y 실린더 조립품 1 ~H104 [R P202-6006]
P202-6006 CYLINDER ASS`Y 실린더 조립품 1 H105~H123 [R P202-6007]
P202-6007 CYLINDER ASS`Y 실린더 조립품 1 H124~XXX [R P202-6007A]
P202-6007A CYLINDER ASS`Y 실린더 조립품 1 XXX~XXX [R P202-6007B]
P202-6007B CYLINDER ASS`Y 실린더 조립품 1 XXX~
16 P202-6003 VALVE ASS`Y 밸브 조립품 1
17 A051-2192 O-RING O-링 4 XXX~XXX [R A081-0020] [K1]
A081-0020 FLANGE CAP 플랜지 캡 2 XXX~
19 2181-9081 SPLIT FLANGE 스플릿 플랜지 8
20 S2215461 SOCKET BOLT 소켓 볼트 16
21 H001-0030D021 HOSE 호스 1
22 S5100911 SPRING WASHER 스프링 와셔 5
23 S0166761 HEX HEAD BOLT 육각 헤드 볼트 5

PHP220-Rev0/101220
- 14 -
PHP220 – Speed-up Valve
증속 밸브
22-SUVV
1
3
2
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
17
17
17
17
18
18
19
19
19
20
20
21
21
21
21
21
21
2122
23
14
24
26
27

PHP220-Rev0/101220
- 15 -
PHP220 – Speed-up Valve
증속 밸브
ITEM
항 목
PART NO.
품 번 PART NAME 품 명
QTY
수 량
S / N
적용호기
R
E
M
A
R
K
S
비 고
+ P202-6003 VALVE ASS’Y 밸브 조립품 1
1 P202-4002 VALVE BLOCK 밸브 조립품 1
2 P202-5010 SLEEVE 슬리브 1
3 C300-5004A SPOOL 스풀 1
4 C300-5005 BUSH 부쉬 1
5 C300-5006 PISTON 피스톤 1
6 C300-5007 NIDDLE 니들 1
7 C300-5008 SPACER 스패이서 1
8 C300-5009 PLUG 플러그 1
9 C300-5010 LOCKING PISTON 록킹 피스톤 1
10 C300-5011 SPRING SPACER 스프링 스패이서 2
11 C300-5012 SPRING 스프링 1
12 C300-5013 PLUG 플러그 1
13 S2211463 SOCKET BOLT 소켓 볼트 1
14 S5110603 SPRING WASHER 스프링 와셔 2
15 C300-5015 SEQUENCE VALVE 시퀀스 밸브 1
16 C300-5014 PLUG 플러그 2
17 2181-1890D2 PLUG 플러그 8
18 A051-1282 O-RING O-링 5 [K2]
19 S8000441 O-RING O-링 3 [K2]
20 S8000241 O-RING O-링 2 [K2]
21 S8000111 O-RING O-링 9 [K2]
22 S8060110 BACK UP-RING 백업-링 2 [K2]
23 S2212263 SOCKET BOLT 소켓 볼트 1
24 A052-0020 BACK-UP RING 백-업 링 1 [K2]
26 2181-1890D4 PLUG 플러그 1
27 S8000181 O-RING O-링 1 [K2]

PHP220-Rev0/101220
- 16 -
PHP220 – Cylinder Ass’y(1/2)
실린더 조립품(1/2)
1
21
25
24
7
12
18
13
17
14
15
23
22
19
20
16
22-Cylinder-2
11
10
3
5
6
2
4
8
7
9

PHP220-Rev0/101220
- 17 -
PHP220 – Cylinder Ass’y(1/2)
실린더 조립품(1/2)
ITEM
항 목
PART NO.
품 번 PART NAME 품 명
QTY
수 량
S / N
적용호기
R
E
M
A
R
K
S
비 고
+ P202-6005A CYLINDER ASS’Y 실린더 조립품 H101~H104
+ P202-6006 CYLINDER ASS’Y 실린더 조립품 H105~H123
1 P202-6004A TUBE ASS’Y 튜브 조립품 1 H105~H123
2 P202-5027A ROD ASS’Y 로드 조립품 1
3 P202-5030 PISTON 피스톤 1
4 S8001001 O-RING O-링 1 [K3] [K4]
5 S8091001 BACK UP-RING 백 업-링 2 [K3] [K4]
6 A056-0025 PISTON SEAL 피스톤 씰 1 [K3] [K4]
7 A059-0005 WEAR RING 웨어 링 2 [K3] [K4]
8 P202-5042 ROD BUSH 로드 부쉬 1
9 A053-0064 U-RING U-링 1 H101~H104 [R A053-0024] [K4]
A053-0024 U-RING U-링 1 H105~ [K3]
10 A054-0014 WIPER 와이퍼 1 H101~H104 [R A054-0015] [K4]
A054-0015 WIPER 와이퍼 1 H105~ [K3] [K4]
11 A056-0048 STEP SEAL 스텝 씰 1 H101~H104 [R A059-0004] [K4]
A059-0004 WEAR RING 웨어 링 1 H105~ [K3]
12 S8012001 O-RING O-링 2 [K3] [K4]
13 S8092000 BACK UP-RING 백업-링 1 [K3] [K4]
14 S8012101 O-RING O-링 1 [K3] [K4]
15 C300-3111 SET SCREW 셋 스크류 2
16 S3525707 SET SCREW 셋 스크류 1
17 P202-5008 BUSH 부쉬 1
18 A059-2014 WEAR RING 웨어 링 2 [K3] [K4]
19 S5735611 SPLIT PIN 스플릿 핀 1
20 2180-1106D14 DUST SEAL 더스트 씰 2 [K3] [K4]
21 P202-7106A COVER 커버 1
22 P202-5039A PIN 핀 1
23 S6710042 GREASE NIPPLE 그리스 니플 1
24 S5010713 PLAIN WASHER 평 와셔 8
25 S5110712 SPRING WASHER 스프링 와셔 8
26 S2215261 SOKET BOLT 소켓 볼트 8

PHP220-Rev0/101220
- 18 -
PHP220 – Cylinder Ass’y(2/2)
실린더 조립품(2/2)
31
31
27
28
29
16
20
19 22
23
21
15
14
17
13
18
12
7
1
9
7
84
2
6
5
3
10
11
22-Cylinder-4

PHP220-Rev0/101220
- 19 -
PHP220 – Cylinder Ass’y(2/2)
실린더 조립품(2/2)
ITEM
항 목
PART NO.
품 번 PART NAME 품 명
QTY
수 량
S / N
적용호기
R
E
M
A
R
K
S
비 고
+ P202-6007 CYLINDER ASS’Y 실린더 조립품 H124~XXX [R P202-6007A]
+ P202-6007A CYLINDER ASS’Y 실린더 조립품 1 XXX~XXX [R P202-6007B]
+ P202-6007B CYLINDER ASS’Y 실린더 조립품 1 XXX~
1 P202-6008 TUBE ASS’Y 튜브 조립품 1 H124~XXX [R P202-6008A]
P202-6008A TUBE ASS’Y 튜브 조립품 1 XXX~XXX [R P202-6008B]
P202-6008B TUBE ASS’Y 튜브 조립품 1 XXX~
2 P202-5027A ROD ASS’Y 로드 조립품 1
3 P202-5030 PISTON 피스톤 1
4 S8001001 O-RING O-링 1 [K3] [K4]
5 S8091001 BACK UP-RING 백업-링 2 [K3] [K4]
6 A056-0025 PISTON SEAL 피스톤 씰 1 [K3] [K4]
7 A059-0005 WEAR RING 웨어 링 2 [K3] [K4]
8 P202-5042 ROD BUSH 로드 부쉬 1
9 A053-0024 U-RING U-링 1
10 A054-0015 WIPER 와이퍼 1
11 A059-0004 WEAR RING 웨어 링 1
12 S8012001 O-RING O-링 2 [K3] [K4]
13 S8092000 BACK UP-RING 백업-링 1 [K3] [K4]
14 S8012101 O-RING O-링 1 [K3] [K4]
15 C300-3111 SET SCREW 셋 스크류 2
16 S3525707 SET SCREW 셋 스크류 1
17 P202-5008 BUSH 부쉬 1
18 A059-2014 WEAR RING 웨어 링 2 [K3] [K4]
19 S5735611 SPLIT PIN 스플릿 핀 1
20 2180-1106D14 DUST SEAL 더스트 씰 2 [K3] [K4]
21 P202-7209 COVER 커버 1
22 P202-5039A PIN 핀 1
23 S6710042 GREASE NIPPLE 그리스 니플 1
24 S5010713 PLAIN WASHER 평 와셔 8 [R]
25 S5110712 SPRING WASHER 스프링 와셔 8 [R]
26 S2215261 SOKET BOLT 소켓 볼트 8 [R]
27 S6710042 GREASE LIPPLE 그리스 니플 1
28 P202-7212 GUIDE PLATE 가이드 플레이트 1
29 S0165863 HEX BOLT 육각 볼트 2
30 S5100913 SPRING WASHER 스프링 와셔 2
31 P202-5044 BUSH 부쉬 2 XXX~XXX [R P202-5044A]
P202-5044A BUSH 부쉬 2 XXX~

PHP220-Rev0/101220
- 20 -
PHP220 – Parts for Mounting
조립부 구성품
1
Mounting Adapter
5
6
4
3
2
4
For f33 mm holes
1
3
483
55
480
f50 ~ 120
Max. 350
2
3
2
3
20T-PFMT-2
Standard Mounting Adapter & Mounting Pin Set
표준 마운팅 어댑터& 마운팅 핀셋
Fasteners Set for Mounting Adapter
마운팅 어댑터 조립셋
For M30x3.5 threaded holes
( )단위
Unit: mm
Table of contents
Other PRODEM Industrial Equipment manuals
