PROEL Mi6 User manual

Mi6
6-CH 2-BUS MIXER
USER MANUAL
MANUALE D'USO

FCC COMPLIANCE NOTICE
This device complies with part 15 of the FCC rules. Operaon is subject to the following two condions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operaon.
CAUTION: Changes or modificaons not expressly approved by the party responsible for compliance could void
the user’s authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to
part 15 of the FCC Rules. These limits are designed to provide reasonable protecon against harmful interference in
a residenal installaon. This equipment generates, uses, and can radiate radio frequency energy and, if not installed
and used in accordance with the instrucon manual, may cause harmful interference to radio communicaons.
However, there is no guarantee that interference will not occur in a parcular installaon. If this equipment does
cause harmful interference to radio or television recepon, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separaon between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
This marking shown on the product or its literature, indicates that it should not be disposed with other household wastes at the end of
its working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate this
from other types of wastes and recycle it responsibly to promote the sustainable reuse of material resources. Household users should
contact either the retailer where they purchased this product, or their local government office, for details of where and how they can
take this item for environmentally safe recycling. Business users should contact their supplier and check the terms and condions of the
purchase contract. This product should not be mixed with other commercial wastes for disposal.
The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated
“dangerous voltage” within the product’s enclosure, that may be of sufficient magnitude to constute a risk of electric shock to persons.
The exclamaon point within an equilateral triangle is intended to alert the user to the presence of important operang and maintenance
(servicing) instrucons in the literature accompanying the appliance.
The informaon contained in this publicaon has been carefully prepared and checked. However no responsibility will be taken for any errors. All
rights are reserved and this document cannot be copied, photocopied or reproduced in part or completely without wrien consent being obtained
in advance from PROEL. PROEL reserves the right to make any aesthec, funconal or design modificaon to any of its products without any prior
noce. PROEL assumes no responsibility for the use or applicaon of the products or circuits described herein.
Il marchio riportato sul prodoo o sulla documentazione indica che il prodoo non deve essere smalto con altri rifiudomesci al
termine del ciclo di vita. Per evitare eventuali danni all’ambiente si invita l’utente a separare questo prodoo da altri pi di rifiue di
riciclarlo in maniera responsabile per favorire il riulizzo sostenibile delle risorse materiali. Gli utendomesci sono invitaa contaare
il rivenditore presso il quale è stato acquistato il prodoo o l’ufficio locale preposto per tue le informazioni relave alla raccolta
differenziata e al riciclaggio per questo po di prodoo. Gli uten
aziendali sono invitaa contaare il proprio fornitore e verificare i
termini e le condizioni del contrao di acquisto. Questo prodoo non deve essere smalto unitamente ad altri rifiucommerciali.
Il simbolo del lampo con freccia in un triangolo equilatero intende avverre l'ulizzatore per la presenza di "tensioni pericolose" non isolate
all'interno dell'involucro del prodoo, che possono avere una intensità sufficiente a costuire rischio di scossa elerica alle persone.
Il punto esclamavo in un triangolo equilatero intende avverre l'ulizzatore per la presenza di importanistruzioni per l'ulizzo e la
manutenzione nella documentazione che accompagna il prodoo.
Le informazioni contenute in questo documento sono state aentamente redae e controllate. Tuavia non è assunta alcuna responsabilità per
eventuali inesaezze. Tui dirisono riservae questo documento non può essere copiato, fotocopiato, riprodoo per intero o in parte senza
previo consenso scrio della PROEL. PROEL si riserva il dirio di apportare senza preavviso cambiamene modifiche esteche, funzionali o di
design a ciascun proprio prodoo. PROEL non assume alcuna responsabilità sull’uso o sul l’applicazione dei prodoo dei circuiqui descri.

3
INDEX
FCC COMPLIANCE NOTICE . . . . . . . . . . . . . . . . . . . 2
TECHNICAL SPECIFICATIONS . . . . . . . . . . . . . . . . . 3
CONTROL PANEL (FIG.1) . . . . . . . . . . . . . . . . . . . . . 4
CONNECTIONS (FIG.2) . . . . . . . . . . . . . . . . . . . . . . 5
CONFIGURATION EXAMPLES (FIG.3) . . . . . . . . . . . 5
ENGLISH LANGUAGE. . . . . . . . . . . . . . . . . . . . . . . . 6
SAFETY AND PRECAUTIONS . . . . . . . . . . . . . . . . . . 6
IN CASE OF FAULT . . . . . . . . . . . . . . . . . . . . . . . . . . 6
CE CONFORMITY. . . . . . . . . . . . . . . . . . . . . . . . . . . 6
PACKAGING, SHIPPING AND COMPLAINT . . . . . . . 6
WARRANTY AND PRODUCTS RETURN . . . . . . . . . . 6
INSTALLATION AND DISCLAIMER . . . . . . . . . . . . . . 6
POWER SUPPLY AND MAINTENANCE . . . . . . . . . . 6
GENERAL INFORMATION . . . . . . . . . . . . . . . . . . . . 7
OPERATING INSTRUCTIONS (FIG. 1 / 2 / 3) . . . . . . 7
INDICE
SPECIFICHE TECNICHE . . . . . . . . . . . . . . . . . . . . . . 3
PANNELLO DI CONTROLLO (FIG.1) . . . . . . . . . . . . . 4
CONNESSIONI (FIG.2) . . . . . . . . . . . . . . . . . . . . . . . 5
ESEMPI CONFIGURAZIONI (FIG.3) . . . . . . . . . . . . . 5
LINGUA ITALIANA . . . . . . . . . . . . . . . . . . . . . . . . . . 9
AVVERTENZE PER LA SICUREZZA . . . . . . . . . . . . . . 9
IN CASO DI GUASTO . . . . . . . . . . . . . . . . . . . . . . . . 9
CONFORMITÀ CE. . . . . . . . . . . . . . . . . . . . . . . . . . . 9
IMBALLAGGIO, TRASPORTO E RECLAMI . . . . . . . . 9
GARANZIE E RESI . . . . . . . . . . . . . . . . . . . . . . . . . . 9
INSTALLAZIONE E LIMITAZIONI D’USO. . . . . . . . . . 9
ALIMENTAZIONE E MANUTENZIONE . . . . . . . . . . . 9
INFORMAZIONI GENERALI . . . . . . . . . . . . . . . . . . 10
ISTRUZIONI OPERATIVE (FIG. 1 / 2 / 3) . . . . . . . . 10
MODEL Mi6 Connectors MODELLO Mi6 Conneori
MONO INPUT CHANNELS CANALI INGRESSO MONO
Mic Input Sensivity from -10 to -50 dBu Balanced XLR-F Sensibilità Ingresso Mic from -10 to -50 dBu XLR-F Bilanciato
Mic Input Impedance 2 Kohm Impedenza Ingresso Mic 2 Kohm
Line Input Sensivity from +20 to -20 dBu Balanced Jack Sensibilità Ingresso Line from +20 to -20 dBu Jack Bilanciato
Line Input Impedance 10 Kohm Impedenza Ingresso Line 10 Kohm
EQ HIGH (shelving) ±15 dB @ 12KHz EQ ALTI (shelving) ±15 dB @ 12KHz
EQ LOW (shelving) ±15 dB @ 80Hz EQ BASSI (shelving) ±15 dB @ 80Hz
STEREO INPUT CHANNELS CANALI INGRESSO STEREO
Line Input Sensivity -10 dBu Balanced Jack Sensibilità Ingresso Line -10 dBu Jack Bilanciato
Line Input Impedance 10 Kohm Impedenza Ingresso Line 10 Kohm
MASTER SECTION SEZIONE MASTER
MAIN MIX nom. out level +4 dBu Balanced Jack Livello nom. MAIN MIX +4 dBu Jack Bilanciato
2 - TRK nom. out level 0 dBu Unbalanced Rca Livello nom. 2 - TRK OUT 0 dBu Rca Sbilanciato
2 - TRK nom. in level 0 dBu Unbalanced Rca Livello nom. 2 - TRK IN 0 dBu Rca Sbilanciato
PHONES min. impedance 32 ohm Stereo Jack Impedenza min. PHONES 32 ohm Jack Stereo
PHONES max. out level (2x) 193 mW Livello max. PHONES (2x) 193 mW
GENERAL SPECIFICATIONS SPECIFICHE GENERALI
Max level all outputs +22 dBu Livello Massimo Uscite +22 dBu
Crosstalk meas. at 1 KHz > 82 dBu Diafonia mis. a 1 KHz > 82 dBu
HUM & N unweighted < -93 dBu HUM & N non pesato < -93 dBu
THD+N at +4dB, 1kHz < 0,01 % THD+N a +4dB, 1kHz < 0,01 %
Dimensions (W x H x D) 173 x 222 x 60 mm Dimensioni (L x A x P) 173 x 222 x 60 mm
Weight 1.00 kg Peso 1.00 kg
POWER REQUIREMENTS ALIMENTAZIONE
Supply 18VAC 500mA use only supplied AC/AC ADAPTER Alimentazione 18VAC 500mA usare solo AC/AC ADAPTER incluso
Mains Supply Voltage,
see label on the AC/AC
ADAPTER, available for:
110-120 VAC (±10%) 50 / 60 Hz (US plug) Tensione di Rete,
vedi l'echea sull' AC/
AC ADAPTER, disponibile
per:
110-120 VAC (±10%) 50 / 60 Hz (US plug)
230-240 VAC (±10%) 50 / 60 Hz (EU plug) 230-240 VAC (±10%) 50 / 60 Hz (EU plug)
240 VAC (±10%) 50 / 60 Hz (UK plug) 240 VAC (±10%) 50 / 60 Hz (UK plug)
Consumpon 17 VA Assorbimento 17 VA
TECHNICAL SPECIFICATIONS SPECIFICHE TECNICHE

4
CONTROL PANEL (FIG.1) PANNELLO DI CONTROLLO (FIG.1)
9
23
24
1
2
3
4
5
6
7
8
10
13
14
20
18
15
22
11
21
16
19
17
12
25
26
27

5

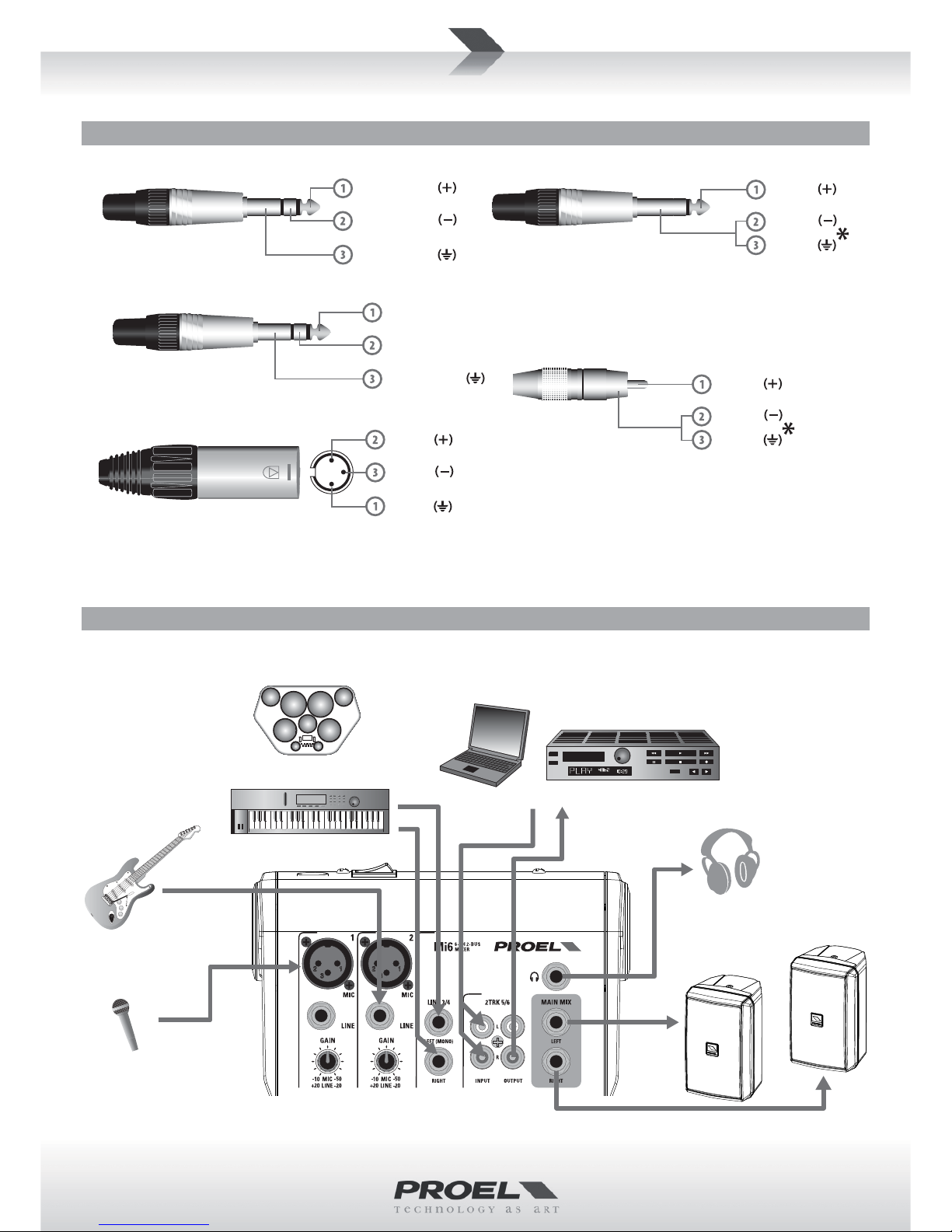

CONFIGURATION EXAMPLES (FIG.3) ESEMPI CONFIGURAZIONI (FIG.3)
CONNECTIONS (FIG.2) CONNESSIONI (FIG.2)
LINE IN, OUT vari
Jack (bilanciato)
LINE IN, various OUT
Jack (balanced)
sleeve - ground
Ɵp - hot
ring - cold
LINE IN, OUT vari
Jack (sbilanciato)
LINE IN, various OUT
Jack (unbalanced)
ground
Ɵp - hot
cold
*nota: conneƩere insieme cold e ground
per cavi da bilanciato a sbilanciato
*note: connect both cold and ground
to make cable from balanced to unbalanced
PHONES
Jack stereo
PHONES
Stereo Jack
Ɵp - leŌ
ring - right
sleeve - ground
2TRK IN, OUT
Jack (sbilanciato)
2
TRK IN, OUT
J
ack (unbalanced)
ground
hot
cold
*nota: conneƩere insieme cold e ground
per cavi da bilanciato a sbilanciato
*note: connect both cold and ground to
make cable from balanced to unbalanced
MIC INPUT
XLR bilanciato maschio
MIC INPUT
Balanced male XLR
ground
hot
cold
VOCAL MIC
GUITAR
MP3 / CD / DVD PLAYER - RECORDER
HEADPHONES
FLASH5A desktop monitors
or other AUDIO SYSTEM
PERSONAL COMPUTER WITH
AUDIO IN/OUT CAPABILITY
DRUM MACHINE
or KEYBOARD

6
ENGLISH LANGUAGE
SAFETY AND PRECAUTIONS
• CAUTION: before using this product read carefully the following safety instrucons. Take a look of this manual enrely and preserve it for
future reference.
When using any electric product, basic precauons should always be taken, including the following:
– To reduce the risk, close supervision is necessary when the product is used near children.
– Protect the apparatus from atmospheric agents and keep it away from water, rain and high humidity places.
– This product should be site away from heat sources such as radiators, lamps and any other device that generate heat.
– Care should be taken so that objects and liquids do not go inside the product.
– The product should be connected to a power supply mains line only of the type described on the operang instrucons or as marked on the
product. Connect the apparatus to a power supply using only power cord included making always sure it is in good condions.
– WARNING: The mains plug is used as disconnect device, the disconnect device shall remain readily operable.
– Power supply cord should be unplugged from the outlet during strong thunderstorm or when leunused for a long period of me.
– Do not place objects on the product’s power cord or place it in a posion where anyone could trip over, walk on or roll anything over it. Do not
allow the product to rest on or to be installed over power cords of any type. Improper installaons of this type create the possibility of fire hazard
and/or personal injury.
IN CASE OF FAULT
• In case of fault or maintenance this product should be inspected only by qualified service personnel when:
– There is a flaw either in the connecons or in the supplied connecng cables.
– Liquids have spilled inside the product.
– The product has fallen and been damaged.
– The product does not appear to operate normally or exhibits a marked change in performance.
– The product has been lost liquids or gases or the enclosure is damaged.
• Do not operate on the product, it has no user-serviceable parts inside, refer servicing to an authorized maintenance centre.
CE CONFORMITY
• Proel products comply with direcve 2004/108/EC (EMC), as stated in EN 55013 standard and with direcve 2006/95/CE (LVD), as stated in EN
60065 standard.
• Under the EM disturbance, the rao of signal-noise will be changed above 10dB.
PACKAGING, SHIPPING AND COMPLAINT
• This unit package has been submied to ISTA 1A integrity tests. We suggest you control the unit condions immediately aer unpacking it.
• If any damage is found, immediately advise the dealer. Keep all unit packaging parts to allow inspecon.
• Proel is not responsible for any damage that occurs during shipment.
• Products are sold “delivered ex warehouse” and shipment is at charge and risk of the buyer.
• Possible damages to unit should be immediately nofied to forwarder. Each complaint for package tampered with should be done within eight
days from product receipt.
WARRANTY AND PRODUCTS RETURN
• Proel products have operang warranty and comply their specificaons, as stated by manufacturer.
• Proel warrants all materials, workmanship and proper operaon of this product for a period of two years from the original date of purchase. If
any defects are found in the materials or workmanship or if the product fails to funcon properly during the applicable warranty period, the owner
should inform about these defects the dealer or the distributor, providing receipt or invoice of date of purchase and defect detailed descripon.
This warranty does not extend to damage resulng from improper installaon, misuse, neglect or abuse. Proel S.p.A. will verify damage on returned
units, and when the unit has been properly used and warranty is sll valid, then the unit will be replaced or repaired. Proel S.p.A. is not responsible
for any "direct damage" or "indirect damage" caused by product defecveness.
INSTALLATION AND DISCLAIMER
• Proel products have been expressly designed for audio applicaon, with signals in audio range (20Hz to 20kHz). Proel has no liability for damages
caused in case of lack of maintenance, modificaons, improper use or improper installaon non-applying safety instrucons.
• Proel S.p.A. reserves the right to change these specificaons at any me without noce.
• Proel S.p.A. declines any liability for damages to objects or persons caused by lacks of maintenance, improper use, installaon not performed
with safety precauons and at the state of the art.
POWER SUPPLY AND MAINTENANCE
• Clean only with dry cloth.
• Before connecng the product to the mains outlet make certain that the mains line voltage matches that shown on the rear of the product, a
tolerance of up to ±10% is acceptable.

7
GENERAL INFORMATION
Thank you for having chosen a PROEL product.
The new Mi Series has been created by PROEL in order to offer very compact mixers with a high input density at a very
affordable price. The series includes 3 models with 6, 10 and 12 channels, featuring in a very compact package a high
number of inputs and a full set of intelligent features, able to sasfy most of the sound reinforcement applicaons.
The Mi6 offers in a ultra-compact format the sound and the quality of large professional consoles, delivering a clean
and accurate sound and full mixing capability in a stylish and unconvenonal case.
OPERATING INSTRUCTIONS (FIG. 1 / 2 / 3)
1. MIC Input
This is a female XLR connector, which accepts a balanced microphone input from almost any type of microphone. The
XLR inputs are wire as follows:
Pin 1 = shield or ground
Pin 2 = + posive or "hot"
Pin 3 = - negave or "cold"
2. LINE Input
This is a ¼” (6.3mm) jack connector, which accepts a balanced or unbalanced line level input signal from almost any
source. When connecng a balanced signal, wire them as follows:
Tip = + posive or "hot"
Ring = - negave or "cold"
Sleeve = shield or ground
When connecng an unbalanced signal, wire them as follows:
Tip = + posive or "hot"
Sleeve = shield or ground
3. GAIN Control
The gain control adjusts the input sensivity of the mic and line inputs. This allows the signal from mics and instruments
to be adjusted to opmal internal levels. If the signals are plugged into the XLR input there is a 10 dB of gain with the
knob turned all way down, ramping up to 50 dB of gain fully up. When connected to the jack input, there is 20 dB of
aenuaon all way down and 20 dB of gain fully up, with a unity gain (0 dB) if centered.
4. EQ secon HIGH control
This control gives you up to 15dB boost or cut at 12KHz with a "SHELVING" curve shape. Use it to increase or reduce
the sound "clarity" or "brightness".
5. EQ secon LOW control
This control gives you up to 15dB boost or cut at 80Hz with a "SHELVING" curve shape. Use it to increase or reduce the
sound "punch".
6. PAN control
It adjusts the amount of channel signal sent to the leversus the right outputs. Use it to posion the signal in a
panoramic stereo scene.
7. PEAK detector
The PEAK LED flashes when the input signal is near to the CLIPPING point. IMPORTANT: if the LED PEAK flashes reduce
the level of the input signal using the GAIN control.
8. FADER LEVEL control
It adjusts the level of the channel 1 or 2 signal and send it to the MAIN MIX outputs.
9. LINE 3/4 LEFT/MONO Input
This is a female JACK connector, which accepts a balanced or unbalanced line level input signal from almost any source.
If the RIGHT jack is not inserted, this channel operate like a MONO channel with this input as a single signal source.
Wiring is the same of point 2.
10. LINE 4 RIGHT Input
This is a JACK connector, which accepts a balanced or unbalanced line level input signal from almost any source. This is
used only in presence of LEFT jack input to use the channel as STEREO.
11. BAL control
It adjusts the amount of channel signal sent to the leversus the right outputs if the channel is used as MONO, or it
fades the LEFT or RIGHT signal amount if the channel is used as STEREO.

8
12. FADER LEVEL control
It adjusts the level of the channel 3/4 signal and send it to the MAIN MIX outputs.
13. 2TRK 5/6 Inputs
Use these unbalanced RCA connectors to patch the output of a player, such as an analog tape deck, MP3 player, CD/DVD
player or a Personal Computer.
14. 2TRK Output
Use these unbalanced RCA connectors to send out the MAIN MIX signal to a recorder, such as an analog tape or an A/D
converter connected to a Personal Computer.
15. TO MIX / TO PHONES switch
Use this switch to route the signal coming from 2TRK input to MAIN MIX or to PHONES only.
16. BAL control
It fades the LEFT or RIGHT signal of 2TRK 5/6 channels amount to the MAIN MIX outputs.
17. 2TRK 5/6 IN LEVEL control
It adjust the level of the 2TRK 5/6 channel and send it to the MAIN MIX outputs.
18. MAIN MIX L & R jack output (balanced)
These JACK connectors (+4dBu) provide a balanced line level signal from the MAIN MIX stereo bus.
NOTE: the MAIN OUT is a true balanced output that can send the signal on a balanced line with or without a phantom
power acƟve. So the Mi6 can also be used as a combinaƟon mixer + DI box for sending the signals to a bigger main
mixer console.
19. MAIN MIX FADER control
The MAIN MIX FADER controls the output level just before the MAIN MIX outputs and the 2TRK outputs. When the
fader is fully down the MAIN MIX is off, the "0" marking indicates a +4dBu nominal output level. Typically this fader is
set near the "0" label and lealone, but it can be used for song fadeouts or quick system-wide mutes.
20. PHONES stereo jack output
STEREO JACK connector for the headphones output: only stereo headphones with a minimum impedance of 32 Ohms
should be connected to this output.
21. PHONES LEVEL control
This controls the PHONES output's level. The signal at this output is the same as at the MAIN MIX or 2TRK Input.
22. L & R LEVEL METERS
The level meters are made of two columns of four LEDs with three colours, to indicate different ranges of signal level:
• green = shows the normal operave level of the signal (from -20 to 0 dBpeak)
• yellow = shows the nominal operave level of the signal (from 0 to +6 dBpeak)
• red = shows a high signal level (near +20 dBpeak CLIP level).
23. +48V phantom switch
This switch acvates (LED on) and deacvates (LED Off) the phantom power on MIC Inputs. Most professional condenser
microphones require phantom power, which is a lower DC voltage delivered to the microphone on pin 2 and 3 of the
XLR microphone connector. Dynamic microphones do not require phantom power, however phantom power will not
harm most dynamic microphones should you plug one in while the phantom power is on. Check the manual of your
microphone to find out for sure whether or not phantom power can damage it.
24. ON led
Indicates when the mixer is switched on.
25. 18V~ socket
Here’s where you plug in your mixer’s external power supply. You should always connect your power supply to the mixer
before you plug the power supply into an electrical outlet.
26. POWER switch
Switch this one on and your mixer has power. Switch it offand it doesn’t. Make sure that all master output knobs are
turned all the way down when powering your mixer up or down.
27. PRODUCT LABEL
In this label are wrien the most important informaon about the mixer, model, line voltage, consumpon, serial
number.

9
LINGUA ITALIANA
AVVERTENZE PER LA SICUREZZA
• ATTENZIONE: Durante le fasi di uso o manutenzione, devono essere prese alcune precauzioni onde evitare danneggiamenalle struure
meccaniche ed eleroniche del prodoo.
Prima di ulizzare il prodoo, si prega di leggere aentamente le seguenistruzioni per la sicurezza. Prendere visione del manuale d’uso e
conservarlo per successive consultazioni:
– In presenza di bambini, controllare che il prodoo non rappresenun pericolo.
– Posizionare l’apparecchio al riparo dagli agenatmosferici e a distanza di sicurezza dall’acqua, dalla pioggia e dai luoghi ad alto grado di
umidità.
– Collocare o posizionare il prodoo lontano da fondi calore quali radiatori, griglie di riscaldamento e ogni altro disposivo che produca
calore.
– Evitare che qualsiasi oggeo o sostanza liquida entri all’interno del prodoo.
– Il prodoo deve essere connesso esclusivamente alla rete elerica delle caraerische descrie nel manuale d’uso o scrie sul prodoo,
usando esclusivamente il cavo rete in dotazione e controllando sempre che sia in buono stato, in parcolare la spina e il punto in cui il cavo esce
dal prodoo.
– ATTENZIONE: Se il cavo rete viene scollegato dall'apparecchio per spegnerlo, il cavo rete rimarrà operavo in quanto la sua spina è ancora
collegata alla rete elerica.
– Disconneere il prodoo dalla rete elerica durante fortemporali o se non viene usato per un lungo periodo di tempo.
– Non disporre oggesul cavo di alimentazione, non disporre i cavi di alimentazione e segnale in modo che qualcuno possa incianparci. Altresì
non disporre l’apparecchio sui cavi di altri appara. Installazioni inappropriate di questo po possono creare la possibilità di rischio di incendio
e/o danni alle persone.
IN CASO DI GUASTO
• In caso di guasto o manutenzione questo prodoo deve essere ispezionato da personale qualificato quando:
– Ci sono difesulle connessioni o sui cavi di collegamento in dotazione.
– Sostanze liquide sono penetrate all’interno del prodoo.
– Il prodoo è caduto e si è danneggiato.
– Il prodoo non funziona normalmente esibendo una marcato cambio di prestazioni.
– Il prodoo perde sostanze liquide o gassose o ha l’involucro danneggiato.
• Non intervenire sul prodoo. Rivolgersi a un centro di assistenza autorizzato Proel.
CONFORMITÀ CE
• I ProdoProel sono conformi alla direva 2004/108/EC (EMC), secondo lo standard EN 55013 ed alla direva 2006/95/CE (LVD), secondo lo
standard EN 60065.
• Se sooposto a disturbi EM, il rapporto segnale-rumore può essere superiore a 10dB.
IMBALLAGGIO, TRASPORTO E RECLAMI
• L’imballo è stato sooposto a test di integrità secondo la procedura ISTA 1A. Si raccomanda di controllare il prodoo subito dopo l’apertura
dell’imballo.
• Se vengono riscontradanni informare immediatamente il rivenditore. Conservare quindi l’imballo completo per permeerne l’ispezione.
• Proel declina ogni responsabilità per danni causadal trasporto.
• Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore.
• Eventuali avarie e danni dovranno essere contestaal veore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal
ricevimento.
GARANZIE E RESI
• I ProdoProel sono provvisdella garanzia di funzionamento e di conformità alle proprie specifiche, come dichiarate dal costruore.
• La garanzia di funzionamento è di 24 mesi dopo la data di acquisto. I diferilevaentro il periodo di garanzia sui prodovendu, aribuibili a
materiali difeosi o difedi costruzione, devono essere tempesvamente segnalaal proprio rivenditore o distributore, allegando evidenza scria
della data di acquisto e descrizione del po di difeo riscontrato. Sono esclusi dalla garanzia difecausada uso improprio o manomissione. Proel
SpA constata tramite verifica sui resi la difeosità dichiarata, correlata all’appropriato ulizzo, e l’effeva validità della garanzia; provvede quindi
alla sostuzione o riparazione dei prodo, declinando tuavia ogni obbligo di risarcimento per danni direo indireeventualmente derivan
dalla difeosità.
INSTALLAZIONE E LIMITAZIONI D’USO
• I ProdoProel sono desnaesclusivamente ad un ulizzo specifico di po sonoro: segnali di ingresso di po audio (20Hz-20kHz). Proel declina
ogni responsabilità per danni a terzi causada mancata manutenzione, manomissioni, uso improprio o installazione non eseguita secondo le
norme di sicurezza.
• La Proel S.p.a. si riserva di modificare il prodoo e le sue specifiche senza preavviso.
• Proel declina ogni responsabilità per danni a terzi causada mancata manutenzione, manomissioni, uso improprio o installazione non eseguita
secondo le norme di sicurezza e a regola d'arte.
ALIMENTAZIONE E MANUTENZIONE
• Pulire il prodoo unicamente con un panno asciuo.
• Prima di collegare l'apparecchio alla presa di corrente, accertatevi che la tensione di rete corrisponda a quella indicata sul retro dell’apparato, è
consento un margine del ±10% rispeo al valore nominale.

10
INFORMAZIONI GENERALI
Grazie per aver scelto un prodoo PROEL.
La nuova serie Mi è stata creata da PROEL per fornire mixer molto compacon un gran numero di ingressi ad un prezzo
conveniente. La serie include 3 modelli con 6, 10 e 12 canali i quali offrono, in dimensioni estremamente compae,
un elevato numero di ingressi ed un set completo di funzioni intelligene sono in grado di soddisfare le più svariare
applicazioni di sound reinforcement.
Il mixer Mi6 offre in un formato ultra-compatto possibilità di missaggio avanzate con la qualità delle consolle
professionali e con un design di sle non convenzionale.
ISTRUZIONI OPERATIVE (FIG. 1 / 2 / 3)
1. MIC (ingresso microfono)
È un conneore femmina XLR, in grado di acceare un segnale microfonico bilanciato da ogni po di microfono.
L'ingresso XLR ha i seguenterminali:
Pin 1 = schermo o massa
Pin 2 = + posivo o "caldo"
Pin 3 = - negavo o "freddo"
2. LINE (ingresso linea)
È un conneore femmina da ¼” (6.3mm) po jack, in grado di acceare un segnale a livello linea bilanciato o sbilanciato
da ogni po di sorgente. Quando si collega un segnale bilanciato, le terminazioni sono le seguen:
Tip (punta) = + posivo o "caldo"
Ring (anello) = - negavo o "freddo"
Sleeve (manicoo) = schermo o massa
Quando si collega un segnale sbilanciato, le terminazioni sono le seguen:
Tip (punta) = + posivo o "caldo"
Sleeve (manicoo) = schermo o massa
3. GAIN (controllo guadagno)
Il controllo GAIN regola la sensibilità di ingresso dell'ingresso MIC o LINE. Questo permee di regolare il segnale in
ingresso da microfoni o strumenal livello omale interno del mixer. Se il segnale è collegato all'ingresso XLR si hanno
10 dB di guadagno con la manopola girata al minimo e fino a 50 dB girandola verso il massimo. Quando collegato
all'ingresso jack si hanno 20 dB di aenuazione con la manopola girata al minimo e 20 dB di guadagno se girata al
massimo, con un guadagno unitario (0 dB) se posta al centro.
4. EQ HI (equalizzatore controllo al)
Questo controllo permee di guadagnare o aenuare fino a 15dB a 12KHz con una curva di po "SHELVING". Da usarsi
per aumentare o ridurre la "chiarezza" o "brillanza" del suono.
5. EQ LOW (equalizzatore controllo bassi)
Questo controllo permee di guadagnare o aenuare fino a 15dB a 80Hz con una curva di po "SHELVING". Da usarsi
per aumentare o ridurre il "vigore" del suono.
6. PAN (controllo panoramico)
Regola la quantà del segnale da inviare alle uscite sinistra o destra. Da usarsi per posizionare il suono in una scena
panoramica stereo.
7. PEAK (rilevatore di picco)
Il led PEAK lampeggia quando il segnale di ingresso e prossimo alla distorsione. IMPORTANTE: se il led PEAK lampeggia
ridurre il livello del segnale di ingresso usando il controllo del guadagno (GAIN).
8. FADER LEVEL (controllo di livello del canale)
Regola il livello del segnale del canale 1 o 2 e lo invia alle uscite MAIN MIX.
9. LINE 3/4 LEFT/MONO (ingresso linea 3/4 sinistro/mono)
È un conneore JACK in grado di acceare un segnale di livello linea bilanciato o sbilanciato da ogni po di sorgente.
Se il jack LINE RIGHT non è inserito, questo canale opera come un canale MONO con questo ingresso come sorgente
unica. I terminali sono gli stessi del punto 2.
10. LINE 4 RIGHT (ingresso linea 4 destro)
È un conneore po jack in grado di acceare un segnale a livello linea bilanciato o sbilanciato da ogni po di sorgente.
È usato solo in presenza del jack LINE LEFT per usare il canale in modalità STEREO.
11. BAL (controllo bilanciamento)
Regola la quantà del segnale da inviare alle uscite sinistra o destra se il canale è usato in MONO, oppure riduce la
quantà di segnale destro e sinistro se il canale è usato in STEREO.

11
12. FADER LEVEL (controllo di livello del canale)
Regola il livello del segnale del canale 3/4 e lo invia alle uscite MAIN MIX.
13. 2TRK INPUT (ingressi rca stereo)
Usare quesingressi sbilanciacon conneori RCA per collegare l'uscita di una sorgente linea quale un registratore
analogico, un leore MP3, un leore CD/DVD, l'uscita audio di un computer.
14. 2TRK OUTPUT (uscite rca stereo)
Usare quesconneori RCA sbilanciaper inviare il segnale di uscita del MAIN MIX a un registratore, quale un
registratore a cassee analogico od un computer con ingresso audio.
15. TO MIX / TO PHONES (tasto)
Usare questo tasto per indirizzare il segnale proveniente dall'ingresso 2TRK al MAIN MIX o alle cuffie solamente.
16. BAL (controllo bilanciamento)
Regola la quantà del segnale 2TRK 5/6 da inviare alle uscite sinistra o destra.
17. 2TRK 5/6 (controllo di livello)
Regola il livello dell'ingresso 2TRK 5/6 e lo invia alle uscite MAIN MIX.
18. MAIN MIX L & R (uscite jack bilanciate)
Quesconneori JACK (+4dBu) forniscono un'uscita di livello linea bilanciata del bus stereo MAIN MIX.
NOTA: la MAIN OUT è una uscita realmente bilanciata che può inviare il segnale su una linea bilanciata con o senza la
phantom power aƫva. Pertanto Mi6 può essere uƟlizzato come una combinazione mixer + DI box per inviare il segnale
a un mixer principale.
19. MAIN MIX FADER (livello uscita MIX)
Il MAIN MIX FADER controlla il livello di uscita esaamente prima le uscite MAIN MIX e delle uscite 2TRK OUT. Quando
il fader è al minimo il MAIN MIX è spento, il punto "0" indica un livello nominale di uscita su cavo bilanciato di +4dBu.
Tipicamente questo fader viene impostato prossimo allo "0" e ivi lasciato, ma può essere usato anche per sfumare le
canzoni o silenziare velocemente l'impianto audio in caso di necessità.
20. PHONES (uscita jack stereo per cuffia)
Conneore STEREO JACK per uscita cuffia: solo cuffie stereo con un impedenza minima di 32 Ohms possono essere
connesse a questa uscita.
21. PHONES LEVEL (livello uscita cuffia)
Regola il livello di uscita per l'uscita cuffia. Il segnale a questa uscita è lo stesso del MAIN MIX o dell'ingresso 2TRK.
22. L & R LEVEL METERS (indicatori di livello)
Gli indicatori di livello sono costuidi due colonne di quaro led di tre colori, che indicano diversi livelli operavi:
• verde = normale livello operavo del segnale (da -20 a 0 dBpeak)
• giallo = livello operavo nominale del segnale (da 0 a +6 dBpeak)
• rosso = livello del segnale alto (prossimo al livello di CLIP +20 dBpeak).
23. +48V interruore alimentazione phantom
Questo interruore ava e disava l'alimentazione phantom negli ingressi microfonici MIC. La maggior parte dei
microfoni professionali a condensatore richiedono l'alimentazione phantom, la quale è una bassa tensione con
nua DC
portata al microfono sui terminali 2 e 3 del conneore XLR. I microfoni dinamici non richiedono l'alimentazione phantom,
tuavia l'alimentazione phantom non dovrebbe arrecare alcun danno ai microfoni dinamici se inseriquando accesa.
Controllare il manuale del microfono per assicurarsi se l'alimentazione phantom possa danneggiarlo.
24. ON led (indicatore acceso/spento)
Indica quando il mixer è acceso.
25. 18V~ presa di alimentazione
Presa di ingresso dell'alimentatore AC ADAPTOR esterno. Collegare sempre questo conneore prima di inserire
l'alimentatore nella presa di rete.
26. POWER interruore di accensione
Commutando questo interruore il mixer sarà alimentato, commutandolo nuovamente sarà spento. Assicurarsi che
tue le manopole delle uscite siano al minimo quando si accende e si spegne il mixer.
27. ETICHETTA DI PRODOTTO
In questa echea sono scrie tue le informazioni importansul mixer, modello, tensione di alimentazione, consumo,
numero seriale.

REV. 29/12 CODE 96MAN0060
PROEL S.p.A.
(World Headquarter)
Via alla Ruenia 37/43
64027 Sant’Omero (TE) - ITALY
Tel: [phone]
Fax: [phone]
www.proel.com
