SINGLE HANDLE LAVATORY FAUCET
GRIFO PARA LAVABO DE UNA LLAVE / ROBINET DE SALLE DE BAINS À UNE POIGNÉE
ENGLISH
CAUTION-TIPS FOR REMOVAL OF
OLD FAUCET:
Always turn off water supply before
removing existing faucet or replacing
any part of the faucet. Open the
faucet handle to relieve water
pressure and ensure that water is
completely shut off.
CARE INSTRUCTIONS:
apply non-abrasive wax. Any
cleaners should be rinsed off
immediately. Do not use abrasive
cleaners on the faucet.
ESPAÑOL
PRECAUCIÓN-CONSEJOS PARA
CAMBIAR LA LLAVE MEZCLADORA:
Siempre corte el suministro de agua
antes de retirar el grifo actual o
remplazar cualquier pieza del mismo.
Abra la llave del grifo para liberar la
presión de agua y asegurar que ya no
corre agua.
INSTRUCCIONES DE CUIDADO:
Para conservar el acabado que cubre
las partes metálicas de su llave
mezcladora, aplique cera que no sea
abrasive, como una cera para autos. Si
usa algún tipo de limpiador, deberá
enjuagarlo inmediatamente. Los
abrasivos suaves son aceptables en
acabados platinum y LifeShine.
FRANÇAIS
ATTENTION-SUGGESTIONS POUR
ENLEVER L'ANCIEN ROBIENT:
Toujours couper l'alimentation en eau
avant d'enlever ou de démonter le
robinet. Ouvrir le robinet pour libérer la
pression d'eau et pour s'assurer que
l'alimentation en eau a bien été coupée.
DIRECTIVES D’ENTRETINE:
métalliques du robinet, appliquer une
cire non abrasive comme une cire à
votiure. Rincer immédiatement le
robinet aprés l'avoir nettoyé avec un
LifeShine peuvent être nettoyés à l'aide
de produits abrasifs doux.
Installation Instructions
Instrucciones de instalación / Instructions d'installation
1
05/18/22 REV.A
PFWSC30175CP
FERGUSON.COM/PROFLO
Distributed Exclusively by Ferguson and Wolseley Canada
© 2022 Ferguson Enterprises, Inc. 0423 252402

Make connections to water lines. Use 1/2" I.P.S. faucet connections (2) or use supply
line coupling nuts (3) with 3/8" O.D.ball-nose riser (1). Use wrenches to tighten
connections. Do not over tighten.
Conecta a las líneas de suministro. Usa conexiones de grifos de 1/2" I.P.S (2) o las
tuercas de acoplamiento de líneas de suministro incluidas (3) con un tubos
montantes de bola de diámetro exterior de 3/8" (1). Usa llaves para apretar las
conexiones. No aprietes demasiado.
Branchez l'alimentation en eau. Utilisez un raccord de robinet I.P.S (2) de 1,27 cm
(1/2 po) ou utilisez des écrous d'accouplement (3) pour conduite d'alimentation avec
colonne montante à embout arrondi au diamètre extérieur de 0,95 cm (3/8 po) (1).
Utilisez la clé pour serrer les raccords. Ne serrez pas trop.
Remove stopper (1) and flange (2). Screw brass nut (3) all the way down. Push metal
washer (4) and gasket (5) down. Unscrew pivot nut (6) from the pop-up body and
remove the seal washers (7). Take off the spring clip (9) from horizontal rod (8).
Retira el tope (1) y la brida (2). Enrosca la tuerca de latón (3) hasta el límite. Empuja
la arandela de metal (4) y la junta (5) hacia abajo. Desenrosca la tuerca pivotante (6)
del cuerpo del desagüe emergente y retira las arandelas de sellado (7). Saca el
sujetador de resorte (9) de la varilla horizontal (8).
Retirez le bouchon (1) et la bride (2). Vissez l'écrou en laiton (3) complètement
jusqu'en bas. Poussez la rondelle en métal (4) et le joint (5) jusqu'en bas. Dévissez
l’écrou de pivot (6) du corps d'évacuation et retirez les rondelles d'étanchéité (7).
Retirez la pince à ressort (9) de la tige horizontale (8).
1 2
3
3
2
7
6
4
9
5
8
1
2
1
1
3
2

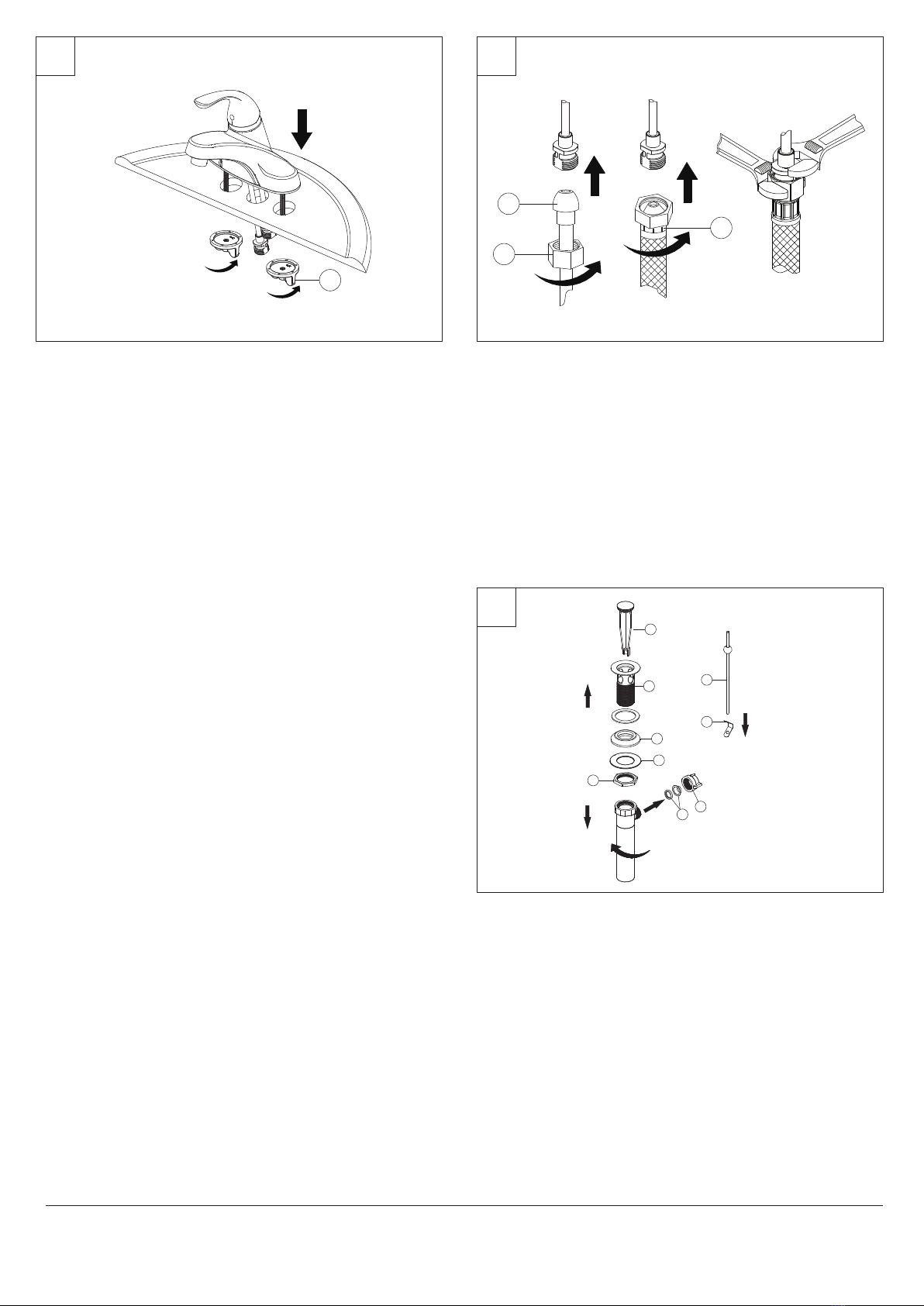

Shut off water supplies. Place new faucet through holes in top of sink. Place faucet
through mounting holes in sink. Secue faucet to sink using mounting nuts (1)
provided.
Note: If the sink surface is uneven or irregular, plumber’s putty or a silicone
sealant may be used to create a watertight seal. Plumber’s putty may have
an adverse reaction with plastic gaskets under the spout base so if your
faucet has a plastic gasket, use a high quality silicone sealant. Plumber’s
putty also may have an adverse reaction with some cultured marble or
natural stone. In these cases a high quality silicone sealant is
recommended.
Corte el suministro de agua. Coloque el grifo nuevo a través de los orificios en la
parte superior del l
proporcionadas.
avabo. Fije la llave al fregadero con las contratuercas (1)
Nota: Si la superficie del lavamanos es irregular o está desnivelada, puede
usarse masilla de plomero o un sellador de silicona para dar hermeticidad.
La masilla de plomero puede tener reacción adversa con juntas plásticas
debajo de la base del caño. Si tu grifo tiene junta plástica, usa un sellador
de silicona de alta calidad. La masilla de plomero puede tener también un
reacción adversa con algún mármol cultivado o piedra natural. En estos
casos se recomienda un sellador de silicona de alta calidad.
Coupez l'alimentation en eau. Insérez le nouveau robinet dans les trous prévus à cet
effet sur le dessus du l
fournis.
avabo. Fixez le robinet à l'aide des écrous autofreinés (1)
Remarque : Si la surface du lavabo n'est pas uniforme ou est irrégulière,
vous pouvez utiliser du mastic de plomberie ou un scellant à la silicone
pour créer un joint étanche. Le mastic de plomberie peut réagir de manière
indésirable avec les joints en plastique sous la base du bec. Par
conséquent, si le robinet présente un joint en plastique, veuillez utiliser un
scellant à la silicone de haute qualité. Le mastic de plomberie peut
également présenter une réaction indésirable avec certains similimarbres
ou certaines pierres naturelles. Dans de tels cas, il est recommandé
d'utiliser un scellant à la silicone de haut qualité.
05/18/22 REV.A FERGUSON.COM/PROFLO
Distributed Exclusively by Ferguson and Wolseley Canada
© 2022 Ferguson Enterprises, Inc. 0423 252402

Apply silicone to underside of flange (1). Insert flange into sink. Install gasket (2),
metal washer (3) and brass nut (4) onto flange (1) from below sink, but do not tighten
brass nut. Screw on tail piece (5) and hand tighten.
Note: Don’t drop silicone onto gasket (2).
Aplica silicona en el lado inferior de la brida (1). Coloca la brida en el fregadero.
Instala la junta (2), la arandela de metal (3) y la tuerca de latón (4) en la brida (1)
desde abajo del fregadero, pero no aprietes la tuerca de latón. Atornilla en el tubo
extensor (5) y aprieta con la mano.
Nota: No eches silicona en la junta (2).
Appliquez de la silicone sur le dessous de la bride (1). Insérez la bride dans le lavabo.
Installez le joint (2), la rondelle en métal (3) et l'écrou en laiton (4) sur la bride (1) à
partir du dessous du lavabo, mais ne serrez pas l'écrou en laiton. Vissez l'embout (5)
et serrez à la main.
Remarque: Ne faites pas tomber de scellant à la silicone sur le joint (2).
Place one end of spring clip (1) onto the end of horizontal rod (2). Insert horizontal
rod (2) through a hole on strap (3). Connect the other end of spring clip (1) to
horizontal rod (2). Insert lift rod (4) into strap and tighten screw (5).
Coloque un extremo del sujetador de resorte (1) en el extremo de la varilla horizontal
(2). Coloca la varilla horizontal (2) a través de un orificio en la correa (3). Conecta el
otro extremo del sujetador de resorte (1) en la varilla horizontal (2). Inserta la vara
del aireador (4) en la correa y aprieta el tornillo (5).
Placez une extrémité de la pince à ressort (1) au bout de la tige horizontale (2).
Insérez la tige horizontale (2) à travers un trou sur la courroie (3). Raccordez l'autre
extrémité de la pince à ressort (1) à la tige horizontale (2). Insérez la tige de levage
(4) dans la courroie et serrez la vis (5).
4
With pivot (1) facing toward faucet, pull pop-up straight down into drain hole and
secure gasket (2), metal washer (3) and brass nut. Remove excess sealant.
Con el pivote (1) de frente al grifo, hala el cuerpo del desagüe emergente de forma
recta hacia abajo y hacia el interior del orificio de drenaje y asegura la junta (2), la
arandela de metal (3) y la tuerca de latón. Limpia el exceso de sellador.
Avec le pivot (1) orienté vers le robinet, enfoncez tout droit le corps d'évacuation
dans le trou d'évacuation et fixez le joint (2), la rondelle en métal (3) et l'écrou en
laiton. Retirez l'excès de produit d'étanchéité.
Install horizontal rod (2) and stopper (3) as non-removable (4). Hand tighten pivot nut
(1).
Instala la varilla horizontal (2) y el tapón (3) en la posición fija (4). Aprieta la tuerca
del orificio del pivote con la mano (1).
Installez la tige horizontale (2) et le bouchon (3) en position non amovible (4). Serrez
l'écrou de pivot à la main (1).
5
67
5
4
3
2
1
2
3
1
4
2
3
1
3
1
2
3
5
4
05/18/22 REV.A FERGUSON.COM/PROFLO
Distributed Exclusively by Ferguson and Wolseley Canada
© 2022 Ferguson Enterprises, Inc. 0423 252402

Maintenance:
If faucet leaks underneath handle or Water does not completely
shut off: replace cartridge.
Mantenimiento:
Si hay una filtración debajo de la llave o el Agua no se corta por
completo: reemplace el cartucho.
Entretien:
S'il y a une fuite sous la poignée ou si le robinet ne se ferme pas
complètement: remplacez la cartouche.
8
Important: After installation is completed, remove aerator. Turn on water supply and
allow both hot and cold water to run for at least one minute each. While water is
running, check for leaks. Replace aerator.
Importante: Una vez que termine la instalación,quite el aireador. Abra el suministro
de agua y deje correr agua fría y caliente durante al menos un minuto cada una.
Mientras el agua corre, controle que no haya pérdidas. Reemplace el aireador.
Important: Une fois l’installation terminée, enlevez l’aérateur. Ouvrez l’alimentation
d’eau et laissez couler l’eau chaude et l’eau froide au moins une minute chacune.
Pendant que l’eau coule, vérifiez s’il y a des fuites. Reposez l’aérateur.
405/18/22 REV.A FERGUSON.COM/PROFLO
Distributed Exclusively by Ferguson and Wolseley Canada
© 2022 Ferguson Enterprises, Inc. 0423 252402

* Specify Finish
Especifíque el Acabado
Précisez le Fini
OBPF713060*
Handle
Llave
Poignée
Cartridge
Cartucho
Cartouche
OBPF1RP70221
2.5mm Hex Allen Wrench
2.5mm Hex Llave Allen
2.5mm Hex Cié hexagonale
OBPF940006*
Lift Rod & Lift rod Knob
Perilla de la varilla de extensión & Varilla de
elevación
Bouton & Tuge de Tige de levage
OBPF9F40006*
Pop-up Assembly Less Lift Rod
Ensamble del Desagüe AutomáticoMenos la
Barra de Alzar
Renvoi Mécanique en Plastique Sans la Tige de
Manoeuvre
5
OBPF780109*
Cap
Tapa
Capuchon
OBPF530223*
Aerator
Aireado
Aérateur
OBPF220094
