ProFlo PFXC5012BN User manual

SINGLE HANDLE PRE-RINSE KITCHEN FAUCET
Model PFXC5012CP PFXC5012BN
GRIFO DE COCINA CON UNA SOLA LLAVE PARA
PRE-ENJUAGUE
Modelos PFXC5012CP PFXC5012BN
ROBINET DE CUISINE DE PRÉRINÇAGE À UNE SEULE
MANETTE
Modèles PFXC5012CP PFXC5012BN
1 www.PROFLO.com
English Español Français
CAUTION-TIPS FOR REMOVAL OF
OLD FAUCET:
PRECAUCIÓN-CONSEJOS PARA CAMBIAR
LA LLAVE MEZCLADORA:
ATTENTION-SUGGESTIONS POUR
ENLEVER L'ANCIEN ROBIENT:
Always turn off water supply before
removing existing faucet or replacing
any part of the faucet. Open the
faucet handle to relieve water
pressure and ensure that water is
completely shut off.
Siempre corte el suministro de agua
antes de retirar el grifo actual o
remplazar cualquier pieza del mismo.
Abra la llave del grifo para liberar la
presión de agua y asegurar que ya no
corre agua.
Toujours couper l'alimentation en eau
avant d'enlever ou de démonter le
robinet. Ouvrir le robinet pour libérer la
pression d'eau et pour s'assurer que
l'alimentation en eau a bien été coupée.
CARE INSTRUCTIONS: INSTRUCCIONES DE CUIDADO: DIRECTIVES D'ENTRETINE:
To preserve the finish of your faucet,
apply non-abrasive wax. Any
cleaners should be rinsed off
immediately. Do not use abrasive
cleaners on the faucet.
Para conservar el acabado que cubre
las partes metálicas de su llave
mezcladora, aplique cera que no sea
abrasive, como una cera para autos. Si
usa algún tipo de limpiador, deberá
enjuagarlo inmediatamente. Los
abrasivos suaves son aceptables en
acabados platinum y LifeShine.
Pour préserver le fini des pièces
métalliques du robinet, appliquer une
cire non abrasive comme une cire à
votiure. Rincer immédiatement le
robinet aprés l'avoir nettoyé avec un
agent nettoyant. Les finis platinum et
LifeShine peuvent être nettoyés à l'aide
de produits abrasifs doux.
You may need/Usted puede necesitar/
Aticles dont vous pouvez avoir besion
Goggles
Anteojos Protectores
Lunettes de sécurité
Wrench
Llave
Clé ajustable
Basin Wrench
Llave para Instalar Grifos
Clé pour lavabo
(2) Supply Lines
2 Líneas de Suministro
(2) Tuyaux d'alimentation
Sealant Tape
Cinta Selladora
Ruban d'étanchéité
Silicone
Silicón
Silicone
SILICONE
®
02/05/17 REV.A
Phillips Head Screwdrivers
Destornillador Phillips
Tournevis cruciforme

2 www.PROFLO.com

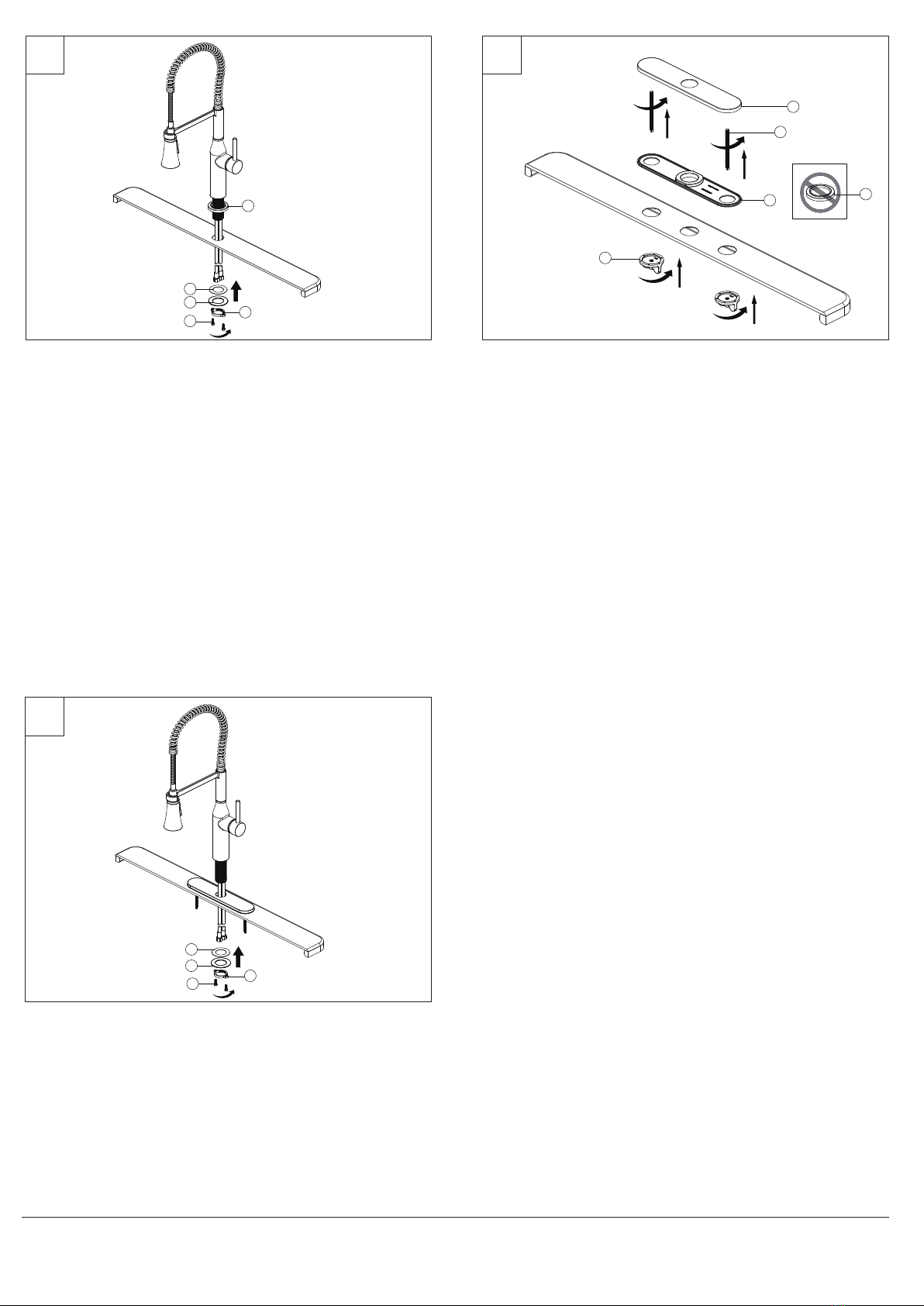

Optional Flange Installation
Shut off water supplies. Before installation, ensure that the flange (1) is placed on
the bottom of the new faucet assembly. Insert faucet body through the hole in sink.
Install plastic washer (2) and metal washer (3) onto the threaded mounting shank.
Thread nut (4) onto mounting shank. Lock nut into position by tightening screws (5).
Do not overtighten. Please continue to Step 4.
If installing the faucet with the escutcheon, begin with step 2.
Instalación del Reborde Opcional
Cierra el suministro de agua. Antes de la instalación, verique que la brida (1) esté
colocada sobre el fondo del montaje de la nueva llave. Inserta el grifo a través del
orificio en el fregadero. Monta la arandela plástica (2) y la de metal (3) en el vástago de
montaje roscado. Enrosca la tuerca (4) en el vástago de montaje. Fija la tuerca en
posición, apretando los tornillos (5). No aprietes demasiado.
Por favor procede con el Paso 4.
Si es con la placa protectora, comienza con el 2.
Installation de la bride (facultative)
Coupez l'alimentation en eau. Avant l'installation, vériez que la bride (1) est placée au
fond du nouveau robinet. Insérez le corps du robinet dans le trou du lavabo. Installez
une rondelle en plastique (2) et une en métal (3) sur la tige de montage filetée. Vissez
l'écrou (4) sur la tige de montage. Verrouillez l'écrou en place en serrant les vis (5). Ne
serrez pas trop.
Veuillez continuer en passant à l’étape 4.
Si vous installez le robinet avec l’entraxe, commencez à l’étape 2.
Optional Escutcheon Installation
Shut off water supplies.
Before installation, remove the flange (1). Screw the bolts (2) into the escutcheon (3)
and ensure that the base plate (4) is pressed onto the escutcheon (3) before the
escutcheon (3) is installed over the three holes in the sink. From underneath sink,
hand tighten the mounting nuts (5). Do not overtighten. If installing the faucet
without the escutcheon, begin with step 1.
Note: If the sink surface is uneven or irregular, plumber’s putty or a silicone sealant
may be used to create a watertight seal. Plumber’s putty may have an adverse
reaction with plastic gaskets under the spout base so if your faucet has a plastic
gasket, use a high quality silicone sealant. Plumber’s putty also may have an
adverse reaction with some cultured marble or natural stone. In these cases a high
quality silicone sealant is recommended.
Instalación de la Placa Protectora (opcional)
Cierra el suministro de agua.
Antes de la instalación, quite la brida (1). Atornilla los pernos (2) en la placa
protectora (3) y asegúrate de que la placa base (4) esté presionada sobre la placa
protectora (3) antes de instalar esta última en los tres oricios del fregadero. Desde
abajo del fregadero, ajusta manualmente la tuerca de montaje (5). No aprietes
demasiado. Si instalas el grifo sin la placa protectora, empieza por el paso 1.
Nota: Si la superficie del lavamanos es irregular o está desnivelada, puede usarse
masilla de plomero o un sellador de silicona para dar hermeticidad. La masilla de
plomero puede tener reacción adversa con juntas plásticas debajo de la base del
caño. Si tu grifo tiene junta plástica, usa un sellador de silicona de alta calidad. La
masilla de plomero puede tener también un reacción adversa con algún mármol
cultivado o piedra natural. En estos casos se recomienda un sellador de silicona de
alta calidad.
Installation de la rosace (facultatif)
Coupez l'alimentation en eau.
Avant l'installation, retirez la bride (1). Vissez les boulons (2) dans la rosace (3) et
assurez-vous que la plaque de base (4) est appuyée sur la rosace (3) avant que la
rosace (3) ne soit installée par-dessus les trois trous de l'évier. Serrez manuellement
l'écrou de montage à partir du dessous de l'évier (5). Ne serrez pas trop. Si vous
installez le robinet sans l’entraxe, commencez avec l’étape 1.
Remarque: Si la surface du lavabo n'est pas uniforme ou est irrégulière, vous
pouvez utiliser du mastic de plomberie ou un scellant à la silicone pour créer un
joint étanche. Le mastic de plomberie peut réagir de manière indésirable avec les
joints en plastique sous la base du bec. Par conséquent, si le robinet présente un
joint en plastique, veuillez utiliser un scellant à la silicone de haute qualité. Le
mastic de plomberie peut également présenter une réaction indésirable avec
certains similimarbres ou certaines pierres naturelles. Dans de tels cas, il est
recommandé d'utiliser un scellant à la silicone de haut qualité.
1 2
Optional Escutcheon Installation
Insert faucet body through the hole in escutcheon. Install plastic washer (1) and
metal washer (2) onto the threaded mounting shank. Thread nut (3) onto mounting
shank. Lock nut into position by tightening screws (4). Do not overtighten.
Instalación de la Placa Protectora (opcional).
Inserta el grifo a través del orificio en la placa protectora. Monta la arandela plástica (1)
y la de metal (2) en el vástago de montaje roscado. Enrosca la tuerca (3) en el vástago
de montaje. Fija la tuerca en posición, apretando los tornillos (4). No aprietes
demasiado.
Installation de la rosace (facultatif)
Insérez le corps du robinet à travers le trou de la rosace. Installez une rondelle en
plastique (1) et une en métal (2) sur la tige de montage filetée. Vissez l'écrou (3) sur la
tige de montage. Verrouillez l'écrou en place en serrant les vis (4). Ne serrez pas trop.
3
02/05/17 REV.A
1
3
2
4
5
1
3
4
2
5
3
2
1
4

3 www.PROFLO.com
Making the waterline connections
Thread the nut (1) on supply line onto outlet of water supply valve (2) and tighten
with wrench. Do not overtighten.
Cómo hacer las conexiones de las tuberías de agua
Enrosca la tuerca (1) de la línea de suministro en la salida de la válvula de suministro
de agua (2) y aprieta con una llave. No aprietes demasiado.
Branchement des conduites d'alimentation en eau
Vissez l’écrou (1) de la conduite d’alimentation sur la sortie du robinet d’alimentation
en eau (2) et serrez à l’aide d’une clé. Ne serrez pas trop.
4
Maintenance:
If faucet leaks underneath handle or water does not completely shut off:
Replace cartridge.
Mantenimiento:
Si hay una filtración debajo de la llave o el agua no se corta por completo:
Reemplace el cartucho.
Entretien:
S'il y a une fuite sous la poignée ou si le robinet ne se ferme pas complètement:
Remplacez la cartouche.
After installation is complete, remove the sprayer by unscrewing it in a
counter-clockwise direction. Turn on the water supply to flush debris from the
faucet. Run the hot and cold water for at least one minute each. Important: This
flushes away any debris that could cause damage to internal parts.
Finalizada la instalación, desenrosca el rociador de izquierda a derecha. Abre el
flujo de agua para eliminar los residuos en el grifo. Deja correr el agua caliente y la
fría al menos un minuto cada una. Importante: Esto limpia cualquier residuo que
pueda causar daño a las partes internas.
Une fois que l’installation est terminée, retirez le pulvérisateur en le dévissant dans
le sens inverse des aiguilles d'une montre. Ouvrez l’eau pour purger le robinet de
tout détritus. Laissez couler l’eau chaude et l'eau froide pendant au moins une
minute chacune. Important: Cette opération sert à évacuer les débris qui pourraient
endommager les éléments internes.
5
02/05/17 REV.A
2
1

4 www.PROFLO.com
* Specify Finish
Especifíque el Acabado
Précisez le Fini
02/05/17 REV.A
RP70378
Inverter
Inversor
Inverseur
RP38340*
Sprayhead
Cabezal de rociado
Tête de vaporisation
RP80332*
Escutcheon
Escudo de bocallave
Écusson
RP80328*
Base Plate
Placa de base
Plaque de base
RP50071
Bolt
Perno
Boulon
RP56036
Mounting Nut
Tuerca de montaje
Écrou de montage
RP80333*
Flange
Brida
Bride
RP64131
Washer
Arandela
Rondelle
RP64111
Washer
Arandela
Rondelle
RP56077
Nut
Tuerca
Écrou
RP50004
Screw
Tornillo
Vis
PF3357061
Cartridge
Cartucho
Cartouche
RP70304
Bonnet
Bonete
Chapeau RP80132*
Cap
Tapa
Capuchon
RP13334*
Handle
Llave
Poignée
RP17126*
Handle seat
Asiento de la llave
Base de la poignée
RP50002
Screw
Tornillo
Vis
RP50015
Screw
Tornillo
Vis
