Protecta AC351A User manual

WARNING: These instructions must be provided to the user and installer
of this equipment. The user and installer of this equipment must read
and understand these instructions before use or installation. Follow
the manufacturer’s instructions for other safety equipment used with
this system. Follow these instructions for proper use, inspection, and
maintenance of this equipment. This product is intended to be used
as a part of a complete Cabloc ladder safety system. Alterations,
substitutions, or misuse of this equipment, or failure to follow
instructions, may result in serious injury or death.
IMPORTANT: If you have questions on the installation, use,
maintenance, or suitability of this equipment for your application,
contact PROTECTA.
IMPORTANT: Before using this equipment, record the product
identication information from the installation and service label in the
maintenance log in section 8.0 of this manual.
1.0 APPLICATIONS
1.1 PURPOSE: The Cabloc detachable cable sleeve is
designed to arrest the fall of personnel while climbing a
xed ladder. The detachable cable sleeve is not intended
to be used for material handling.
NOTE: The installer and user must ensure the ladder meets all applicable local, state, and federal standards, including ANSI A14.3.
1.2 LIMITATIONS: Cabloc detachable cable sleeves must be used with a PROTECTA approved ladder safety
system. Use only 3/8 inch (9.5mm) diameter solid core cable. In Canada, model no. AC350A for 5/16 inch
(8mm) cable is also available. The Cabloc cable sleeve must be directly connected to an approved full body
harness with an 2000115 carabiner, (included with the Cabloc sleeve). See Figure 1. Do not use connection
devices other than the 2000115 carabiner.
NOTE: ANSI A14.3 and OSHA 1926.1053 states that the length of connection between the carrier cable and attachment point on the
full body harness must not exceed nine inches or 0.2m in Canada per CSA Z 259.2.2-98.
1.3 Refer to applicable local, state, and federal (OSHA) requirements governing this equipment for more
information on ladder safety systems and associated components, including OSHA 1910.27.
2.0 SYSTEM REQUIREMENTS
2.1 COMPATIBILITY OF COMPONENTS AND SUBSYSTEMS: This equipment is designed for use with
PROTECTA approved components and subsystems. The use of non-approved components and subsystems
may jeopardize compatibility of equipment, and could affect the safety and reliability of the complete
system. Contact PROTECTA if you have questions about compatibility of equipment.
WARNING: Before using a Cabloc Ladder System in combination with a climb assist system, consult the climb assist system
manufacturer’s instructions for any restrictions or limitations concerning simultaneous use of these systems. Capital Safety has
found that some connection combinations may interfere with proper operation of the Cabloc Detachable Sleeve and may result in
failure to arrest a fall. Avoid connecting the sleeve used on the Cabloc Ladder System into the same harness connection D-ring as is
occupied by the climb assist system. Ensure that movement of the arm of the Cabloc sleeve is not restricted or interfered with by the
climb assist system or its connectors. Failure to heed this warning may result in serious injury or death.
2.2 COMPATIBILITY OF CONNECTORS: Connectors used with this system (hooks, carabiners, D-rings) must
be capable of supporting a minimum of 5,000 lbs. Use caution to assure compatibility of hooks and the
connection point. Non-compatible connectors may unintentionally disengage (roll-out). Connectors must be
compatible in size, shape, and strength. All connectors used must be self closing/self locking connectors.
User Instruction Manual Cabloc Detachable Cable Sleeve
This manual is intended to be used as part of an employee training program as recommended by OSHA.
Instructions for the following series products:
LADDER CLIMBING CABLE SLEEVE
Model Numbers: AC351A and AC350A (Canada only)
3/8 in. Ø
Steel Cable
(Carrier Cable)
Cable
Installation
Slot
Cable Shoe
Attachment
Point
Brake Lever
2000115
Carabiner
Sleeve
Body

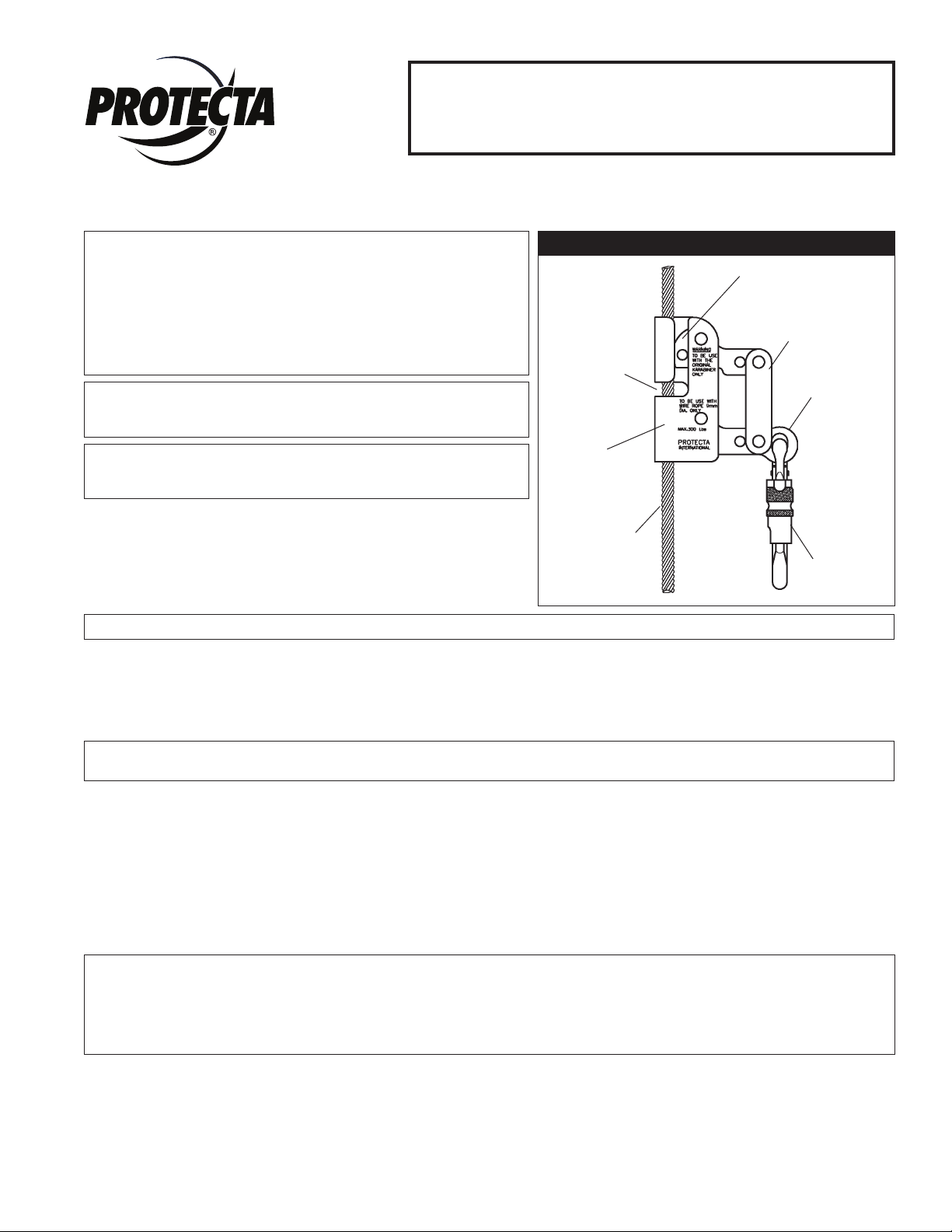

Figure 1
© Copyright 2010, PROTECTA
Form No.: 5902216 Rev.:E

2
3.0 OPERATION AND USE
3.1 BEFORE EACH USE INSPECT the ladder climbing system according to the manufacturer’s instructions. Do
not climb a structure that is not in good condition. Verify from the label markings that the system has been
formally inspected within the last year. Do not use a defective or improperly maintained Cabloc system.
Inspect the detachable cable sleeve according to section 5.0. Inspect your full body harness according to the
manufacturer’s instructions.
3.2 CONNECTING THE CABLOC CABLE SLEEVE TO THE CARRIER CABLE:
WARNING: In situations where a fall hazard exists, use a back-up fall arrest
system, such as a lanyard, to protect against a fall.
Step 1. Ensure the sleeve is correctly positioned relative to the carrier cable.
The “up” arrow on the sleeve must be pointing to the ascending
direction. See Figure 2.
Step 2. Remove the carabiner and pivot the handle to its full upright
position. This will draw back the cable shoe to allow insertion of the
carrier cable into the sleeve housing. The sleeve design does not
allow the sleeve to be installed or removed while the carabiner is
attached to the handle.
Step 3. Rotate the top of the sleeve to the right until the sleeve body is
horizontal. Position the sleeve so that the cable slides all the way
into the cable installation slot. Rotate the sleeve back into a vertical
position so that the cable is captive in the cable slot.
Step 4. Allow the handle to return to its operating position. This will allow
the cable shoe to contact the cable and lock the cable in the sleeve
body. Reattach the 2000115 Carabiner to the attachment point of
the Cabloc sleeve.
3.3 CONNECTING THE CABLOC SLEEVE TO THE HARNESS:
USE only the 2000115 carabiner to connect the Cabloc to the harness. Do
not substitute with other connectors. Do not use other connecting devices,
such as; lanyards, chain, links, or clevis. These types of connectors do not
meet PROTECTA requirements. OSHA and ANSI A14.3 prohibits connections
between the carrier cable and the harness that exceed nine inches in length.
When connecting ensure the gate on the carabiner is closed and locked. CSA
Z259.2.1-98 prohibits the use of connectors longer than 0.2m in length.
3.4 CLIMBING ON THE SYSTEM:
Step 1. Don the appropriate full body harness according to the
manufacturer’s instructions.
Step 2. Attach the Cabloc cable sleeve to the carrier cable (see section 3.2).
Step 3. Connect the Cabloc cable sleeve to the attachment point on the full
body harness.
Step 4. To ascend, climb up the ladder normally. The detachable cable
sleeve will follow the climber. The carrier cable will snap out of the
cable guides as the climber passes the guides. Reconnect the carrier
cable to the cable guide after passing each guide. Do not remove
detachable cable sleeve from carrier cable to pass cable guides. Use
caution when climbing. Avoid carrying tools or equipment that do
not allow your hands to be free for climbing. Ensure items carried
are secure to avoid dropping on climbers below. Climb within your
ability. Long climbs may require several rest stops during ascent or
descent to avoid exhaustion. Avoid climbing in high winds or severe
weather whenever possible.

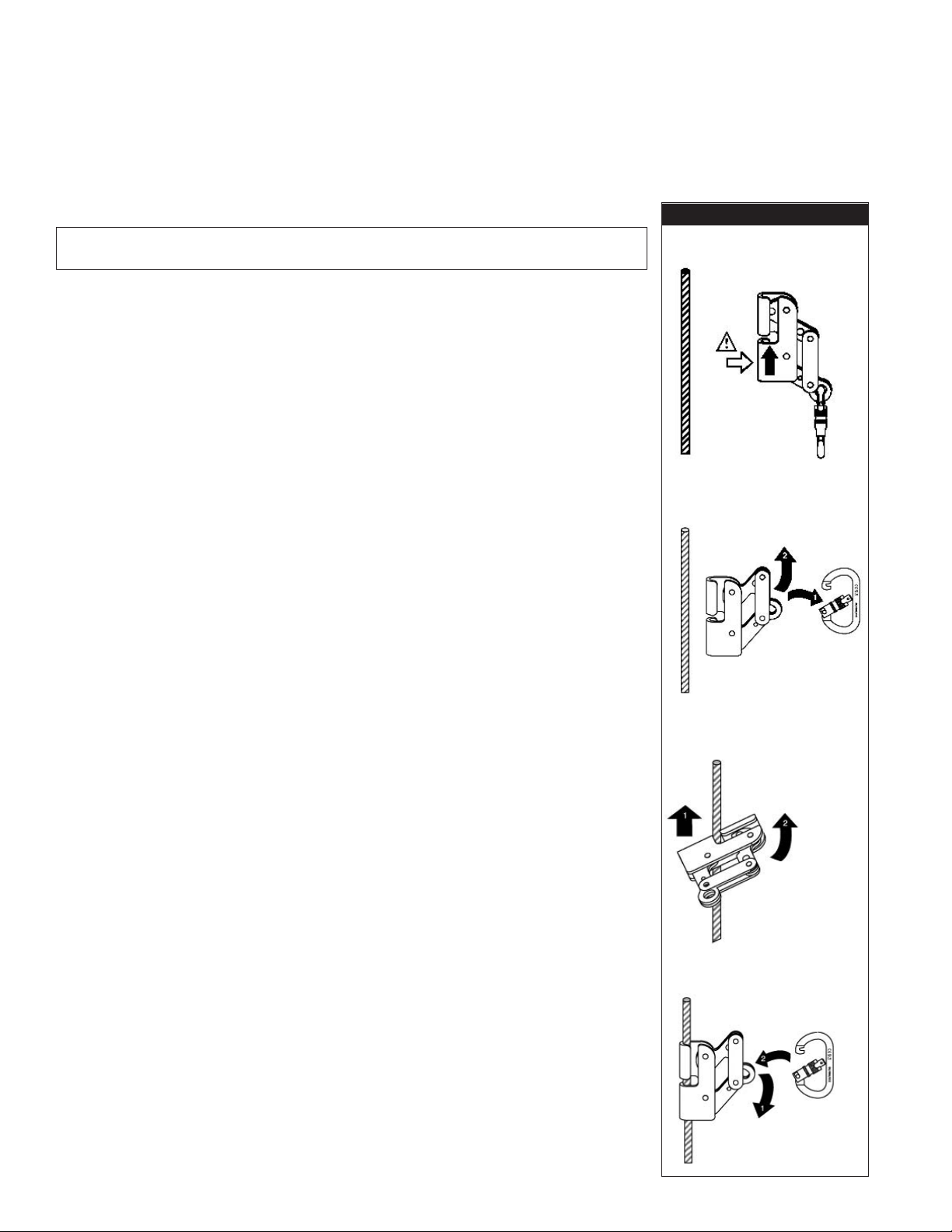

Figure 2 - Installation
STEP 4
STEP 3
STEP 2
STEP 1

3
Step 5. To descend, climb down smoothly in a normal position. Allow the detachable cable sleeve to
lead the climber down. Climbing down out of position (leaning back excessively) will cause the
detachable cable sleeve to lock on the carrier cable. If the detachable cable sleeve locks, move
upward slightly to release, then continue down the ladder.
4.0 TRAINING
4.1 TRAINING: It is the responsibility of the user and purchaser of this equipment to assure they are familiar
with these instructions, operating characteristics, application limits, and the consequences of improper use
of this equipment. Users and purchasers of this equipment must be trained in the correct care and use of
this equipment.
IMPORTANT: Training must be conducted without exposing the user to a fall hazard. Training should be
repeated on a periodic basis.
5.0 INSPECTION
5.1 FREQUENCY:
 •BeforeEachUse: Visually inspect the detachable cable sleeve with the Cabloc installation according
to section 5.2 and 5.3. Inspect other system components according to manufacturer’s instructions.
 •FormalInspection: A formal inspection of the detachable cable sleeve must be performed at least
annually by a competent person other than the user.
 •AfteraFall: If a fall occurs with the detachable cable sleeve or on the Cabloc system a formal
inspection of the entire system must be performed by a competent person other than the user. See
sections 5.2, 5.3 and 5.4. Record the inspection results in the inspection and maintenance log in
section 8.0.
5.2 INSPECTION GUIDELINES FOR CABLOC LADDER SAFETY SLEEVE:
•Inspect: the brake lever and cable shoe for bends, cracks, and deformation. Inspect the connection
point for wear or distortion. Check all surfaces for corrosion. All fasteners and rivets must be securely
attached. Operation of the brake lever and cable shoe must be free and smooth. Springs must be
secure and of sufcient strength to pull the brake lever down. See Figure 1.
 •Inspect: the sleeve body for wear
on the inside where the cable passes
through.
 •Inspectmarkings: All markings
must be present and completely
legible. See Figure 3.
 •InCanada: ensure that the anti-
inversion device is operational by
turning the cable sleeve upside don
and trying to operate the brake lever.
If the lever operates up and down
in the inverted position, the anti-
inversion device is defective and the
sleeve must be removed from service
and destroyed or returned to Protecta
for repair.
5.3 IF INSPECTION reveals an unsafe or defective condition remove the ladder safety system or detachable
cable sleeve from service and destroy or contact an authorized service center for repair.
6.0 MAINTENANCE, SERVICE, AND STORAGE
6.1 The Cabloc sleeve may be cleaned using commercial parts cleaning solvents and rinsed with warm, soapy
water. Light machine oil may be applied to moving parts if required. Do not use excessive oil, or allow oil to
contact cable clamping surfaces. Store the detachable cable sleeve in a cool, dry, clean environment, out of
direct sunlight. Avoid areas where chemical vapors exits. Thoroughly inspect sleeve after extended storage.

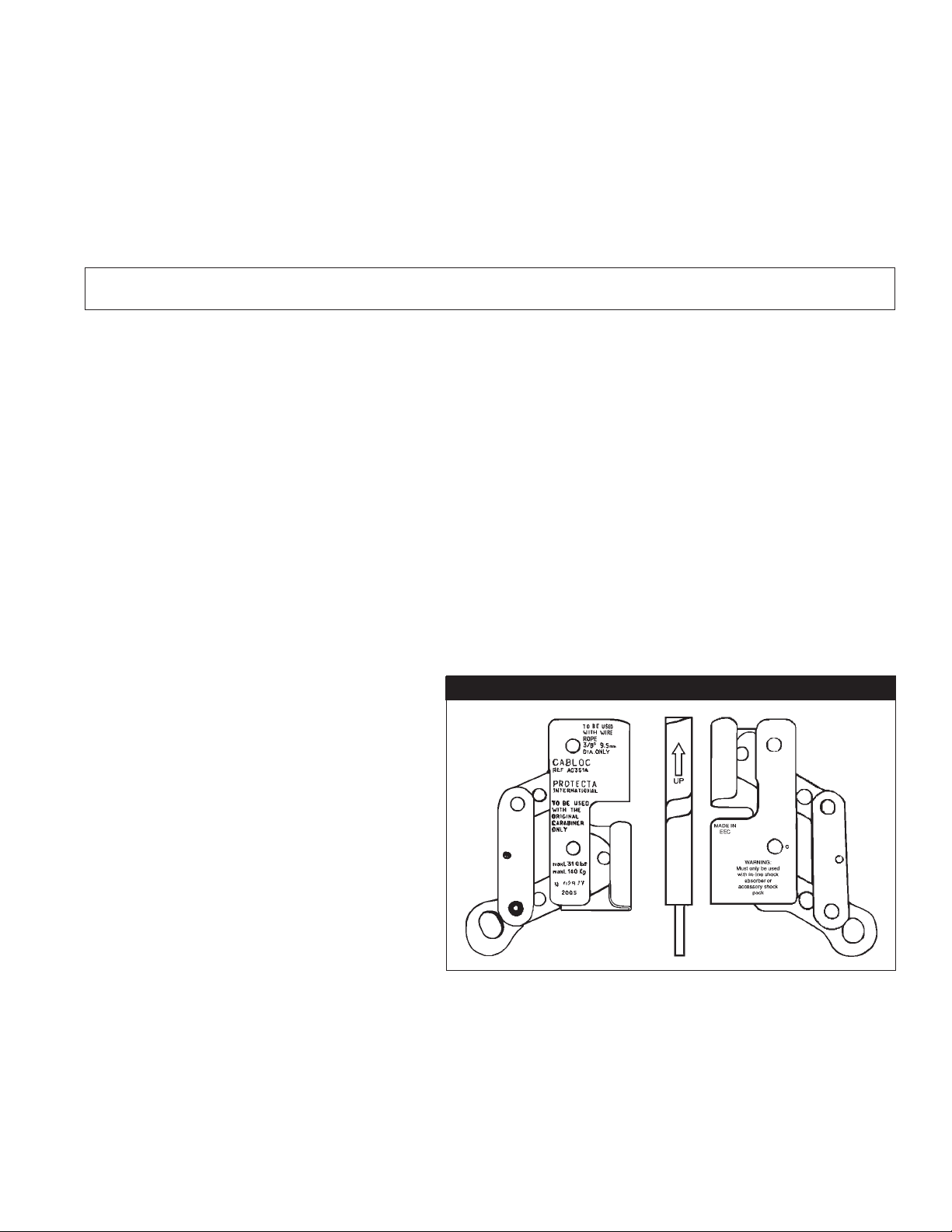

Figure3-Marking

4
USA          Canada
3833 SALA Way 260 Export Boulevard
Red Wing, MN 55066-5005 Mississauga, Ontario L5S 1Y9
Toll Free: 800-328-6146 Toll Free: 800-387-7484
Phone: [phone] Phone: [phone]
Fax: [phone] Fax: [phone]
www.capitalsafety.com www.capitalsafety.com
This manual is available for download at www.capitalsafety.com.
I S O
9 0 0 1
Certicate No. FM 39709
6.2 ADDITIONAL MAINTENANCE and servicing procedures must be completed by an authorized service
center. Authorization must be in writing.
7.0 SPECIFICATIONS
DETACHABLE SLEEVE
Material: Stainless Steel
Breaking strength: 5,500 lbs (24.5 kN)
Net weight (with carabiner): 1.54 lbs (.70 kg)
Cable: .375 in (9.5 mm) galvanized steel or stainless steel
CARABINER:
Material: High strength steel
Breaking strength: 5,500 lbs (24.5 kN)
8.0 INSPECTION AND MAINTENANCE LOG
SERIAL NUMBER:
MODEL NUMBER:
DATE PURCHASED: DATE OF FIRST USE:
A Capital Safety Company
INSPECTION DATE INSPECTION ITEMS
NOTED CORRECTIVE ACTION MAINTENANCE PERFORMED
Approved by:
Approved by:
Approved by:
Approved by:
Approved by:
Approved by:

AVERTISSEMENT : L’utilisateur et l’installateur doivent avoir accès
aux directives de cet équipement. L’utilisateur et l’installateur doivent
lire et comprendre ces directives avant son emploi et son installation.
Suivre les directives du fabricant pour tout autre équipement de
sécurité utilisé avec ce système. Pour l’usage, l’inspection et l’entretien
appropriés de cet équipement, suivre les directives. Ce produit est
une partie intégrante du système de sécurité intégral pour échelle
Cabloc. Toute modication, remplacement ou mauvais usage de cet
équipement ou tout manquement des directives peut occasionner des
risques de blessures graves ou mortelles.
IMPORTANT: Si vous avez des questions concernant l’installation,
l’emploi, l’entretien ou la capacité de cet équipement, veuillez
communiquer avec PROTECTA.
IMPORTANT : Avant d’utiliser cet équipement, inscrire les
informations identiant le produit qui se trouvent sur l’étiquette de
service dans le registre d’entretien dans la section 8.0 de ce manuel.
1.0 APPLICATIONS
1.1 OBJECTIF : Le manchon de câble démontable Cabloc sert
de dispositif antichute aux employés grimpant une échelle
xe. Le manchon de câble démontable n’est pas conçu pour
la manipulation de matériel.
REMARQUE : L’installateur et l’utilisateur doivent s’assurer que l’échelle répond aux normes locales, provinciales et
fédérales, y compris l’ANSI A14.3
1.2 RESTRICTIONS : Les manchons de câble démontables Cabloc doivent être utilisés avec un système de sécurité
pour échelle approuvé par PROTECTA. Se servir uniquement d’un câble central mesurant 3/8po (9,5mm) de
diamètre. Au Canada, le numéro du modèle est AC350A pour 5/16po. Un câble de 8mm est également disponible.
Le manchon de câble Cabloc doit être attaché directement à un harnais complet avec un mousqueton 2000115 ,
inclus avec le manchon Cabloc (voir la gure 1). Se servir uniquement d’un mousqueton 2000115.
REMARQUE : L’ANSI A14.3 et l’OSHA 1926.1053 déclarent que la longueur de liaison entre le câble porteur et le point de
xation sur le harnais complet ne doit pas excéder 9po ou 0,2m au Canada par le CSA Z 259.2.2-98.
1.3 Pour plus d’informations concernant les systèmes de sécurité pour échelles ainsi que leurs composantes, se
rapporter aux exigences locales, provinciales et fédérales (OSHA) qui s’appliquent, y compris l’OSHA 1910.27.
2.0 EXIGENCES DU SYSTÈMES
2.1 COMPATIBILITÉ DES COMPOSANTES ET DES SOUS-SYSTÈMES : Cet équipement s’utilise avec les
composantes et les sous-systèmes approuvés par PROTECTA. L’utilisation de composantes et de sous-systèmes non
approuvés peut compromettre la compatibilité de l’équipement et nuire à la sécurité et la abilité du système entier.
Si vous avez des questions concernant la compatibilité de l’équipement, veuillez communiquer avec PROTECTA.
2.2 COMPATIBILITÉ DES CONNECTEURS : Les connecteurs utilisés avec ce système (crochets de retenue,
mousquetons, anneaux en D) doivent être en mesure de soutenir au moins 5000lbs. Prendre soin de s’assurer
de la compatibilité des crochets de retenue et du point de xation. Les connecteurs incompatibles pourraient
occasionner un débrayage (déroulement) accidentel. La grandeur, la forme et la force des connecteurs doivent
être compatibles. Les connecteurs doivent être à ressorts et à verrouillage automatique.
AVERTISSEMENT : Avant d’utiliser un système de sécurité pour échelles Cabloc conjointement à un système d’aide à l’ascension,
consultez les instructions du fabricant du système pour toute restriction concernant l’utilisation simultanée de ces systèmes. Capital Safety a
découvert que certaines combinaisons pourraient nuire au bon fonctionnement du système de manchon détachable Cabloc à empêcher une
chute. Évitez de connecter le manchon utilisé sur l’échelle Cabloc sur le même anneau en D de xation au harnais que celui occupé par le
système d’aide à l’ascension. Assurez-vous que le mouvement du bras du manchon Cabloc n’est pas limité ou gêné par le système d’aide à
l’ascension ou ses connecteurs. Ne pas tenir compte de cet avertissement peut entraîner de graves blessures, voire la mort.
Manuel d’utilisation du manchon de câble démontable Cabloc®
Ce manuel sert de programme de formation aux employés, tel que recommandé par l’OSHA.
Directives pour la gamme des produits suivants:
MANCHon de câble pour échelle, modèles No AC351A et
AC350A (seulement au Canada)
3/8po. Câble
en acier
inoxydable
(câble porteur)
Encoche
d’installation
du câble
Cosse de câble
Point de
fixation
Levier de
frein
Mousqueton
2000115
Boîtier du
manchon
Figure 1
© Tous droits réservés 2010, PROTECTA
Formulaire No : 5902216 Rév. : E

2
3.0 FONCTIONNEMENT ET UTILISATION
3.1 AVANT CHAQUE UTILISATION vérier le système pour échelle selon les directives du fabricant. Ne pas
monter dans une structure en mauvais état. À l’aide des repérages, s’assurer qu’au cours de la dernière année,
le système a subi une vérication. Ne pas utiliser un système Cabloc défectueux et mal entretenu. Vérier le
manchon de câble démontable selon la section 5.0. Vérier votre harnais complet selon les directives du fabricant.
3.2 CONNEXION DU MANCHON DE CÂBLE CABLOC AU CÂBLE PORTEUR.
AVERTISSEMENT: Si le risque de chute est élevé, utiliser un dispositif antichute de
secours, tel qu’une corde d’amarrage.
Étape 1. S’assurer que le manchon est positionné correctement en fonction du
câble porteur. La èche se trouvant sur le manchon doit pointer vers le
haut (voir la gure 2).
Étape 2. Retirer le mousqueton et pivoter la poignée jusqu’à que sa position
soit entièrement verticale. Ainsi, la cosse de câble sera dégagée an
d’insérer le câble porteur dans le boîtier du manchon. Le modèle de ce
manchon ne peut être installé ou retiré si le mousqueton est xé à la
poignée.
Étape 3. Tourner le haut du manchon vers la droite jusqu’à ce que le boîtier du
manchon soit en position horizontale. Positionner le manchon de sorte
que le câble glisse jusqu’à l’encoche d’installation du câble. Remettre
le manchon en position verticale an que le câble soit immobilisé dans
l’encoche du câble.
Étape 4. S’assurer que la poignée est de nouveau en position de fonctionnement.
Ainsi, la cosse du câble est liée au câble et verrouille le câble dans le
boîtier du manchon. Attacher le mousqueton 2000115 de nouveau au
point de xation du manchon Cabloc.
3.3 CONNEXION DU MANCHON CABLOC AU HARNAIS:
POUR la connexion du manchon Cabloc au harnais, se servir uniquement du
mousqueton 2000115. Ne pas utiliser d’autres connecteurs. Ne pas utiliser
d’autres dispositifs de connexion (corde d’amarrage, chaîne, liens ou maillons
d’attache). Tout autre connecteur ne répond pas aux exigences de PROTECTA.
L’OSHA et l’ANSI A14.3 interdisent toute connexion entre le câble porteur et le
harnais excédant la longueur de 9po. Au moment de la connexion, s’assurer que
le levier du mousqueton est fermé et verrouillé. Le CSA Z259.2.1-98 interdit
l’utilisation de connecteurs excédant la longueur de 0,2m.
3.4 MONTÉE DU SYSTÈME :
Étape 1. Revêtir un harnais complet approprié selon les directives du fabricant.
Étape 2. Attacher le manchon de câble Cabloc au câble porteur
(voir la section 3.2).
Étape 3. Lier le manchon de câble Cabloc au point de xation du harnais.
Étape 4. Pour monter, grimper dans l’échelle. Le manchon de câble démontable
suivra le grimpeur. Le câble porteur sortira brusquement des guides du
câble lorsque le grimpeur dépassera les guides. Lier le câble porteur au
guide du câble de nouveau après avoir dépassé chaque guide. Grimper
avec prudence. Éviter d’avoir des outils ou de l’équipement empêchant
l’usage de vos mains pour grimper. S’assurer que les objets en votre
possession sont xés de sorte qu’ils ne tomberont pas sur le grimpeur
en dessous. Grimper selon vos habiletés. Pour éviter l’épuisement,
prévoir des arrêts de repos lors de longues ascensions ou descentes.
Figure 2 - Installation
ÉTAPE 4
ÉTAPE 3
ÉTAPE 2
ÉTAPE 1

3
Étape 5. Lors de la descente, descendre doucement en position normale. Laisser le manchon de câble
démontable diriger le grimpeur vers le bas. La descente avec une mauvaise posture (penché trop
vers l’arrière) peut occasionner le manchon de câble démontable de se verrouiller sur le câble porteur.
Si le manchon de câble démontable se verrouille, monter légèrement pour qu’il se relâche et
poursuivre votre descente.
4.0 FORMATION
4.1 FORMATION : L’utilisateur et l’acheteur de cet équipement doivent bien connaître les directives en ce qui
a trait au fonctionnement, aux restrictions et aux conséquences reliées au mauvais usage de cet équipement.
Les utilisateurs et les acheteurs de cet équipement doivent avoir reçu une formation appropriée sur son
entretien et son utilisation.
IMPORTANT : La formation ne doit pas exposer l’utilisateur à un risque de chute. Répéter la formation
périodiquement.
5.0 VÉRIFICATION
5.1 FRÉQUENCE :
 •Avantchaqueutilisation: Vérier visuellement le manchon de câble démontable avec l’installation Cabloc
selon les sections 5.2 et 5.3. Vérier toute autre composante du système selon les directives du fabricant.
 •Véricationformelle: Faire une vérication formelle du manchon de câble démontable au moins une fois
par année par une personne compétente autre que l’utilisateur.
 •Suiteàunechute: En cas de chute avec le manchon de câble démontable ou sur le système Cabloc,
effectuer une vérication complète du système par une personne compétente autre que l’utilisateur. Voir les
sections 5.2, 5.3 et 5.4. Inscrire les résultats de la vérication dans le registre de vérication et d’entretien
dans la section 8.0.
5.2 RECOMMANDATIONS DE VÉRIFICATION POUR LE MANCHON DE SÉCURITÉ POUR ÉCHELLE CABLOC :
•Vérier: la présence de plis, de ssures et de formes anormales sur le levier de frein et la cosse du câble.
Vérier la présence de corrosion. S’assurer que toutes les pièces de xation et les rivets sont bien xés.
Le levier de frein et la cosse du câble doivent fonctionner librement et sans difculté. S’assurer que les
ressorts sont bien xés et sufsamment robustes pour rabaisser le levier de frein (voir la gure 1).
 •Vérier: la présence d’usure à
l’intérieur du boîtier du manchon
par lequel passe le câble.
 •Véricationdesrepères: S’assurer
que tous les repères sont visibles et
entièrement lisibles (voir la gure 3).
 •AuCanada: S’assurer que le dispositif
anti-inversion est fonctionnel en
tournant le manchon de câble à l’envers
et en tentant de manipuler le levier
de frein. S’il est possible de manipuler
le levier de haut en bas en position
inversée, le dispositif anti-inversion est
défectueux. Retirer le manchon et le
détruire ou le renvoyer à Protecta pour
le remettre en état.
5.3 SI LA VÉRIFICATION décèle un défaut ou un risque d’utilisation, retirer le système de sécurité pour échelle ou le
manchon de câble démontable et le détruire ou communiquer avec un centre
de service de réparation autorisé.
6.0 ENTRETIEN, SERVICE ET ENTREPOSAGE
6.1 Nettoyer le manchon Cabloc avec des solvants de nettoyage de pièces commerciaux et rincer avec une eau tiède
savonneuse. Si nécessaire, enduire les pièces amovibles d’une huile de machine légère. Utiliser une petite quantité
d’huile ou éviter que l’huile soit en contact avec les surfaces de bridage du câble. Entreposer le manchon de câble
démontable dans un environnement frais, sec, propre et loin des sources directes de lumière. Ne pas entreposer
dans un endroit où il y a des vapeurs chimiques. Vérier le manchon avec soin suite à un entreposage prolongé.
Figure 3 - Repérage

États-Unis Canada
3833 SALA Way 260 Export Boulevard
Red Wing, MN 55066-5005 Mississauga, Ontario L5S 1Y9
Sans frais : 800-328-6146 Sans frais : 800-387-7484
Téléphone : [phone] Téléphone : [phone]
Télécopieur : [phone] Télécopieur : [phone]
www.capitalsafety.com www.capitalsafety.com
Ce manuel peut être téléchargé à partir du site Internet : www.capitalsafety.com.
I S O
9 0 0 1
Certicat No FM 39709
6.2 TOUT AUTRE ENTRETIEN COURANT doit être effectué par un centre de service autorisé.
L’autorisation doit être fait par écrit.
7.0 SPÉCIFICATIONS
MANCHON DÉMONTABLE
Matériel : Acier inoxydable
Charge de rupture : 5500lbs (24,5kN)
Poids net (avec le mousqueton) : 1,54lbs (0,70kg)
Câble : 0,375po (9,5mm) acier galvanisé ou acier inoxydable
MOUSQUETON :
Matériel : Acier à haute résistance
Charge de rupture : 5500lbs (24,5kN)
8.0 REGISTRE DE VÉRIFICATION ET D’ENTRETIEN
NUMÉRO DE SÉRIE :
NUMÉRO DE MODÈLE
DATE D’ACHAT : DATE DE PREMIÈRE UTILISATION :
Une liale de Capital Safety
DATE DE VÉRIFICATION COMPOSANTES DE
VÉRIFICATION
RELEVÉES
MESURES CORRECTIVES ENTRETIEN EFFECTUÉ
Approuvé par :
Approuvé par :
Approuvé par :
Approuvé par :
Approuvé par :
Approuvé par :
