pumpa E-LINE Drive-04T Quick start guide

E-LINE
Drive-04T
PUMPA, a.s.
U Svitavy 1
618 00 Brno www.pumpa.eu
Czech Republic
Frekvenční měnič
„Původní návod k obsluze“
Frekvenčný menič
„Preklad pôvodného návodu na obsluhu“
Frequency convertor
„Translation of the original instruction manual“
Platný od /Platný od /Valid since 23.09.2022
Verze /Verzia /Version:2
CZ
SK
EN

CZ
2
Obsah
1SYMBOLY.................................................................................................................................................................3
2ÚVOD ........................................................................................................................................................................6
3POZNÁMKY TÝKAJÍCÍ SE BEZPEČNÉHO PROVOZU .........................................................................................6
4OVLÁDACÍ PANEL ..................................................................................................................................................7
4.1 OVLÁDACÍ PRVKY PANELU ....................................................................................................................................7
4.2 KONTROLKY ........................................................................................................................................................8
4.3 PROVOZ A REŽIM ZOBRAZENÍ................................................................................................................................8
4.3.1 Režim zobrazení stavu..............................................................................................................................8
4.3.2 Nastavování parametrů .............................................................................................................................8
4.3.3 Režim zobrazení chyb...............................................................................................................................8
4.4 POPIS MENU........................................................................................................................................................8
4.5 POPIS NASTAVENÍ TLAKU......................................................................................................................................9
5INSTALACE FREKVENČNÍHO MĚNIČE...............................................................................................................10
5.1 SCHÉMA ZAPOJENÍ SVOREK HLAVNÍCH A ŘÍDÍCÍCH OBVODŮ...................................................................................11
5.1.1 Schéma zapojení.....................................................................................................................................13
6RYCHLÉ NASTAVENÍ............................................................................................................................................13
7PROGRAMOVÁNÍ A PARAMETRY.......................................................................................................................15
7.1 PARAMETRY ZOBRAZENY V PROVOZNÍM STAVU....................................................................................................15
7.2 PARAMETRY ZOBRAZENY V ZASTAVENÉM STAVU..................................................................................................15
7.3 PARAMETRY F0 PRO REŽIM JEDNOHO FM...........................................................................................................16
7.4 PARAMETRY F1 PRO REŽIM VÍCE FM ..................................................................................................................17
7.5 LADÍCÍ PARAMETRY F2.......................................................................................................................................18
7.6 PARAMETRY PID A POHOTOVOSTNÍHO REŽIMU F3...............................................................................................19
7.7 PARAMETRY PRO OCHRANU ČERPADLA F4..........................................................................................................20
7.8 PARAMETRY MOTORU F5...................................................................................................................................21
7.9 PARAMETRY SVOREK F7....................................................................................................................................22
7.10 KOMUNIKAČNÍ PARAMETRY F8............................................................................................................................23
7.11 NASTAVENÍ MONITOROVACÍCH PARAMETRŮ F9....................................................................................................23
7.12 UŽIVATELSKÉ PARAMETRY FD............................................................................................................................24
7.13 PARAMETRY PRO VÝROBCE FE ..........................................................................................................................24
7.14 MONITOROVACÍ PARAMETRY D0.........................................................................................................................24
7.15 PARAMETRY ZÁZNAMU PORUCHY........................................................................................................................24
8ODSTRAŇOVÁNÍ PORUCH ..................................................................................................................................25
8.1 POPIS PORUCHOVÝCH KÓDŮ ..............................................................................................................................25
8.2 BĚŽNÉ PORUCHY A JEJICH ODSTRAŇOVÁNÍ..........................................................................................................27
8.2.1 Display se nespustí po zapnutí napájení ................................................................................................27
8.2.2 Napájecí jistič vypíná po zapnutí napájení..............................................................................................27
8.2.3 Po spuštění FM se motor neotáčí ...........................................................................................................27
8.2.4 Nedochází k zastavení během provozu na sucho ..................................................................................27
8.2.5 Systém nevstupuje do klidového režimu během malého množství vody nebo během úniku.................27
8.2.6 Systém nemůže zastavit za účelem ochrany proti nedostatku vody ......................................................27
9KOMUNIKAČNÍ PROTOKOL.................................................................................................................................27
9.1 POPIS PŘÍKAZOVÝCH KÓDŮ A KOMUNIKAČNÍCH DAT..............................................................................................28
10 PŘÍKLADY POUŽITÍ...........................................................................................................................................29
10.1 PŘÍKLAD POUŽITÍ JEDNOHO ČERPADLA ................................................................................................................29
10.2 PŘÍKLAD 2POUŽITÍ JEDNOHO ČERPADLA .............................................................................................................30
10.3 PŘÍKLAD POUŽITÍ VÍCE ČERPADEL .......................................................................................................................31
11 TECHNICKÉ PARAMETRY ...............................................................................................................................31
12 SERVIS A OPRAVY / SERVICE AND REPAIRS ..............................................................................................91
13 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA / DISPOSAL...................................................................91

CZ
3
14 CZ EU PROHLÁŠENÍ O SHODĚ .......................................................................................................................92
15 SK EÚ VYHLÁSENIE O ZHODE........................................................................................................................93
16 EN EU DECLARATION OF CONFORMITY.......................................................................................................94
1 Symboly
V návodu k obsluze jsou uvedeny následující symboly, jejichž účelem je usnadnit pochopení uvedeného
požadavku.
Dodržujte pokyny a výstrahy, v opačném případě hrozí riziko poškození zařízení a ohrožení
bezpečnosti osob.
V případě nedodržení pokynů či výstrah spojených s elektrickým zařízením hrozí riziko poškození
zařízení nebo ohrožení bezpečnosti osob.
Poznámky a výstrahy pro správnou obsluhu zařízení a jeho částí.
Úkony, které může provádět provozovatel zařízení. Provozovatel zařízení je povinen se seznámit s
pokyny uvedenými v návodu k obsluze. Poté je zodpovědný za provádění běžné údržby na zařízení.
Pracovníci provozovatele jsou oprávněni provádět běžné úkony údržby.
Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik, oprávněný
provádět opravy elektrických zařízení, včetně údržby. Tito elektrotechnici musí mít oprávnění
pracovat s elektrickými zařízeními.
Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik, který disponuje
schopnostmi a kvalifikací pro instalaci zařízení za běžných provozních podmínek a pro opravu
elektrických i mechanických prvků zařízení při údržbě. Elektrotechnik musí být schopen provést
jednoduché elektrické a mechanické úkony spojené s údržbou zařízení.
Upozorňuje na povinnost používat osobní ochranné pracovní prostředky.
Úkony, které se smí provádět pouze na zařízení, které je vypnuté a odpojené od napájení.
Úkony, které se provádějí na zapnutém zařízení.
Děkujeme Vám, že jste si zakoupili tento výrobek a žádáme Vás před uvedením do provozu o přečtení
tohoto Návodu pro montáž a obsluhu.

CZ
4
Důležité upozornění a činnosti nutné provést před a při zprovozňování
frekvenčního měniče.
1. Schéma zapojení snímače tlaku PUMPA (více v kapitole 5.1.1 Schéma zapojení)
Poznámka: Na našem webu www.pumpa.eu můžete najít Tlakový snímač 90° PUMPA E-DRIVE 0-10 bar
4-20 mA pod objednacím kódem ZB00050295.
Schéma zapojení dvouvodičového snímače tlaku
2. Nastavení snímače tlaku na frekvenčním měniči (více v kapitole 6 Rychlé nastavení)
V závislosti na různých typech snímačů je nastavení parametrů různé.
•Pro příklad snímač s napájecím napětím 24 V, zpětnovazebním signálem 4-20 mA, tlakovým rozsahem 10 bar,
požadovaným vodním tlakem 4,0 bar musí být nastaveny následující parametry:
Poznámka: pomocí tlačítka “SHIFT” lze přepínat mezi parametry
Zobrazení
Název
Popis
Jednotka
Poznámky
P
Aktuální tlak
Aktuální tlak v systému
bar
◎
H
Provozní frekvence
Aktuální provozní frekvence
Hz
◎
d
Požadovaný tlak
Požadovaný tlak
Bar
◎
A
Provozní proud
Aktuální výstupní proud FM
A
◎
U
Napětí DC sběrnice
Napětí sběrnice DC frekvenčního měniče
V
◎
!!!DŮLEŽITÉ!!!
F0.00 = 4,0
Nastavení tlaku
F0.08 = 10
Maximální rozsah snímače
F0.05
Možnost signálu spuštění/zastavení
0: Start/ stop pomocí tlačítek (klávesnice)
1: Start / stop pomocí svorek
2: Start / stop pomocí sběrnice
3: Star/Stop podle tlaku

CZ
5
Nastavení důležitých tlakových a ochranných funkcí frekvenčního měniče (více v kapitole 7
Programování a parametry) –Nastavte podle parametrů používaných produktů
Funkce
Popis
Rozsah nastavení
Jednotky
Výchozí hodnota
Úroveň zobrazení
Poznámky
F0.00
Přednastavený tlak
F4.01 - F0.10
Bar
3.0
○
V režimu s více FM musí uživatel nastavit
pouze parametr Řídícího (Master) FM.
F0.02
Směr otáčení motoru
0: Aktuální směr otáčení
1: Opačný směr otáčení
\
0
●
Směr otáčení lze změnit úpravou tohoto
parametru
F0.05
Možnost signálu
spuštění/zastavení
0: Start/ stop pomocí
tlačítek (klávesnice)
1: Start / stop pomocí
svorek
2: Start / stop pomocí
sběrnice
3: Star/Stop podle tlaku
\
0
○
Při použití více FM v systému je potřeba
nastavit pomocné FM na hodnotu 2
3: v tomto režimu musíte správně nastavit
parametry F0.08, F0.12, F0.13, F0.14,
pokud je vstupní tlak vyšší než F0.12, FM
se zastaví, a pokud je vstupní tlak nižší než
F0.13, FM se spustí
F0.08
Rozsah snímače
0,0 - 200,0
bar
16,0
○
Maximální rozsah snímače
F0.20
Makro nastavení
0 - 15
\
0
•
Viz rychlé nastavení (Kapitola 6)
F1.05
Doba střídání
0 - 3600
min
240
○
Doba střídání hlavního FM a pomocných
FM.
0: Zrušení funkce střídání hlavního FM a
pomocného FM.
F2.06
Horní limit provozní
frekvence
F2.08 - F2.07
Hz
50,00
○
Horní limit provozní frekvence FM
F2.07
Maximální výstupní
frekvence
50 - 320
Hz
50,00
•
F2.08
Spodní limit provozní
frekvence
0,00 - F2.06
Hz
0,00
○
Poznámka: Při použití funkce ochrany proti
zamrznutí nemůže být frekvence proti
zamrznutí nižší než tato frekvence
F4.00
Ochrana proti
nedostatku vody
0 - 4
\
2
○
0: Vypnuto
1: Vyhodnocení nedostatku vody podle
frekvence a proudu
2: Vyhodnocení nedostatku vody podle
výstupního tlaku
3: Vyhodnocení nedostatku vody podle
frekvence, proudu a tlaku
4: Vyhodnocení nedostatku vody podle
vstupního tlaku
F4.05
Zpoždění
automatického
resetování ochrany
proti nedostatku vody
0 - 9999
min
15
○
0: použijte F4.07 a F4.08 pro resetování
poruchy nedostatku vody, pokud není
nastavena hodnota 0
F5.01
Jmenovitý výkon
motoru
0,1 - 18,5
kW
●
Nastavte podle štítku motoru.
F5.02
Jmenovité napětí
motoru
1 - 480
V
●
Nastavte podle štítku motoru.
F5.03
Jmenovitý proud
motoru
0,01 - 50,0
A
●
Nastavte podle štítku motoru.
F5.04
Jmenovitá frekvence
motoru
0,01 - F2.07
Hz
●
Nastavte podle štítku motoru.

CZ
6
F5.05
Jmenovité otáčky
motoru
1 - 36000
ot/min
●
Nastavte podle štítku motoru.
F7.00
Volby funkce
vstupních svorek DI1
0: Žádná funkce
1: Provoz dopředu
2: Provoz dozadu
4: JOG
5: JOG v opačném směru
6: Uzavření výstupní svorky
7: Nouzové zastavení
8: Reset poruchy
11: Ochrana proti nedostatku
vody
15: Zvýšení frekvence
16: Snížení frekvence
17: Vyresetování bodu 15 a 16
18: Přepínání zdroje frekvence
1
●
4: Stabilní provoz při frekvenci 5 Hz
5: Stabilní provoz v opačném směru při
frekvenci 5 Hz
6: Použijte v případě, kdy má motor velkou
setrvačnost.
7: Rychlost zastavení nastavíte
parametrem.
11: například plovákový spínač
Pozor! Parametry, které zde nejsou
uvedeny, nesmí být nastaveny!
F7.01
Volby funkce
vstupních svorek DI2
11
●
F7.02
Volby funkce
vstupních svorek DI3
18
●
Fd.01
Obnovení výchozího
nastavení
0 - 2
\
0
●
0: Žádný provoz
1: Obnovení výchozích nastavení
2: Vymazání záznamů poruch
Poznámka: Pokud je délka kabelu mezi FM (Frekvenčním měničem) a motorem větší než 50 m, doporučujeme
mezi motor a FM nainstalovat kvůli ochraně motoru a frekvenčního měniče DU/DT filtr, Sinus filtr nebo jiné
odrušovací zařízení. Případně se obraťte na svého prodejce.
2 Úvod
Děkujeme, že používáte frekvenční měnič Drive-04T určený k ovládání a ekonomickému řízení provozu
čerpadel s třífázovým motorem zapojeným 3 x 400 V. Frekvenční měnič (FM) se vstupním napětím 3x400 V
pro čerpadla je navržen pro tlakování hydraulických systémů pomocí měření tlaku. FM je schopen udržovat
stálý tlak v hydraulickém obvodu změnou počtu otáček/minutu čerpadla a automaticky se zapíná a vypíná
pomocí senzorů. Přes různá možná nastavení a díky vstupním a výstupním konfigurovatelným kontaktům, které jsou k
dispozici, je možné přizpůsobit fungování zařízení potřebám různých zařízení. V dalších kapitolách jsou uvedeny
nastavitelné veličiny.
V jednom vodovodním systému může být použito až 6 frekvenčních měničů tohoto typu.
Před použitím se ujistěte, že zapojení a směr otáčení čerpadla jsou správné.
Stupeň krytí frekvenčního měniče je IP 54.
Možné použití výrobku:
-obytné prostory - vodní napájení ze studní a vrtů
-bytové domy - zavlažování skleníků, zahrad, v zemědělství
-opětovné využití dešťové vody - průmyslová zařízení
-bazény - zemědělské podniky
Tato příručka obsahuje příslušné provozní pokyny a podrobný popis parametrů. Před instalací, provozem, údržbou
nebo kontrolou si tuto příručku pozorně přečtěte.
Frekvenční měnič Drive-04T je určený pro čerpadla odstředivé konstrukce (jedno a vícestupňová, povrchová i
ponorná). Je zakázáno frekvenční měnič Drive-04T používat pro čerpadla objemová (všechny typy vřetenových
čerpadel).
3 Poznámky týkající se bezpečného provozu
Před instalací
Neinstalujte a neprovozujte zařízení, pokud je poškozené nebo kterému chybí díly. Pokud nedodržíte tento
pokyn, může dojít k poškození zařízení nebo ohrožení života.
Instalace
Když instalujete FM (frekvenční měnič) nebo s ním manipulujete, držte jej za spodní stranu a nikoli pouze
za vnější kryt, abyste zabránili úrazu osob nebo poškození FM.
FM (frekvenční měnič) musí být nainstalován na nehořlavém materiálu v dostatečné vzdálenosti od
tepelných zdrojů a hořlavých a výbušných materiálů.

CZ
7
Pokud je FM nainstalován v ochranné skříni, musí být tato skříň vybavena větracími otvory zajišťujícími vnitřní teplotu
pod 40 °C, jinak může dojít k poškození FM v důsledku vysoké teploty.
POZOR: FM je dodávaný bez tlakového snímače. Můžete použít například náš Tlakový snímač 90° PUMPA E-
drive 0-10 bar 4-20 mA ZB00050295.
Elektrické zapojení PŘIPOJENÍ FM (Frekvenčního měniče) ZAJISTĚTE ODBORNOU FIRMOU. Pokud nedodržíte
tento pokyn, může dojít k úrazu elektrickým proudem nebo k poškození FM.
Všechny související elektrické obvody a komponenty musí být v souladu s platnými normami.
Pokud nedodržíte tento pokyn, může dojít k úrazu nebo poškození zařízení.
Zajistěte správné uzemnění uzemňovací svorky.
Nedotýkejte se svorek hlavních obvodů a dávejte pozor, aby se tyto svorky nedotýkaly krytu FM.
Před připojením zkontrolujte, že jmenovité napětí a počet fází FM souhlasí s hodnotou napájecího napětí a počtem
fází přívodu.
Nikdy nepřipojujte střídavé napájení na výstupní svorky V, U, W.
Hlavní obvody a ovládací obvody FM musí být v samostatných kabelech nebo vedeny kolmo na sebe, popř. ve
stíněných kabelech, jinak se projeví rušení ovládacích signálů.
Kabel připojovaný ke svorkám hlavních obvodů musí být opatřen přípojkami v odděleném prostoru.
Pokud je délka kabelu mezi FM a motorem větší než 50 m, doporučujeme pro ochranu FM a motoru použít tlumivku.
Provoz
Střídavé napájení zapněte pouze po řádném upevnění předního krytu. Během provozu tento přední kryt neotevírejte a
nesundávejte.
Pokud se po chybě napájení aktivuje automatické resetování funkční poruchy, musí být nejdříve přijata bezpečnostní
opatření, jinak může dojít k poškození zařízení nebo úrazu osob.
Tlačítko „RUN/STOP" (PROVOZ/ZASTAVENÍ) může být nefunkční z důvodu aktivování některé z funkcí. V obvodu
ovládání FM musí být nainstalován samostatný hlavní vypínač napájení.
Když je FM zapnutý, svorky FM jsou pod napětím, i když je FM v zastaveném stavu. Nedotýkejte se těchto svorek
kvůli riziku úrazu elektrickým proudem. Ke spouštění a zastavování FM nepoužívejte jistič, protože může dojít k
poškození FM.
Protože FM poskytuje změnu otáček z minimálních na maximální za velmi krátkou dobu, zkontrolujte, že motor a
zařízení lze v tomto příslušném rozsahu použít. Jinak může dojít k poškození zařízení.
Nedotýkejte se chladiče. Pokud nedodržíte tento pokyn, může dojít k nežádoucím popáleninám.
Před spuštěním FM v provozu s čerpadlem nastavte FM dle vašeho aktuálního zapojení a použití externích zařízení.
Údržba a kontrola
Když je zařízení připojeno k napájení, tak se nedotýkejte připojovacích
svorek. Pokud nedodržíte tento pokyn, může dojít k úrazu elektrickým
proudem.
Provádět údržbu, výměnu a kontrolu FM mohou pouze kvalifikovaní
elektrikáři.
Po poruše napájení počkejte minimálně 10 minut nebo zajistěte
odstranění veškerého zbytkového napětí předtím, než zahájíte údržbu
nebo kontrolu, jinak může dojít k poškození zařízení nebo úrazu osob.
Deska s plošnými spoji má integrovaný obvod CMOS, nedotýkejte se jí,
jinak elektrostatická elektřina může tuto desku s plošnými spoji poškodit.
Další poznámky
Je přísně zakázáno provádět jakékoli změny FM, protože může dojít k
vážnému nebo smrtelnému zranění. Po provedení svévolné změny FM
je záruka neplatná.
4 Ovládací panel

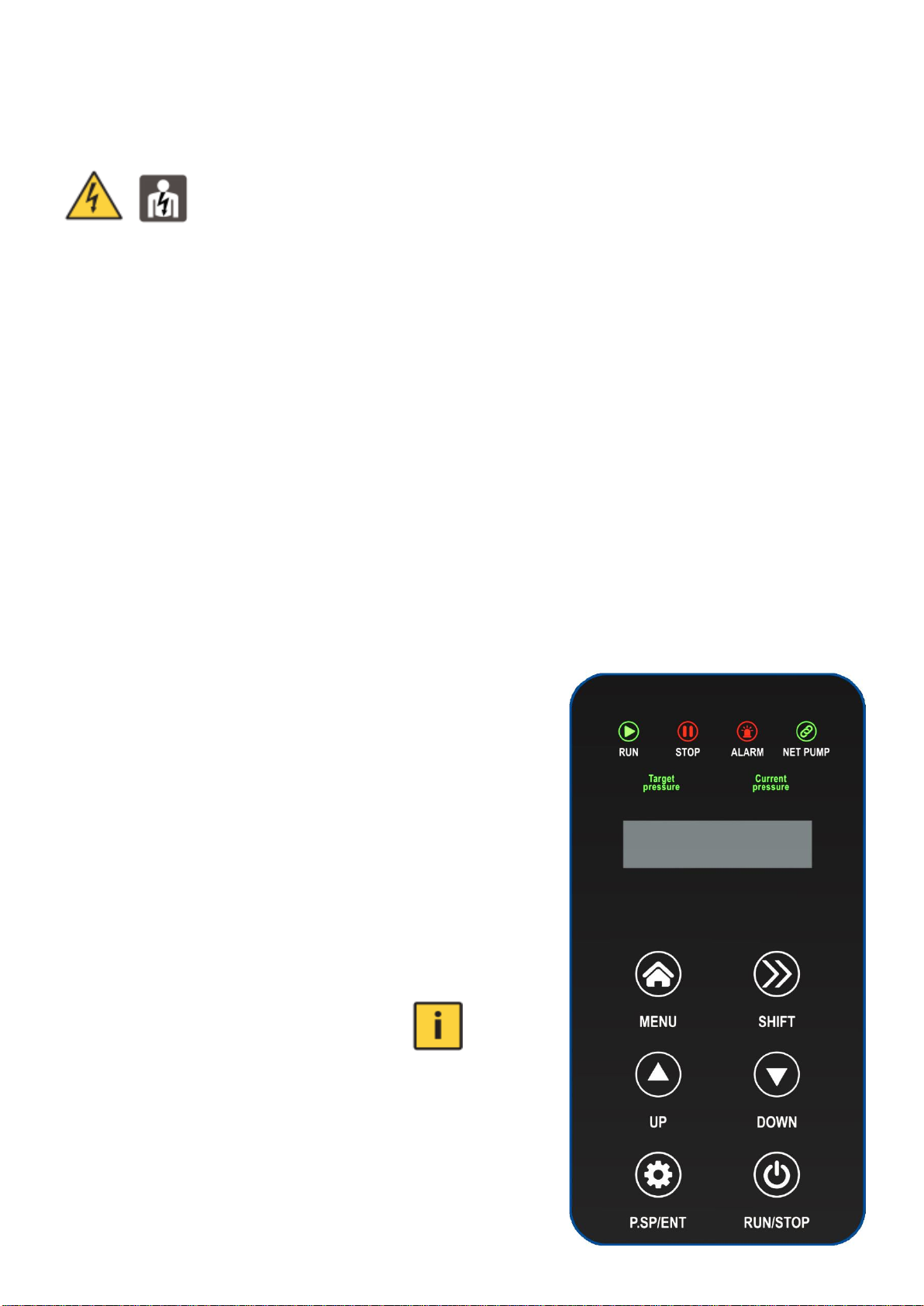

4.1 Ovládací prvky panelu
1. MENU: toto tlačítko se používá k přepínání mezi režimem pevného
nastavení a režimem provádění změn nastavení.
Dvou sekundovým stiskem se v zastaveném stavu dostanete do
nastavování parametrů (druhá úroveň).
Jedním stiskem slouží tlačítko jako tlačítko zpět (z třetí do druhé
úrovně a z druhé do první úrovně).
2. P.SP/ENT: toto tlačítko se používá k nastavení tlaku a k potvrzení
nastavených parametrů.
3. SHIFT: toto tlačítko se používá k přepínání zobrazení a k pohybu
kurzoru (bitů) při provádění změn parametrů. V provozním stavu

CZ
8
můžete stisknutím tohoto tlačítka přecházet mezi provozní frekvencí, výstupním proudem, nastavením tlaku a
zpětnovazebním tlakem. Pomocí tohoto tlačítka můžete provádět změny parametrů. Blikající bit je aktuálním
bitem, který lze změnit.
Tímto tlačítkem přepínáte jednotlivé bity.
4. Tlačítka „▲“ a „▼“: Tato tlačítka se používají k provádění změn hodnot parametrů.
5. RUN/STOP: Spouštěcí tlačítko / zastavovací tlačítko a v případě chyby slouží jako reset chyby.
4.2 Kontrolky
•RUN (PROVOZ): kontrolka provozu
Svítí: provoz
Bliká: režim spánku nebo zastavení
•STOP: Zastavení nebo pohotovostní režim
•ALARM: alarm poruchy FM
•NET Pump: Když kontrolka svítí, proběhla komunikace mezi frekvenčními měniči úspěšně. Při použití jen
jednoho FM je kontrolka vypnutá
•Target Pressure: Požadovaný tlak
•Current pressure: Aktuální tlak
4.3 Provoz a režim zobrazení
4.3.1 Režim zobrazení stavu
Po zapnutí napájení FM přejde do režimu zobrazení stavu. Když se FM zastaví, můžete změnit požadovaný tlak.
Stiskněte „▲" nebo „▼" pro úpravu požadovaného tlaku. Když je FM v provozu, zobrazuje displej aktuální tlak,
provozní frekvenci a požadovaný tlak. Stisknutím „▲" nebo „▼" přepnete zobrazení mezi těmito třemi parametry.
Stiskněte "MENU" na 2 sekundy pro vstup do režimu nastavení parametrů.
4.3.2 Nastavování parametrů
Chcete-li zobrazit nebo nastavit parametry, počínaje režimem zobrazení stavu, stiskněte na 2 sekundy „MENU“ pro
vstup do režimu nastavení parametrů a poté stisknutím „RUN / STOP“ spustíte nastavování parametrů. Mezi
parametry přepínejte pomocí tlačítek „▲“ a „▼“. Po nastavení parametru stiskněte dvakrát tlačítko "MENU" pro
opuštění režimu nastavení parametrů a návrat do režimu zobrazení stavu.
4.3.3 Režim zobrazení chyb
Chyba se zobrazí automaticky, když dojde k chybě nebo varování frekvenčního měniče, stiskněte tlačítko "RUN /
STOP" pro resetování chyby, nebo může automaticky obnovit předchozí režim po odstranění alarmu.
4.4 Popis menu
Existují tři úrovně menu:
1. Skupina funkcí (první úroveň) – domácí obrazovka
2. Nastavování funkcí (druhá úroveň) – výběr parametru
3. Nastavování funkcí (třetí úroveň) – nastavování parametru
Popis: V menu třetí úrovně se můžete stisknutím tlačítka „MENU" nebo „Run/Stop" vrátit do menu druhé úrovně.
Když stisknete tlačítko, „Run/Stop", nejdříve se uloží parametry, pak se vrátíte do druhé úrovně a automaticky se
zobrazí další funkce. Když stisknete tlačítko „MENU", vrátíte se přímo do menu druhé úrovně bez uložení parametrů a
zůstane zobrazena aktuální funkce.
V menu třetí úrovně lze změnit pouze blikající bit.
Poznámka: Změnu parametrů označených „•" provádějte ve stavu zastavení. Parametry označené „◎"jsou aktuální
zjištěné a zaznamenané hodnoty a nelze je změnit.

CZ
9
Příklad: Změňte F0.02 z hodnoty „0“ na hodnotu „1“.
Stisknutím tlačítka „MENU“ po dobu 2 sekund přejdete do nastavování parametrů (třetí úrovně).
4.5 Popis nastavení tlaku
1. Stiskněte tlačítko „P.SP/ENT“ po dobu 2 sekund
2. Pomocí tlačítek „▲“ a „▼“ změňte tlak
3. Stisknutím tlačítka „P.SP/ENT“ režim nastavení opustíte
Poznámka: Jednotky tlaku
0,1 MPa = 100 kPa = 1 bar = 1 kg/cm^2

CZ
10

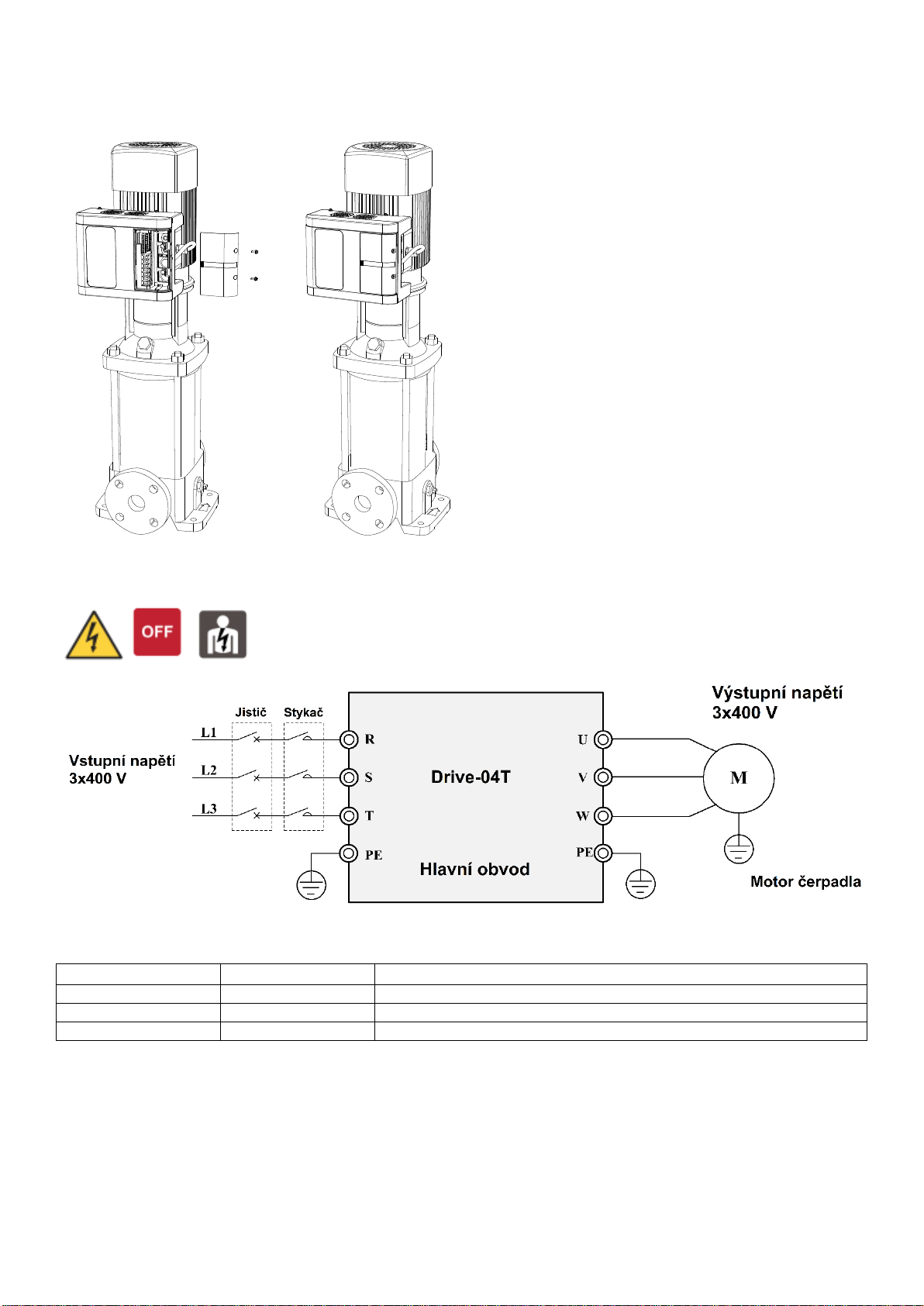

5 Instalace frekvenčního měniče
1. Nejprve nainstalujte montážní desku FM na svorkovnici motoru a poté nainstalujte FM na montážní desku.
Upevněte FM vodorovně.
2. Připevněte měnič na spodní desku, odstraňte kryt (plášť) kabeláže na pravé straně měniče tak, aby
vodotěsnými průchodkami postupně procházelo výstupní vedení čerpadla, vstupní vedení frekvenčního
měniče a vedení snímače.

CZ
11
3. Hlavní svorky vstupního napětí jsou R/S/T a svorky výstupní napětí pro motor čerpadla U/V/W. Ujistěte se, že
jste provedli elektrické zapojení správně, abyste předešli poškození zařízení.
5.1 Schéma zapojení svorek hlavních a řídících obvodů
Označení svorky
Popis
Informace
R, S, T
Vstupní napětí
Vstupní napětí frekvenčního měniče 3x400 V
U, V, W
Výstupní napětí
Propojte s třífázovým motorem 3x400 V
PE
Zemnící svorka
Propojte s uzemněním

CZ
12
Označení
obvodu
Pojmenování svorky
Technické specifikace
DI1 –DI3
Multifunkční digitální vstupní
svorka (například plovákový
snímač nebo tlakový snímač)
1. Beznapěťová svorka
2. Aktivován, když je připojen k uzemnění GND (a naopak).
3. Rozsah vstupního napětí: 9-36 VDC
4. Vstupní impedance: 4 kΩ
AI1
Analogová vstupní svorka 1
Vstupní proud 4-20 mA, lze zvolit vstup 0-10 V.
Vstupní impedance: 500 Ω pro proudový vstup
AI2
Analogová vstupní svorka 2
Vstupní napětí 0-10 V, lze zvolit 4-20 mA.
Vstupní impedance: 22 kΩ pro napěťový vstup
5 V
Výstupní napětí 5 V
5 V, ± 5 %
Maximální výstupní proud 30 mA
10 V
Výstupní napětí 10 V
10 V, ± 5 %
Maximální výstupní proud 50 mA
GND
Záporná svorka analogového
napájení
Referenční nulový potenciál 5 V a 10 V
T1A / T1B
Výstupní relé RO1
T1A~T1B: normálně otevřené svorky
Kapacita kontaktu: AC 250 V / 3 A / normálně otevřené svorky
D01
Výstupní svorka D01
Výstup signálu z optočlenu
24 V
Napájení 24 V pro externí
zařízení
24 V, ± 5 %
Maximální výstupní proud 100 mA. Běžně se používá jako pracovní
napájení digitálního vstupu a napájení externího snímače.
COM -
GND
24 V –Záporná svorka
digitálního napětí
Zajišťuje napájení +24 V pro externí zařízení. - Referenční nulový
potenciál +24 V pro externí zařízení

CZ
13
A+
Komunikační svorka RS485
Komunikační protokol RS485. Použijte kroucenou dvoulinku nebo
stíněný kabel. Může být použito pro PC ovládací komunikaci
B-
S+
Komunikační svorka CAN
Komunikační protokol CAN. Použijte kroucenou dvoulinku nebo
stíněný kabel. Může být použito pro Online ovládání frekvenčního
měniče
S-
S0

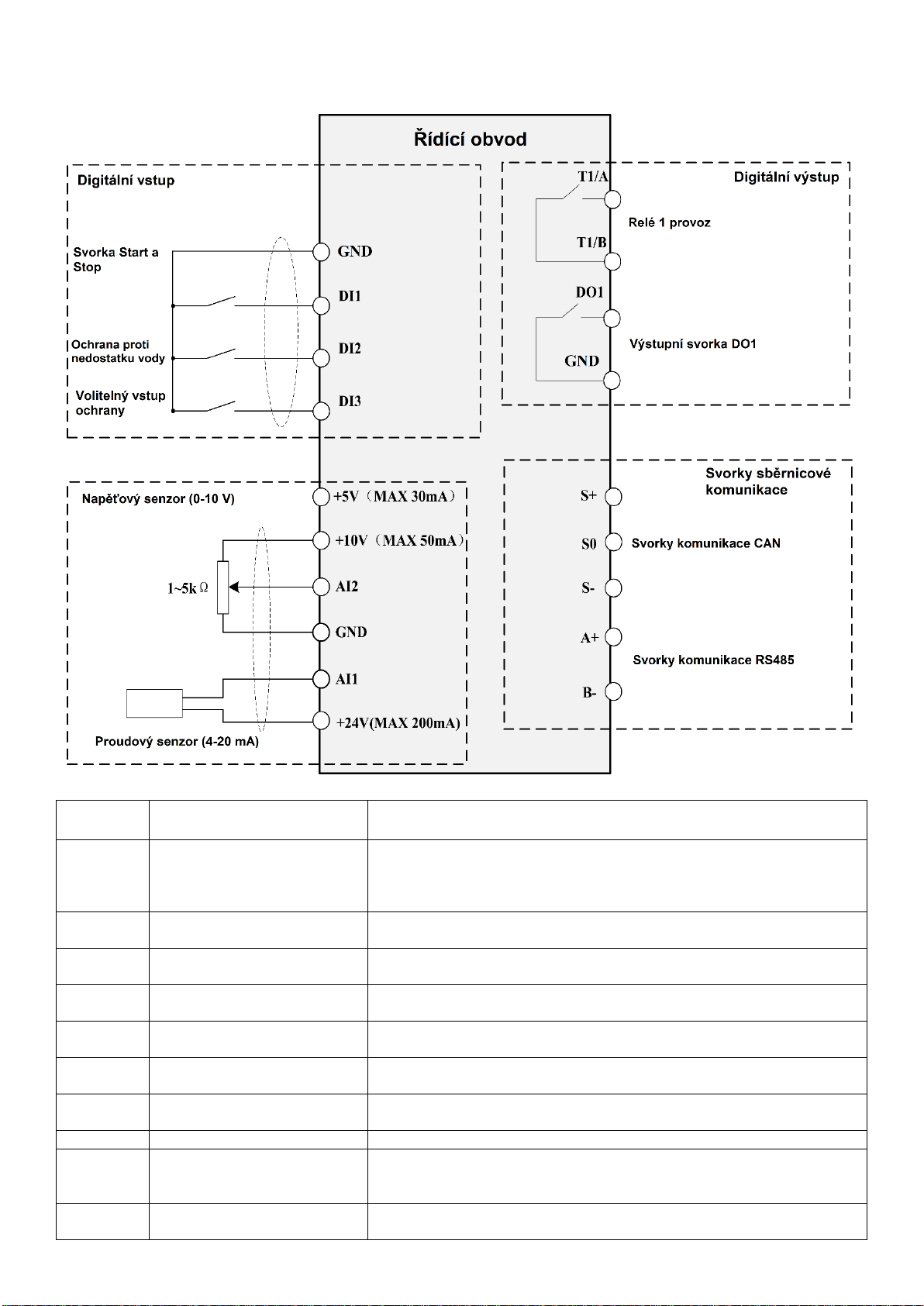

5.1.1 Schéma zapojení
FM lze připojit k tlakoměru a snímači tlaku. Zapojení proveďte podle níže uvedených příkladů schémat
zapojení:
Tlakoměr: rozpětí pracovního napětí 4-13 VDC, výstup 0-10 VDC. Metoda zapojení je znázorněna níže. Připojeno na
svorku AI2
Snímač tlaku 24 V: rozsah pracovního napětí 10-30 VDC, výstup 4-20 mA. Připojeno na svorku AI1.
6 Rychlé nastavení
Nastavení proveďte podle následujících kroků
1. Nastavte rozsah a typ snímače
F0.08 = 16 rozsah snímače
F0.09 = 2 Volba kanálu zpětné vazby snímače (0: kanál AI1, 1: kanál AI2, 2:max (AI1, AI2), 3:min (AI1, AI2))
F2.00 (svorka AI1) nebo F2.02 (svorka AI2) - typ snímače (0: 4-20 mA; 1: 0-10 V; 2: 0,5-4,5 V)
2. Ověřte směr otáčení motoru
Po nastavení parametrů zapněte na krátkou dobu čerpadlo a zjistěte, zda je jeho směr otáčení správný. Směr otáčení
lze změnit pomocí dvou následujících metod:
a) Odpojte čerpadlo a FM od napájení a vyměňte navzájem dvě libovolné fáze U, V, W na motoru čerpadla.
NEBO
b) Zastavte FM a změňte parametr P0.02.

CZ
14
3. Nastavte zobrazený tlak
Existují dva způsoby nastavení zobrazeného a aktuálního tlaku:
a) Když je tlak ustálený, nastavte parametr F2.01 nebo F2.03 v rozsahu 0.01 (například: když manometr
ukazuje tlak 3,2 baru a FM ukazuje aktuální tlak 3,1 baru, nastavte parametr F2.01 nebo F2.03 (záleží na
které svorce máte připojení snímač tlaku) na hodnotu 1.032 (3.2÷3.1=1.032) abyste opravili zobrazovaný
tlak FM.
b) Pokud je tlak FM mírně vyšší, snižte rozsah snímače (F0.08) a naopak.
4. Makro nastavení
Pro rychlé nastavení vašeho systému použijte následující tabulku.

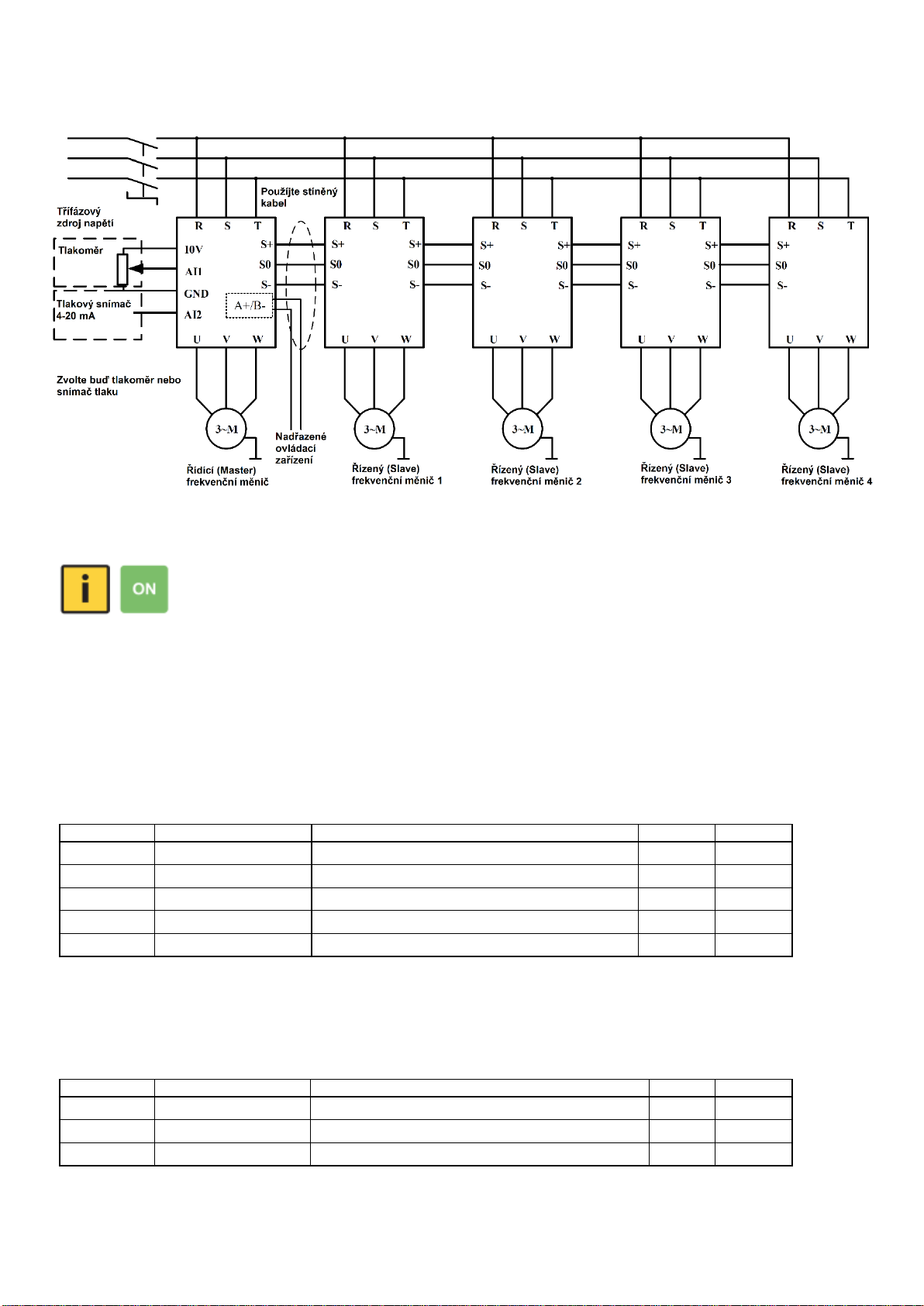

Je možné propojit až 6 čerpadel do jednoho systému (každé čerpadlo musí mít svůj vlastní FM).
Elektrické propojení: propojte paralelně všechny svorky „S +“ a všechny svorky „S -“ mezi sebou.
Typ systému
Řídící FM
(Master)
1. Pomocný
FM (Slave)
2. Pomocný
FM (Slave)
3. Pomocný
FM (Slave)
4. Pomocný
FM (Slave)
5. Pomocný
FM (Slave)
1 Frekvenční měnič v systému
F0.20=1
2 Frekvenční měniče v
systému
F0.20=2
F0.20=11
3 Frekvenční měniče v
systému
F0.20=3
F0.20=11
F0.20=12
4 Frekvenční měniče v
systému
F0.20=4
F0.20=11
F0.20=12
F0.20=13
5 Frekvenční měniče v
systému
F0.20=5
F0.20=11
F0.20=12
F0.20=13
F0.20=14
6 Frekvenční měniče v
systému
F0.20=6
F0.20=11
F0.20=12
F0.20=13
F0.20=14
F0.20=15
Nouzový režim
F0.20=9
Typ systému
Parametr
Detail provedené změny. Změny
se automaticky propíšou
Popis
Nastavení1
frekvenčního měniče
F0.20=1
F0.06=1; F1.02=0;
F1.03=0; F2.05=8; F8.00=1
Automatické Resetování a automatické
Spouštění aktivní
2 FM, parametr Řídícího
(master) FM
F0.20=2
F0.06=1; F1.02=1;
F1.03=1; F2.05=8; F8.00=1
Automatické Resetování a automatické
Spouštění aktivní, 1 pomocný FM
3 FM, parametr Řídícího
(master) FM
F0.20=3
F0.06=1; F1.02=1;
F1.03=2; F2.05=8; F8.00=1
Automatické Resetování a automatické
Spouštění aktivní, 2 pomocné FM
4 FM, parametr Řídícího
(master) FM
F0.20=4
F0.06=1; F1.02=1;
F1.03=3; F2.05=8; F8.00=1
Automatické Resetování a automatické
Spouštění aktivní, 3 pomocné FM
5 FM, parametr Řídícího
(master) FM
F0.20=5
F0.06=1; F1.02=1;
F1.03=4; F2.05=8; F8.00=1
Automatické Resetování a automatické
Spouštění aktivní, 4 pomocné FM
6 FM, parametr Řídícího
(master) FM
F0.20=6
F0.06=1; F1.02=1;
F1.03=5; F2.05=8; F8.00=1
Automatické Resetování a automatické
Spouštění aktivní, 5 pomocných FM
Nouzový režim
F0.20=9
F2.05=1; F0.06=1; F8.00=1
Změna frekvenčního zdroje
2 FM, parametr
pomocného / řízeného
(slave) FM
F0.20=11
F0.05=2; F0.06=1; F1.00=1;
F1.04=0; F2.05=9; F8.00=2
Automatické Spouštění, komunikační
adresa FM nastavena na 1, Spuštění
pohotovostního řídícího (Master) FM.
3 FM, parametr
pomocného / řízeného
(slave) FM
F0.20=12
F0.05=2; F0.06=1; F1.00=2;
F1.04=0; F2.05=9; F8.00=3
Automatické Spouštění, komunikační
adresa FM nastavena na 2, Spuštění
pohotovostního řídícího (Master) FM.
4 FM, parametr
pomocného / řízeného
(slave) FM
F0.20=13
F0.05=2; F0.06=1; F1.00=3;
F1.04=0; F2.05=9; F8.00=4
Automatické Spouštění, komunikační
adresa FM nastavena na 3, Spuštění
pohotovostního řídícího (Master) FM.
5 FM, parametr
pomocného / řízeného
(slave) FM
F0.20=14
F0.05=2; F0.06=1; F1.00=4;
F1.04=0; F2.05=9; F8.00=5
Automatické Spouštění, komunikační
adresa FM nastavena na 4, Spuštění
pohotovostního řídícího (Master) FM.
6 FM, parametr
pomocného / řízeného
(slave) FM
F0.20=15
F0.05=2; F0.06=1; F1.00=5;
F1.04=0; F2.05=9; F8.00=6
Automatické Spouštění, komunikační
adresa FM nastavena na 5, Spuštění
pohotovostního řídícího (Master) FM.

CZ
15
5. Stiskněte „P.SP/ENT“ na dvě sekundy pro nastavení požadované hodnoty tlaku.
7 Programování a parametry
“○”: Parametr lze změnit jak v pohotovostním, tak v provozním stavu.
“●”: Parametr nelze změnit v provozním stavu.
“◎”: Parametr je aktuální zjištěnou a zaznamenanou hodnotou, kterou nelze změnit.
7.1 Parametry zobrazeny v provozním stavu
Poznámka: pomocí tlačítka “SHIFT” lze přepínat mezi parametry
Zobrazení
Název
Popis
Jednotka
Poznámky
P
Aktuální tlak
Aktuální tlak v systému
bar
◎
H
Provozní frekvence
Aktuální provozní frekvence
Hz
◎
d
Požadovaný tlak
Požadovaný tlak
Bar
◎
A
Provozní proud
Aktuální výstupní proud FM
A
◎
U
Napětí DC sběrnice
Napětí sběrnice DC frekvenčního měniče
V
◎
7.2 Parametry zobrazeny v zastaveném stavu
Poznámka: pomocí tlačítka “SHIFT” lze přepínat mezi parametry
Zobrazení
Název
Popis
Jednotka
Poznámky
P
Aktuální tlak
Aktuální tlak v systému
bar
◎
d
Požadovaný tlak
Požadovaný tlak
Bar
◎
U
Napětí DC sběrnice
Napětí sběrnice DC frekvenčního měniče
V
◎

CZ
16
7.3 Parametry F0 pro režim jednoho FM
Kód funkce
Popis
Nastavit rozsah
Jednotka
Výchozí
Úroveň zobrazení
Poznámky
F0.00
Přednastavený tlak
F4.01 - F0.10
Bar
3.0
○
V režimu s více FM musí uživatel nastavit pouze
parametr Řídícího (Master) FM.
F0.01
Diference spouštěcího
tlaku
0,0 - F0,00
Bar
0.3
○
Spuštění FM z pohotovostního režimu, když tlak
poklesne pod přednastavený tlak
F0.02
Směr otáčení motoru
0: Aktuální směr
otáčení
1: Opačný směr
otáčení
\
0
●
Směr otáčení lze změnit úpravou tohoto parametru
F0.03
Ochrana proti
zamrzání
0: Deaktivovaná
1: Aktivovaná (v
sekundách)
2: Aktivována (v
minutách)
\
0
○
Funkce ochrany proti zamrzání a proti korozi čerpadla.
Podrobnosti naleznete v popisu F0.12 –F0.14.
V režimu více čerpadel musí být funkce ochrany proti
zamrzání nastavena samostatně pro každý FM.
F0.04
Koeficient úniku vody
0,0 - 100,0
\
2,5
○
Čím větší je únik vody, tím menší je koeficient.
F0.05
Nastavení Spuštění a
zastavení
0: Start/ stop pomocí
tlačítek (klávesnice)
1: Start / stop pomocí
svorek
2: Start / stop pomocí
sběrnice
3: Star/Stop podle
tlaku
\
0
○
Při použití více FM v systému je potřeba nastavit
pomocné FM na hodnotu 2
3: v tomto režimu musíte správně nastavit F0.08,
F0.12, F0.13, F0.14, pokud je vstupní tlak vyšší než
F0.12, FM se zastaví, a pokud je vstupní tlak nižší než
F0.13, FM se spustí
F0.06
Funkce
automatického
spuštění
0 - 1
\
0
○
0: deaktivováno
1: aktivováno
P0.07
Doba zpoždění
automatického
spuštění
0,0 - 100,0
s
5,0
○
Doba zpoždění před automatickým spuštěním po
zapojení napájení
F0.08
Rozsah snímače
0,0 - 200,0
bar
16,0
○
Maximální rozsah snímače
F0.09
Volba svorky zpětné
vazby snímače
0: AI1
1: AI2
2: Max (AI1, AI2)
3: Min (AI1, AI2)
\
2
○
AI1 a AI2 mohou být připojeny k výchozímu snímači
libovolně.
F0.10
Nastavená hodnota
alarmu vysokého tlaku
F0.00 - F0.08
bar
14,4
○
Když je tlak vyšší než tento nastavený tlak, je spuštěn
alarm a po 0,1 sekundy dojde k zastavení. Když se
tlak vrátí k normální hodnotě a uplyne doba zpoždění
pro resetování, porucha automaticky zmizí.
F0.11
Nastavená hodnota
alarmu nízkého tlaku
0,0 –F0.00
bar
0,0
○
Když je tlak nižší než tento nastavený tlak, je spuštěn
alarm a po uplynutí zpoždění alarmu nastaveného v
F4.09 dojde k zastavení. Tato funkce není aktivní,
když je nastavena hodnota 0. Když se tlak vrátí k
normální hodnotě a uplyne doba zpoždění pro
resetování, porucha automaticky zmizí.
F0.12
Tlak přívodu vody pro
zastavení
0,0 - F0.08
bar
3,5
○
Tato funkce platí, když F0.05 = 3. Frekvenční měnič se
spustí, když je tlak přívodu vody nižší než F0.13 a
zastaví se, když je tlak přívodu vody vyšší než F0.12.
Snímač vstupního tlaku může být připojen ke svorce
AI1 nebo AI2.
F0.13
Tlak přívodu vody pro
spuštění
0,0 - F0.12
bar
2,5
○
F0.14
Výběr svorky snímače
0: AI1
1: AI2
0
0
○

CZ
17
F0.15
Pracovní režim FM
0 - 1
\
0
○
0: Tlakový režim
1: Všeobecný režim
F0.16
Číslo výrobku
\
◎
Výrobek předdefinovaný výrobcem
F0.17
Verze softwaru
2.000 - 2.999
\
◎
Tento popis je platný pouze pro tuto verzi softwaru.
F0.18
Doba zrychlení
0,0 - 6500,0
s
5,0
○
Různé dle výkonu
F0.19
Doba zpomalení
0,0 - 6500,0
s
5,0
○
Různé dle výkonu
F0.20
Makro nastavení
0 - 15
\
0
•
Viz rychlé nastavení (Kapitola 6)
7.4 Parametry F1 pro režim více FM
Kód funkce
Popis
Nastavit rozsah
Jednotka
Výchozí
Úroveň zobrazení
Poznámky
F1.00
Online komunikační
adresa
0 - 5
\
0
◎
1-5 jsou adresy pomocných (slave) FM. Adresa
hlavního (master) frekvenčního měniče je 0.
F1.01
Volba pomocného
FM
0: STOP
1: Konstantní
rychlost
2: Konstantní tlak
\
\
○
0: Pomocný (Slave) FM se zastaví, když se odpojí
řídící (Master) FM
1: Pomocný FM bude v provozu bez připojení
tlakových snímačů.
2: Pomocný FM bude v provozu při konstantním tlaku
F1.02
Volba režimu
komunikační sítě
0: Pomocný (Slave)
1: Řídící (Master)
\
0
◎
0: CAN byl nastaven pro pomocný (slave) FM
1: CAN byl nastaven pro řídící (master) FM
F1.03
Počet pomocných
frekvenčních měničů
0 - 5
\
0
◎
0: Jeden FM v systému nebo nastavení řídícího FM
1-5: nastavte vzestupně pro pomocné FM
F1.04
Online řídící režim
0: Sekvenční
ovládání
1: Synchronní
ovládání
2: Pohotovostní
režim
\
0
•
0: Když není tlak v soustavě dostačující, spustí se
pomocný FM (s pomocným čerpadlem).
1: Když není tlak v soustavě dostačující, spustí se
pomocný a řídící FM. Provozní frekvence je u obou
FM stejná
2: Běží jen jeden FM, ostatní jsou v pohotovostním
režimu
F1.05
Doba střídání
0 - 3600
min
240
○
Doba střídání hlavního FM a pomocných FM.
0: Zrušení funkce střídání hlavního FM a pomocného
FM.
F1.06
Nastavení adresy
malého čerpadla
1 - 6
1
6
○
Neplatí, když je tato adresa větší než počet
pomocných (slave) FM.
Pokud je nastaven na 1, pomocné čerpadlo je č.1
F1.07
Doba zpoždění
doplňujících čerpadel
0,0 - 100,0
s
5,0
○
Znamená dobu zpoždění doplňujících čerpadel, když
tlak není dostatečný.
F1.17
Alternativní ovládání
spouštěcích příkazů
řídícího FM
0: Řízeno původním
počátečním signálem
řídícího FM
1: Automatické
spuštění
1
1
○
Když je povolen alternativní řídící FM, můžete upravit
parametry a zvolit způsob spuštění příkazu.
F1.18
Řízení příkazu ke
spuštění komunikace
0: Ovládání
spouštěním řídícího
FM
1: Řízení více linkové
komunikace
1
1
○
Když je nainstalován řídící počítač, můžete upravit
tento parametr a vybrat stroj, který má přímo
spouštět a zastavovat stroj.

CZ
18
7.5 Ladící parametry F2
Kód funkce
Popis
Nastavit rozsah
Jednotka
Výchozí
Úroveň zobrazení
Poznámky
F2.00
Výběr typu zpětné
vazby svorky AI1
0 - 3
\
0
○
0：4-20 mA
1：0-10 V
2：0.5-4.5 V
3：0-5 V
F2.01
Korekční koeficient
signálu AI1
0,750 –1,250
0,001
1,000
○
Korekce odchylky signálu svorky AI1
F2.02
Výběr typu zpětné
vazby svorky AI2
0 - 3
\
0
○
0：4-20 mA
1：0-10 V
2：0.5-4.5 V
3：0-5 V
F2.03
Korekční koeficient
signálu AI2
0,750 –1,250
0,001
1,000
○
Korekce odchylky signálu svorky AI2
F2.04
Režim ovládání
motoru
0: SVC
1: VF
1
1
•
0: AM-SVC
1: AM-VF
F2.05
Volba frekvenčního
zdroje
0: Nahoru/dolů pro digitální
nastavení (neuloženo)
1: Nahoru/dolů pro digitální
nastavení (uloženo)
2: AI1
3: AI2
7: Ovládání pomocí
nastaveného rozsahu
parametru F7.00 a F7.01 ->
15 a 16
8: PID
9: Komunikace nadřazeným
zařízením
10: Sběrnicová komunikace
8
•
0: Nastavení frekvence pomocí šipek –
nastavená hodnota nebude uložena po vypnutí
a zapnutí napájení.
1: Stejné jako 0, ale hodnota zůstane uložena
10: Tento parametr nemusíte nastavovat, pokud
jste nastavili FM přes parametr F0.20
Zvolte 8 pro Řídící frekvenční měnič
Zvolte 9 pro Pomocné frekvenční měniče
F2.06
Horní limit provozní
frekvence
F2.08 - F2.07
Hz
50,00
○
Horní limit provozní frekvence měniče
F2.07
Maximální výstupní
frekvence
50,00 - 320,0
Hz
50,00
•
F2.08
Spodní limit
provozní frekvence
0,00 - F2.06
Hz
0,00
○
Poznámka: Při použití funkce ochrany proti
zamrznutí nemůže být frekvence proti zamrznutí
nižší než tato frekvence
F2.09
Volby při dosažení
spodní limitní
frekvence
0: Provoz v závislosti
na spodní limitní
frekvenci
1: Zastavení
2: Pohotovostní
režim
\
2
○
F2.10
Nastavení nosné
frekvence
0,5 - 15,0
kHz
○
Nastavení podle typu zařízení.
Změnou této hodnoty lze upravit hluk motoru.
F2.11
Režim provozu
ventilátoru
0: Trvalý provoz po
spuštění FM a
motoru
1: Trvalý provoz po
zapnutí napájení
\
0
○
F2.12
Volba režimu
zastavení
0: Nejdříve zpomalí
až postupně zastaví
\
0
○
Volba režimu zastavení FM

CZ
19
1: Automatické
zastavení
F2.13
Maximální počet
automatických
restartů (chyb)
0 - 5
\
3
○
(E015/E024/E027/E028/E029/E031) nevztahuje
se na tyto chyby
F2.14
Nosná frekvence
Bity jednotek:
0: Nezáleží na
teplotě
1: Záleží na teplotě
Bity desítek:
0: Bez ohledu na
výstupní frekvenci
1: souvisí s výstupní
frekvencí
Bity stovek:
0: Vypnuto
1-8: Zapnuto,
nastavte hloubku
Bity tisícovek:
0: Vypnuto
1: Zapnuto
1001
0
○
Čím vyšší je spínací frekvence, tím více impulsů
v jednom cyklu, tím lepší je hladkost průběhu
proudu, ale tím větší je rušení jiných zařízení.
Když je nosná frekvence nižší nebo je špatné
nastavená, motor bude vydávat nepříjemný hluk.
Úpravou spínací frekvence lze minimalizovat
šum systému.
F2.15
Frekvence
náhradního řídícího
FM
0 –100,0
%
80,0%
○
Když z jakéhokoliv důvodu přestane pracovat
řídící FM, pohotovostní FM s nastaveným
parametrem F1.01=1 ho nahradí. Pohotovostní
řídící FM používá provozní frekvenci režimu
konstantní rychlosti.
7.6 Parametry PID a pohotovostního režimu F3
Kód funkce
Popis
Nastavit rozsah
Jednotka
Výchozí
Úroveň zobrazení
Poznámky
F3.00
Proporcionální
zesílení
0,00 - 100,0
%
20,0
○
Čím vyšší hodnota parametru, tím rychlejší odezva
vodního tlakového systému. Ale pokud bude
nastavena příliš vysoká hodnota, systém bude
oscilovat. Hodnota musí být nastavena v závislosti na
příslušném vodovodním systému.
F3.01
Integrační doba
0,01 - 10,00
s
1,0
○
F3.02
Diferenční doba
0,00 - 10,00
s
0,0
○
F3.03
Čas spuštění PID
0,00-100,00
s
0,1
○
F3.04
Limit odchylky PID
regulace
0,0 -100,0
%
0,0
○
F3.05
Volba nastavení
PID zdroje
0 - 2
\
0
○
0: Nastavení tlačítky (klávesnicí)
1: Nastavení pomocí svorky AI1
2: Nastavení pomocí svorky AI2
F3.06
Volba výstupní
charakteristiky PID
0: Pozitivní regulace
1: Negativní regulace
\
0
○
F3.07
Doba zpětné vazby
PID pro detekci
poruchy přerušeného
vedení
0,0 - 100,0
s
30.0
○
Když uplyne čas detekce a hodnota zpětné vazby
PID je stále 0, bude hlášena chyba odpojení zpětné
vazby PID. Při nastavení na 0 je tato funkce neplatná
F3.08
Volba pohotovostní
funkce PID
0: Deaktivovaná
1: režim spánku 1
2: režim spánku 2
3: režim spánku 3
\
1
○
Režim spánku 1: Systém provádí zpracování spánku
na základě tlaku, frekvence a času. V tuto chvíli platí
koeficient úniku vody, doba detekce udržení tlaku a
frekvence spánku.

CZ
20
Režim spánku 2: Spánek na základě tlaku a
frekvence spánku
Režim spánku 3: Stejné jako režim spánku 1, ale
koeficient úniku vody je vypnutý.
F3.09
Zpoždění detekce
spouštění PID z
klidového režimu
0,0 - 100,0
s
3.0
○
Zpoždění detekce spouštění PID z klidového režimu
F3.10
Zpoždění detekce
pohotovostního
režimu PID
0,0 - 100,0
s
0.5
○
Pokud je pohotovostní režim zpožděný nebo nemůže
být aktivovaný při malém odběru vody, tuto hodnotu
snižte. Pokud je pohotovostní režim v předstihu nebo
se často zapíná a vypíná, tuto hodnotu zvyšte.
F3.11
Tlak odchylky
pohotovostního
režimu PID
0,0 - 1,0
bar
0.1
○
Když je zpětnovazební tlak v rozsahu odchylky
pohotovostního režimu, pohotovostní režim se spustí.
F3.12
Přídržná frekvence
pohotovostního
režimu PID
0,00 - F3.13
Hz
20.0
○
PID pracuje s přídržnou frekvencí pohotovostního
režimu. Po uplynutí doby pro vstup do
pohotovostního režimu do něj PID vstoupí.
F3.13
Frekvence detekce
pohotovostního
režimu
F3.12 - F2.07
Hz
25.0
○
Systém vyhodnocuje, zda frekvence splňuje
podmínku funkce pohotovostního režimu
F3.14
Přídržná doba
nízkofrekvenčního
provozu
0 - 120,0
s
5.0
○
Když systém přejde do režimu spánku, doba chodu
pohotovostního režimu PID udržuje frekvenci.
F3.15
Interval kontroly
tlaku
0,0 - 120,0
s
30.0
○
Po této době systém automaticky detekuje stav
aktuálního tlaku.
F3.16
Frekvence pro
poloviční průtok
čerpadla (poměr
průtoku mezi
malým a velkým
čerpadlem)
20,00 - F2.07
Hz
30.0
○
Používá se v režimu průměrné dělicí frekvence. Je to
hodnota frekvence, při které čerpadlo dosahuje
polovičního průtoku (Poznámky: Parametr je znovu
použit pro malé čerpadlo sloužící jako průtočné
procento pro malá čerpadla a velká čerpadla)
F3.17
Poměr klidového
režimu FM
0 - 30
\
9
○
Čím vyšší hodnota, tím rychlejší vstup do klidového
režimu
F3.18
Zpětná vazba
odpojené detekční
hodnoty
0 - 1.00
V
0.20
○
Minimální hodnota ve vzorkovacím systému.
Posuzuje se podle napětí.
F3.19
Proporcionální
zesílení 2
0,00 - 100,0
%
20.0
○
F3.20
Integrační doba 2
0,00 - 10,00
s
2.00
○
7.7 Parametry pro ochranu čerpadla F4
Kód funkce
Popis
Nastavit rozsah
Jednotka
Výchozí
Úroveň zobrazení
Poznámky
F4.00
Ochrana proti
nedostatku vody
0 - 4
\
2
○
0: Vypnuto
1: Vyhodnocení nedostatku vody podle frekvence a
proudu
2: Vyhodnocení nedostatku vody podle výstupního
tlaku
3: Vyhodnocení nedostatku vody podle frekvence,
proudu a tlaku
4: Vyhodnocení nedostatku vody podle vstupního
tlaku
F4.01
Limitní hodnota detekce
nedostatku vody
0,0 - F0.00
bar
0.5
○
K vyhodnocení nedostatku vody dojde, když bude
zpětnovazební tlak nižší než tato hodnota
