Chère Madame, Cher Monsieur,
Nous vous remercions de la confiance que vous avez bien voulu témoigner à
notre marque en choisissant un appareil mobile de chauffage à combustible
liquide. Vous venez d'acquérir un produit de qualité, qui vous donnera entière
satisfaction durant de très nombreuses années. A condition, bien sûr, de
respecter les consignes d'utilisation. C'est pourquoi nous vous invitons
vivement à consulter ce manuel afin d'assurer à votre appareil une durée de vie
optimale.
Les produits sont garantis contre tout vice de fabrication ou de conception
(hors consommables) pendant une durée de 2 ans à compter de leur date
d'achat.
Nous vous souhaitons beaucoup de chaleur et de confort avec votre appareil.
Bien cordialement,
PVG International b.v.
Service-Consommateurs
1LISEZ PRÉALABLEMENT LE MANUEL D'UTILISATION.
2EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.
3POUR LIRE, DÉPLIEZ LA DERNIÈRE PAGE. EEEEEEEEEEEEE3POUR LIRE, DÉPLIEZ LA DERNIÈRE PAGE. EEEEEEEEEEEEE
3
2

L'UTILISATION
DANS LES GRANDES LIGNES
Voici, dans les grandes lignes, la marche à suivre pour
utiliser votre appareil mobile de chauffage à
combustible liquide. Le MANUEL D'UTILISATION
(page 5 et suivantes) reprend chaque étape en détail.
ÉLÉMENTS
IMPORTANTS
Bouton d'extinction
Bouton central
Mécanisme
d'allumage
Brûleur
Poignée du brûleur
Indicateur du
combustible
Grille
Couvercle du
réservoir amovible
Réservoir amovible
Jauge de
combustible du
réservoir amovible
Allumeur
Logement des piles
A
B
C
4
E
F
G
H
I
J
K
L
1
2
3
4
5
6
7
3
3
•Le remplissage du réservoir doit se faire
(sécurité contrel’incendie):
- soit appareil à l’arrêt,
- soit dans un autre local que celui où est
installé le chauffage,
- dans tous les cas, l’utilisateur doit vérifier la
bonne fermeture de son réservoir rechargé
en dehors de toute source de chaleur ou de
feux nus.
•Votre appareil dégagera une odeur de 'neuf'
en chauffant pour la première fois.
•Conservez votrecombustible dans un endroit
frais, à l'abri de la lumière après avoir fermé le
ou les bidons avec le bouchon d'origine.
•Le combustible vieillit. Utilisez à chaque début
de saison de chauffage du nouveau
combustible.
•Si vous chauffez au Zibro Extra ou Zibro Kristal
vous êtes assurés d'avoir un combustible de
bonne qualité.
•Si vous changez de marque et/ou de type de
pétrole, vous devez d'abord vous assurer que
l’appareil mobile de chauffage à combustible
liquide consomme entièrement le combustible
présent.
EEEEEEEEEEEEEEEEEEEEEEEE
Retirez les différents emballages
(voir le chapitre A, fig. A).
Remplissez le réservoir amovible Iet attendez 30 minutes
avant d’allumer l’appareil (voir le chapitre B, fig. I).
Placez les piles dans leur logement L(voir le chapitre A, fig. H).
Vérifiez le positionnement du brûleur Dcelui-ci doit être
vertical (voir le chapitre A, fig. E).
Allumez l’appareil en tournant à fond le bouton
central Bàdroite puis en appuyant doucement sur le
mécanisme d’allumage 3(voir chapitre C, fig. J et K).
Après allumage de l’appareil, il vous faut attendre 10 à 15
minutes avant de pouvoir contrôler si l’appareil fonctionne
bien (voir le chapitreD).
Eteignez l’appareil (voir le chapitre E).

Vous trouverez ce
bouchon de transport
séparément dans le
carton. Pour transporter
l’appareil dans votre
véhicule, utilisez
obligatoirement le
bouchon de transport. Il
faut donc bien le
conserver!
Seul un combustible
approprié vous garantit
un usage sûr et durable
de votre appareil.
3
4
CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE:
AÉREZ TOUJOURS SUFFISAMMENT
Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal
afin d'utiliser l’appareil en toute sécurité, sans aération supplémentaire. Si le
volume de la pièce est plus petit que celui préconisé, vous devez toujours
entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce
où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air
efficace (section minimale de 50 cm2 pour chaque orifice).
SYSTÈME DE SÉCURITÉ
Il peut se produire que votre appareil neuf s’arrête automatiquement peu après
avoir été allumé, dans une température ambiante tiède (19 à 20 ºC), ce
phénomène étant provoqué par une accumulation de chaleur.
Ceci est une conséquence logique et normale du système de sécurité impose par la
norme NF D35-300. Un allumage ultérieur de l’appareil dans une température
ambiante moins élevée évitera ce phénomène.
Toute modification du système de
sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon
fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre
revendeur.
DESSUS TEMPÉRÉ (LE ‘SAFE TOP’)
L’appareil de chauffage est muni d’un dessus tempéré, nommé le système ‘Safe
top’.
Ceci permet de diminuer la température du plateau supérieure.
Si le dessus tempéré est touché par accident, ce dessus tempéré permet un risque
réduit.
Attention: le plateau supérieur et la grille devant restent chaud.
Eviter tout contact avec la grille.
LE COMBUSTIBLE APPROPRIÉ
Votre appareil de chauffage a été conçu pour fonctionner uniquement avec un
combustible pour chauffage mobile à combustible liquide. L’usage de tout autre
combustible est interdit.
Utilisez du combustible comme Zibro Extra ou Zibro Kristal. Seuls ces combustibles
vous assurent une combustion propre et optimale. Réclamez-les chez votre
revendeur ou consultez notre site internet pour l’adresse de nos points de ventes.
Un combustible de moins bonne qualité peut se traduire par:
Eun dépôt de carbone excessif sur la mèche
Eune combustion imparfaite
Eune réduction de la durée de vie de l’appareil
Eun dégagement de fumée et/ou de mauvaise odeur
Eun dépôt sur la grille ou le manteau
Un combustible approprié est donc essentiel pour un usage sûr et durable de votre
appareil.
INTERDICTION
-d’utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux
et les cabines de véhicules
-d’utiliser le chauffage mobile à combustible liquide dans les pieces
insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau
des caractéristiques) ou situées en dessous du niveau du sol et / ou au dessus de
niveau plus haut que 1500 mètres
-de toute intervention par l’utilisateur sur les dispositifs de sécurité du chauffage.
A

MANUEL
AINSTALLATION DE L’APPAREIL
Retirez avec précaution votre appareil du carton et vérifiez-en le contenu.
En plus de l’appareil, vous devez disposer:
Ed'un bouchon de transport
Edu présent manuel d'utilisation
Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de
transport.
Retirez les calages de protection :
ESoulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant.
ETirez sur les deux cotés de l'emballage en poussant légèrement vers le bas
(fig. C).
EEnlevez la chambre de combustion et autres protections situé dessous la
chambrede combustion (fig. D).
ERemettez le brûleur en place. Le brûleur se trouve bien positionné si, à
l'aide de la poignée E,vous pouvez le déplacer sans effort légèrement à
gauche et à droite (fig. E).
EOuvrez le couvercle du réservoir amovible Het retirez la cale de carton.
Remplissez le réservoir amovible en suivant les instructions du chapitre B.
Placez les piles dans leur logement L,situé à l'arrière de l’appareil (fig. F).
Faites attention aux pôles + et -.
La surface du sol doit être plane. Déplacez l’appareil s'il n'est pas
parfaitement horizontal. N'essayez pas de corriger sa position en mettant en
dessous des livres ou un objet quelconque.
Votre appareil est maintenant prêt à l'emploi.
BREMPLISSAGE DU COMBUSTIBLE
Remplissez votre réservoir amovible dans un lieu approprié (dans un autre local
que celui ou le chauffage est installé). Procédez comme suit:
Assurez-vous que l’appareil est éteint.
Soulevez le couvercle H,dégagez le réservoir amovible Iet retirez-le de
l’appareil (fig. G). Attention! quelques gouttes de combustible peuvent
encores'écouler du réservoir. Posez le réservoir amovible (bouchon en haut)
puis dévissez le bouchon du réservoir.
Prenez la pompe à main et introduisez le tuyau rigide dans le bidon.
Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. H).
Introduisez le tuyau flexible dans l'orifice du réservoir amovible.
3
2
1
6
5
4
3
2
1
3
5
EEEEEE
H
G
B
C
D
E
F

☞
Serrez le bouton situé au dessus de la pompe (en le tournant à droite).
Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à
couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus
besoin de presser la pompe.
Lors du remplissage, observez attentivement la jauge du niveau de
combustible J(fig. I). Si celle-ci est pleine, désamorcez la pompe en
desserrant le bouton situé sur la pompe (en le tournant à gauche).
Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid
(en chauffant, le combustible se dilate).
Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans
le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir
minutieusement sur le réservoir. Essuyez le combustible éventuellement
renversé.
Dans tous les cas, l’utilisateur doit verifier la bonne fermeture du reservoir
rechargé en dehors de toute source de chaleur ou de feux nus. Remettez le
réservoir amovible dans l’appareil. Refermez le couvercle. Pensez à fermer
votre bidon pour éviter des dépôts d'eau.
CALLUMAGE DE L’APPAREIL
Au début, un appareil mobile de chauffage à combustible liquide neuf dégage
une certaine odeur.Assurez donc une aération supplémentaireou bien allumez
votreappareil la première fois à l'extérieur de l'espace habitable.
Si vous utilisez l’appareil pour la premièrefois, vous devez, après avoir placé le
réservoir amovible plein, attendre 30 minutes environ avant d'allumer. Cela
permet à la mèche de s'imbiber de combustible. Procédez de la même manière
lors d'un changement de mèche.
Avant d'allumer l’appareil , vérifiez toujours l'indicateur du combustible Fpour
savoir si vous devez d'abord remplir le réservoir amovible.
Allumez toujours l’appareil en vous servant de son allumage électrique.
N'utilisez jamais d'allumettes ou de briquet.
Procédez comme suit:

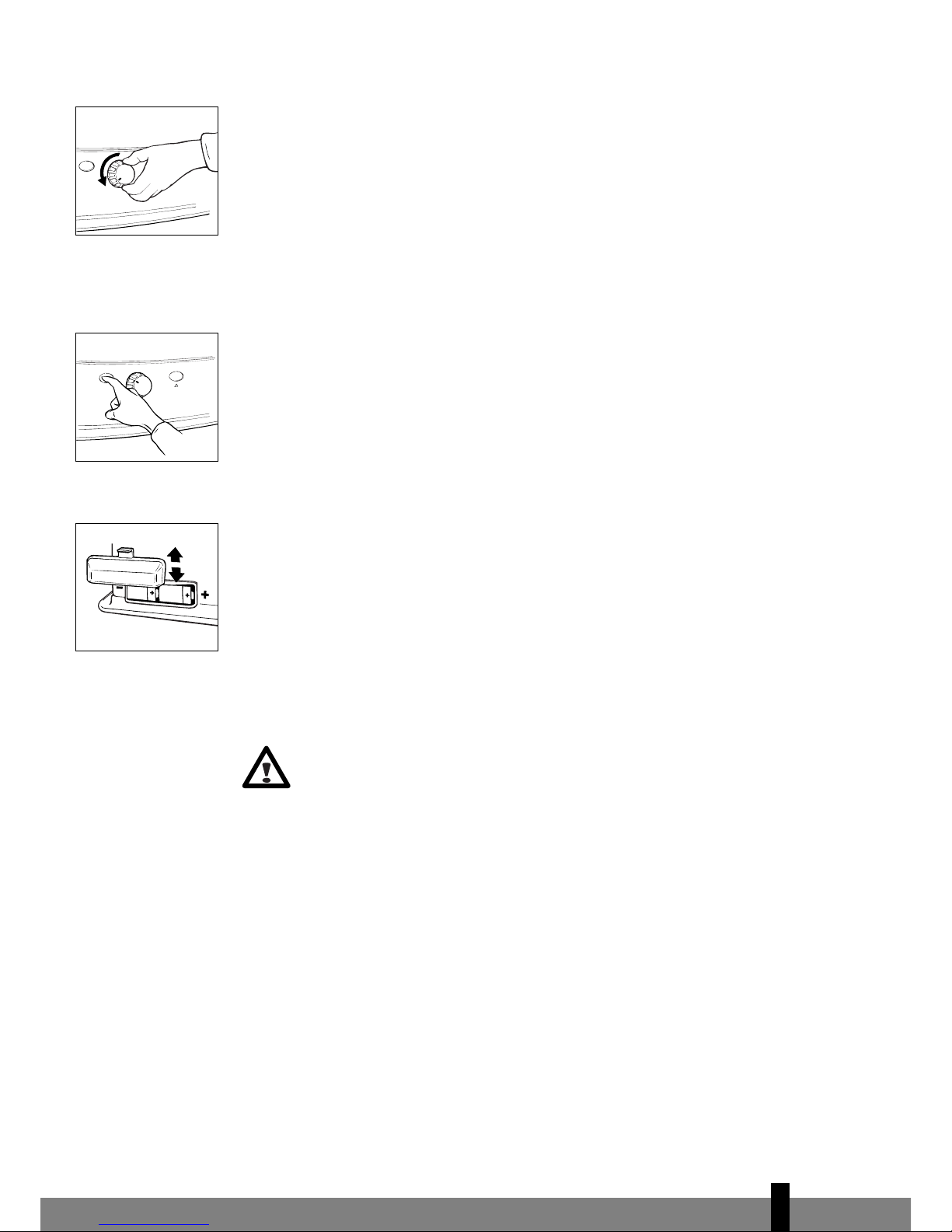

Tournez le bouton central Bàdroite jusqu'à la butée (fig. J). En exerçant une
petite pression, vous pourriez faire tourner le bouton central un peu plus; ce
dernier revient cependant tout seul par effet ressort.
Appuyez sur le mécanisme d'allumage C(fig. K) mais pas trop fort. Dès
qu'une petite flamme apparaît dans le brûleur D,vous pouvez relâcher le
mécanisme d'allumage.
Si après une première utilisation de l’appareil le bouton ne tient pas
enclenché.
Tourner le bouton (fig. L) dans le sens inverse des aiguilles d’une montre, puis
refaire l’opération inversée pour procéder à l’allumage (chapitre C).
Après allumage de l’appareil, vérifiez toujours que le brûleur Dest bien
vertical en le bougeant légèrement à l'aide de la poignée Evers la gauche et
vers la droite (fig. E). Cela doit s'effectuer sans forcer. Si le brûleur est mal
positionné, il se formera de la fumée et de la suie.
2
1
8
7
6
5
4
3
6
J
I
K
vide plein
☞
☞
E

DFONCTIONNEMENT DE L’APPAREIL
Après allumage de l’appareil, il vous faut attendre 10 à 15 minutes avant de
pouvoir contrôler si l’appareil fonctionne bien. Les hauteurs maximales et
minimales autorisées pour votre flamme sont indiquées (fig. P). Une flamme trop
haute peut provoquer la formation de fumée et de suie alors qu'une flamme trop
basse entraîne la formation d'odeur et d'usure de la mèche. Vous pouvez régler la
flamme un peu en vous servant du bouton central 2(fig. L).
Les causes possibles d’une flamme trop basse sont:
Etrop peu de combustible (remplissez le réservoir)
Ecombustible de mauvaise qualité (consultez votre revendeur)
Etrop peu d’aération (entrebâillez une fenêtre ou une porte)
Eusure de la mêche (consultez votre revendeur, ou changez
la mèche, voir chapitre L)
EEXTINCTION DE L’APPAREIL
Appuyez sur le bouton d’extinction A.La flamme s’eteindra après quelques
instants (fig. M).
FPANNES: CAUSES ET REMÈDES
Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous,
vous devez contacter votre revendeur.
L’ALLUMAGE NE MARCHE PAS.
ELes piles ne sont pas bien placées dans leur logement.
Vérifiez (fig. F).
ELes piles ne sont pas assez puissantes pour l'allumage.
Changez-les (fig. F).
EL’appareil a entièrement consommé son combustible ou bien la mèche a
été changée.
Après avoir remis le réservoir amovible plein en place, attendez 30 minutes
avant d'allumer.
EVous avez poussé le mécanisme d'allumage Ctrop fort.
Poussez moins fort(chapitreC).
EL’allumeur Kest défectueux.
Consultez votre revendeur.
FLAMME INSTABLE ET/OU SUIE ET/OU ODEUR.
ELe brûleur Dn’est pas correctement placé.
Mettez-la bien droit à l’aide de la poignée Ejusqu’à ce que vous puissiez la
bouger facilement légèrement à gauche et à droite.
EVous utilisez un combustible usagé.
Commencez chaque saison froide avec un combustible neuf.
EVous utilisez un combustible inadapté.
Voir LE COMBUSTIBLE APPROPRIÉ.
EDe la poussières’est accumulée en dessous de l’appareil.
Consultez votre revendeur.
ELa hauteur de la mèche n’est pas correct.
Consultez votre revendeur.
3
7
L
M
F

L’APPAREIL S’ÉTEINT LENTEMENT.
ELe réservoir amovible est vide.
Voir le chapitre B.
EIl y a de l’humidité dans le réservoir inférieur.
Consultez votre revendeur.
ELe haut de la mèche s’est durci.
Le convecteur doit consommer tout son combustible (chapitre G).
Utilisez le propre combustible.
EVous utilisez un combustible usagé.
Commencez chaque saison froide avec un combustible neuf.
L’APPAREIL BRULE TOUJOURS FAIBLEMENT.
ELa mèche est trop basse.
Consultez votre revendeur.
EL’appareil a consommé pratiquement tout le combustible avant d’être de
nouveau rempli.
Après avoir placé le réservoir amovible plein, attendez 30 minutes avant
d’allumer.
EVous utilisez un combustible usagé ou inadapté.
Voir LE COMBUSTIBLE APPROPRIÉ
ELa pièce est insuffisamment aérée.
Ouvrez largement une fenêtre ou porte pendant quelque temps, puis
laissez-la entrebâillée.
L’APPAREIL BRULE TROP FORT.
EVous utilisez un combustible inadapté, trop volatil.
Voir LE COMBUSTIBLE APPROPRIÉ.
ELa mèche est trop élevée.
Consultez votre revendeur.
GÀPROPOS DE L’ENTRETIEN
Votre appareil exige peu d'entretien. Mais vous devez essuyer la poussière et les
taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se
former. Normalement, trois éléments sont sujets à l'usure:
1. LES PILES
Vous pouvez les changer vous-même. Ne jetez pas les piles usagées à la poubelle.
Observez les règles en vigueur dans votrecommune concernant les petits déchets
chimiques.
2. L’ALLUMEUR
L’allumeur tiendra plus longtemps si vous allumez l’appareil de manière
appropriée. Changez les piles à temps et veillez à ne pas enfoncer trop fort le
mécanisme d'allumage. Si le fil à incandescence est cassé, ou déformé vous devez
remplacer l’allumeur.
3. LA MÈCHE
Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre
l’appareil consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de
lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En
consommant totalement son combustible, l’appareil dégage une odeur. Il vous est
donc conseillé de le faire à l'extérieur de l'espace habitable.
3
8
allumeur défaillant du
fait du filament rompu.

Les réparations, le remplacement des pièces importantes et le travail sur les
éléments de sécurité ne doivent être exécutés que par des spécialistes agrées
(et reconnus par le fabricant ou l’importateur). Avant de procéder à son
entretien, laissez l’appareil refroidir.
HENTREPOSAGE (FIN DE LA SAISON)
Ala fin de la saison, nous vous conseillons de faire en sorte que l’appareil
consomme la totalité de son combustible puis de l'entreposer dans de bonnes
conditions. Veuillez suivre les instructions suivantes:
Allumez l’appareil à l'extérieur de l'espace habitable et laissez-le
consommer entièrement son combustible.
Laissez l’appareil refroidir.
Nettoyez l’appareil à l'aide d'un chiffon sec.
Retirez les piles l’appareil Let conservez-les dans un endroit sec.
Nettoyez le filtreàcombustible (chapitreG).
Rangez l’appareil dans un lieu sans poussière, si possible en utilisant
l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant
pour la saison suivante. Allumez l’appareil et laissez-le consommer
entièrement son combustible. Ne jetez pas le combustible n'importe où.
Observez les règles en vigueur dans votrecommune concernant les déchets
chimiques. En tout cas, commencez la nouvelle saison avec du combustible
neuf. Lorsque vous réutilisez votre appareil suivez les instructions de
nouveau (chapitre A).
ITRANSPORT
Afin d'éviter les fuites de combustible durant le transport de l’appareil, vous devez
prendreles précautions suivantes:
Laissez l’appareil refroidir.
Retirez le réservoir amovible Ide l’appareil et retirez le filtre à combustible
(fig. N). Ce dernier peu goutter un peu; gardez un chiffon à portée de main.
Conservez le filtre et le réservoir amovible indépendamment de l’appareil.
Mettez le bouchon de transport à la place du filtre à combustible (fig. O) et
enfoncez-le bien.
Transportez l’appareil toujours en position verticale.
4
3
2
1
6
5
4
3
2
1
3
9
☞
Bouchon de transport
N
O

3
10
JSPÉCIFICATIONS TECHNIQUES
Allumage électrique
Combustible Combustible liquide pour appareils
mobiles de chauffage
Puissance calorifique maximale 183 g/h 2200 Watt
Conseiller pour des pièces normalement minimum 35 maximum 80
airées (m3)**
Consommation de combustible (l/heure)* 0,229
Consommation de combustible (g/heure)* 183
Autonomie du réservoir (heures) minimum 17,5
Contenance du réservoir amovible (litres) 4
Poids (kg) 7,5
Dimensions (mm) largeur 428
(plateau inférieur compris) profondeur 295
hauteur 453
Accessoires bouchon de transport
Piles 2x R20kG, MN 1300, 1,5V, size D
Type mêche F
*En cas de réglage en position maximale
** Ces valeurs sont données à titre indictif
KCONDITIONS DE GARANTIE
Votre appareil est couvert par une garantie de 2 ans à compter de la date d'achat.
Durant cette période, tous les vices de fabrication ou de conception seront réparés
gratuitement. De plus, les règles suivantes s'appliquent :
Nous rejetons expressément toute autre demande d'indemnisation, y compris
en cas de préjudice indirect.
La réparation ou le changement de pièces effectués dans la période de
garantie n'entraîne pas la reconduction de la garantie.
La garantie ne s'applique pas dans les cas suivants: modifications apportées au
l’appareil, usage de pièces non d'origine, réparations de l’appareil
effectuées par des tiers.
Les pièces sujettes à l'usure normale, comme la mêche, les piles, l’allumeur et
la pompe à main ne sont pas couverts par la garantie.
La garantie s'applique uniquement si vous présentez le bon d'achat d'origine,
daté et ne portant pas de modifications.
La garantie ne s'applique pas en cas de dommage occasionné par des
manipulations non conformes au manuel d'utilisation, par une négligence ou
par l'usage de combustible non approprié ou usagé. Un combustible non
approprié peut même être dangereux*.
Les frais d'expédition et les risques liés à l'envoi de l’appareil ou de ses
pièces sont toujours à la charge de l'acheteur.
7
6
5
4
3
2
1

En cas de problème, consultez le manuel d'utilisation. Si le problème persiste,
consultez votre revendeur.
*Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec,
pour conséquence, un jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer l’appareil mais éteignez-
le immédiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du
type B: extincteur à acide carbonique ou à poudre.
10 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ
1Attirez l'attention des enfants sur la présence d'un appareil en
combustion.
2Ne déplacez pas l’appareil lorsqu'il chauffe ou s'il est encore brûlant.
Dans ces conditions, il ne faut pas ajouter du combustible ni
entreprendre l'entretien de l’appareil.
3Placez l'avant de l’appareil à au moins 1,5 mètre du mur, des rideaux
et des meubles.
4N'utilisez pas l’appareil dans des pièces poussiéreuses ni dans des
endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera
pas optimale.
5Eteignez l’appareil avant de sortir ou d'aller vous coucher.
6Conservez le combustible exclusivement dans des réservoirs et bidons
adaptés.
7Veillez à ce que l’appareil ne soit pas exposé à la chaleur ou à des
écarts de température extrêmes. Conservez le combustible toujours dans
un endroit frais, sec et sombre(la lumièresolaire dégrade la qualité du
combustible).
8N'utilisez jamais l’appareil dans des endroits où des gaz, solvants ou
vapeurs nocives (par exemple: gaz d'échappement ou vapeurs de
peinture) peuvent être présents.
9Le plateau supérieur de l’appareil devient brûlant. Ce n’est pas
permis de couvrir l’appareil (risque d’incendie).
10 Aérez toujours suffisamment.
3
11

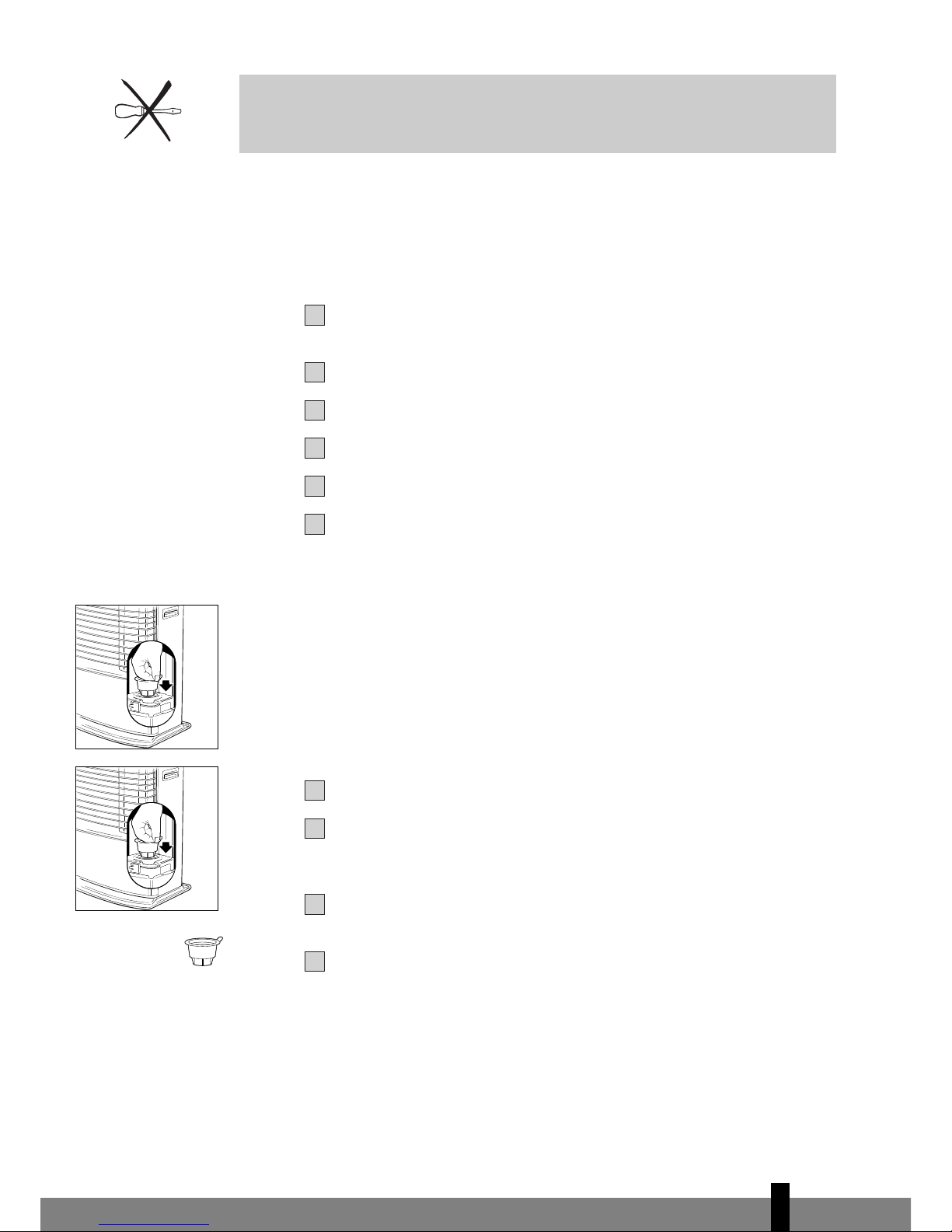

LE CHANGEMENT DE LA MÈCHE
LAVANT DE COMMENCER A CHANGER LA MECHE,
L’APPAREIL DOIT ÊTRE ETEINT ET TOTALEMENT
REFROIDI.
Ouvrez la porte de réservoir et retirez le réservoir
amovible.
Retirez les piles qui se trouvent dans leur logement a
l’arrière de l’appareil.
Ouvrez la grille et retirez le brûleur puis refermez la
grille.
Retirez le bouton central en tirant vers vous.
Devissez les vis de maintien du manteau.
Soulevez le manteau vers le haut, enlevez le témoin de
son porteur, puis l’inclinez vers vous pour passer l’axe du
bouton central.
Devissez les vis papillons de maintien du support mèche.
Soulevez le support du brûleur de manière à ce que la
mèche soit visible. Posez le support de brûleur près de
l’appareil. (Veillez à ce que le câblage ne se détache
pas).
Enlever la vis qui tient la butée de maintien et retirez la.
Tournez complètement vers la droite l’axe.
Retirez l’ensemble supportde mèche en le tirant vers le
haut.
Retirez la mèche de l’anneau support mèche. Pour cela
retirez le crochet de maintien (ergot) du trou de
l’anneau de mèche. Pour cela il est conseillé de se munir
de gants et d’un récipient pour mettrela mèche dedans
une fois enlevée.
11
10
9
8
7
6
5
4
3
2
1
3
12
2211
44
11001111
88bb
88aa
77
55bb
33
55aa
55cc66
99

3
13
Prenez la mèche et positionner les crochets de maintien
(ergots) dans les trous de l’anneau support de mèche.
Remettez l’ensemble support de mèche dans son
logement. Puis tourner complètement vers la gauche
l’axe, pour que celui-ci soit en contact avec le système
de cannelure qui se trouve sur le support de mèche.
Remettre la butée de maintien. Visser la vis qui tient la
butée de maintien
Remettez le support de brûleur en place.
Serrez manuellement les papillons de manière égale.
Pour tester le bon fonctionnement du coulissement de
la mèche. Mettez la mèche en position basse puis à
l’aide du système masselotte déclencher l’appareil.
Répétez quelque fois. Si la mèche n’arrive pas dans la
position la plus basse elle à été mal monté et il faut
recommencer la procédure à partir de 12.
Remettez le manteau dans sa position initiale et
remettez le témoin dans son porteur. Fixez les vis de
maintien du manteau.
Le bouton central, ouvrez la grille et repositionnez le
brûleur.
Remettez le réservoir amovible, les piles (faites
attention au pôle positif et au pôle négatif)et attendez
30 minutes pour que la mèche soit bien imbibée avant
de mettre l’appareil en fonctionnement.
19
18
17
16
15
14
13
12
1122bb
1177bb
1122aa
1133bb
1144bb
1188cc
1199aa1199bb
1177aa
1188bb
1133aa
1144aa
11551166
1188aa
1188dd

Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines transportablen
Kaminofens. Sie haben sich für ein Qualitätsprodukt entschieden, an dem Sie
noch viele Jahre Ihre Freude haben werden, vorausgesetzt, Sie benutzen den
Kaminofen verantwortungsvoll. Lesen Sie deswegen zuerst diese Gebrauchs-
anweisung aufmerksam durch, um so eine optimale Lebensdauer Ihres
Kaminofens zu garantieren.
Im Namen des Herstellers bieten wir Ihnen 24 Monate Garantie auf alle
eventuell auftretenden Material- und Herstellungsfehler.
Wir wünschen Ihnen viel Wärme und Komfort mit Ihrem Kaminofen.
Mit freundlichen Grüßen
PVG International b.v.
Abteilung Kundendienst
1LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.
2WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN HÄNDLER.
3VOR DEM LESEN DER GEBRAUCHSANWEISUNG BITTE DAS LETZTE BLATT AUFFALTEN. E E E
2
14

BENUTZUNG
KURZ ZUSAMMENGEFASST
Nachfolgend sind in groben Zügen die Schritte
angegeben, die zur Inbetriebnahme Ihres Kamin-
ofens ausgeführt werden müssen. Detaillierte
Beschreibung der Handlungen entnehmen Sie bitte
der GEBRAUCHSANWEISUNG (Seite 17 ff).
•Das erste Mal wird Ihr Kaminofen während des
Brennens noch ‘neu’ riechen.
•Lagern Sie den Brennstoff an einem kühlen,
dunklen Ort.
•Brennstoff altert. Beginnen Sie jede Heizsaison
mit neuem Brennstoff.
•Wenn Sie Zibro Extra oder Zibro Kristal benutzen,
können Sie sich auf die Qualität des Brennstoffs
verlassen.
•Wenn Sie zwischen den einzelnen Sorten
wechseln, müssen Sie den Kaminofen erst voll-
ständig leer brennen lassen.
WICHTIGE
EINZELTEILE
Abschalt-Taste
Drehregler
Zünd-Taste
Brennkammer
Handgriff
Brennkammer
Brennstoffanzeige
Gitter
Deckel
Brennstofftank
Brennstofftank
Brennstoffanzeige
Brennstofftank
Elektrische Zündung
Batteriefach
A
B
C
4
E
F
G
H
I
J
K
L
EEEEEEEEEEEEEEEEEEEEEEE
Entfernen Sie das gesamte Verpackungsmaterial
(siehe Kapitel A, Abb. A).
Befüllen Sie den Brennstofftank Iund warten Sie 30 Minuten
bevor Sie den Kaminofen starten (siehe Kapitel B, Abb. H).
Geben Sie die Batterien in das Batteriefach L
(siehe Kapitel A, Abb.F).
Überprüfen Sie, ob die Brennkammer Dgerade steht
(siehe Kapitel A, Abb. E).
Starten Sie den Kaminofen, indem Sie den Drehregler Blang-
sam nach
rechts drehen, bis er sich nicht weiter drehen läßt,
anschließend die Zünd-Taste Cvorsichtig betätigen (siehe
Kapitel C, Abb. J und K).
Nach dem Starten des Ofens dauertes 10 bis 15 Minuten bevor
Sie sehen, ob der Ofen richtig brennt (siehe Kapitel D).
Schalten Sie den Kaminofen aus (siehe Kapitel E).
1
2
3
4
5
6
7
2
15

Diesen Transport-
verschluß finden Sie im
Verpackungskarton. Nur
hiermit kann der
Kaminofen nach
Benutzung problemlos
transportiert werden.
Bewahren Sie den
Verschluß also gut auf!
WICHTIG ZU WISSEN
JEDERZEIT AUSREICHEND VENTILIEREN
Jedes Modell benötigt eine bestimmte minimale Raumgröße, um den Kaminofen
sicher, ohne zusätzliche Ventilation besonder gut betreiben zu können (siehe Kapitel J).
Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, muß
dafür gesorgt werden, daß immer ein Fenster oder eine Tür einen Spalt breit offen
bleibt (ca. 2,5 cm). Dies ist ebenfalls empfehlenswert bei Räumen, die besonders
gut isoliert oder zugfrei sind und/oder über 1500 m liegen. Ist die Ventilation
(sprich: der Sauerstoffgehalt) unzureichend, dann schaltet sich der Kaminofen
automatisch aus. Benutzen Sie den Kaminofen nicht in Keller- oder anderen unte-
rirdisch gelegenen Räumen.
SICHERHEITSSYSTEM
Wenn Sie das Heizgerät eingeschaltet haben, kann es sein, dass es sich bei einer
relativ niedrigen Zimmertemperatur (19 bis 20 °C) automatisch ausschaltet. Der
Grund hierfür ist Wärmeansammlung im Heizgerät.
Dieses Phänomen ist eine logische Folge des vorhandenen Sicherheitsmechanismus
(gemäß der Vorschrift in der NF D35-300) und weist nicht auf einen Defekt hin.
Wenn das Heizgerät bei niedrigeren Umgebungstemperaturen eingesetzt wird,
tritt dieses Phänomen nicht auf.
DER SAFE TOP
Der Ofen ist versehen von einem Safe Top. Dieser verringert die Temperatur an der
Oberseite des Ofens. Sollte die Oberseite berührt werden, so wird das Risiko auf
schwereVerletzung erheblich verringert. Berücksichtigen Sie aber, daß die
Oberseite immer noch heiß wird.
Berühren Sie die Oberseite und das Gitter nicht.
DER RICHTIGE BRENNSTOFF
Ihr Kaminofen wurde für die Benutzung von wasserfreiem, sauberem Petroleum
hoher Qualität, wie ZibroExtra oder ZibroKristal, entwickelt. Nur dieser
Brennstoffsorgt für eine saubereund optimale Verbrennung. Brennstoff geringe-
rer Qualität kann zu folgenden Problemen führen:
Eübermäßige Ablagerung auf dem Docht
Eunvollständige Verbrennung
Everkürzte Lebensdauer von Docht und Kaminofen
ERauch und/oder Geruch
ENiederschlag auf dem Gitter oder Gehäuse
Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfor-
tablen Gebrauch Ihres Kaminofens.
Informieren Sie sich bei Ihrem Händler in Ihrer direkten Umgebung über den rich-
tigen Brennstoff für Ihren Kaminofen.
GEBRAUCHSANWEISUNG
Nur mit dem richtigen
Brennstoff ist eine
sichere, effiziente und
komfortable Benutzung
Ihres Kaminofens
gewährleistet.
2
16
A

GEBRAUCHSANWEISUNG
ADIE INSTALLATION DES KAMINOFENS
Nehmen Sie den Kaminofen vorsichtig aus dem Karton und kontrollieren Sie
den Inhalt auf Vollständigkeit.
Außer dem Kaminofen muß folgendes vorhanden sein:
Eein Transportverschluß
Ediese Gebrauchsanweisung
Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks
Lagerung und/oder Transport auf.
Entfernen Sie das übrige Verpackungsmaterial:
EHeben Sie das Gitter aus der Kerbung (Abb. B) und ziehen Sie es nach vorn.
EZiehen Sie beide Enden des Verpackungsmaterials nach hinten und gleich-
zeitig leicht nach unten (Abb. C).
ENehmen Sie die Verbrennungskammer aus dem Ofen und entfernen Sie das
darunter befindliche Verpackungsmaterial (Abb. D).
ESchließen Sie das Gitter: leicht anheben, um es wieder in die Kerbung
einrasten zu lassen.
EÖffnen Sie den Deckel des Brennstofftanks Hund entfernen Sie das
Stückchen Karton.
Befüllen Sie den Brennstofftank wie in Kapitel B beschrieben.
Legen Sie die Batterien in das dafür bestimmte Fach Lan der Rückseite des
Kaminofens (Abb. F). Achten Sie dabei auf die + und - Pole.
Der Boden muß stabil und waagerecht sein. Stellen Sie den Kamin an eine
andere Stelle, falls er nicht waagerecht steht. Versuchen Sie nicht durch
Unterlage von Büchern oder ähnlichem den Stand zu korrigieren.
Ihr Kaminofen ist jetzt betriebsbereit.
BDAS BEFÜLLEN MIT BRENNSTOFF
Füllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu
geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:
Der Kaminofen sollte ausgeschaltet sein.
Öffnen Sie den Deckel Hund ziehen Sie den Brennstofftank Iaus dem
Kaminofen (Abb. G). Achtung: der Tank kann kurz nachtropfen. Stellen Sie
den Brennstofftank ab (mit dem Tankverschluß nach oben) und drehen Sie
den Tankverschluß auf.
2
1
6
5
4
3
2
1
2
17
EEEEEE
G
B
C
D
E
F
