Qeo Multi-liner fl 50 plus User manual

Bedienungsanleitung

Users‘ manual

Vollautomatischer Linienlaser

Fully Automatic Laser Cross Level

MULTI-LINER FL 50 Plus

BEDIENELEMENTE

1) Laseraustrittsfenster (5 Stück)

2) Batteriefach

3) Seitenfeintrieb

4) Orientierung für Teilkreis

5) Bodenstativ

6) An- / Aus-Schalter (Kompensatorklemme)

7) Verstellbarer Teilkreis 360°

8) Bedientastatur

9) Griff

10) Ladebuchse

11) 5/8“-Adapterstück für Bodenstativ

12) Klemmvorrichtung

13) Höhenverstellbarer Fuß

14) Werkzeug zum Befestigen / Lösen von

5/8“-Adapterstück

FEATURES

1) Laser emitting window (5 x)

2) Battery compartment cover

3) Tangent screw

4) Index for 360° circle

5) Floor tripod

6) On / Off knob (compensator lock)

7) Rotatable 360° circle

8) Operating panel

9) Handle

10) Socket for charger

11) 5/8“ adapter for floor tripod

12) Locking device

13) Adjustable foot screw

14) Tool to fix / loosen 5/8“ adapter

LIEFERUMFANG

Linienlaser FL 50 Plus, Empfänger FR 55 mit

Halteklammer und Batterie, Universal-Boden-

stativ, magnetische Zieltafel, Lasersichtbrille,

Adapter für 5/8“-Baustativ + Befestigungs-

werkzeug, Akkusatz, Ladegerät, Kunststoff-

koffer, Bedienungsanleitung

KIT CONSISTS OF

Laser Cross Level FL 50 Plus, receiver FR 55

with clamp and battery, floor tripod, magnetic

target, laser intensive glasses, 5/8“-adapter

for connection of floor tripod to builders‘

tripod + tool, rechargeable battery pack,

charger, hard case, users‘ manual

FUNKTIONEN

Zum Übertragen von Höhen, Abhängen von

Decken, Ausrichten von Ständerwänden,

Fenstern, Türen sowie für Fluchtungen, rechte

Winkel, Ablotungen

FUNCTIONS

For transferring levels, hanging suspended

ceilings or aligning stud walls, windows,

doors and for alignments, right angles and

plumb lines

TECHNISCHE DATEN

Selbstnivellierbereich ± 3,5°

Dämpfungssystem Magnet

Genauigkeit ± 3 mm / 10 m

Arbeitsbereich

ohne Empfänger Ø 20 m*

mit Empfänger Ø 80 m

Betriebsdauer Akkus 15 h**

Stromversorgung 3 x 1,5V NiMH

Ladegerät dient auch als

Netzgerät ja

Sichtbare Laserdioden 6 x 635 nm

Laserklasse 2M

Gewicht 2,0 kg

*abhängig von der Raumhelligkeit

** je nach Anzahl der geschalteten Dioden

TECHNICAL DATA

Self-levelling range ± 3,5°

Damping system magnet

Accuracy ± 3 mm / 10 m

Working range

without receiver Ø 20 m*

with receiver Ø 80 m

Operating time rechar-

geable batteries 15 h**

Power supply 3 x 1,5V NiMH

Charger = power supply yes

Visible laser diodes 6 x 635 nm

Laser class 2M

Weight 2,0 kg

*depending on room illumination

** depends on numbers of switched diodes

AKKUS LADEN

Wenn die rote Kontrolllampe (1) (siehe „Be-

dienung“) leuchtet, müssen die Akkus geladen

werden. Achtung: nur Originalakkusatz ver-

wenden!

Ladegerät mit Stromnetz und Buchse (10)

verbinden. Die Kontrolllampe am Gerät zeigt

folgendes an:

ROT = Ladevorgang. Die Ladezeit,

um die Akkus voll aufzuladen, beträgt ca.

10 Stunden.

GRÜN = Akkuleistung soweit hergestellt,

dass wieder gearbeitet werden kann (zeigt

nicht an, dass Akkus voll aufgeladen sind).

Das Ladegerät dient gleichzeitig als Netzge-

rät.

•

CHARGING BATTERIES

If red lamp (1) (refer to „Use of instrument“)

is flashing, batteries have to be charged.

Attention: use original rechargeable battery

set only!

Connect charger to socket (10) and power

supply system. Recommended charging time:

10 hours. Operating lamp beside socket (10)

is indicating:

RED = batteries are being charged

GREEN = shows that you can start working

with FL 50 Plus, however, it is not indicating

that batteries are fully charged.

The charger can also be used as power

supply.

•

BEDIENUNG

Gerät aufstellen:

1) Auf Stativ: Das Gerät kann direkt mit der

5/8“-Stativanzugsschraube eines handelsüb-

lichen Baustativs verbunden werden. FL 50

Plus kann auch mit montiertem Bodenstativ

auf ein Baustativ geschraubt werden. Dazu

Adapterstück (11) unten in das Bodenstativ

einschrauben.

2) Auf dem Fußboden: Bodenstativ (5) unten

in das Gerät hinein schrauben. Beine aus-

klappen. Gegebenenfalls mit höhenverstell-

baren Füßen (13) Dosenlibelle im Kopf des

Gerätes einspielen.

Durch Lösen „UNLOCK“ der Klemme (12)

kann das Gerät über einem definierten Bo-

denpunkt ausgerichtet werden. Dann Klem-

me wieder feststellen „LOCK“.

Gerät immer möglichst gerade aufstellen, da-

mit die Selbstnivellierung des Gerätes ein-

wandfrei arbeitet.

Anschalten: An-/Aus-Schalter (6) in Position

„UNLOCK“ stellen. Das Gerät ist nun betriebs-

bereit.

Steht das Gerät zu schräg (außerhalb des

Selbstnivellierbereiches) von ± 3,5°, ertönt

ein akustisches Warnsignal. Eingeschaltete

Laserlinen blinken als zusätzliche Warnung.

OPERATION

Set up the laser:

1) On a tripod: Connect FL 50 Plus with 5/8“-

retaining bolt of builders‘ tripod.

2) On the floor: Screw in floor tripod (5) into

bottom thread of instrument. Unfold three

legs. If necessary center circular bubble in

head of instrument by means of height ad-

justable footscrews (13).

Laser plumb can be adjusted: set lever of

locking device (12) in position „UNLOCK“ -

move instrument on floor tripod to desired

point - fix by moving lever to position

„LOCK“.

Set up instrument as upright as possible to

allow the self-levelling system to function

within range.

Switch on: Set On/Off knob (6) in position

„UNLOCK“. Instrument is now ready for use.

An audible and optical alarm (blinking lines)

indicates the instrument was set up outside

of compensator rage of ± 3,5 °. Set up

instrument on a more even surface.

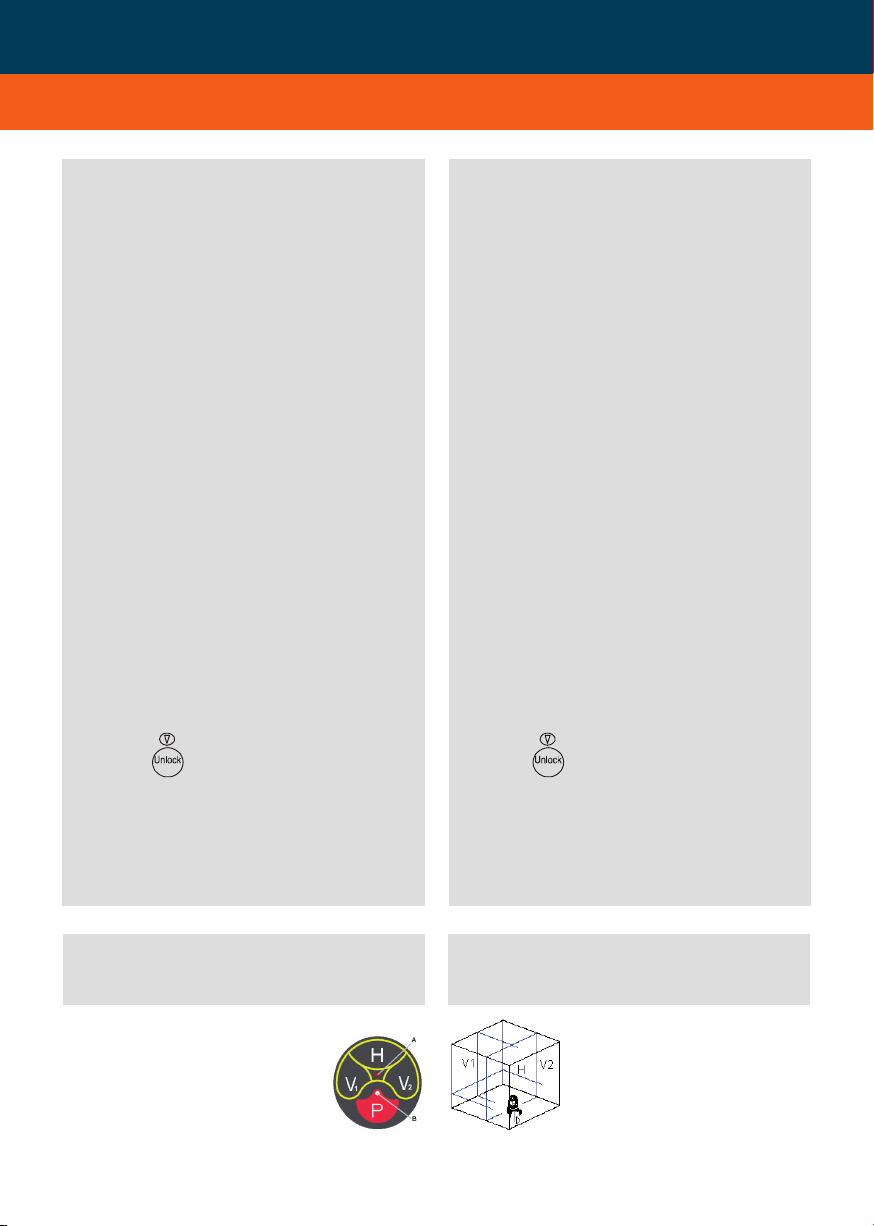

Alle Laserlinien können einzeln geschaltet

werden: All laser lines can be switched on and off

independently of each other:

H Horizontal laser line

V1 Vertical laser line and plumb beam down

V2 Vertical laser line (at 90° to V1) and

plumb beam

P On/Off switch for use with FR 55 receiver

(optional)

V1 + V2

Laser cross to the ceiling

H Horizontale Linie

V1 Vertikale Linie und Lotpunkt nach unten

V2 Vertikale Linie (90° zu V1) nach rechts

und nach links

P Umschaltung bei Einsatz mit Empfänger

FR 55 (optional)

V1+V2

Schneiden sich über dem Gerät zum Lot-

kreuz nach oben.

Empfänger FR 55

Der FL 50 Plus kann zur Verlängerung des Ar-

beitsbereiches mit dem Empfänger FR 55 ein-

gesetzt werden. Bei Verwendung des Emp-

fängers Taste Pdrücken (Kontrolllampe B

leuchtet). Das Gerät ist nun auf Empfänger-

betrieb umgeschaltet (die Laserlinien sind

etwas schwächer sichtbar).

FR 55 Receiver

To prolong the working range FL 50 Plus can

be used with receiver FR 55. Press button P

(operating lamp B shows red light). FR 55

can now detect the signal of FL 50 Plus (the

visibility of the laser lines is a bit weaker in

this mode).

AKontrolllampe zeigt Betriebsbereitschaft an.

Wenn die Lampe blinkt, müssen die Akkus

geladen werden (zusätzlich ertönt ein Warn-

signal).

Ausschalten: An-/Aus-Schalter Nr. 8 in Pos.

„LOCK“ stellen.

Das Gerät ist nun ausgeschaltet, und der

magnetgedämpfte Pendelkompensator wird

blockiert, um Beschädigungen während des

Transportes zu vermeiden.

Bevor das Gerät in den Transportkoffer ge-

packt wird, An-/Aus-Schalter immer in Posi-

tion „LOCK“ stellen! Ein akustisches Warn-

signal ertönt, wenn dies einmal übersehen

wurde.

AOperating lamp shows that instrument is

switched on. If lamp is blinking batteries

have to be charged (an audible alarm is

given additionally).

Switch off: Set On/Off-Knob no. 8 to posi-

tion „LOCK“.

Instrument is now switched off and the

magnetic dampened compensator is blocked

to avoid damages during transport.

NOTE – During transport On/Off-knob (com-

(pensator clamp) no. 8 must be set to LOCK“.

Disregard may lead to damage of compensa-

tor.

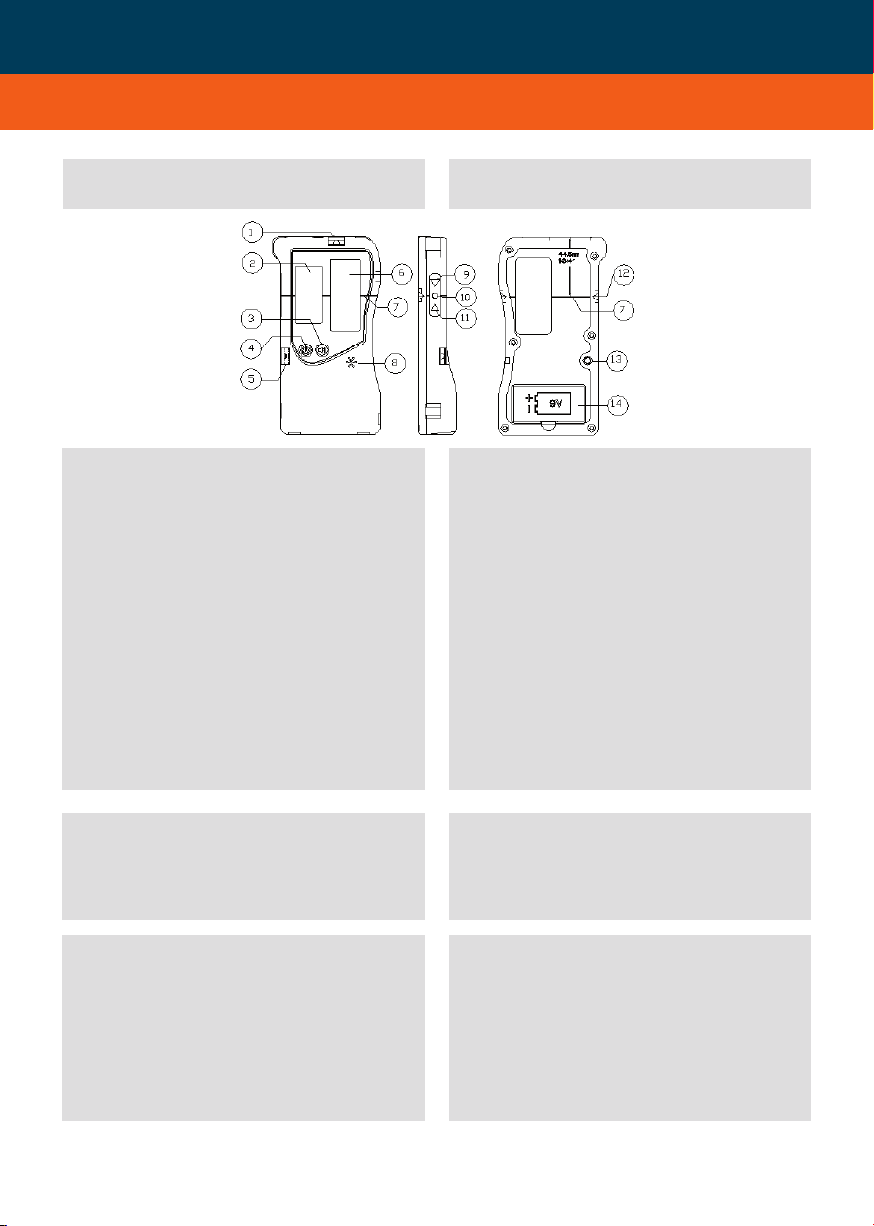

BEDIENELEMENTE

1) Libelle

2) Empfangsfenster

3) Ton an / aus

4) An- / Aus-Schalter

5) Libelle

6) Display

7) „0“-Linie

8) Lautsprecher

9) LED / Pfeil

10) LED / Punkt

11) LED / Pfeil

12) „0“-Linie

13) 1/4“-Gewinde für Klammer

14) Batteriefach

FEATURES

1) Vial

2) Receiving windo

3) Sound on/off

4) On / Off switch

5) Vial

6) Dispaly

7) Zero indication line

8) Loudspeaker

9) LED / arrow

10) LED / point

11) LED / arrow

12) Zero indication line

13) 1/4“-mounting hole for clamp

14) Battery compartment

LIEFERUMFANG

Empfänger FR 55, Batterie, Halteklammer,

Etui, Bedienungsanleitung

SUPPLIED WITH

Receiver FR 55, battery, clamp, case,

users‘ manual

TECHNISCHE DATEN

Anzeige Display vorn

Seitliche LEDS

Genauigkeit ± 1 mm

Signaltöne 3

Betriebsdauer 100h

Stromversorgung 1 x 9V

TECHNICAL DATA

Display Front display

Side LEDS

Accuracy ± 1 mm

Tones 3

Operating time 100h

Power supply 1 x 9V

EMPFÄNGER FR 55 RECEIVER FR 55

SYMBOLE

1) Empfänger an / aus

2) Batteriezustandsanzeige

3) Empfangsindikator

4) Ton an / aus

5) Empfangsposition Laserstrahl

SYMBOLS

1) Power indicator

2) Low battery indicator

3) Detection indicator

4) Sound indicator

5) Detected position indicator

EINLEGEN DER BATTERIE

Batteriefachdeckel (14) öffnen.

1 x 9 V AA Batterie gemäß dem Installations-

symbol (auf der Rückseite) einlegen und dabei

auf korrekte Polarität achten. Deckel schlie-

ßen.

Zur Verlängerung der Lebensdauer der Batte-

rie schaltet sich der Empfänger nach ca. 10

Min. ohne Anwendung automatisch ab.

•

INSTALLATION OF BATTERIES

Open battery compartment cover (14).

Put in 1 x 9 V AA battery according to instal-

lation symbol (take care of correct polarity!).

Close cover.

In order to save battery power the receiver

will automatically turn off if it has not re-

ceived laser scanning singal for 10 minutes.

•

HALTEKLAMMER FÜR NIVELLIERLATTE

Der Empfänger kann in Verbindung mit der

Halteklammer an einer Nivellierlatte oder

anderen Gegenständen befestigt werden.

CLAMP FOR LEVELLING STAFF

If required mount FR 55 to clamp. It then

can be attached to laser poles or any other

equipment.

WICHTIG – den Empfänger langsam auf und

ab bewegen, um den Laserstrahl zu empfa-

gen. FL 50 Plus und FR 55 arbeiten mit einer

anderen Technik, als Sie es eventuell von

Rotationslasern her kennen. Daher muss der

Empfänger wesentlich sensibler geführt wer-

den.

IMPORTANT – move receiver FR 55 up and

down carefully to detect the laser beam.

FL 50 PLUS and FR 55 are working with an-

other technology than rotating laser levels.

Because of this receiver FR 55 must be

moved much more slowly.

EINSCHALTEN

Knopf (3) drücken (Kontrolllampe

leuchtet rot). Bei dem jeweiligen Linien-

laser (P) Pulsfunktion einschalten.

Zum Empfangen des Laserstrahls den

Empfänger langsam auf und ab be-

wegen.

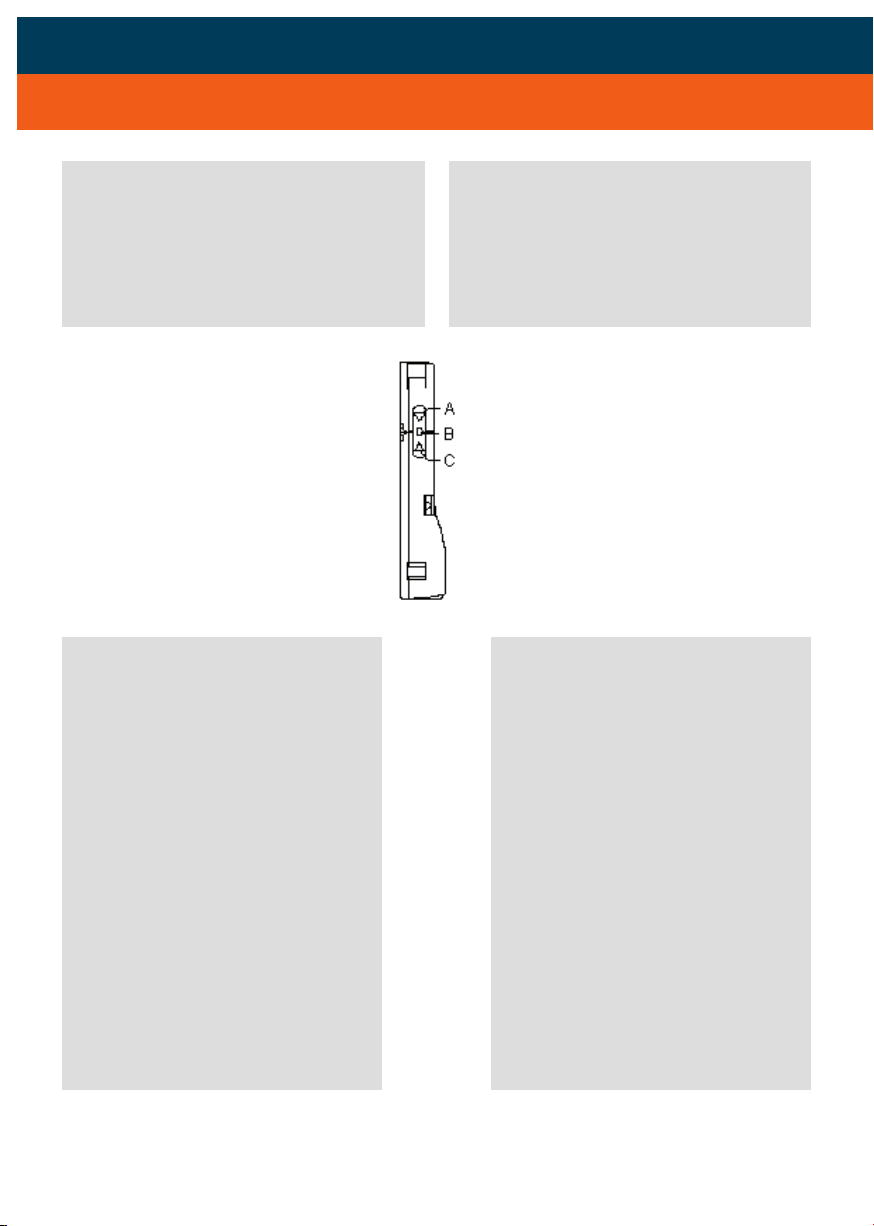

Empfang des Laserstrahls und

entsprechende Anzeige durch

die LEDs (Vorder-, Rückseite,

Seite):

AEmpfänger nach unten bewegen

Akustisches Signal: schneller Piepton

BEmpfänger nach oben bewegen

Akustisches Signal: langsamer Piep-

ton

CKorrekte Bezugshöhe

Akustisches Signal: Dauerton

USE OF RECEIVER

Press button (3) to switch on (red light).

Activate pulse function (P) at the line

laser.

Move receiver FR 55 up and down

carefully to detect the laser beam.

Detection of laser signal:

AMove the receiver down

Acoustic signal : ultra-short requent

beep

BMove the receiver up

Acoustic signal: short requent beep

COn level

Acoustic signal: continuous beep

Prüfung der Nivelliergenauigkeit

Gerät in der Mitte zwischen zwei Wänden aufstellen,

die ungefähr 5 m voneinander entfernt sind. Die

Tasten H und V1 bzw. V2 drücken. Laserkreuz auf

Wand markieren.

Gerät etwa 0.6 m von Wand A aufstellen und Mar-

kierungen, wie vorstehend beschrieben, wiederho-

len. Wenn die Differenz zwischen den ersten beiden

Messungen (mit gleichen Zielweiten) und den letzten

beiden Messungen (mit unterschiedlichen Zielweiten)

2 mm nicht überschreitet, liegt Ihr Gerät innerhalb

der Toleranz.

Prüfung der Genauigkeit der horizontalen Linie (Ende

zu Ende)

Gerät ca. 5 m von Wand aufstellen und Laserkreuz

an Wand markieren. Gerät drehen und Laserkreuz

ca. 2.5 m nach links schwenken und überprüfen, ob

waagerechte Linie ± 2 mm auf der gleichen Höhe

mit dem markierten Kreuz liegt. Vorgang durch

Schwenken des Gerätes nach rechts wiederholen.

Prüfung der Genauigkeit der vertikalen Linie (Ende

zu Ende)

Gerät ca. 5 m von Wand aufstellen. An dieser Wand

ein Lot mit Schnur von ca. 2.5 m Länge befestigen.

V1 bzw. V2 drücken und die vertikale Linie auf die

Lotschnur richten. Die Genauigkeit liegt innerhalb

der Toleranz, wenn die Abweichung der vertikalen

Linie (von oben bis unten) nicht größer als ±

1.5 mm ist.

Care and cleaning

Please handle measuring instruments with care.

Clean with soft cloth only after any use. If neces-

sary damp cloth with some water.

If instrument is wet clean and dry it carefully.

Pack it up only if it is perfectly dry.

Transport in original container / case only.

•

Umgang und Pflege

Messinstrumente generell bitte sorgsam behandeln.

Nach Benutzung mit weichem Tuch reinigen (ggfs.

Tuch in etwas Wasser tränken).

Wenn das Gerät feucht war, sorgsam trocknen.

Erst in den Koffer oder die Tasche packen, wenn

es absolut trocken ist.

Transport nur in Originalbehälter oder -tasche.

•

Bestimmungsgemäße Verwendung

Das Gerät sendet einen sichtbaren Laserstrahl aus,

um z.B. folgende Messaufgaben durchzuführen:

Ermittlung von Höhen; rechten Winkeln, Ausrich-

tung von horizontalen und vertikalen Bezugsebenen

sowie Lotpunkten.

Intended use of instrument

The instrument emits a visible laser beam in order

to carry out the following measuring tasks (depen-

ding on instrument): Setting up heights, horizontal

and vertical planes, right angles and plumbing

points.

Accuracy check

Set up instrument in the middle of two walls which

are about 5 m apart. Press buttons H and V1 or V2.

Mark visible laser cross on one wall. Turn unit to

opposite wall and mark laser cross.

Repeat measurements with distance of about 0.6 m

to one wall and about 4.4 m to second wall. Devi-

ation between two measurements taken from the

centre and two measurements taken at 0.6 m and

4.4 m must not exceed 2 mm.

Testing accuracy of horizontal line (end to end)

Set up instrument about 5 m from a wall. Press

buttons H and V1 or V2. Mark laser cross on wall.

Turn instrument until the laser cross has moved

about 2.5 m to the left side and check if horizontal

line is within ± 2 mm of laser cross marked on wall.

Repeat measurement by turning instrument to the

right side

Testing accuracy of vertical line (end to end)

Set up instrument about 5 m from a wall. Fix a

plumb line of 2.5 m length to the wall, using a

plumb bob. Press button V1 or V2 and bring laser

line into coincidence with the plumb line. Deviation

between laser line and plummet cord from top to

bottom must not exceed ± 1.5 mm.

Laserklassifizierung

Das Gerät entspricht der Lasersicherheits-

klasse 2M gemäß der Norm DIN EN 60825-

1:2003-10.

Das Gerät darf ohne weitere Sicherheitsmaß-

nahmen eingesetzt werden.

Das Auge ist bei zufälligem, kurzzeitigem Hi-

neinsehen in den Laserstrahl durch den Lid-

schlussreflex geschützt.

•

Laser classification

The instrument is a laser class 2M laser pro-

duct according to DIN IEC 60825-1:2003-10.

It is allowed to use unit without further safety

precautions.

Eye protection is normally secured by aver-

sion responses and the blink reflex.

•

Umstände, die das Messergebnis verfälschen

können

Messungen durch Glas- oder Plastikscheiben;

verschmutzte Laseraustrittsfenster;

Sturz oder starker Stoß. Bitte Genauigkeit

überprüfen.

Große Temperaturveränderungen: Wenn das

Gerät aus warmer Umgebung in eine kalte

oder umgekehrt gebracht wird, vor Benutzung

einige Minuten warten.

•

Specific reasons for erroneous measuring

results

Measurements through glass or plastic win-

dows;

Dirty laser emitting windows;

After instrument has been dropped or hit.

Please check accuracy.

Large fluctuation of temperature: If instru-

ment will be used in cold areas after it has

been stored in warm areas (or the other way

round) please wait some minutes before car-

rying out measurements.

•

Warn- und Sicherheitshinweise

Bitte richten Sie sich nach den Anweisungen

der Bedienungsanleitung.

Anleitung vor Benutzung des Gerätes lesen.

Blicken Sie niemals in den Laserstrahl, auch

nicht mit optischen Instrumenten. Es besteht

die Gefahr von Augenschäden.

Laserstrahl nicht auf Personen richten.

Die Laserebene soll sich über der Augenhöhe

von Personen befinden.

Niemals das Gehäuse öffnen. Reparaturen nur

vom autorisierten Fachhändler durchführen

lassen.

Keine Warn- oder Sicherheitshinweise entfer-

nen.

Lasergerät nicht in Kinderhände gelangen

lassen.

Gerät nicht in explosionsgefährdeter Umge-

bung betreiben.

•

Safety instructions:

Please follow up instructions given in opera-

tors’ manual.

Do not stare into beam. Laser beam can lead

to eye injury. A direct look into the beam

(even from greater distance) can cause da-

mage to your eyes.

Do not aim laser beam at persons or animals.

The laser plane should be set up above eye

level of persons.

Use instrument for measuring jobs only.

Do not open instrument housing. Repairs

should be carried out by authorized work-

shops only. Please contact your local dealer.

Do not remove warning labels or safety

instructions.

Keep instrument away from children.

Do not use instrument in explosive environ-

ment.

•

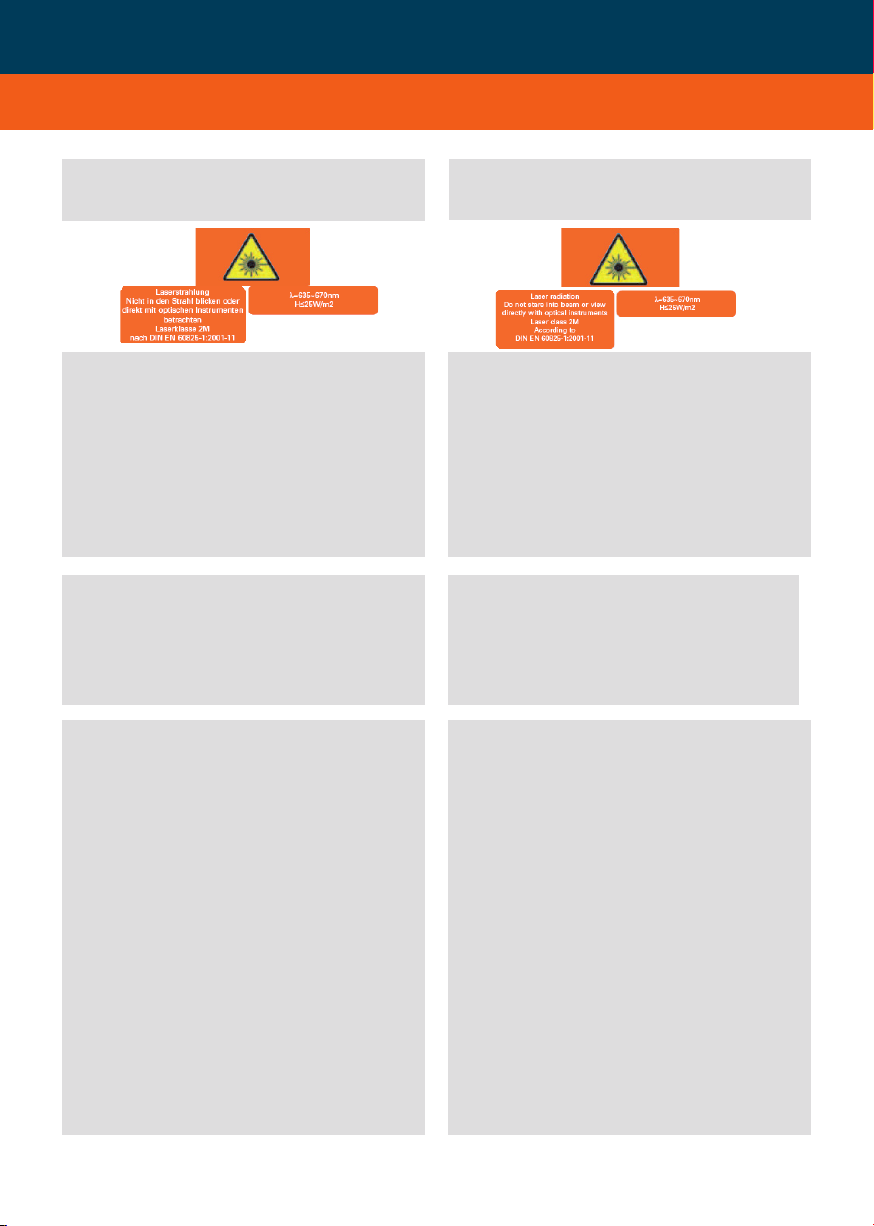

Laserwarnschilder der Klasse 2M sind gut

sichtbar am Gerät angebracht.

Elektromagnetische Verträglichkeit

Es kann nicht generell ausgeschlossen wer-

den, dass das Gerät andere Geräte stört

(z.B. Navigationseinrichtungen);

durch andere Geräte gestört wird (z.B. elek-

tromagnetische Strahlung bei erhöhter Feld-

stärke z.B. in der unmittelbaren Nähe von

Industrieanlagen oder Rundfunksendern).

•

Laser class 2M warning labels on the laser

instrument.

Electromagnetic acceptability (EMC)

It cannot be completely excluded that this

instrument will disturb other instruments

(e.g. navigation systems);

will be disturbed by other instruments (e.g.

intensive electromagnetic radiation nearby

industrial facilities or radio transmitters).

•

CE-Konformität

Das Gerät hat das CE-Zeichen gemäß den

Normen EN 61326:1997, EN 55022,

EN 61000-4-2/-3.

CE-Conformity

Instrument has CE-mark according to

EN 61326:1997, EN 55022,

EN 61000-4-2/-3.

Garantie

Die Garantiezeit beträgt zwei (2) Jahre, begin-

nend mit dem Verkaufsdatum.

Die Garantie erstreckt sich nur auf Mängel

wie Material-oder Herstellungsfehler, sowie

die Nichterfüllung zugesicherter Eigenschaf-

ten.

Ein Garantieanspruch besteht nur bei bestim-

mungsgemäßer Verwendung. Mechanischer

Verschleiß und äußerliche Zerstörung durch

Gewaltanwendung und Sturz unterliegen nicht

der Garantie. Der Garantieanspruch erlischt,

wenn das Gehäuse geöffnet wurde. Der Her-

steller behält sich vor, im Garantiefall die

schadhaften Teile instand zusetzen bzw. das

Gerät gegen ein gleiches oder ähnliches (mit

gleichen technischen Daten) auszutauschen.

Ebenso gilt das Auslaufen der Batterie nicht

als Garantiefall.

•

Warranty

This product is warranted by the manufac-

turer to the original purchaser to be free from

defects in material and workmanship under

normal use for a period of two (2) years from

the date of purchase.

During the warranty period, and upon proof

of purchase, the product will be repaired or

replaced (with the same or similar model at

manufacturers option), without charge for

either parts or labour.

In case of a defect please contact the dealer

where you originally purchased this product.

The warranty will not apply to this product if

it has been misused, abused or altered.

Without limiting the foregoing, leakage of the

battery, bending or dropping the unit are

presumed to be defects resulting from misuse

or abuse.

•

Haftungsausschluss

Der Benutzer dieses Produktes ist angehalten,

sich exakt an die Anweisungen der Bedie-

nungsanleitung zu halten. Alle Geräte sind vor

der Auslieferung genauestens überprüft wor-

den. Der Anwender sollte sich trotzdem vor

jeder Anwendung von der Genauigkeit des

Gerätes überzeugen.
