Quantum DLTtape SDLT 220 User manual

Quick Start Guide SDLT 220/320 Tape Drive • i
Quantum
PROCEDURES
Getting Started - - - - - - - - - 1
Checking the Tape Drive 1
SCSI Setup 2
Connecting the Tape Drive 3
Confirming the Installation 4
Performing a Trial Backup 4
VORGÄNGE
Erste Schritte - - - - - - - - - - 5
Überprüfen des Bandlaufwerks 5
SCSI-Setup 6
Anschließen des Bandlaufwerks 7
Überprüfen der Installation 8
Durchführen eines Test-Backups 8
PROCEDIMIENTOS
Introducción - - - - - - - - - - 9
Comprobación de la
unidad de cinta 9
Configuración de SCSI 10
Conexión de la unidad de cinta 11
Comprobación de la instalación 12
Realización de una copia de
seguridad de prueba 12
PROCÉDURES
Démarrage - - - - - - - - - - - 13
Vérification du lecteur de bande 13
Configuration SCSI 14
Connexion du lecteur de bande 15
Confirmation de l'installation 16
Exécution d'un test de
sauvegarde 16
据え付け手順
はじめに - - - - - - - - - - - - - 17
テープ ド ラ イブの動作確認 17
SCSI セッ トアップ 18
テープ ド ラ イブの接続 19
取 り 付けの確認 20
ト ラ イ アルバ ッ ク ア ッ プの実行 20
Quick Start Guide
SDLT 220/320 Tape Drive

ii • Quick Start Guide SDLT 220/320 Tape Drive
절차
시작 - - - - - - - - - - - - - - - 21
테이프 드라이브 확인 22
SCSI 설정 22
테이프 드라이브 연결 23
설치 확인 24
시험 백업 수행 24
步骤
开始 - - - - - - - - - - - - - - - 25
检查磁带驱动器 25
SCSI 设置 26
连接磁带驱动器 27
确认安装 28
执行备份试验 28

Getting Started • 1
Procedures
Getting Started
This guide describes how to install your tape drive. To get started:
a. Inspect the contents of the box.
If items are damaged, contact your tape drive provider.
b. Verify that the enclosed cable is compatible with the SCSI connector
on the host computer.
c. Confirm that the host computer’s SCSI controller card matches the
tape drive’s SCSI interface: single-ended, low-voltage differential
(LVD), or high-voltage differential (HVD).
A single-ended drive will not work with an HVD controller card,
and vice versa.
d. Verify that the backup software and operating system are compatible
with the new drive.
Visit www.dlttape.com for current compatibility information.
DFor more information about compatibility, refer to the
SDLT 220 and SDLT 320 User Reference Guide.
Checking the Tape Drive
To check that the tape drive works and is not damaged:
a. Connect the power cord to the tape drive and plug it into an AC
power source.
b. Power on the tape drive using the switch on the back the drive.
c. Monitor the tape drive’s Power-On Self-Test (POST) behavior and
messages displayed on your computer screen.
DFor more information about POST messages, refer to the
SDLT 220 and SDLT 320 User Reference Guide.
d. Power off the tape drive and unplug it from the AC outlet.
For more information:
Refer to the documents on the
enclosed CD-ROM, or visit
www.quantum.com.
For help installing the tape
drive:
Contact Quantum Technical
Support at 1-888-827-3378.
3

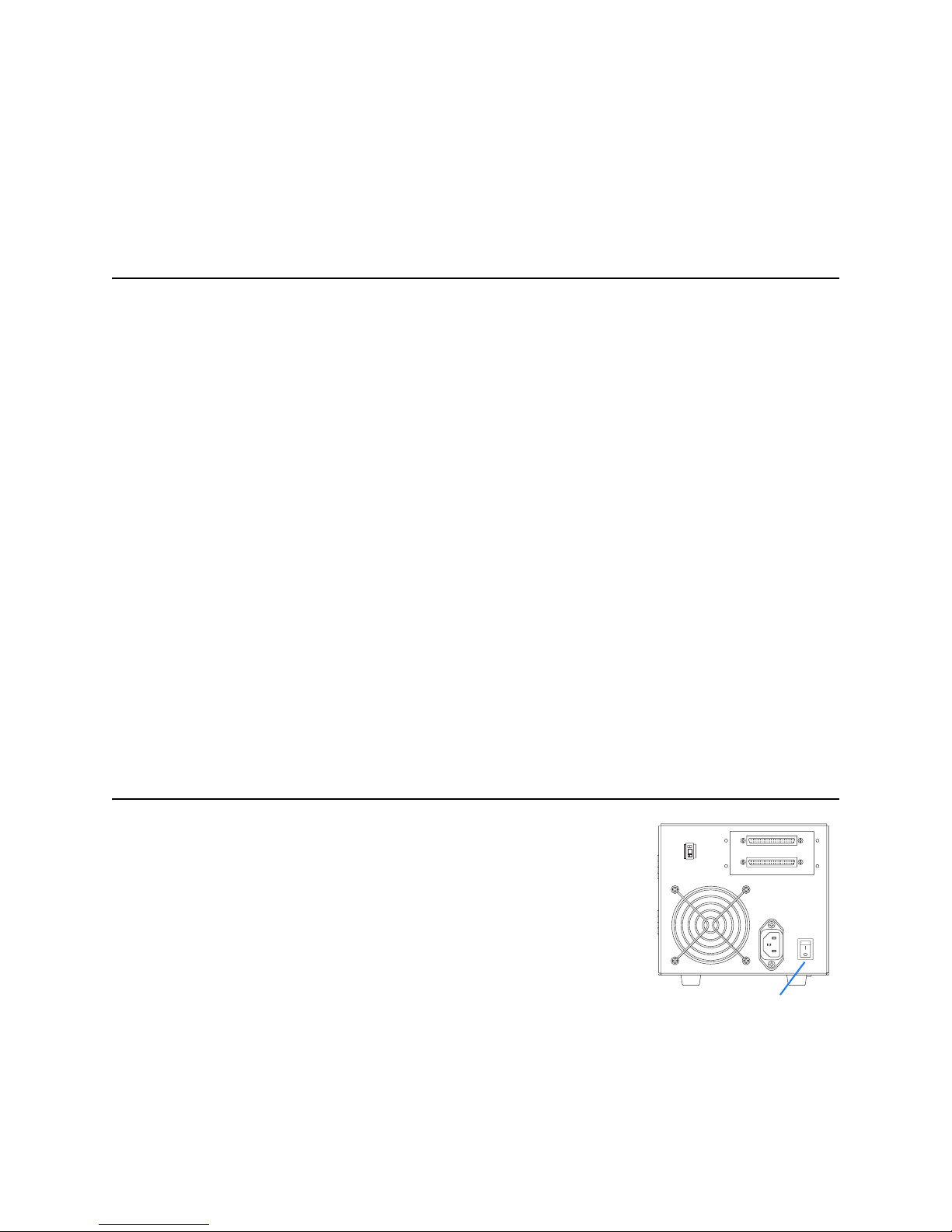

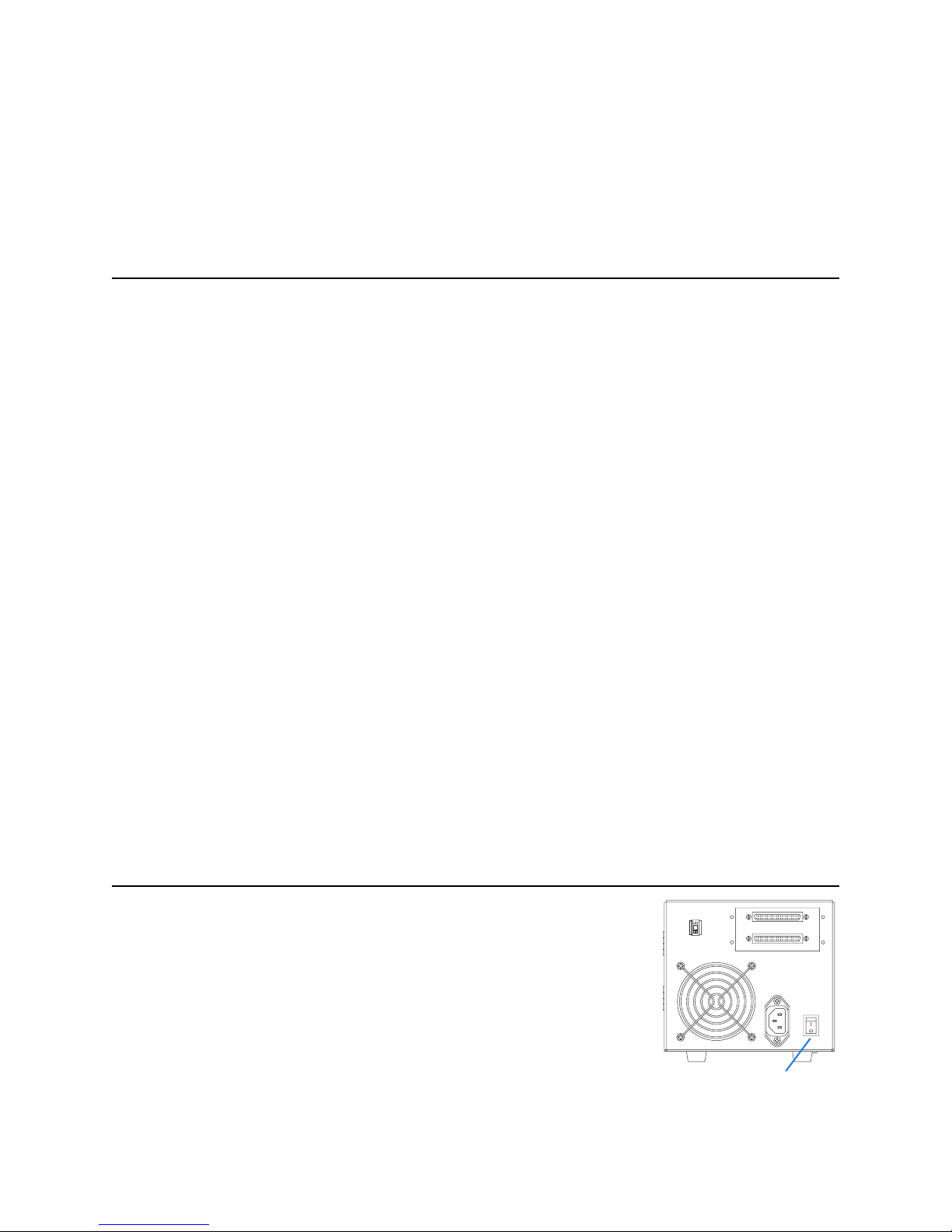

On/Off Switch

2 • SCSI Setup
SCSI Setup
Consider these factors when connecting your tape drive to the SCSI bus:
a. If the tape drive will be the only device connected to the SCSI bus,
attach the enclosed terminator to the upper SCSI connector on the
back of the drive. (Refer to illustration on page 3.)
The SCSI bus must be terminated at each end. The controller pro-
vides termination at one end, and the last device connected to the
bus must be terminated to complete the SCSI chain.
b. If you are inserting the tape drive into a SCSI daisy chain, ensure
that the last device on the chain is terminated properly.
c. Each device (external or internal) attached to the SCSI bus must
have a unique SCSI ID. If necessary, change the SCSI ID of your
tape drive using the SCSI ID switch on the back of the drive.
The tape drive’s pre-set SCSI ID is 3. Change it if necessary.
! Do not use SCSI ID 7. It is typically used by the SCSI card.

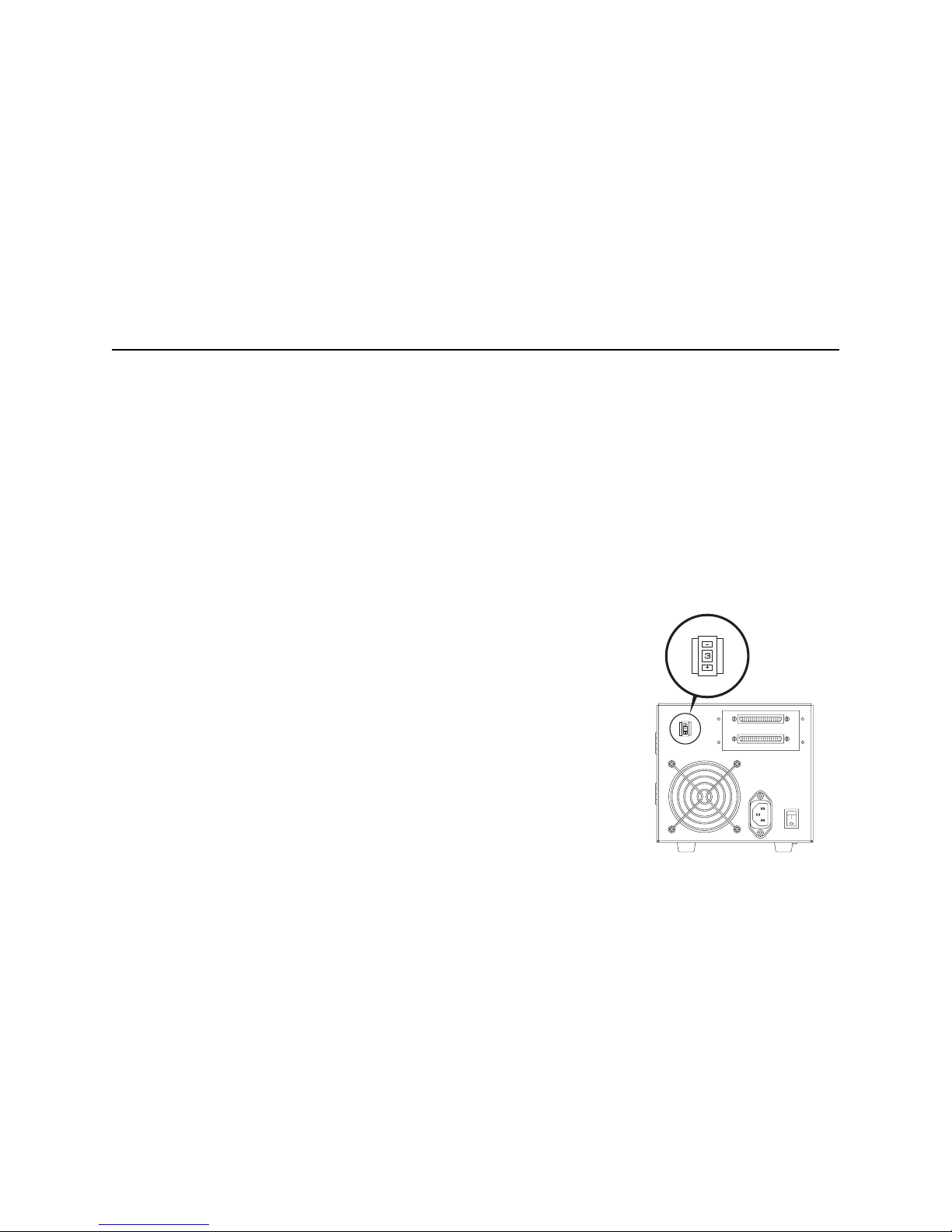

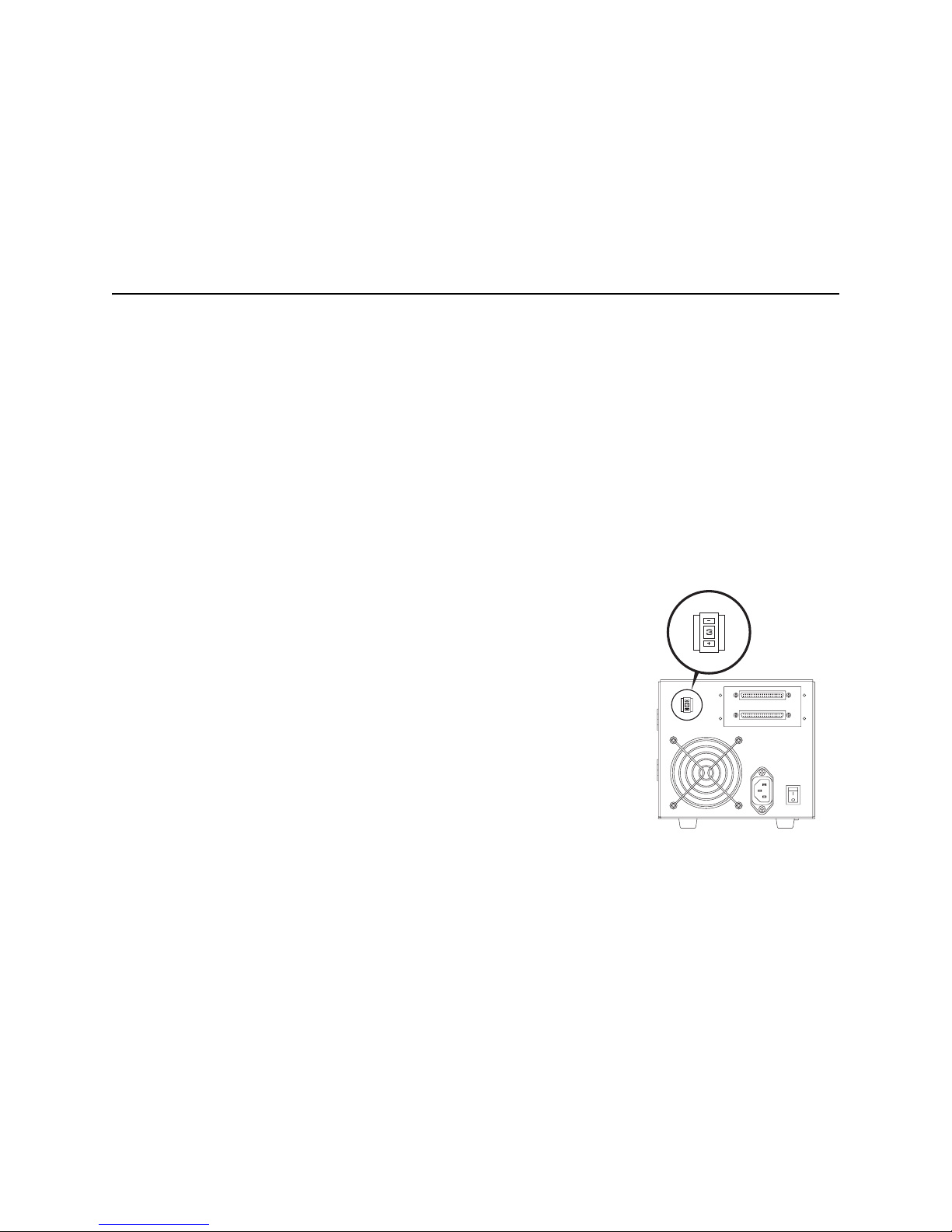

SCSI ID Switch
3
3

Connecting the Tape Drive • 3
Connecting the Tape Drive
To connect the tape drive:
a. Before connecting your tape drive, make sure the tape drive and host
computer are powered off.
b. If you are daisy-chaining the drive, use the lower SCSI connector to
connect to the host computer, and the upper to connect to additional
devices.
If you plan to connect several devices to the SCSI bus, first connect
only the Super DLTtape drive to the host computer. This will con-
firm that the drive is communicating properly with the host before
adding additional devices.
c. Connect your tape drive to the host computer using the SCSI cable.
Check connections and ensure that they are attached correctly and
firmly seated.
DSee “Confirming the Installation” on page 4.
! You must terminate the SCSI bus by connecting a terminator to the last
device in the chain, as discussed on page 2.

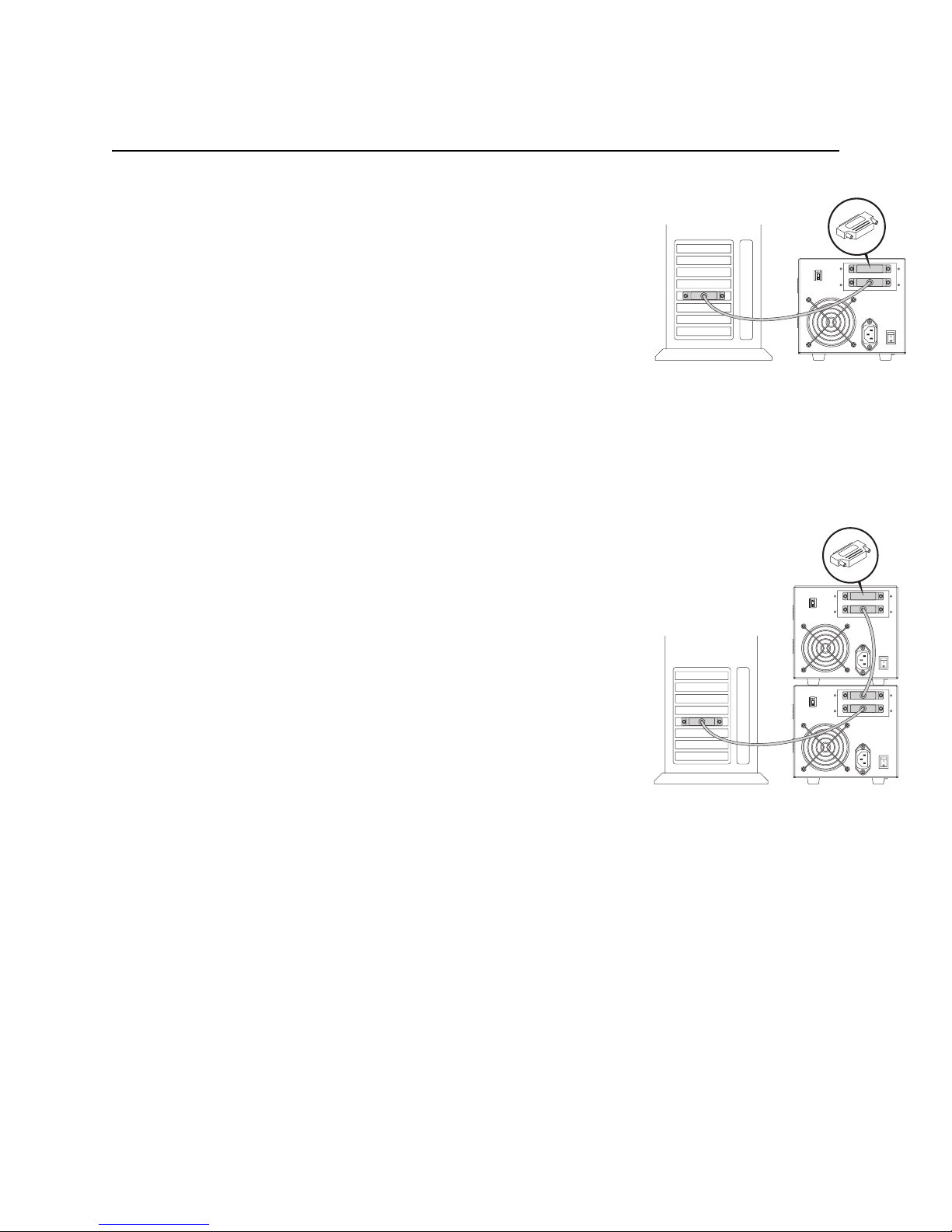

Cabling for Single Tape Drive
Terminator
3
Cabling for Daisy Chain
Terminator
3
3

4 • Confirming the Installation
Confirming the Installation
Follow these steps to confirm that the installation was successful:
a. Power on the tape drive and the host computer.
b. If your system displays BIOS, OS, and SCSI controller information
at startup, check to confirm that the host successfully recognizes the
tape drive.
c. Let the tape drive finish its Power-On Self-Test.
d. Launch your backup software.
e. Confirm that your backup software recognizes the tape drive.
Performing a Trial Backup
To perform a trial backup:

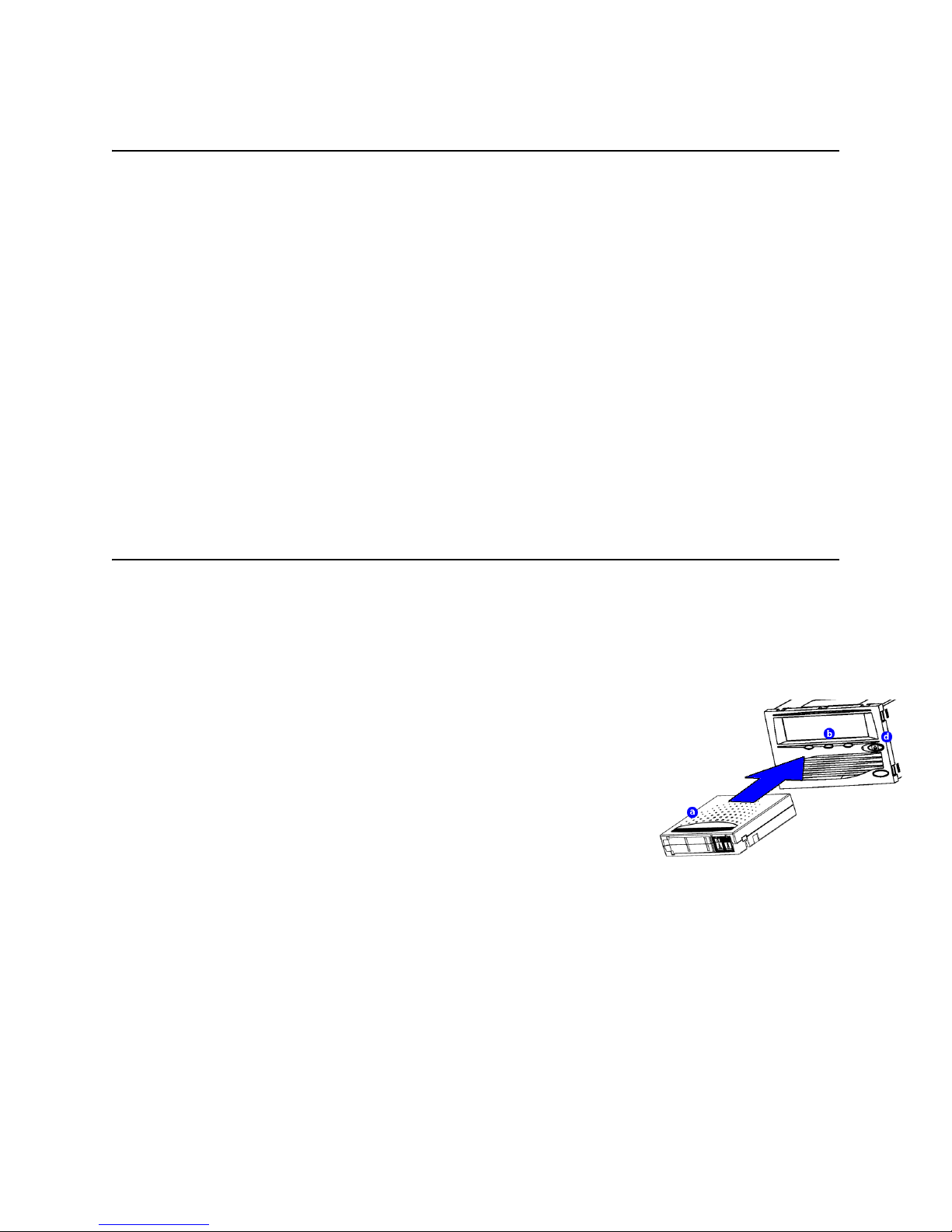

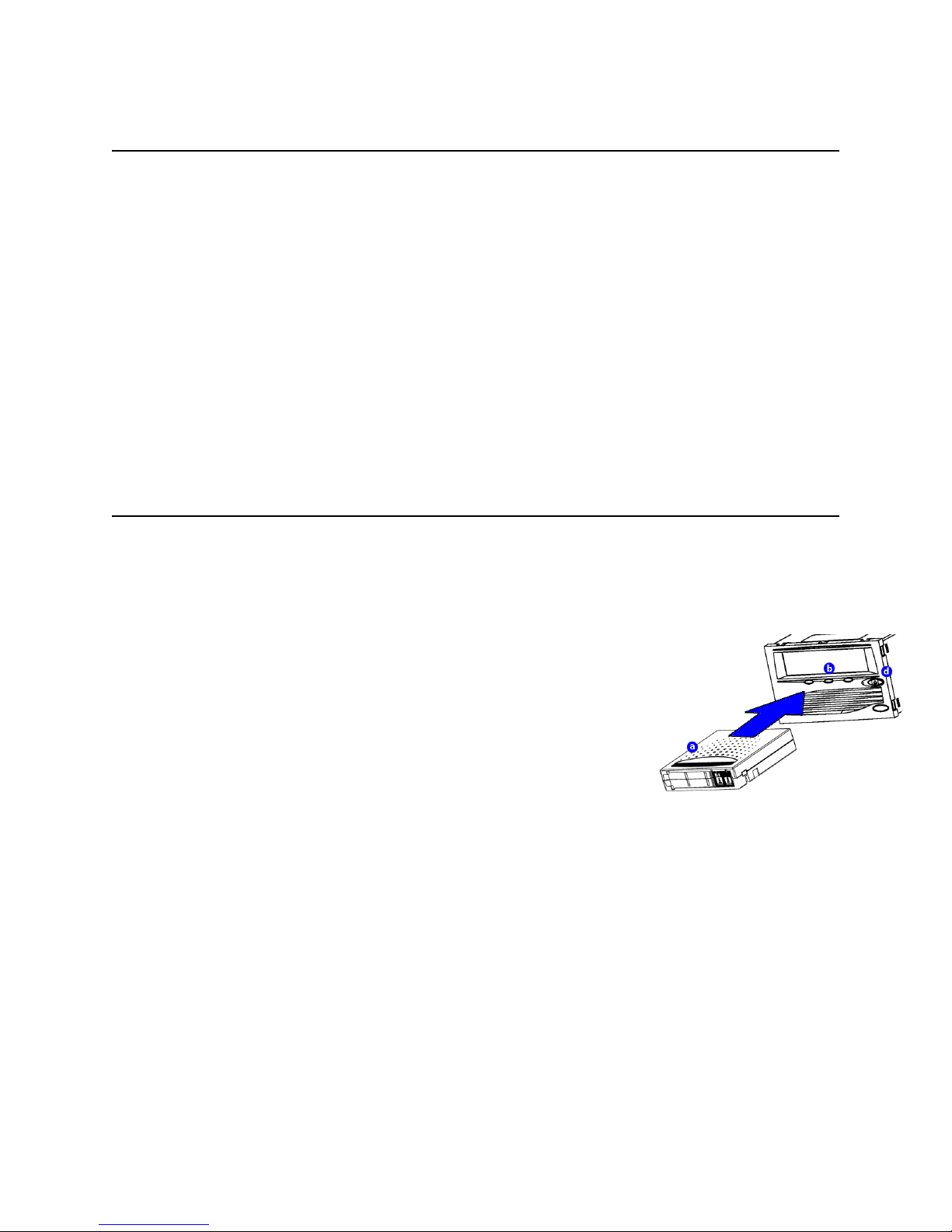

a. Insert a data cartridge into the tape drive. Ensure that you are using a
Super DLTtape I™data cartridge, as shown in the illustration.
b. Push the data cartridge completely into the drive. The tape loads
automatically. The green LED lights steadily when the tape drive is
ready for use.
c. Do a trial backup.
Choose a sample file set from the host computer. Perform a backup
and then restore the file set. If the backup and restore complete with-
out errors, you have installed the drive correctly.
d. To unload the cartridge, press the Eject button on the front of the
drive and remove the cartridge.
DFor troubleshooting information, refer to the SDLT 220 and
SDLT 320 User Reference Guide and the SDLT 220 and SDLT
320 Product Manual.

Erste Schritte • 5
Vorgänge
Erste Schritte
In diesem Handbuch wird die Installation Ihres Bandlaufwerks be-
schrieben. Führen Sie die folgenden Schritte aus:
a. Überprüfen Sie den Inhalt Ihres Pakets.
Falls das Paket beschädigte Artikel enthält, wenden Sie sich an den
Händler, bei dem Sie das Bandlaufwerk erworben haben.
b. Überprüfen Sie, ob das im Lieferumfang enthaltene Kabel mit dem
SCSI-Anschluss am Hostcomputer kompatibel ist.
c. Vergewissern Sie sich, dass die SCSI-Controllerkarte des
Hostcomputers der SCSI-Schnittstelle des Bandlaufwerks
entspricht: Single-Ended, LVD (Low Voltage Differential) oder
HVD (High Voltage Differential).
Ein Single-Ended-Laufwerk funktioniert nicht mit einer HVD-
Controllerkarte und umgekehrt.
d. Vergewissern Sie sich, dass die Backup-Software und das
Betriebssystem mit dem neuen Laufwerk kompatibel sind.
Unter www.dlttape.com erhalten Sie aktuelle Informationen zur
Kompatibilität.
DWeitere Informationen zur Kompatibilität finden Sie im
SDLT 220 und SDLT 320 Benutzerhandbuch.
Überprüfen des Bandlaufwerks
Überprüfung der Funktionsfähigkeit des Bandlaufwerks:
a. Verbinden Sie das Netzkabel mit dem Bandlaufwerk, und stecken
Sie das andere Ende des Kabels in eine Steckdose mit Wechsel-
strom.
b. Schalten Sie das Bandlaufwerk mithilfe des Schalters auf der
Rückseite des Geräts ein.
Weitere Informationen:
Detaillierte Informationen
finden Sie in den Dokumenten
auf der im Lieferumfang
enthaltenen CD-ROM oder unter
www.quantum.com.
Hilfe beim Installieren des
Bandlaufwerks:
Wenden Sie sich an Quantum
Technischer Support unter
1-888-827-3378.
3

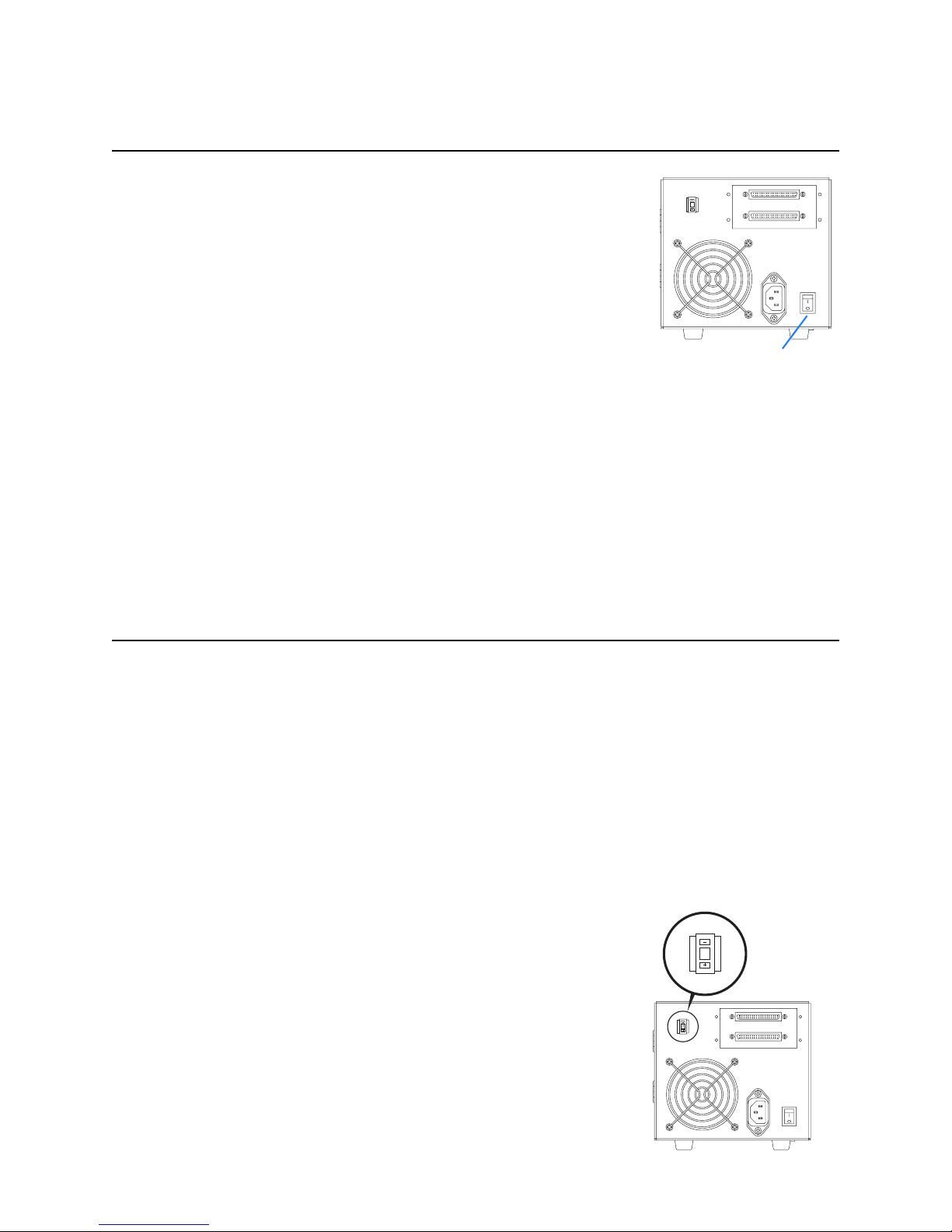

Ein-/Aus-Schalter

6 • SCSI-Setup
c. Beobachten Sie das POST-Test-Verhalten des Bandlaufwerks sowie
die Meldungen, die auf Ihrem Bildschirm angezeigt werden.
DWeitere Informationen über POST-Meldungen finden Sie
im SDLT 220 und SDLT 320 Benutzerhandbuch.
d. Schalten Sie das Bandlaufwerk aus, und ziehen Sie den Stecker aus
der Steckdose.
SCSI-Setup
Beachten Sie die folgenden Faktoren, wenn Sie Ihr Bandlaufwerk an
den SCSI-Bus anschließen:
a. Wenn das Bandlaufwerk das einzige Gerät ist, das an den SCSI-Bus
angeschlossen wird, verbinden Sie den im Lieferumfang enthaltenen
Abschlusswiderstand mit dem oberen SCSI-Anschluss auf der
Rückseite des Laufwerks. (Siehe hierzu die Abbildung auf Seite 7.)
Der SCSI-Bus muss an jedem Ende terminiert werden. Der
Controller bildet den Abschluss an einem Ende. Das letzte an den
Bus angeschlossene Gerät muss terminiert werden, um die SCSI-
Kette zu schließen.
b. Stellen Sie sicher, dass das letzte Gerät der Kette korrekt terminiert
ist, wenn Sie das Bandlaufwerk einer SCSI-Kette hinzufügen.
c. Alle Geräte (extern/intern), die an einen SCSI-Bus angeschlossen
sind, müssen eine eindeutige SCSI-ID aufweisen. Ändern Sie
gegebenenfalls mithilfe des SCSI-ID-Schalters auf der Rückseite
des Laufwerks die SCSI-ID. Die voreingestellte SCSI-ID des
Bandlaufwerks ist 3. Diese können Sie gegebenenfalls ändern.
! Verwenden Sie nicht die SCSI-ID 7. Diese wird normalerweise von der
SCSI-Karte verwendet.

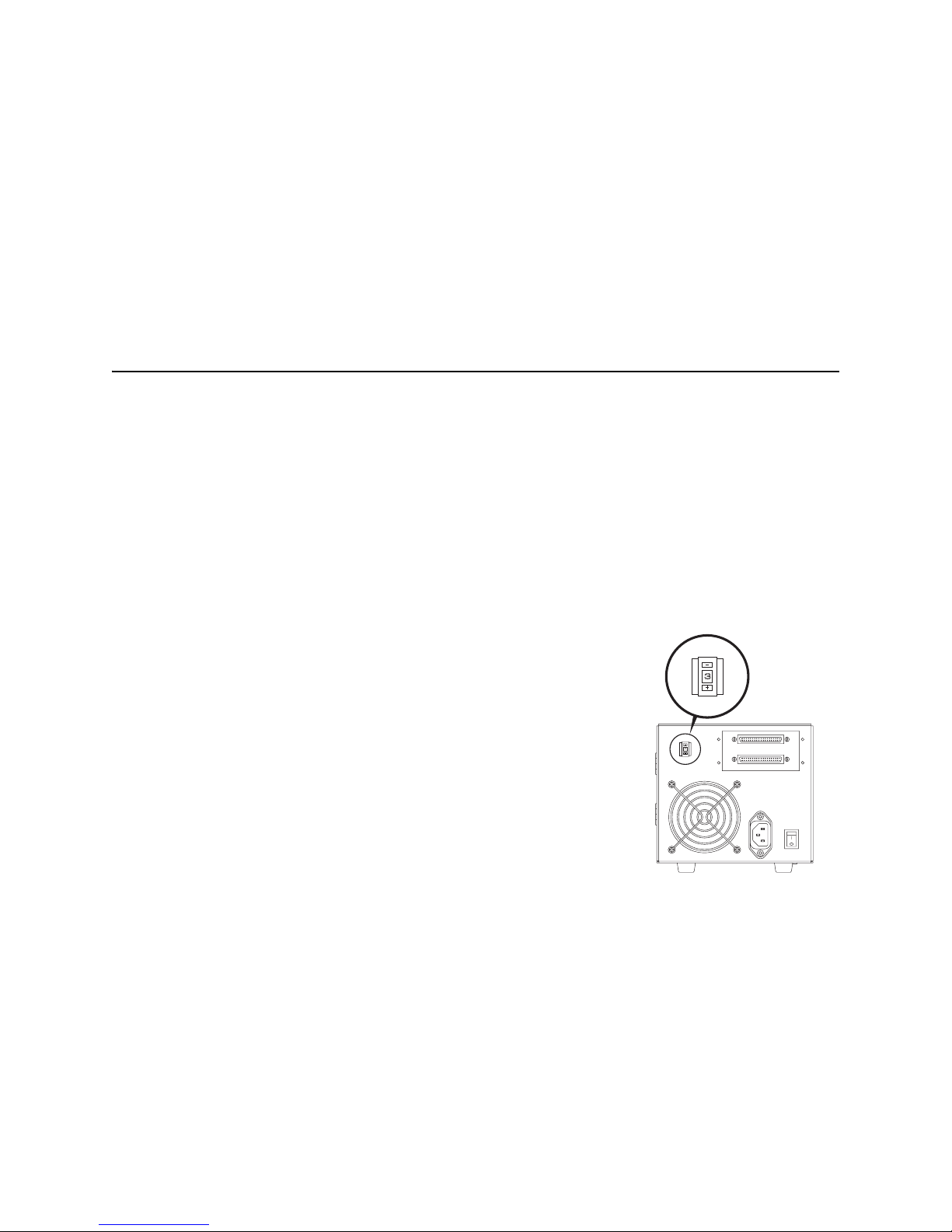

SCSI-ID-Schalter
3
3

Anschließen des Bandlaufwerks • 7
Anschließen des Bandlaufwerks
Anschluss des Bandlaufwerks:
a. Prüfen Sie vor dem Anschließen des Bandlaufwerks, ob das
Bandlaufwerk und der Hostcomputer ausgeschaltet sind.
b. Wenn Sie das Laufwerk an eine Gerätekette anschließen, verwenden
Sie den unteren SCSI-Anschluss, um eine Verbindung mit dem
Hostcomputer herzustellen, sowie den oberen Anschluss, um eine
Verbindung mit zusätzlichen Geräten herzustellen.
Wenn Sie mehrere Geräte an den SCSI-Bus anschließen möchten,
schließen Sie zuerst nur das Super DLTtape-Laufwerk an den Host-
computer an. Hierdurch wird sichergestellt, dass die Kommunika-
tion zwischen Laufwerk und Host korrekt funktioniert, bevor
zusätzliche Geräte hinzugefügt werden.
c. Verbinden Sie Laufwerk und Hostcomputer mithilfe des
SCSI-Kabels. Prüfen Sie den korrekten Sitz der Verbindungen.
DSiehe „Überprüfen der Installation“ auf Seite 8.
! Sie müssen den SCSI-Bus terminieren, indem Sie einen Abschluss-
widerstand an das letzte Gerät in der Kette anschließen, wie auf Seite 6
beschrieben.
Verkabelung für
3
Einzelbandlaufwerk
Abschlusswiderstand
Verkabelung für
3
3
Gerätekette
Abschlusswiderstand

8 • Überprüfen der Installation
Überprüfen der Installation
Führen Sie die folgenden Schritte aus, um zu überprüfen, ob die Instal-
lation erfolgreich abgeschlossen wurde:
a. Schalten Sie das Bandlaufwerk und den Hostcomputer ein.
b. Überprüfen Sie gegebenenfalls beim Hochfahren des Computers die
BIOS-, Betriebssystem- und SCSI-Controller-Informationen, um
sicherzugehen, dass der Host das Bandlaufwerk erkennt.
c. Warten Sie, bis das Bandlaufwerk den POST-Test beendet hat.
d. Starten Sie die Backup-Software.
e. Überprüfen Sie, ob die Backup-Software das Bandlaufwerk erkennt.
Durchführen eines Test-Backups
Führen Sie die folgenden Schritte aus, um ein Test-Backup durch-
zuführen:
a. Legen Sie eine Datenkassette in das Bandlaufwerk ein.
Vergewissern Sie sich, dass Sie eine Super DLTtape I™-
Datenkassette verwenden, wie in der Abbildung dargestellt.
b. Drücken Sie die Datenkassette ganz in das Laufwerk. Das Band
wird automatisch geladen. Die grüne LED leuchtet kontinuierlich
auf, wenn das Bandlaufwerk betriebsbereit ist.
c. Führen Sie ein Test-Backup aus.
Wählen Sie mehrere Beispieldateien auf dem Hostcomputer. Führen
Sie ein Backup aus, und stellen Sie anschließend die Dateien wieder
her. Ist dies ohne Probleme möglich, haben Sie das Bandlaufwerk
erfolgreich installiert.
d. Wenn Sie die Kassette entladen möchten, drücken Sie die Auswurf-
taste auf der Vorderseite des Laufwerks und entnehmen Sie die
Kassette.
DInformationen zur Fehlersuche finden Sie im SDLT 220 und
SDLT 320 Benutzerhandbuch sowie in den SDLT 220 und
SDLT 320 Produktinformationen.

Introducción • 9
Procedimientos
Introducción
En esta guía se describe cómo instalar la unidad de cinta. Para empezar:
a. Examine el contenido de la caja.
Si alguno de los componentes está dañado, póngase en contacto con
el proveedor de la unidad de cinta.
b. Compruebe que el cable incluido es compatible con el conector
SCSI del equipo host.
c. Asegúrese de que la tarjeta del controlador SCSI del equipo host
coincide con la interfaz SCSI de la unidad de cinta: de extremo
único, diferencial de bajo voltaje (LVD) o diferencial de alto voltaje
(HVD).
Las unidades de extremo único no funcionan con tarjetas de
controlador del tipo HVD y vice versa.
d. Compruebe que el software de copia de seguridad y el sistema
operativo son compatibles con la nueva unidad.
Visite www.dlttape.com si desea obtener información sobre la
compatibilidad.
DPara obtener más información sobre la compatibilidad,
consulte la Guía de referencia del usuario de SDLT 220 y
SDLT 320.
Comprobación de la unidad de cinta
Para comprobar que la unidad de cinta funciona y no está dañada:
a. Conecte el cable de alimentación a la unidad de cinta y enchúfelo a
una salida de CA.
b. Encienda la unidad de cinta mediante el interruptor que se encuentra
en el panel posterior.
c. Monitoree la unidad mientras se lleva a cabo el autodiagnóstico y
revise los mensajes que aparezcan en la pantalla del equipo.
Si desea más información:
Consulte los documentos
incluidos en el CD-ROM o visite
www.quantum.com.
Para obtener ayuda con la
instalación de la unidad de
cinta:
Llame al equipo de Asistencia
técnica de Quantum al número
1-888-827-3378.
3
Interruptor de
encendido/apagado

10 • Configuración de SCSI
DPara obtener más información sobre los mensajes del
autodiagnóstico, consulte la Guía de referencia del usuario
de SDLT 220 y SDLT 320.
d. Apague la unidad de cinta y desenchúfela.
Configuración de SCSI
Al conectar la unidad de cinta al bus SCSI, es necesario tomar en cuenta
lo siguiente:
a. Si la unidad de cinta es el único dispositivo conectado al bus SCSI,
conecte el terminador incluido al conector SCSI superior ubicado en
la parte posterior de la unidad. (Consulte la ilustración en la
página 11.)
El bus SCSI debe estar terminado en ambos extremos.
El controlador termina un extremo; el último dispositivo conectado
al bus se debe terminar para completar la conexión en cadena SCSI.
b. Si necesita agregar la unidad de cinta a una conexión en cadena
SCSI, asegúrese de que el último dispositivo de la cadena se termine
correctamente.
c. Cada uno de los dispositivos (externos o internos) que se conecte al
bus SCSI debe tener un identificador SCSI exclusivo. De ser
necesario, cambie el identificador SCSI de la unidad de cinta con el
conmutador ubicado en la parte posterior de la unidad.
El identificador SCSI predeterminado de la unidad de cinta es 3.
Cámbielo si es necesario.
! No utilice un identificador SCSI de 7. Por lo general, se usa para la tarjeta
SCSI.
Conmutador de
3
3
identificador SCSI

Conexión de la unidad de cinta • 11
Conexión de la unidad de cinta
Para conectar la unidad de cinta:
a. Antes de conectar la unidad de cinta, asegúrese de que tanto la
unidad como el equipo host estén apagados.
b. Para llevar a cabo una conexión en cadena, use el conector SCSI
inferior para conectar la unidad al equipo host, y el conector
superior, para conectar otros dispositivos que necesite.
Si tiene pensado conectar varios dispositivos al bus SCSI, primero
conecte sólo la unidad Super DLTtape al equipo host para estar
seguro de que la unidad se comunique correctamente con el equipo
host antes de agregar más dispositivos.
c. Conecte la unidad de cinta al equipo host con el cable SCSI.
Revise las conexiones y asegúrese de que estén bien sujetas.
DConsulte “Comprobación de la instalación” en la
página 12.
! Debe terminar el bus SCSI conectando un terminador en el último disposi-
tivo de la cadena, tal y como se indica en la página 10.
Cableado para una sola
Terminador
3
unidad de cinta
Cableado para conexión
Terminador
3
3
en cadena

12 • Comprobación de la instalación
Comprobación de la instalación
Siga estos pasos para comprobar que la instalación se ha realizado
correctamente:
a. Encienda la unidad de cinta y el equipo host.
b. Si al iniciar el sistema las pantallas del sistema muestran
información sobre el BIOS, el sistema operativo y el controlador
SCSI, compruebe que el equipo host reconozca la unidad de cinta
conectada.
c. Deje que la unidad de cinta finalice el autodiagnóstico.
d. Inicie el software de copia de seguridad.
e. Compruebe que el software de copia de seguridad reconoce la
unidad de cinta.
Realización de una copia de seguridad de prueba
Para realizar una copia de seguridad de prueba:
a. Inserte un cartucho de datos en la unidad de cinta. Asegúrese de que
esté usando un cartucho de datos Super DLTtape I™como el que se
muestra en la ilustración.
b. Introduzca el cartucho de datos dentro de la unidad. La cinta se
carga automáticamente. Cuando la unidad de cinta está lista para
usarse, el indicador LED de color verde se enciende.
c. Haga una copia de seguridad de prueba.
Elija un conjunto de archivos de ejemplo del equipo host. Haga una
copia de seguridad del conjunto de archivos y restáurelo. Si la copia
de seguridad y la restauración se llevan a cabo sin ningún problema,
la unidad de cinta se habrá instalado correctamente.
d. Para descargar el cartucho, pulse el botón Eject (botón de expulsión)
situado en la parte frontal de la unidad y saque el cartucho.
DPara obtener más información sobre la solución de
problemas, consulte la Guía de referencia del usuario de
SDLT 220 y SDLT 320 y el manual del producto de SDLT 220
y SDLT 320.

Démarrage • 13
Procédures
Démarrage
Ce guide décrit comment installer votre lecteur de bande. Pour
démarrer :
a. Inspectez le contenu de la boîte.
Si des articles sont endommagés, contactez le fournisseur de votre
lecteur de bande.
b. Vérifiez que le câble fourni est compatible avec le connecteur SCSI
sur l'ordinateur hôte.
c. Confirmez que la carte du contrôleur SCSI de l'ordinateur hôte
correspond à l'interface SCSI du lecteur de bande : asymétrique,
différentiel basse tension (LVD) ou différentiel haute tension
(HVD).
Un lecteur en mode asymétrique ne fonctionnera pas avec une carte
de contrôleur HVD et vice-versa.
d. Vérifiez que le logiciel de sauvegarde et le système d'exploitation
sont compatibles avec le nouveau lecteur.
Visitez le site à l'adresse www.dlttape.com pour obtenir des
informations à jour de compatibilité.
DPour obtenir de plus amples informations sur la
compatibilité, reportez-vous au Guide de référence
utilisateur du SDLT 220 et SDLT 320.
Pour de plus amples
informations :
Reportez-vous aux documents
du CD-ROM fourni ou visitez le
site www.quantum.com.
Pour obtenir de l'aide sur
l'installation du lecteur de
bande :
Contactez le service technique
de Quantum au
1-888-827-3378.

14 • Vérification du lecteur de bande
Vérification du lecteur de bande
Pour vérifier que le lecteur de bande fonctionne et n'est pas
endommagé :
a. Connectez le cordon d'alimentation au lecteur de bande et branchez-
le sur une source d'alimentation secteur.
b. Mettez le lecteur de bande sous tension à l'aide de l'interrupteur situé
sur le panneau arrière.
c. Surveillez le comportement du test d'autodiagnostic (POST) du
lecteur de bande ainsi que les messages affichés sur l'écran de votre
ordinateur.
DPour obtenir de plus amples informations sur les
messages du test d'autodiagnostic, reportez-vous au Guide
de référence utilisateur du SDLT 220 et SDLT 320.
d. Mettez le lecteur de bande hors tension et débranchez-le de la prise
secteur.
Configuration SCSI
Prenez ces facteurs en compte lorsque vous connectez votre lecteur de
bande au bus SCSI :
a. Si le lecteur de bande est le seul périphérique connecté au bus SCSI,
reliez le terminateur inclus au connecteur SCSI supérieur à l'arrière
du lecteur (voir l'illustration page 15).
Le bus SCSI doit être muni d'une terminaison à chaque extrémité.
Le contrôleur fournit l'une des terminaisons et le dernier
périphérique connecté au bus doit être muni d'une terminaison pour
terminer la connexion la chaîne SCSI.
b. Si vous intégrez le lecteur de bande à une connexion en
cascade SCSI, vérifiez que le dernier périphérique sur la chaîne est
doté d'une terminaison adéquate.
c. Chaque périphérique (externe ou interne) connecté à un bus SCSI
doit disposer d'un numéro d'identification SCSI unique. Si
nécessaire, modifiez le numéro d'identification SCSI sur votre
lecteur de bande à l'aide du connecteur situé à l'arrière du lecteur.
Le numéro d'identification par défaut du lecteur de bande est 3.
Changez-le si nécessaire.
! N'utilisez pas le numéro 7, car il s'agit du numéro utilisé par la carte SCSI.
3
Interrupteur
Marche/Arrêt
Commutateur de n°
3
3
d'identification SCSI

Connexion du lecteur de bande • 15
Connexion du lecteur de bande
Pour connecter le lecteur de bande :
a. Avant de connecter votre lecteur de bande, assurez-vous que le
lecteur de bande et l'ordinateur hôte sont éteints.
b. Si vous connectez le lecteur en cascade, reliez-le à l'ordinateur hôte
à l'aide du connecteur SCSI inférieur et utilisez le connecteur
supérieur pour relier des périphériques supplémentaires.
Si vous prévoyez de connecter plusieurs périphériques au bus SCSI,
connectez d'abord le lecteur Super DLTtape à l'ordinateur hôte. Ceci
permet de confirmer que le lecteur communique correctement avec
l'hôte avant d'ajouter des périphériques supplémentaires.
c. Connectez votre lecteur de bande à l'ordinateur hôte à l'aide du
câble SCSI.Vérifiez les connexions et assurez-vous qu'elles sont
correctes et bien enfoncées.
DVoir « Confirmation de l'installation », page 16.
! Vous devez terminer le bus SCSI en reliant un terminateur au dernier
périphérique de la connexion en cascade, comme expliqué page 14.
Câblage d'un lecteur de bande unique
Terminateur
3
Câblage pour une
Terminateur
3
3
connexion en cascade

16 • Confirmation de l'installation
Confirmation de l'installation
Suivez les étapes suivantes pour confirmer que l'installation est
correcte :
a. Mettez le lecteur de bande et l'ordinateur hôte sous tension.
b. Si votre système affiche les informations sur le BIOS, le système
d'exploitation et le contrôleur SCSI au démarrage, vérifiez que l'hôte
reconnaît bien le lecteur de bande.
c. Laissez le lecteur de bande terminer son test d'autodiagnostic.
d. Démarrez le logiciel de sauvegarde.
e. Confirmez que le logiciel de sauvegarde reconnaît le lecteur de
bande.
Exécution d'un test de sauvegarde
Pour exécuter un test de sauvegarde :
a. Insérez une cartouche de données dans le lecteur de bande. Vérifiez
que vous utilisez une cartouche de données Super DLTtape I™,
comme indiqué dans l'illustration.
b. Enfoncez complètement la cartouche de données dans le lecteur. La
bande se charge automatiquement. Le voyant d'état reste allumé en
vert, sans clignoter, quand le lecteur de bande est prêt.
c. Effectuez un test de sauvegarde.
Choisissez un échantillon de fichiers sur l'ordinateur hôte. Effectuez
une sauvegarde, puis restaurez les fichiers. Si la sauvegarde et la
restauration ont lieu sans erreurs, le lecteur de bande est
correctement installé.
d. Pour décharger la cartouche, appuyez sur le bouton d'éjection à
l'avant du lecteur et retirez la cartouche.
DPour des informations de dépannage, reportez-vous au
Guide de référence utilisateur du SDLT 220 et SDLT 320 et au
manuel du produit SDLT 220 et SDLT 320.

はじめに • 17
据え付け手順
はじめに
このガイドでは、テープドライブを取り付ける方法について
説明します。まず次の点を確認してください。
a. パッケージ内のアイテムを確認します。
破損しているアイテムがあった場合は、テープドライブの
入手先に連絡してください。
b. 付属のケーブルとホストコンピュータの SCSI コネクタに
互換性があることを確認します。
c. ホストコンピュータの SCSI コントローラカードがテープ
ドライブの SCSI インタフェイス（シングルエンド低電圧
ディファレンシャル（LVD）または高電圧ディファレンシャ
ル（HVD））と適合することを確認します。
シングルエンドドライブと HVD コントローラカードを組み
合わせて使用することはできません。
d. バックアップソフトウェアおよびオペレーティングシステム
と新しいドライブに互換性があることを確認します。
互換性に関する最新情報ついては www.dlttape.com を参照
してください。
D 互換性について詳しくは『SDLT 220 & SDLT 320 ユーザー
リファレンスガイド』を参照してください。
テープドライブの動作確認
テープドライブが正しく動作し、損傷していないことを確認
するには、次の手順に従います。
a. 電源コードをテープドライブに接続し、プラグを AC コンセン
トに差し込みます。
b. ドライブの背面パネルのスイッチを使用して、テープドライ
ブの電源を入れます。
詳細 ：
付属 CD-ROM に収録されて
いるドキュメント、 または
www.quantum.com を参照
してください。
テープド ライブの取り付けに
関するサポー ト ：
電話で Quantum テクニカル
サポート （1-888-827-3378）
にお問い合わせください。
3
オン / オフスイッチ

18 • SCSI セットアップ
c. テープドライブの自己診断テスト（POST）を実行して、コン
ピュータ画面に表示されるメッセージを確認してください。
D POST メッセージについて詳しくは『SDLT 220 & SDLT 320
ユーザーリファレンスガイド』を参照してください。
d. テープドライブの電源を切り、プラグを AC コンセントから
抜きます。
SCSI セットアップ
テープドライブを SCSI バスに接続する場合は、次の点を考慮
してください。
a. テープドライブが SCSI バスに接続された唯一のデバイスの
場合、同梱のターミネータをドライブの背面の上側の SCSI
コネクタに取り付けてください （19 ページの図を参照）。
SCSI バスは必ず両端で終端処理を行う必要があります。コン
トローラによって SCSI チェーンの一方の端が終端処理され
るので、バスに接続された末端のデバイスを終端処理して、
SCSI チェーンのもう一方の端を閉じる必要があります。
b. SCSI デイジーチェーンにテープドライブを接続する場合は、
チェーンの末端デバイスを必ず適切に終端処理してくだ
さい。
c. SCSI バスに接続する各デバイス（外部および内部とも）に
は、固有の SCSI ID 番号を割り当てる必要があります。必要
に応じて、ドライブ背面の SCSI ID スイッチを使用して、
テープドライブの SCSI ID を変更します。
テープドライブの工場出荷時の SCSI ID は 3 です。必要に
応じて変更してください。
!SCSI ID 7 は 通常、 SCSI カ ー ド 用に予約 さ れて い る番号なので使用し ないで
ください。
SCSI ID ス イ ッ チ
3
3
