BEDIENUNGSANLEITUNG
1
1.Deutsch
1.1.Sicherheitshinweise
Die Begriffe „WARNUNG“, „ACHTUNG“ und „HINWEIS“ in dieser
Bedienungsanleitung haben folgende Bedeutung:
WARNUNG: Eine Nichtbeachtung kann möglicherweise zu
schweren Unfällen, Bränden und Verletzungen
führen. Diese sind zwingend einzuhalten!
ACHTUNG: Dessen Nichtbeachtung kann möglicherweise zur
Verletzung des Benutzers oder zu einer Beschädigung
beteiligter Objekte führen. Zu Ihrer eigenen
Sicherheit sollten Sie diese Hinweise einhalten!
HINWEIS: Beschreibt einen Vorgang, der für die jeweilige
Aufgabe wichtig ist.
WARNUNG
Wenn das Gerät eingeschaltet wird, heizt die Lötspitze
automatisch auf die zuletzt eingestellte Temperatur auf. Es
besteht an den Oberflächen Verbrennungsgefahr!

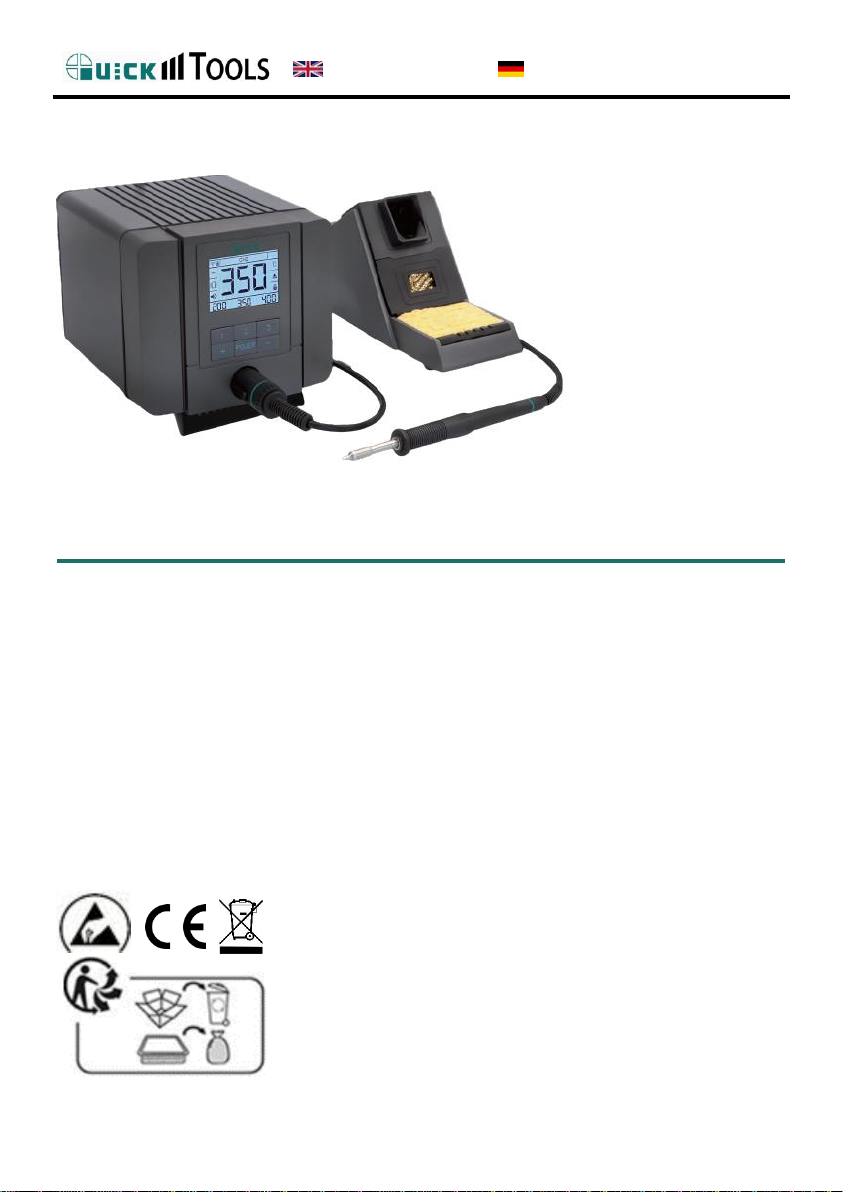

VIELEN DANK FÜR DEN KAUF EINER QUICK LÖTSTATION.
Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme und
bewahren Sie diese an einem sicheren und für alle Anwender leicht
zugänglichen Ort auf.

BEDIENUNGSANLEITUNG
2
Das Gerät ist zum Löten von Weichlot mit verschiedenen
Temperaturen konzipiert. Eine abweichende Verwendung ist nicht
zulässig.
Berühren Sie während des Betriebs und unmittelbar nach dem
Ausschalten nicht die metallischen Teile an den Werkzeugen,
VORSICHT! Verbrennungsgefahr!
Nutzen Sie das Gerät nicht in der Nähe entflammbarer Stoffe und
Komponenten.
Verwenden Sie eine hitzebeständige Arbeitsunterlage und halten
Sie Ihren Arbeitsplatz sauber.
Lote, Flussmittel und erhitzte Materialien können
gesundheitsschädliche Eigenschaften entwickeln und sollten
kontrolliert abgesaugt werden. Atmen Sie diese giftigen Dämpfe
oder Gase nicht ein und sorgen Sie für ausreichende Belüftung.
Tragen Sie Schutzkleidung (Schutzhandschuhe, Schutzbrille etc.)
und verhindern Sie den Kontakt des Lötkolbens mit Haut und
Haaren oder anderen brennbaren Materialien.
Lebensmittel sind in diesem Arbeitsumfeld untersagt.
Die Verwendung für den Betrieb darf nur im trockenen
Innenbereich erfolgen, schützen Sie das Gerät vor Flüssigkeiten
und Feuchtigkeit, auch durch eventuell feuchte Hände.
Andernfalls könnten Kurzschlüsse und elektrische Schläge
ausgelöst werden.
Informieren Sie andere Personen im Arbeitsbereich, dass die
Temperatur während des Betriebs sehr hoch sein kann. Schalten
Sie das Gerät aus, sobald die Arbeit beendet ist um Gefahren zu
vermeiden.
Lassen Sie das Gerät nicht unbeaufsichtigt solange es in Betrieb
einschaltet ist.
Warten Sie nach dem Ausschalten bis die beheizten Teile die
Raumtemperatur erreicht haben, wenn Sie Teile daran anfassen
oder Teile davon wechseln möchten.

BEDIENUNGSANLEITUNG
3
1.2.Eigenschaften
Direktwahltasten für 3 individuelle Lötparameter
ESD-Schutz und ESD-Testfunktion
Extrem kurze Anheizzeit von Raumtemperatur auf 300°C in 3s
Kartuschensystem, der Heizkörper ist in der Lötspitze integriert
Geeignet für bleihaltiges und bleifreies Löten.
Automatische Standby-Funktion, von 5s –99min. wählbar.
Programmierbare Abschaltfunktion.
Digitale IST und SOLL-Temperaturanzeige, kalibrierbar,
passwortgeschützt.
2 Reinigungsmöglichkeiten, Trocken- und Viskoseschwamm.
Alarmfunktion für Temperaturfenster.
Sensor gesteuert, Echtzeitüberwachung der Temperatur an der
Lötspitze, sehr genaues Temperatur-Regel-Verhalten.
Sehr einfaches und schnelles Wechseln der Lötspitze.
Lötkolben mit 1,2m flexiblem Silikonanschlusskabel.
1.3.Technischen Daten
Technische Daten und Design können ohne vorherige Ankündigung geändert werden.
Anzeige
Farb-LCD-TFT
Nennleistung
150 Watt
Betriebs-Spannung
230 Volt / 50 Hz
Arbeits-Temperaturbereich
100 - 450 °C / 212 - 842°F
Temperatur-Stabilität
+/- 2°C(ohne Belastung)
Umgebungstemperatur
0 - 40 °C
Erdungswiderstand
<2 Ω
Masse-Leck-Spannung
<2 mV
Abmessungen B-H-T
137x114,5x169,6 mm
Gewicht
2,9kg
Konformität
RoHS, CE

BEDIENUNGSANLEITUNG
4
1.4.Inbetriebnahme/Bedienung
ACHTUNG: Überprüfen Sie vor dem Einschalten, ob die
Betriebsspannung mit der angegebenen Spannung auf dem Typenschild
übereinstimmt!
Stellen Sie sicher, dass beim Stecken oder Ziehen des
Lötkolbenanschlusskabels die Station immer ausgeschaltet ist.
Nichtbeachten kann zur Beschädigung führen.
1.4.1 Ablageständer und Schwamm
Im Ablageständer befinden sich ein Viskoseschwamm und Messing-
Reinigungs-Wolle.
HINWEIS: Achten Sie darauf, dass der Schwamm nicht trocken
benutzt wird.
1. Schwamm auspacken
2. Etwas Wasser in den
Behälter füllen
3. Schwamm einlegen

BEDIENUNGSANLEITUNG
5
1.4.2 Anschließen
ACHTUNG:
Stellen Sie sicher, dass die Station komplett ausgeschaltet ist,
bevor der Lötkolben an- oder abgesteckt wird. Nichtbeachten
kann zur Beschädigung der Lötstation führen.
1) Platzieren Sie den Lötkolben im Ablageständer.
2) Verbinden Sie die Lötkolben-Anschluss-Leitung mit der Lötstation.
Dabei auf die richtige Position des Steckers achten.
3) Stecken Sie den Netzstecker in eine Schutzkontakt-Steckdose.
4) Schalten Sie die Station am Netzschalter ein.
HINWEIS: Platzieren Sie den Lötkolben immer im Ablageständer,
wenn Sie nicht damit arbeiten.
1.4.3 Tasten und Symbole
1.4.3.1 Tasten
1
2
3
Im Hauptmenü können 3 Speicherplätz mit individuell
eingestellten Parametern direkt ausgeweählt werden.
Im Hauptmenü die Tasten 2 und 3 mind. 3s lang drücken
öffnet das Einstellungsmenü.
Im Hauptmenü die Tasten 1 und 3 mind. 3s lang drücken
öffnet das Kalibriermenü.
Im Einstellungsmenü bewegt die Taste 1 den Cursor nach
unten, die Taste 2 speichert, Taste 3 schaltet zurück ins
Hauptmenü.
+
Im Hauptmenü wird die Temperatur erhöht.
Im Einstellungsmenü wird der Cursor nach oben bewegt.
-
Im Hauptmenü wird die Temperatur veringert.
Im Einstellungsmenü wird der Cursor nach unten bewegt.

BEDIENUNGSANLEITUNG
6

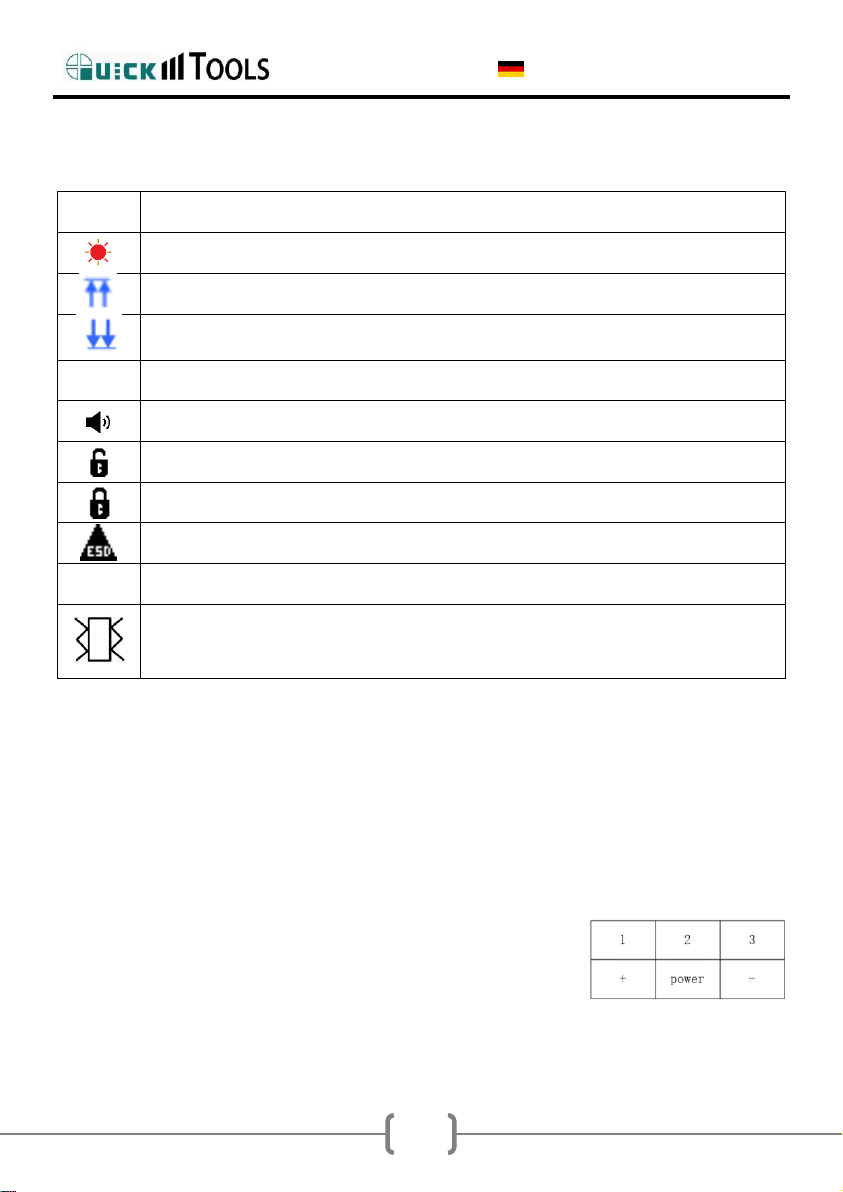

1.4.3.1 Symbole
CH
CH0,CH1,CH2,CH3 zeigt den aktuellen Speicherplatz
Lötspitze wird aufgeheizt
Aufheizen
Temperatur sinkt
=
Solltemperatur ist erreicht
Töne sind eingeschaltet
kein Passwortschutz
Passwortschutz ist aktiv
Blau = ESD-sicher, Rot=nicht ESD-sicher
°C/°F
Zeigt die Temperatureinheit an
Schwarz = nicht aktiv
Blau = aktiv
Rot = Lötkolben vibriert
1.4.4 Einschalten
1) Mit dem Netzschalter an der Rückseite einschalten und
anschließend eine beliebige Taste drücken.
2) Nach dem Einschalten wird sofort auf die Temperatur aufgeheizt,
die zuletzt genutzt wurde.
3) Mit der Taste POWER (3 Sekunden
drücken) kann die Station ein- oder
ausgeschaltet werden.

BEDIENUNGSANLEITUNG
7
1.4.5 Temperatur auswählen / ändern
Temperatur ändern:
+ oder - kurz drücken: Temperatur wird um 1°C
erhöht/verringert
+ oder - lang drücken: Temperatur wird schnell
erhöht/verringert
HINWEIS: Nach 2 Sekunden ohne Eingabe wird die angezeigte
Temperatur automatisch gespeichert! Es wird nur die aktuell
angezeigte Temperatur geändert, nicht die Fest-Temperatur. Diese
kann nur über das Menü 1.5.1 geändert werden.
1.5.Menü/Einstellungen
Menü öffnen:
Tasten 2 und 3 gleichzeitig drücken.

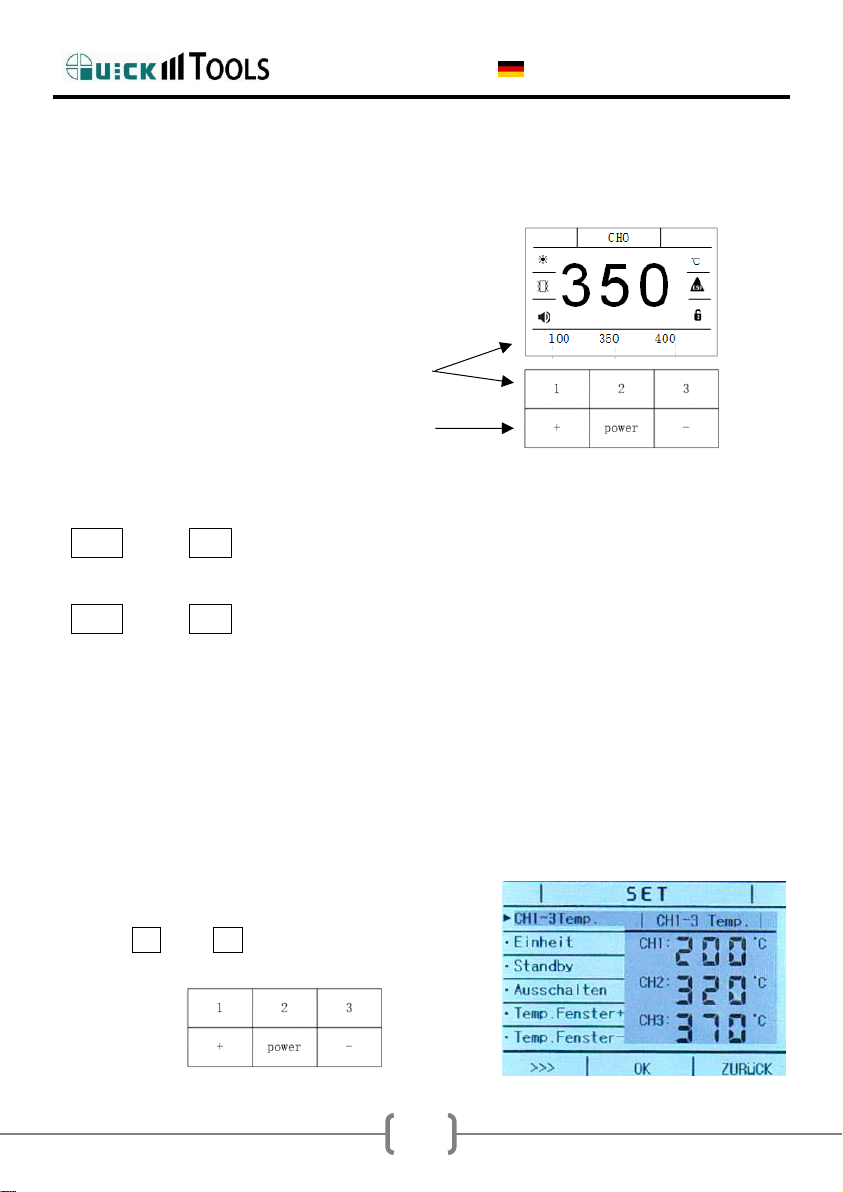

Fest-Temperatur-Speicher
Temperatur ändern mit den
Tasten +/-
Die Direktwahltaste 1, 2 oder 3
mindestens 2 Sekunden drücken.

BEDIENUNGSANLEITUNG
8
1.5.1 Fest-Temperaturen
Die Tasten 1 , 2 und 3 sind Temperatur-Speicherplätze, die direkt
angewählt werden können.
1) Menü öffnen zum Ändern der Temperatur-Speicher.
2) Das Feld CH1-3 Temp mit der Taste 1 oder +/-
auswählen:
1) Mit der Taste 1 wechselt man zwischen CH1:200,
CH2:320 oder CH3:370
2) Mit den Tasten +/- kann die markierte Temperatur (z.B.
CH:200), wie in Abschnitt 1.4.5 beschrieben, geändert werden.
3) Die Temperatur wird nicht automatisch gespeichert, sondern
muss mit der Taste SPEICHERN gespeichert werden.
Mit der Taste OK markiert man CH1: 200
Temperatur
erhöhen
Temperatur
verringern

BEDIENUNGSANLEITUNG
9
Zum Speichern des Wertes drückt man zuerst OK und
danach SPEICHERN. Mit der Taste ZURÜCK wird das
Menü verlassen.
1.5.2 Temperatureinheit
Es besteht die Möglichkeit die Temperatur in °C oder °F anzeigen zu
lassen.
1) Menü öffnen um die Einheit zur Temperaturanzeige zu ändern.
2) Das Feld Einheit mit den Tasten +/- auswählen.
3) Mit den Tasten +/- kann zwischen °C und °F gewechselt werden.
OK drücken Das Feld wechselt auf °C/°F

BEDIENUNGSANLEITUNG
10
OK drücken 
1.5.3 Standby

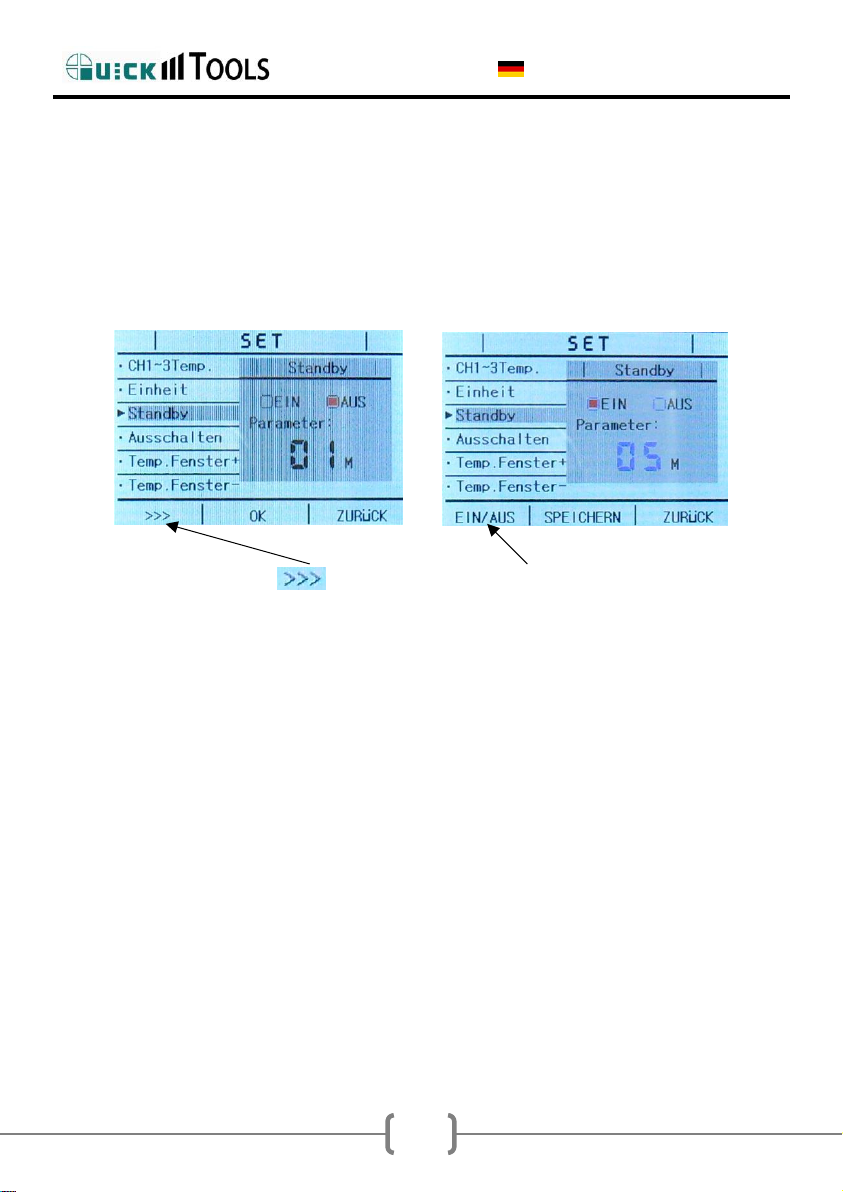

1) Menü öffnen um die Standby-Zeit zu ändern.
2) Das Feld Standby mit den Tasten +/- auswählen:
1) Mit der Taste EIN/AUS kann die Standby-Funktion ein- und
ausgeschaltet werden.
2) Mit den Tasten +/- kann die Zeit eingestellt werden, nach der die
Station in Standby gehen soll. Die Zeit kann zwischen 5
Sekunden und 99 Minuten gewählt werden.
3) Mit SPEICHERN werden die Einstellungen gespeichert und mit
ZURÜCK wird das Menü verlassen.
HINWEIS: Die Standby-Temperatur beträgt 200°C. Ist die aktuell
eingestellte Temperatur 200°C, ändert sich die Temperatur im Standby
nicht.
HINWEIS: Das QUICK-Absaugsystem QU6102A2 kann über ein
Verbindungskabel durch die Lötstation in Standby versetzt werden.
Wenn ein Absaugsystem angeschlossen ist, dann kann nur noch diese
eine Lötstation über den PC gesteuert werden. (siehe 1.5.11.)
Das Feld wechselt auf EIN/AUS

BEDIENUNGSANLEITUNG
11
OK drücken 
1.5.4 Ruhezustand
Ruhezustand: Die Station schaltet sich automatisch ab. Die Station
kann durch langes drücken der Taste POWER wieder eingeschaltet
werden.
1) Menü öffnen um den Ruhezustand zu programmieren.
2) Das Feld Ausschalten mit den Tasten +/- auswählen:
1) Mit der Taste EIN/AUS kann der Ausschalt-Timer ein- oder
ausgeschaltet werden.
2) Mit den Tasten +/- kann die Zeit eingestellt werden, nach der die
Station in den Ruhezustand gehen soll. Diese kann 1 bis 240
Minuten betragen.
3) Mit SPEICHERN werden die Einstellungen gespeichert und mit
ZURÜCK wird das Menü verlassen.
Das Feld wechselt auf EIN/AUS

BEDIENUNGSANLEITUNG
12
1.5.5 Display
Die Temperatur kann im Display in zwei unterschiedlichen
Varianten angezeigt werden: Numerisch und Graphisch.
Graphisch: Temperatur (rot) und Heizleistung (blau) werden als
graphische Funktionen angezeigt.
Numerisch: Temperatur wird als
Zahlenwert angezeigt

BEDIENUNGSANLEITUNG
13
OK drücken 
1.5.6 Temperaturfenster
Wenn die Temperaturabweichung von der SOLL- zur IST-Temperatur
größer ist als hier eingestellt ertönt ein Signalton.
1) Menü öffnen
2) Das Feld TempFenst- oder Temp.Fenst+ mit den Tasten +/-
auswählen:
3) Mit der Taste EIN/AUS kann das Temperaturfenster ein- und
ausgeschaltet werden.
4) Wählen Sie mit den Tasten +/- wie weit die Soll-Temperatur
abweichen darf. Sie kann zwischen 2-99°C eingestellt werden.
5) Mit SPEICHERN werden die Einstellungen gespeichert und mit
ZURÜCK wird das Menü verlassen.
Das Feld wechselt auf EIN/AUS

BEDIENUNGSANLEITUNG
14
erstes Sternchen wird markiert!
1.5.7 Passwortschutz
Im Auslieferungszustand ist der
Passwortschutz nicht aktiv. Im Display wird
ein geöffnetes Schloss angezeigt. Als
Passwort ist im Auslieferungszustand
000000 hinterlegt. Dieses Passwort wird
im Menü als ****** angezeigt. Sobald
dieses Passwort geändert wird können
Änderungen(z.B. Temperatur) nur noch vorgenommen werden, wenn
vorher das korrekte Passwort eingegeben wird. Nach Änderung des
Passwortes können die(auf den Tasten 1, 2 und 3 programmierten) Fest-
Temperaturen nicht mehr ausgewählt werden. Nach jedem Aus-
/Einschalten der Station ist diese immer passwortgeschützt.
Menü öffnen. Das Feld Passwort mit den
Tasten +/- auswählen und mit OK
bestätigen.
Wenn das erste Sternchen markiert ist
kann mit den Tasten +/- eine Ziffer
zwischen 0-9 ausgewählt werden. Mit der
Taste bestätigt man die Eingabe.
Danach gibt man das neue Passwort ein und
bestätigt es mit OK.
Zur Sicherheit muss das neue Passwort
noch wiederholt und mit OK bestätigt
werden.
Im Display der Lötstation wird kurz OK
angezeigt. Mit ZURÜCK kann man das
Menü verlassen. Nachdem das Passwort
geändert wurde ist die Lötstation
passwortgeschützt.

BEDIENUNGSANLEITUNG
15
1.5.8 ESD-Test
Wenn der ESD-Test aktiv ist und die Erdungsleitung nicht mit der Erde
verbunden ist, wird im Arbeitsmodus ein rotes Symbol im Display
angezeigt.
Die Lötstation hat eine integrierte ESD-
Test-Funktion.
=
Menü öffnen. Das Feld ESD Test mit den
Tasten +/- auswählen und mit OK
bestätigen.
Mit der Taste EIN/AUS kann der ESD-Test ein- oder ausgeschaltet
werden. Mit SPEICHERN werden die Einstellungen gespeichert und mit
ZURÜCK wird das Menü verlassen.
Das Feld wechselt auf EIN/AUS
ESD-Test ist eingeschaltet
ROT: nicht ESD-sicher
BLAU: ESD-sicher
ESD-Test ist
ausgeschaltet.

BEDIENUNGSANLEITUNG
16
1.5.9 Prozeßzeit (Vibration)
Mit dieser Funktion kann eine zeitlich wiederkehrende Vibration von 1s–
99min. eingeschaltet werden.
Beispiel:
Wenn 5s eingestellt ist und die SOLL-Temperatur erreicht ist, vibriert
der Lötkolben kurz im Abstand von 5 Sekunden.
Menü öffnen. Das Feld Prozesszeit mit den Tasten +/- auswählen und
mit OK bestätigen.
Das Feld wechselt auf EIN/AUS. Mit der Taste EIN/AUS kann
die Funktion ein- oder ausgeschaltet werden. Mit den Tasten +/- kann
die Zeit geändert werden, einstellbar von 1 Sekunde bis 99 Minuten.
Mit SPEICHERN werden die Einstellungen gespeichert und mit
ZURÜCK wird das Menü verlassen.

BEDIENUNGSANLEITUNG
17
1.5.10 Ton EIN/AUS
Wenn die Funktion auf AUS steht, sind keine Tastentöne und Hinweistöne
hörbar.
1. Menü öffnen.
2. Das Untermenü Ton EIN/AUS mit
den Tasten +/- auswählen und OK
drücken.
Mit SPEICHERN werden die
Einstellungen gespeichert und mit
ZURÜCK wird das Menü verlassen.
Das Feld wechselt auf EIN/AUS

BEDIENUNGSANLEITUNG
18
1.5.11 Adressen
Mit der PC-Software „Solderings Manager“ können bis zu 63
Lötstationen konfiguriert und überwacht werden. Im Menü Adressen
kann die Adresse der Lötstation geändert werden.
HINWEIS: Ist diese Lötstation zusätzlich mit einem QUICK
Absaugsystem QU6102A2 verbunden, kann nur noch diese eine
Lötstation mit einem PC verbunden und gesteuert werden.
Menü öffnen. Das Feld Adressen mit
den Tasten +/- auswählen und mit OK
bestätigen.
AdressenPasswort wird angezeigt und
das erste Sternchen ist markiert. Mit
den Tasten +/- muss eine Ziffer
zwischen 0-9 ausgewählt werden. Mit
der Taste bestätigt man die
Eingabe.
Das Passwort zum Ändern der Adressen lautet: 865637
Mit +/-kann jetzt die Adresse geändert
werden, im Bereich von 1-64. Mit
SPEICHERN werden die Einstellungen
gespeichert und mit ZURÜCK wird das
Menü verlassen.
HINWEIS: Die PC-Software „Solderings Manager“ erhalten Sie
kostenlos von Ihrem Lieferanten oder vom Hersteller.
