RADICAL R-C10BM5 User manual

KOMPATIBILITÄTSLISTE
MARKE
MODELL
TYP
MODELLYAHR
BMW
1-series, 5-door hatchback
E87
2004 > 2011
BMW
1-series, 3-door hatchback
E81
2007 > 2012
BMW
1-series, 3-door coupé
E82
2007 > 2013
BITTE BEACHTEN:
- Der Einbau des Radical-Geräts sollte von einem autorisierten Fachhändler durchgeführt werden.
Zur Montage werden spezifische Kenntnisse undWerkzeuge benötigt. Unsachgemäßer Einbau
kann zu Schäden am Fahrzeug und am Radical-Geräts führen.
HINWEIS:
- Das R-C10BM5 Gerät ist für Fahrzeuge mit manuellem und automatischem Klimabedienteil
geeignet.
- Fahrzeuge mit Fahrzeuganschluss in der Mittelkonsole ohne RR und LR Pins für die
Lautsprecherkabel werden nicht unterstützt.
- Fahrzeuge mit Navigationssystem abWerk werden nicht unterstützt.
- Fahrzeuge mit iDrive werden nicht unterstützt (BMW Professional).
- Fahrzeuge mit MOST-Bus werden nicht unterstützt (BMW Logic7 und Individual).
- Fahrzeuge mit SOS-Notrufsystem werden nicht unterstützt.
- Fahrzeuge mit BMW Komfortzugang Funktion („Keyless-Go”) werden nicht unterstützt.
LIEFERUMFANG:
12
CAN-BUS für BMW
1
13
ISO-DINAntennenadapter
1
14
FMAntennenadapter Single
FAKRA
1
15
Manuelle Klima Halterung
Panel
1
16
Automatische Klima Halterung
Panel
1
17
Montagehalterungfür Klima
2
18
DoppelseitigesKlebepad
1
19 Kurzanleitung 1
20 Schrauben 6
Nr.
Artikel
Menge
1
Radical-Gerät
1
2
GPS-Antenne
1
3
WIFI-Antenne
1
4
Externe BT MIC und Kabel 3m
1
5
USB-Kabel 4P to 4P,USB-B
Weiblich, Lila
1
6
USB-Kabel 4P to 6P,USB-B
Weiblich, Grün
1
7
AUX+RCA Kabel 10PIN
1
8
SUBWOOFERKabel
1
9
Sicherung15A250V
1
10
Montagewerkzeug
Kunstoffgriff
1
11
Hauptanschlusskabelfür
BMW
1

EINBAUBEISPIEL BMW E87
DEMONTAGE UND VORBEREITUNG:
1. Ziehen Sie die Blende der
Klimabedieneinheit an der unteren Seite
leicht nach vorne, um sie von der
Multimediabedieneinheitzu lösen.
2. Klemmen Sie alle Anschlüssen
hinten an der Klimakontrolle ab.
3. Lösen Sie mit Hilfe eines
Schraubenziehers die beiden seitlichen
Befestigungsschrauben des Original-
Radios.

4. Um das Gerät vollständig
aus dem Geräteschacht entfernen zu
können, müssen Sie zuvor alle
Steckanschlüsse (z.B.
Hauptanschlusskabel, Antennenkabel,
etc.) auf der Geräterückseite trennen.

INSTALLATION

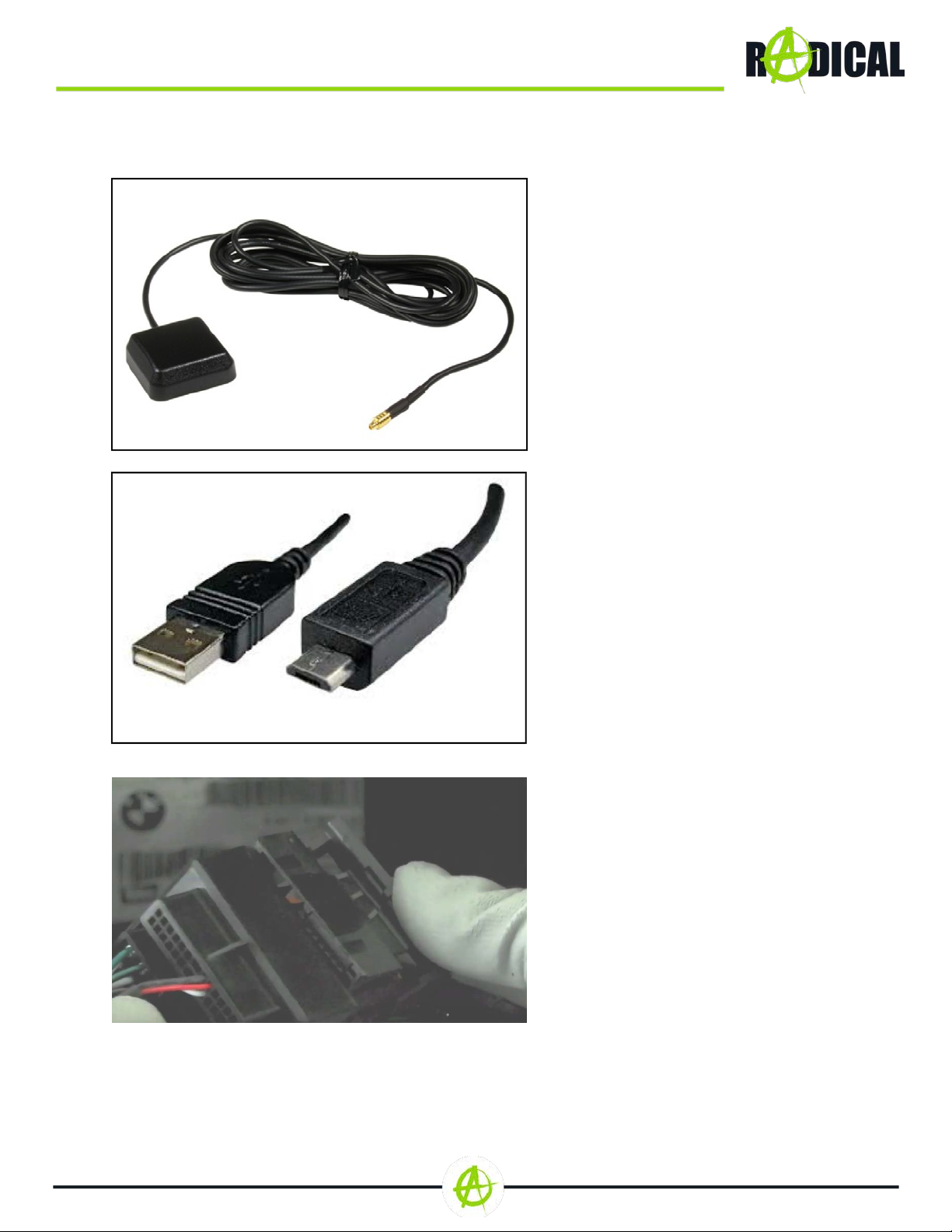

5. Montieren Sie die GPS-
Antenne (Nr. 2) an einer geeigneten Stelle
und achten Sie darauf, dass der GPS-
Empfang nicht durch die Abschattung von
metallischen Fahrzeugteilen negativ
beeinflusst wird (Wärmeschutzverglasung
etc.). Verlegen Sie das Anschlusskabel
anschließend in den Radioschacht.
6. Verlegen Sie die USB-
Verlängerungskabel (Nr. 5, 6) vom
Radioschacht an die von Ihnen
gewünschteStelle.
7. Verbinden Sie das jeweilige
Hauptanschlusskabel (Nr. 11) des Radical-
Geräts (Nr. 1) mit dem Stecker des
Fahrzeugs und schließen Sie den
Verriegelungsmechanismus des Steckers.
Verbinden Sie anschließend das CAN-BUS
Interface (Nr. 12) mit dem
Hauptanschlusskabel. Verbinden Sie alle
zuvor in den Radioschacht verlegten Kabel
und die originalen Antennenkabel mit dem
Radical-Gerät (Nr. 1).

8. Entfernen Sie vor dem Einbau des
Radical-Geräts (Nr. 1) die beiden
Schraubender Transportsicherung.
9. Verlegen Sie die diversen
Anschlusskabeldes Radical-Geräts
sorgfältig im unteren Bereich der
Radioschachts. Fixieren Sie das Gerät mit
den beiden mitgelieferten Schrauben fest
an der Mittelkonsole. Setzten Sie wieder
alle Schrauben, die Sie zuvor gelöst haben,
wieder ein und drehen sie fest. Befestigen
Sie danach die Plastikverkleidungen wieder
an dem gewohnten Platz.
Der Einbau des R-C10BM5 ist hiermit
beendet.

ANSCHLUSSSCHEMA:

COMPATIBILITYLIST
BRAND
MODEL
TYPE
MODEL YEAR
BMW
1-series, 5-door
hatchback
E87
2004 > 2011
BMW
1-series, 3-door
hatchback
E81
2007 > 2012
BMW
1-series, 3-door coupé
E82
2007 > 2013
PLEASE NOTE:
- The installation of the Radical device should be carried out byan authorized installer. Specific
knowledge and tools are required to do the installation. Incorrect installation can cause damage to
the vehicle and the Radical device.
CAUTION:
- R-C10BM5 device is suitable for vehicles equipped with automatic and manual A/C control panel.
- Vehicles featuring a vehicle connector in the center console without RR and LR pins for the
speaker wires are not supported.
- Vehicles equipped with OE sat nav system are not supported.
- Vehicles equipped with iDrive are not supported (BMW Professional).
- Vehicles equipped with MOST bus are not supported (BMW Logic7 and Individual).
- Vehicles equipped with SOS emergency call system are not supported.
- Vehicles with BMW comfort access (”keyless-go“) function are not supported.
THE KIT INCLUDES:
Handle
11
Power Cables for BMW
1
12
CAN BUS for BMW
1
13
ISO-DIN antenna adapter
1
14
FM antenna adapter single
FAKRA
1
15
Manual air conditioning panel
1
16
Automatic air conditioning
panel
1
17
Mounting brackets for air
conditioning
2
18
3M double Sticker
1
19
Quick start guide
1
20
Screws
6
Nr.
Artikel
Menge
1
Radical device
1
2
GPS antenna
1
3
WIFI Antenna
1
4
External BT MIC and Cable
3m
1
5
USB Cable 4P to 4P,USB-B
Female,Purple
1
6
USB Cable 4P to 6P,USB-B
Female,Green
1
7
AUX+RCA Cable 10PIN
1
8
SUBWOOFERCable
1
9
Fuse 15A250V
1
10
Installation Tool Plastic
1

EXAMPLE OF INSTALLATION BMW E87
REMOVAL WORK AND PREPARATION:
1. Pull the cover of the air
conditioning control unit on the lower side
slightly forward to release it from the
multimedia control unit.
2. Disconnect all connections at the
rear of the air conditioning control panel.
3. Use a screwdriver to loosen the
two fastening screws on the side of the
originalradio.

4. To be able to completely
remove the device from the device slot,
you have to disconnect first all plug
connections (e.g. main connection cable,
antenna cable, etc.) on the back of the
device.

INSTALLATION
5. Install the GPS antenna (No.
2) in a suitable position, making sure that
the GPS reception is not adversely affected
by unwanted shielding of metallic vehicle
parts (thermal insulation glazing, etc.).
Then route the connection cable into the
radio bay.
6. Route the USB extension
cable´s (No. 5, 6) from the radio bay to
your preferred position.
7. Connect the main harness (#
11) of the Radical device (# 1) to the plug of
the vehicle and close the locking
mechanism of the connector. Then connect
the CAN bus interface (No. 12) to the main
harness. Connect all cables previously
routed in the radio slot and the original
antenna cables to the Radical unit (# 1).

8. Remove the two screws from the
transport lock before installing the Radical
unit (# 1).
9. Carefully lay the various
connection cables of the Radical device in
the lower area of the radio shaft. Fix the
device firmlyto the center console with the
two supplied screws. Reinstall all the
screws you loosened previously and turn
them tight. Then attach the plastic panels
back to their usual place.
The installation of the R-C10BM5 is hereby
finished.

CONNECTION DIAGRAM:
Radical byACR Brändli & Vögeli AG
–Bohrturmweg 1 – CH-5330 Bad Zurzach – Schweiz/Switzerland – www.my-radical.com
EU LegalRepresentetive: ACR S&V GmbH
Industriestrasse 35 – D-79787 – Germany
RevA
