RADICAL R- C11OP2 User manual

MONTAGEANLEITUNG
DEVICE INSTALLATION MANUAL
DE / EN
R- C11OP2
OPEL CORSA/ASTRA/ANTARA/ZAFIRA

KOMPATIBILITÄTSLISTE
BITTE BEACHTEN:
-Der Einbau des Radical-Geräts sollte von einem autorisierten Fachhändler durchgeführt werden.
Zur Montage werden spezifische Kenntnisse und Werkzeuge benötigt. Unsachgemäßer Einbau
kann zu Schäden am Fahrzeug und am Radical-Gerät führen.
HINWEIS:
-Das Zielfahrzeug muss mit einem Radio- oder Navigationssystem ausgerüstet sein. Das Radical-
Gerät ist nicht mit Fahrzeugen kompatibel, welche ab Werk mit einem Hybrid- oder Elektroantrieb
ausgestattet sind.
-Diese Installationsanleitung gilt für die Fahrzeugplattformen, welche in der Kompatibilitätsliste
aufgeführt sind und den Zustand, wie er vom jeweiligen Fahrzeughersteller angeboten wird.
Davon abweichende Ausstattungen und Installationen können zu Komplikationen und
Fehlfunktionen führen.
LIEFERUMFANG:
Nr.
Artikel
Menge
1
Radical-Gerät
1
2
GPS-Antenne
1
3
WIFI-Antenne
1
4
Externe BT MIC und Kabel 3m
1
5
USB-Kabel 4P to 4P,USB-B
Weiblich, Lila
1
6
USB-Kabel 4P to 6P,USB-B
Weiblich, Grün
1
7
AUX+RCA Kabel 10PIN
1
8
SUBWOOFER Kabel
1
9
Sicherung 15A250V
1
10
Montagewerkzeug
Kunstoffgriff
1
11
Hauptanschlusskabel für
OPEL
1
12
CAN-BUS für OPEL
1
13
FM Antennenadapter Single
FAKRA
1
14
Entriegelungswerkzeug
2
15
Doppelseitiges Klebepad
1
16
Kurzanleitung
1
MARKE
MODELL
TYP
MODELLYAHR
OPEL
Corsa
D
2006 > 2014
OPEL
Zafira
B
2008 > 2012
OPEL
Astra
H
2007 > 2010
OPEL
Antara
N.A.
2007 > 2015
17DAB Antenne 1

EINBAUBEISPIEL OPEL Zafira

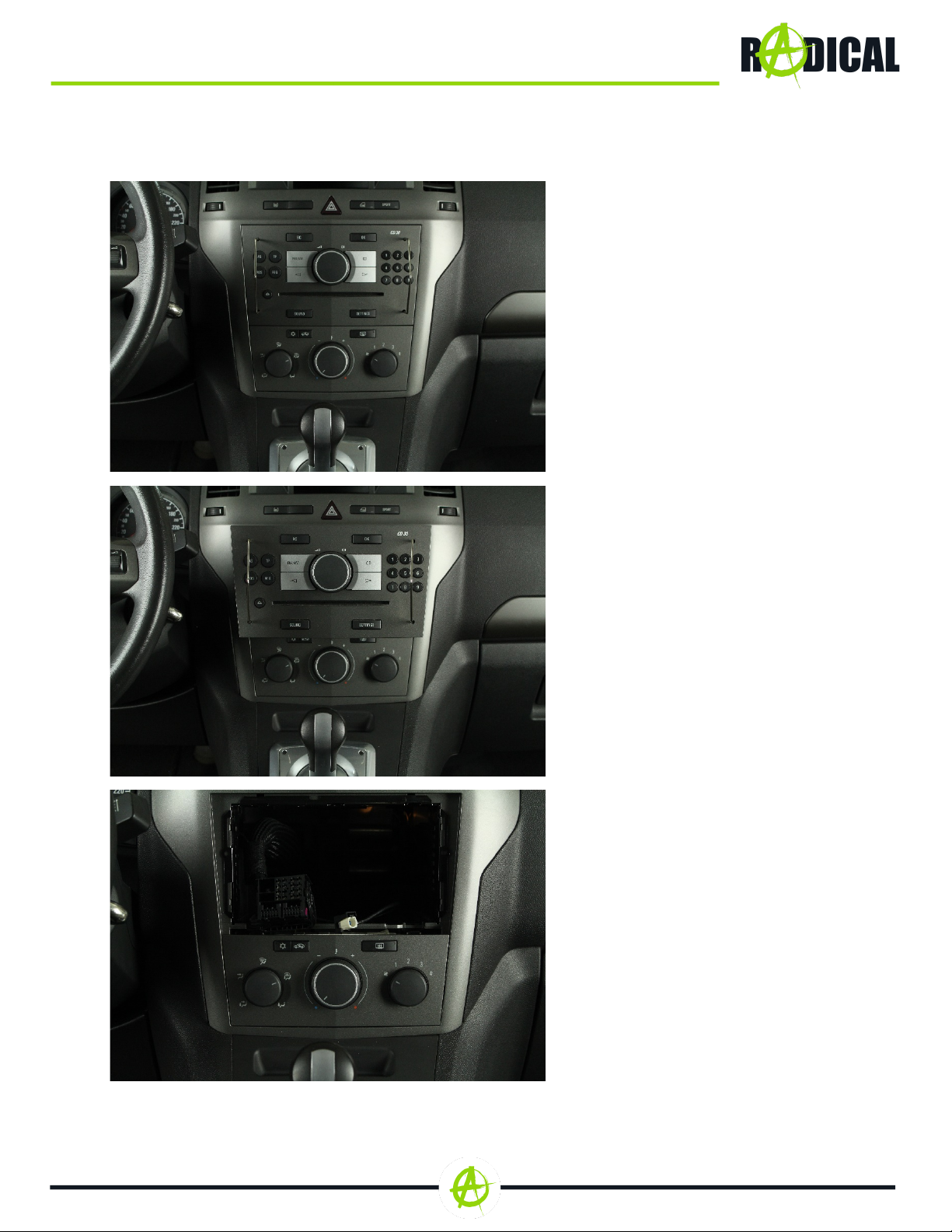

DEMONTAGE UND VORBEREITUNG:
1. Lösen Sie mit dem beiliegenden
Entriegelungswerkzeug (Nr. 14) Ihr
Werksradio aus dem Radioschacht.
Hierzu müssen die zwei
Entriegelungsschlüssel eingeführt
werden.
2. Das Gerät sollte sich nun ohne
Kraftaufwand herausziehen lassen.
3. Um das Gerät vollständig aus dem
Geräteschacht entfernen zu können,
müssen Sie zuvor alle
Steckanschlüsse (z.B.
Hauptanschlusskabel,
Antennenkabel, etc.) auf der
Geräterückseite trennen. Legen Sie
das Werksradio zur Seite, um es vor
Beschädigungen zu schützen.

INSTALLATION:

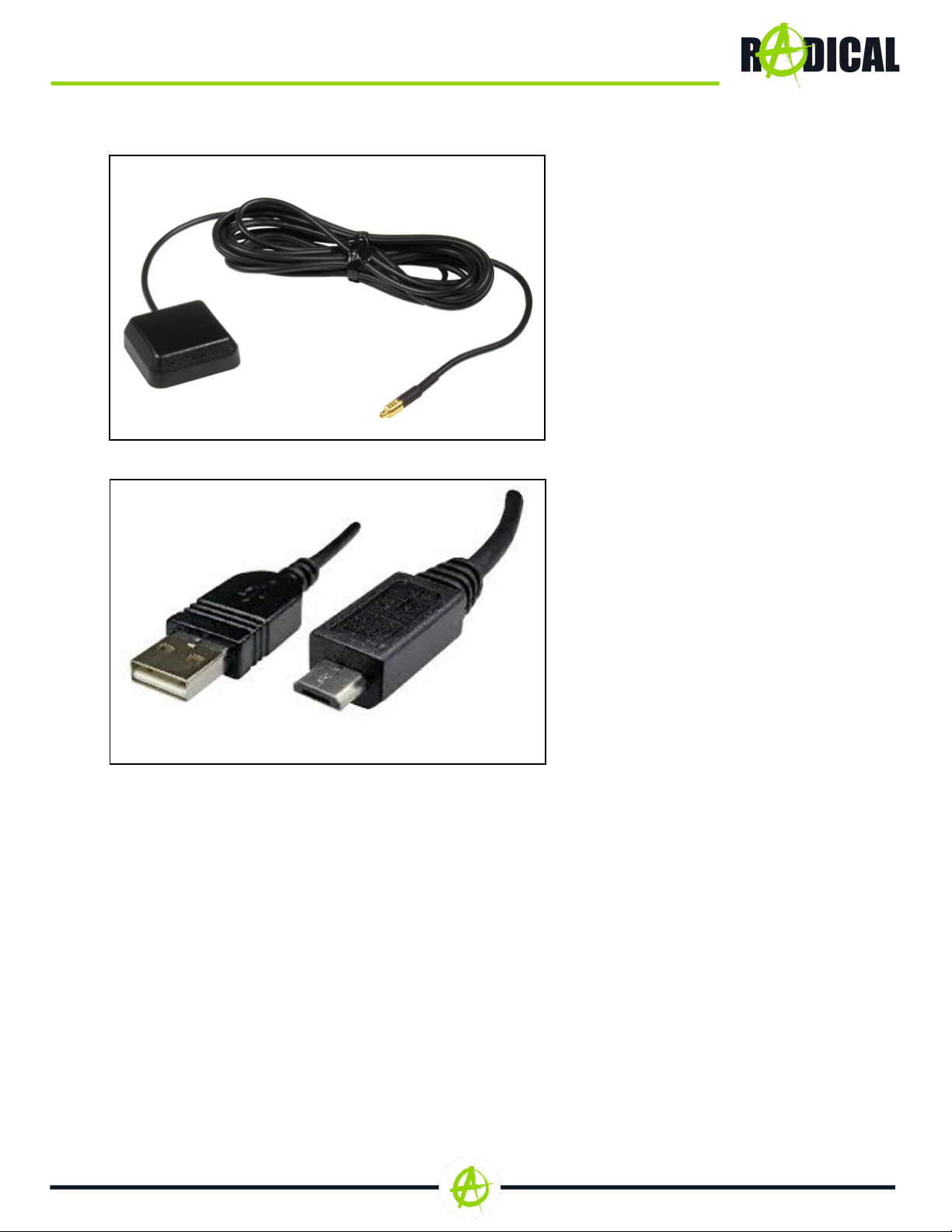

4. Montieren Sie die GPS-Antenne (Nr.
2) an einer geeigneten Stelle und
achten Sie darauf, dass der GPS-
Empfang nicht durch die Abschattung
von metallischen Fahrzeugteilen
negativ beeinflusst wird
(Wärmeschutzverglasung etc.).
Verlegen Sie das Anschlusskabel
anschließend in den Radioschacht.
5. Verlegen Sie die USB-
Verlängerungskabel (Nr. 5, 6) vom
Radioschacht an die von Ihnen
gewünschte Stelle.

6.Verbinden Sie das jeweilige
Hauptanschlusskabel (Nr. 11) des
Radical-Geräts (Nr. 1) mit dem
Stecker des Fahrzeugs und
schliessen Sie den
Verriegelungsmechanismus des
Steckers. Verbinden Sie
anschliessend das CAN-Bus
Interface (Nr. 12) mit dem
Hauptanschlusskabel. Verbinden Sie
alle zuvor in den Radioschacht
verlegten Kabel und die originalen
Antennenkabel mit dem Radical-
Gerät (Nr. 1).

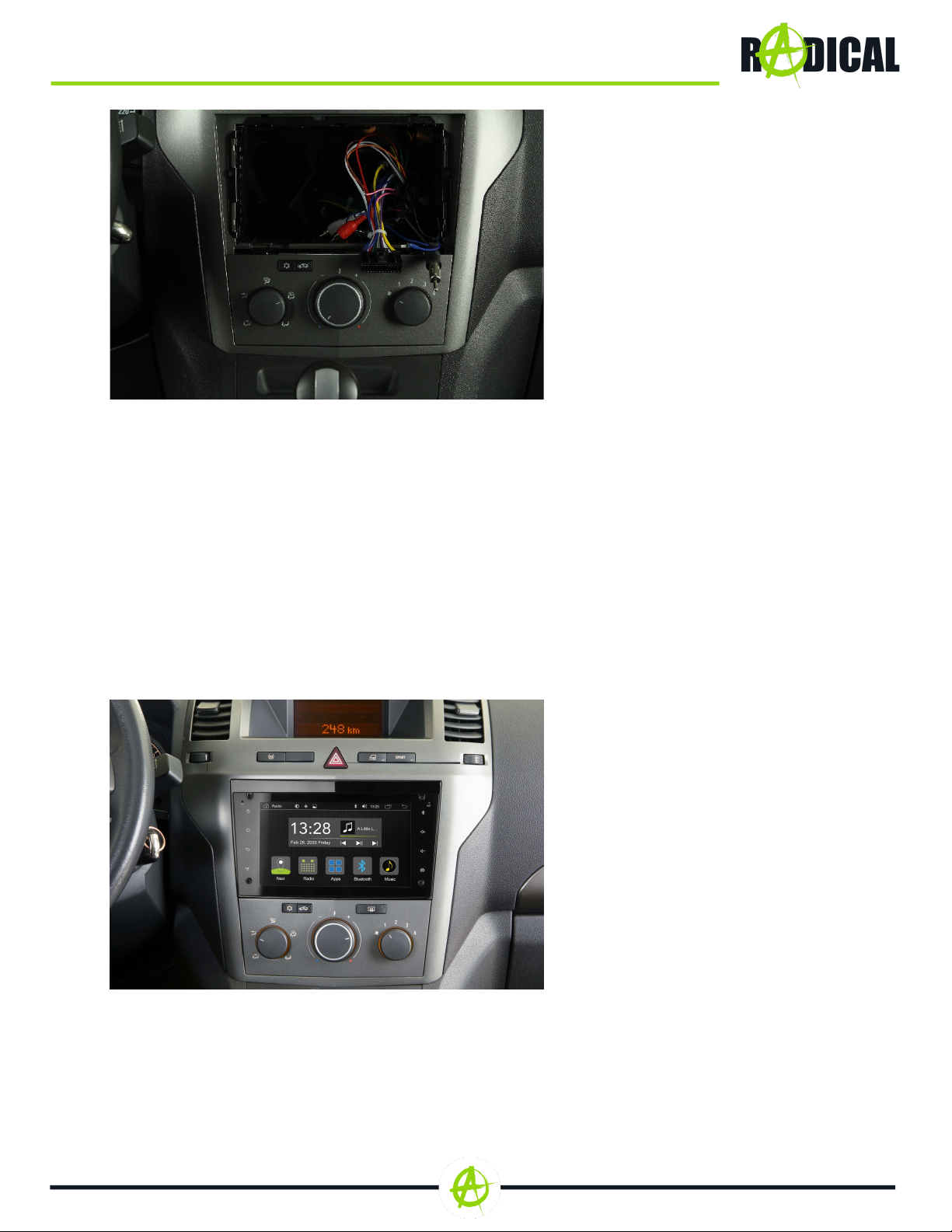

7.Verlegen Sie die diversen
Anschlusskabel des Radical-Geräts
sorgfältig im unteren Bereich der
Radioschachts. Schieben Sie
anschließend das Radical-Gerät
vorsichtig und mit dosierter
Kraftaufwendung zurück in den
Radioschacht. Drücken Sie den R-
C11OP2 soweit nach innen, bis Sie
hören wie die Verriegelung einklickt.
Der Einbau des R-C11OP2 ist hiermit
beendet.

DAB-Antenne
Verlegen Sie das Antennenkabel an der A-Säule herab im Armaturenbrett entlang in den
Radioschacht.
BESTIMMEN DER ANTENNEEINBAUPOSITION

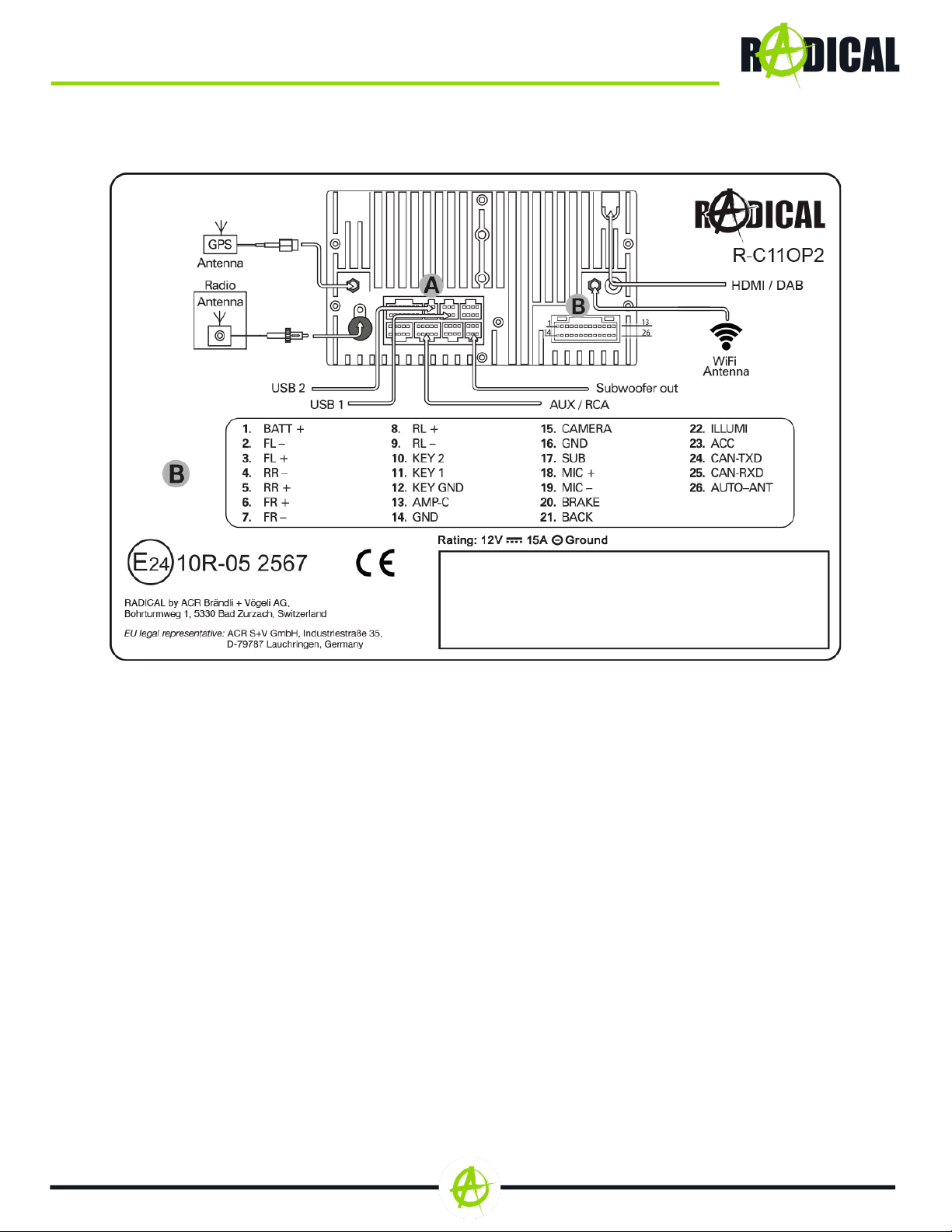

ANSCHLUSSSCHEMA:
My-Radical.com
EU Legal Representative:
ACR S & V GmbH ∙ Industriestraße 35 ∙ D-79787 Lauchringen ∙ Germany
RADICAL ∙ Bohrturmweg 1 ∙ CH-5330 Bad Zurzach ∙ Switzerland
Hiermit erklärt ACR Brändli + Vögeli AG, dass der verwendete Funkanlagentyp der Richtlinie 2014/53/EU
entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse
verfügbar: http://www.acr.ch/de/home/ (siehe Link „Dokumente zur Produktkonformität“ im Fussbereich).

COMPATIBILITY LIST
PLEASE NOTE:
-The installation of the Radical device should be carried out by an authorized installer. Specific
knowledge and tools are required to do the installation. Incorrect installation can cause damage to
the vehicle and the Radical device.
CAUTION:
-The target vehicle must factory configured with an OE radio or navigation systems. The Radical
device is not compatible with vehicles, which are equipped with a hybrid or electro drive.
This device installation manual applies to vehicle platforms appearing in the compatibility list on
the previous page, and in a condition as offered by the respective vehicle manufacturer. Other
differing configurations and installations may result in complications and malfunctions.
THE KIT INCLUDES:
Nr.
Artikel
Menge
1
Radical device
1
2
GPS antenna
1
3
WIFI Antenna
1
4
External BT MIC and Cable
3m
1
5
USB Cable 4P to 4P,USB-B
Female, Purple
1
6
USB Cable 4P to 6P,USB-B
Female, Green
1
7
AUX+RCA Cable 10PIN
1
8
SUBWOOFER Cable
1
9
Fuse 15A250V
1
10
Installation Tool Plastic
Handle
1
11
Power Cables for OPEL
1
12
CAN BUS for OPEL
1
13
FM antenna adapter single
FAKRA
1
14
Unit Discharge Key
2
15
3M double Sticker
1
16
Quick start guide
1
BRAND
MODEL
TYPE
MODEL YEAR
OPEL
Corsa
D
2006 > 2014
OPEL
Zafira
B
2008 > 2012
OPEL
Astra
H
2007 > 2010
OPEL
Antara
N.A.
2007 > 2015
17DAB Antenna1

EXAMPLE OF INSTALLATION OPEL Zafira
REMOVAL WORK AND PREPARATION:
1. Unlock the OE radio with the unlock
tool (No. 14) contained in the set.
You need to insert two keys.
2. It should be possible to pull out the
radio without applying brute force.
3. To completely remove the OE radio,
all the cables (i.e. main wire harness,
antenna cable etc.) must be
unplugged on the backside of the
device. Put the radio aside in a safe
place, to protect it from damage.

INSTALLATION:
4. Install the GPS antenna (No. 2) in a
suitable position, making sure that
the GPS reception is not adversely
affected by unwanted shielding of
metallic vehicle parts (thermal
insulation glazing, etc.). Then route
the connection cable into the radio
bay.
5.Route the USB extension cable´s
(No. 5, 6) from the radio bay to your
preferred position.

6.Connect the main harness (No. 11) of
the Radical device (No. 1) to the
Fakra connector of the car and close
its locking mechanism. Connect the
CAN bus interface (No. 12) to the
main harness. Connect all the cables
to the Radical device (No. 1), and the
original antenna cables.
7.Neatly arrange the wires to the side,
making room for the Radical device.
Carefully slide it into the radio slot.
Push back the R-C11OP2 until you
hear the clicking sound of the
latching mechanism.
The installation of your R-C11OP2 is
now complete.

DAB antenna
Route the antenna cable downwards along the A-pillar, along the dashboard and into the
radio bay.
WORKING OUT THE INSTALLATION POSITION OF THE ANTENNA

CONNECTION DIAGRAM:
My-Radical.com
EU Legal Representative:
ACR S & V GmbH ∙ Industriestraße 35 ∙ D-79787 Lauchringen ∙ Germany
RADICAL ∙ Bohrturmweg 1 ∙ CH-5330 Bad Zurzach ∙ Switzerland
Hereby, ACR Brändli + Vögeli AG declares that the type of radio equipment used complies with the
2014/53/EU Directive. The full text of the EU Declaration of Conformity is available at the following Internet
address: http://www.acr.ch/en/home/ (see link „Product Conformity Documents“ in the footer are of the page).
