Radijator COMPACT20.1 User manual

1
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
Kotao na
BIOMASU
Heating boiler
BIOMASS
operated
SRB –ENG
OPŠTA UPOZORENJA
Nakon uklonjenog pakovanja uveriti se u kompletnost isporuke, i u slučaju nedostataka,
obratiti se prodavcu koji je prodao kotao
Kotao mora biti upotrebljen isključivo za namenu koju je predvideo proizvođač.
Isključuje se bilo kakva odgovornost od strane proizvođača za štetu uzrokovanu
osobama, životinjama ili stvarima, u slučaju grešaka pri montaži, regulaciji, održavanju
ili nepravilnom korišćenju.
U slučaju curenje vode isključiti uređaj sa električnog napajanja, zatvoriti napajanje
vodom i obavestiti ovlašćeni servisi ili ovlašćenog montera.
Ovo uputstvo je sastavni deo uređaja i mora se čuvati sa pažnjom i mora UVEK pratiti
uređaj i u slučaju promene vlasnika ili korisnika ili u slučaju priključenja na drugu
instalaciju. U slučaju oštećenja ili nestanka tražiti novi primerak od ovlašćenog prodavca.
INSTRUKCIJE / INSTRUCTION MANUAL
Montaža,korišćenje i održavanje kotla/ Assebly,use and maintenance of heating boiler
SERIJE COMPACT
SERIES COMPACT

2
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
SADRŽAJ:
1. Važna upozorenja;
1.1 Minimalna udaljenost od zapaljivih materijala;
2. Opis kotla COMPACT20.1;
3. Montaža;
3.1 Opšta upozorenja;
3.2 Mere i uređaji bezbednosti kod kotla COMPACT20.1;
3.3 Kotlarnica;
3.4 Priključak na dimnjak;
4. Presek kotla COMPACT20.1 sa opisom elemenata;
5. Šema vezivanja automatike;
6. Tabela sa tehničkim podacima;
7. Hidraulična šema;
8. Start rada kotla COMPACT20.1 i održavanje;
8.1 Displej automatike;
8.2 Kratko uputstvo za upotrebu automatike;
8.3 Start rada kotla COMPACT20.1;
8.4 Greške prilikom startovanja i u toku rada kotla COMPACT20.1;
8.5 Održavanje i čišćenje kotla COMPACT20.1;
8.6 Natpisna pločica;
8.7 Izjave;
8.8 Nalepnice;
8.9 Proizvođač;
9. Garancija.

3
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
1. Važna upozorenja
OPŠTA UPOZORENJA
Nakon uklonjenog pakovanja uveriti se u kompletnost isporuke, i u slučaju nedostataka,
obratiti se prodavcu koji je prodao kotao.
Kotao mora biti upotrebljen isključivo za namenu koju je predvideo proizvođač.
Isključuje se bilo kakva odgovornost od strane proizvođača za štetu uzrokovanu
osobama, životinjama ili stvarima, u slučaju grešaka pri montaži, regulaciji, održavanju
ili nepravilnom korišćenju.
U slučaju curenje vode isključiti uređaj sa električnog napajanja, zatvoriti napajanje
vodom i obavestiti ovlašćeni servis ili ovlašćenog montera.
Ovo uputstvo je sastavni deo uređaja i mora se čuvati sa pažnjom i mora UVEK pratiti
uređaj i u slučaju promene vlasnika ili korisnika ili u slučaju priključenja na drugu
instalaciju. U slučaju oštećenja ili nestanka tražiti novi primerak od ovlašćenog prodavca.
VAŽNA UPOZORENJA
Podsećamo da korišćenje uređaja na biomasu koji imaju kontakt sa električnom energijom i
vodom zahtevaju poštovanje sigurnosnih mera i to:
Zabranjeno je korišćenje kotla od strane dece i osoba sa ograničenim mogućnostima bez
pratnje.
Zabranjeno je korišćenje kotla na instalacijama sa radnim pritiskom većim od 3 bara i
radnom temperaturom većom od 110˚C.
Zabranjeno je korišćenje lako zapaljivh goriva (alkohol, nafta).
Zabranjeno je odlaganje lako zapaljivih materijala u blizini kotla i u blizini vrata za
loženje. Pepeo se mora odlagati u zatvorene i nezapaljive spremnike.
Zabranjeno je spaljivanje otpada i materijala čije sagorevanje prouzrokuje plamen ili
opasnost od eksplozije (npr. plastične kese, piljevinu, ugljenu prašinu, blato itd.)
Zabranjena je bilo kakva intervencija tehničkog lica (naročito se to odnosi na zamenu
grejača ili proveru ispravnosti nekog drugog el. uređaja...) ili čišćenja, pre nego se kotao
isključi sa električnog napajanja i to izvlačenjem utičnice iz glavnog mrežnog napajanja.
Zabranjena je izmena sigurnosnih elemenata.
Zabranjeno je zatvaranje ventilacionih otvora na prostoriji u kojoj se nalazi kotao.
Ventilacioni otvori su neophodni za pravilno sagorevanje.
Zabranjeno je izlaganje kotla atmosferskim neprilikama.Ovaj uređaj nije predviđen za
spoljnu montažu.
Zabranjeno je isključivanje uređaja ukoliko spoljna temperatura može da padne ispod
nule po Celzijusu ( opasnost od smrzavanja ).

4
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
Zabranjeno je stavljanje prstiju i drugih predmeta kroz otvore na spoljnim delovima
oplate uređaja.Unutar oplate su elektro komponente i provodnici pod naponom kao i
uređaji koji se mehanički pokreću (motor reduktor i ventilator).Kontakt sa njima može da
dovede do strujnog udara i mehaničkih povreda.
U slučaju intervencije na bilo kom elektro uređaju kotla, ceo uređaj isključiti sa elektro
instalacije i to tako što se izvadi utičnica iz mrežnog napajanja.
Rad sa uređajem kotla zabranjen je ljudima sa posebnim potrebama (uključujući i decu)
kako fizičkim tako i mentalnim, osim uz nadzor staratelja i ljudi koji su odgovorni za
njihova ponašanja.
Deca moraju biti pod nadzorom staratelja kako se ne bi igrala sa uređajem kotla.
Ako je oštećena strujna zaštita, mora biti zamenjena u samoj fabrici i servisirana od
strane ovlašćenog servisera ili kvalifikovanih ljudi da bi se izbegao rizik od strujnog
udara.
1.1 Minimalna udaljenost od zapaljivih materijala
Obezbedite odgovarajuću udaljenost od zapaljivih materijala, ako je potrebno obezbediti
zaštitu istih.
Minimalna udaljenost od zapaljivih materijala je propisana zakonom- molimo da se o
tome raspitate kod stručnih lica, koja se bave grejanjem, i dimničara.
Minimalna udaljenost kotla i cevi za odvod dimnih gasova od slabo i prosečno gorivih
materijala treba da bude najmanje
100mm.
Minimalno rastojanje od lako
zapaljivih materijala je 200mm, a
isto važi i za materijale čija
zapaljivost nije poznata.
Opasnost od požara!
Skladištenje zapaljivih materijala i
tečnosti u blizini kotla je
zabranjeno.
Obavezno upozorite korisnike o
potrebnoj minimalnoj udaljenosti
zapaljivih materijala od kotla.

5
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
2.Opis kotla COMPACT20
COMPACT 20.1 namenjen je sagorevanju drvenog peleta. Drveni peleti su dobijeni od 100%
celuloze. Ostaci drveta pod visokim pritiskom su sabijeni u pelet prečnika 6mm i dužine 2-3cm.
Pelet treba pravilno skladištiti i to na suvom mestu da bi se obezbedilo efikasno sagorevanje.
Kotao COMPACT20.1 koristi pelet prečnika 6mm, dužine 5-30mm i vlažnosti do 10% izrađen
po standardu EN 14962-2.Ukoliko pelet nije po navedenom standardu ili je tokom skladištenja
ili transporta došlo do pogoršanja njegovog kvaliteta, Radijator inženjering kao proizvođač ne
može da preuzme odgovornost za loš rad. U takvim situacijama dolazi do grešaka u paljenju,
nagomilavanja peleta i ispadanja iz prostora za sagorevanje, nedovoljne snage itd.
COMPACT20.1 se instalira u kotlarnici,s tim što ima prednost u situacijama gde su potrebne što
kompaktnije dimenzije.Ukupna širina je 870mm, a lakom demontažom može da se pretvori u
dva dela,kotlovski širine 580 mm i silos 290mm.
Montira se na klasični dimnjak minimalnog prečnika 140mm.Dimnjak mora da zadovoljava i sve
ostale standarde kao kod klasičnih kotlova o čemu je više rečeno u poglavlju montaža.
Nominalna snaga COMPACT20.1 prema standardu EN303-5 je 22 kW.
U okviru kotla instalirani su i odgovarajuća cirkulaciona pumpa i ekspanziona posuda od 10
litara. Kotao se isporučuje i sa mehaničkim sigurnosnim i odzračnim ventilom.
Kotao poseduje i izmenjivač za ugradnju ventila za termičko osiguranje oticanjem.
Sagorevanje peleta se vrši po principu nasipnog ložišta.Ceo proces je vođen automatikom koja
dozvoljava odabir jedne od 5 nivoa snaga. Moguće je priključiti sobni termostat i isprogramirati
periode starta rada i cikluse mirovanja za 7 dana.

6
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
Slika1. Presek tela kotla
KONSTRUKCIJA
Kotlovski izmenjivač je cevni tropromajni i izgrađen je od materijala koji po debljinama i
kvalitetu materijala odgovaraju standardu EN303-5.Već fabričkim dimenzijama COMPACT20.1
je prilagođen manipulaciji u malim prostorima.Veoma je važno da ako je potrebno, moguće je na
samom terenu ceo uređaj rastaviti na odvojene sklopove kotlovskog izmenjivača,silosa i pelet
transportera.Tom prilikom mora se odvojiti i cirkulaciona pumpa, kao i ekspanziona posuda.
Pelet transporter se sastoji od pužne osovine napravljene od INOX-a i pogona motor reduktora
velikog obrtnog momenta od 50Nm, a veoma male instalisane snage 40W.
Silos je zapremine 50 kg peleta.Komora za sagorevanje je napravljena od vatrootpornih
materijala. Presek kotla i pomenute delove videti na slici 1.

7
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
3.Montaža
3.1 Opšta upozorenja
Kotao mora biti pravilno postavljen zbog pravilnog rada!
Kotao se isporučuje sa spoljnom oblogom koja sadrži izolaciju debljine 30mm.
Položaj silosa i mehanizma za transport peleta je standardno uvek na desnoj strani u odnosu na
kotao, i nemoguće je isti promeniti na levu stranu. Elektro priključci su konektorskog tipa tako
da za njihovo rastavljanje i ponovno sastavljanje nije potrebno osoblje specijalizovane elektro
struke.
Maksimalni radni pritisak kotla je 3 bar-a, minimalni 1 bar, a maksimalna radna
temperatura kotla je 110 C.
Kotao je sa ventilatorom, automatikom, elektro grejačem i pumpom i svi ovi
uredjaji koriste napajanje 230V,tako da nepravilno instaliranje i neoprezno rukovanje
mogu da ugroze ljudski život strujnim udarom.
Kotao na čvrsto gorivo i prinudnom promajom treba instalirati prema važećim
normama i zakonskim propisima.Svaka izmena ili na mehaničkoj konstrukciji ili na
električnoj instalaciji smatraće se narušavanjem garancijiskih uslova i dovešće do njenog
narušavanja.
Prilikom montaže na hidrauličku instalaciju kotao mora biti obezbeđen na propisan
način od prekoračenja maksimalne radne temperature i pritiska.
Za propisnu montažu odgovoran je instalater centralnog grejanja koji priključuje
kotao na hidraulički sistem.
Radijator inženjering , kao proizvođač kotla, ne preuzima nikakvu odgovornost za
štete prouzrokovane lošim instaliranjem kotla.
Prilikom bilo kakve intervencije na elektro uređajima kotla COMPACT20.1, ceo
sistem isključiti sa glavnog mrežnog napajanja.
Osnovni zahtevi koje treba ispoštovati prilikom montiranja su:
- Kotao može da bude priključen na otvoreni sistem centralnog grejanja, ali i na zatvoren
sistem centralnog grejanja. U slučaju priključenja na zatvoreni sistem, preporučuje se

8
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
ugradnja ventila za termičko osiguranje oticanjem,što je određeno i odgovarajućim
zakonima svake države u kojoj se kotao priključuje.
- Kotao mora da se nalazi na sigurnoj udaljenosti od lako zapaljivih materijala.
Kotao mora biti dovoljno udaljen od mogućih prepreka u kotlarnici radi čišćenja i

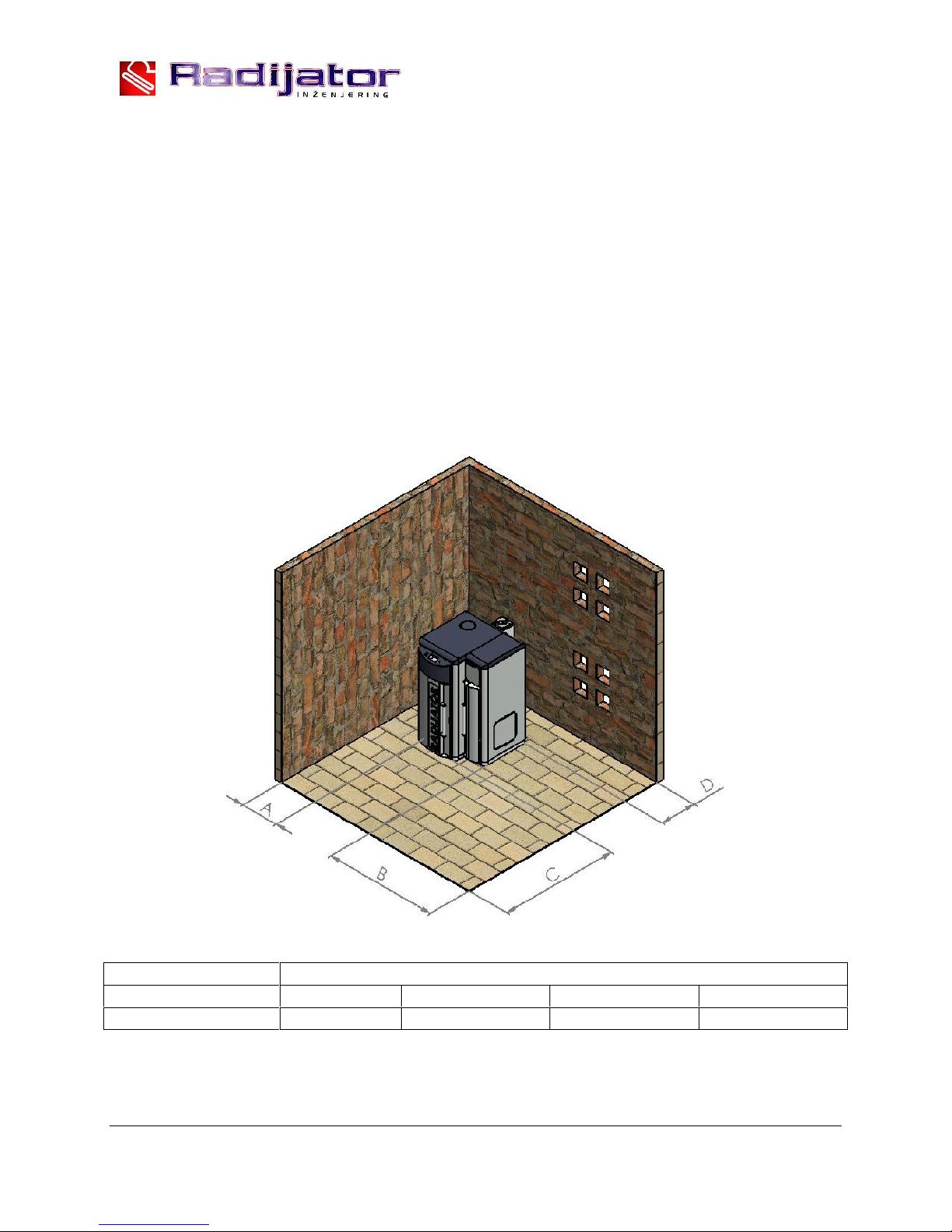

održavanja.Pogledaj sliku 8.
-Električno napajanje kotla je 230V i 50Hz i priključenje svih uređaja koje kotao sadrži
treba uraditi prema važećim propisima i priključenje radi lice sa odgovarajućim
ovlašćenjem.
-Priključenje na dimnjak takođe se radi prema obavezujućim propisimal, kao i
preporukama proizvođača što se može videti u narednom tekstu.
3.2 Mere i uređaji bezbednosti kod kotla COMPACT20.1
Za bezbedan rad kotla COMPACT20.1 ugrađeni su sledeći elementi ipotrebno ih je održavati
ispravnim:
Ventil sigurnosti na pritisak, odzračni ventili i manometar;
Termostati u automatici koja reguliše rad kotla COMPACT20.1
Ventil sigurnosti na pritisak (slika 2), odzračni ventili (slika 3) i manometar (slika 4):
Slika 2. Sigurnosni ventil Slika 3. Odzračni ventil Slika 4. Manometar
Ventil sigurnosti (slika 2)na pritisak je već fabrički namontiran na kotao COMPACT20 i
nazivnog je prečnika 1/2 cola , baždaren na maksimalno 3 bara.
Ovaj sigurnosni element koji spada u grupu limitatora pritiska mora da bude takve
konstrukcije da izdrži i kratkotrajna prekoračenja i temperature i pritiska, kao i određen
sadržaj glikola u tečnosti za grejanje.
Ovaj sigurnosni element mora da podleže i periodičnim ponovnim baždarenjima o čemu
investitor tj. korisnik kotla mora da poseduje validnu dokumentaciju.
Preporučuje se i ugradnja manometra (slika 4) na hidrauličkoj instalaciji.
Ventil sigurnosti mora biti montiran na najvišoj tački kotla i direktno na kotlu bez bilo
kakvog cevovoda ili bilo kojih drugih elemenata između. Za ovu svrhu postoji i
posebno predviđen priključak.Strogo je zabranjeno bilo kakvo reduciranje prečnika
ovog priključka prilikom servisiranja i postavljenje novog ventila sigurnosti.

9
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
Ispusni tj. izduvni deo ventila sigurnosti (ukoliko korisnik želi da je namontira) mora da
bude od cevi čiji je prečnik najmanje jednak nazivnom prečniku ispusnog dela
ventila.Takođe dozvoljeno je za njegovu izradu koristiti najviše jedan luk radijusa r >
3d.
Sigurnosni ventil mora posedovati nazivnu pločicu i na njoj sledeće podatke:
- naziv proizvođača;
- oznaka tipa sigurnosnog ventila/godina ispitivanja;
- nazivni protok;
-podatak za koji toplotni učinak je sigurnosni ventil podešen;
-najviši pritisak otvaranja tj. 3 bara.
Obavezna je provera ispravnosti rada u određenim vremenskim periodima kao i ponovna
baždarenja od strane sertifikovanih firmi. Ove obaveze se sprovode u skladu sa zakonom
svake zemlje u kojoj je kotao namontiran. Obavezno čuvati pisani dokument o podacima
zadnjeg baždarenja sigurnosnog ventila.
Na povratnom vodu montirati barem još jedan ventil sigurnosti na pritisak.
Zajedno sa ventilom sigurnosti na pritisak u istu sigurnosnu grupu spada i odzračni ventil
(slika 3). Na uređaju postoje dva takva ventila.Jedan je na najvišoj tački kotla, a drugi na
najvišoj tački sabirnika gde se račvaju vod tople vode i ekspanziona posuda.
Ventil termičkog osiguranja oticanjem (slika 5)
Slika 5. Ventil termičkog osiguranja
Ovaj sigurnosni element ima takođe ulogu ograničivača temperature. U daljem tekstu
biće označen sa skraćenicom VTO.
U nekim ekstremno opasnim situacijama prelaz vode u vodenu paru je takav da ventili
sigurnosti za pritisak nisu dovoljni da obezbede sigurnost hidrauličkog sistema. Iz ovog
razloga je obavezna ugradnja VTO. U zavisnosti od zakonskih regulativa zemalja u
kojima se kotao montira, VTO je potrebno ugraditi samo za snage veće od određenih ili
za svaku snagu kotla obavezno ugraditi VTO.
Mesto ugradnje prikazano je na šemi montaže kotla na instalaciju i na slici 6.
U kotlu se isporučuje bakarna spirala tako da je potrebno koristiti VTO sa izmenjivačem
kao na slici 6. Do VTO-a se dovodi hladna sanitarna voda. Kada sonda VTO-a ima
informaciju da je temp. preko 95°C VTO se otvara i voda prolazi kroz bakarnu spiralu.
Posle izvesnog vremena temp. vode u kotlu se vraća na normalnu.
Jedan priključak spirale koristimo za VTO, a drugi za ispust vode koja je prošla kroz
spiralu. Koji je priključak spirale za VTO, a koji je ispusni je nebitno. Obavezno je
pridržavati se uputstava ugradnje koje je dao proizvođač VTO.
Obavezno u određenim vremenskim periodima proveravati funkciju VTO.

10
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
Kao što je već rečeno jedan kraj VTO je za montažu na izmenjivač kotla, a do drugog
se dovodi hladna voda pod pritiskom. Naročito je bitno da protok te vode bude
neometan i pri nestanku el. energije.
Ukoliko je nemoguće obezbediti dotok hladne sanitarne vode i pri nestanku
el.energije, obavezno kotao priključiti na otvoren sistem.
Fabrički postavljeni sigurnosni elementi
Prikaz postavljanja termičkog osiguranja (obavezan ako se radi o zatvorenom krugu grejanja)
Slika 6.Prikaz postavljanja sigurnosnih elemenata

11
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
Termostati u automatici kotla
Slika 7.
U samoj automatici koja vodi proces sagorevanja i utiče na rad dva kruga grejanja postoje dva
termostata.Oba su slične konstrukcije kao termostat prikazan na slici 7. i imaju i sigurnosne
funkcije kao limitatori temp. vode u kotlu.Zbog sigurnosne uloge u funkcionisanju kotla oba
termostata imaju nezavisne sonde za merenje temperature vode.
Prvi termostat je tzv. radni i on služi da ograniči temperaturu do nivoa koji želi korisnik.
Drugi termostat je sigurnosni jer prekida rad ventilatora koji pospešuje plamen,odnosno dodaje
novu energiju.Sigurnosna temperatura je ograničena na 95 stepeni Celzijusa.
Pumpa za grejanje ima veoma važnu bezbednosnu funkciju i fabrički je povezana
sa elektro napajanjem preko automatike i iz sigurnosnih razloga.Kada temp. vode u kotlu
dostigne kritičnu vrednost od 95 stepeni Celzijusa ventilator staje sa radom, ali pumpa se
obavezno uključuje kako bi razmenila toplotu vode kroz radijatore.

12
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
3.3 Kotlarnica
Kotlarnica mora biti obezbeđena od smrzavanja.
Podloga za kotao u kotlarnici mora biti od nezapaljivog materijala.Preporučene vrednosti
udaljenosti sve četri strane kotla u odnosu na zidove kotlarnice ili neka druga kruta tela
(akumulacioni bojler, itd.)prikazane su na slici 8.Ove vrednosti udaljenosti omogućavaju siguran
pristup prilikom loženja,dovoljan prostor za čišćenje i nesmetan pristup ventilatoru i ventilu za
punjenje i pražnjenje. Kotao sa svoje leve strane treba da bude udaljen od zida 200mm tj.onoliko
koliko je potrebno prostora za priključenje ventila za termičko osiguranje oticanjem. Ako se
ventil ne ugrađuje onda prostor može da bude i manji. Prostor sa desne strane kotla, koji se
preporučuje da bude barem 1000mm, bitan je iz razloga kako bi korisnik prišao zadnjem delu
kotla.Takođe ovaj prostor je potreban i za eventualno vađenje mehanizma za pelet radi
periodičnog održavanja.Prostor iza kotla bitan je zbog montaže na hidraulički sistem ali i zbog
eventualne demontaže sistema za elektro potpalu. Kotlarnica mora da poseduje dovoljne
otvore za ventilaciju kako za svež vazduh tako i za odvođenje istrošenog vazduh.
Slika 8. Pozicioniranje kotla u kotlarnici
DIMENZIJE
Tip kotla
A (mm)
B (mm)
C (mm)
D (mm)
COMPACT20.1
200
1000
1000
800
Ukupna površina ovih otvora je minimalno 150cm² za snage do 50kW, a za snagu preko 50kW
površina mora biti veća za jos 2cm² po kilovatu.

13
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
A=150cm²+
)50(
22kWQ
kW
cm n 
n
Q
= moguće snage preko 50kW.
Nedostatak dovoljne ventilacije u kotlarnici može da uzrokuje više problema u radu kotla.Glavni
problem je nemogućnost postizanja visoke temperature izlazne vode tj.ne postizanje maksimalne
snage što dovodi do kondezovanja u kotlu.
Uzeti u obzir neophodan minimalni prostor koji je potreban za prilaz sigurnosnim
elementima i za izvršenje operacija čišćenja i redovnog remonta.
Utvrditi da li je stepen električne zaštite u skladu sa karakteristikama prostorije u kojoj ce
kotao biti smešten.
Zabranjeno je izlaganje kotla atmosferskim neprilikama.Sam kotao nije predviđen za
spoljnu montažu i ne sadrži sistem protiv smrzavanja.
Zabranjeno je zatvaranje ventilacionih otvora na prostoriji u kojoj se nalazi
kotao.Ventilacioni otvori su neophodni za pravilno sagorevanje.

14
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
3.4 Priključenje na dimnjak
Kotao COMPACT 20.1 radi sa prinudnom promajom i to jednog ventilatora, ali ipak treba
ispoštovati pravila za odabir dimnjaka kao da se radi o kotlu sa blagim potpritiskom u ložištu na
neko drugo gorivo,kao na lož ulje na primer.Poprečni presek dimnjaka treba da bude 140mm
(slika 9).U suprotnom može doći do problema u radu,naročito u fazi potpale i u režimu rada na
čvrsto gorivo.
Preporuka je da prečnik dimnjaka bude barem jednak prečniku dimnjače kotla, a minimalna
visina 7 do 8 metara, sve u zavisnosti od pokrivenosti dimnjaka nekim drugim visokim
građevinama pored njega.Najoptimalnije postavljanje kotla na dimnjaču prikazano je skicom.

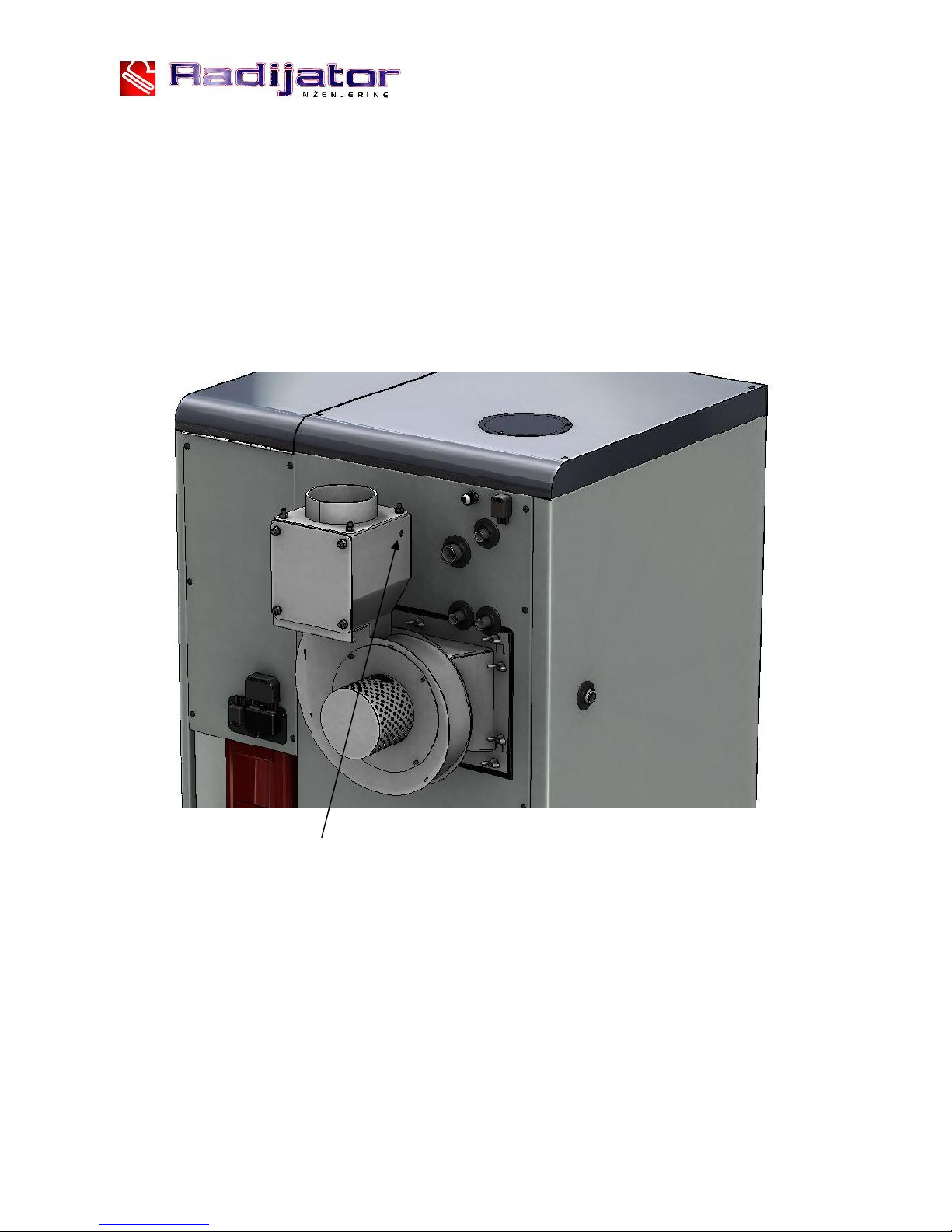

Mesto gde je fabrički postavljena sonda dimovodnih gasova

15
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
Slika 9. Prikaz priključenja na dimnjak i prikaz položaja sonde na dimnjači
Treba izbegavati ako je moguće lukove,a ako nije onda je maksimalni broj lukova(1).Dimni
kanal od kotla do dimnjaka poželjno je izolovati,posebno ako ima lukova i dužih deonica.
U kućištu ventilatora izduvnih gasova fabrički je ugrađena sonda dimnih gasova.Pre puštanja u
rad proveriti da li je posle transporta još uvek na svom mestu, jer bez pravilno postavljene sonde
nema ni rada kotla. Potrebna promaja dimnjaka je 20Pa.
Sam dimnjak treba da je napravljen od keramičkih cevi,oko njih treba da je izolacija debljine 3-
5cm i zadnji spoljni sloj je cigla ili specijalni dimnjački elementi.Ako dimnjak ipak nije od
keramike već od cigle, površina svetlog preseka takvog dimnjaka mora da bude 30% veća nego
ovakva površina keramičkog dimnjaka.
Dimnjak mora da ima i vratanca za čišćenje i ona moraju dobro da dihtuju.Izlaz dimnjaka na
krovu mora da bude po određenim propisima.Razlikuju se dva slučaja:ako je ugao krova manji
od 12 ْ◌ i ako je ugao krova veci od 12 ْ◌.Za ugao manji od 12 ْ◌ visine dimnjaka iznad krova je
1m, a za ugao veci od 12 ْ◌ treba pogledati skicu.Dimnjak treba redovno da se čist ili barem
jedanput godišnje.

16
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
Ukoliko dimnjak nije propisne visine,poprečnog preseka ili ako se ne čisti
moguće su komplikacije u radu kotla.Pre svega nije moguć visokotemperaturni
rezim rada,tj.nema maksimalne radne snage,a posledice toga je pojava
kondezacije što utiče na radni vek kotla.
Slab dimnjak je glavni razlog da u toku potpale kotla ili u toku rada
imamo pojavu dima na gornjim ili donjim vratima,naročito pri većim brojevima
obrtaja ventilatora.

17
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
4. Presek kotla COMPACT20 sa opisom elemenata
Slika 10. Presek sa opisom elemenata

18
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
Opis (slika 10):
1. Izmenjivač kotla (telo kotla);
2. Donja vrata za čišćenje šolje za sagorevanje i donjeg dela izmenjivača kotla;
3. Gornja vrata za čišćenje gornjeg dela cevnog izmenjivača kotla;
4. Šolja za sagorevanje;
5. Elektro grejač;
6. Cev za dovod svežeg vazduha za sagorevanje;
7. Dozator;
8. Motor;
9. Cirkulaciona pumpa;
10. Ekspanzina posuda 10L;
11. Silos;
12. Fleksibilna veza;
13. Automatika;
14. Sigurnosni ventil;
15. Odzračni ventil;
16. Dimnjača.

19
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
5. Šema vezivanja automatike
Slika 11. Šema povezivanja automatike

20
36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
Sve linije koje su prikazane isprekidano na šemi spoljnih priključenja su provodnici koje je
potrebno da instalira tehničko lice prilikom priključenja spoljnih uređaja na automatiku kotla.
Sva priključenja dodatnih uređaja tehničko lice obavlja preko tropolnog konektora koji se nalazi
na zadnjem delu kotla. Tropolni konektor je za priključenje sobnog termostata što je prikazano
na nalepnici samog konektora.
Sedmopolni konektor je za priključeni mrežni kabal, dok je preko drugog tropolnog konektora
(pored sedmopolnog) priključena cirkulaciona pumpa.
Za sobne termostate bitno je da budu sa baterijskim napajanjem tj. da
nemaju na sebi bilo kakav dovod napona 220 V.Na samom termostatu za
povezivanje se koristi NC (normalno zatvoreni kontakt).
U slučaju oštećenja napojnog kabla, radi izbegavanja opasnosti, oštećeni
napojni kabl mora zameniti proizvođač ili njegov ovlašćeni serviser ili neko
kvalifikovano lice za to.
