Rane AM2 User manual

AM2
AUTOMIXER
User Guide English (3–8)
Guía del usuario Español (9–14)
Guide d’utilisation Français (15–20)
Guida per l’uso Italiano (21–26)
Benutzerhandbuch Deutsch (27–32)
A
ppendi
x
English (34)

2

3
User Guide (English)
Introduction
Box Contents
AM2
Power Cable
User Guide
Safety & Warranty Manual
Support
For the latest information about this product
(documentation, technical specifications, system
requirements, compatibility information, etc.) and
product registration, visit rane.com.
For additional product support, visit rane.com/support.
Setup
Quick Start
If you’re setting up the AM2 automixer, then this Quick Start is for you. It’s intended to get your audio
working quickly.
Plug microphones into the Mic Inputs using standard XLR mic cables. Condenser mics need the Mic
+48V switch position. Use the Mic +0V middle position for dynamic mics. Use the Wireless Mic
position when connecting a wireless receiver output.
Connect the Main Output XLR to your amplifier or powered loudspeaker and select the Line switch
position. If the Main Output feeds a microphone input, select the Mic position.
Start with the gray Output Level knob turned all the way down—fully counterclockwise. One at a time
for each mic, talk very loudly with a microphone at an appropriate distance for the application and
adjust the corresponding black Input Level control so the loudest speech just barely flickers the red
overload (OL) indicators. Once the input gains are set, the AM2 automatically controls the mic mix to
avoid feedback. (You won’t need to ride these controls.)
Turn on the amplifier/loudspeaker and turn it up about half way. Also, turn the Output Level knob up
until the volume is appropriate for your application.
If the system feeds back (that horrible squeal), your mics are hearing too much from your
loudspeakers. First try moving the mics farther from the loudspeaker and/or pointing the mics and
loudspeakers away from each other. Next, try turning down the gain on the amplifier or loudspeaker.
If this does not reduce feedback, don’t reach for the black Mic Input knobs, instead turn down the
Output Level.
Daisy-chain up to eight AM2s together by connecting Cascade In to Cascade Out. The Main Output
on each AM2 delivers a gain-sharing automix of its Mic Inputs and all upstream Inputs. This means
the mix of all Mic Inputs is on the Main Output of the last AM2 in the daisy-chain. Though each AM2’s
Output Level control always adjusts the volume of its respective XLR Output, the last Output Level
affects all Mic Inputs to its Main Output including the RAD Port.
If your AM2(s) connect to a Rane Mongoose or HAL, the last AM2 in the cascade needs its RAD Port
connected with a shielded CAT 5e cable (or better) to one of the Mongoose or HAL’s rear panel
Remote Audio Device ports. Some systems may provide a RADX wall plate to connect the RAD Port
cable.
If you have line sources such as iPods®or CD/DVD players you would like to mix with these mics, or
would like USB audio playback or recording, look at the Rane AM1.

4
Connection
Connect the AC power cord last to avoid loudspeakers hurting your sensitive ears.
Mic Inputs
The eight mic jacks are balanced XLR inputs. Unbalanced mics or wiring can also be used with their
inherent lower quality and higher potential for hum and noise. Standard microphone cable with a two-
conductor twisted pair plus a shield is best. Rane follows the AES recommended practice of pin 2
positive (hot), pin 3 negative, and pin 1 to shield. If your microphone is unbalanced (only two
conductors), see the Sound System Interconnection RaneNote on Rane’s website for the proper
cable to use. Or better yet, get a balanced mic.
For condenser microphones, which require phantom power, use the Mic +48V switch position.
Dynamic mics use the center, Mic +0V position. When using a wireless microphone receiver, use the
Wireless Mic position.
Main Output
The Main Output is a mono balanced XLR jack. Connect the Main Output XLR using mic cable to
your amplifier or powered loudspeaker and select the Line position on the adjacent switch. If the
Main Output feeds a microphone snake or mic input, select the Mic switch position.
USB Data Port
Check the AM2 page on Rane’s website for potential firmware updates at rane.com/am2. If there is
an update, follow the instructions on our website.
When using the AM2 with Mongoose Tracker or Halogen software, AM2 firmware is always kept up to
date via the AM2’s RAD Port.
RAD Port
If your audio system delivers the AM2’s Main Output audio mix using Rane’s digital audio transport
technology exiting the RAD Port, connect a shielded Ethernet patch cable to the RAD Port. When the
Rane HAL or Mongoose at the other end of this connection recognizes the AM2’s RAD Port, audio
nirvana is achieved and all four adjacent RAD Port Status indicators illuminate.
Cascade In/Out Ports
Connect a shielded Ethernet patch cable from the Cascade In port to another AM2’s Cascade Out
port to add more mics to the mix of this AM2. All four Cascade In Status Indicators illuminate when
the two devices recognize each other. Connect up to seven more Rane AM2 Automixers for a total of
64 gain-sharing mics. Be certain to connect Cascade Out to Cascade In throughout—otherwise,
nirvana won’t be achieved.

5

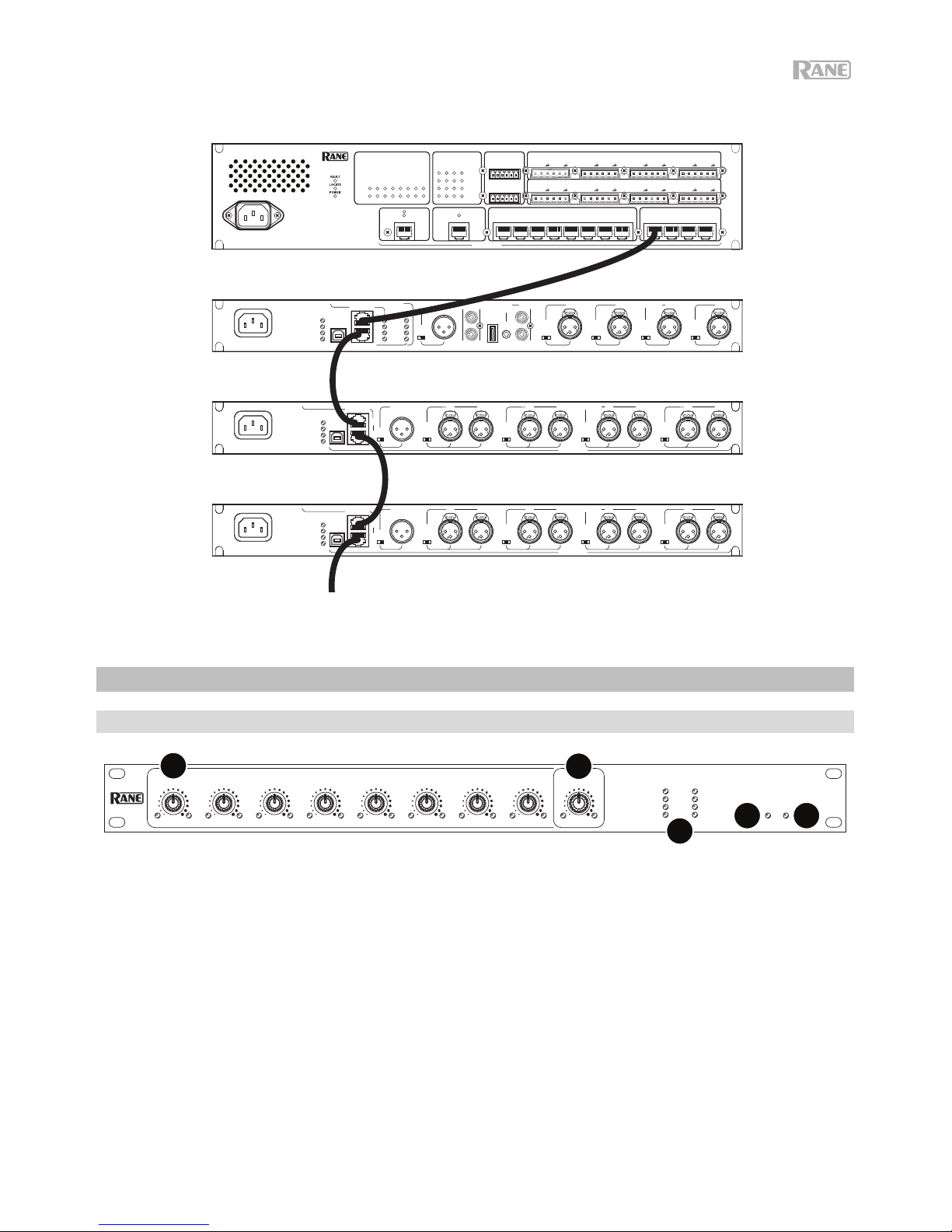

Example
USB
LOCATE
FAULT
POWER
MAIN OUTPUT
RAD PORT
AUX
INPUTS
MIC INPUTS
12341
2
RECORD
USB
AUDIO
POWER
COMM
AUDIO RX
AUDIO TX
MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC
5 VDC @ 500 mA
USB
CHARGE
ONLY
MIC LINE
CLASS 2 WIRING
CASCADE
SHIELDED CAT 5e OR BETTER • 24 VDC @ 100 mA
AM1
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
REMOTE AUDIO DEVICES & DRsDIGITAL REMOTESEXPANSION BUS
ETHERNET
REMOTE AUDIO DEVICES
DIGITAL REMOTES
123412345678
4
12345678
321
LINK
LAN
LINK
COMM
POWER
COMM
POWER
AUDIO TX
AUDIO RX
MIC / LINE INPUTS
LINE OUTPUTS
87 65 43 21
87 65 43 21
RELAY OUT
LOGIC IN
C NC NO C NC NO
G4321G
21
SHIELDED CAT5e OR BETTER 24 VDC @ 100 mA24 VDC @ 50 mA
HAL1
X
CLASS 2 WIRING
CASCADE
RAD PORT
USB
DATA
OUTPUT MIC INPUTS
1235678
MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC
INOUT
USB
LOCATE
FAULT
POWER
CLASS 2 WIRING
MIC LINE
AM2
4
CASCADE
RAD PORT
USB
DATA
OUTPUT MIC INPUTS
1235678
MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC
INOUT
USB
LOCATE
FAULT
POWER
CLASS 2 WIRING
MIC LINE
AM2
4
Items not listed under Introduction >Box Contents are sold separately.
Features
Front Panel
AM2
AUTOMIXER
POWER
LOCATE
OUTIN
CASCADE
RAD
1
MIC INPUTS
SIG OL
2
SIG OLLEVEL
3
SIG OLLEVEL
4
SIG OLLEVEL
5
SIG OLLEVEL
6
SIG OLLEVEL
7
SIG OLLEVEL
8
SIG OLLEVEL
OUTPUT
SIG OLLEVELLEVEL
POWER
COMM
AUDIO RX
AUDIO TX
3
5
12
4
1. Mic Input Level Controls: Adjust the mic input gain. The green Signal indicators denote audio
presence. Overload (OL) indicators warn of excessive signal levels.
2. Main Output Level Control: Adjusts the level of the mix exiting the XLR output and the RAD Port
output. When connected to an AM1 or AM2 Cascade In port, the AM2 Output Level only affects
the XLR Output.
3. Cascade In, Cascade Out and RAD Status Indicators: Prove that proper cable termination and
device configuring has occurred when all four indicators illuminate, when the AM2 is connected to
an AM1 or other AM2s. If any of these are off or flashing, a configuration or wiring error is the
culprit. See the Operation section for details.
4. Locate Indicator: Helps system installers identify a specific AM2 Automixer when using Rane’s
Mongoose Tracker or Halogen software.
5. Power Indicator: Lights whenever adequate power is applied to the unit.
AM2 Automixer
AM2 Automixer
AM1 Automixer
HAL Multiprocessor

6

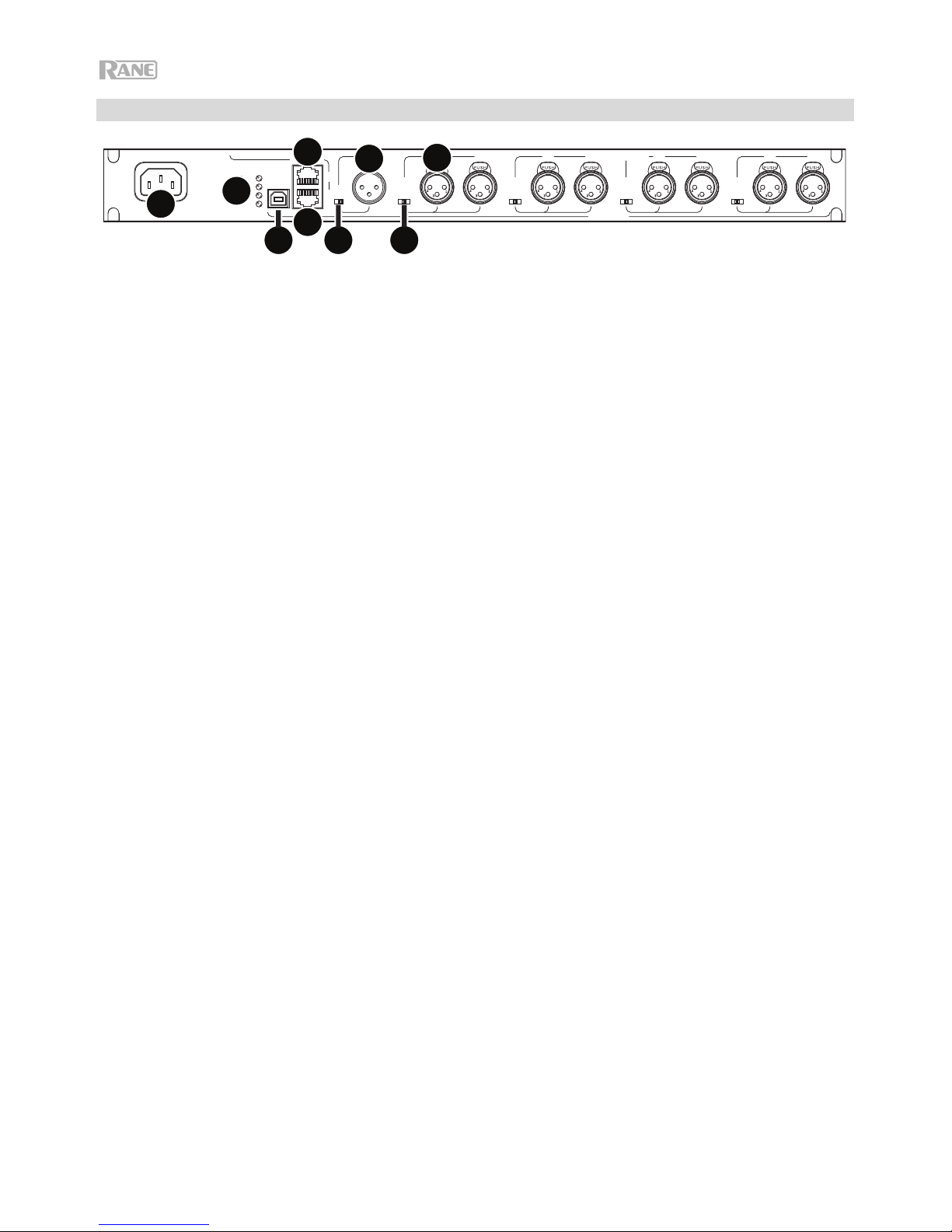

Rear Panel
CASCADE
RAD PORT
USB
DATA
OUTPUT MIC INPUTS
1235678
MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC
INOUT
USB
LOCATE
FAU LT
POWER
CLASS 2 WIRING
MIC LINE
AM2
4
3
5
6
12
47
8
9
1. AC Power IEC input: Receives power to turn on the AM2. Though it is first in this list, it’s best to
connect it last.
2. Status Indicators: Show the state of operation for AM2.
•Fault Indicator: Lights when something goes awry.
•Locate Indicator: Flashes when toggled from the Mongoose Tracker or Halogen software.
When using multiple AM2 devices in a Rane Mongoose or HAL System, this uniquely
identifies a specific AM2.
•USB Indicator: Lights when a Windows or Apple operating system recognizes the AM2 for
firmware updating.
•Power Indicator: Glows when adequate power is received from the AC Power IEC input.
3. USB Data Connector: Allows updating the AM2 firmware should a future need arise. Firmware
updates are made available on the AM2 page at rane.com/am2.
4. Cascade In Port: Permits adding up to 56 more microphones to the AM2’s eight mic inputs using
up to seven Rane AM2 automixers, sold separately. Use shielded Ethernet CAT 5e cable (or
better) connected from the AM2’s Cascade Out. See the Connection section for details.
5. Cascade Out / RAD Port: The Cascade Out Port connects to an AM1 or another AM2’s
Cascade In when combining units for more gain-sharing mics. The RAD Port connects to either
a Rane Mongoose or HAL’s Remote Audio Device port to transport the single-channel, Main Mix
of the AM2 to a Rane HAL Multiprocessor, or a Rane Mongoose.
6. Mic/Line Output Switch: Changes the Main XLR Output to mic-level for feeding the output mix
to a mic input device, or to line-level for feeding line-level input devices.
7. Main Output XLR Connector: Contains the main mix of all mics from this AM2, and all mics from
preceding AM2s, if they are connected using the Cascade ports. The front panel Output Level
control adjusts the level exiting this jack.
8. 3-position Mic Switches: Set the appropriate gain for condenser, dynamic, and wireless
microphone, as well as selecting phantom power for condenser microphones. Each switch
controls a pair of mic inputs, as indicated by the rear panel grouping of two jacks for one switch.
•Mic +48V: Phantom power mic position for condenser mics.
•Mic +0V: Mic position for dynamic mics.
•Wireless Mic: Position intended for wireless mic receiver outputs.
9. Mic Inputs 1–8: Accept dynamic or condenser microphones, or the output of a wireless
microphone receiver. These inputs are optimized for speech and have a fixed 80 Hz low-cut and 7
kHz high-cut filter. Both filters are 2nd-order Butterworth filters.

7
Operation
Mic Inputs
The rear panel, three position switch sets the appropriate gain for condenser, dynamic and wireless
microphones as well as selecting phantom power for condenser microphones. The Mic Inputs are
automatically mixed using a gain-sharing algorithm. Set the inputs using the black knobs so they do
not (or rarely) clip. Then, sit back and relax. If you’ve already set up the inputs and someone starts
talking louder/closer than you expected, feel free to turn them down a little.
The green Signal indicators should easily light for soft talkers even at relatively low Level settings. The
Overload indicator should light only occasionally for only the loudest talkers.
Since these Mic Inputs and their underlying gain-sharing automix algorithm are designed and
optimized for speech signals, do not use these Inputs with non-speech audio signals such as those
from musical instruments or CD/DVD players.
Main Output
The Main Output of an AM2 delivers the gain-sharing automix of its Mic Inputs and all upstream
inputs. The gray Output Level control knob always adjusts the level of the Main Output. Remember,
if multiple AM2s are daisy-chained together (using Cascade In / Out ports), the automatic mix of all
microphones in the system is present at the Main Output of the last AM2 in the daisy-chain.
Cascade In Port
The Cascade Input allows more mics to be added to the gain-sharing mic mix algorithm of the AM2’s
eight Mic Inputs. When a shielded Ethernet patch cable fed from another AM2’s Cascade Out port is
connected to the next AM2’s Cascade In port, all cascaded AM2 microphones are automatically
added to the automatic Mic Mix of the last AM2 in the chain. (US Patent Pending.)
Cascade audio is 24-bit, 48 kHz, fixed-point for the curious audio nerd.
When all four Cascade Status indicators light, this means the cable is wired properly. If any of the
Status indicators are flashing, the cable is not wired properly or damaged. In this case, perhaps an
Ethernet crossover cable was accidentally connected, or the cable crimp has an error.
We recommend using shielded twisted-pair for the best EMI performance.
Cascade In Status Indicators are defined below:
•Audio TX LED: Lights when the AM2’s audio is successfully transmitted to, and received by, the
AM2. If this is off, check the cable.
•Audio RX LED: Lights when the connected AM2 successfully sends audio which also proves this
twist in the cable is correct.
•Comm LED: Lights green when the AM2’s Cascade Out is properly communicating with the
other AM2 and proves that the twisted pair for Comm in the cable is good. If this indicator is off,
the cable is not a happy camper.
•Power LED: Always on when the AM2 is powered. If the AM2 is powered and this is off, make
sure the power twisted pair in the connected cable is not shorted.

8
Cascade Out / Rad Port
This port functions as a Cascade Out port when connected to the Cascade In port of a Rane AM1 or
AM2 (sold separately). Connect the Cascade Out port of an AM2 to the Cascade In port of another
automixer to add its Mic Inputs and all upstream inputs into the automatic gain-sharing mix of the
downstream mixer. When cascaded, the signal on the Cascade Out port is unaffected by the gray
Output Level control.
This port functions as a RAD Port when connected to a Rane Mongoose or HAL (sold separately).
The RAD port contains a Rane-specific digital audio transport protocol allowing audio delivery to a
HAL Multiprocessor or Mongoose (CobraNet™). The audio exiting the RAD port contains the Main
Mix and is attenuated by the gray Output Level control.
For inquisitive technophiles, RAD Port audio is 24-bit, 48 kHz, fixed-point.
RAD Port Status Indicators are defined below:
•Audio TX LED: Lights green when audio is received by a Mongoose, HAL or AM2. If this indicator
is off, either the cable is bad, or there is a communications error between the devices (see Comm
LED below).
•Audio RX LED: Lights green when the RAD Port successfully receives audio from the Mongoose,
HAL or cascaded AM2. If this indicator is off, you may have a bad cable, or the device at the other
end of the cable is not powered or connected.
•Comm LED: Lights green when communication is established between the Mongoose, HAL or a
cascaded AM1 or AM2. This indicator turns off if the RAD Port cannot communicate with the
other device for some reason—likely due to a faulty cable.
•Power LED: Lights green when the RAD Port is receiving 24-volt power from the Mongoose, HAL
or cascaded device. This also indicates that the twisted pair for power within the cable is wired
and crimped properly. If the Power LED is off and the other end of the cable is plugged into a
powered device, there is a problem with the cable.

9
Guía del usuario (Español)
Introducción
Contenido de la caja
AM2
Cable de alimentación
Guía del usuario
Manual sobre la seguridad y garantía
Soporte
Para obtener la información más reciente acerca de este
producto (documentación, especificaciones técnicas,
requisitos de sistema, información de compatibilidad, etc.)
y registrarlo, visite rane.com.
Para obtener soporte adicional del producto, visite
rane.com/support.
Instalación
Inicio rápido
Si está instalando el mezclador automático AM2, esta Guía de inicio rápido es para usted. Está diseñada
para que pueda tener su sistema de audio listo rápidamente.
Conecte los micrófonos en las entradas Mic Inputs utilizando cables para micrófono XLR estándar. Los
micrófonos condensadores necesitan que el interruptor se coloque en la posición Mic +48V. Utilice la
posición central de Mic +0V para micrófonos dinámicos. Utilice la posición Wireless Mic (micrófono
inalámbrico) cuando conecte la salida de un receptor inalámbrico.
Conecte la salida principal XLR a su altavoz alimentado o amplificador y coloque el interruptor en la
posición Line (línea). Si la salida principal alimenta una entrada de micrófono, colóquelo en la posición Mic.
Comience con la perilla gris Output Level (nivel de salida) en su posición mínima—completamente a la
izquierda. Una vez por cada micrófono, hable fuerte al micrófono a una instancia apropiada para la
aplicación y ajuste el control Input Level (nivel de entrada) negro correspondiente de manera que al hablar
fuerte apenas parpadeen los indicadores rojos de sobrecarga (OL). Una vez ajustadas las ganancias de
entrada, el AM2 controla automáticamente la mezcla de micrófonos para evitar acoples. (No es necesario
ajustar estos controles).
Encienda el amplificador/altavoz y ajústelo a la mitad de su volumen total. Gire también la perilla Output
Level aumentando el volumen hasta un nivel apropiado para su aplicación.
Si el sistema genera acoples (ese chillido horrible), sus micrófonos están captando demasiado a sus
altavoces. Intente primero alejar los micrófonos del altavoz y/o apuntar a los micrófonos y altavoces en
direcciones opuestas. Luego, intente disminuir la ganancia del amplificador o altavoz. Si esto no logra
eliminar los acoples, no toque las perillas negras de entrada de micrófono, en cambio disminuya el ajuste de
Output Level.
Conecte hasta ocho AM2 entre sí mediante una cadena margarita conectando la entrada Cascade In a la
entrada Cascade Out. La salida principal de cada AM2 emite una auto mezcla que comparte la ganancia de
sus entradas de micrófono y de todas las entradas hacia arriba de la cadena. Esto implica que la mezcla de
todas las entradas de micrófono se encuentra en la salida principal del último AM2 conectado a la cadena
margarita. Si bien el control Output Level de cada AM2 siempre ajusta el volumen de su salida XLR
respectiva, el último Output Level afecta a todas las entradas de micrófono de su salida principal
incluyendo el puerto RAD.
Si su(s) AM2(s) se conectan a un Mongoose o HAL de Rane, el último AM2 en la cascada necesita que su
puerto RAD se conecte con un cable CAT 5e (o superior) blindado a uno de los puertos para Dispositivo de
audio de remoto del panel trasero de un Mongoose o HAL. Algunos sistemas pueden suministrar una placa
para pared RADX para conectar el cable del puerto RAD.
Si usted cuenta con dispositivos de línea tales como iPods®o reproductores de CD/DVD que desea mezclar
con estos micrófonos, o si desea reproducir o grabar audio USB, échele un vistazo al AM1 de Rane.

10
Conexión
Conecte el cable de corriente alterna por último para evitar que los altavoces aturdan sus oídos.
Entradas para micrófonos
Los ocho conectores para micrófono son entradas XLR balanceadas. Los micrófonos o cables no
balanceados también se pueden usar con su inherente calidad inferior y mayor potencial para
generar zumbidos y ruido. Se recomienda un cable de micrófono estándar con un par trenzado de
dos conductores con blindaje. Rane respeta la práctica de la AES que recomienda que la patilla 2
sea la positiva (viva), la patilla 3 sea la negativa y la patilla 1 sea el blindaje. Si su micrófono no es
balanceado (sólo los conductores), consulte el cable apropiado a usar en la RaneNote Interconexión
del sistema de sonido en el sitio web de Rane. O mejor aún, adquiera un micrófono balanceado.
Para los micrófonos condensadores, los cuales requieren potencia fantasma, utilice la posición Mic
+48V del interruptor. Los micrófonos dinámicos utilizan la posición central, Mic +0V. Siempre que
use un receptor de micrófono inalámbrico, utilice la posición Wireless Mic.
Salida principal
La salida principal es un conector XLR monoaural balanceado. Conecte la salida principal XLR a su
altavoz alimentado o amplificador mediante un cable de micrófono y coloque el interruptor adyacente
en la posición Line (línea). Si la salida principal alimenta una entrada o conector tipo medusa para
micrófono, colóquelo en la posición Mic.
Puerto de datos USB
Consulte si hay actualizaciones de firmware disponibles en la página del AM2 en el sitio web de Rane
rane.com/am2. Si las hubiera, siga las instrucciones en nuestro sitio web.
Cuando utilice el AM2 con el software Tracker o Halogen de Mongoose, el firmware del AM2 se
mantendrá siempre actualizado mediante el puerto RAD del AM2.
Puerto RAD
Si su sistema de audio emite la mezcla de audio de la salida principal del AM2 utilizando la tecnología
de transporte de audio digital de Rane que sale por el puerto RAD, conecte un cable de conexión
Ethernet blindado al puerto RAD. Cuando el HAL o Mongoose de Rane que se encuentra al otro
extremo de esta conexión reconoce el puerto RAD del AM2, se alcance el nirvana del audio y se
encienden los cuatro indicadores de estado del puerto RAD adyacentes.
Puertos de entrada/salida de cascada
Conecte un cable de conexión Ethernet blindado desde el puerto Cascade In (entrada de cascada) al
puerto Cascade Out (salida de cascada) de otro AM2 para añadir más micrófonos a la mezcla de
este AM2. Todos los cuatro indicadores de estado de Cascade In se encienden cuando los dos
dispositivos se reconocen entre sí. Conecte hasta 7 mezcladores automáticos adicionales AM2 de
Rane para obtener un total de 64 entradas con ganancia compartida. Asegúrese de conectar de
Cascade Out a Cascade In a lo largo de la cadena—de lo contrario, no se logrará el nirvana.

11
Ejemplo
USB
LOCATE
FAULT
POWER
MAIN OUTPUT
RAD PORT
AUX
INPUTS
MIC INPUTS
12341
2
RECORD
USB
AUDIO
POWER
COMM
AUDIO RX
AUDIO TX
MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC
5 VDC @ 500 mA
USB
CHARGE
ONLY
MIC LINE
CLASS 2 WIRING
CASCADE
SHIELDED CAT 5e OR BETTER • 24 VDC @ 100 mA
AM1
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
REMOTE AUDIO DEVICES & DRsDIGITAL REMOTESEXPANSION BUS
ETHERNET
REMOTE AUDIO DEVICES
DIGITAL REMOTES
123412345678
4
12345678
321
LINK
LAN
LINK
COMM
POWER
COMM
POWER
AUDIO TX
AUDIO RX
MIC / LINE INPUTS
LINE OUTPUTS
87 65 43 21
87 65 43 21
RELAY OUT
LOGIC IN
C NC NO C NC NO
G4321G
21
SHIELDED CAT5e OR BETTER 24 VDC @ 100 mA24 VDC @ 50 mA
HAL1
X
CLASS 2 WIRING
CASCADE
RAD PORT
USB
DATA
OUTPUT MIC INPUTS
1235678
MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC
INOUT
USB
LOCATE
FAULT
POWER
CLASS 2 WIRING
MIC LINE
AM2
4
CASCADE
RAD PORT
USB
DATA
OUTPUT MIC INPUTS
1235678
MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC
INOUT
USB
LOCATE
FAULT
POWER
CLASS 2 WIRING
MIC LINE
AM2
4
Los elementos que no se enumeran en Introducción >Contenido de la caja se venden por separado.
Características
Panel frontal
AM2
AUTOMIXER
POWER
LOCATE
OUTIN
CASCADE
RAD
1
MIC INPUTS
SIG OL
2
SIG OLLEVEL
3
SIG OLLEVEL
4
SIG OLLEVEL
5
SIG OLLEVEL
6
SIG OLLEVEL
7
SIG OLLEVEL
8
SIG OLLEVEL
OUTPUT
SIG OLLEVELLEVEL
POWER
COMM
AUDIO RX
AUDIO TX
3
5
12
4
1. Controles de nivel de entrada de micrófono: Ajuste la ganancia de entrada del micrófono. Los
indicadores verdes de señal indican la presencia de audio. Los indicadores de sobrecarga (OL)
advierten sobre niveles excesivos en la señal.
2. Control de nivel de la salida principal: Ajusta el nivel de la mezcla que sale por la salida XLR y
la salida del puerto RAD. Al conectarse al puerto Cascade In de un AM1 o AM2, el Output Level
de AM2 sólo afecta a la salida XLR.
3. Indicadores de estado Cascade In, Cascade Out y RAD: Muestran que los cables están
correctamente terminados y los dispositivos correctamente configurados al encenderse los
cuatro indicadores, cuando el AM2 está conectado a un AM1 u otros AM2. Si alguno de ellos
está apagado o parpadeando, es a causa de un error de configuración o de cableado. Consulte
los detalles en la sección Funcionamiento.
4. Indicador Locate: Ayuda a los instaladores del sistema a identificar un mezclador automático
AM2 específico cuando se utiliza el software Mongoose Tracker o Halogen de Rane.
5. Indicador de encendido: Se enciende cuando se suministra la corriente adecuada a la unidad.
HAL Multiprocessor
AM2 Automixer
AM2 Automixer
AM1 Automixer

12
Panel trasero
CASCADE
RAD PORT
USB
DATA
OUTPUT MIC INPUTS
1235678
MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC
INOUT
USB
LOCATE
FAU LT
POWER
CLASS 2 WIRING
MIC LINE
AM2
4
3
5
6
12
47
8
9
1. Entrada de corriente alterna IEC: Recibe la corriente para encender el AM2. Si bien es el primero de
esta lista, es mejor conectarlo por último.
2. Indicadores de estado: Muestran el Estado de funcionamiento del AM2.
•Indicador Fault: Se enciende cuando algo falla.
•Indicador Locate: Parpadea cuando se conmuta entre los software Mongoose Tracker y Halogen.
Cuando se utilizan múltiples dispositivos AM2 en un sistema Mongoose o HAL de Rane, identifica
de forma única a un AM2 específico.
•Indicador USB: Se enciende cuando un sistema operativo Windows o Apple reconoce al AM2 para
una actualización de firmware.
•Indicador Power: Se enciende cuando recibe la corriente adecuada de la entrada de corriente
alterna IEC.
3. Conector de datos USB: Permite la actualización del firmware del AM2 en caso de que sea necesario
el futuro. Las actualizaciones de firmware están disponibles en la página del AM2 rane.com/am2.
4. Puerto Cascade In: Permite añadir hasta 56 micrófonos adicionales a las ocho entradas para
micrófono del AM2 usando hasta siete mezcladores automáticos AM2 de Rane que se venden por
separado. Utilice cables de Ethernet CAT 5e (o superiores) blindados conectados desde la salida
Cascade Out del AM2. Consulte los detalles en la sección Conexión.
5. Puerto Cascade Out / RAD: El puerto Cascade Out se conecta a un AM1 o a la entrada Cascade In
de otro AM2 cuando se combinan las unidades para una mayor cantidad de micrófonos que comparten
la ganancia. El puerto RAD se conecta al puerto para Dispositivos de audio remotos de un Mongoose o
HAL de Rane para transportar la mezcla principal de un solo canal del AM2 a un multiprocesador HAL o
Mongoose de Rane.
6. Interruptor de salida Mic/Line: Cambia la salida XLR principal a nivel de micrófono para alimentar con
la mezcla de salida un dispositivo de entrada de micrófono o a nivel de línea para alimentar dispositivos
de entrada de nivel en línea.
7. Conector XLR de la salida principal: Contiene la mezcla principal de todos los micrófonos de este
AM2, y de todos los micrófonos de los AM2 precedentes, si están conectados mediante los puertos
Cascade. El control Output Level del panel delantero ajusta el nivel que se emite por este conector.
8. Interruptores de micrófono de 3 posiciones: Ajuste la ganancia apropiada para los micrófonos
condensadores, dinámicos e inalámbricos, así como también seleccione la potencia fantasma para los
micrófonos condensadores. Cada interruptor controla un par de entradas de micrófono, según están
agrupados en el panel trasero de a dos conectores por cada interruptor.
•Mic +48V: Posición de la alimentación fantasma de 24 V para micrófonos condensadores.
•Mic +0V: Posición para micrófonos dinámicos.
•Micrófono inalámbrico: Posición pensada para las salidas de los receptores de micrófonos
inalámbricos.
9. Entradas de micrófono 1-8: Acepta micrófonos dinámicos o condensadores, o la salida del receptor
de un micrófono inalámbrico. Estas entradas están optimizadas para la voz y tienen un filtro de corte
bajo de 80 Hz y un filtro de corte alto de 7 kHz. Ambos filtros son filtros Butterworth de segundo orden.

13
Funcionamiento
Entradas de micrófono
El interruptor de tres posiciones del panel trasero ajusta la ganancia apropiada para los micrófonos
condensadores, dinámicos e inalámbricos, así como también seleccione la potencia fantasma para los
micrófonos condensadores. Las entradas de micrófono se mezclan automáticamente usando un algoritmo
para compartir la ganancia. Ajuste las entradas usando las perillas negras de manera que no recorten la
señal (o lo hagan de forma muy poco frecuente). Luego siéntese y relájese. Si ya ha configurado las
entradas y alguien comienza a hablar más fuerte/cerca del esperado, siéntase libre de bajarles el volumen
levemente.
Los indicadores de señal verdes deberían iluminarse sin problemas en caso de voces bajas a niveles de
ajuste relativamente bajos. El indicador de sobrecarga sólo debería encenderse ocasionalmente para las
voces más fuertes.
Dado que estas entradas de micrófono y su algoritmo de mezcla automática subyacente para compartir la
ganancia están diseñados y optimizados para señales de voz, no los utilice para señales de audio que no
sean de voz tales como las de los instrumentos musicales o reproductores de CD/DVD.
Salida principal
La salida principal de un AM2 emite una auto mezcla que comparte la ganancia de sus entradas de
micrófono y de todas las entradas hacia arriba de la cadena. La perilla gris de control Output Level siempre
ajusta el nivel de la salida principal. Recuerde, si hay múltiples AM2 conectados entre sí mediante una
cadena margarita (utilizando los puertos Cascade In / Out), la mezcla automática de todos los micrófonos
en el sistema está presente en la salida principal del último AM2 en la cadena.
Puerto Cascade In
La entrada Cascade permite añadir más micrófonos al algoritmo de mezcla de micrófonos de ganancia
compartida de las ocho entradas de micrófono del AM2. Cuando se conecta un cable Ethernet blindado
proveniente desde el puerto Cascade Out de otro AM2 al puerto Cascade In del siguiente AM2, todos los
micrófonos del AM2 en cascada se añaden automáticamente a la mezcla automática de micrófonos del
último AM2 en la cadena. (Patente de EE.UU. pendiente).
Para satisfacer la curiosidad de los entusiastas del audio, el audio en cascada es de 24 bits, 48 kHz y punto
fijo.
Cuando se encienden todos los indicadores de estado de la conexión en cascada, esto significa que el
cable está conectado correctamente. Si alguno de los indicadores de estado está parpadeando, el cable no
está conectado correctamente o está dañado. En este caso, es posible que se haya conectado
accidentalmente un cable Ethernet cruzado o que el cable esté engarzado incorrectamente.
Recomendamos utilizar un par trenzado blindado para el mejor rendimiento ante la EMI.
Los indicadores de estado de Cascade In se definen a continuación:
•LED Audio TX: Se enciende cuando el audio del AM2 se transmite y recibe con éxito en el AM2. Si
estuviera apagado, revise el cable.
•LED Audio RX: Se enciende cuando el AM2 conectado exitosamente envía audio que también
comprueba que el trenzado de este cable es correcto.
•LED Comm: Se enciende de verde cuando la salida Cascade Out del AM2 se está comunicando
correctamente con el otro AM2 y demuestra que el par trenzado para comunicación en el cable es
correcto. Si este indicador se encuentra parado, hay un problema con el cable.
•LED Power: Se enciende siempre que el AM2 se encuentre encendido. Si el AM2 está encendido y este
indicador está apagado, asegúrese de que el par trenzado de corriente del cable conectado no esté en
corto.

14
Puerto Cascade Out / Rad
Este puerto funciona como un puerto Cascade Out cuando se conecta al puerto Cascade In de un
AM1 o AM2 de Rane (se venden por separado). Conecte el puerto Cascade Out de un AM2 al puerto
Cascade In de otro mezclador automático para añadir sus entradas de micrófono y todas las
entradas conectadas hasta ese punto a la mezcla automática de ganancia compartida del mezclador
siguiente. Una vez realizada la conexión en cascada, la señal del puerto Cascade Out no es afectada
por el control Output Level Chris.
Este puerto funciona como un puerto RAD cuando se lo conecta a un Mongoose o HAL de Rane (se
venden por separado). El puerto RAD contiene un protocolo de transporte de audio digital específico
de Rane que permite la transmisión de audio a un multiprocesador HAL o Mongoose (CobraNet™). El
audio emitido por el puerto RAD contiene la mezcla principal y es atenuado por el control Output
Level gris.
Para satisfacer la curiosidad de los entusiastas del audio, el audio del puerto RAD es de 24 bits, 48
kHz y punto fijo.
Los indicadores de estado del puerto RAD se definen a continuación:
•LED Audio TX: Se enciende de verde cuando un Mongoose, HAL o AM2 reciben audio. Si este
indicador se encuentra apagado, hay un problema con el cable o un error de comunicaciones
entre los dispositivos (consulte LED Comm a continuación).
•LED Audio RX: Se enciende de verde cuando el puerto RAD recibe audio exitosamente de un
Mongoose, HAL o AM2 en cascada. Si este indicador se encuentra apagado, hay un problema
con el cable o el dispositivo en el otro extremo del cable no está encendido
•LED Comm: Se enciende verde cuando se establecen comunicaciones entre el Mongoose, HAL
o un AM1 o AM2 conectado en cascada. Este indicador se apaga si el puerto RAD no se puede
comunicar con el otro dispositivo por algún motivo—probablemente debido un cable defectuoso.
•LED Power: Se enciende de verde cuando el puerto RAD recibe 24 V de tensión proveniente del
Mongoose, HAL o dispositivo conectado en cascada. Esto también indica que el par trenzado de
suministro eléctrico dentro del cable está armado y engarzado correctamente. Si el LED Power se
encuentra apagado y el otro extremo del cable está conectado a un dispositivo encendido, hay
un problema con el cable.

15
Guide d’utilisation (Français)
Présentation
Contenu de la boîte
AM2
Câble d’alimentation
Guide d’utilisation
Consignes de sécurité et informations
concernant la garantie
Assistance
Pour les toutes dernières informations concernant la
documentation, les spécifications techniques, la
configuration requise, la compatibilité et l’enregistrement
du produit, veuillez visiter rane.com.
Pour de l’assistance supplémentaire, veuillez visiter
rane.com/support.
Installation
Guide de démarrage
Si vous être prêt à installer l’automixeur AM2, alors ce guide de démarrage vous permettra de commencer
rapidement.
Branchez des microphones dans les entrées microphone en utilisant des câbles microphone XLR. Pour
utiliser des microphones à condensateur, réglez le sélecteur sur la position Mic +48V. Pour des
microphones dynamiques, réglez le sélecteur sur la position Mic +0V. Et pour brancher la sortie d’un
récepteur de microphone sans fil, réglez le sélecteur sur la position Wireless Mic.
Reliez la sortie principale XLR à un amplificateur ou à une enceinte amplifiée et réglez le sélecteur sur la
position Line. Si la sortie principale alimente une entrée microphone, réglez le sélecteur sur la position Mic.
Réglez le bouton gris du niveau de sortie à zéro (sens antihoraire). Pour chaque microphone, parlez très
fort dans le microphone à une distance appropriée selon l’application et réglez le bouton noir du niveau
d’entrée correspondant afin que l’indicateur de surcharge rouge (OL) scintille à peine. Une fois le gain
d’entrée défini, l’AM2 contrôle automatiquement le mixage du microphone de manière à éviter la rétroaction.
(Vous n'aurez pas besoin d’ajuster ces commandes.)
Allumez l'amplificateur ou l’enceinte amplifiée et réglez le niveau à moitié. Réglez le bouton du niveau de
sortie jusqu'à ce que le volume soit approprié pour votre application.
S’il y a de la rétroaction (crissement horrible), les micros captent les signaux provenant des enceintes.
Essayez d'abord de déplacer les microphones aussi loin que possible des enceintes et/ou de les orienter
dans le sens contraire. Ensuite, essayez de réduire le gain de l'amplificateur ou de l’enceinte. Si cela ne
réduit pas la rétroaction, n’essayez pas d'ajuster les boutons des entrées microphone noirs, baissez plutôt
le niveau de sortie.
Vous pouvez brancher jusqu'à huit AM2 en séries en reliant les entrées de mise en cascade aux sorties
de mise en cascade de chaque appareil. La sortie principale sur chaque AM2 permet le mixage
automatique du gain de ses entrées microphone et de toutes les entrées en amont. Cela signifie que le mix
de toutes les entrées microphone est acheminé à la sortie principale du dernier AM2 de la série. Bien que la
commande de niveau de sortie de chaque AM2 peut être utilisée pour ajuster le volume de sa sortie XLR,
la commande de niveau de sortie du dernier AM2 de la série affecte le niveau de toutes les entrées
microphone reliées à sa sortie principale, y compris le port RAD.
Si le ou les AM2 sont reliés à un Rane Mongoose ou à un HAL, un câble blindé de catégorie 5e doit être
utilisé afin de brancher le port RAD du dernier AM2 de la série à l’un des ports RAD arrière du Mongoose
ou du HAL. Certains systèmes peuvent fournir une plaque murale RADX pour brancher le câble du port
RAD.
Si vous avez des sources ligne comme des iPod®ou des lecteurs CD/DVD que vous souhaitez mixer avec
ces microphones, ou souhaitez faire la lecture ou l’enregistrement audio USB, veuillez consulter
l’information pour le Rane AM1.

16
Connexions
Branchez le câble d’alimentation en dernier afin d’épargner vos oreilles.
Entrées microphone
Les huit prises microphone sont des entrées XLR symétriques. Des microphones ou des câbles
asymétriques peuvent également utilisés, bien qu’ils soient de qualité inférieure et qu’ils augmentent
le risque de ronflement. L’utilisation d’un câble microphone standard à paire torsadée blindé est
préférable. Rane respecte les pratiques recommandées de la AES : la broche 2 est positive (point
chaud), la broche 3 est négative (point froid) et la broche 1 est la masse. Si le microphone est
asymétrique (seulement deux conducteurs), veuillez consulter la RaneNote Sound System
Interconnection sur le site de Rane afin de savoir quel câble utiliser. Ou mieux encore, utilisez un
microphone symétrique.
Si vous utilisez des microphones à condensateur qui requièrent une alimentation fantôme, réglez le
sélecteur sur la position Mic +48V. Pour utiliser des microphones dynamiques, réglez le sélecteur sur
la position Mic +0V. Et pour brancher la sortie d’un récepteur de microphone sans fil, réglez le
sélecteur sur la position Wireless Mic.
Sortie principale
La sortie principale est une prise XLR mono symétrique. Reliez la sortie principale XLR à un
amplificateur ou à une enceinte amplifiée en utilisant un câble microphone et réglez le sélecteur sur la
position Line. Si la sortie principale alimente un câble multipaire ou une entrée microphone, réglez le
sélecteur sur la position Mic.
Port de données USB
Consultez la page de l’AM2 sur le site Web de Rane pour d’éventuelles mises à jour du progiciel au
rane.com/am2. S’il y a une mise à jour, veuillez suivre les instructions sur le site Web.
Lorsque vous utilisez l’AM2 avec le logiciel Mongoose Tracker ou Halogen, le port RAD est utilisé
afin de toujours maintenir à jour le progiciel de l’AM2.
Port pour appareil distant (RAD)
Si votre système audio achemine le mix audio de la sortie principale de l’AM2 en utilisant la
technologie de transmission audio numérique Rane au port RAD, branchez un câble de raccordement
Ethernet blindé au port RAD. Lorsque le Rane HAL ou Mongoose à l’autre extrémité de cette
connexion reconnaît le port RAD de l’AM2, le signal audio est reçu et les quatre indicateurs d’état du
port RAD s’allument. Nirvana audio atteint.
Entrées et sorties de mise en cascade
Reliez l’entrée de mise en cascade de l’AM2 à la sortie de mise en cascade d’un autre AM2 en
utilisant un câble de raccordement Ethernet blindé afin d’ajouter plus de microphones au mix. Les
quatre indicateurs de l’entrée de mise en cascade s’allument lorsque les deux appareils se
reconnaissent. Vous pouvez mettre en cascade jusqu'à 8 automixeurs Rane AM2 pour un total de 64
entrées microphone avec mixage automatique du gain. Assurez-vous de relier toutes les sorties de
mise en cascade aux entrées de mise en cascade, autrement le nirvana audio ne sera pas possible.

17
Exemple
USB
LOCATE
FAULT
POWER
MAIN OUTPUT
RAD PORT
AUX
INPUTS
MIC INPUTS
12341
2
RECORD
USB
AUDIO
POWER
COMM
AUDIO RX
AUDIO TX
MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC
5 VDC @ 500 mA
USB
CHARGE
ONLY
MIC LINE
CLASS 2 WIRING
CASCADE
SHIELDED CAT 5e OR BETTER • 24 VDC @ 100 mA
AM1
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
REMOTE AUDIO DEVICES & DRsDIGITAL REMOTESEXPANSION BUS
ETHERNET
REMOTE AUDIO DEVICES
DIGITAL REMOTES
123412345678
4
12345678
321
LINK
LAN
LINK
COMM
POWER
COMM
POWER
AUDIO TX
AUDIO RX
MIC / LINE INPUTS
LINE OUTPUTS
87 65 43 21
87 65 43 21
RELAY OUT
LOGIC IN
C NC NO C NC NO
G4321G
21
SHIELDED CAT5e OR BETTER 24 VDC @ 100 mA24 VDC @ 50 mA
HAL1
X
CLASS 2 WIRING
CASCADE
RAD PORT
USB
DATA
OUTPUT MIC INPUTS
1235678
MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC
INOUT
USB
LOCATE
FAULT
POWER
CLASS 2 WIRING
MIC LINE
AM2
4
CASCADE
RAD PORT
USB
DATA
OUTPUT MIC INPUTS
1235678
MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC
INOUT
USB
LOCATE
FAULT
POWER
CLASS 2 WIRING
MIC LINE
AM2
4
Les éléments qui ne figurent pas dans Présentation >Contenu de la boîte sont vendus séparément.
Caractéristiques
Panneau avant
AM2
AUTOMIXER
POWER
LOCATE
OUTIN
CASCADE
RAD
1
MIC INPUTS
SIG OL
2
SIG OLLEVEL
3
SIG OLLEVEL
4
SIG OLLEVEL
5
SIG OLLEVEL
6
SIG OLLEVEL
7
SIG OLLEVEL
8
SIG OLLEVEL
OUTPUT
SIG OLLEVELLEVEL
POWER
COMM
AUDIO RX
AUDIO TX
3
5
12
4
1. Commandes du niveau d’entrée microphone : Ce bouton permet de régler le niveau de gain d’entrée
microphone. Les indicateurs de signaux verts indiquent la présence des signaux audio. Indicateurs de
surcharge (OL) indiquent la présence de signaux excessivement élevés.
2. Commande du niveau de la sortie principale : Ce bouton permet de régler le niveau du mix de la
sortie XLR et de la sortie du port RAD. Lorsque reliée à un port d’entrée de mise en cascade d’un AM1
ou d’un AM2, la commande du niveau de sortie de l’AM2 affecte uniquement la sortie XLR.
3. Indicateurs d’état d’entrée et de sortie de mise en cascade et RAD : Lorsque les quatre indicateurs
s’allument, cela indique que les connectiques et la configuration entre le AM2 et les autres AM1 ou AM2
ont été effectuées correctement. Si l’un d'entre eux est éteint ou clignote, la configuration ou le câblage
est incorrect. Veuillez consulter la section Fonctionnement afin d’en savoir plus.
4. Indicateur de localisation : Cet indicateur permet aux installateurs système d’identifier les automixeurs
AM2 en utilisant le logiciel Mongoose Tracker ou Halogen.
5. Indicateur d'alimentation : Cet indicateur s’allume lorsque l’appareil est sous tension.
HAL Multiprocessor
AM2 Automixer
AM2 Automixer
AM1 Automixer

18
Panneau arrière
CASCADE
RAD PORT
USB
DATA
OUTPUT MIC INPUTS
1235678
MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC MIC +48V MIC +0V WIRELESS MIC
INOUT
USB
LOCATE
FAU LT
POWER
CLASS 2 WIRING
MIC LINE
AM2
4
3
5
6
12
47
8
9
1. Entrée d'alimentation CA (CEI) : Cette entrée permet de brancher l'AM2 à une alimentation électrique.
Bien que ce soit le premier item sur cette liste, il est préférable de le brancher en dernier.
2. Indicateurs d’état : Ces DEL indiquent l’état de fonctionnement de l’AM2.
•Indicateur de mauvais fonctionnement : Cet indicateur s’allume lorsque quelque chose ne
fonctionne pas correctement.
•Indicateur de localisation : Cet indicateur s’allume clignote lorsque l’appareil est commandé par le
logiciel Mongoose Tracker ou Halogen. Lors de l’utilisation de plusieurs AM2 dans un système Rane
Mongoose ou HAL, cet indicateur permet d’identifier un des AM2 en particulier.
•Indicateur USB : Cet indicateur s’allume lorsqu’un système d’exploitation Windows ou Apple
reconnaît le AM2 afin de faire la mise à jour du progiciel.
•Indicateur d'alimentation : Cet indicateur s’allume lorsque l’entrée d'alimentation CA (CEI) est
alimentée par une tension appropriée.
3. Connecteur de données USB : Ce connecteur permet de faire la mise à jour du progiciel de l’AM2. Les
mises à jour du progiciel sont disponibles sur la page de l’AM2 au rane.com/am2.
4. Entrée de mise en cascade : Cette entrée permet d’ajouter jusqu'à 56 microphones aux huit entrées
microphone de l’AM2 en utilisant jusqu'à sept automixeurs AM2 Rane, vendus séparément. Utilisez des
câbles Ethernet blindés de catégorie 5e (ou supérieure) reliés à la sortie de mise en cascade de l’AM2.
Veuillez consulter la section Connexions afin d’en savoir plus.
5. Sorties de mise en cascade/port RAD : La sortie de mise en cascade se branche à l’entrée de mise
en cascade d’un AM1 ou d’un autre AM2 afin d’augmenter la quantité des entrées microphone avec
mixage automatique du gain. Le port RAD se branche au port RAD d’un Rane Mongoose ou HAL afin
d’acheminer le mix principal de l’AM2 par le biais d’un canal, à un multiprocesseur Rane HAL ou Rane
Mongoose.
6. Sélecteur de sortie Mic/Line : Ce sélecteur permet de modifier le signal de niveau microphone de la
sortie principale XLR afin d’acheminer le mix de sortie vers un appareil à entrée microphone ou à niveau
ligne.
7. Connecteur XLR de la sortie principale : Ce connecteur permet d'acheminer le mix principal de tous
les micros branchés à ce AM2, et de tous les microphones branchés à tous les AM2 par les ports de
mise en cascade. Le bouton du niveau de sortie du panneau avant permet d’ajuster les niveaux de
cette sortie.
8. Sélecteur microphone à 3 positions : Ce sélecteur permet de régler le gain approprié pour les
microphones à condensateur, électrodynamiques et sans fil, ainsi d’activer l’alimentation fantôme pour
les microphones à condensateur. Chaque interrupteur commande une paire d’entrées microphone du
panneau arrière.
•Mic +48V : Alimentation fantôme 48 V pour micros à condensateur.
•Mic +0V : Pour microphones dynamiques.
•Wireless Mic : Pour la sortie d’un récepteur de microphone sans fil.
9. Entrées microphone 1 à 8 : Ces entrées prennent en charge les microphones électrodynamiques ou à
condenseur, ou la sortie d’un récepteur de microphone sans fil. Ces entrées sont optimisées pour les
discours et possèdent un filtre coupe-bas de 80 Hz et un filtre passe-haut de 7 kHz fixes. Les deux
filtres sont des filtres Butterworth de deuxième ordre.

19
Fonctionnement
Entrées microphone
Le sélecteur à trois positions sur le panneau arrière permet de régler le gain approprié pour les microphones
à condensateur, électrodynamiques et sans fil, ainsi que d’activer l’alimentation fantôme pour les
microphones à condensateur. Les entrées microphone sont mixées automatiquement grâce à un algorithme
de mixage du gain. Réglez les entrées en utilisant les boutons noirs afin qu’il n’y ait pas d’écrêtage (ou très
rarement). Puis, détendez-vous pendant que l’appareil fait tout le travail. Si après avoir configuré toutes les
entrées, quelqu'un commence à parler plus fort que vous l’ayez prévu, réglez leur niveau.
Les indicateurs de signal verts devraient s’allumer plutôt rapidement lorsqu’une personne parle à faible
volume, même à des réglages de bas niveau. L’indicateur de surcharge devrait s’allumer que lorsqu’une
personne parle à très fort volume.
Comme ces entrées microphone et leur algorithme de mixage du gain sont conçus et optimisés pour les
discours, ne les utilisez pas pour les applications non vocales comme pour des instruments de musique ou
des lecteurs CD/DVD.
Sortie principale
La sortie principale de l’AM2 permet le mixage automatique du gain de ses entrées microphone et de toutes
les entrées en amont. Le bouton gris du niveau de sortie permet de régler le niveau de la sortie principale.
Rappelez-vous, si plusieurs AM2 sont reliés en série (en utilisant les entrées et les sorties de mise en
cascade), le mixage automatique de tous les microphones dans le système est acheminé à la sortie
principale du dernier AM2 de la série.
Entrée de mise en cascade
L’entrée de mise en cascade permet d’ajouter des microphones à l’algorithme de mixage du gain des huit
entrées de microphone de l’AM2. Lorsqu’un câble de raccordement Ethernet blindé branché à la sortie de
mise en cascade d’un AM2 est relié à l’entrée de mise en cascade d’un autre AM2, tous les microphones
AM2 sont automatiquement ajoutés au mixage automatique et acheminés à la sortie principale du dernier
AM2 de la série. (Brevet américain en instance.)
Pour les technophiles curieux, le signal audio mis en cascade est fixé à 48 kHz et 24 bits.
Lorsque les quatre indicateurs d’états de mise en cascade sont allumés, cela indique que le câble est
correctement raccordé. Si un des indicateurs d’état clignote, le câble n’est pas correctement raccordé ou
est défectueux. Dans ce cas, peut-être qu’un câble Ethernet croisé a été accidentellement branché, ou le
sertissage du câble est endommagé.
Nous recommandons d’utiliser un câble à paire torsadée blindé pour de meilleures performances EMI.
Les indicateurs d’entrée de mise en cascade sont définis ci-dessous :
•DEL Audio TX : Cette DEL s’allume lorsque le signal audio de l’AM2 est transmis et reçu par le AM2. Si
elle est éteinte, vérifiez le câble.
•DEL Audio RX : Cette DEL s’allume lorsque l'AM2 branché transmet le signal audio et prouve
également que le câble à paire torsadée est approprié.
•DEL Comm : Cette DEL devient verte lorsque la sortie de mise en cascade de l’AM2 communique
correctement avec les autres AM2 et prouve également que le câble à paire torsadée est approprié.
Lorsque cette DEL est éteinte, le câble n’est pas approprié.
•DEL Power : Cette DEL est toujours allumée lorsque le AM2 est sous tension. Si le AM2 est sous
tension et que cette DEL est éteinte, vérifiez que le câble à paires torsadées n’est pas court-circuité.

20
Sortie de mise en cascade/port RAD
Ce port fonctionne comme une sortie de mise en cascade lorsqu’il est relié à l’entrée de mise en
cascade d’un Rane AM1 ou d’un AM2 (vendu séparément). Reliez la sortie de mise en cascade
d’un AM2 à l’entrée de mise en cascade d’un autre automixeur afin d’ajouter ses entrées
microphone au mixage automatique du gain des entrées microphone de l’automixeur en aval. Une
fois mis en cascade, le signal de la sortie de mise en cascade n’est pas affecté par le bouton gris
du niveau de sortie.
Ce port fonctionne comme un port RAD lorsqu’il est relié à un Rane Mongoose ou à un HAL (vendu
séparément). Le port RAD utilise un protocole de transmission audio numérique exclusif à Rane
permettant la transmission du signal audio à un multiprocesseur HAL ou Mongoose (CobraNet™). Le
signal transmis par le port RAD comprend le mix principal et est atténué par le bouton gris du niveau
de sortie.
Pour les technophiles curieux, le signal audio du port RAD est fixé à 48 kHz et 24 bits.
Les indicateurs du port RAD sont définis ci-dessous :
•DEL Audio TX : Cette DEL devient verte lorsque le signal audio est reçu par un Mongoose, un
HAL ou un AM2. Si cette DEL est éteinte, soit le câble est inapproprié ou défectueux, soit il y a
une erreur de communication entre les appareils (consultez DEL Comm ci-dessous).
•DEL Audio RX : Cette DEL devient verte lorsque le port RAD reçoit le signal audio provenant d’un
Mongoose, d'un HAL ou d’un AM2 mis en série. Si cette DEL est éteinte, soit le câble est
inapproprié ou défectueux, soit l’appareil à l’autre extrémité du câble n’est pas alimenté ou
branché.
•DEL Comm : Cette DEL devient verte lorsque la communication est établie entre le Mongoose, le
HAL ou l’AM1 ou l’AM2 mis en série. Cette DEL s’éteint lorsque le port RAD ne peut
communiquer avec l’autre appareil pour une raison quelconque, probablement due à un câble
défectueux.
•DEL Power : Cette DEL devient verte lorsque le port RAD reçoit une tension de 24 volts
provenant d’un Mongoose, d’un HAL ou d’un appareil mis en série. Cela indique également que
la paire de fils torsadée du câble est correctement connectée et sertie. Si cette DEL est éteinte et
que l’autre extrémité du câble est branchée à un autre appareil qui est alimenté, il y a un
problème avec le câble.
