Rapid EG340 User manual

EG340
Electric hot melt applicator
Pistolet à colle électrique
Elektrische klebepistole
Aplicador hot melt eléctrico con cable
Incollatrice elettrica
Elektrisch lijmpistool
Aplicador de cola eléctrico
Elektrisk smältlimpistol
Elektrikli sıcak silikon aleti
Tavná lepící pistole
Elektrisk limpistol
Ηλεκτρικό πιστόλι θερμόκολλας
Sähkötoiminen kuumaliimapistooli
Клеевой пистолет со шнуром
Električna naprava za lepljenje s
talečim lepilom
Elektrická tavná pištoľ
Електрически пистолет за
сопяемо лепило

3
Operating instructions 4
Notice technique 6
Betriebs anleitung 8
Manual de instrucciones 11
Istruzioni per l’uso 13
Bedieningsvoo rschriften 15
Instruções de operação 17
Bruksanvisning 20
Návod k obsluze 22
Betjeningsvejledning 24
Οδηγίες λειτουργίας 26
Käyttöohjeet 29
Руководство по эксплуатации 31
Navodila za uporabo 34
Návod na po užitie 36
İşletim talimatı 38
Инструкция за експлоатация 41

4
ELECTRIC HOT MELT APPLICATOR: EG340
Operating instructions
Technical Characteristics
Dimensions (HxLxW) 21 x 26,5 x 5 cm
Weight : 0.7 kg
Working voltage : 220V-240V~, 50Hz
Power rating : 220W
Temperature : 120-220°C
Regulation : Thermostat
Glue sticks: Rapid Ø 12mm
Safety Instructions
Read safety rules and instructions
carefully before using this machine.
• Thisapplianceisnotintendedforuseby
persons (including children) with reduced
physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they have been
given supervision or instruction concerning use
of the appliance by a person responsible for their
safety. Children should be supervised to ensure that
they do not play with the appliance.
• Donotuseorstorethismachineinahumid
environment. Do not place it where it may be
splashed by water. Do not expose it to extreme
changes in temperature during or directly after use.
• Onlyuseitindoorsonaclean,dryworksurface.
Excessive dust and dirt may reduce lifetime of this tool.
• Neverunplugthemachinebypullingthecable.
• Ifthepowercableisdamagedorcut,removethe
plug from the electric socket immediately and
do not use the machine. It must be replaced by
the manufacturer or its service agent or a similar
qualified person in order to avoid a hazard.
• Unplugthemachinewhennotinuse,beforeany
servicing operations (maintenance, cleaning etc.)
• Alwaysverifythattheapplianceisattachedtoa
ground socket.
• Whenusinganelectricextensioncable,checkthat
it is in good working order and that it has a ground
socket.
• Neverusethetoolifitisdamagedinanyway.
• NeverinsertobjectsotherthanØ12mmRapidglue
sticks into the machine.
• Neverremoveagluestickthathasalreadybeen
inserted.
• Itisnormalforthistooltobecomequitewarm
during use. This is normal and does not indicate a
problem.
• HotSurfaces:thenozzleoftheapplianceandthe
glue can reach a temperature of approx. 230°C. Do
not touch the heated nozzle or the hot adhesive.
Avoid any contact with the skin. If you burn yourself,
put the burn in cold water immediately. Never try to
remove a large quantity of glue without medical help.
• Keepchildrenaway.Childrenshouldnotusethis
glue gun.
• Whenapplyingataheight,takeallthenecessary
precautions to ensure that the glue does not run
onto the operator or onto any object. Make sure that
you have enough protection wear (skin, eyes)
• Somematerialsareheat-sensitiveandcanbe
damaged by the hot nozzle or even the hot glue.
Whenever possible, test a piece of scrap material or
a hidden portion of the object being repaired.
• Stayalert.Payattentiontoyourwork.Bewareofany
drippinghotgluefromyourproject.Usecommon
sense. Do not operate this gun when you are tired.
Do not operate under the influence of alcohol or
other drugs that may impair your physical abilities.
• Whenyouhavefinishedusingthemachine,unplug
it and wait until it has cooled. Never immerse glue
gun in water or other liquids to speed cooling
process. Allow it to air cool only. The glue gun
should be stored in a closed dry and secure place
(tool box, drawer, cupboard, etc.).
Instructions for Use
Plug the glue gun into a suitable socket, red light on
the switch means the power is on.
• Allowthetooltoheatforapproximately3-5minutes.
Insert a glue stick in the back of the tool.
• Whenthegunisfullyheated,squeezethetrigger
slowly, until the melted material begins to flow from
the nozzle. Release the trigger to stop the glue flow.
• Setthetemperaturebuttontoadjusttheoperating
temperature between 120-220° C.
• Workwithglueguntriggertoadjusttheoutputand
speed of the glue stick.
• Tochangethenozzle,thegluegunshouldbeslightly
warm but unplugged.
• Unscrewthenozzleusinggloves.

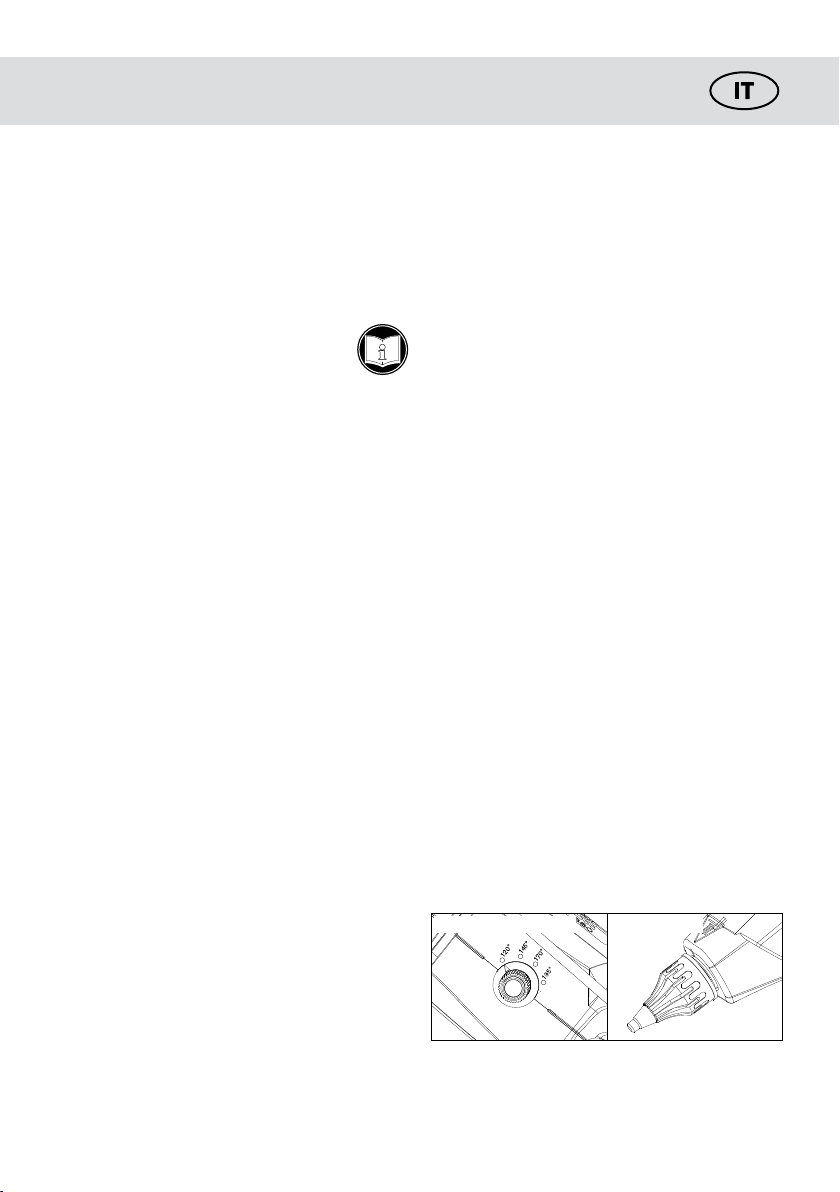

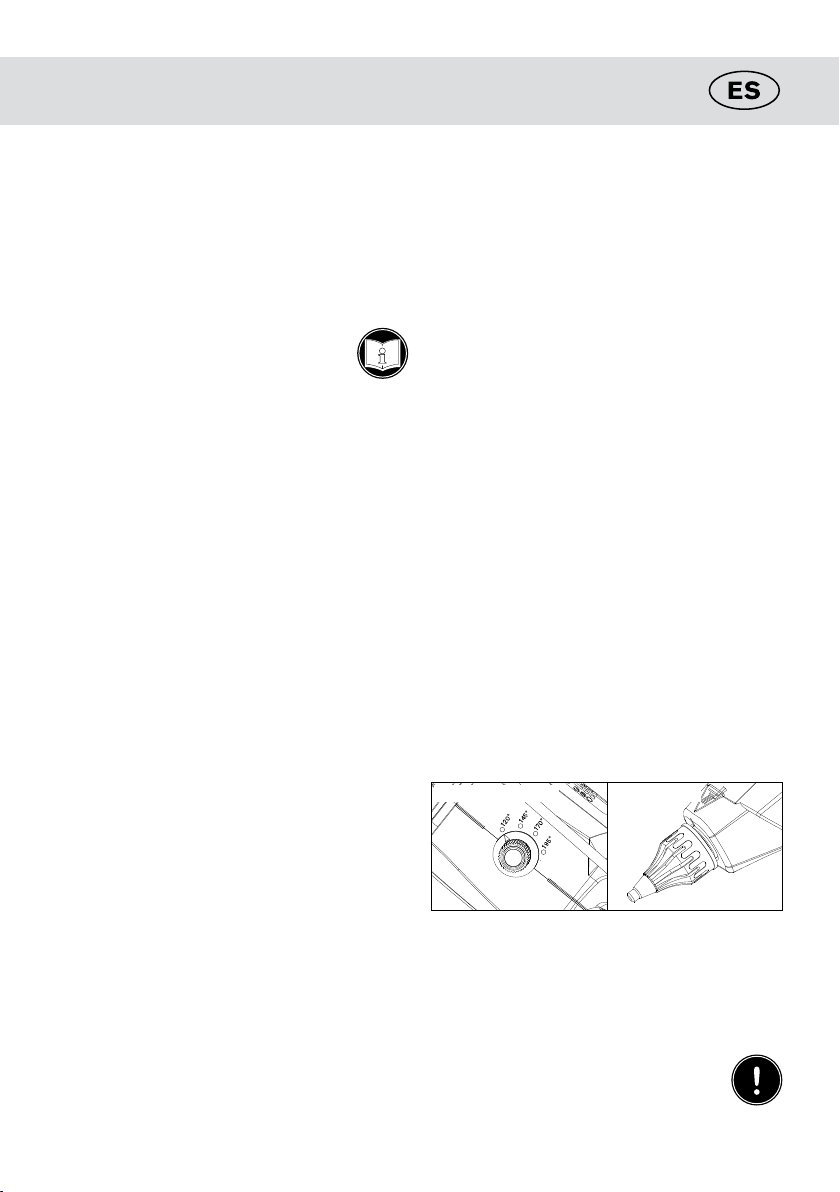

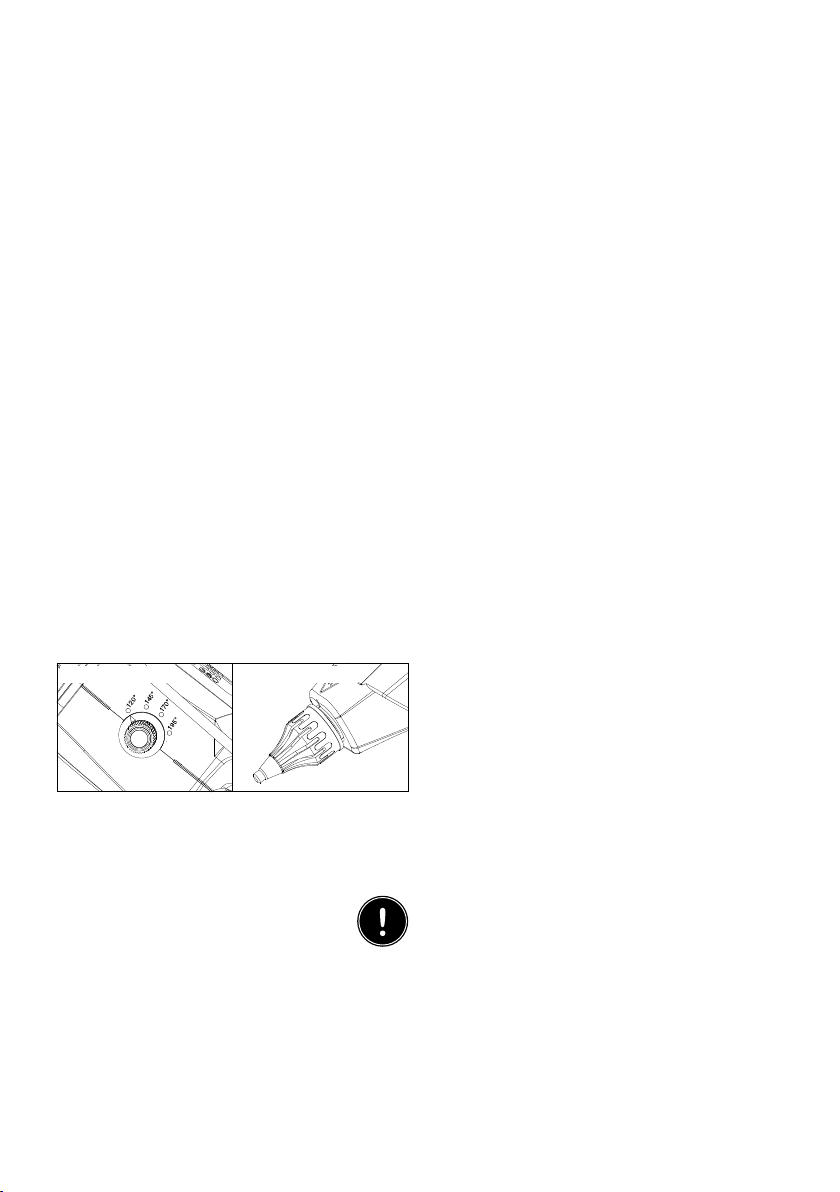

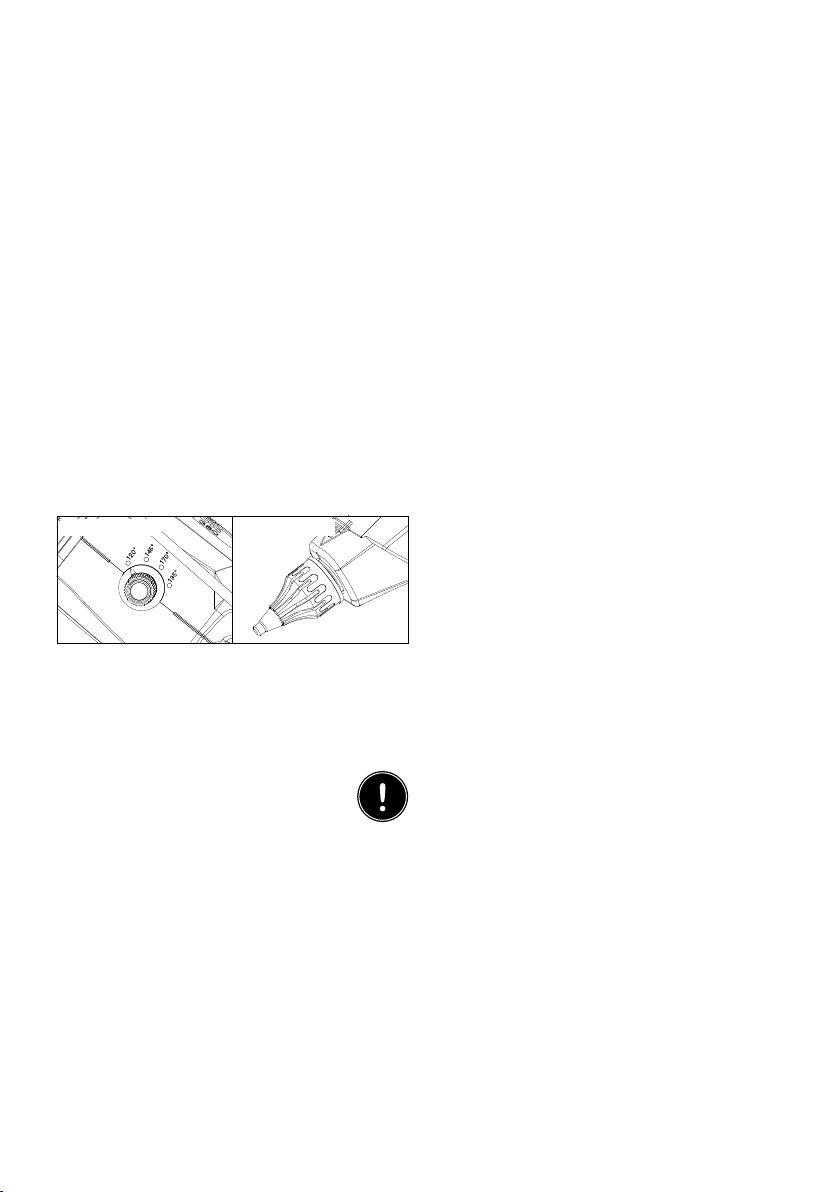

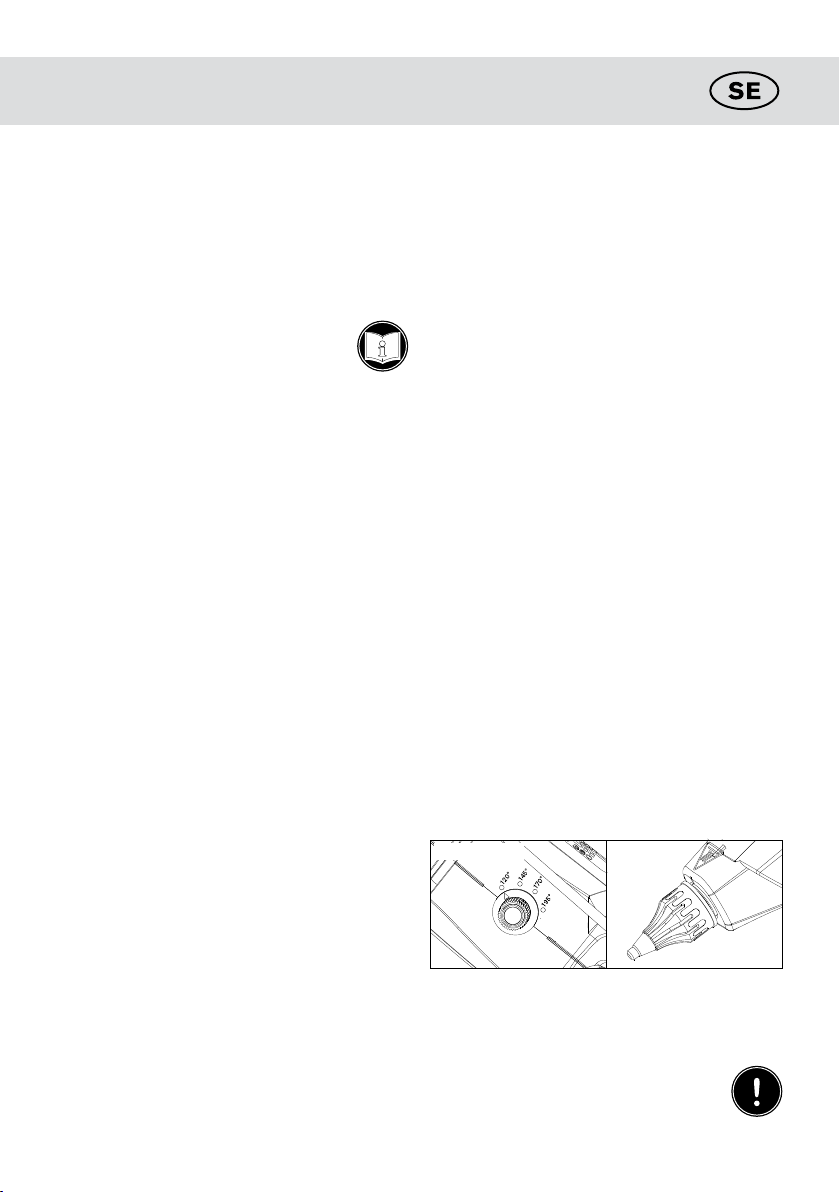

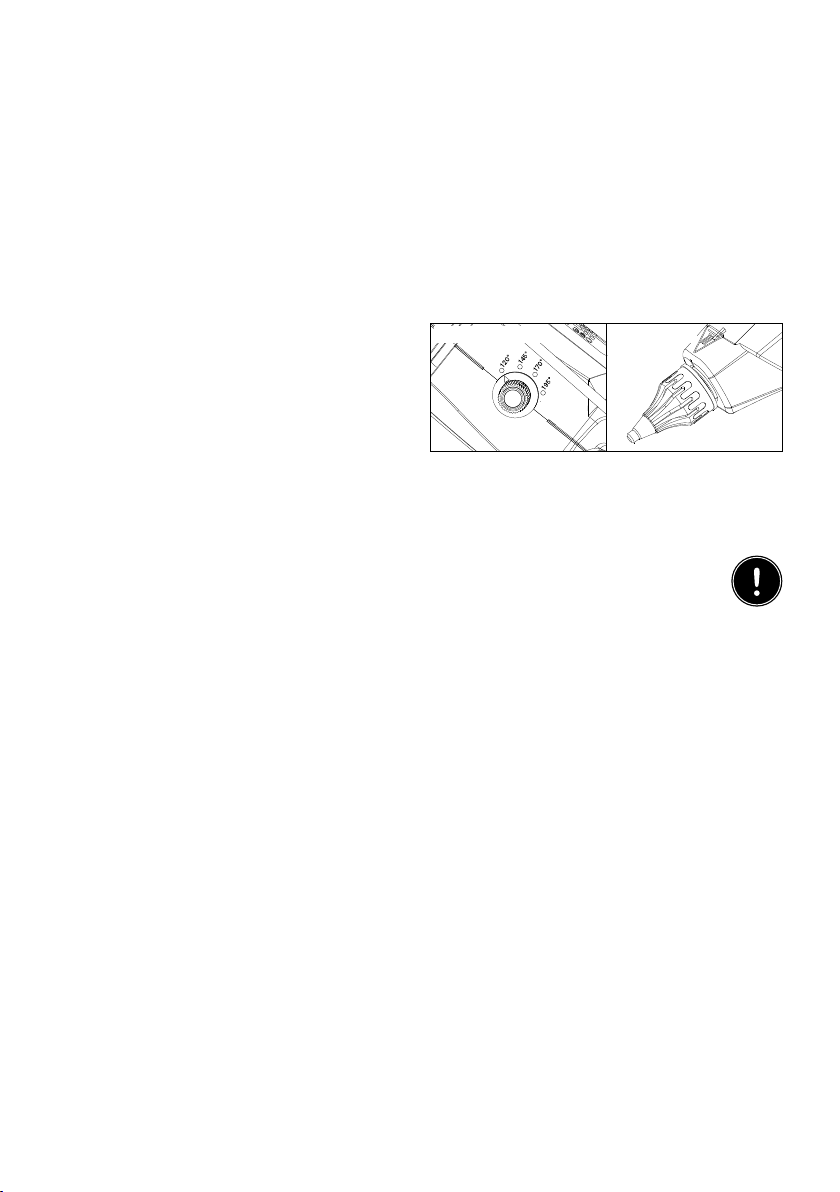

Temperature control Changing Nozzle

5
Breakdowns and remedies
• Topreventthecloggingofthisgluegun,
keep feeding mechanism and melt chamber
free from dirt and other foreign debris.
• Storeunusedgluesticksinaclean
environment.
• Donotpullgluestickfromthebackoftheglue
gun. The feed mechanism may be damaged or
impaired. If you need to change glue type, cut off the
protruding end and feed the remainder through with
the new glue stick.
• Donotlaytheheatedgunonitsside.Keepthe
heated gun in an upright position, on the metal
stand or workbench, with nozzle pointed down.
• Ifmeltedgluehasescapedfromthemeltchamber
entrance and is interfering with the feed mechanism;
allow gun to cool, and gently remove the obstructing
glue.
• Replacethenozzleifgluedripsexcessively.Donot
attempt to change the nozzle when glue is cold. To
change the nozzle, the gun must be heated until the
glue is softened enough to remove the nozzle (about
1minute).Useglovesandremovetheoldnozzle.
Flush glue through the gun, to clean out the melting
chamber. Replace with a new nozzle. Tighten only
until snug. Do not over tighten.
• Keepoutsideofgluegunclean.
• Donotusegluesotherthanthoserecommendedby
Rapid
• Leavingthetoolswitchedonfortoolongwithout
usecanleadtorisks.Unnecessaryoverheatingover
a long period of inactivity, without use, depending on
the length of time and type of glue used, can have
adverse effects:
* Melting and softening of the glue stick at the
back of the tool, or even adhesion of the stick
in the back entrance sleeve at the entrance of
the heater. In this case, restarting your tool for
subsequent operation may take longer and be
more difficult.
In the event of such a problem, Rapid
recommends that you follow these steps:
- Plug in the tool and leave it heating for around
fifteen minutes.
- Start to push the glue by pressing lightly on
the trigger from time to time. Continue to
let the tool warm up and repeat this action
until it unblocks. The unblocking time may be
longer or shorter depending on: The type and
composition of the glue that would have been
used and the duration for which the tool has
been left heating up unnecessarily, without
being used for gluing.
If start-up is still difficult after this action:
- Remove the nozzle, beware with the device
being hot.
- Place the tool on its stand. Leave it plugged in
and heated.
- Purge the tool by letting the hot glue flow
out under gravity, onto a disposable support
(container, paper, cardboard,..).
- Start to push the glue by pressing lightly on
the trigger from time to time. Continue to let
the tool warm up and repeat this action until it
unblocks. Pull the trigger a few times, to make
sure that the old glue has been completely
cleared and the tool has been completely
purged.
* Charring of the glue, depending on the nature
and composition of the glue used, occurs
when the glue remains molten, trapped inside
the tool, for too long. Once charred, the glue
will begin to obstruct the nozzle and thus lead
to a glue leakage of glue towards the back of
the tool which in the long-term can be serious
consequences such as a system blockage at the
front or a break in the heating system.
In this event:
- Remove the nozzle, beware with the device
being hot.
- Place the tool on its stand. Leave it plugged in
and heated. Purge the tool by letting the hot
glue flow out under gravity, onto a disposable
support (container, paper, cardboard,..).
- Insert a new glue stick, pushing lightly on the
trigger.
- Pull the trigger a few times, to make sure that
the old glue has been completely cleared and
the tool has been completely purged.
- Replace the nozzle with a new one.
• Inanycase,youshouldnever:
- Force the trigger before the tool has heated up to
its working temperature
- Push hard on the glue stick, never attempt to
remove it from the back.
• Repairworkonthegluegunshouldbecarriedout
by qualified staff only.
• Ifthepowersupplycableisdamageditmustbe
replaced by the manufacturer, the manufacturer’s
after sales service or a similarly qualified person in
order to avoid any danger.

6

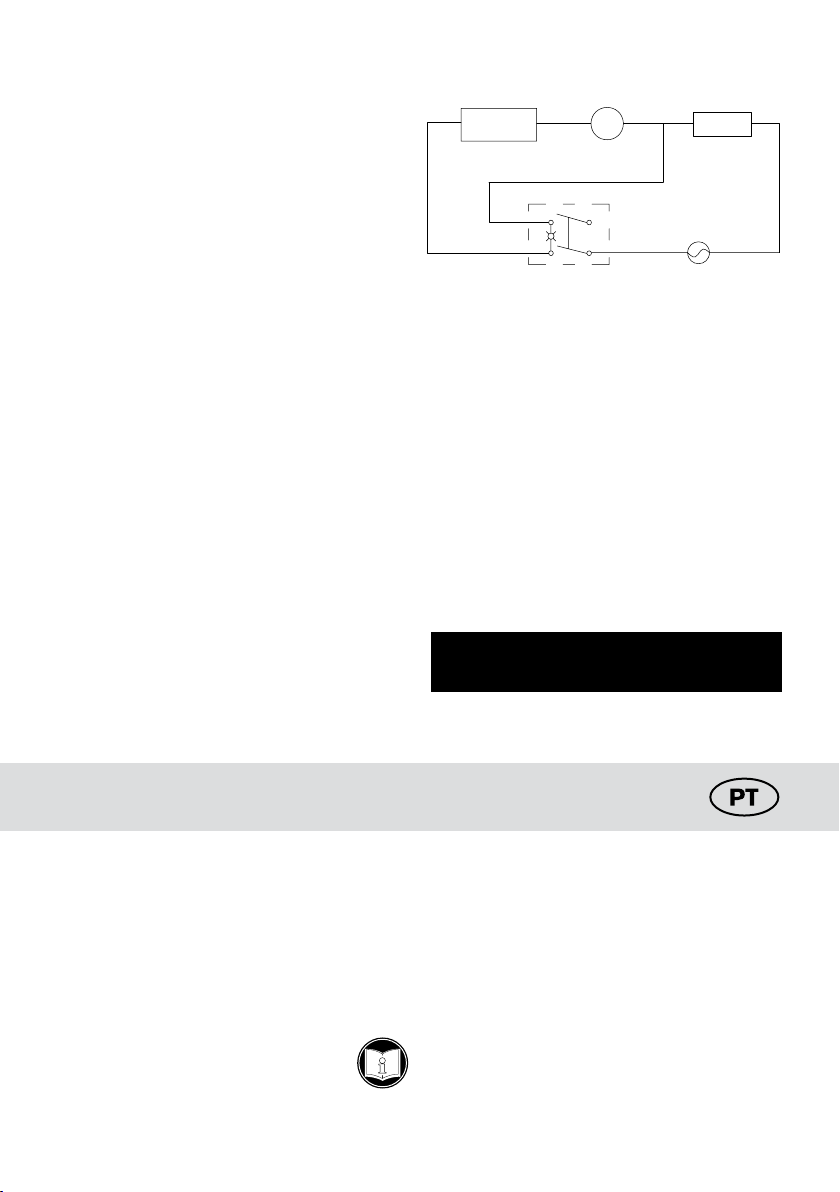

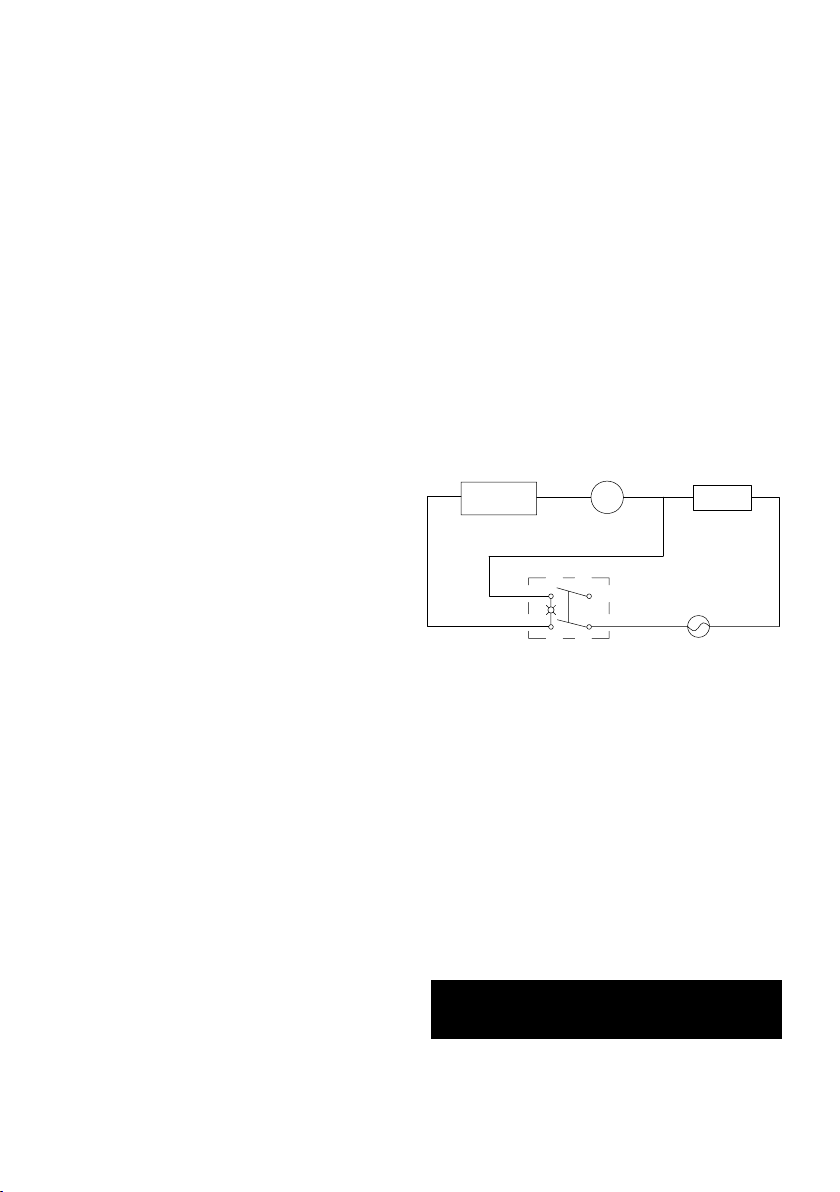

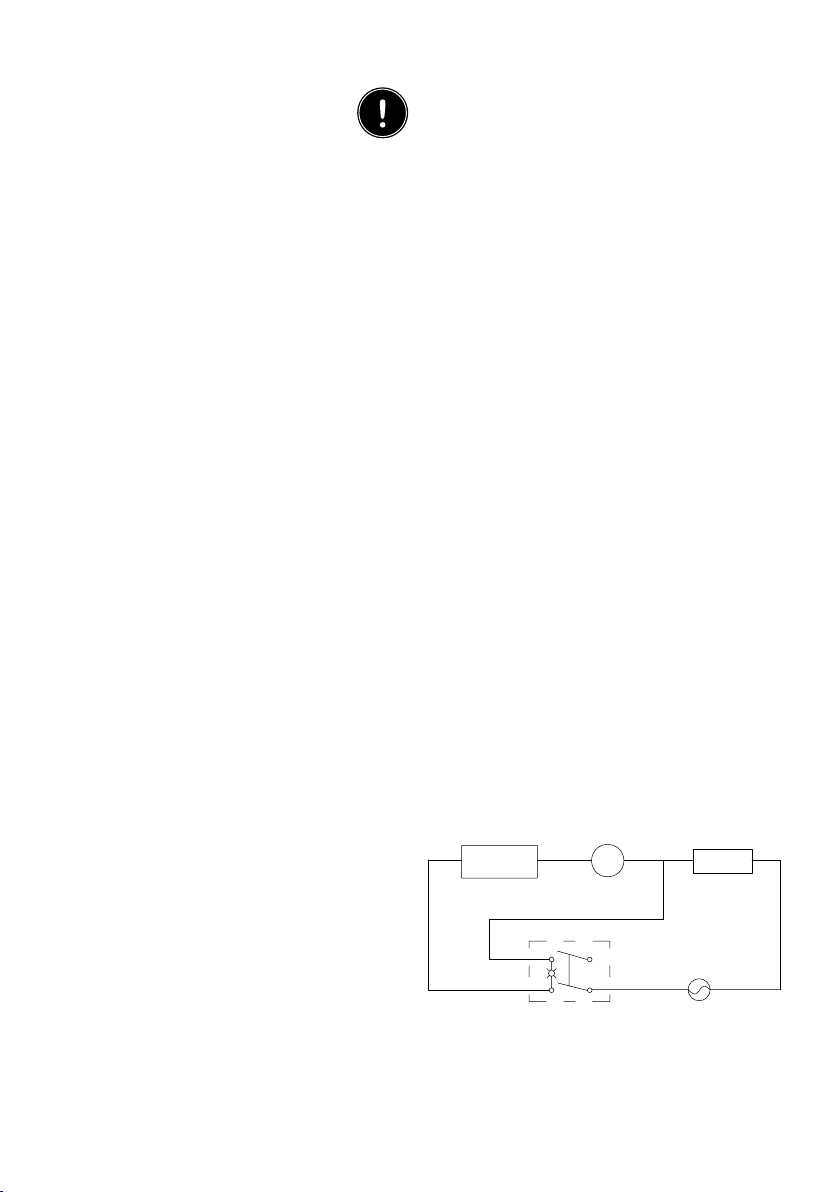

Electric wiring diagram
Warranty and repairs under warranty
Warranty period: This product is guaranteed for 2
years from the date of purchase (original sales receipt
acting as proof).
Warranty conditions: All points mentioned in this
document must have been fully adhered to.
Warranty repairs: The Esselte-Rapid After-Sales
Service is the only approved service to carry out
warranty repairs on this tool.
In the event of a claim under the warranty:
1 Return the product in its original packaging to the
shop or outlet that supplied you with this product,
2 Accompany the returned product with the original
dated receipt.
Any breach of one of these points would prevent
consideration by RAPID under the manufacturer’s
warranty.
PISTOLET À COLLE ÉLECTRIQUE: EG340
Notice technique
Caractéristiques techniques
Dimensions (LxHxP) 21 x 26.5 x 5 cm
Poids : 0.7 kg
Tension de service : 220 V-240V~, 50 Hz
Consommation électrique : 220 W
Température : 120° - 220 °C
Régulation : Thermostat
Bâtons de colle : Rapid Ø 12 mm
Consignes de sécurité
Lisez attentivement les règles et
consignes de sécurité avant d’utiliser
cet appareil.
• Cetappareiln’estpasdestinéàl’usage
des personnes (enfants y compris) aux capacités
physiques, sensorielles ou mentales réduites, ou
qui manquent d’expérience et de connaissances, à
moins qu’ils soient sous la surveillance ou instruits sur
l’utilisation de l’appareil par une personne responsable
de leur sécurité. Les enfants doivent être surveillés
afin de s’assurer qu’ils ne jouent pas avec l’appareil.
• N’utilisezpasetnestockezpascetappareildansun
environnement humide. Ne le placez pas où il peut
être éclaboussé par de l’eau. Ne l’exposez pas à
des variations de température extrêmes pendant ou
immédiatement après son utilisation.
• Utilisez-leseulementàl’intérieursurunesurface
de travail propre et sèche. La poussière et la saleté
excessives peuvent réduire la durée de vie de cet
outil.
• Nedébranchezjamaisl’appareilentirantsurlecâble.
• Silecâbleélectriqueestendommagéoucoupé,
retirez immédiatement la fiche de la prise électrique
et n’utilisez pas l’appareil. Il doit être remplacé par
le fabricant ou son agent de service, ou par une
personne qualifiée similaire, afin d’éviter un risque.
• Débranchezl’appareils’iln’estpasutilisé,avanttoute
opération d’entretien (réparation, nettoyage, etc.)
• Vérieztoujoursquel’appareilestbranchéàuneprise
mise à la terre.
• Sivousutilisezunerallongeélectrique,vériezson
bon état de marche et que sa prise est reliée à la
terre.
• N’utilisezjamaisl’outils’ilestendommagédequelque
façon que ce soit.
• N’insérezjamaisd’objetsautresquelesbâtonsde
colle Rapid Ø12 mm dans l’appareil.
• Neretirezjamaisunbâtondecolledéjàinséré.
• Ilestnormalquecetoutildeviennerelativementchaud
pendant l’utilisation. Cette situation est tout à fait
normale et n’est pas le signe d’une anomalie.
• Surfaceschaudes:labusedel’appareiletlacolle
peuvent atteindre une température d’environ 230 °C.
Ne touchez pas la buse chaude ou l’adhésif chaud.
Évitez tout contact avec la peau. Si vous vous brûlez,
mettez immédiatement la brûlure dans l’eau froide.
N’essayez jamais de retirer une grande quantité de
colle sans aide médicale.
• Maintenezlesenfantsàl’écart.Lesenfantsnedoivent
pas utiliser ce pistolet à colle.
• Encasdetravailenhauteur,preneztoutesles
précautions nécessaires pour garantir que la colle
ne coule pas sur l’opérateur ou sur un autre objet.
Assurez-vous de porter des protections suffisantes
ON/OFF Switch AC 220~240V
220W Thermostat
Heater Fuse

7
(peau, yeux).
• Certainsmatériauxsontsensiblesàlachaleuret
peuvent être endommagés par la buse chaude ou
même par la colle chaude. Si possible, testez une
chute de matériau ou une partie cachée de l’objet à
réparer.
• Restezvigilant.Faitesattentionàvotretravail.Prenez
garde aux gouttes de colle tombant de votre projet.
Utilisezvotrebonsens.N’utilisezpascepistolet
lorsque vous êtes fatigué. Ne l’utilisez pas sous
l’influence de l’alcool ou d’autres drogues qui peuvent
altérer vos capacités physiques.
• Lorsquevousaveznid’utiliserl’appareil,débranchez-
le et attendez qu’il se soit refroidi. N’immergez jamais
le pistolet à colle dans l’eau ou d’autres liquides pour
accélérer le processus de refroidissement. Laissez-le
refroidir uniquement à l’air frais. Le pistolet à colle doit
être rangé dans un endroit sec, fermé et sûr (boîte à
outils, tiroir, placard, etc.).
Mode d’emploi
• Branchezlepistoletàcolledansunepriseappropriée,
le témoin rouge indique la mise sous tension.
• Laissezl’outilchaufferpendantenviron3à5minutes.
Insérez un bâton de colle à l’arrière de l’outil.
• Lorsquelepistoletatteintsatempératuredechauffe,
pressez la gâchette lentement, jusqu’à ce que la colle
commence à couler de la buse. Relâchez la gâchette
pour arrêter le flux de colle.
• Sélectionnezlatempératuresouhaitéeàl’aidedu
bouton de réglage de température de 120 à 220 °C.
• Jouezsurlapressiondelagâchettedupistoletàcolle
pour ajuster le débit et la vitesse du bâton de colle.
• Pourremplacerlabuse,lepistoletàcolledoitêtre
tiède mais débranché.
• Dévissezlabuseenutilisantdesgants.
Pannes et remèdes
• Pouréviterdebouchercepistoletàcolle,
maintenez le mécanisme d’alimentation et
la chambre de fusion exempts de saleté et
d’autres corps étrangers.
• Stockezlesbâtonsdecolleinutilisésdansun
environnement propre.
• Netirezpaslebâtondecolledel’arrièredupistolet
à colle. Le mécanisme d’alimentation peut être
endommagé ou altéré. Si vous devez changer de type
de colle, coupez l’extrémité saillante et faites avancer
le reste avec le nouveau bâton de colle.
• Neposezpaslepistoletchaudsursoncôté.
Maintenez le pistolet chaud verticalement, sur son
support métallique ou sur l’établi, avec la buse dirigée
vers le bas.
• Sidelacollefondues’estéchappéedel’entrée
de la chambre de fusion et gêne le mécanisme
d’alimentation ; laissez le pistolet refroidir et retirez
doucement l’excédent de colle.
• Remplacezlabusesilacollegouttetrop.N’essayez
pas de remplacer la buse lorsque la colle est froide.
Pour remplacer la buse, le pistolet doit être chauffé
jusqu’à ce que la colle soit assez ramollie pour
retirer la buse (environ 1 minute). Portez des gants
et retirez l’ancienne buse. Videz la colle du pistolet
pour nettoyer la chambre de fusion. Montez une buse
neuve. Serrez seulement jusqu’au maintien. Ne serrez
pas excessivement.
• Maintenezl’extérieurdupistoletàcollepropre.
• N’utilisezpasdecolleautrequecellesrecommandées
par Rapid.
• Laisserl’outilallumétroplongtempssansutilisation
peutcréerdesrisques.Unesurchauffeinutilesurune
longue période d’inactivité, sans utilisation, en fonction
de la durée et du type de colle utilisé, peut avoir des
conséquences négatives :
* Fonte et ramollissement du bâton de colle à
l’arrière de l’outil, ou même adhérence du bâton
dans la douille isolante à l’entrée de la protection
thermique. Dans ce cas, le redémarrage de votre
outil pour une utilisation ultérieure peut être plus
long et plus difficile.
Dans ce cas, Rapid recommande d’exécuter les
actions suivantes :
- Branchez l’outil et laissez-le chauffer environ
quinze minutes.
- Commencez à pousser la colle en appuyant
légèrement sur la gâchette de temps en temps.
Continuez à laisser l’outil chauffer et répétez
cette action jusqu’à son déblocage. Le temps
requis pour le déblocage peut être plus ou
moins long en fonction des éléments suivants
: Le type et la composition de la colle utilisée
et la durée pendant laquelle l’outil a chauffé
inutilement, sans être utilisé pour le collage.
Si le démarrage est encore difficile après cette
action :
- Retirez la buse, en prenant garde à la
température de l’appareil.
- Mettez l’outil sur son support. Laissez-le branché
et chaud.
- Purgez l’outil en laissant la colle chaude couler
par gravité, sur un support jetable (récipient,
papier, carton).
- Commencez à pousser la colle en appuyant
légèrement sur la gâchette de temps en temps.
Continuez à laisser l’outil chauffer et répétez
cette action jusqu’à son déblocage. Appuyez sur
la gâchette plusieurs fois, vérifiez que l’ancienne
colle a été complètement vidée et que l’outil est
Réglage de température Remplacement de la buse

8
complètement purgé.
* La carbonisation de la colle, selon la nature et
la composition de la colle utilisée, se produit
lorsqu’elle reste fondue, emprisonnée trop
longtempsàl’intérieurdel’outil.Unefois
carbonisée, la colle commence à obstruer la buse
et entraîne ainsi une prise de la colle vers l’arrière
de l’outil, ce qui, à long terme, peut avoir de
graves conséquences telles qu’un colmatage du
mécanisme à l’avant ou une panne du système de
chauffage.
Dans ce cas :
- Retirez la buse, en prenant garde à la
température de l’appareil.
- Mettez l’outil sur son support. Laissez-le branché
et chaud. Purgez l’outil en laissant la colle
chaude couler par gravité, sur un support jetable
(récipient, papier, carton).
- Insérez un nouveau bâton de colle, en appuyant
légèrement sur la gâchette.
- Appuyez sur la gâchette plusieurs fois, vérifiez
que l’ancienne colle a été complètement vidée et
que l’outil est complètement purgé.
- Remplacer la buse par une neuve.
• Entouscas,vousnedevezjamais:
- Forcer sur la gâchette avant que l’outil ait atteint sa
température de chauffe.
- Pousser fortement sur le bâton de colle, ne tentez
jamais de le retirer par l’arrière.
• Lestravauxderéparationdupistoletàcolledoivent
être effectués uniquement par un personnel qualifié.
• Silecordond’alimentationestendommagé,ildoit
être remplacé par le fabricant, son service après-vente
ou une personne qualifiée similaire afin d’éviter tout
danger.
Schéma électrique
Garantie et réparations sous garantie
Période de garantie : Ce produit est garanti pendant
2 ans après la date de l’achat (le reçu de vente original
fait foi).
Conditions de la garantie : Tous les points
mentionnés dans ce document doivent avoir été
parfaitement respectés.
Réparations sous garantie : Le service après-vente
Esselte-Rapid est le seul service agréé pour effectuer
des réparations sous garantie sur cet outil.
En cas de réclamation sous garantie :
1 Rapportez le produit dans son emballage d’origine
à l’atelier ou au point de vente qui vous a fourni ce
produit,
2 Joignezlereçudeventedatéoriginalauproduit
rapporté.
Tout manquement à l’un de ces points annule la
prise en compte par RAPID selon la garantie du
fabricant.
ELEKTRISCHE KLEBEPISTOLE: EG340
Betriebs Anleitung
Technische Daten
Abmessungen (B x H x T) 21 x 26.5 x5 cm
Gewicht: 0.7 kg
Betriebsspannung : 220V-240V~, 50Hz
Leistungsaufnahme : 220W
Arbeitstemperatur: 120° - 220°C
Regelung: Thermostat
Klebstoff: Rapid Ø 12mm
Sicherheitshinweise
Bitte lesen Sie die Sicherheitshinweise
und Bedienungsanleitung vor der
ersten Inbetriebnahme des Geräts
sorgfältig durch.
• DiesesGerätistnichtbestimmtfürPersonen(auch
Kinder) mit physischen, sensorischen oder mentalen
BeeinträchtigungenoderPersonen,dienichtüber
ausreichendeErfahrungundKenntnisseverfügen,es
seidenn,siewurdendurcheinePerson,diefürihre
Sicherheit verantwortlich ist, in der Benutzung des
Gerätes unterwiesen oder anfänglich beaufsichtigt.
Kinder sollten nicht unbeaufsichtigt bleiben, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
• BenutzenoderlagernSiedasGerätnichtinfeuchter
Umgebung.StellenSieesnichtaneinemPlatzab,wo
esmitWasserinBerührungkommenkann.Setzen
Sie es während oder direkt nach Gebrauch keinen
extremen Temperaturschwankungen aus.
• VerwendenSieesnurdrinnenaufsauberen,
trockenen Oberflächen. Übermäßiger Staub und
Schmutz können die Lebensdauer des Werkzeugs
verringern.
Interrupteur
Marche/Arrêt AC 220~240V
220W Thermostat
Elément
chauffant Fusible

9
• ZiehenSiedenNetzsteckerniemalsdurchZiehenam
Kabel.
• WenndasNetzkabelbeschädigtistoderSchnitte
aufweist, ziehen Sie sofort den Netzstecker und
verwenden Sie das Gerät nicht mehr. Das Kabel muss
durch den Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt werden, um
Gefahren zu vermeiden.
• ZiehenSienachjederBenutzungodervor
Wartungsarbeiten (Reinigen etc.) den Netzstecker.
• StellenSieimmersicher,dassdasGerätaneine
geerdete Steckdose angeschlossen ist.
• PrüfenSievorVerwendungeines
VerlängerungskabelsseineUnversehrtheitund
vergewissernSiesich,dassesübereinenSchutzleiter
verfügt.
• BenutzenSiedasWerkzeugniemals,wennesin
irgendeiner Weise beschädigt ist.
• VerwendenSiekeineanderenalsØ12mmRapid
Klebesticks in diesem Gerät.
• EntfernenSiekeinebereitseingeführtenKlebesticks.
• Esistnormal,dasssichdasGerätbeiBenutzung
erwärmt. Dies ist kein Hinweis auf ein Problem.
• HeißeOberächen:DieDüseunddergeschmolzene
Klebstoff können Temperaturen von ca. 230° C
erreichen.BerührenSiedieaufgeheizteDüseund
den heißen Klebstoff nicht. Vermeiden Sie jeglichen
Kontakt mit der Haut. Wenn Sie sich verbrennen,
kühlenSiediebetroffeneStelleunterießendem
Wasser. Versuchen Sie niemals eine größere Menge
Klebstoff ohne ärztliche Hilfe zu entfernen.
• HaltenSiedasGerätvonKindernfern.Kindersollten
dieses Gerät nicht benutzen.
• WennSiedenKleberüberKopfhöheauftragen,
stellen Sie sicher, dass der Kleber nicht auf Sie oder
andere Gegenstände tropfen kann. Vergewissern
Siesich,dassSieausreichendgeschütztsind(Haut,
Augen).
• EinigeMaterialiensindhitzeempndlichundkönnen
durchdieheißeDüseoderauchdurchdenheißen
Klebstoff beschädigt werden. Wenn möglich, testen
SievorheraneinemReststückoderaneinernicht
sichtbaren Stelle die Verwendung des Klebers.
• BleibenSieaufmerksam.AchtenSieaufIhreArbeit.
HütenSiesichvortropfendemKleber.SetzenSie
Ihren gesunden Menschenverstand ein. Verwenden
SiedasGerätnicht,wennSiemüdesind.Benutzen
Sie das Gerät nicht unter Einfluss von Alkohol
oder anderen Drogen, die Ihre Leistungsfähigkeit
einschränken könnten.
• ZiehenSienachBeendigungderArbeitmitdem
Gerät den Netzstecker und warten Sie es bis es
vollständigabgekühltist.TauchenSiedasGerät
niemalsinWasseroderandereFlüssigkeiten,umden
Abkühlungsprozesszubeschleunigen.LassenSiees
nuranderLuftabkühlen.DieKlebepistolesolltean
einem geschlossenen, trockenen und sicheren Ort
aufbewahrt werden (Werkzeugkasten, Schublade,
Schrank, etc.)
Bedienungsanleitung
• SchließenSiedieKlebepistoleineinergeeigneten
Steckdose an, die rote Betriebsleuchte leuchtet auf.
• LassenSiedasGerätca.3–5Minutenaufheizen.
Stecken Sie einen Klebestick in die Öffnung an der
RückseitedesGeräts.
• WenndasGerätvollständigaufgeheiztist,
drückenSiedenVorschubhebellangsam,bisder
geschmolzeneKlebstoffausderDüsetritt.Zum
Beenden des Kleberaustritts, Vorschubhebel
loslassen.
• StellenSiedieArbeitstemperaturamDrehknopfauf
einen Wert zwischen 120 - 220°C ein.
• ArbeitenSiemitdemVorschubhebel,umMengeund
Geschwindigkeit des Kleberaustritts zu regeln.
• ZumWechselnderDüsesolltedieKlebepistoleleicht
warm, aber vom Netz getrennt sein.
• TragenSieHandschuhezumAbdrehenderDüse.
Störungsbeseitigung
• ZurVermeidungvonVerstopfungen
in der Klebepistole halten Sie die
den Vorschubmechanismus und die
Schmelzkammer frei von Schmutz und
Ablagerungen.
• LagernSieunbenutzteKlebesticksineinersauberen
Umgebung.
• ZiehenSiedenKlebesticknichtausderRückseite
der Klebepistole heraus. Der Vorschubmechanismus
könnte beschädigt werden. Wenn Sie den Klebstoff
wechseln wollen, schneiden Sie das herausragende
Ende ab und treiben Sie die Reste des alten
Klebstoffs mit dem neuen Klebestick heraus.
• LegenSiedieaufgeheizteKlebepistolenichtaufder
Seite ab. Stellen Sie die aufgeheizte Klebepistole auf
einer Arbeitsfläche aus Metall oder einer Werkbank
aufrecht,mitderDüsenöffnungnachunten,ab.
• WenngeschmolzenerKlebstoffausder
Schmelzkammer ausgetreten ist und den Vorschub
behindert,lassenSiedieKlebepistoleabkühlenund
entfernen Sie den blockierenden Klebstoff vorsichtig.
• TauschenSiedieDüseaus,wennderKlebstoff
übermäßigtropft.VersuchenSienicht,dieDüsezu
entfernen,wennderKlebstofferkaltetist.UmdieDüse
zu wechseln, muss die Klebepistole aufgeheizt sein,
bisderKlebstoffüssiggenugist,umdieDüsezu
entfernen (ca. 1 Minute): Verwenden Sie Handschuhe
undentfernenSiediealteDüse.LassenSieKlebstoff
durch die Klebepistole fließen, um die Schmelzkammer
Temperaturregelung Wechseln der Düse

10
zureinigen.ErsetzenSiedieDüsedurcheineneue.
SchraubenSiedieneueDüsefest.Nichtüberdrehen.
• HaltenSiedasÄußerederKlebepistolesauber.
• VerwendenSienurdievonRapidempfohlenen
Klebesticks.
• WenndasGerätzulangeZeiteingeschaltetist,
ohneeszubenutzen,kanndieszuRisikenführen.
UnnötigesÜberhitzenwährendeinerlängerenZeit
ohneBenutzung,abhängigvomZeitraumundvom
Klebstofftyp, kann negative Folgen haben.
• SchmelzendesKlebesticksamEndedesGerätsoder
Kleben des Sticks am Eingang der Schmelzkammer.
In diesem Fall kann die erneute Inbetriebnahme des
Gerätes länger dauern und schwieriger sein.
* Sollte dieses Problem auftreten, empfiehlt Rapid
die folgende Vorgehensweise:
- Schließen Sie das Gerät an und heizen Sie es
ungefähr 15 Minuten auf.
- BeginnenSiedenKleberherauszudrücken,
indemSiedenVorschubhebelvonZeitzu
Zeitleichtbetätigen.LassenSiedasGerät
weiter aufheizen und wiederholen Sie den
Vorgang, bis das Gerät nicht mehr blockiert.
DerZeitraumzumBehebenderBlockadekann
unterschiedlich lang sein, abhängig von dem Typ
undderZusammensetzungdesverwendeten
KlebstoffsunddemZeitraum,indemdasGerät
aufgeheizt und ungenutzt war.
Wenn die Inbetriebnahme nach der beschriebenen
Maßnahme immer noch schwierig ist:
- EntfernenSiedieDüse.Achtung:dieDüseist
heiß.
- StellenSiedasGerätaufdenStandbügel.
Lassen Sie es angeschlossen und aufgeheizt.
- Säubern Sie das Gerät, indem Sie den Klebstoff
durch die Schwerkraft auf eine wegwerfbare
Unterlage(Papier,Pappeusw.)ießenlassen.
- BetätigenSiedenVorschubhebelvonZeit
zuZeitleicht.LassenSiedasGerätweiter
aufheizen und wiederholen Sie den Vorgang,
bis das Gerät nicht mehr blockiert. Betätigen
Sie den Vorschubhebel einige Male, um
sicherzustellen, dass der alte Klebstoff komplett
entfernt und das Gerät völlig entleert ist.
* Verkohlen des Klebstoffs: kann je nach Art und
ZusammensetzungdesverwendetenKlebstoffs
vorkommen, wenn der geschmolzene Kleber zu
lange im Inneren der Klebepistole war. Ist der
Kleberverkohlt,blockierterdieDüseundder
KleberfließtinRichtungderRückseiteGerätes,
was langfristig zum Blockieren des Systems an der
FrontoderzumAusfallderHeizungführenkann.
In diesem Fall:
- Wenn die Inbetriebnahme nach der
beschriebenen Maßnahme immer noch
schwierig ist:
- EntfernenSiedieDüse.Achtung:dieDüseist
heiß.
- StellenSiedasGerätaufdenStandbügel.
Lassen Sie es angeschlossen und aufgeheizt.
- Säubern Sie das Gerät, indem Sie den Klebstoff
durch die Schwerkraft auf eine wegwerfbare
Unterlage(Papier,Pappeusw.)ießenlassen.
- BetätigenSiedenVorschubhebelvonZeit
zuZeitleicht.LassenSiedasGerätweiter
aufheizen und wiederholen Sie den Vorgang,
bis das Gerät nicht mehr blockiert. Betätigen
Sie den Vorschubhebel einige Male, um
sicherzustellen, dass der alte Klebstoff komplett
entfernt und das Gerät völlig entleert ist.
- ErsetzenSiedieDüsedurcheineneue.
• Siedürfenniemals:
- Den Vorschubhebel betätigen, bevor das Gerät
seine Arbeitstemperatur erreicht hat.
- DenKlebestickkräftigdrückenodervonhintenaus
dem Gerät ziehen.
• ReparaturendürfenausschließlichdurchFachkräfte
ausgeführtwerden.
• WenndasNetzkabelbeschädigtist,mussesdurch
den Hersteller, den Kundendienst des Herstellers oder
eine ähnlich qualifiziert Person ersetzt werden, um
jegliche Gefahr auszuschließen.
Elektrischer Schaltplan
Garantie und Reparaturen unter Garantie
Garantiezeit:DieGarantiezeitfürdiesesProdukt
beträgt2JahrenvomZeitpunktdesKaufs(Original-
Kaufbeleg als Nachweis).
Garantiebedingungen: Alle Punkte in diesem
Dokumentmüssenvollständigeingehaltenwerden
Garantiereparaturen: Ausschließlich der Esselte-
Rapid After-Sales Kundendienst ist autorisiert,
Reparaturen an diesem Gerät vorzunehmen.
Im Falle einer Inanspruchnahme der Garantie:
1 Geben Sie das Produkt in der Originalverpackung
zurück,woSieesgekaufthaben.
2 FügenSiedenOriginal-Kaufbelegbei.
Jeder Verstoß gegen einen dieser Punkte führt
zum Erlöschen der RAPID Herstellergarantie.
EIN/AUS Schalter AC 220~240V
220W Thermostat
Heizung Sicherung
