ratiotec B 20 User manual

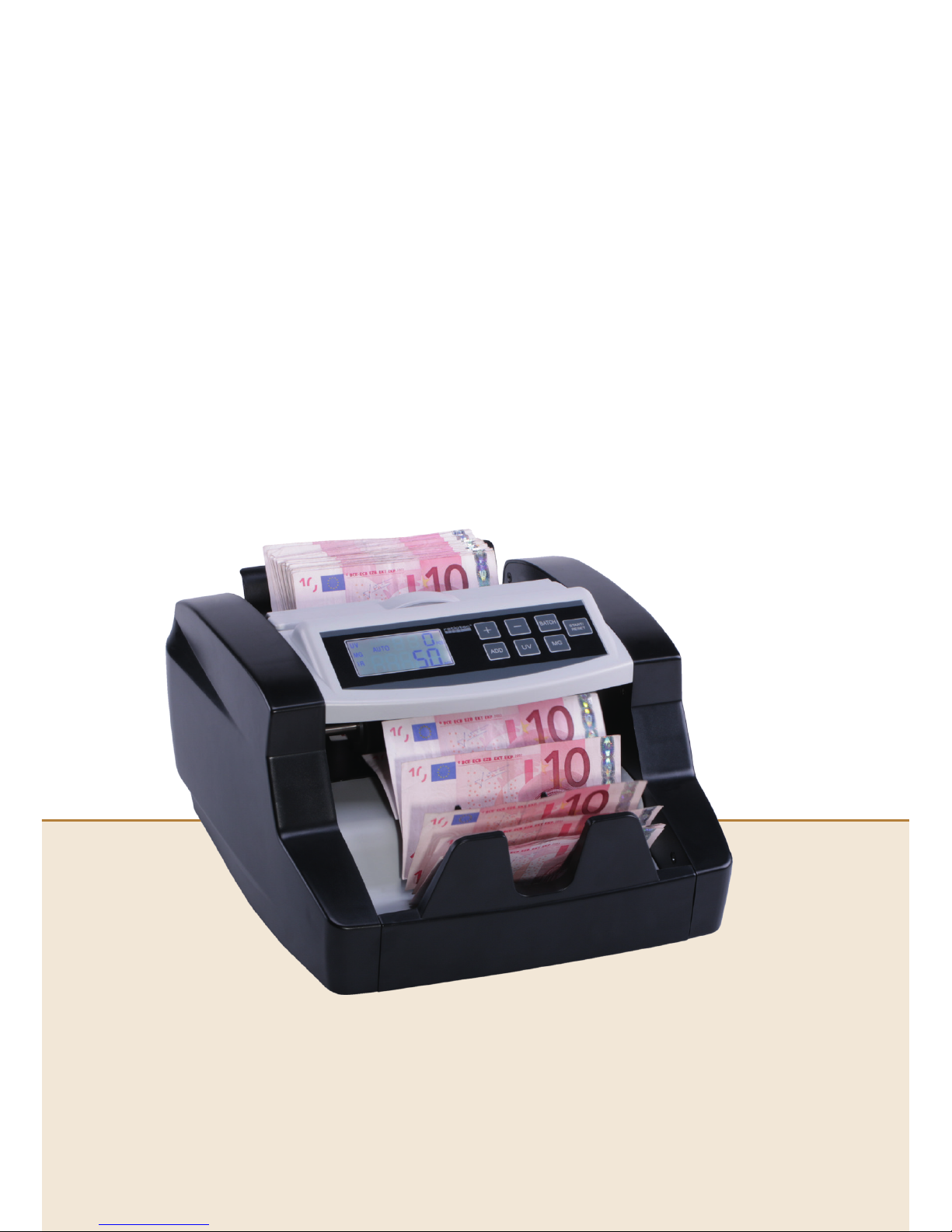

Instruction manual rapidcount B 20 / B40
Bedienungsanleitung rapidcount B 20 / B 40
We support retail

Inhalt / contents
Seite / page
Bedienungsanleitung ........................................ 4 –7
Instruction manual ........................................... 8 – 11
Instrucciones de uso ....................................... 12 – 15
Mode d´emploi .......................................... 16 – 19
Istruzioni per l‘uso ....................................... 20 – 23

4
Bedienungsanleitung rapidcount B 20 / B 40
Einleitung
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank, dass Sie sich für die Banknotenzählmaschine rapidcount B entschieden haben. Mit dem
Kauf dieses Qualitätsproduktes haben Sie eine gute Wahl getroffen. Die rapidcount B ist ein Stückzäh-
ler und als B 20 (Prüfung der Ultraviolett- und Infrarotmerkmale) und B 40 (Prüfung der Ultraviolett-,
Infrarot- und Magnetismusmerkmale) erhältlich. Für einen störungsfreien Betrieb lesen Sie bitte die
Bedienungsanleitung sorgfältig durch. Wir empfehlen, die Maschine einmal im Jahr warten zu lassen.
Das optimale jährliche Zählvolumen ist auf 0,2 Millionen Banknoten begrenzt.

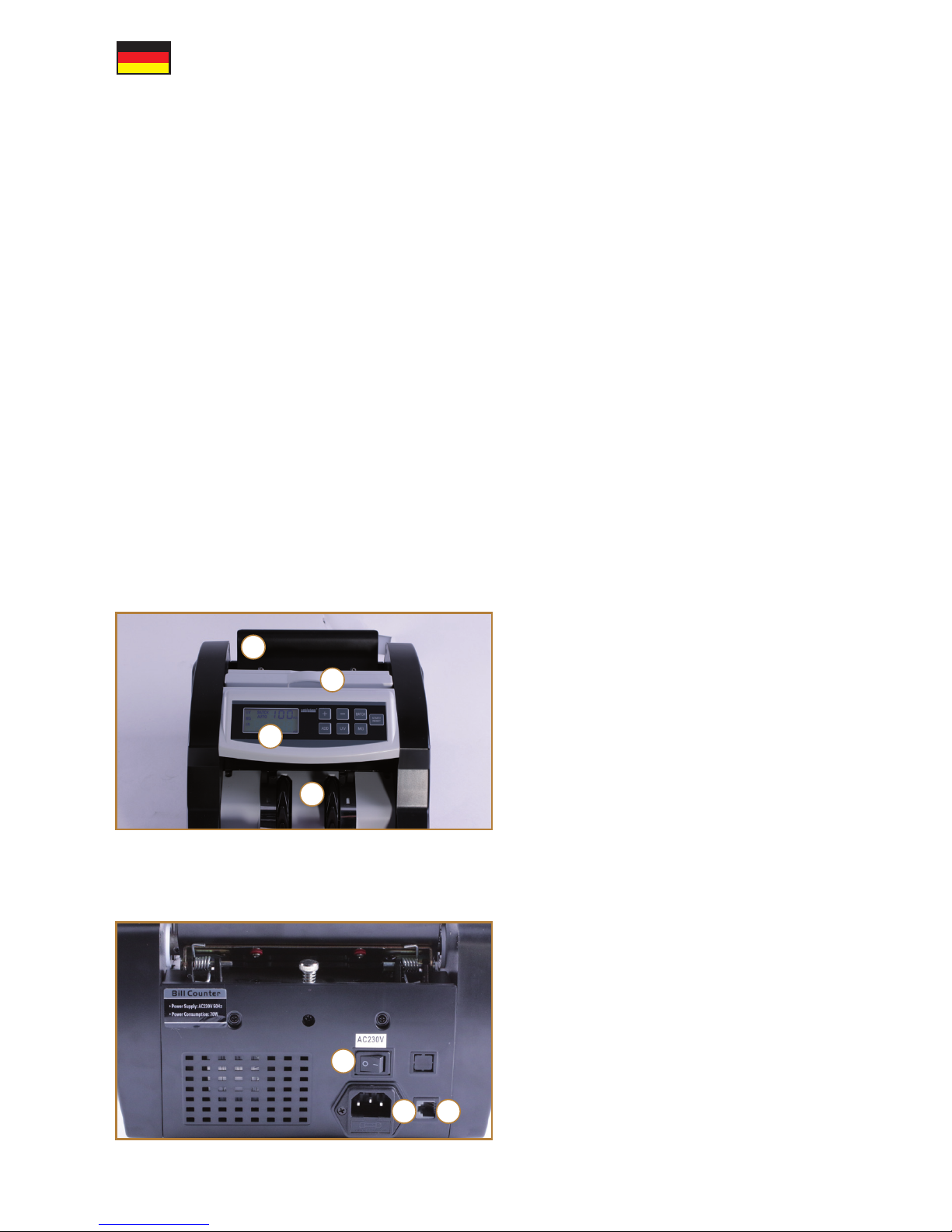

1. Banknoteneinzug
2. Tragegriff
3. LED-Display
4. Banknotenauswurf
Vorderseite
1
2
3
4
1. On/Off Schalter
2. Anschluss für optional erhältliches
Updatekabel
3. Netzkabelanschluss
Rückseite
1
23
Allgemeine Vorsorgemaßnahmen
Gehen Sie vorsichtig mit der Maschine um. Stellen Sie die Maschine nicht an einen zu warmen oder
feuchten Ort. Setzen Sie die Maschine nicht direktem Sonnenlicht oder Regen aus. Betreiben Sie die
Maschine nur auf einer ebenen und stabilen Fläche. Warten Sie bei niedrigen Temperaturen nach dem
Einschalten 3 Minuten, bevor Sie mit dem Zählen beginnen, da eine minimale Kondenswasserbildung
auf den Sensoren möglich ist. Geben Sie keine Münzen oder andere Gegenstände in den Einzug. Leh-
nen Sie sich nicht über das Gerät, da sich sonst Haare oder Krawatten im Einzug verklemmen können.

5
1. +/- :Einstellen des Bündelwertes.
2. BATCH: Einstellen der Bündelfunktion.
3. START/RESET: Starten des Zähl-
vorgangs bei deaktiviertem automa-
tischen Zählstart, Löschen der Zähl-
summe im Additionsmodus.
Langes Drücken: Ein-/Ausschalten des
automatischen Zählstarts.
4. MG: Ein-/Ausschalten der MG-Prüfung
(nur B 40).
5. UV: Ein-/Ausschalten der UV-Prüfung.
6. ADD: Ein-/Ausschalten der Additions-
funktion.
Bedienfeld
12
3
456
Bedienung
Schließen Sie das Netzkabel an und schalten Sie die Maschine ein. Die Maschine führt nun einen
Selbsttest durch. Um Fehlermeldungen und Beschädigungen an den Sensoren zu vermeiden, sortieren
Sie stark beschädigte oder verschmutzte Banknoten aus und entfernen Büroklammern und Tesafilm
von den Banknoten. Legen Sie einen vorsortierten Stapel Banknoten (z.B. nur 20Euro Banknoten) mit-
tig in den Einzug. Die Maschine startet automatisch den Zählvorgang und zeigt die gezählte Stückzahl
an. Dieser automatische Zählstart ist werksseitig eingestellt. AUTO wird im Display angezeigt. Über
Gedrückthalten der Taste START/RESET können Sie diesen Autostart deaktivieren. Starten Sie den
Zählvorgang nun durch kurzes Drücken von START/RESET.
Bündelfunktion
Die Bündelfunktion ermöglicht es Ihnen, eine von Ihnen vorab bestimmte Menge Banknoten (z.B. 10
Stück) aus einem größeren Stapel Banknoten abzuzählen, beispielsweise für die Bündelung mit Ban-
derolen. Durch mehrmaliges Drücken der BATCH-Taste wählen Sie zwischen den vorgegebenen Werten
100, 50, 20 oder 10 aus. Wenn Sie eine andere Zahl zwischen 1 und 100 auszählen möchten, benutzen
Sie die Taste + oder -, um den vorgegebenen Wert schrittweise zu ändern oder halten Sie eine der bei-
den Tasten gedrückt, um den Wert im Schnelllauf zu ändern. Starten Sie nun den Zählvorgang, indem
Sie einen Banknotenstapel in den Banknoteneinzug legen. Die Maschine stoppt, sobald die eingestell-
te Stückzahl erreicht ist. Bei Entnahme der Banknoten aus dem Auswurf startet die Maschine automa-
tisch einen neuen Zählvorgang, wenn sich noch Banknoten im Einzug befinden. Um die Bündelfunktion
auszuschalten, stellen Sie den Bündelwert mit der BATCH-Taste auf 0 ein.
Additionsfunktion
Mit der Additionsfunktion ist es möglich, mehrere Zählvorgänge derselben Banknotensorte zu addie-
ren. Um diese Funktion zu aktivieren, drücken Sie die ADD-Taste. Unten links im Display erscheint ADD.
Der Zähler wird bei der Entnahme von Banknoten nach dem Zählvorgang nicht wieder zurück auf 0 ge-
setzt, sondern zeigt die Gesamtstückzahl aller gezählten Banknoten an. Sie können die Additionsfunk-
tion auch erst nach einem Zählvorgang aktivieren; dieser wird dann auch noch in die Gesamtsumme
aufgenommen. Zum Deaktivieren der Additionsfunktion drücken Sie erneut die Taste ADD. Um eine an-
dere Stückelung mit der Additionsfunktion zu zählen, entnehmen Sie bitte zuerst die gezählten Bank-
noten aus der Banknotenablage. Nachdem Sie die Additionsfunktion über die ADD Taste deaktiviert ha-
ben, setzen Sie den Summenzähler durch ein kurzes Drücken der START/RESET-Taste auf Null zurück.

6
Falschgelderkennung
Die rapidcount B 20 prüft die Ultraviolett- und Infrarotmerkmale und die B 40 zusätzlich noch die
Magnetismusmerkmale von Banknoten. Wenn eine verdächtige Banknote gefunden wird, stoppt die
Maschine automatisch, ein Warnsignal ertönt und eine Fehlermeldung wird im Display angezeigt. Die
oberste Banknote in der Banknotenablage ist die verdächtige Banknote. Entfernen Sie diese und drü-
cken Sie die Taste START/RESET, um den Zählvorgang fortzusetzen. Über die Taste UV bzw. MG kann die
Ultraviolett- bzw. Magnetismusprüfung an- oder abgeschaltet werden.
Fehlermeldungen
Die rapidcount B Modelle sind zuverlässige Banknotenzählmaschinen. Dennoch können Fehlermel-
dungen auftreten, nicht zuletzt, da sich im Stapel auch verdächtige Banknoten befinden können. Für
einen einwandfreien Betrieb lassen Sie Ihre Maschine einmal jährlich von ratiotec warten und reinigen

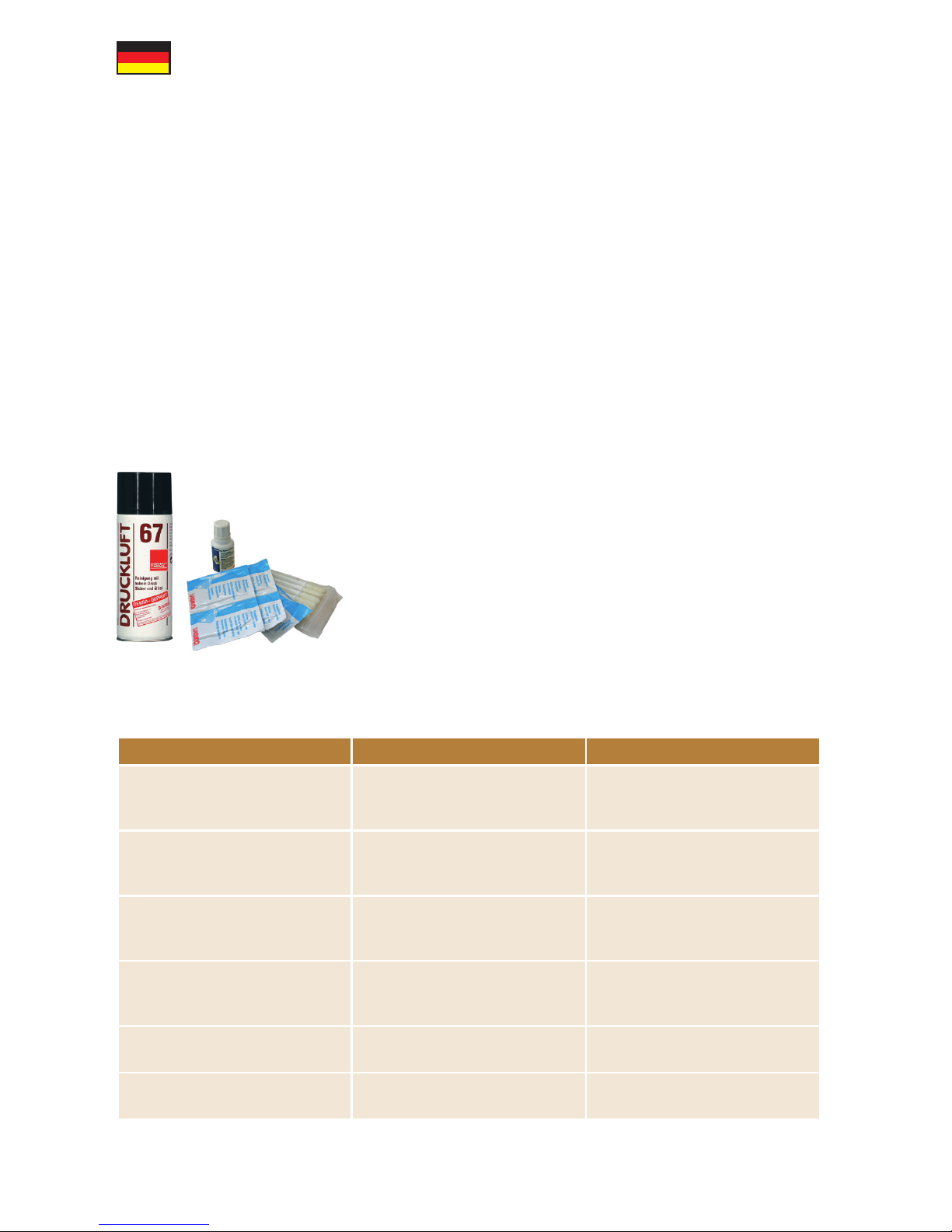

Sie Ihre ausgeschaltete Maschine regelmäßig mit dem optional erhältlichen Reinigungsset und Druck-
luftspray.
Folgende Fehlermeldungen können während des Selbsttestes nach dem Einschalten oder während des
Zählvorgangs auftreten und zeigen Ihnen u.a. den Verdacht von falschen Banknoten an.
Fehlermeldung Ursache Maßnahme
A UV-Fehler Entfernen Sie die verdächtige Bank-
note und setzen Sie den Zählvor-
gang mit START/RESET fort.
b MG-Fehler Entfernen Sie die verdächtige Bank-
note und setzen Sie den Zählvor-
gang mit START/RESET fort.
C IR-Fehler Entfernen Sie die verdächtige Bank-
note und setzen Sie den Zählvor-
gang mit START/RESET fort.
d Formatfehler Entfernen Sie die verdächtige Bank-
note und setzen Sie den Zählvor-
gang mit START/RESET fort.
F Unvollständige Banknote Nehmen Sie die Gehäuseabdeckung
ab und reinigen Sie die Sensoren.
E-0 Fehler des Left counting Sensors Setzen Sie sich bitte mit unserem
Serviceteam in Verbindung.

7
Funktionen rapidcount B 20 rapidcount B 40
Zählt sortierte/ unsortierte
Banknoten
/ – / –
Währung Euro/ andere optional Euro/ andere optional
Formaterkennung bis 100 Euro bis 100 Euro
Echtheitsprüfung UV-, IR-Merkmale UV-, IR-, MG-Merkmale
Geschwindigkeit 1.000 Banknoten / Minute 1.000 Banknoten / Minute
Laufleistung 0,2 Millionen Banknoten / Jahr 0,2 Millionen Banknoten / Jahr
Kapazität Einzug / Auswurf 100 / 200 100 / 200
Start-Stopp-Automatik
Bündelfunktion
Additionsfunktion
Optionen Staubschutzhülle, Druckluftspray,
Reinigungsset
Staubschutzhülle, Druckluftspray,
Reinigungsset
Spannungsversorgung 230 V / 50 Hz 230 V / 50 Hz
Abmessungen (l x b x h in mm) 289 x 260 x 174 289 x 260 x 174
Gewicht in kg 5,1 5,1
Technische Daten
Fehlermeldung Ursache Maßnahme
E-1 Fehler des Right counting Sensors Setzen Sie sich bitte mit unserem
Serviceteam in Verbindung.
E-2 Fehler des Preset Sensors Setzen Sie sich bitte mit unserem
Serviceteam in Verbindung.
E-3 Fehler des Speed Sensors Setzen Sie sich bitte mit unserem
Serviceteam in Verbindung.

8
User manual rapidcount B 20 / B 40
Introduction
Dear customer,
Thank you for deciding on the banknote counter rapidcount B from ratiotec. You made a good choice
with the purchase of this quality product. The rapidcount B is a piece counter, available as B 20 (checks
ultraviolet and infrared features) and B 40 (checks ultraviolet, infrared and magnetic features). Please
read the operating instructions through carefully to ensure a smooth and fault-free operation. We addi-
tionally recommend an annual maintenance of the product. The ideal counting volume is limited to 0,2
million banknotes per year.
1. Banknote feeder
2. Transport handle
3. LED display
4. Banknote stacker
Front side
1. On/Off switch
2. Connection for update cable
3. Connection for mains cable
Rear side
Preventive measures
Please handle the device with care. Do not store the machine in a hot or humid place. Do not expose the
machine to direct sunlight or rain. Operate the machine only on a flat and firm surface. At low surroun-
ding temperatures, please wait 3 minutes after switching on the machine before starting a counting
process since there might be condensed water on the sensors. Do not insert coins or other items except
for banknotes in the banknote feeder. Do not lean over the device to avoid hair or ties getting stuck in
the banknote feeder.
1
2
3
4
1
23

9
1. +/-: Choose a batch amount.
2. BATCH: Choose a preset batch amount.
3. START/RESET: Start the counting pro-
cess when automatic start is deactiva-
ted. Delete the counting result in
Addition mode.
Hold for a few seconds: Activate/
Deactivate the automatic start.
4. MG: Activate/Deactivate detection of
MG features (only B 40).
5. UV: Activate/Deactivate detection
of UV features.
6. ADD: Activate/Deactivate the Addition
mode.
Control panel
12
3
456
Operation
Connect the mains cable and switch on the machine. The machine performs a self-test. To avoid inter-
ruptions, sort out damaged or soiled banknotes and remove paper clips and adhesive tape. Place a sor-
ted stack of banknotes (e.g. only 20Euro banknotes) in the center of the banknote feeder. The machine
automatically starts the counting process and shows the quantity of counted banknotes. The automatic
start is activated by default. AUTO is shown on the display. When holding START/RESET, you can deacti-
vate the automatic start. The counting process can now be started manually by pressing START/RESET.
Batch function
By using the Batch function it is possible to count a preset number of banknotes (e.g. 10 pcs) from a
bigger stack of banknotes, for instance to form a banknote bundle. You can choose between preset
batch quantities of 100/50/20/10/--- by pressing the BAT key. For any other batch quantity between 1
and 100, press the keys + or – to raise or lower the quantity in units, or hold the key down to change the
quantity quicklier. Now start the counting process by placing a stack of banknotes in the feeder. When
the quantity of the batch is reached during a counting process, the device will stop. After removing the
banknotes from the stacker, the machine will automatically start a new counting process if there are
still banknotes in the feeder. Choose --- by pressing the BATCH key to deactivate the Batch function.
Addition function
The Addition function enables you to add the counting results of several counting processes of the
same sort. Press the ADD key to activate this function. ADD will be shown on the bottom left corner of
the display. Once all the banknotes have been counted the counter will not be set back to zero, but will
show the total quantity of all counted banknotes. This function can only be activated after one counting
process. This counting result will also be added to the total quantity. Press ADD again to deactivate the
Addition function. In order to count banknotes of another denomination with the Addition function,
remove the counted banknotes from the stacker. After deactivating the Addition function with the ADD
key, reset the quantity counter to zero by pressing START/RESET. Now activate the Addition function
again and count banknotes of another denomination.

10
Counterfeit detection
The rapicount B 20 checks the ultraviolet and infrared features and the B 40 additionally checks the
magnetic features of banknotes. If a suspicious banknote is found, the machine will stop automatically,
a warning sound will appear and an error message will be shown on the display. The top banknote in
the banknote stacker is the suspicious one. Remove it and press START/RESET to continue the counting
process. By pressing UV or MG, it is possible to switch on/off the ultraviolet or magnetic detection.
Error messages
The rapidcount B is a reliable banknote counter. However, errors may occur during operation, neverthe-
less because the banknote counter checks for counterfeit banknotes too. For trouble-free operation, we

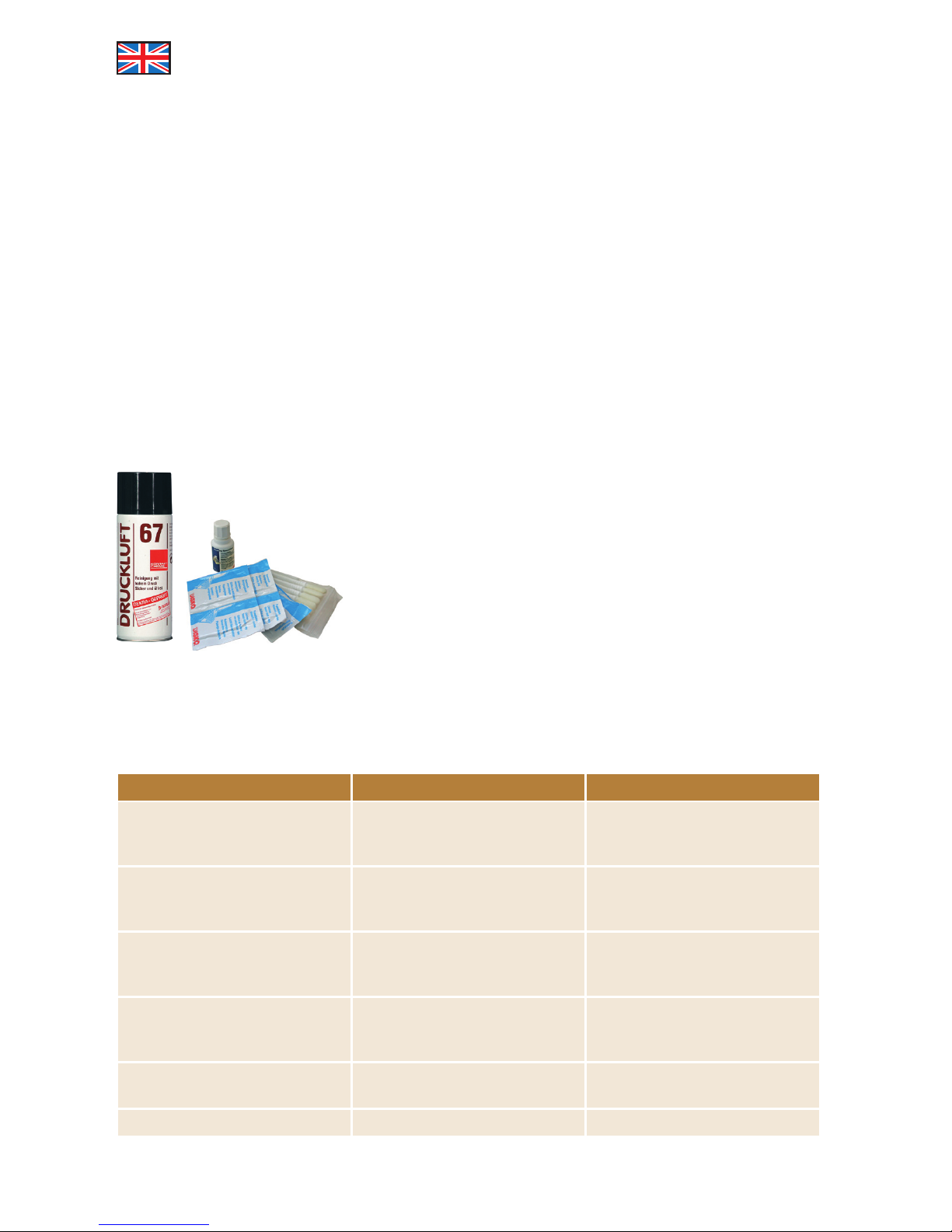

recommend an annual maintenance of the product and a regular cleaning of the machine by using the
cleaning set (optionally available), compressed air (optionally available), a soft cloth or a brush. Switch
off the machine before proceeding to its cleaning.
The following error messages may appear during the self-test after switching on the machine and
during the counting process. Amongst others, they indicate suspicious banknotes.
Error messages Cause Action
A UV error Remove the suspicious banknote
and continue the counting process
by pressing START/RESET.
b MG error Remove the suspicious banknote
and continue the counting process
by pressing START/RESET.
C IR error Remove the suspicious banknote
and continue the counting process
by pressing START/RESET.
d format error Remove the suspicious banknote
and continue the counting process
by pressing START/RESET.
F Incomplete banknote Remove the plastic cover and clean
the sensors.
E-0 Error of the left counting sensor Please contact our service team.

11
Functions rapidcount B 20 rapidcount B 40
Counts sorted / unsorted banknotes / – / –
Currency Euro / other currencies optional Euro / other currencies optional
Size recognition up to 100 Euro up to 100 Euro
Counterfeit detection UV, IR features UV, IR, MG features
Speed 1.000 banknotes / minute 1.000 banknotes / minute
Counting capacity 0,2 million banknotes / year 0,2 million banknotes / year
Capacity feeder / stacker 100 / 200 100 / 200
Automatic start-stop function
Batch function
Addition function
Accessories Dust cover, compressed air, clea-
ning set
Dust cover, compressed air, cleaning
set
Power supply 230 V / 50 Hz 230 V / 50 Hz
Measurements (l x w x h in mm) 289 x 260 x 174 289 x 260 x 174
Weight in kg 5,1 5,1
Technical data
Error messages Cause Action
E-1 Error of the right counting sensors Please contact our service team.
E-2 Error of the preset sensor Please contact our service team.
E-3 Error of the speed sensor Please contact our service team.

12
Manual de usuario rapidcount B 20 / B 40
Introducción
Estimado cliente,
Gracias por decidirse por la contadora de billetes rapidcount B de ratiotec. Ha tomado una decisión
acertada con la compra de este producto de calidad. La rapidcount B es una contadora de unidades y
está disponible como B 20 (detección de características ultravioletas y infrarrojas) y B 40 (detección
de características ultravioletas, infrarrojas y magnéticas). Por favor lea las instrucciones de uso cuida-
dosamente para asegurar un funcionamiento libre de errores. Además le recomendamos llevar a cabo
una revisión de mantenimiento anual. La capacidad ideal de contaje de este aparato asciende a 0,2
millones de billetes por año.

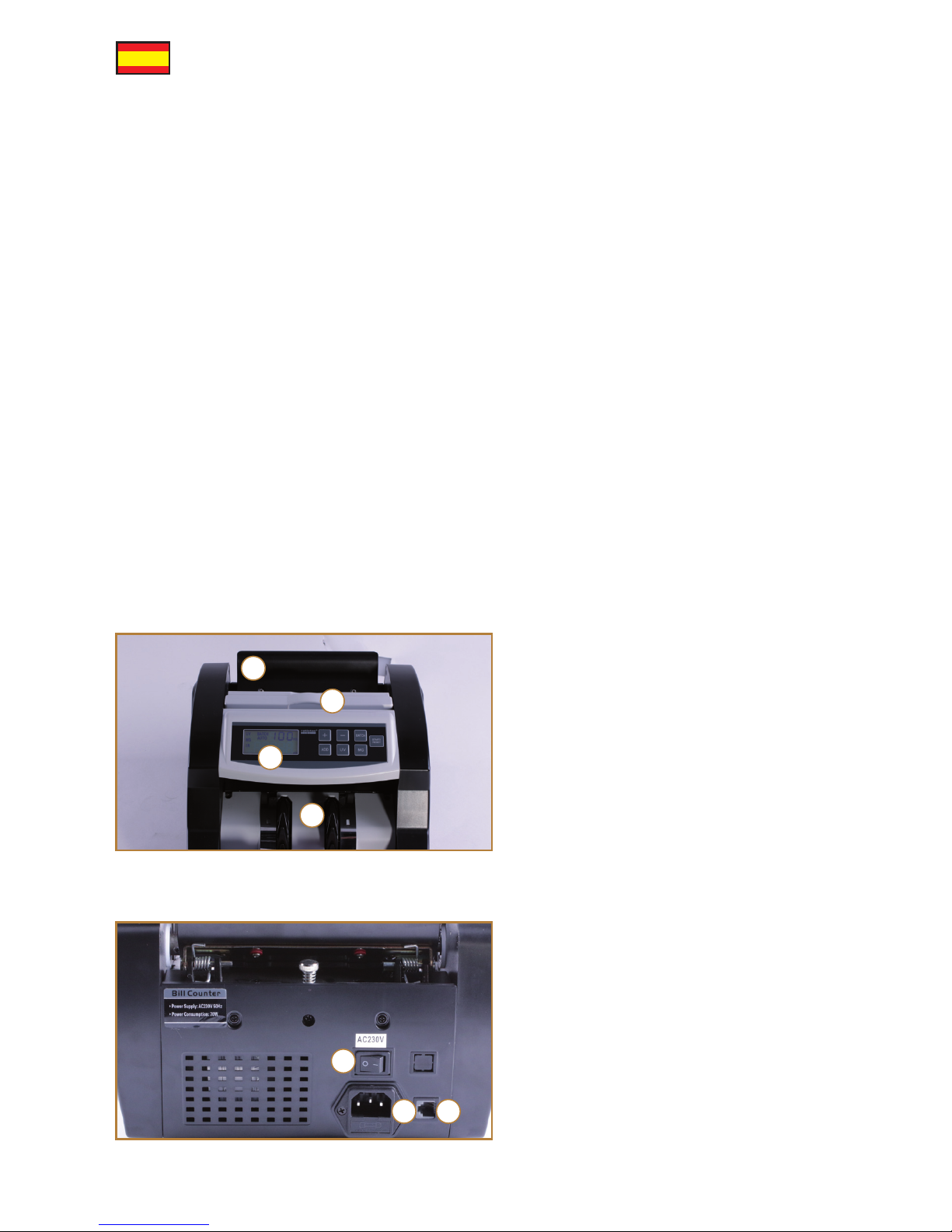

1. Entrada de billetes
2. Asa de transporte
3. Pantalla LED
4. Salida de billetes
Parte frontal
1. Botón de encendido
2. Puerto para cable de actualización
3. Conexión para cable de corriente
Parte posterior
Cuidados preventivos
Por favor utilice el aparato con cuidado. No lo guarde en un lugar caliente o húmedo. No exponga la
máquina a la luz directa del sol o a la lluvia. Opere la máquina únicamente sobre una superficie firme y
lisa. A temperaturas ambientales bajas, por favor espere 3 minutos tras encender el aparato antes de
comenzar un proceso de conteo, puesto que puede haber agua condensada en los sensores. No intro-
duzca monedas u otros objetos en la ranura de entrada, excepto billetes. No se incline sobre el aparato,
ya que su pelo o corbata podrían atascarse en la entrada de billetes.
1
2
3
4
1
23

13
1. +/-: Elegir una cantidad para lotes.
2. BATCH Elegir una cantidad prefijada para
lotes.
3. START/RESET: Comenzar el proceso de
conteo cuando el comienzo automático
esté desconectado, borrar el resultado de
conteo en el modo Adición. Mantener du-
rante varios segundos: Activa y desactiva
la función de comienzo automático.
4. MG: Activa/Desactiva la detección de
características magnéticas (sólo B 40).
5. UV: Activa/Desactiva la detección de ca-
racterísticas ultravioletas.
6. ADD: Activa/Desactiva el modo Adición.
Panel de control
12
3
456
Operación
Conectar el cable de corriente y encender el aparato. La máquina reliza un test automático. Para evitar
interrupciones, separe billetes dañados o sucios y retire cualquier clip o cinta adhesiva que pueda
haber. Coloque un fajo de billetes clasificados (ej.: sólo billetes de 20Euro) en el centro de la entrada
de billetes. La máquina comenzará el proceso de conteo de manera automática y mostrará la cantidad
de billetes contados. El inicio automático está activado por defecto, AUTO se muestra en la pantalla. Si
mantiene presionada la tecla START/RESET puede activar el inicio automático. El proceso de conteo se
debe comenzar ahora de manera manual presionando START/RESET.
Función de Fajos
Utilizando la función de Fajos es posible contar una cantidad de billetes preseleccionada (ej.: 10 uni-
dades) de un lote de billetes mayor para, por ejemplo, hacer un fajo de billetes. Puede seleccionar
entre unas cantidades predefinidas de 100/50/20/10 -- presionando la tecla BAT. Para elegir cualquier
otra cantidad entre 1 y 100, presione las teclas + o – para aumentar o reducir la cantidad en unidades,
o mantenga la tecla presionada para cambiar la cantidad más rápidamente. Ahora comience el proceso
de conteo colocando un lote de billetes en la entrada. Cuando se alcance la cantidad del fajo durante
el proceso de conteo, el aparato se detendrá. Tras retirar los billetes de la salida de billetes, el aparato
comenzará automáticamente un nuevo proceso de conteo si quedan billetes en la entrada. Seleccione
una cantidad de cero presionando la tecla BATCH para desactivar la función de Fajos.
Función Adición
La función Adición permite añadir varios resultados de varios procesos de conteo de una misma de-
nominación. Presione la tecla ADD para activar esta función. ADD se mostrará en la esquina inferior
izquierda de la pantalla. Cuando se hayan contado todos los billetes, el contador no volverá a cero, sino
que mostrará la cantidad total de todos los billetes contados. Esta función sólo puede ser activada tras
un proceso de conteo. El resultado de este conteo también será añadido a la suma total. Presione de
nuevo ADD para desactivar la función Adición. Para contar billetes de otra denominación con la función
Adición, retire los billetes del último proceso de la salida de billetes. Tras desactivar la función Adición
por medio de la tecla ADD, vuelva a cero la cifra del contador presionando START/RESET. Ahora active
de nuevo la función Adición y cuente billetes de otra denominación.

14
Detección de billetes falsos
La rapidcount B 20 detecta las características ultravioletas e infrarojas de los billetes, y la B 40 también
las características magnéticas. Si se detecta un billete sospechoso, la máquina se detendrá automáti-
camente, sonará una señal de aviso y un mensaje de error aparecerá en la pantalla. El billete superior
de la salida de billetes es el sospechoso. Retírelo y presione START/RESET para continuar el proceso de
conteo. Presionando UV o MG puede activar y desactivar la detección ultravioleta y magnética.
Error messages

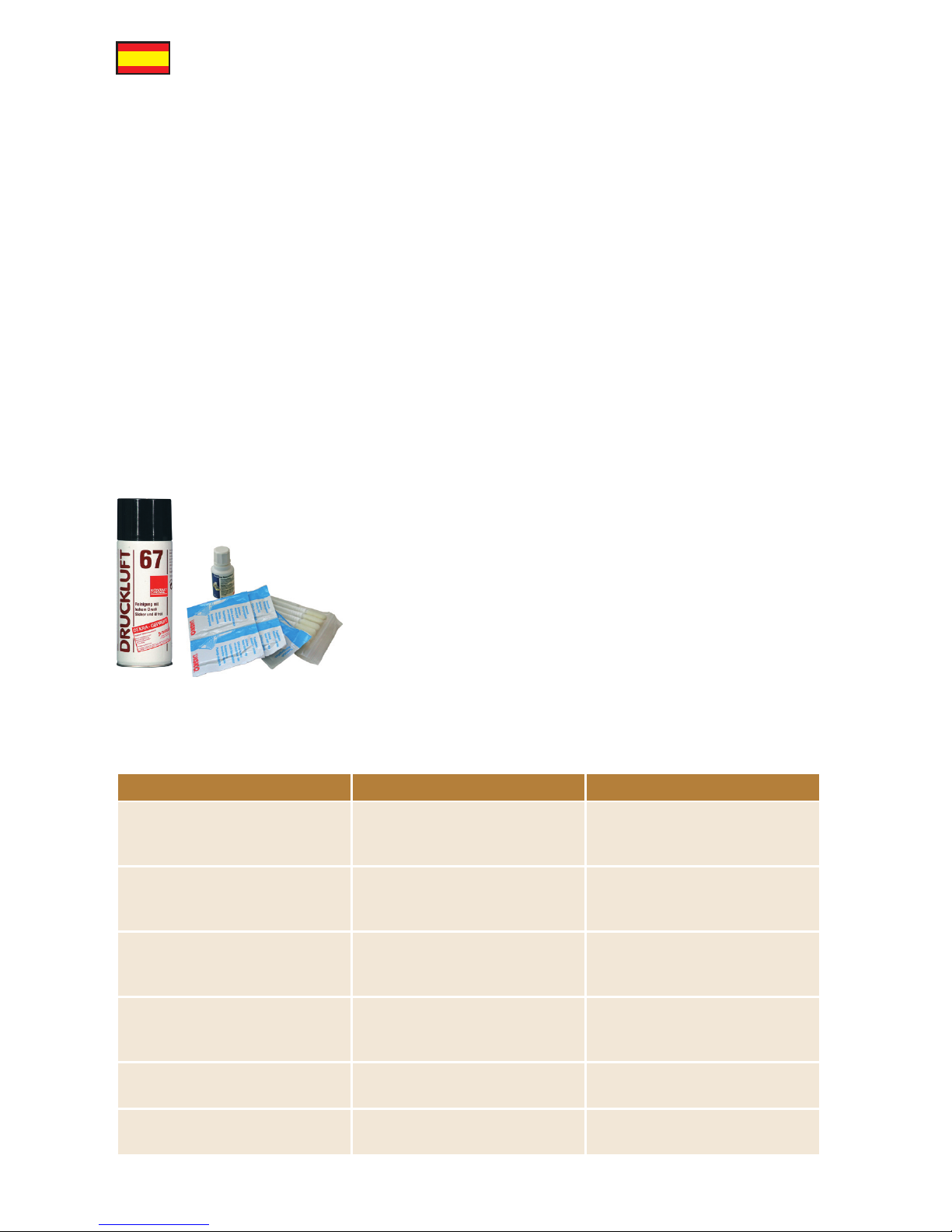

La rapidcount B es una contadora de billetes fiable. Sin embargo pueden ocurrir errores durante la
operación, no en vano ya que la contadora realiza además detección de billetes falsos. Para una oper-
ación libre de problemas, recomendamos realizar una revisión de mantenimiento anual, así como lim-
piar el aparato de manera regular utilizando un set de limpieza (disponible opcionalmente), aire com-
primido (disponible opcionalmente), un paño suave o un cepillo. Apague el aparato antes de proceder
a su limpieza.
Los siguientes mensajes de error pueden aparecer durante el test automático tras encender el aparato
o durante el proceso de conteo. Entre otras cosas, indican posibles billetes sospechosos.
Mensaje de error Causa Solución
A Error UV Retire el billete sospechoso y con-
tinúe el procedimiento de conteo
presionando START/RESET.
b Error MG Retire el billete sospechoso y con-
tinúe el procedimiento de conteo
presionando START/RESET.
C Error IR Retire el billete sospechoso y con-
tinúe el procedimiento de conteo
presionando START/RESET.
d Error de formato Retire el billete sospechoso y con-
tinúe el procedimiento de conteo
presionando START/RESET.
F Billete incompleto Retire la cubierta plástica y limpie
los sensores.
E-0 Error del sensor de conteo izquierdo Por favor contacte nuestro Servicio
Técnico.

15
Funciones rapidcount B 20 rapidcount B 40
Cuenta billetes clasificados /
sin clasificar
/ – / –
Divisa Euro / otras divisas opcionales Euro / otras divisas opcionales
Detección de formato Hasta 100 Euro Hasta 100 Euro
Detección de falsos Características UV, IR Características UV, IR, MG
Velocidad 1.000 billetes / minuto 1.000 billetes / minuto
Volumen de conteo 0,2 milliones billetes / año 0,2 milliones billetes / año
Capacidad entrada / salida 100 / 200 100 / 200
Función inicio automático
Función de Fajos
Función Adición
Accesorios Cubierta anti polvo, spray de aire
comprimido, set de limpieza
Cubierta anti polvo, spray de aire
comprimido, set de limpieza
Consumo eléctrico 230 V / 50 Hz 230 V / 50 Hz
Medidas (l x an x al en mm) 289 x 260 x 174 289 x 260 x 174
Peso en kg 5,1 5,1
Datos técnicos
Mensaje de error Causa Solución
E-1 Error del sensor de conteo derecho Por favor contacte nuestro Servicio
Técnico.
E-2 Error del sensor preset Por favor contacte nuestro Servicio
Técnico.
E-3 Error del sensor de velocidad Por favor contacte nuestro Servicio
Técnico.

16
Notice d‘utilisation de la compteuse de billets rapidcount B 20 / B 40
Introduction
Chère cliente, cher client,
Nous vous remercions d‘avoir choisi l’un des produits de notre société, la compteuse de billets ra-
pidcount B. Vous avez fait le bon choix en achetant ce produit de qualité. La compteuse rapidcount
B indique le nombre de billets et est disponible en deux versions : la version B 20 (détection de faux
billets par infrarouge, ultra-violet) et la version B 40 (détection par infrarouge IR, par ultra-violet UV et
magnétique MG). Lisez attentivement la notice d‘utilisation afin de garantir le bon fonctionnement de
l’appareil. Nous vous conseillons de faire entretenir la machine une fois par an. Le volume de comptage
optimal se limite à 0,4 millions de billets par an.
1. Fente d‘insertion des billets
2. Poignée de transport
3. Écran LED
4. Sortie-éjection des billets
Partie avant
1. Interrupteur Marche / Arrêt
2. Connecteur pour câble de mise
à jour disponible en option
3. Connecteur pour câble
d‘alimentation
Partie arrière
Mesures de précaution générales
Manipulez l‘imprimante avec précaution. Gardez l‘appareil à l‘écart de tout endroit trop chaud ou
trop humide. N‘exposez pas cet appareil à la pluie ou à la lumière directe du soleil. Faites fonctionner
l‘appareil uniquement sur une surface stable et plane. En présence de basses températures et après
avoir mis l‘appareil sous tension, patientez 3 minutes avant de procéder au comptage des billets car
il se peut qu‘une légère condensation se soit formée sur les capteurs. N‘introduisez aucune pièce de
monnaie ou autres objets dans la fente d‘insertion des billets. Ne vous penchez pas au-dessus de
l‘appareil, pour éviter de coincer les cheveux ou cravates dans la zone d‘insertion des billets.
1
2
3
4
1
23

17

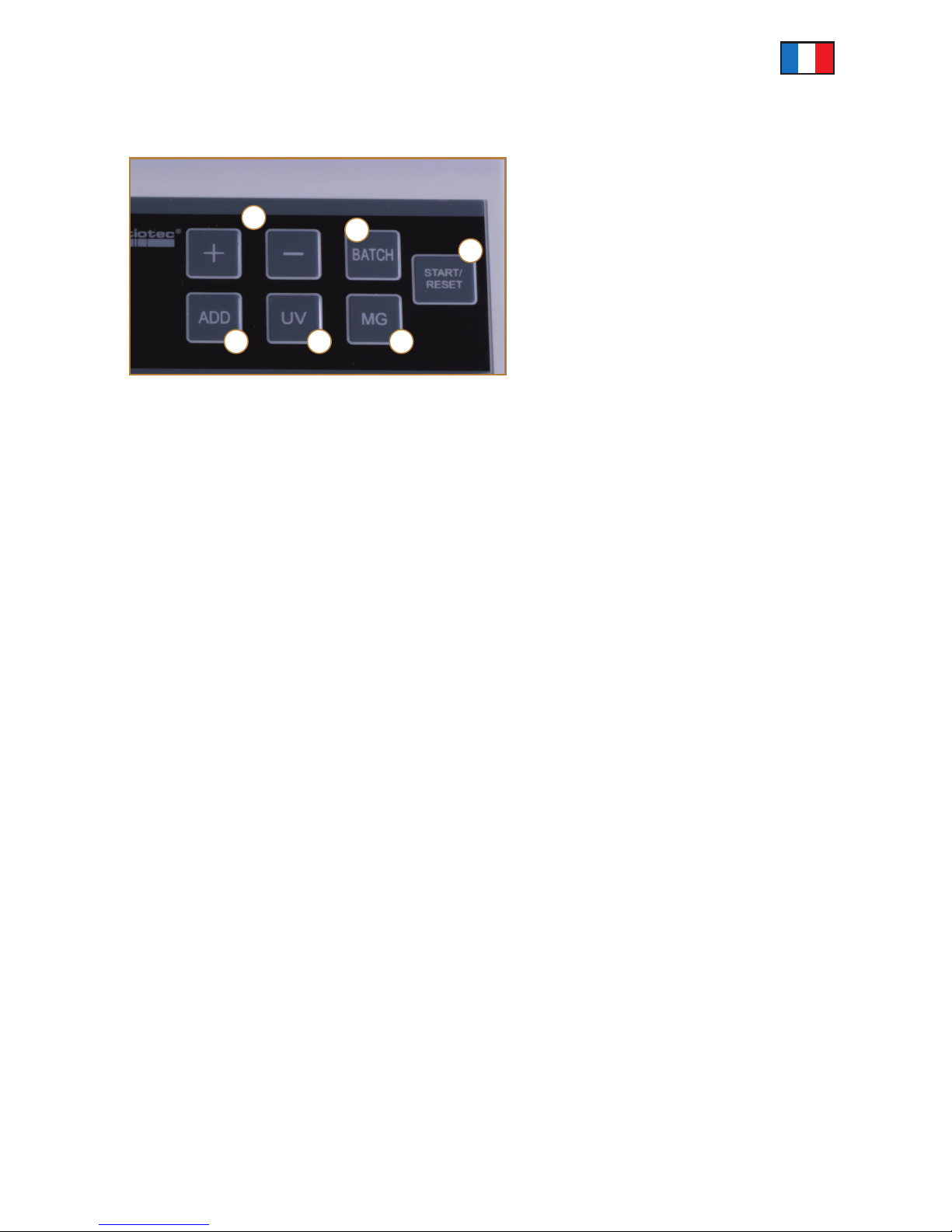

1. +/-: Réglage de la valeur numérique
liasse.
2. BATCH: Réglage de la fonction de mise en
lots.
3. START/RESET: Mise en route du comp-
tage en désactivant le mode de comptage
automatique, suppression du nombre
de billets en comptage dans la fonction
d‘addition.
Longue pression: Activation/
désactivation du mode de comptage
automatique.
4. MG: Activation/désactivation du mode
de contrôle MG (uniquement pour la
version B 40).
5. UV: Activation/désactivation du mode
de contrôle UV.
6. ADD: Activation/désactivation de la
fonction d‘addition.
Panneau de commande
12
3
456
Fonctionnement
Branchez le câble d‘alimentation et mettez l‘appareil sous tension. La machine effectue alors un auto-
test. Pour éviter tout message d‘erreur ou détériorations des capteurs, veuillez trier les billets très
abîmés ou sales et retirez les trombones et morceaux de scotch éventuels. Insérez une liasse de bil-
lets pré-triés (par exemple uniquement des billets de 20 euros) dans le milieu de la fente d‘insertion.
La machine lance automatiquement le processus de comptage et affiche le nombre de billets déjà
comptés. Ce mode de comptage automatique est paramétré en usine. AUTO s‘affiche alors sur l‘écran.
En maintenant enfoncée la touche START/RESET, vous pouvez désactiver le mode démarrage auto-
matique. Lancez maintenant le processus de comptage en exerçant une courte pression sur la touche
START/RESET.
Fonction de mise en lots
La fonction de mise en lots vous permet de trier un nombre de billets que vous aurez défini au préala-
ble (par ex. 10 billets) à partir d‘une plus grosse liasse de billets, notamment pour obtenir des lots de
billets banderolés. Par une pression répétée sur la touche BATCH (lot), vous pouvez sélectionner les
valeurs pré-définies 100, 50, 20 ou 10. Si vous souhaitez saisir un autre chiffre compris entre 1 et 100,
utilisez la touche + ou -, afin de modifier progressivement la valeur pré-définie ou maintenez enfoncée
une des deux touches, pour une modification accélérée de la valeur. Lancez maintenant le processus
de comptage, en insérant une liasse de billets dans la fente d‘introduction de l‘appareil. La machi-
ne compte jusqu‘au nombre de billets préalablement défini puis s‘arrête. Lors du retrait des billets à
l‘éjection, la machine lance automatiquement un nouveau processus de comptage si d‘autres billets
sont toujours en attente dans la fente d‘introduction. Pour désactiver la fonction de mise en lots, réglez
la valeur liasse à 0 à l‘aide de la touche BATCH.

18
Détection de faux billets
La compteuse rapidcount B 20 détecte les faux billets par infrarouge et ultra-violet et la version B 40
détecte également les faux billets par contrôle magnétique. Dès qu‘un billet suspect est détecté, la
machine s‘arrête de fonctionner automatiquement, un signal d‘alerte retentit et un message d‘erreur
s‘affiche à l‘écran. Le billet placé tout au-dessus de la liasse dans le bac de récupération est le billet
suspect. Retirez le billet et appuyez sur la touche START/RESET afin de poursuivre le processus de
comptage. La détection par ultra-violet ou par magnétisme peut être activée ou désactivée à l’aide des
touches UV ou MG.
Messages d‘erreur
Les modèles rapidcount B sont des compteuses de billets fiables. Néanmoins des messages d‘erreur
peuvent se produire notamment lorsque des billets suspects se retrouvent dans le lot. Pour un fonc-
tionnement optimal, faites réviser votre machine au moins une fois par an par ratiotec et nettoyez-la
régulièrement lorsqu‘elle est éteinte avec le kit de nettoyage et la bombe d’air comprimé disponibles
en option.
Pendant l‘auto-test, les messages d‘erreur suivants peuvent s‘afficher après la mise sous tension de
l‘appareil ou pendant le processus de comptage et ils vous indiquent entre autre la présence de billets
présumés faux.
Fonction d’addition
La fonction d’addition vous permet d’additionner plusieurs processus de comptage de billets de même
valeur. Pour activer cette fonction, appuyez sur la touche ADD. ADD s‘affiche en bas à gauche de l‘écran.
Lors du retrait des billets, la compteuse ne réinitialise pas le processus de comptage à 0 mais affiche
le nombre total de l‘ensemble des billets comptés. Vous pouvez activer la fonction d‘addition unique-
ment après avoir effectué un processus de comptage ; ce dernier sera alors repris et ajouté à la somme
totale. Pour désactiver la fonction d‘addition, appuyez de nouveau sur la touche ADD. Pour compter
d‘autres coupures à l‘aide de la fonction d‘addition, retirez tout d‘abord les billets comptés du bac de
réception des billets. Après avoir désactivé la fonction d‘addition à l‘aide de la touche ADD, réinitialisez
le compteur-totalisateur en exerçant une courte pression sur la touche START/RESET. Maintenant ac-
tivez à nouveau la fonction d‘addition et procédez au comptage de coupures de votre choix.

19
Message d'erreur Problème Solution
A Erreur-UV Retirez le billet suspect et continuez
le processus de comptage avec la
touche START/RESET.
b Erreur-MG Retirez le billet suspect et
poursuivez le processus de comp-
tage avec la touche START/RESET.
CErreur-IR Retirez le billet suspect et
poursuivez le processus de comp-
tage avec la touche START/RESET.
d Erreur format de billet Retirez le billet suspect et
poursuivez le processus de comp-
tage avec la touche START/RESET.
F Billet incomplet Enlevez le couvercle du logement et
procédez au nettoyage des
capteurs.
E-0 Capteur de la ligne de gauche
est défectueux
Merci de prendre contact avec notre
service technique.
E-1 Capteur de la ligne de droite est
défectueux
Merci de prendre contact avec notre
service technique.
E-2 Capteur de préréglage est
défectueux
Merci de prendre contact avec notre
service technique.
E-3 Capteur de vitesse est
défectueux
Merci de prendre contact avec notre
service technique.
Fonctions rapidcount B 20 rapidcount B 40
Cuenta billetes clasificados /
sin clasificar
/ – / –
Devises Euro / autres optionnelles Euro / autres optionnelles
Reconnaissance du format Jusqu'à 100 Euro Jusqu'à 100 Euro
Vérification Signes UV et IR Signes UV, IR et MG
Vitesse de comptage 1.000 billets / minute 1.000 billets / minute
Capacité du comptage 0,2 million de billets / an 0,2 million de billets / an
Capacité bac d´insertion/réception 100 / 200 100 / 200
Démarrage et stop automatiques
Fonction lot
Fonction addition
Options Enveloppe anti poussière, bombe
d‘air comprimé, kit de nettoyage
Enveloppe anti poussière, bombe
d‘air comprimé, kit de nettoyage
Alimentation 230 V / 50 Hz 230 V / 50 Hz
Mesure (l x l x h en mm) 289 x 260 x 174 289 x 260 x 174
Poids en kg 5,1 5,1
Informations techniques

20
Manuale d’uso rapidcount B 20 / B 40
Introduzione
Gentile cliente,
Grazie per aver scelto il rapidcount B di ratiotec. Ha fatto una buona scelta con l’acquisto di questo pro-
dotto di qualità. Il rapidcount B è un conta pezzi con verifica del falso ed è disponibile in due varianti:
B20 (verifica UV, IR) e B40 (verifica UV,IR, magnetico). Si prega di leggere attentamente le istruzioni per
garantire un funzionamento regolare e senza errori. Consigliamo inoltre, una manutenzione annuale
del prodotto. La capacità di conteggio ideale è di 0,4 milioni di banconote all’anno.
1. Vassoio di carico banconote
2. Maniglia
3. Display a LED
4. Vassoio di scarico banconote
Parti del dispositivo
1. Tasto ON/OFF
2. Collegamento per cavo di
aggiornamento
3. Collegamento per cavo di rete
Lato posteriore
Attenzione
Maneggiare il dispositivo con cura. Non riporre la macchina in un luogo caldo o umido. Non esporre la
macchina alla luce diretta del sole o alla pioggia. Utilizzare la macchina solo su una superficie piana
e solida. A basse temperature circostanti, si prega di attendere 3 minuti dopo l‘accensione della mac-
china fino a quando si avvia un processo di conteggio, perché ci potrebbe essere acqua condensata
sui sensori. Non inserire monete o altri oggetti ad eccezione delle banconote. Non sporgersi sopra il
dispositivo per evitare di far cadere corpi estranei all’interno.
1
2
3
4
1
23
