RealFlame 3300 User manual

Mantel Assembly Instructions
Model # 3300
Lannon Fireplace
Lot:
3300-LANNON-JW-081111
gel replaces and accessories

2
Dust the mantel periodically as you would with any piece of furniture.
Using a soft cloth and a wood cleaner, wipe the mantel clean in the direction of the grain to minimize the
Do not use water to clean mantel. Water may cause swelling, warping or stains if allowed to penetrate the
Avoid placing mantel in rooms with lots of humidity or where humidity could be a problem. This may cause
warping to the mantel.
Using your Fireplace
Fireplace is designed to be used indoors, there is no need for ventilation.
Use extreme caution while burning. Some surfaces become extremely hot during use.
Care and Cleaning
Helpful Tips for Assembly
IF ANY PARTS ARE DAMAGED OR MISSING PLEASE CALL US DIRECTLY AT:
1-800-654-1704
Prep, plan and clear your space. In order to minimize damage while assembling make sure unpacking and
assembly takes place on a carpeted surface.
We recommend to use a power screwdriver for assembly it will greatly reduce your time for assembly. BE SURE
NOT TO OVERTIGHTEN SCREWS. The wood can easily be stripped out if too much force is used.
Use two people for assembly of the mantel. Another set of hands will help tremendously with the assembly
process and will reduce the amount of time spent on assembly. If you do not have a helper, that is ok too, just
take your time and follow the instructions.
Make sure that your mantel has been properly assembled prior to use. Once you have completed assembly
nicely. If you did not achieve ideal results by following the instructions, please contact our customer service
team at 1-800-654-1704 and they will help answer any questions or concerns about the assembly process.
you should not have any extra mantel parts. The piece will be quite sturdy and all pieces will t together

3
PARTS LIST
Number Description Dark Walnut Espresso Quantity
1 Base Panel 33001201JW 33000301JW 1
2 Left Outside Panel 33001202JW 33000302JW 1
3 Right Outside Panel 33001203JW 33000303JW 1
4 Left Inside Panel 33001204JW 33000304JW 1
5 Right Inside Panel 33001205JW 33000305JW 1
6 Left Door 33001206JW 33000306JW 1
7 Right Door 33001207JW 33000307JW 1
8 Left Front Panel 33001208JW 33000308JW 1
9 Right Front Panel 33001209JW 33000309JW 1
10 Upper Firebox Trim 33001210JW 33000310JW 1
11 Center Shelf Panel 33001211JW 33000311JW 1
12 Upper Door 33001212JW 33000312JW 1
13 Top Panel 33001213JW 33000313JW 1
14 Side Back Panel 33001214JW 33000314JW 2
15 Upper Back Panel 33001215JW 33000315JW 1
16 Side Shelf Panel 33001216JW 33000316JW 4
17 Hardware Kit 33000017JW 33000017JW 1
1
2
4 5
6 7
8 9
10
16
16
3
11
12
13
14 14
15
16 16

4
HARDWARE KIT-33000017JW
A x 16
3 in 1 Bolt
21xCB x 16
Excenter Fitting Long Allen Screw
D x 12
Washer
E x 1
Allen Wrench
F x 40
Back Panel Screw
Upper Door Stopper Screw
G x 18
Upper Door Hinge Screw
H x 2
Side Door Stopper
I X 3
Upper Door Hinge
J x 8
Side Door Stopper Screw
K x 2
Upper Door Stopper
L x 2
Handle
M x 2
Handle Screw
N x 16
Shelf Panel Support
K1
H1 H2
K2

5
Step One
-Join upper door (12) with center shelf panel (11) by securing 18 upper door hinge screws (G )
through 3 upper door hinges (I).
-Attach two K 1 of upper door stopper to upper door by securing 4 upper door stopper screws (F).
Step Two
-Attach 1pc H2 side door stopper to left inside pane l (4) by securing 2 side door stopper
screws ( J ). R epeat with right inside panel ( 5).
-S crew four 3-in-1 bolts (A) to center shelf panel (11).
11
12
G
F
K 1
I
4
5
H2
J
11
12
A

6
Step Three
-Screw two 3-in-1 bolts (A) to left front panel (8).
-Join left inside panel (4) with left front panel (8) by inserting two bolts (A) in the holes of panel (4).
Using 2 excenter fittings (B) to lock the bolts (A).
Step Four
-Screw four 3-in-1 bolts (A) to base panel(1).
-Screw four 3-in-1 bolts (A) totop panel (13).
-Attach two K2 of upper door stoppertotop panel (13) by securing 4 upper door stopper
screws (F).
9 8
5
4
B
A
1
13
A
A
F
K2

7
Step Five
-Set base panel (1) on a flat surface as shown.
-Join outside panel (2), (3) by inserting four bolts (A) in the holes of (2)&(3). Using 4 excenter fittings
(B) to lock the bolts (A).
-Join panel (4)&(8), (5)&(9) by securing 6 long allen screws (C) through 6 washers (D).
Step Six
-Attach upper firebox trim (10) to left (8) and right (9) firebox trim by securing 2 long allen screws (C)
through 2 washers (D).
89
10
C
D
1
2
3
5
9
4
8
B C
D
C

8

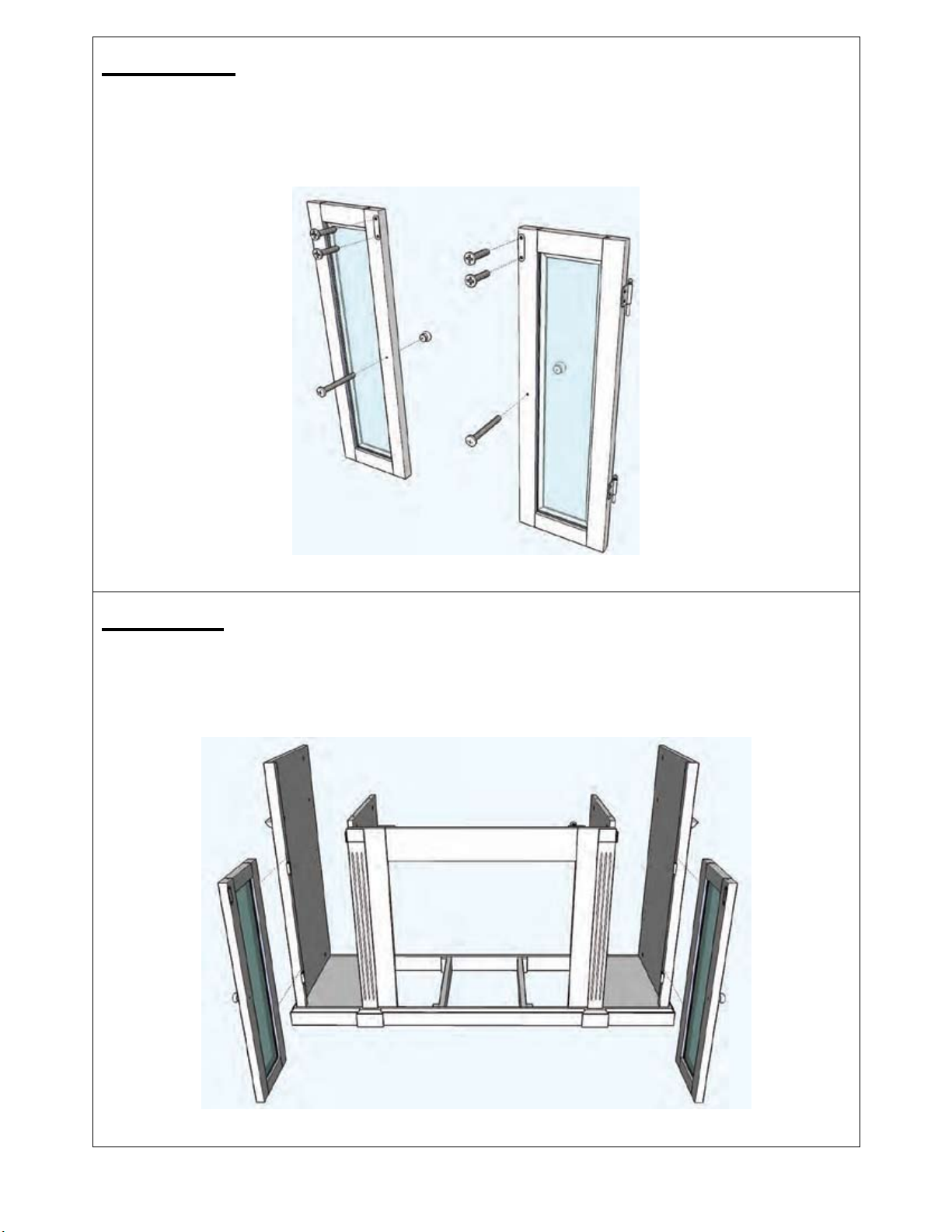

Step S even
-Attach 1pc H1 side door stopper to left door (6) by securing 2 side door stopper screws ( J ).
-Attach 1pc handle (L) to left door (6) by securing 1 handle screw ( M).
-R epeat with right door (7).
Step E ight
-J oin left door (6) with left outside panel (2) by inserting 2 installed side door hinges.
-Repeat with right door (7) and right outside panel (3).
L
6 7
2 3
J
6M
7
H1
L

9
Step Nine
-Locate (11)&(12) to above finished parts.
-Attach inside panel (4), (5) by inserting 4 bolts in the holes of the two panels. Using 4 excenter
fittings (B) to lock the bolts (A).
- Attach outside panel(2), (3) by securing 4 long allen screws (C) through 4 washers (D).
Step Ten
-Locate top panel (13)to above finished parts.
-Join outside panel (2) and (3) by inserting 4 bolts in the holes of the two panels. Using 4 excenter
fittings (B) to lock the bolts (A).
11
12
3 2
45
A
B
C
D
13
3 2
B
A

10
Step E leven
-Insert 4pcs shelf panel supports (N) to the holes of panels(2), (4), (3), (5) respectively. Keep every 2
supports on parallel.
- P ut on 4pcs side shelf panel (16) on the shelf panel supports (N).
Step Twelve

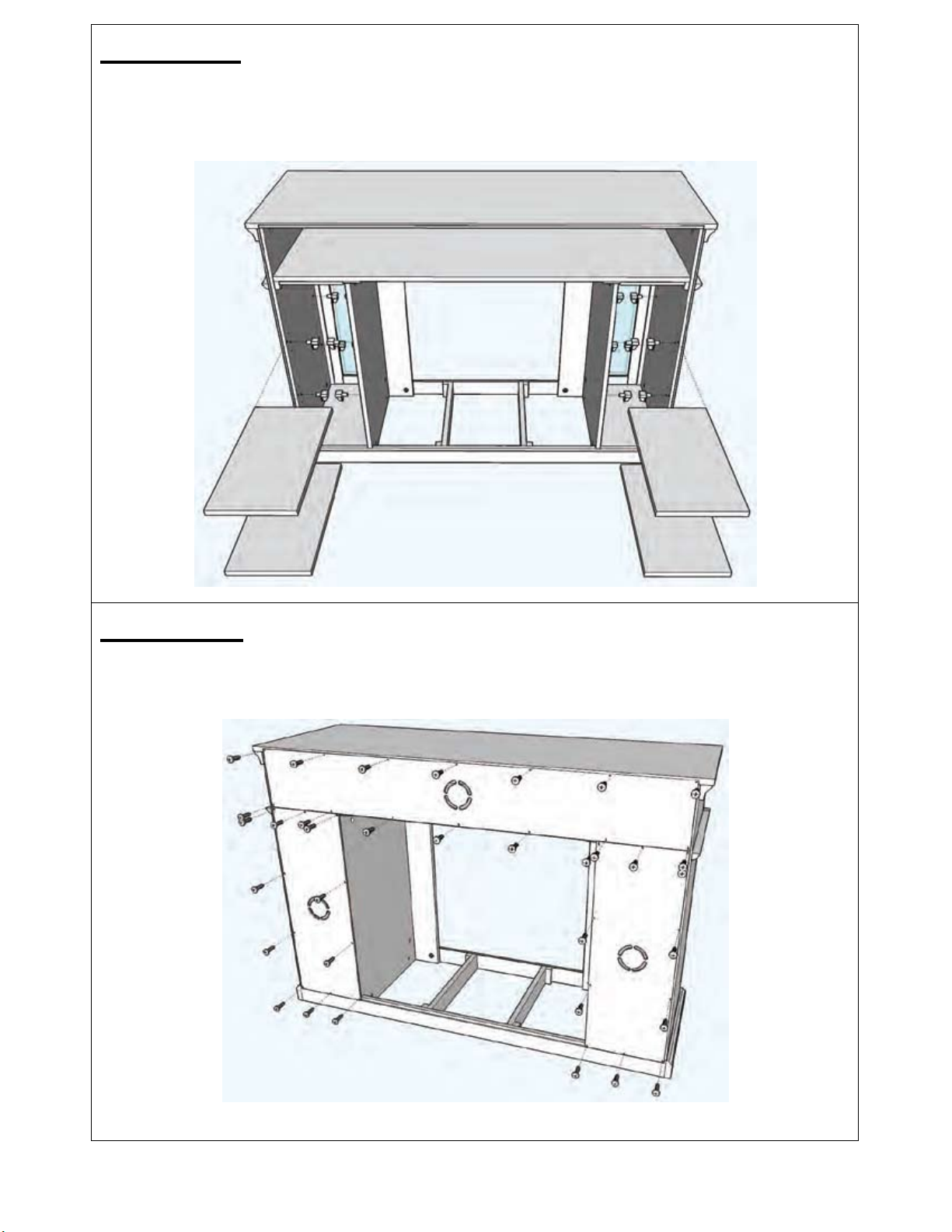

-Attach 2pcs side back panel (14) and 1pc upper back pane l (15) to above finished parts by
securing 34 back panel screws (F).
16
16
16
16
N
15
14
14
F

11
Step Thirteen
For next step reference the instruction manual included with your firebox.
If you do not have an instruction manual included with your rebox do not attempt to
assemble or operate. Immediately call ou r customer service department
at 1-8 00-654 -170 4 for a replacement manual.
WARNING: Do not operate your rebox without reading all instructions and warnings
prior to use.

12
Ninety-Day Warranty: Jensen Metal Products Inc. D/B/A Real Flame® warrants Real Flame vent-less
fireplaces and accessories to be free from defects in parts and workmanship under normal use and
service for a period of 90 days from date of shipment. In the event of such defect in parts or
workmanship, Jensen will, at its option, replace the defective product or refund the purchase price to
the extent of the defective product’s replacement cost. The foregoing is the exclusive remedy and
Real Flame disclaims all other warranties, including any implied warranty of merchantability or fitness
for a particular purpose. In addition, Real Flame will not be responsible for consequential damages in
excess of the purchase price of the product on which such liability is based.
Replacement Parts: Replacement parts are available for most units. Occasionally, parts may arrive
damaged due to mishandling during shipping. If you are in need of a replacement part, please
contact our customer service department with the fireplace model number and part number needed.
We will ship out a replacement part due to shipping damage at no charge.
Returns: Please inspect all items immediately after receiving. We hope you will be completely happy
with your purchase. If you find within 15 days of receipt of your product that you do not wish to keep
it, you may return it unused by following our return procedure. Shipping charges are not refundable
unless the return is a result of our error. Return freight charges are the responsibility of the buyer.
Items must be returned in their original packaging.
All returns must be authorized. Product that has been used may not be returned. A 15% restocking
fee will be assessed on returned merchandise to compensate for repackaging, warehousing and
administrative labor. The return procedure is listed below. For specific questions relating to returns or
warranty, please contact Customer Service department toll-free at 1-800-654-1704 or at
custserv@realflame.com.
Step 1: Contact Customer Service department by phone or e-mail to receive your Return
Merchandise Authorization number (RMA#). The RMA# is necessary for all returns. A reason code
must be indicated on the return form included with your packing slip.
Step 2: Note your RMA# on the packing slip and repack the item in the original packaging. Be sure to
include your packing slip with the returned product.
Step 3: Include your RMA# on the outside of the box and ship the package back to us via common
carrier. Please provide us with the tracking number for your shipment.
Step 4: We will contact you when the package has been received and inspected. Provided a
satisfactory return, we will credit your account for the returned merchandise less the applicable
restocking charges.
Customer Service: 1-800-654-1704 in USA
Service à la clientèle: 1-800-363-6443 in Canada
custserv@realflame.com
Warranty & Return Policies
Real Flame®
7800 Northwestern Ave.
Racine, WI 53403

Instructions d’assemblage du
manteau de cheminée
Foyer Lannon
Modèle N° 3300
Lot:
3300-LANNON-JW-081111
recharges de gel et accessoires

2
Épousseter régulièrement le manteau de cheminée.
Avec un chion doux et un nettoyant pour bois, essuyer dans le sens des grains du bois an d’éviter
l’apparence d’égratignures et d’éraures sur le ni.
Ne pas utiliser d’eau pour nettoyer le manteau de cheminée. L’eau peut causer un gonement, le gauchisse-
ment ou faire apparaître des taches en pénétrant le ni du manteau.
Utiliser des coussinets protecteurs le plus souvent possible.
Éviter de placer le manteau de cheminée dans des pièces très humides ou des pièces où l’humidité peut être
un problème. Cela pourrait occasionner un gauchissement du manteau de cheminée.
Éviter la lumière directe du soleil qui pourrait décolorer le ni du manteau de cheminée. Si vous ne pouvez
éviter la lumière directe du soleil, le manteau de cheminée devrait être placé de façon à ce que la lumière
frappe le manteau uniformément et ainsi la décoloration serait uniforme.
Le foyer est conçu pour être utilisé à l’intérieur, il n’y a aucun besoin de ventilation.
Faire preuve de prudence lorsque allumé. Certaines surfaces deviennent extrêmement chaudes lors
Avant d'utiliser cheminée, être sûr que vous avez lu et compris les instructions étape-par-étape et les
avertissements inclus avec votre carburant Gel ou Foyer électrique.
Nettoyage et entretien
Conseils pour un bon assemblage
Avant l’assemblage, déballer et vérier soigneusement toutes les pièces du foyer et de la quincaillerie.
Si des pièces sont manquantes ou endommagées, veuillez nous contacter
directement au 1-800-654-1704
Préparer, planier et libérer votre espace. An de minimiser les dommages, procéder au déballage et à
l’assemblage sur une surface recouverte d’un tapis.
Nous vous recommandons d’utiliser un tournevis électrique pour l’assemblage, ce qui réduira de beaucoup
votre temps d’assemblage. VOUS ASSURER DE NE PAS TROP SERRER LES VIS. Une force excessive peut fendiller
le bois.
Travailler à deux personnes pour assembler le manteau de cheminée. Une autre paire de mains sera d’une
grande aide dans le processus d’assemblage et réduira le temps qui y sera consacré. Si aucune aide n’est
disponible, vous pouvez tout de même procéder à l’assemblage en prenant votre temps et en suivant
soigneusement les instructions.
Avant l’utilisation, vous assurer que votre manteau de cheminée a été bien installé. Après l’installation com-
plète de votre manteau de cheminée, il ne devrait plus vous rester de pièces non utilisées. La pièce sera très
robuste et toutes les parties s’emboîteront aisément. Si vous n’obtenez pas un résultat satisfaisant après avoir
suivi toutes les instructions, veuillez contacter notre équipe de service à la clientèle au 1-800-654-1704 et
notre équipe répondra à toutes vos questions et interrogations sur le processus d’assemblage.
Utilisation de votre foyer

11 Tablette du centre 33001211JW 33000311JW 1
12 Porte supérieure 33001212JW 33000312JW 1
13 Panneau supérieur 33001213JW 33000313JW 1
15 Panneau supérieur arrière 33001215JW 33000315JW 1
17 Ensemble de quincaillerie 33000017JW 33000017JW 1
2 Panneau extérieur gauche 33001202JW 33000302JW 1
3 Panneau extérieur droit 33001203JW 33000303JW 1
4 Panneau intérieur gauche 33001204JW 33000304JW 1
5 Panneau intérieur droit 33001205JW 33000305JW 1
6 Porte de gauche 33001206JW 33000306JW 1
7 Porte de droite 33001207JW 33000307JW 1
8 Panneau avant gauche 33001208JW 33000308JW 1
9 Panneau avant droit 33001209JW 33000309JW 1
10 Moulure supérieure de la
chambre de combustion 33001210JW 33000310JW 1
14 Panneau latéral arrière 33001214JW 33000314JW 2
16 Tablette latérale 33001216JW 33000316JW 4
3
LISTE DES PIÈCES
N° Description Noyer foncé Espresso Quantité
1 Panneau de base 33001201JW 33000301JW 1
1
2
4 5
6 7
8 9
10
16
16
3
11
12
13
14 14
15
16 16

Vis Allen longue
4
Ensemble de quincillerie -33000017JW
18 x G
Vis pour charnière de la porte
supérieure
8 x J
Vis pour butoir de la porte
latérale
K1
H1 H2
K2
16 x A
Boulon 3 en 1
12 x C16 x B
Écrou de blocage décentré
12 x D
Rondelle
1x E
Clé Allen
40 x F
Vis pour panneau arrière
Vis pour butoir de la porte
supérieure
2 x H
Butoir de la porte latérale
3x I
Charnière de la porte
supérieure
2x K
Butoir de la porte supérieure
2x L
Poignée
2 x M
Vis pour poignée
16 x N
Support àtablette

5
Première étape
- Unir la porte supérieure (12) à la tablette du centre (11) et fixer solidement avec 18 vis
pour charnières (J) à travers les 3 charnières pour la porte supérieure (I)
- Fixer solidement deux pièces K1du butoir pour la porte supérieure avec 4 vis pour butoir
de la porte supérieure (F).
- Fixer solidement 1 pièce H2 du butoir de la porte latérale au panneau intérieur
gauche (4) avec 2 vis pour butoir de porte (J). Répéter l’opération avec le
panneau intérieur droit (6).
- Visser quatre boulons 3 en 1 à la tablette du centre (11).
11
12
G
F
K1
I
4
5
H2
J
11
12
A
Deuxième étape

6
Troisième étape
-Visser deux boulons 3 en 1 (A) au panneau avant gauche (8).
- Unir le panneau intérieur gauche (4) au panneau avant gauche (8) en insérant deux boulons
(A) dans le panneau (4). Bloquer les boulons (A) avec 2 écrous de blocage décentrés (B).
9 8
5
4
B
A
1
13
A
A
F
K 2
-Visser quatre boulons 3 en 1 au panneau de base (1).
-Visser quatre boulons 3 en 1 au panneau supérieur (13).
-Fixer solidement deux butoirs K2 pour la porte supérieure au panneau supérieur (13)
avec 4 vis pour butoir de la porte supérieure (F).
Quatrième étape

7
- Mettre le panneau de base (1) sur une surface plane comme illustré.
- Unir à la base les panneaux extérieurs (2) et (3) en insérant quatre boulons (A) dans
les trous des panneaux (2) et (3). Bloquer les boulons (A) avec 4 écrous de
blocage décentrés (B).
- Unir à la base les panneaux (4) et (8) et les panneaux (5) et (9) et fixer solidement avec
6 vis Allen longues (C) et 6 rondelles (D).
-Fixer solidement la moulure supérieure de la chambre de combustion (10) à la moulure
gauche (8) et à la moulure droite (9) avec 2 vis Allen longues (C) et 2 rondelles (D).
89
10
C
D
1
2
3
5
9
4
8
B C
D
C
Cinquième étape
Sixième étape

8
- Fixer solidement 1 pièce H1 du butoir de porte latérale à la porte de gauche (6) avec 2 vis
pour butoir de porte latérale (J).
- Fixer solidement une poignée (L) à la porte de gauche (6) avec une vis pour poignée (M).
- Répéter l’opération avec la porte de droite (7).
- Unir la porte de gauche (6) au panneau extérieur gauche (2) en insérant les 2 charnières
(déjà installées) de la porte latérale.
- Répéter l’opération avec la porte de droite (7) et le panneau extérieur droit (3).
L
6 7
2 3
J
6M
7
H1
L
Septième étape
Huitième étape
