RECARO C 6000 User manual

RECARO C 6000
IVECO STRALIS HI ROAD /STREET/ TRAKKER
Einbauanleitung / Installation Instructions / Notice de Montage
Instrukcja Montażu / Montážní Návod / Istruzioni di Montaggio
Instruções de Montagem / Manual de Montaje / Montagehandleiding

Einbauanleitung für IVECO Stralis HI ROAD / STREET /
TRAKKER
Inhaltsverzeichnis
1. Schlüsseltabelle Sitze......................................................................................... 2
2. Allgemeine Sicherheitshinweise........................................................................ 2
2.1 Symbole und Signalwörter ............................................................................. 5
2.2 Haftungsausschluss und Gewährleistung......................................................5
3. Einbauanleitung des RECARO Sitzes................................................................ 6
3.1 RECARO Montage-Kit ................................................................................... 6
3.2 Montage-Werkzeuge......................................................................................8
3.3 Seriensitz ausbauen.......................................................................................9
3.4 RECARO Adapter auf Fahrzeugboden montieren .......................................12
3.5 Schlauch-Kabelbaum an RECARO Sitz montieren......................................15
3.6 RECARO Sitz einbauen...............................................................................17
4. Nach der Montage ............................................................................................. 21
5. Schaltplan .......................................................................................................... 21
6. Kraftfahrtbundesamt-Aufkleber RECARO Sitz ............................................... 22

RECARO Automotive Seating Seite 2 von 25
1. Schlüsseltabelle Sitze
Typbezeichnung Handelsbezeichnung ABE Nummer
RECARO CV Seat 2 RECARO C 6000 91303
2. Allgemeine Sicherheitshinweise
Sie haben einen RECARO Sitz gekauft, der zum einen Komfort und zum anderen Sicherheit bietet.
Wichtiger Hinweis:
Die Allgemeine Betriebserlaubnis ist nur gültig, wenn der RECARO Sitz in Kombination mit dem
kompletten fahrzeugspezifischen Montage-Kit eingebaut wird.
Die aktuelle Version der Allgemeinen Betriebserlaubnis (ABE) finden Sie auf unserer Homepage.
Der Sitz kann seine Aufgaben und Funktionen jedoch nur erfüllen, wenn er richtig und vollumfänglich nach
den in dieser Einbauanleitung vorgegebenen Anweisungen und Anleitungen und unter Beachtung der
unterschiedlichen Gefahrhinweisen und Vorsichtsmaßnahmen eingebaut wird.
Montage-Kit

RECARO Automotive Seating Seite 3 von 25
Gefahr:
Der RECARO Sitz sollte von einer Fachwerkstatt eingebaut und elektrisch und pneumatisch
angeschlossen werden.
Ein nicht sachgemäß eingebauter Sitz kann bei Unfällen zu erheblichen zusätzlichen
Gefährdungen von Gesundheit, Leib und Leben führen. Befolgen Sie genau alle Hinweise,
Beschreibungen, Warnungs- und Gefahrenhinweise etc.
Der RECARO Sitz ist ausschließlich für Fahrzeuge mit Linkslenkung vorgesehen.
Beim Verbau in ein Fahrzeug mit Rechtslenkung kann es durch angrenzende Bauteile im
Sitzbereich zu ungewollter Verstellung der Bedienelemente kommen. Außerdem kann die
Zugänglichkeit der Bedienelemente nicht gewährleistet sein.
In einer crashähnlichen Belastung (Unfall) kann dies zu einer Sitzverstellung führen.
RECARO Sitze dürfen nur in Fahrzeugen verbaut werden, für deren Einbau eine Genehmigung
durch das Kraftfahrt-Bundesamt besteht (Fahrzeuge ohne 2. Sitzreihe / ohne Lenkrad-Airbag,
Sitze mit 3-Punkt-Integralgurt / ohne Airbag / ohne Gurtstraffer).
Bei Missachtung droht eine unmittelbare Gefahr mit Todes- oder schwersten Verletzungsfolgen.
Sollte Ihr Originalsitz einen Airbag und / oder Gurtstraffer besitzen, darf dieser nicht durch einen
RECARO Sitz ersetzt werden. Die Originalsitze sind für einen aktiven Verletzungsschutz in einer
Crash-ähnlichen Situation (Unfall) auf das jeweilige Fahrzeugmodell abgestellt. Wird der
Originalsitz durch einen RECARO Sitz ersetzt, ist dieser Unfallschutz nicht mehr gegeben.

RECARO Automotive Seating Seite 4 von 25
Warnung:
Stellen Sie sicher, dass bei der Montage Verschmutzungen und Beschädigungen an den
elektrischen und pneumatischen Anschlüssen ausgeschlossen werden.
Stellen Sie ebenfalls sicher, dass vor allen Arbeiten an der Fahrzeugelektrik die Batterie
abgeklemmt bzw. die Spannungsfreiheit sichergestellt ist.
Sollten der elektrische Stecker und / oder die pneumatische Kupplung am Schlauch-Kabelbaum-
Adapter nicht kompatibel zum Fahrzeuganschluss sein, sind diese Anschlüsse durch eine
Fachwerkstatt auszuführen.
Wird ein Originalsitz ohne elektrische Komfortfunktionen durch einen RECARO Sitz ersetzt, kann
an dem mitgelieferten Schlauch-Kabelbaum-Adapter der elektrische fahrzeugseitige Stecker
abgetrennt werden. Der Kabelbaum muss dann an eine geeignete fahrzeuginterne Stromquelle
angeschlossen werden. Schaltplan siehe Kap. 5.
Trotz größtmöglicher Sorgfalt bei der Auslegung der elektrischen Stecker und / oder der
pneumatischen Kupplungen am Schlauch-Kabelbaum-Adapter ist nicht auszuschließen, dass
diese nicht zu den Fahrzeuganschlüssen kompatibel sind. In diesem Fall ist die Adient
Components Ltd. & Co. KG zu informieren (siehe Adresse auf der letzten Seite).
Beim Einbau des Sitzes ist sicherzustellen, dass ein ausreichender Freiraum zwischen dem Sitz
und Bauteilen der Kabine (z.B. Kipperbetätigung, Steuereinheiten) verbleibt.
Eventuell ist die Verlegung des die Freigängigkeit beeinflussenden Bauteils der Kabine
erforderlich (z. B. Kipperbetätigung).
Gleichfalls ist sicherzustellen, dass im Innenraum der Konsole, unterhalb des Sitzes keine
Gegenstände gelagert werden, die zu Beschädigungen an den Anschlussleitungen des Sitzes
führen können. Außerdem muss gewährleistet sein, dass für den Sitz ausreichender Freiraum für
die Schwingbewegungen vorhanden ist.

RECARO Automotive Seating Seite 5 von 25
2.1 Symbole und Signalwörter
Symbol Signalwort Bedeutung
Gefahr:
Hier droht eine unmittelbare Gefahr mit Todes- oder schwersten
Verletzungsfolgen.
Warnung:
Es handelt sich um eine mögliche Gefahrensituation mit Todes-
oder schwersten Verletzungsfolgen.
Vorsicht:
Bezeichnet eine mögliche Gefahrensituation, die leichte bzw.
geringfügige Verletzungen hervorrufen kann, oder zu
Sachschäden führt.
Wichtiger Hinweis:
Dieser ist zu beachten, denn bei Nichtbeachtung kann sowohl
das Produkt als auch die Produktumgebung beschädigt werden,
sowie die Funktionalität der Produkts und die Sicherheit des
Produkts beschränkt oder ausgeschlossen werden.
2.2 Haftungsausschluss und Gewährleistung
RECARO Sitze sind generell nur für Kabinen in ihrem Originalzustand geeignet. Die entsprechenden
Kabinen finden Sie in der Allgemeinen Betriebserlaubnis (ABE), die dem Montage-Kit beigelegt oder auf
unserer Homepage als Download zu finden ist.
Die Gewährleistung für den Sitz setzt die vollumfängliche und genaue Beachtung und Umsetzung dieser
Einbauanleitung voraus. Nichtbeachtung oder eingeschränkte Beachtung dieser Einbauanleitung sowie auch
Änderungen an dem Produkt selbst schließt die Gewährleistungshaftung aus. Dies gilt auch bei Verwendung
von nicht von RECARO zugelassenen Bauteilen, z.B. Getränkehalter, Kleiderhaken, Feuerlöscher etc.
Der Einbau des Sitzes hat ausschließlich und unter genauester Beachtung dieser Einbauanleitung zu
erfolgen. Weder der Sitz noch die Adaption noch die Fahrzeugbodengruppe dürfen verändert werden, denn
dies hat einen vollständigen Haftungsausschluss zur Folge.

RECARO Automotive Seating Seite 6 von 25

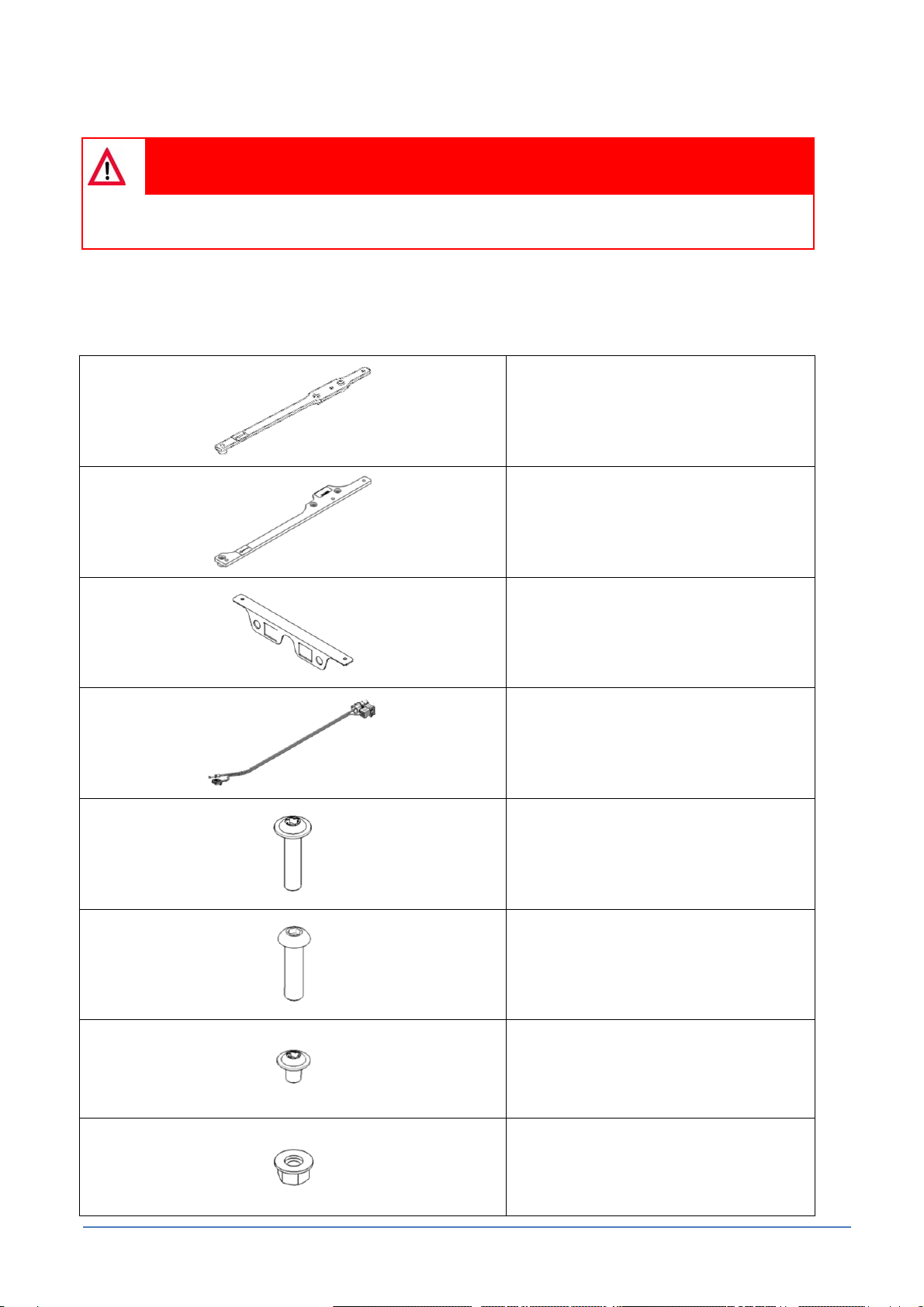

3. Einbauanleitung des RECARO Sitzes
Gefahr:
Befolgen Sie genau die Anweisungen der Einbauanleitung.
3.1 RECARO Montage-Kit
1 x Adapter Tunnelseite
1 x Adapter Türseite
1 x Steckerleiste
1 x Schlauch-Kabelbaum-Adapter
1 x Schraube M8 x 35 T30
5x Schraube M8 x 30
5x Schraube M8 x 12 T30
2x Mutter M8

RECARO Automotive Seating Seite 7 von 25
Stellen Sie vor Beginn des Seriensitz-Ausbaus sicher, dass sich alle oben aufgeführten Teile in Ihrem
Montage-Kit befinden.
Wichtiger Hinweis:
Kleben Sie das beigelegte Etikett aus dem Montage-Kit in die Bedienungsanleitung des
RECARO Sitzes, um zukünftig die entsprechende Information griffbereit zu haben.
2 x Schraube M5 x 12
2 x selbstsichernde Mutter M5
1 x KL-Clips 16 SXN 09
1x Bohrschablone
1 x Einbauanleitung
1 x Etikett Montage-Kit
1 x ABE
1 x ABE C 6000
Einbauanleitung

RECARO Automotive Seating Seite 8 von 25

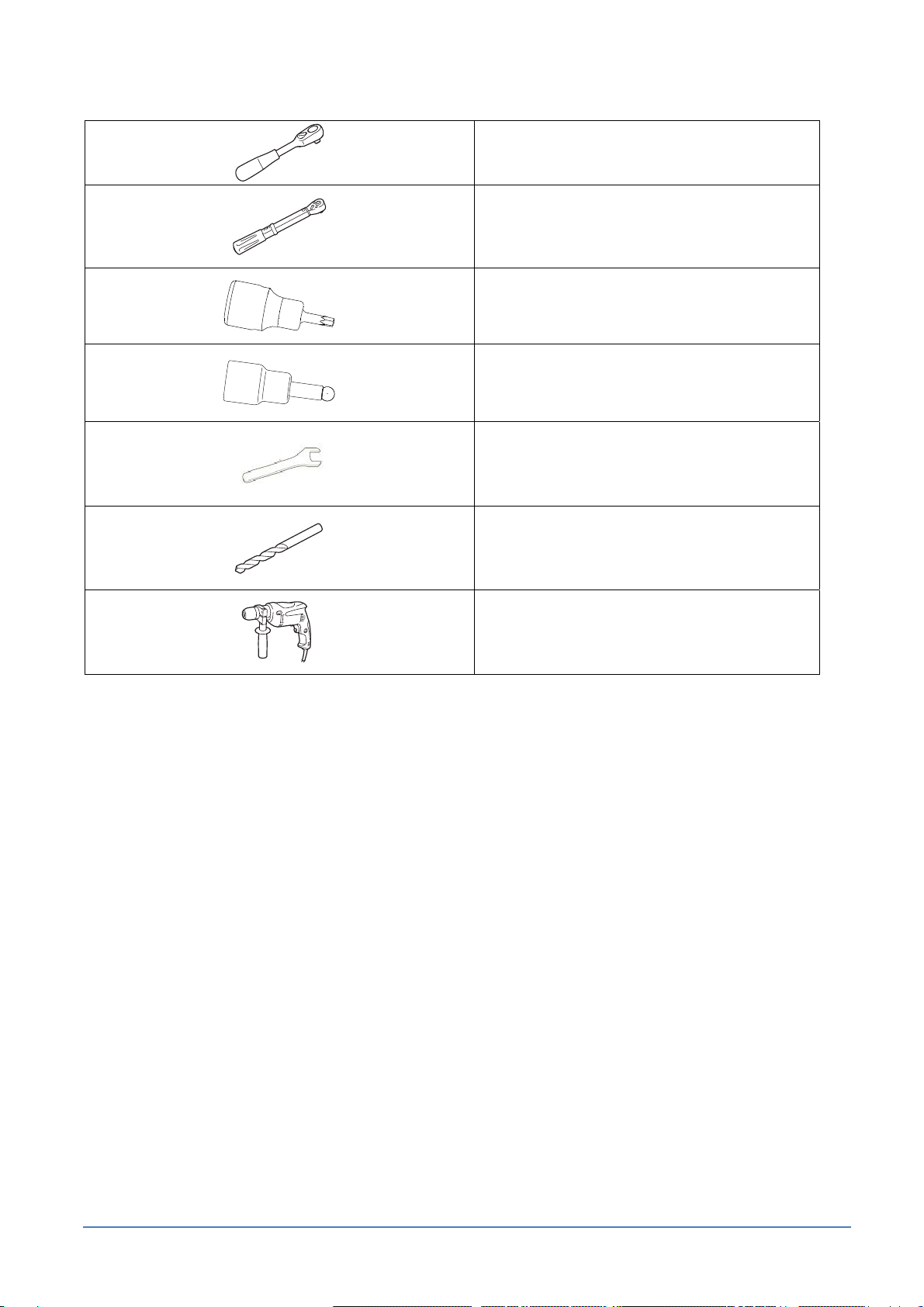

3.2 Montage-Werkzeuge
Ratsche
Drehmomentschlüssel
Torx Adapter T30
Adapter für 5er Innensechskant
Gabel- /Ringschlüssel SW13 oder
Langnuss 13mm
Bohrer 5,1 mm
Bohrmaschine

RECARO Automotive Seating Seite 9 von 25
3.3 Seriensitz ausbauen
Vorsicht:
Überzeugen Sie sich vor dem Ausbau, dass Ihr Fahrzeug sicher abgestellt ist und Sie während
der Durchführung der Arbeiten jederzeit einen festen Stand haben.
Wichtiger Hinweis:
Der Seriensitz ist komplett mit Sitzschienen und Gurtschloss aus dem Fahrzeug auszubauen.
Für die Befestigung des RECARO Sitzes sind unbedingt die dort mitgelieferten, neuen Schrauben
zu verwenden.
1 Staufach
1. Öffnen Sie die Klappe des Staufaches um an die Muttern zu gelangen.
Lenkrad-Einstellung - vorne
Seriensitz-Einstellung – hinten, oben
2. Bringen Sie das Lenkrad in die vorderste Position.
3. Fahren Sie die Sitzlehne in die senkrechte Position und den Sitz in die hinterste und oberste Position.
B
A

RECARO Automotive Seating Seite 10 von 25

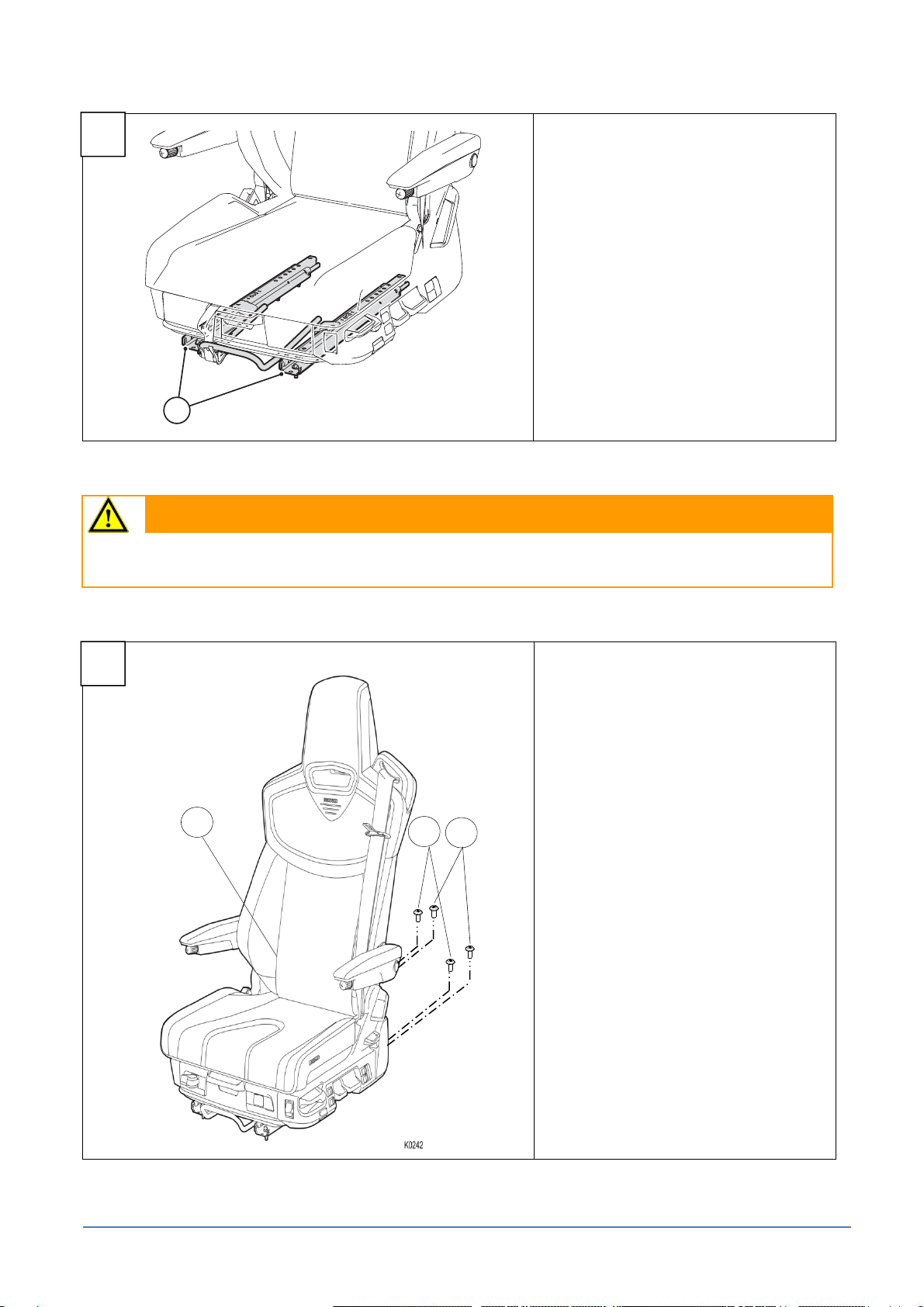

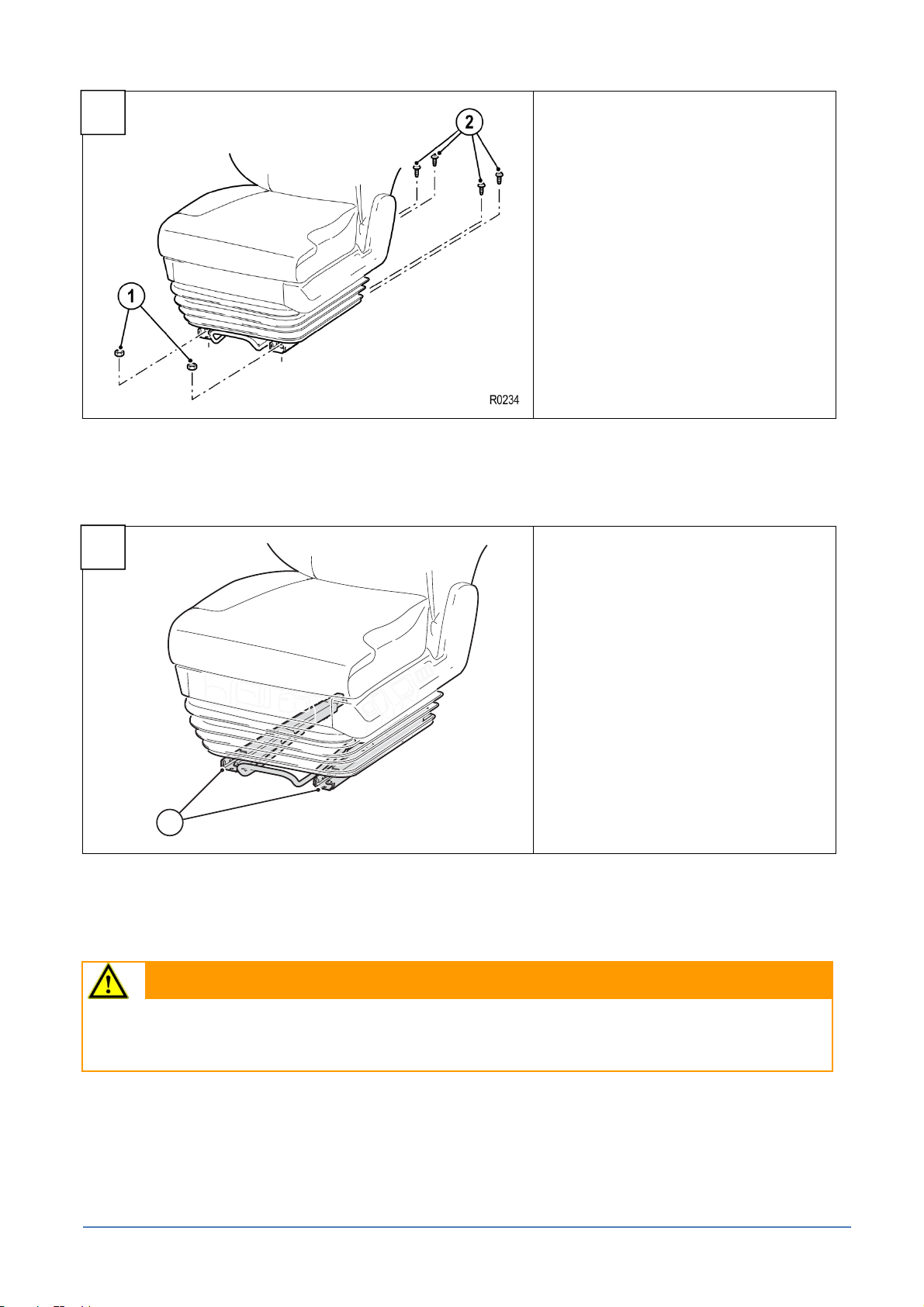

1 Muttern vorne
2 Schrauben hinten
4. Lösen Sie die beiden Muttern (1) am Fahrzeugboden vorne und entnehmen Sie die Muttern und Muttern
5. Fahren Sie den Sitz in die vorderste Position.
6. Lösen Sie die vier Schrauben (2) am Fahrzeugboden hinten und entnehmen Sie die Schrauben
1 Unterschienen
7. Entriegeln Sie die Sitzschienen und schieben Sie beide Unterschienen (1) per Hand in Mittelstellung.
8. Aktivieren Sie die Schnellabsenkung.
9. Entleeren Sie das Luftsystem des Fahrzeugs.
Warnung (Klemmgefahr):
Beim Absenken des Sitzes und Verschieben der Unterschienen besteht Quetsch- und
Klemmgefahr für Ihre Finger.
1
K0241
C
D

RECARO Automotive Seating Seite 11 von 25

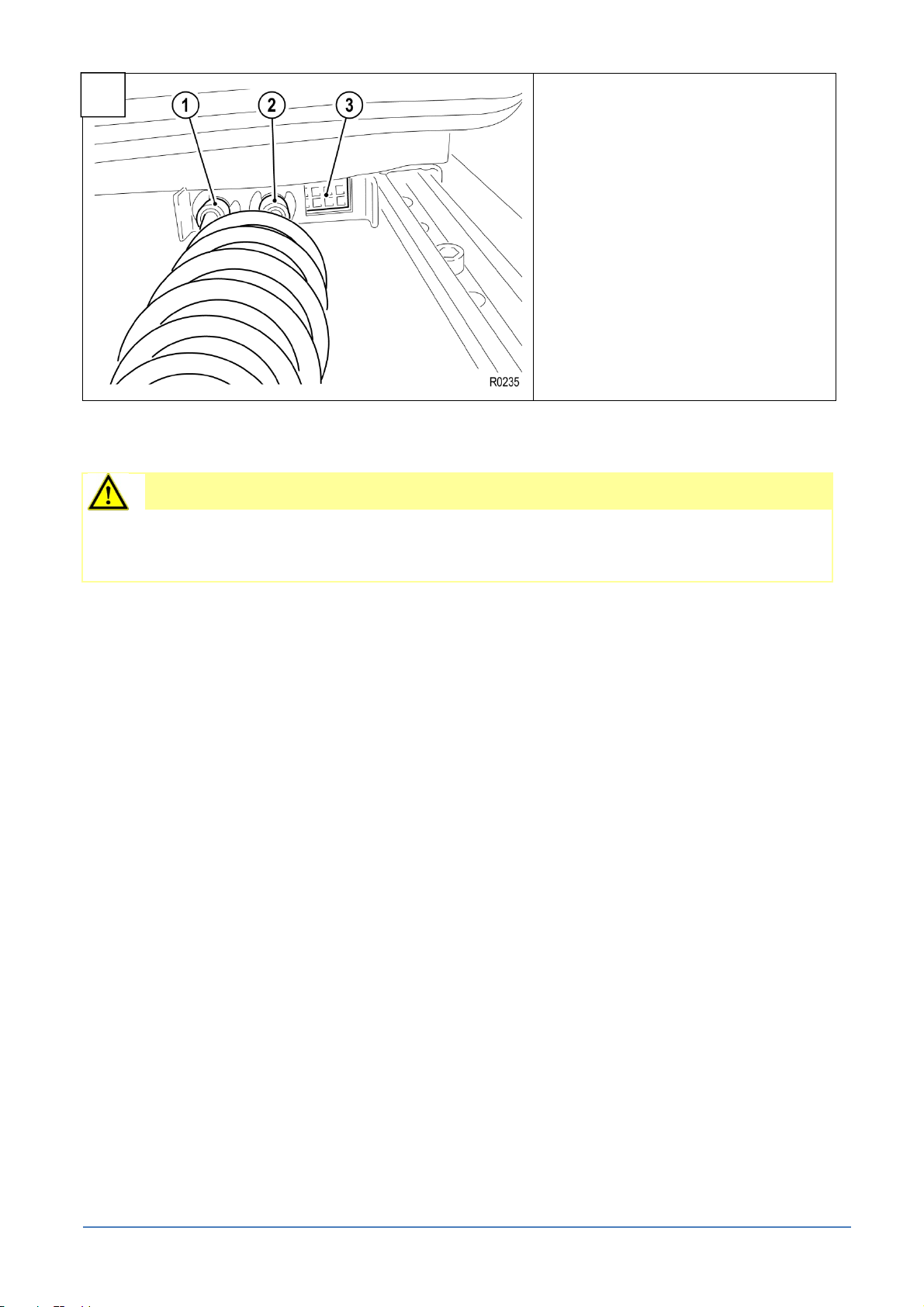

1 Luftanschluss Zuluft
2 Luftanschluss Abluft
3 Elektrischer Anschluss
10. Fahrzeuganschlüsse müssen am Sitz gelöst werden.
11. Heben Sie den Sitz vorsichtig aus dem Fahrzeug heraus und stellen Sie ihn neben dem Fahrzeug ab
Vorsicht:
Bitte beachten Sie, dass der Sitz bis zu 50 kg schwer ist. Verwenden Sie gegebenenfalls eine
Hebe- bzw. Tragehilfe.
E

RECARO Automotive Seating Seite 12 von 25
3.4 RECARO Adapter auf Fahrzeugboden montieren

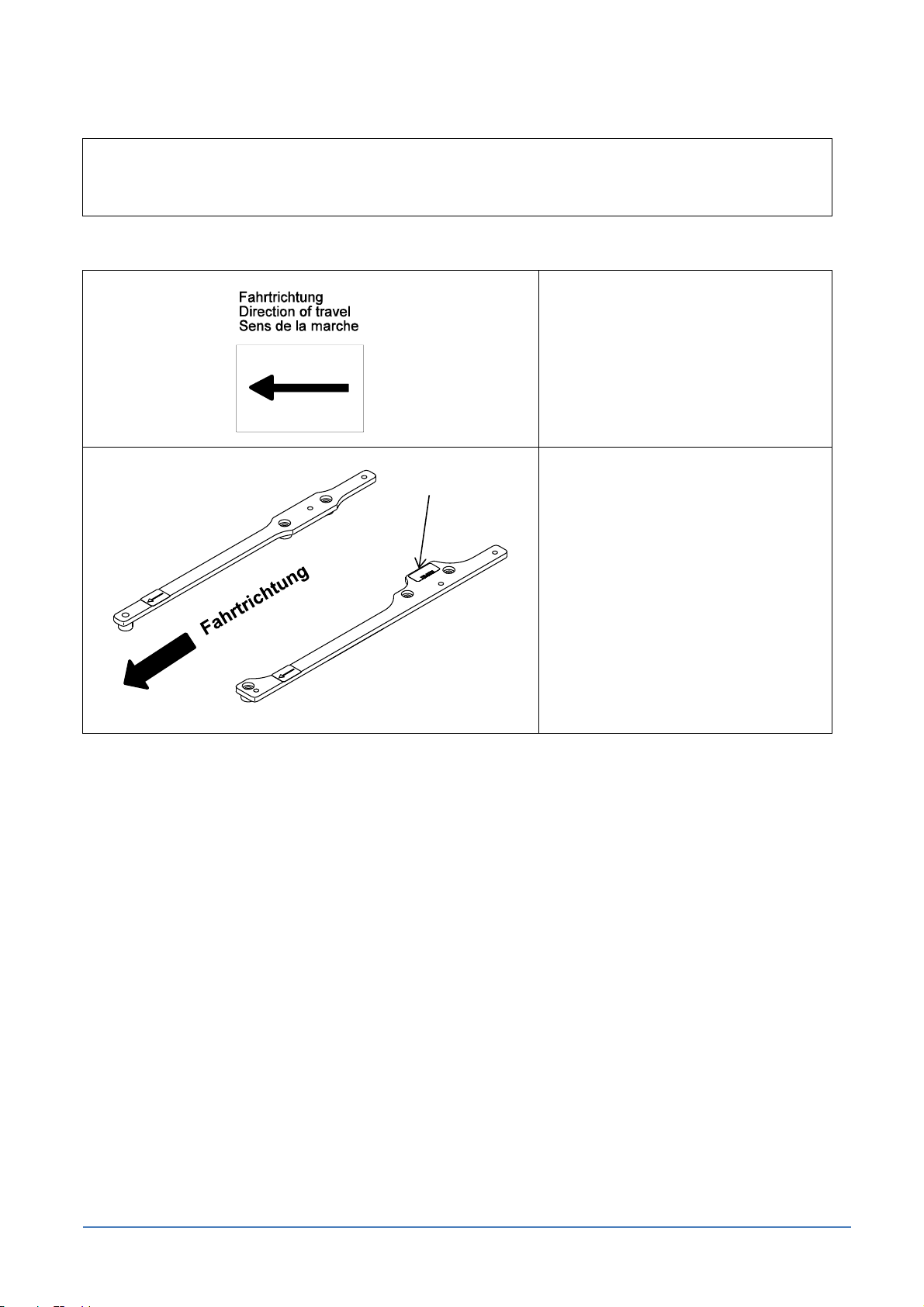

Wichtiger Hinweis:
Beachten Sie beim Einbauen die Markierungen auf Konsolen und Adaptern.
Der Pfeil muss in Fahrtrichtung zeigen.
Der Kraftfahrtbundesamt (KBA)
Aufkleber muss in Fahrtrichtung auf der
Oberseite des Adapter Türseite liegen.
Anzugdrehmoment
Beachten Sie bei allen Montagearbeiten unbedingt das angegebene Anzugdrehmoment:
KBA-Aufkleber

RECARO Automotive Seating Seite 13 von 25

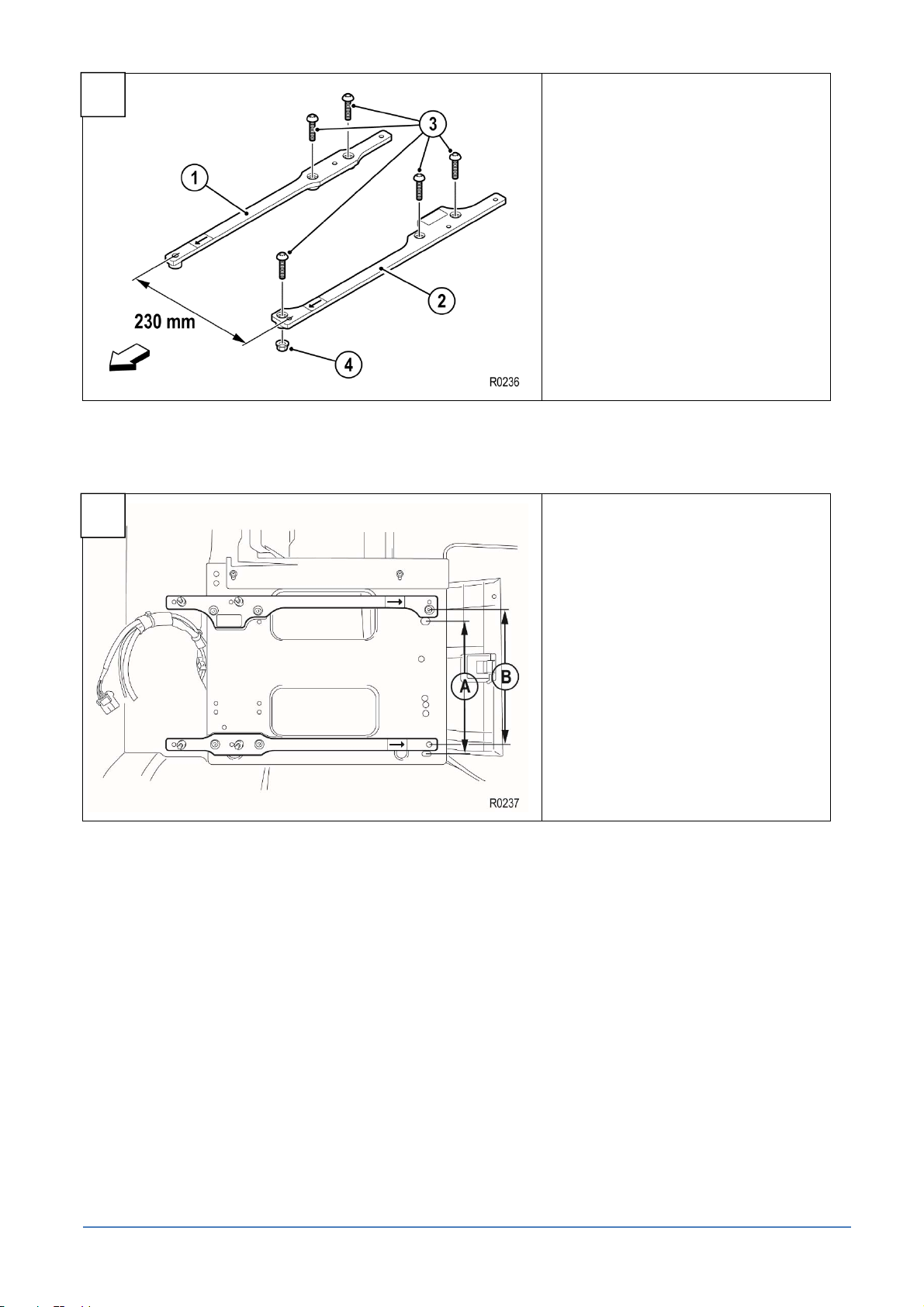

1 Adapter Tunnelseite
2 Adapter Türseite
3 Schrauben Montage-Kit M8 x 30
4 Mutter Montage-Kit M8
1. Legen Sie auf der Tunnelseite den Adapter (1) und auf der Türseite den Adapter (2) auf den
Fahrzeugboden. Beachten Sie die Markierungen!
1 Adapter Tunnelseite
2 Adapter Türseite
2. Hinweis: Falls die Sitzblende mit der Türverkleidung in Kontakt kommt, muss der Sitz auf die zweit
Anschlussposition verschoben werden (Pos. A oder B).
F
G

RECARO Automotive Seating Seite 14 von 25
Wichtiger Hinweis:
Richten Sie die RECARO Adapter auf ein paralleles Spurmaß von 230 mm aus.
3. Schrauben Sie die Adapter mit den Schrauben (3) und der Mutter (4) aus dem Montage-Kit mit dem
vorgeschriebenen Drehmoment fest. (5er Innensechskant und Gabelschlüssel SW13)
Anzugdrehmoment: M8-Schrauben: 25 Nm +/-2 Nm
Warnung!
Achten Sie darauf, dass das o.g. Anzugsdrehmoment weder über- noch unterschritten wird.
Bei zu geringem Anzugsdrehmoment können sich die Schrauben im Fahrbetrieb lösen. Bei zu
hohem Anzugsdrehmoment besteht die Gefahr einer Vorbeschädigung des Gewindes. Im beiden
Fällen entsteht eine erhebliche Unfall- und Verletzungsgefahr im Fahrbetrieb.
Das Fahrzeug ist sofort abzustellen, und die Schrauben müssen durch neue Schrauben ersetzt
bzw. mit entsprechender Schraubensicherung mit dem vorgeschriebenen Anzugdrehmoment
angezogen werden.

RECARO Automotive Seating Seite 15 von 25
3.5 Schlauch-Kabelbaum an RECARO Sitz montieren
Wichtiger Hinweis:
Die Montage des Schlauch-Kabelbaumes an den RECARO Sitz ist außerhalb des Fahrzeugs
durchzuführen.
Entfernen Sie zuerst den am Sitz befestigten Schlauch-Kabelbaum (wenn vorhanden) und
entsorgen diesen.
.
Warnung:
Stellen Sie sicher, dass bei der Montage Verschmutzungen und Beschädigungen an den
elektrischen und pneumatischen Anschlüssen ausgeschlossen werden, damit eine sichere
Kontaktierung gewährleistet werden kann.

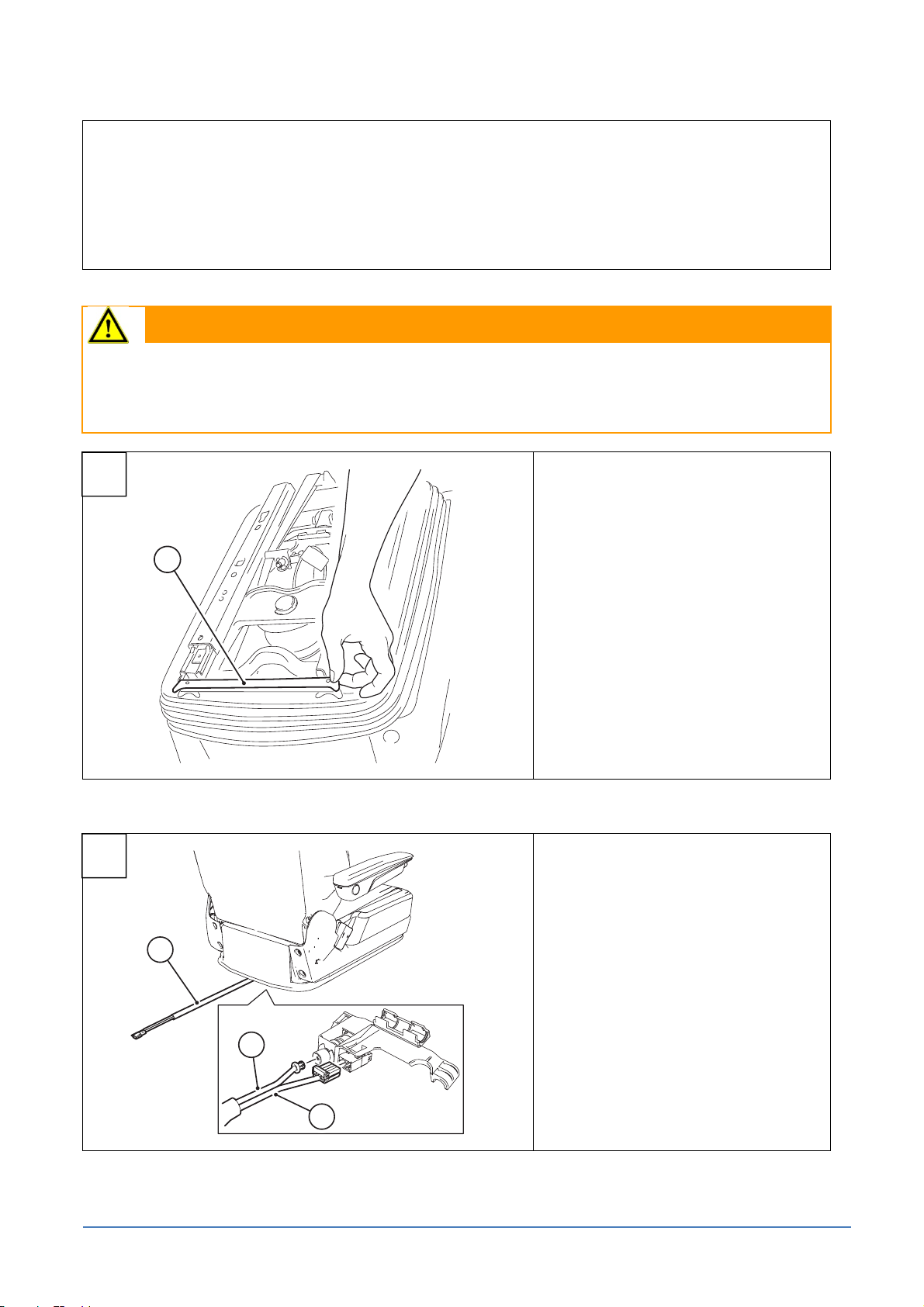

1 Bohrschablone
1. Zuerst mit Hilfe von der Bohrschablone (1) in die Haltewinkel an der Schiene zwei Löcher bohren.
1 Schlauch-Kabelbaum
2 Pneumatischer Anschluss
3 Elektrischer Anschluss
2. Montieren Sie den Schlauch-Kabelbaum (1) aus dem Adapterkit an den RECARO Sitz.
3. Verbinden Sie dazu den pneumatischen Anschluss (2) und den elektrischen Anschluss (3).
1
R0217
1
2
3
K0236
I
H

RECARO Automotive Seating Seite 16 von 25
1 Steckerleiste für Anschlüsse
2 Schrauben / Muttern
3 Elektrischer Anschluss
4 Luftanschluss
4. Steckerleiste (1) mit den Schrauben und Muttern aus dem Montage Kit anschrauben (2)
5. Elektrischer Anschluss (4) in die Steckerleiste (1) einstecken und verrasten
6. Luftanschluss (3) in die Steckerleiste einstecken (1)
1 Clip
7. Luftanschluss mit dem Clip (1) sichern
Warnung:
Achten Sie darauf, dass während der weiteren Montage der Schlauch-Kabelbaum nicht geklemmt,
beschädigt, auf Zug und / oder Druck belastet wird, da sonst eine einwandfreie Funktion der
Bedienelemente nicht gewährleistet werden kann.
3
1
2
4
R0218
1
R0219
K
J

RECARO Automotive Seating Seite 17 von 25
3.6 RECARO Sitz einbauen
1. Heben Sie den Sitz vorsichtig in das Fahrzeug.
Vorsicht:
Bitte beachten Sie, dass der Sitz bis zu 50 kg schwer ist. Verwenden Sie gegebenenfalls eine
Hebe- bzw. Tragehilfe.
Achten Sie darauf, dass der Sitz durch die Hebe- bzw. Tragehilfe nicht beschädigt wird.
Wichtiger Hinweis:
Damit der Einbau erleichtert wird, positionieren Sie die Sitzlehne senkrecht sowie die Ober- und
Unterschiene vorne bündig.
Mittlere Schienenposition
1 Oberschiene
2 Unterschiene
1
2

RECARO Automotive Seating Seite 18 von 25
1 Unterschienen
2. Entriegeln Sie nach dem Einheben die Sitzschiene und fahren Sie beide Unterschienen (1) nach hinten.
Warnung (Klemmgefahr):
Beim Verschieben der Unterschienen besteht Quetsch- und Klemmgefahr für die Finger.
1 RECARO Sitz
2 Schrauben hinten - Montage-Kit M8x12
3 Schrauben mitte - Montage-Kit M8x12
3. Schrauben Sie die vier hinteren Schrauben (2, 3) aus dem Montage-Kit handfest in die Adapter ein.
1
K0232
L
12
M
3

RECARO Automotive Seating Seite 19 von 25
Warnung:
Die beigelegten Schrauben sind mikroverkapselt und dürfen nur einmalig verwendet werden.
Bei mehrfacher Verwendung verliert die Mikroverkapselung ihre Wirkung und kann eine
dauerhafte Sicherung der Schraubverbindung nicht mehr gewährleisten.
1 Zuluftschlauch
2 Abluftschlauch
3 Elektrische Anschluss
Fahrzeuganschlüsse werden am Sitz hinten montiert
1. Trennen Sie den Abluftschlauch (2) - Farbe weiß - ca. 5 cm vor der Adapterbrücke innen und
verschließen Sie diesen mit Klebeband (Schlauchschneider).
2. Lösen Sie den Anschluss des Zuluftschlauchs (1) aus der Adapterbrücke innen (Dorn 14 mm oder
entsprechende Nuss).
3. Lösen Sie die elektrische Steckverbindung (3) aus der Adapterbrücke innen (Verrastung mittels
geeignetem Hilfsmittel lösen).
4. Aktivieren Sie die Schnellabsenkung.
5. Starten Sie das Fahrzeug, um den notwendigen Luftdruck für die weiteren Montageschritte aufzubauen.
RECARO
Lenkrad-Einstellung - vorne
RECARO Sitz-Einstellung – hinten oben
6. Deaktivieren Sie die Schnellabsenkung.
7. Stellen Sie die Höheneinstellung auf die oberste Position.
N
O
