Posizionare l'asse ottico del primo e dell'ultimo raggio dell’Emettitore sullo stesso asse di quello dei corrispondenti raggi sul Ricevitore.
Muovere l’Emettitore per trovare l'area entro la quale il led verde sul Ricevitore rimane acceso, quindi posizionare il primo raggio dell’Emettitore (quello vicino ai led di segnalazione) al centro di quest'area.
Usando questo raggio come perno, con piccoli spostamenti laterali dell'estremità opposta portarsi nella condizione di area controllata libera che, in questa situazione, sarà indicata dall'accensione del led verde sul Ricevitore. Serrare stabilmente
l’Emettitore e il Ricevitore. Durante tali operazioni può essere utile verificare se si accende sul Ricevitore il LED giallo di segnale debole.Al termine dell’allineamento, tale led deve risultare spento.
Position the optical axis of the first and last beam of the Emitter on the same axis as that of the corresponding beams on the Receiver.
Move the Emitter in order to find the area within which the green LED on the Receiver stays on, then position the first beam of the Emitter (the one close to the indicator LEDs) in the centre of this area.
Using this beam as a pivot, effect small sideways movements of the opposite end to move to the protected area clear condition. The green LED on the Receiver will indicate this condition. Lock the Emitter and Receiver in place.
During these operations it may be useful to check the yellow LED weak signal on the Receiver.Upon completion of alignment, this led must be off.
Positionner les axes optiques du premier et du dernier faisceau de l’émetteur en coïncidence avec les axes des faisceaux correspondants du récepteur.
Déplacer l'émetteur pour trouver la zone dans laquelle la DEL verte du récepteur reste allumée et positionner le premier faisceau de l'émetteur (celui le plus proche des DEL de signalisation) au centre de cette zone. En utilisant ce faisceau
comme pivot fictif et en imprimant de faibles déplacements latéraux à l’extrémité opposée, rechercher la condition de zone contrôlée libre qui sera indiquée par l'éclairage de la DEL verte sur le récepteur. Fixer solidement l’émetteur et le
récepteur. Au cours de ces opérations, il peut être utile de contrôler le DEL jaune de signal faible placée sur le récepteur. Au terme de l'alignement, cette DEL doit être éteinte.
Eine optimale Ausrichtung erreicht man, indem man die optischen Achsen des ersten und des letzten Strahls des Senders mit den entsprechenden Strahlenachsen des Empfängers in Übereinstimmung bringt.
Den Sender bewegen, um den Bereich zu finden, in dem die grüne LED am Empfänger “AN” bleibt. Dann den ersten Strahl des Senders (in der Nähe der LED-Anzeige) in die Mitte dieses Bereichs bringen.
Diesen Strahl nun als gedachten Fixpunkt benutzen und durch kleine Seitwärtsbewegungen des anderen Endes den Zustand “Schutzzone frei” ermitteln, was durch Aufleuchten der grünen LED am Empfänger angezeigt wird. Wiederum die
mittlere Position zwischen den beiden Grenzlagen einstellen. Sender und Empfänger festschrauben. Bei diesen Justierungen kann der gelbe LED am Empfänger (=schwaches Signal) als Kontrolle hilfreich sein.
Posicionar el eje óptico del primero y del último rayo del Emisor en el mismo eje que corresponde a los rayos del Receptor.
Mover el Emisor para encontrar el área dentro de la cual el LED verde del Receptor permanece encendido, después posicionar el primer rayo del Emisor (el cercano al LED de señalización) al centro de ésta área.
Utilizando este rayo como eje, con pequeños desplazamientos laterales del extremo opuesto colocarse en la situación de área controlada libre que , enesta situación, estará indicada por el encendido del LED verde en el Receptor. Fijar
establemente el Emisor y el Receptor. En estas operaciones puede ser útil controlar el LED amarillo de señal débil, en el Receptor. Al finalizar el alineamiento, esto LED debe quedar apagado.
Positioneer de optische as van de eerste en laatste straal van de zender op dezelfde straalas dan van de overeenkomende stralen van de ontvanger. Beweeg de zender om het bereik te vinden waarbinnen de groene LED van de ontvanger
“AAN” blijft. Hierna de eerste straal van de ontvanger (het dichtste bij het display) in het midden van dit bereik zetten. Gebruik dit punt om de laatste straal aan de andere zijde van het lichtscherm op dezelfde manier in te stellen zodat ook deze
straal in het midden zit . De groene LED op de ontvanger geeft deze status. Zet de zender en ontvanger vast. Bij dit afstellen kan de gele LED op de ontvanger (zwak signaal) als controle nuttig zijn.

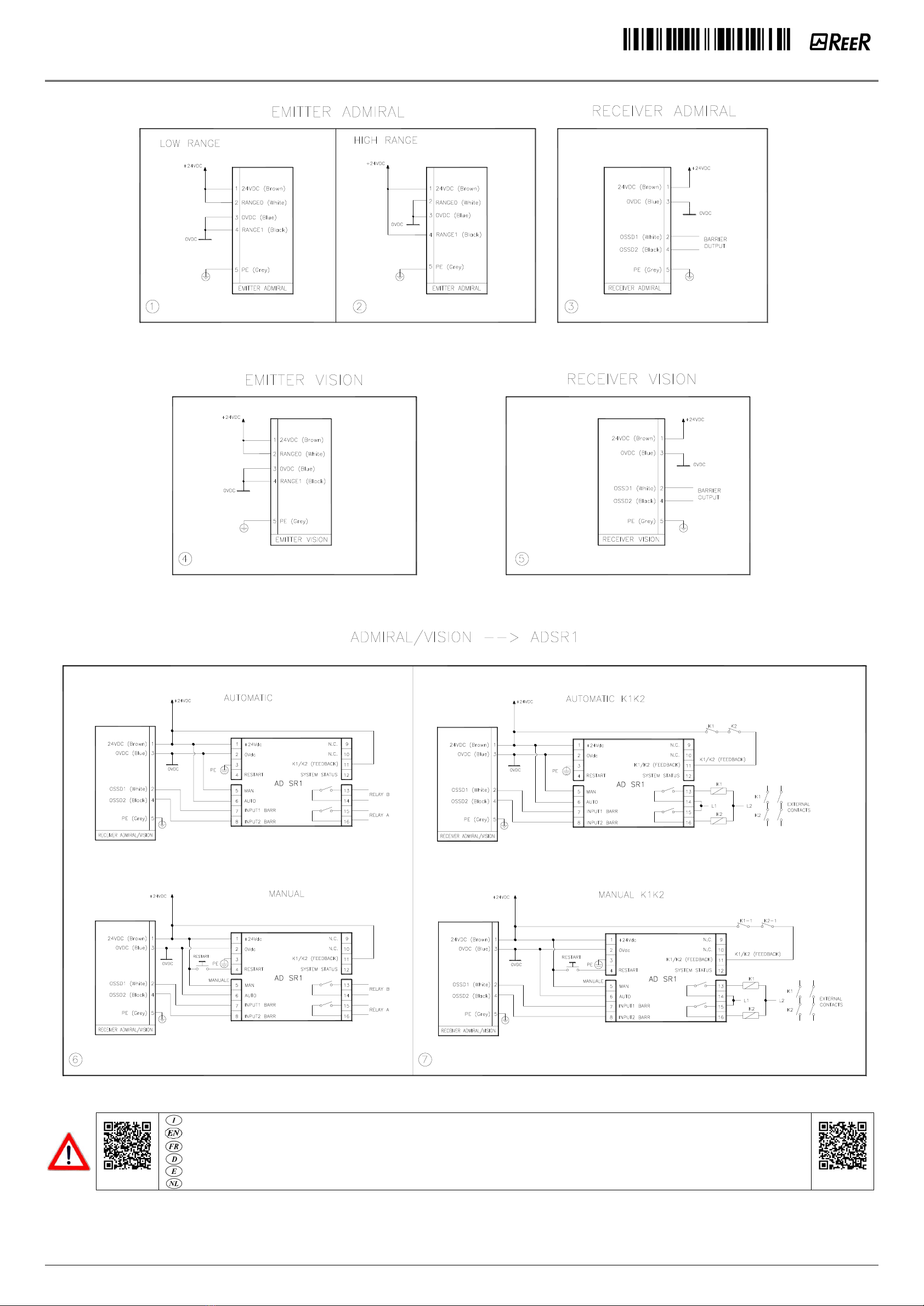

C) ELECTRICAL CONNECTIONS–COLLEGAMENTI ELETTRICI–BRANCHEMENTSELECTRIQUES –ELEKTRISCHEANSCHLÜSSE -CONEXIONES ELÉCTRICAS-ELEKTRISCHEAANSLUITING
EMITTER RECEIVER
