Reese Explore 10415 User manual

Hitch Mount Cargo Carrier
10415
Date of Purchase: ___________________
These Instruction Sheets contain
IMPORTANT safety information. Please
read and keep for future reference.
The user must read and understand these Instruction Sheets and the Warranty.
Installation is the end user’s responsibility and beyond Cequent Consumer Products control. Therefore,
Cequent Consumer Products exclusively limits its Warranty to the repair or replacement of a defective
product. Damage to your vehicle, your cargo or any person or property is excluded.
•Your Cargo Carrier must be inspected for signs of wear, corrosion and fatigue before each use.
•Make sure your Cargo Carrier is secure before every trip. Check at each stop to ensure your Cargo
Carrier is secure.
•Remove your Cargo Carrier when not in use and before entering automatic car washes.
•ALWAYS obey all posted speed limits and be aware of traffic conditions. Adapt your speed to the
conditions of the road and the load being carried.
•Check local and state laws governing projection of objects beyond the perimeter of a vehicle.
•If Cargo Carrier or cargo is in line with exhaust pipe, an exhaust tip must be used to redirect the exhaust
flow away.
•Do not use your Cargo Carrier for purposes other than those for which it was designed.
•Do not exceed your Cargo Carrier’s weight capacity or your hitch tongue weight rating, whichever is
lower. The capacity of your Cargo Carrier is 500 lb. (227 kg) with the 2” shank and 300 lb. (136 kg) with
the 1-1/4” shank.
•Position cargo so that the center of gravity is positioned in the middle third of the Cargo Carrier.
•Your Cargo Carrier will not prevent property damage that may result from improper loading, securing, or
driving.
•Do not attempt to drill, weld, or modify your Cargo Carrier or any of the system components.
Review all Warnings, Instructions, and Warranty information carefully. Failure to follow these warnings and
instructions instructions will void the Warranty.
Call Cequent Consumer Products Technical Services at [phone] or go to ReeseBrands.com, if you
have any questions regarding the use or the limits of your Cargo Carrier.
Rev C 12/9/2014
For assistance with this product or to order
replacement parts, please contact:
Cequent Consumer Products, Inc.
29000-2 Aurora Road
Solon, OH 44139
Questions? [phone]
ReeseBrands.com
Before Using Your Cargo Carrier

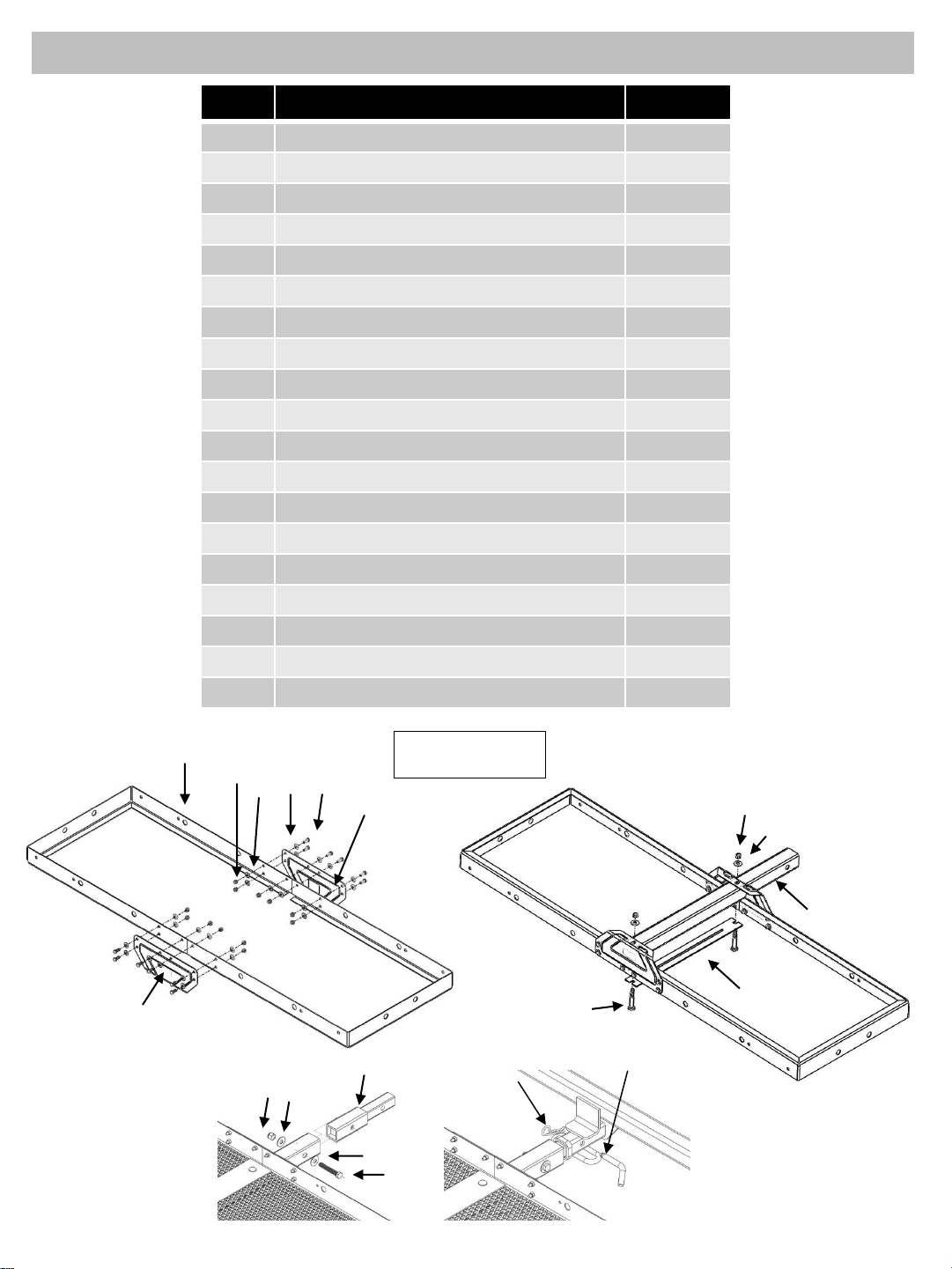

Parts List
Part
Description Quantity
A Hex Bolt, 1/4” x 3/4” 12
B Carriage Bolt, 3/8” x 3” 2
C Hex Bolt, 1/2” x 3” 1
D Hex Lock Nut, 1/4” 12
E Hex Lock Nut, 1/2” 1
F Hex Nut, 3/8” 2
G Flat Washer, 1/4” 24
H Flat Washer, 1/2” 2
I Flat Washer, 3/8” 2
J Hitch Pin, 5/8” (Not Shown) 1
K Hitch Pin, 1/2” 1
L Clip 2
M End Plate 1
N End Plate w/ Shank hole 1
O Center Plate 1
P Shank 1
Q Adaptor 1
R Basket Frame 2
S Reflective Tape (Not Shown) 2
R
AG
D G N
M B
F
I
O
P
Mesh removed
for clarity
Q
E H
H C
K
L

Tools required for assembly: 7/16” Wrench, 7/16” Socket, 9/16” Wrench
Step 1: Remove all parts from box and make sure all parts out of the box are undamaged.
Step 2: Assemble Cargo Carrier
A. Align both halves of the basket on the ground. Attach each end plate to the outside of the basket as
shown in Fig 1 and fasten loosely with (12) 1/4” bolts, (24) 1/4” flat washers, and (12) 1/4” hex nuts.
B. Slide 2” shank through shank hole and align holes in end plates. Align center plate on the inside of the
basket with holes in shank and loosely attach with (2) 3/8” carriage bolts, (2) 3/8” flat washers, and (2)
3/8” nuts.
C. Go back and tighten all hardware. Tighten all 1/4” hex bolts to 6 ft-lb and all 3/8” bolts to 24 ft-lb.
Step 3: Install Cargo Carrier to Hitch
A. For 2” hitches, slide Cargo Carrier shank into hitch so that hitch holes and shank holes are aligned.
Insert 5/8” hitch pin through hole and secure with clip. (Fig 3)
B. For 1-1/4” hitches, insert adapter into shank so that the through holes are aligned. Secure with ½”x3”
hex bolt, (2) ½” flat washer and ½” hex nut. Tighten to 24 ft-lb. (Fig 4)
C. Slide Cargo Carrier adapter into hitch so that hitch holes and adapter hole is aligned. Insert ½” hitch pin
and secure with clip (Fig 5)
Installation Instructions
R
AG
D G N
M B
F
I
O
P
Mesh removed
for clarity
Optional license
plate/light Kit Mounting holes
Tie Down holes (12 total) J
L K
L
Apply reflective tape to corners
Q
E H
H C
Fig 3 Fig 4 Fig 5
Fig 2
Fig 1

Before Driving
Check local and state laws governing projection of objects beyond the perimeter of a vehicle. Be aware of
the width and height of your cargo since low clearance branches, bridges, and parking garages can affect the
load.
1. Lift the cargo onto the Cargo Carrier. Place heavy, large objects on first and evenly distribute the weight
so that the center of gravity is within the middle third of the platform.
2. Secure the cargo to the Cargo Carrier. Make sure all bolts, straps, knobs and locks are firmly attached
and locked before every trip. (Straps sold separately, visit ReeseBrands.com to view cargo securing
products and find a store near you).
NEVER use elastic straps or belts to secure cargo.
3. CHECK BOTH THE CARGO AND THE Cargo Carrier ARE SECURE.
If your Cargo Carrier is not secure, DO NOT use your Cargo Carrier. Remember cargo can
shift or the Cargo Carrier can loosen during travel. Readjust as needed. If movement continues,
stop use.
To Prevent Serious Injury or Death:
•INSPECT for signs of wear, corrosion, and fatigue BEFORE each use. DO NOT use
if bent or deformed.
•Do not exceed your Cargo Carrier’s weight capacity or your hitch tongue weight
rating, whichever is lower. The capacity of your Cargo Carrier is 500 lb. (227 kg)
with the 2” shank and 300 lb. (136 kg) with the 1-1/4” shank.
•DO NOT use Cargo Carrier to transport people, animals, or flammable liquids.
To Prevent Serious Injury, Death and Property Damage:
•REDUCE YOUR SPEED. Your vehicle can handle differently when transporting cargo.
•ALWAYS obey all posted speed limits and be aware of traffic conditions.
•FREQUENTLY check your Cargo Carrier and the cargo is secure. Cargo can shift or your
Cargo Carrier can loosen during travel. Readjust as needed. If movement continues,
stop use.
•ALWAYS use caution when opening hatch when using your Cargo Carrier to transport
cargo to prevent damage to vehicle.
While Driving

The proper attachment of this product in accordance with the enclosed instructions is critical to
its proper performance. Cequent Consumer Products, Inc. has no control over, or
responsibility for, the attachment or the installation. Cequent Consumer Products, Inc. is NOT
responsible nor will be held liable for any damage resulting from its attachment or improper
use. Cequent Consumer Products, Inc. shall not be liable for any claims of any kind greater
than the purchase price of the product. Warranty information available at
www.trimascorp.com/terms.
THIS WARNING IS GIVEN IN COMPLIANCE WITH CALIFORNIA PROPOSITION 65
WARNING: This product contains chemicals known to the state of California to cause cancer, birth defects or other
reproductive harm.
After Driving
To Prevent Serious Injury and Property Damage:
•ALWAYS unload all objects before removing your Cargo Carrier from hitch.
•ALWAYS remove your Cargo Carrier when not in use.
Removing your Cargo Carrier when not in use may also reduce fuel consumption.

Bandeja de carga
10415
Fecha de la compra: __________________
Estas hojas de instrucciones contienen
