Renkforce LS6320E User manual

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
• Das Produkt ist mit einem Laser der Laserklasse 1 ausgerüstet.
• Blicken Sie nie in den Laserstrahl und richten Sie ihn niemals auf Personen oder
Tiere. Laserstrahlung kann zu Augenverletzungen führen.
• Richten Sie den Laserstrahl niemals auf Spiegel oder andere reektierende
Flächen. Der unkontrolliert abgelenkte Strahl könnte Personen oder Tiere treffen.
• Achtung! Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im
Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber
verlangt werden, angemessene Maßnahmen durchzuführen.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.
Montage

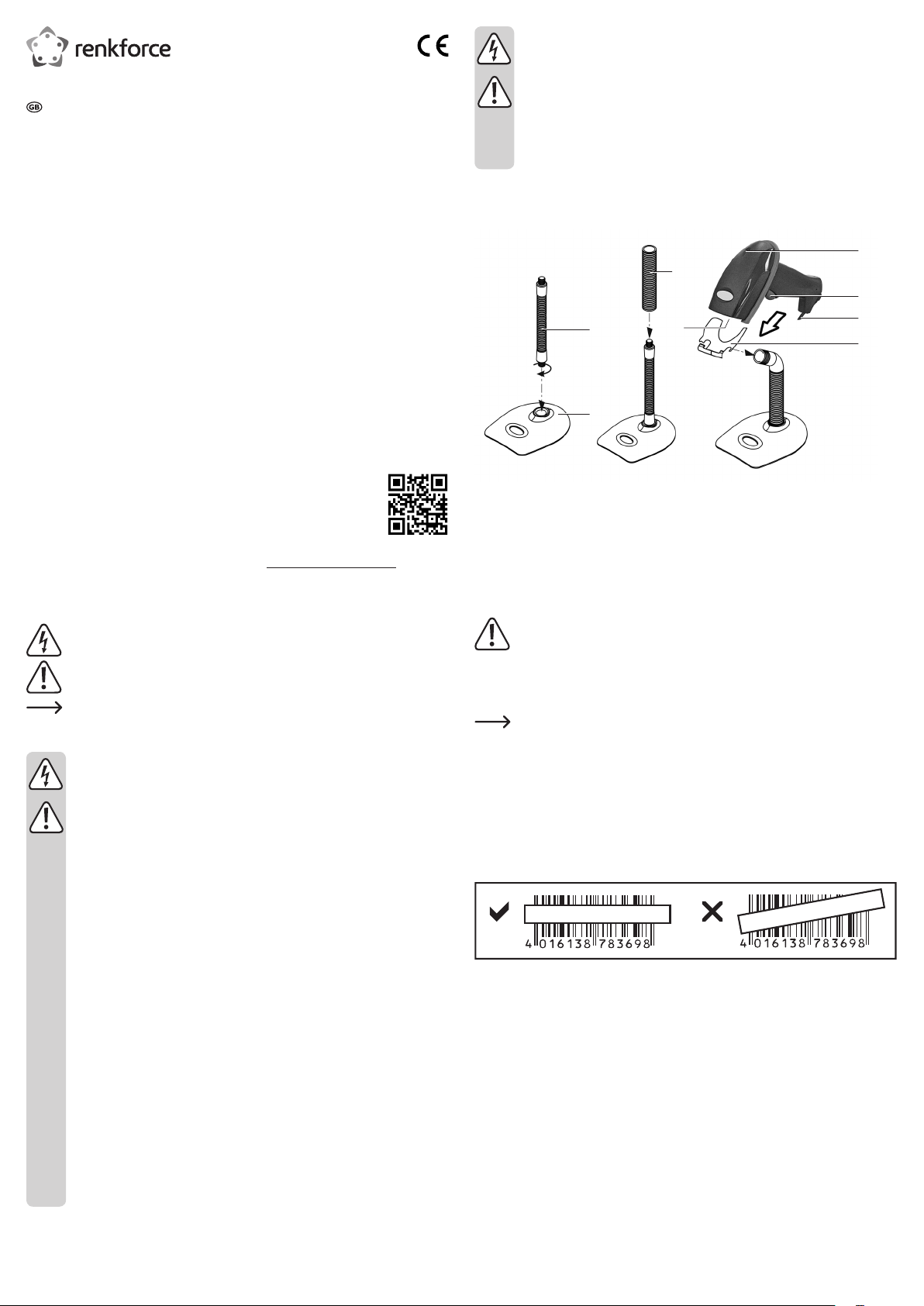

Befolgen Sie die nachstehende Abbildung zur Installation:
1
3
4
5
6
7
8
2
1. Schrauben Sie den Schwanenhals (1) im Uhrzeigersinn in den Standfuß (2) ein.
2. Schieben Sie das exible Abdeckrohr (3) über den Schwanenhals.
3. Drehen Sie den Halter (8) auf das obere Ende des Schwanenhalses auf.
4. Der Barcode-Scanner lässt sich in den Halter einschieben.
5. Bringen Sie den Schwanenhals in die gewünschte Richtung.
Inbetriebnahme
Verletzungsgefahr!
Leseeinheit (4) nie auf Personen oder Tiere richten. Laserstrahlen sind gefährlich.
• Bevor Sie den Barcode-Scanner in Betrieb nehmen, beachten Sie die Anweisungen
bezüglich der Scanner-Einstellungen im Abschnitt „Einstellungen“.
• Schließen Sie das USB-Kabel (7) an eine USB2.0/USB3.0-Schnittstelle an Ihrem Computer
an.
Um das USB-Kabel vom Barcode-Scanner abzuziehen, stecken Sie einen dünnen
Gegenstand, z.B. eine gebogene Büroklammer, in das kleine Loch oberhalb des
Anschlusses und ziehen Sie gleichzeitig das USB-Kabel aus der Buchse heraus.
• Öffnen Sie in Ihrem Computer ein Dokument, in welches der Barcode eingelesen werden
soll. Der Barcode wird an der Stelle eingefügt, an der Cursor blinkt.
• Der Barcode-Scanner kann ohne oder mit Ständer verwendet werden.
• Positionieren Sie die Leseeinheit (4) mit ausreichender Entfernung und einem Neigewinkel
von ca. 38° zum Barcode. Je nach Größe und Spezikation des Barcodes muss der
Abstand der Leseeinheit zum Barcode individuell angepasst werden. Beachten Sie bei der
Ausrichtung der Leseeinheit die nachfolgenden Abbildungen.
• Betätigen Sie den Auslöser (6), um den Barcode zu lesen. Bei erfolgreichem Lesen
ertönt ein Signalton und die LED-Kontrollanzeige (5) leuchtet kurzeitig grün. Der Barcode
wird automatisch eingelesen. Kann der Barcode nicht gelesen werden, so leuchtet die
LED-Kontrollanzeige kurzeitig rot.
• Sobald Sie den Barcode-Scanner in den Halter (8) einschieben, wechselt der Barcode-Scanner
in den automatischen Lesemodus. Die Leseeinheit wird automatisch aktiviert und liest beim
Erkennen eines Barcodes diesen ein. Das Drücken des Auslösers ist nicht notwendig. Wenn
Sie den Barcode-Scanner aus dem Halter entnehmen, wechselt der Barcode-Scanner in den
Triggermodus (Leseeinheit wird mit Drücken desAuslösers aktiviert).
Bedienungsanleitung
Barcode-Scanner LS6320E
Best.-Nr. 1196333
Bestimmungsgemäße Verwendung
Verwenden Sie den Barcode-Scanner zum schnellen und zuverlässigen Lesen gängiger
Barcodes, wie z.B. UPC, EAN oder JAN. Die gescannten Codes können Sie sofort am
angeschlossenen Computer in Dokumente und Formulare einfügen. Der Barcode-Scanner
eignet sich für den Einsatz in Geschäften, Lagerhäusern oder Büros und kann mit oder ohne
Ständer betrieben werden.
Es eignet sich nur für die Verwendung in geschlossenen Räumen. Eine Verwendung im Freien
ist nicht erlaubt. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer o. ä. ist unbedingt zu
vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Barcode-Sanner mit USB-Kabel
• Standfuß
• Flexibles Abdeckrohr
• Schwanenhals
• Halter
• Bedienungsanleitung
• Kurzanleitung
• Installationsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf
der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2018 by Conrad Electronic SE. *1196333_V3_0318_02_mxs_m_de
Tipps & Hinweise
• Achten Sie darauf, dass der zu lesende Barcode sauber ist.
• Der zu lesende Barcode muss vollständig sichtbar sein.
• Halten Sie Neigewinkel und Distanz ein.
• Halten Sie die Leseeinheit horizontal zum Barcode.
• Überprüfen Sie bei jedem Neueinschalten die Einstellungen, um falsche Ergebnisse
auszuschließen.
Einstellungen
• Der Barcode-Scanner lässt sich auf Ihren Anwendungsbereich einstellen. Die dazu
benötigten Barcodes nden Sie in der zusätzlich beiliegenden Kurzanleitung.
• Lesen Sie die entsprechenden Barcodes mit dem Barcode-Scanner, um die Einstellungen
vorzunehmen.
Scanner zurücksetzen:
Der Scanner kann durch Scannen des Barcodes „Default“ auf die Grundeinstellungen
zurückgesetzt werden. Ein doppelter Signalton ist zu hören.
Symbologien:
Bei Grundeinstellung sind alle Symbologien aktiviert. Sie können diese individuell
deaktivieren.
Zusammenfassung der Einstellungen
Einstellung Funktion
Lesen
SINGLE SCAN Einmalig lesen, Laser schaltet sich nach dem Lesen
aus.
SINGLE SCAN NO TRIGGER &
LASER TIMEOUT - 5 SECONDS
Auslöser betätigen. Laser bleibt für 5 Sekunden an
und schaltet sich nach dem Lesen aus.
SINGLE SCAN NO TRIGGER &
LASER TIMEOUT - 2 SECONDS
Auslöser betätigen. Laser bleibt für 2 Sekunden an
und schaltet sich nach dem Lesen aus.
Gegenprüfen
CODE 11, 39, 93, 128, CODABAR,
I2OF5, ID2OF5, MSI, UPC/EAN
DOUBLE CHECK - ENABLE /
DISABLE (ENABLE = Funktion ein;
DISABLE = Funktion aus)
Scanner liest Barcode zweimal mit automatischem
Vergleich. Bei Übereinstimmung wird das Ergebnis
zum Computer übertragen.
REVERSE IMAGE – ENABLE /
DISABLE (ENABLE = Funktion ein;
DISABLE = Funktion aus)
Liest bei Grundeinstellung schwarz-auf-weiß Barcodes.
Diese Funktion aktiviert das Lesen von
weiß-auf-schwarz Barcodes.
Code-ID
SEND BAR CODE ID - DISABLE
SEND BAR CODE ID - RESET
Schaltet das Senden der Barcode-ID aus.
Barcode-ID zurücksetzen.
SEND BAR CODE ID - AS A PREFIX Hängt die Barcode-ID als Präx an.
SEND BAR CODE ID - AS A SUFFIX Hängt die Barcode-ID als Sufx an.
Tastatur-Spracheinstellung (Länder-Spracheinstellung)
Tastatur-Sprache einstellen (für alphanumerische Barcodes, z.B. Code 128):
DENMARK (Dänemark), FINLAND (Finnland), FRANCE (Frankreich), GERMANY
(Deutschland), ITALY (Italien), LATIN AMERICA (Lateinamerika), NETHERLANDS (Holland),
NORWAY (Norwegen), POLAND (Polen), SPAIN (Spanien), SWITZERLAND (FRENCH)
(Westschweiz), SWITZERLAND (GERMAN) (Deutschschweiz), SWEDEN (Schweden),
UNITED KINGDOM (Vereinigtes Königreich), UNIVERSAL, UNITED STATES (USA)
Symbologien Ein/Aus [ 1 ]
CODE 11 - ENABLE / DISABLE
(ENABLE = Funktion ein; DISABLE =
Funktion aus)
Symbologie CODE 11 aktivieren / deaktivieren.
CODE 39 - ENABLE / DISABLE Symbologie CODE 39 aktivieren / deaktivieren.
FULL ASCII - ENABLE / DISABLE Symbologie FULL ASCII aktivieren / deaktivieren.
CODE 93 - ENABLE / DISABLE Symbologie CODE 93 aktivieren / deaktivieren.
CODE 128 - ENABLE / DISABLE Symbologie CODE 128 aktivieren / deaktivieren.
CODE 128 ISBT - ENABLE /
DISABLE
Symbologie CODE 128 ISBT aktivieren /
deaktivieren.
CODABAR - ENABLE / DISABLE Symbologie CODABAR aktivieren / deaktivieren.
Symbologien Ein/Aus [ 2 ]
I2OF5 - ENABLE / DISABLE Symbologie I2OF5 aktivieren / deaktivieren.
ID2OF5 - ENABLE / DISABLE Symbologie ID2OF5 aktivieren / deaktivieren.
MSI - ENABLE / DISABLE Symbologie MSI aktivieren / deaktivieren.
UPC-A ENABLE / DISABLE Symbologie UPC-A aktivieren / deaktivieren.
UPC-E ENABLE / DISABLE Symbologie UPC-E aktivieren / deaktivieren.
EAN-13 ENABLE / DISABLE Symbologie EAN-13 aktivieren / deaktivieren.
EAN-8 ENABLE / DISABLE Symbologie EAN-8 aktivieren / deaktivieren.
Pege und Reinigung
• Trennen Sie das Produkt vor der Reinigung vom Computer.
• Das Gerät ist bis auf eine gelegentliche Reinigung wartungsfrei. Verwenden Sie zur
Reinigung ein weiches, antistatisches und fusselfreies Tuch.
• Verwenden Sie keine scheuernden oder chemischen Reinigungsmittel.
• Verkratzen Sie das Schutzglas der Leseeinheit (4) nicht.
• Tauchen Sie das Produkt nicht in Wasser.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum
Umweltschutz.
Technische Daten
Spannungsversorgung ................. 5 V/DC (± 0,5 V) via USB 2.0/3.0
Leistungsaufnahme ...................... max. 65 mA
Laserklasse .................................. Klasse 1
Wellenlänge.................................. 650 nm
Scangeschwindigkeit.................... 100 Scans / Sekunde
Schärfentiefe ................................ 500 mm (X-Dimension: 40/1000”)
Abtastwinkel ................................. 38°
Leseabstand................................. bis zu 180 mm (im automatischen Lesemodus)
Umgebungslicht............................ max. 30000 Lux (natürliches Licht)
Erforderlicher Kontrast.................. 45 % (zwischen Druckäche und Barcode)
Symbologien................................. UPC/EAN/JAN, Codabar, Code 11, Code 39, Code 93,
Code 128, MSI, I2OF5, ID2OF5
Betriebsbedingungen.................... 0 bis +50 °C, 10 – 85 % rF (nicht kondensierend)
Lagerbedingungen........................ -10 bis +60 °C, 5 – 95 % rF (nicht kondensierend)
Systemvoraussetzungen .............. Windows® 2000, XP (Home, Pro, mit SP1, SP2, SP3),
nur 32 Bit, Vista™ (32 / 64 Bit), 7 (32 / 64 Bit), 8, 8 Pro,
Enterprise, RT (bedingt OTG Unterstützung), Mac OS X
10.8.2 (Mountain Lion)
Abmessungen (B x H x T) ............ ca. 60 x 160 x 90 mm (Barcode-Scanner)
Gewicht......................................... ca. 110 g (ohne USB-Kabel)

• Warning! This is category A equipment. This equipment can cause radio
interference in the living area; the operator can be asked to take appropriate
measures in this case.
• Consult an expert when in doubt about operation, safety or connection of the
device.
• Maintenance, modications and repairs are to be performed exclusively by an
expert or at a qualied shop.
• If you have questions which remain unanswered by these operating instructions,
contact our technical support service or other technical personnel.
Installation

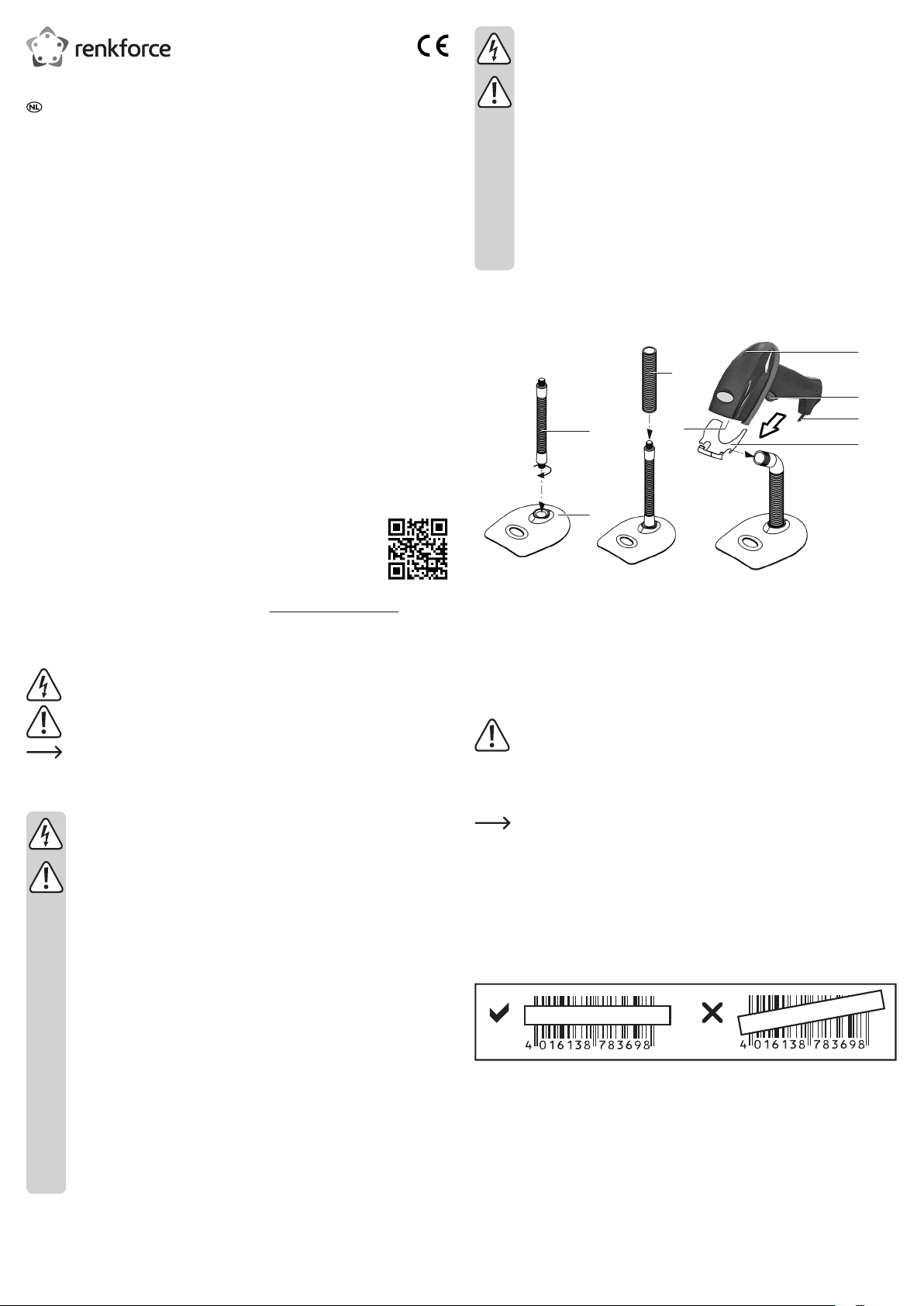

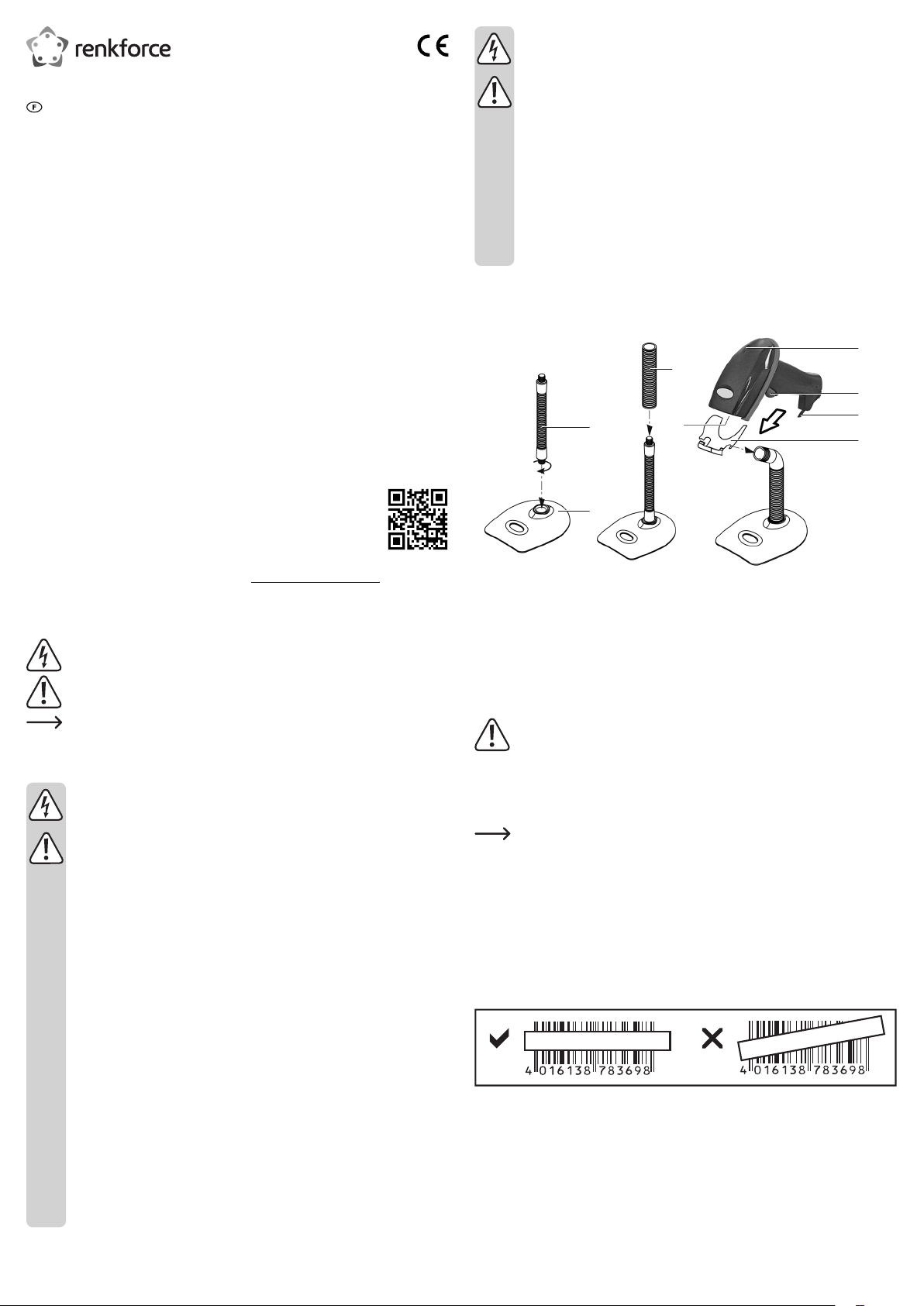

Follow the illustration below on how to proceed with installation:
1
3
4
5
6
7
8
2
1. Screw the gooseneck (1) onto the stand (2) in clockwise direction.
2. Slide the exible cover tube (3) over the gooseneck.
3. Screw the holder (8) onto the upper end of the gooseneck.
4. The barcode scanner can be inserted into the holder.
5. Position the gooseneck as required.
Startup
Risk of injury!
Never direct the reader (4) towards persons or animals. Laser beams are dangerous.
• Before starting to operate the barcode scanner, note the instructions on scanner settings in
the “Settings” section.
• Connect the USB cable (7) to a USB2.0/USB3.0 interface on your computer.
To disconnect the USB cable from the barcode scanner, insert a thin object, e.g. a
bent paper clip, into the small hole above the connector while simultaneously pulling
the USB cable from the socket.
• Open a document on your computer where you wish to insert the barcode. The barcode will
be inserted at the cursor’s position.
• The barcode scanner can be operated with or without its stand.
• Position the reader (4) at a sufcient distance and a tilt angle of approx. 38° to the barcode.
Depending on the size and specication of the barcode the distance between reader and
barcode must be individually adjusted. When aligning the reader observe the following
illustrations.
• Press the release button (6) to read the barcode. When reading has been completed
successfully, an audio signal sounds and the LED indicator (5) temporarily shines green.
The barcode will be automatically read. If the barcode cannot be read, the LED indicator
temporarily shines red.
• The barcode scanner switches to Automatic Read Mode (auto-sensing) when inserted into
the holder (8). The reader unit activates automatically and scans a barcode when one is
recognized. It is not necessary to push the trigger. The barcode scanner switches to Trigger
Mode when removed from the holder (activate reader unit by pushing the trigger).
Tips & notes
• Ensure the barcode to be read is clean.
• The barcode to be read has to be fully visible.
• Keep the tilt angle and distance.
• Hold the reader horizontally to the barcode.
• Check the reader settings each time when turning it on to avoid incorrect results.
Operating instructions
Barcode Scanner LS6320E
Item no. 1196333
Intended use
Use this barcode scanner to quickly and reliably read standard barcodes such as UPC, EAN
or JAN. The scanned codes can be inserted into documents and forms straight away using a
connected computer. The barcode scanner is ideally suited for use in shops, warehouses or
ofces and can be operated with or without its stand.
It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in
bathrooms, must be avoided under all circumstances.
For safety and approval purposes, you must not rebuild and/or modify this product. If you use
the product for purposes other than those described above, the product may be damaged.
In addition, improper use can cause hazards such as short circuiting, re, electric shock etc.
Read the instructions carefully and keep them. Make this product available to third parties only
together with its operating instructions.
This product complies with the statutory national and European requirements. All company
names and product names are trademarks of their respective owners. All rights reserved.
Delivery content
• Barcode scanner with USB cable
• Stand
• Flexible cover tube
• Gooseneck
• Holder
• Operating instructions
• Quick instructions
• Installation instructions
Latest operating instructions
Download the latest operating instructions via the link www.conrad.com/downloads or scan the
QR code shown. Follow the instructions on the website.
Explanation of symbols
The lightning symbol inside a triangle is used when there is a potential risk of
personal injury, such as electric shock.
An exclamation mark in a triangle indicates important instructions in this operating
manual that absolutely have to be observed.
The arrow symbol indicates specic tips and advice on operation.
Safety instructions
Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information
on proper handling in this manual, we assume no liability for any resulting
personal injury or damage to property. Such cases will invalidate the warranty/
guarantee.
• The device is not a toy. Keep it out of the reach of children and pets.
• Do not leave packaging material lying around carelessly. This may become
dangerous playing material for children.
• Protect the product from extreme temperatures, direct sunlight, strong jolts, high
humidity, moisture, ammable gases, vapours and solvents.
• Do not place the product under any mechanical stress.
• If it is no longer possible to operate the product safely, take it out of operation and
protect it from any accidental use. Safe operation can no longer be guaranteed
if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient conditions or
- has been subjected to any serious transport-related stresses.
• Please handle the product carefully. Jolts, impacts or a fall even from a low height
can damage the product.
• Also observe the safety and operating instructions of any other devices which are
connected to the product.
• The product is equipped with a class 1 laser.
• Never look into the laser beam and never point it at people or animals. Laser
radiation can seriously damage your eyes.
• Do not point the laser beam at mirrors or other reective surfaces. The uncontrolled,
reected beam may strike people or animals.

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the
capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in
part, is prohibited. This publication represent the technical status at the time of printing.
Copyright 2018 by Conrad Electronic SE. *1196333_V3_0318_02_mxs_m_en
Settings
• The barcode scanner can be set to your application area. The barcodes required for this can
be found in the additional quick instructions included in delivery.
• Read the relevant barcodes with the barcode scanner to adjust the settings accordingly.
Resetting scanner:
The scanner can be reset to standard settings by scanning the “Default” barcode.
Two audio signals will sound.
Symbologies:
In standard settings, all symbologies are activated. You can deactivate them
individually.
Overview of settings
Setting Function
Reading
SINGLE SCAN Single read, laser turns off after reading.
SINGLE SCAN NO TRIGGER &
LASER TIMEOUT - 5 SECONDS
Press release button. Laser stays on for 5 seconds
and then turns off after reading.
SINGLE SCAN NO TRIGGER &
LASER TIMEOUT - 2 SECONDS
Press release button. Laser stays on for 2 seconds
and then turns off after reading.
Verication
CODE 11, 39, 93, 128, CODABAR,
I2OF5, ID2OF5, MSI, UPC/EAN
DOUBLE CHECK - ENABLE /
DISABLE (ENABLE = function on;
DISABLE = function off)
Scanner reads barcode twice, with automatic
comparison. With a matching result, it will be
transferred to the computer.
REVERSE IMAGE – ENABLE /
DISABLE (ENABLE = function on;
DISABLE = function off)
With standard settings, reads black-on-white
barcodes.
This function activates the reading of white-on-black
barcodes.
Code ID
SEND BAR CODE ID - DISABLE
SEND BAR CODE ID - RESET
Turns transmission of barcode ID off.
Reset barcode ID.
SEND BAR CODE ID - AS A PREFIX Adds barcode ID as a prex.
SEND BAR CODE ID - AS A SUFFIX Adds barcode ID as a sufx.
Keyboard language setting (country language setting)
Setting keyboard language (for alphanumeric barcodes, such as Code 128):
DENMARK, FINLAND, FRANCE, GERMANY, ITALY, LATIN AMERICA, NETHERLANDS,
NORWAY, POLAND, SPAIN, SWITZERLAND (FRENCH), SWITZERLAND (GERMAN),
SWEDEN, UNITED KINGDOM, UNIVERSAL, UNITED STATES (USA)
Symbologies on/off [ 1 ]
CODE 11 - ENABLE / DISABLE
(ENABLE = function on; DISABLE =
function off)
Activate/deactivate symbology CODE 11.
CODE 39 - ENABLE / DISABLE Activate/deactivate symbology CODE 39.
FULL ASCII - ENABLE / DISABLE Activate/deactivate symbology FULL ASCII.
CODE 93 - ENABLE / DISABLE Activate/deactivate symbology CODE 93.
CODE 128 - ENABLE / DISABLE Activate/deactivate symbology CODE 128.
CODE 128 ISBT - ENABLE /
DISABLE
Activate/deactivate symbology CODE 128 ISBT.
CODABAR - ENABLE / DISABLE Activate/deactivate symbology CODABAR.
Symbologies on/off [ 2 ]
I2OF5 - ENABLE / DISABLE Activate/deactivate symbology I2OF5.
ID2OF5 - ENABLE / DISABLE Activate/deactivate symbology ID2OF5.
MSI - ENABLE / DISABLE Activate/deactivate symbology MSI.
UPC-A ENABLE / DISABLE Activate/deactivate symbology UPC-A.
UPC-E ENABLE / DISABLE Activate/deactivate symbology UPC-E.
EAN-13 ENABLE / DISABLE Activate/deactivate symbology EAN-13.
EAN-8 ENABLE / DISABLE Activate/deactivate symbology EAN-8.
Care and cleaning
• Before cleaning, disconnect the product from the computer.
• The product requires no servicing on your part aside from occasional cleaning. Use a soft,
anti-static and lint-free cloth.
• Do not use any chemical or abrasive cleaning agents.
• Do not scratch the safety glass of the reader (4).
• Do not immerse the product in water.
Disposal
Electronic devices are recyclable waste and must not be disposed of in the
household waste. At the end of its service life, dispose of the product according to
the relevant statutory regulations.
You thus full your statutory obligations and contribute to the protection of the
environment.
Technical data
Supply voltage.............................. 5 V/DC (± 0.5 V) via USB 2.0/3.0
Power consumption...................... max. 65 mA
Laser class ................................... Class 1
Wavelength................................... 650 nm
Scan speed................................... 100 scans / second
Depth of eld ................................ 500 mm (X dimension: 40/1000”)
Scanning angle............................. 38°
Scanning distance ........................ up to 180 mm (in Automatic Read Mode)
Ambient light................................. max. 30000 lux (natural light)
Required contrast ......................... 45 % (between thrust face and barcode)
Symbologies................................. UPC / EAN / JAN, Codabar, Code 11, Code 39, Code 93,
Code 128, MSI, I2OF5, ID2OF5
Operating conditions..................... 0 to +50 °C, 10 – 85 % RH (non-condensing)
Storage conditions........................ -10 to +60 °C, 5 – 95 % RH (non-condensing)
System requirements.................... Windows® 2000, XP (Home, Pro, with SP1, SP2, SP3),
only 32 bit, Vista™ (32 / 64 bit), 7 (32 / 64 bit), 8, 8 Pro,
Enterprise, RT (requires OTG support), Mac OS X 10.8.2
(Mountain Lion)
Dimensions (W x H x D) ............... approx. 60 x 160 x 90 mm (barcode scanner)
Weight .......................................... approx. 110 g (without USB cable)

• Ne regardez jamais directement le rayon laser et ne l’orientez jamais sur des
personnes ou des animaux. Celui-ci peut en effet occasionner des lésions
oculaires.
• Ne dirigez jamais le rayon laser sur des miroirs ou d’autres surfaces
rééchissantes. Le faisceau dévié de manière incontrôlée pourrait blesser des
personnes ou des animaux.
• Attention ! Ceci est un dispositif de classe A. Ce dispositif peut causer des
perturbations radioélectriques dans l’espace habitable ; dans ce cas, il peut être
exigé de l’utilisateur de prendre des mesures adéquates.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le
mode de fonctionnement, la sécurité ou le raccordement de l’appareil.
• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste
ou un atelier spécialisé.
• Si vous avez d’autres questions auxquelles ce mode d’emploi n’a pas su répondre,
nous vous prions de vous adresser à notre service technique ou à un expert.
Montage
Suivez les instructions gurant sur l‘illustration suivante pour l‘installation.
1
3
4
5
6
7
8
2
1. Vissez le col de cygne (1) dans le sens horaire dans le support (2).
2. Faites glisser le tuyau de cache exible (3) sur le col de cygne.
3. Tournez le support (8) sur l’extrémité supérieure du col de cygne.
4. Le scanner de codes-barres rentre dans le support.
5. Placez le col de cygne dans la position souhaitée.
Mise en marche
Risque de blessures !
Ne jamais diriger l‘unité de lecture (4) sur des personnes ou des animaux. Les
rayons laser sont dangereux.
• Avant de mettre en service le scanner de codes-barres, veuillez suivre les instructions
relatives aux paramètres du scanner à la section « Réglages ».
• Raccordez le câble USB (7) à une interface USB2.0/USB3.0 de votre ordinateur.
Pour débrancher le câble USB du scanner de codes barres, insérez un objet n
comme p. ex. un trombone tordu dans le petit trou au-dessus du raccordement et
enlevez simultanément le câble USB de la prise.
• Ouvrez un document sur votre ordinateur, sur lequel le code-barres doit être lu. Le code-
barres est inséré à l‘endroit où le curseur clignote.
• Le scanner de codes-barres peut être utilisé avec ou sans support.
• Positionnez l’unité de lecture (4) à une distance sufsante et avec un angle d’inclinaison
de 38° environ par rapport au code-barres. Selon les dimensions et les spécications du
code-barres, la distance de l’unité de lecture par rapport au code-barres doit être ajustée
individuellement. Veuillez tenir compte des illustrations ci-après lors du positionnement de
l’unité de lecture.
• Actionnez le déclencheur (6), pour lire le code-barres. Lorsque la lecture a réussi, un signal
sonore retentit et le voyant de contrôle à LED (5) s’allume brièvement en vert. Le code-barres
est lu automatiquement. En cas d’impossibilité de lire le code-barres, le voyant de contrôle à
LED s’allume brièvement en rouge.
• Dès que vous insérez le scanner de codes-barres dans le support (8), il passe en mode
de lecture automatique. Le lecteur s’active automatiquement et lit le code-barres dès sa
reconnaissance. Appuyer sur le déclencheur n’est pas nécessaire. Si vous retirez le scanner
de codes barres de son support, il passe dans le mode de déclenchement (le lecteur est
activé en appuyant sur le bouton de déclenchement).
Mode d’emploi
Scanner de codes-barres LS6320E
Nº de commande : 1196333
Utilisation prévue
Utilisez le scanner de codes-barres an de permettre une lecture rapide et able des codes-barres
les plus courants tels que UPC, EAN ou JAN. Vous pouvez coller directement les codes scannés sur
l‘ordinateur raccordé, dans des documents et des formulaires. Le scanner de codes-barres peut être
utilisé dans des commerces, des entrepôts ou des bureaux et peut être utilisé avec ou sans support.
Il est uniquement prévu pour une utilisation en intérieur. L’utilisation en plein air est interdite.
Évitez impérativement tout contact avec l’humidité, par ex. dans la salle de bains, etc.
Pour des raisons de sécurité et d’homologation, toute transformation et/ou modication
du produit est interdite. Toute utilisation autre que celle décrite précédemment risque
d’endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers
tels que les courts-circuits, les incendies, l’électrocution. Lisez attentivement le mode d’emploi
et conservez-le. Ne transmettez le produit à des tiers qu’accompagné de son mode d’emploi.
Le produit est conforme aux exigences des directives européennes et nationales en vigueur.
Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont
des marques déposées de leurs propriétaires respectifs. Tous droits réservés.
Contenu d’emballage
• Scanner de codes-barres avec câble USB
• Pied
• Tuyau de cache exible
• Col de cygne
• Support
• Mode d'emploi
• Guide de démarrage rapide
• Instructions d‘installation
Mode d’emploi récent
Téléchargez un mode d’emploi récent via le lien www.conrad.com/downloads ou scannez le
code QR qui s’afche. Suivez les instructions données sur le site Internet.
Explication des symboles
Le symbole de l’éclair dans un triangle sert à signaler un danger pour la santé, par
ex. causé par une décharge électrique.
Le symbole avec un point d’exclamation contenu dans un triangle attire l’attention
sur les consignes importantes du mode d’emploi à respecter impérativement.
Le symbole de la « èche » précède les conseils et remarques spéciques à
l’utilisation.
Consignes de sécurité
Lisez le mode d’emploi avec attention, en étant particulièrement attentif aux
consignes de sécurité. En cas de non-respect des consignes de sécurité
et des informations fournies dans le présent mode d’emploi pour une
utilisation correcte de l’appareil, nous déclinons toute responsabilité en cas
de dommage personnel ou matériel consécutif. En outre, la responsabilité/
garantie sera alors annulée.
• Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des
animaux domestiques.
• Ne laissez pas traîner le matériel d’emballage. Cela pourrait devenir un jouet très
dangereux pour les enfants.
• Gardez le produit à l'abri de températures extrêmes, de la lumière du soleil
directe, de secousses intenses, d'humidité élevée, d'eau, de gaz inammables,
de vapeurs et de solvants.
• N’exposez pas le produit à des contraintes mécaniques.
• Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit
et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité
n’est plus garantie si le produit :
- présente des traces de dommages visibles,
- ne fonctionne plus comme il devrait,
- a été stocké pendant une période prolongée dans des conditions défavorables
ou bien
- a été transporté dans des conditions très rudes.
• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes,
même de faible hauteur, il peut être endommagé.
• Respectez également les informations concernant la sécurité et le mode d’emploi
pour les autres appareils connectés à cet appareil.
• Cet appareil est équipé d’un laser de classe 1.

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu’elle soit (p. ex. photocopie, microlm,
saisie dans des installations de traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de
le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
Copyright 2018 par Conrad Electronic SE. *1196333_V3_0318_02_mxs_m_fr
Trucs & astuces
• Assurez-vous que le code-barres à lire est propre
• Le code-barres à lire doit être complètement visible.
• Respectez l’angle d’inclinaison et la distance.
• Tenez l’unité de lecture à l’horizontale par rapport au code-barres.
• Contrôlez les réglages à chaque remise en marche an d’exclure tout résultat incorrect.
Réglages
• Le scanner de codes-barres est réglable sur votre domaine d’utilisation. Vous trouverez les
codes-barres requis à cet effet dans le guide de démarrage rapide ci-joint.
• Lisez les codes-barres correspondants à l’aide du scanner de codes-barres pour procéder
aux réglages.
Réinitialisation du scanner :
Le scanner peut être réinitialisé en scannant le codes-barres « Default ». Un double
signal sonore retentit alors.
Symboles :
Lorsque le réglage de base est activé, tous les symboles sont activés. Vous pouvez
les désactiver de manière individuelle.
Résumé des réglages
Réglages Fonction
Lecture
SINGLE SCAN Lecture simple, extinction du laser après la lecture.
SINGLE SCAN NO TRIGGER &
LASER TIMEOUT - 5 SECONDS
Activation du déclencheur. Le laser reste activé
pendant 5 secondes et s’éteint après la lecture.
SINGLE SCAN NO TRIGGER &
LASER TIMEOUT - 2 SECONDS
Activation du déclencheur. Le laser reste activé
pendant 2 secondes et s’éteint après la lecture.
Double-contrôle
CODE 11, 39, 93, 128, CODABAR,
I2OF5, ID2OF5, MSI, UPC/EAN
DOUBLE CHECK - ENABLE /
DISABLE (ENABLE = Fonction
activée ; DISABLE = Fonction
désactivée)
Le scanner lit deux fois le code-barres et procède
à une comparaison automatique. En cas de
concordance, le résultat est transféré vers
l’ordinateur.
REVERSE IMAGE – ENABLE /
DISABLE (ENABLE = Fonction
activée ; DISABLE = Fonction
désactivée)
Lorsque le réglage de base est activée, lit les codes-
barres en noir et blanc.
Cette fonction active la lecture des codes-barres en
noir sur blanc.
ID du code
SEND BAR CODE ID - DISABLE
SEND BAR CODE ID - RESET
Désactive l’envoi de l’ID du code-barres.
Réinitialisation de l’ID du code-barres.
SEND BAR CODE ID - AS A PREFIX Rattache l'ID du code-barres comme préxe.
SEND BAR CODE ID - AS A SUFFIX Rattache l'ID du code-barres comme sufxe.
Paramètres linguistiques du clavier (paramètres linguistiques)
Paramétrage de la langue du clavier (pour les codes-barres alphanumériques, par ex. le
code 128).
DENMARK (Danemark), FINLAND (Finlande), FRANCE (France), GERMANY (Allemagne),
ITALY (Italie), LATIN AMERICA (Amérique-Latine), NETHERLANDS (Pays-Bas), NORWAY
(Norvège), POLAND (Pologne), SPAIN (Espagne), SWITZERLAND (FRENCH) (Suisse
romande), SWITZERLAND (GERMAN) (Suisse allemande), SWEDEN (Suède), UNITED
KINGDOM (Royaume-Uni), UNIVERSAL, UNITED STATES (États-Unis)
Activation/désactivation des symboles [ 1 ]
CODE 11 - ENABLE / DISABLE
(ENABLE = Fonction activée ;
DISABLE = Fonction désactivée)
Activation / désactivation des symboles CODE 11.
CODE 39 - ENABLE / DISABLE Activation / désactivation des symboles CODE 39.
FULL ASCII - ENABLE / DISABLE Symboles Activation / désactivation du FULL ASCII.
CODE 93 - ENABLE / DISABLE Activation / désactivation des symboles CODE 93.
CODE 128 - ENABLE / DISABLE Activation / désactivation des symboles CODE 128.
CODE 128 ISBT - ENABLE /
DISABLE
Activation / désactivation des symboles CODE 128
ISBT.
CODABAR - ENABLE / DISABLE Activation / désactivation des symboles CODABAR.
Activation/désactivation des symboles [ 2 ]
I2OF5 - ENABLE / DISABLE Activation / désactivation des symboles I2OF5.
ID2OF5 - ENABLE / DISABLE Activation / désactivation des symboles ID2OF5.
MSI - ENABLE / DISABLE Activation / désactivation des symboles MSI.
UPC-A ENABLE / DISABLE Activation / désactivation des symboles UPC-A.
UPC-E ENABLE / DISABLE Activation / désactivation des symboles UPC-E.
EAN-13 ENABLE / DISABLE Activation / désactivation des symboles EAN-13.
EAN-8 ENABLE / DISABLE Activation / désactivation des symboles EAN-8.
Entretien et nettoyage
• Avant de le nettoyer, débranchez le produit de l’ordinateur.
• Hormis un nettoyage occasionnel, l'appareil ne nécessite pas d'entretien. Utilisez un chiffon
doux antistatique et non pelucheux pour le nettoyage.
• N'utilisez pas de détergents agressifs ou chimiques.
• Ne rayez pas le verre protecteur du lecteur (4).
• Ne plongez pas le produit dans l’eau.
Élimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être
éliminés avec les ordures ménagères. En n de vie, éliminez l’appareil conformément
aux dispositions légales en vigueur.
Vous respectez ainsi les ordonnances légales et contribuez à la protection de
l’environnement.
Caractéristiques techniques
Tension d’alimentation.................. 5 V/DC (± 0,5 V) sur USB 2.0/3.0
Consommation d’énergie.............. 65 mA max.
Classe laser.................................. Classe 1
Longueur d’ondes......................... 650 nm
Vitesse de scan ............................ 100 scans / seconde
Profondeur de champ................... 500 mm (axe X : 40/1000”)
Angle de scan............................... 38°
Distance de lecture....................... jusqu’à 180 mm (en mode de lecture automatique)
Luminosité ambiante .................... max. 30000 Lux (éclairage naturel)
Contraste requis ........................... 45 % (entre la surface d’impression et le code-barres)
Symbologies................................. UPC/EAN/JAN, Codabar, Code 11, Code 39, Code 93,
Code 128, MSI, I2OF5, ID2OF5
Conditions de fonctionnement...... 0 à +50 °C, 10 à 85 % HR (sans condensation)
Conditions de stockage ................ -10 à +60 °C, 5 - 95 % HR (sans condensation)
Systèmes requis........................... Windows® 2000, XP (Home, Pro, avec SP1, SP2, SP3),
uniquement 32 bits, Vista™ (32 / 64 bits), 7 (32 / 64 bits),
8, 8 Pro, Enterprise, RT (doit supporter OTG), Mac OS X
10.8.2 (Mountain Lion)
Dimensions (L x H x P)................. env. 60 x 160 x 90 mm (scanner de codes-barres)
Poids............................................. env. 110 g (sans câble USB)

• Het product is voorzien van een klasse 1 laser.
• Kijk nooit in de laserstraal en richt deze nooit op personen of dieren. Laserstralen
kunnen oogletsel tot gevolg hebben.
• Richt de laserstraal nooit op spiegels of andere reecterende oppervlakken. De
ongecontroleerd afgebogen straal zou personen of dieren kunnen raken.
• Voorzichtig, let op! Dit is een klasse-A-inrichting. Deze inrichting kan in
woonomgevingen storingen veroorzaken. In dat geval dient de gebruiker
passende maatregelen te nemen.
• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of
het aansluiten van het apparaat.
• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door
een expert of in een daartoe bevoegde winkel.
• Als u nog vragen heeft die niet in deze gebruiksaanwijzingen beantwoord worden,
neem dan contact op met onze technische klantendienst of ander technisch
personeel.
Montage
Raadpleeg bij het installeren de onderstaande afbeelding:
1
3
4
5
6
7
8
2
1. Schroef de zwanenhals (1) rechtsom draaiend in de voet (2) vast.
2. Schuif de exibele afdekbuis (3) over de zwanenhals.
3. Draai de houder (8) op het boveneinde van de zwanenhals.
4. De streepjescodelezer kan op de houder worden geschoven.
5. Plaats de zwanenhals in de gewenste richting.
Ingebruikname
Gevaar voor letsel!
De leeskop (4) nooit op personen of dieren richten. Laserstralen zijn gevaarlijk.
• Volg alvorens de streepjescodelezer in gebruik te nemen de instructies met betrekking tot de
scannerinstellingen in paragraaf “Instellingen” op.
• Sluit de USB-kabel (7) aan op een USB2.0/USB3.0-poort van de computer.
Om de USB-kabel los te koppelen van de barcodescanner moet u een dun
voorwerp, bijv. een verbogen paperclip, in het kleine gaatje boven de aansluiting
steken en tegelijkertijd de USB-kabel uit de bus trekken.
• Open in uw PC een document waarin de streepjescode ingelezen moet worden. De barcode
wordt daar ingevoegd waar de cursor knippert.
• De streepjescodelezer kan zonder of met voet worden gebruikt.
• Richt de leeskop (4) op voldoende afstand en onder een hoek van ca. 38° op de
streepjescode. Afhankelijk van de grootte en specicatie van de streepjescode dient de
afstand van de lezer tot de streepjescode individueel te worden aangepast. Raadpleeg de
onderstaande afbeeldingen bij het uitrichten van de leeskop.
• Druk op de activeringsknop (6) om de barcode te lezen. Bij een succesvolle leespoging klinkt
er een signaleringstoon en het LED-controlelampje (5) licht even kort groen op. De barcode
wordt automatisch gelezen. Kan de streepjescode niet worden gelezen, dan licht het LED-
controlelampje even kort rood op.
• Als u de streepjescodescanner in de houder (8) schuift, schakelt hij over naar de automatische
leesstand. Als een streepjescode wordt gedetecteerd, wordt de leeseenheid automatisch
geactiveerd en de streepjescode ingelezen. U hoeft niet op de knop te drukken. Als u de
streepjescodescanner uit de houder neemt, schakelt hij over naar de triggerstand. (In deze
stand moet u de leeseenheid met de knop activeren.)
Gebruiksaanwijzing
Streepjescodelezer LS6320E
Bestelnr. 1196333
Bedoeld gebruik
Gebruik de streepjescodelezer voor het snel en betrouwbaar lezen van gangbare
streepjescodes, zoals bijvoorbeeld UPC, EAN of JAN. De gescande codes kunnen direct via de
aangesloten computer in documenten en formulieren worden ingevoegd. De streepjescodelezer
is geschikt voor toepassing in winkels, warenhuizen, magazijnen of bureaus en kan met of
zonder standaard worden gebruikt.
Het is alleen geschikt voor gebruik in gesloten ruimten. Outdoor gebruik is niet toegelaten.
Contact met vocht, bijvoorbeeld in de badkamer, moet worden vermeden.
Om veiligheids- en goedkeuringsredenen mag het product niet omgebouwd of verandert
worden. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor beschreven,
kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke
situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok enzovoort.
Lees de gebruiksaanwijzing volledig door en bewaar ze goed. Het product mag alleen samen
met de gebruiksaanwijzing aan derden ter beschikking worden gesteld.
Het product voldoet aan de nationale en Europese wettelijke voorschriften. Alle vermelde
bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten
voorbehouden.
Leveringsomvang
• Streepjescodelezer met USB-kabel
• Voet
• Flexibele afdekbuis
• Zwanenhals
• Houder
• Gebruiksaanwijzing
• Korte handleiding
• Installatiehandleiding
Actuele handleiding
U kunt de actuele handleiding downloaden via de link www.conrad.com/downloads of scan de
QR-code. Volg de instructies op de website.
Uitleg van symbolen
Het symbool met een bliksemschicht in een driehoek wordt gebruikt wanneer er
gevaar bestaat voor uw gezondheid, zoals bijv. door een elektrische schok.
Het symbool met een uitroepteken in een driehoek wijst op belangrijke aanwijzingen
in deze gebruiksaanwijzing die moeten worden nageleefd.
Het “pijl”-symbool ziet u, wanneer u bijzondere tips en aanwijzingen voor de
bediening zult verkrijgen.
Veiligheidsinstructies
Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de
veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen
voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd,
kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane
schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke
gevallen de garantie.
• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal
worden voor spelende kinderen.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken,
hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Zet het product niet onder mechanische druk.
• Wanneer het niet langer mogelijk is om het apparaat veilig te bedienen, stel het
dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken.
Veilige bediening kan niet langer worden gegarandeerd wanneer het product:
-zichtbaar is beschadigd,
-niet langer op juiste wijze werkt,
-gedurende een lange periode is opgeslagen onder slechte omstandigheden, of
-onderhevig is geweest aan ernstige vervoergerelateerde druk.
• Behandel het apparaat met zorg. Door schokken, botsingen of zelfs een val van
een beperkte hoogte kan het product beschadigen.
• Neem alstublieft ook de veiligheids- en gebruiksaanwijzingen van alle andere
apparaten in acht die met het product zijn verbonden.

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie,
microverlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming
van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie komt bij het afdrukken overeen met de technische
normen op het afdrukken.
Copyright 2018 by Conrad Electronic SE. *1196333_V3_0318_02_mxs_m_nl
Tips en hints
• Zorg ervoor dat de te lezen streepjescode schoon is.
• De te lezen barcode moet volledig zichtbaar zijn.
• Neem de hoek en de afstand in acht.
• Houd de leeseenheid horizontaal op de streepjescode.
• Controleer bij iedere hernieuwde inschakeling de instellingen, om foutieve resultaten uit te
sluiten.
Instellingen
• De streepjescodelezer kan op de betreffende toepassing worden afgestemd. De daarvoor
benodigde barcodes vindt u in de extra bijgevoegde snelstartgids.
• Lees de betreffende streepjescodes met de streepjescodelezer om de instellingen te maken.
Steepjescodelezer terugzetten:
De streepjescodelezer kan door het scannen van de streepjecodes “Default” op de
basisinstellingen worden teruggezet. Er klinkt dan een dubbele signaleringstoon.
Symboles:
Standaard zijn alle notaties geactiveerd. Deze kunnen afzonderlijk worden gedeactiveerd.
Samenvatting van de instellingen
Instellingen Functie
Lezen
SINGLE SCAN Eenmalig lezen, laser schakelt zichzelf na het lezen
uit.
SINGLE SCAN NO TRIGGER &
LASER TIMEOUT - 5 SECONDS
Startknop indrukken. Laser blijft gedurende 5
seconden aan en schakelt zichzelf na het lezen uit.
SINGLE SCAN NO TRIGGER &
LASER TIMEOUT - 2 SECONDS
Startknop indrukken. Laser blijft gedurende 2
seconden aan en schakelt zichzelf na het lezen uit.
Vergelijkingstest
CODE 11, 39, 93, 128, CODABAR,
I2OF5, ID2OF5, MSI, UPC/EAN
DOUBLE CHECK - ENABLE /
DISABLE (ENABLE = functie aan;
DISABLE = functie uit)
De scanner leest de streepjescode tweemaal met
automatische vergelijking. Bij overeenstemming
wordt het resultaat doorgestuurd naar de computer.
Beeld
REVERSE IMAGE – ENABLE /
DISABLE (ENABLE = functie aan;
DISABLE = functie uit)
Leest bij de basisinstelling zwart-op-wit
streepjescodes.
Deze functie activeert het lezen van wit-op-zwart
streepjescodes.
Code-ID
SEND BAR CODE ID - DISABLE
SEND BAR CODE ID - RESET
Schakelt het zenden van de streepjescode-ID uit.
Streepjescode-ID terugzetten.
SEND BAR CODE ID - AS A PREFIX Voegt de streepjescode-ID als voorvoegsel toe.
SEND BAR CODE ID - AS A SUFFIX Voegt de streepjescode-ID als achtervoegsel toe.
Toetsenbord-taalinstelling (landstaalinstelling)
Toetsenbord-taal instellen (voor alfanumerieke streepjescodes, bijvoorbeeld code 128):
DENMARK (Denemarken), FINLAND (Finland), FRANCE (Frankrijk), GERMANY (Duitsland),
ITALY (Italië), LATIN AMERICA (Latijns-Amerika), NETHERLANDS (Nederland),
NORWAY (Noorwegen), POLAND (Polen), SPAIN (Spanje), SWITZERLAND (FRENCH)
(West-Zwitserland), SWITZERLAND (GERMAN) (Duits-Zwitserland), SWEDEN (Zweden),
UNITED KINGDOM (Groot Brittannië), UNIVERSAL (universeel), UNITED STATES (VS)
Symbooltypen aan/uit [ 1 ]
CODE 11 - ENABLE / DISABLE
(ENABLE = functie aan; DISABLE =
functie uit)
Symbooltype CODE 11 activeren/deactiveren.
CODE 39 - ENABLE / DISABLE Symbooltype CODE 39 activeren/deactiveren.
FULL ASCII - ENABLE / DISABLE Symbooltype FULL ASCII activeren/deactiveren.
CODE 93 - ENABLE / DISABLE Symbooltype CODE 93 activeren/deactiveren.
CODE 128 - ENABLE / DISABLE Symbooltype CODE 128 activeren/deactiveren.
CODE 128 ISBT - ENABLE /
DISABLE
Symbooltype CODE 128 ISBT activeren/deactiveren.
CODABAR - ENABLE / DISABLE Symbooltype CODABAR activeren/deactiveren.
Symbooltypen aan/uit [ 2 ]
I2OF5 - ENABLE / DISABLE Symbooltype I2OF5 activeren/deactiveren.
ID2OF5 - ENABLE / DISABLE Symbooltype ID2OF5 activeren/deactiveren.
MSI - ENABLE / DISABLE Symbooltype MSI activeren/deactiveren.
UPC-A ENABLE / DISABLE Symbooltype UPC-A activeren/deactiveren.
UPC-E ENABLE / DISABLE Symbooltype UPC-E activeren/deactiveren.
EAN-13 ENABLE / DISABLE Symbooltype EAN-13 activeren/deactiveren.
EAN-8 ENABLE / DISABLE Symbooltype EAN-8 activeren/deactiveren.
Onderhoud en reiniging
• Verbreek voor het reinigen de verbinding van het product met de computer.
• Afgezien van een incidentele reinigingsbeurt is het apparaat onderhoudsvrij. Gebruik voor
het reinigen een zachte, antistatische en pluisvrije doek.
• Gebruik geen schurende of chemische reinigingsmiddelen.
• Zorg ervoor dat er geen krassen op het beschermglas van de leeseenheid (4) gemaakt
worden.
• Dompel het product niet onder in water.
Verwijdering
Elektronische apparaten zijn recycleerbare stoffen en horen niet bij het huisvuil. Als
het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen
voor afvalverwerking inleveren.
Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het
milieu.
Technische gegevens
Voedingsspanning ........................ 5 V/DC (± 0,5 V) via USB 2.0/3.0
Opgenomen vermogen................. max. 65 mA
Laserklasse .................................. Klasse 1
Golengte..................................... 650 nm
Leessnelheid ................................ 100 scans/seconde
Scherptediepte ............................. 500 mm (X-dimensie: 40/1000”)
Bemonsteringshoek...................... 38°
Leesafstand.................................. max. 180 mm (in de automatische leesstand)
Omgevingslicht............................. max. 30000 lux (natuurlijk licht)
Noodzakelijk contrast ................... 45 % (tussen bedrukt oppervlak en streepjescode)
Symbologieën............................... UPC/EAN/JAN, Codabar, Code 11, Code 39, Code 93,
Code 128, MSI, I2OF5, ID2OF5
Gebruiksomstandigheden............. 0 tot +50 °C, 10 - 85 % rV (niet condenserend)
Opslagomstandigheden................ -10 tot +60 °C, 5 - 95 % rV (niet condenserend)
Systeemeisen............................... Windows® 2000, XP (Home, Pro, met SP1, SP2, SP3),
alleen 32 Bit, Vista™ (32 / 64 Bit), 7 (32 / 64 Bit), 8, 8 Pro,
Enterprise, RT (afhankelijk van OTG-ondersteuning), Mac
OS X 10.8.2 (Mountain Lion)
Afmetingen (B x H x D)................. ca. 60 x 160 x 90 mm (streepjescodelezer)
Gewicht......................................... ca. 110 g (zonder USB-kabel)
