Rennsteig DigiCrimp MIL 8726 User manual

Bedienungsanleitung Vierdorncrimpzange DigiCrimp
Rev.: 2015-07-21 1 / 11Vor Beginn aller Arbeiten Bedienungsanleitung lesen!
Bedienungsanleitung
Vierdorncrimpzange DigiCrimp® MIL
mit MIL Dornen analog M22520/7-01, M22520/2-01, M22520/1-01

Bedienungsanleitung Vierdorncrimpzange DigiCrimp
Rev.: 2015-07-21 2 / 11
Inhaltsverzeichnis
1. Allgemeines 3
2. Funktionsweise 4
3. Crimpvorgang 5
4. Kontaktaufnahmen analog MIL 5
4.1. 8726 / 8736 5
4.2- 8756 6
5. Rennsteig Mehrfach-Stiftkontaktaufnahmen 6
5.1. 8726 / 8736 6
5.2. 8756 7
6. Batteriewechsel 7
7. Prozesssicherheit beim Arbeiten 8
8. Prüfung (Auslehren) mittels Lehrdorn 8
9. Re-Kalibrierung (REC) der Zange 9
10. Kalibrierung (CAL) der Zange nach Batteriewechsel 9
11. Aufforderung E1 nach Kalibrierung/ Re-Kalibrierung 10
12. Verschleißüberwachung - Allgemeines 10
13. Fehlerursachen und deren Behebung 10
14. Wartung und Instandhaltung 11
Rennsteig Werkzeuge
An der Koppel 1
98547 Viernau/Thüringen, Germany
Tel. [phone] / 4 41-0
Fax [phone] / 4 41-14
Mail [e-mail]
www.rennsteig.com
Zur Kennzeichnung von Textstellen werden Piktogramme wie folgt eingesetzt. Beachten Sie
diese Hinweise und verhalten Sie sich in diesen Fällen besonders vorsichtig. Geben Sie alle
Arbeitssicherheitshinweise auch an andere Benutzer bzw. Fachpersonal weiter!
Information!
Diese Information steht in direktem Zusammenhang mit der Beschreibung einer
Funktion oder eines Bedienungsablaufs.
WARNUNG!
Diese Information weist auf eine möglicherweise gefährliche Situation hin, die Tod
oder schwere Körperverletzung zur Folge haben kann.
VORSICHT!
Diese Information weist auf eine möglicherweise gefährliche Situation hin, die zu
geringfügigen oder leichten Verletzungen und/oder Sachschäden führen kann.

Bedienungsanleitung Vierdorncrimpzange DigiCrimp
Rev.: 2015-07-21 3 / 11

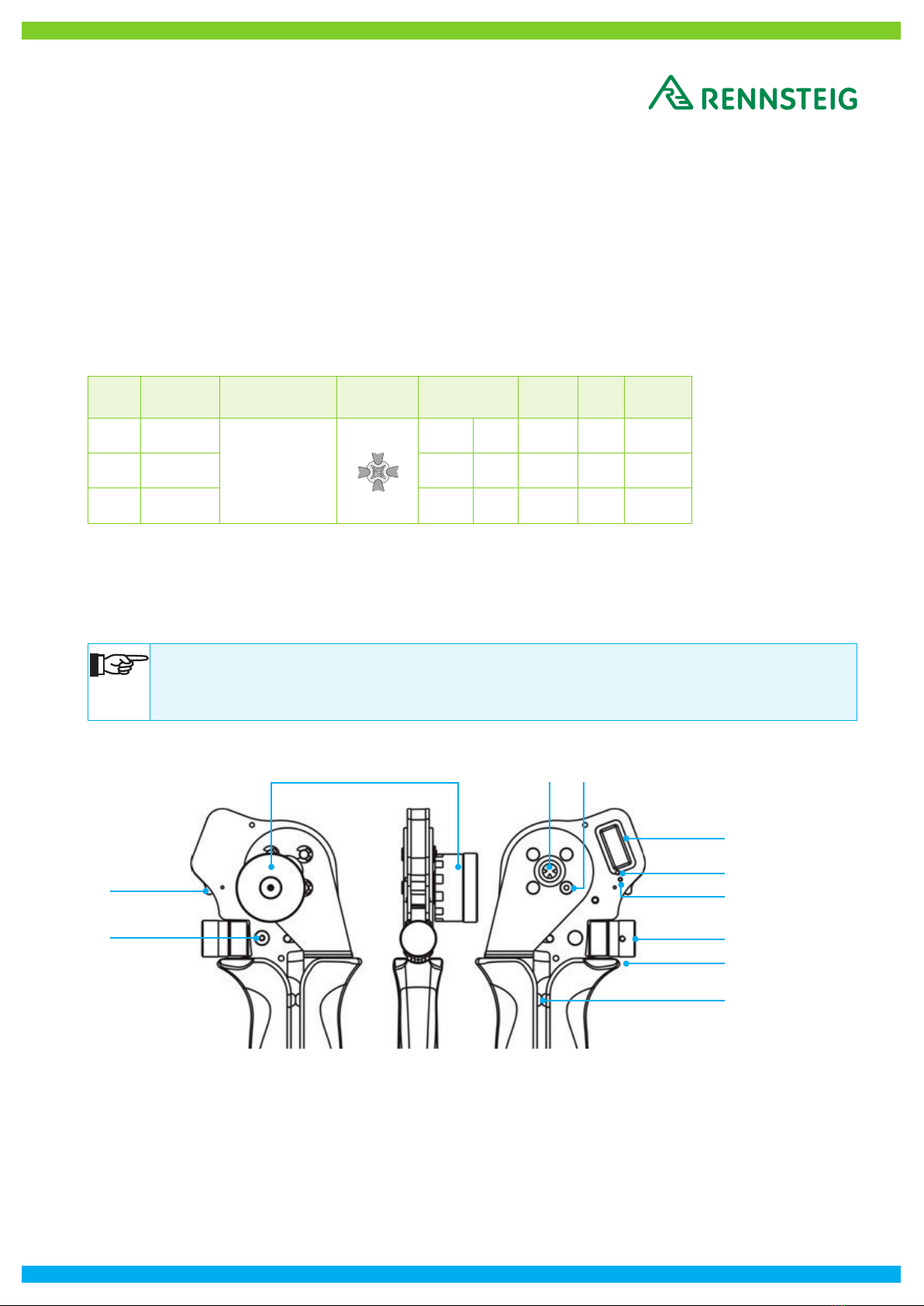

1. Allgemeines
Die Vierdorncrimpzange mit Digitalanzeige ist eine Handcrimpzange, gefertigt nach dem neuesten
Stand der Technik und den anerkannten sicherheitstechnischen Regeln. Die Zange darf nur in technisch
einwandfreiem Zustand benutzt werden. Die Vierdorncrimpzange wird zum Vercrimpen von gedrehten Stift-
und Buchsenkontakten eingesetzt und ist nur für den in der Bedienungsanleitung beschriebenen Zweck
zu verwenden. Für das Werkzeug können sowohl Rennsteig als auch MIL-Positionierer genutzt werden.
1Batteriefach für Typ CR 2025
2Klemmschraube zur Crimpmaßarretierung
3Kontaktaufnahme mit Befestigungsschraube
4Crimpstelle
5Display
6Taster „MODE“ (vertieft)
7Taster „ON/OFF“
8Stellrad zur Crimpmaßeinstellung
9Öffnung zur Betätigung des Notlösehebels
10 Endanschlag
11 Halteschraube Kontaktaufnahme
1
2
3 4
5
6
7
8
9
10
11
Side A Side B
Abb. 1
Mit diesem Werkzeug ist der Anwender in der Lage, die Zange in selbst definierten Prüfungsintervallen
zu überprüfen und gegebenenfalls zu rekalibrieren. Zur Erhöhung der Prozesssicherheit verfügt die Zange
über eine Verschleißüberwachung. Damit wird dem Anwender angezeigt, wenn der Werkzeugverschleiß einen
definierten Bereich überschreitet. Zudem verfügt dieses Werkzeug über eine Verschleißprognose-Funktion.
Diese Funktion führt dazu, dass das Werkzeug in Abhängigkeit von der Anzahl der Betätigungen und dem
voreingestellten Crimpmaß zur Re-Kalibrierung auffordert.
Modell Art. Nr. Ausführung Profil Kapazität
mm2 AWG
Länge
mm
Gewicht
g
analog
8726 8726 0000 61
Zange mit MIL-Dornen im
Kunststoffkoffer (ohne
Kontaktaufnahme)
0,08–2,5 28–13 175 850 M22520/7-01
8736 8736 0000 61 0,03–0,5 32–20 175 850 M22520/2-01
8756 8756 0000 61 0,14–6,0 26–10 230 1220 M22520/1-01
Info
Eine eigenmächtige Veränderung oder eine nicht bestimmungsgemäße Verwendung der
Handcrimpzange schließt eine Haftung des Herstellers für daraus resultierende Schäden aus.

Bedienungsanleitung Vierdorncrimpzange DigiCrimp
Rev.: 2015-07-21 4 / 11
2. Funktionsweise
Ein-/ Ausschalten
• Ein- und Ausschalten erfolgt über die Betätigung des Tasters „ON/OFF“ (7).
Anzeige Auswählen
Die Zange verfügt über eine Reihe von Anzeigefunktionen, die über den vertieft angeordneten Taster „MODE“
(6) ausgewählt werden können. Dies ermöglicht es dem Anwender, die Zustellung der Crimpstempel wahlweise
in mm, inch oder entsprechend der Selectorpositionen anzeigen zu lassen. Die Umschaltung erfolgt durch
kurzes Betätigen des „MODE“-Tasters (6) mit dem beiliegenden Lehrdorn. Dabei werden die unterschiedlichen
Anzeigemodi in nachstehender Reihenfolge angezeigt:
Standard mm Inch MIL-Selector
Positionen
Einstellen der Crimpparameter
• bei der Benutzung von Kontaktaufnahmen nach M22520/7-01, M22520/2-01, M22520/1-01 erfolgt
die Einstellung in der Regel im Anzeigemodus „MIL Selector-Positionen“
• bei der Benutzung von Rennsteig-Mehrfach-Stiftkontaktaufnahmen (für die Zangen 8726/8736/8756)
kann der Anzeigemodus der Zange variieren
• Klemmschraube (2) mit Innensechskantschlüssel SW2,5mm lösen
• Crimpdorneinstellung, Art der Kontaktaufnahmen sowie die Position der Kontaktaufnahme entsprechend
der Verarbeitungsrichtlinie entnehmen
• die Crimpdorneinstellung (Crimptiefe der Dorne) durch Drehen des Stellrades (8) solange verändern, bis
die Digitalanzeige den gewünschten Wert (Selectorposition oder Einstellwert in mm/inch) anzeigt.
• Zangeneinstellung mittels Klemmschraube (2) arretieren
• Bei Benutzung von Rennsteig-Mehrfach-Stiftkontaktaufnahmen, erfolgt die Auswahl der richtigen Positi-
on der Kontaktaufnahme durch Eindrücken des jeweiligen Pin (P) – Wechsel der Pins: Kontaktaufnahme
anheben, der Pin löst sich, Kontaktaufnahme kann in andere Position gedreht werden
Batteriefach für Typ CR 2025
Klemmschraube zur Crimpmaßarretierung
Pin (P)
Abb. 2

Bedienungsanleitung Vierdorncrimpzange DigiCrimp
Rev.: 2015-07-21 5 / 11
3. Crimpvorgang
• vorbereitetes Kabel in den Verbinder einführen
• den Kontakt mit dem Kabel bis zum Anschlag in die Crimpstelle der Zange (4) einlegen (durch die
Kontaktaufnahme (3) wird der Kontakt exakt positioniert)
• Zange schließen, bis sie über die Auslösesperre entriegelt wird
• Zange öffnen und den vercrimpten Kontakt aus der Zange entnehmen
4. Kontaktaufnahme analog MIL
4.1. 8726 / 8736 – 1-tlg. Kontaktaufnahme nach M22520/7 oder M22520/2
ACHTUNG!
Nicht auf den Lehrdorn oder andere vergleichbare Gegenstände crimpen, um Beschädigungen
der Zange zu vermeiden. Das Vercrimpen von massiven Werkstoffen (z.B. Stahl) mit einer Härte
größer 35 HRC ist grundsätzlich zu vermeiden.
Information!
Im Werkszustand der Zange können die Kontaktaufnahmen nach M22520/7 (8726) oder
M22520/2 (8736) adaptiert werden.
· Zange auf die Rückseite drehen
· 1-tlg. Kontaktaufnahme mit Bajonettstift in den Adapterring (A)
stecken und um 90° verdrehen.
· Die Demontage des Locators erfolgt in umgekehrter
Reihenfolge.
Adaptering (A)

Bedienungsanleitung Vierdorncrimpzange DigiCrimp
Rev.: 2015-07-21 6 / 11

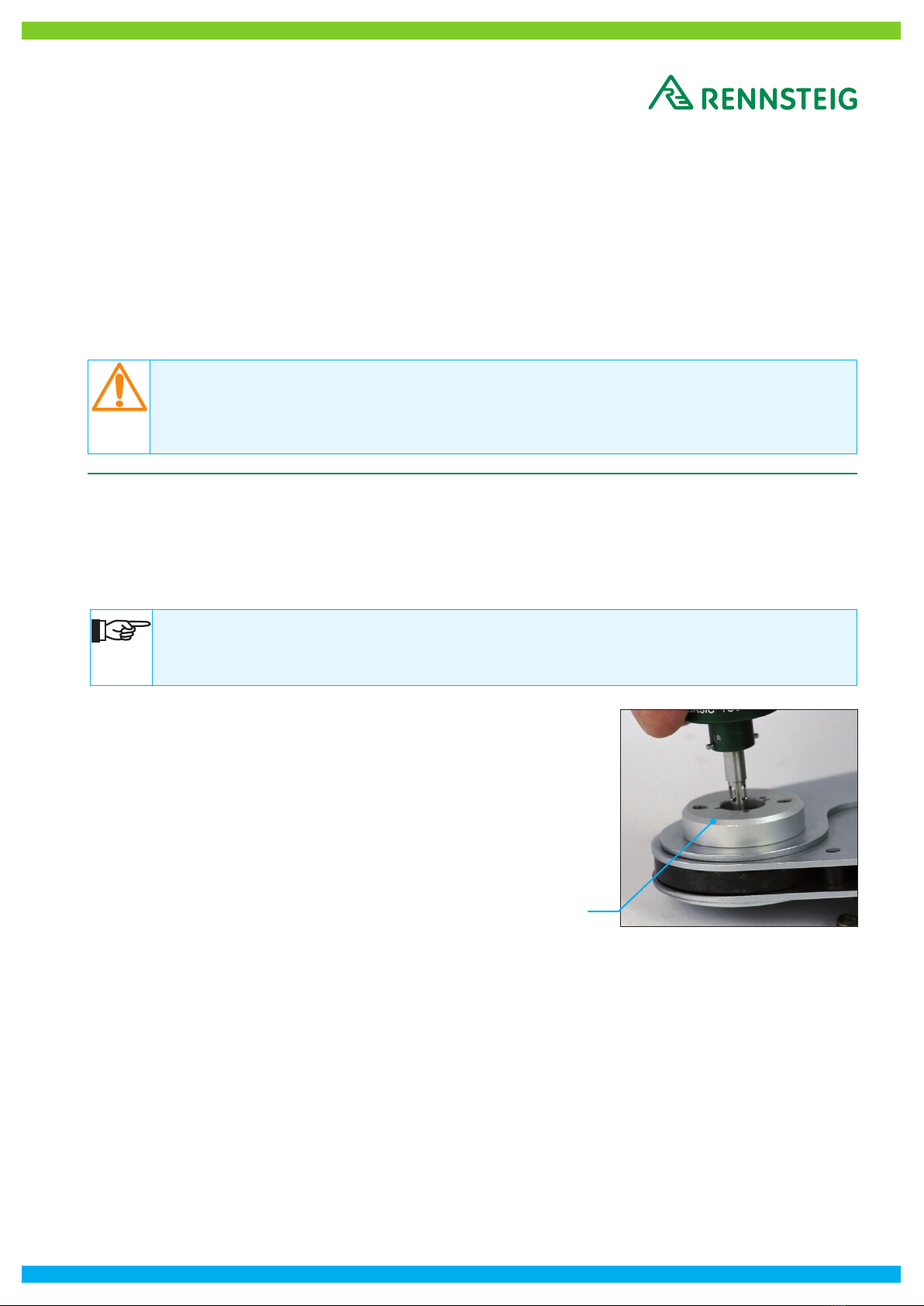

Information!
Im Werkszustand der Zange können die Kontaktaufnahmen nach M22520/1 adaptiert werden.
· Zange auf die Rückseite drehen
· Kontaktaufnahme nach M22520/1 wie dargestellt aufsetzen und
mit Innensechskantschlüssel SW 9/64 festziehen
· Demontage erfolgt in umgekehrter Reihenfolge.
4.2 8756 – Kontaktaufnahme nach M22520/1
5. Rennsteig Mehrfach-Stiftkontaktaufnahme
Um eine Rennsteig Mehrfachstiftkontaktaufnahme zu nutzen, ist es notwendig die Zange wie folgt
umzubauen.
5.1. 8726 / 8736 – 4fach-Stiftkontaktaufnahmen
• Halteschrauben mit Innensechskantschlüssel SW 2,5 mm soweit lösen, bis sich der Adapterring (A)
entfernen lässt.
• Kontaktaufnahme an Halteschraube anschrauben, dabei evtl. mit zweitem Innensechskantschlüssel
gegenhalten.
• Weitere Durchführung siehe 2. Funktionsweise.

Bedienungsanleitung Vierdorncrimpzange DigiCrimp
Rev.: 2015-07-21 7 / 11

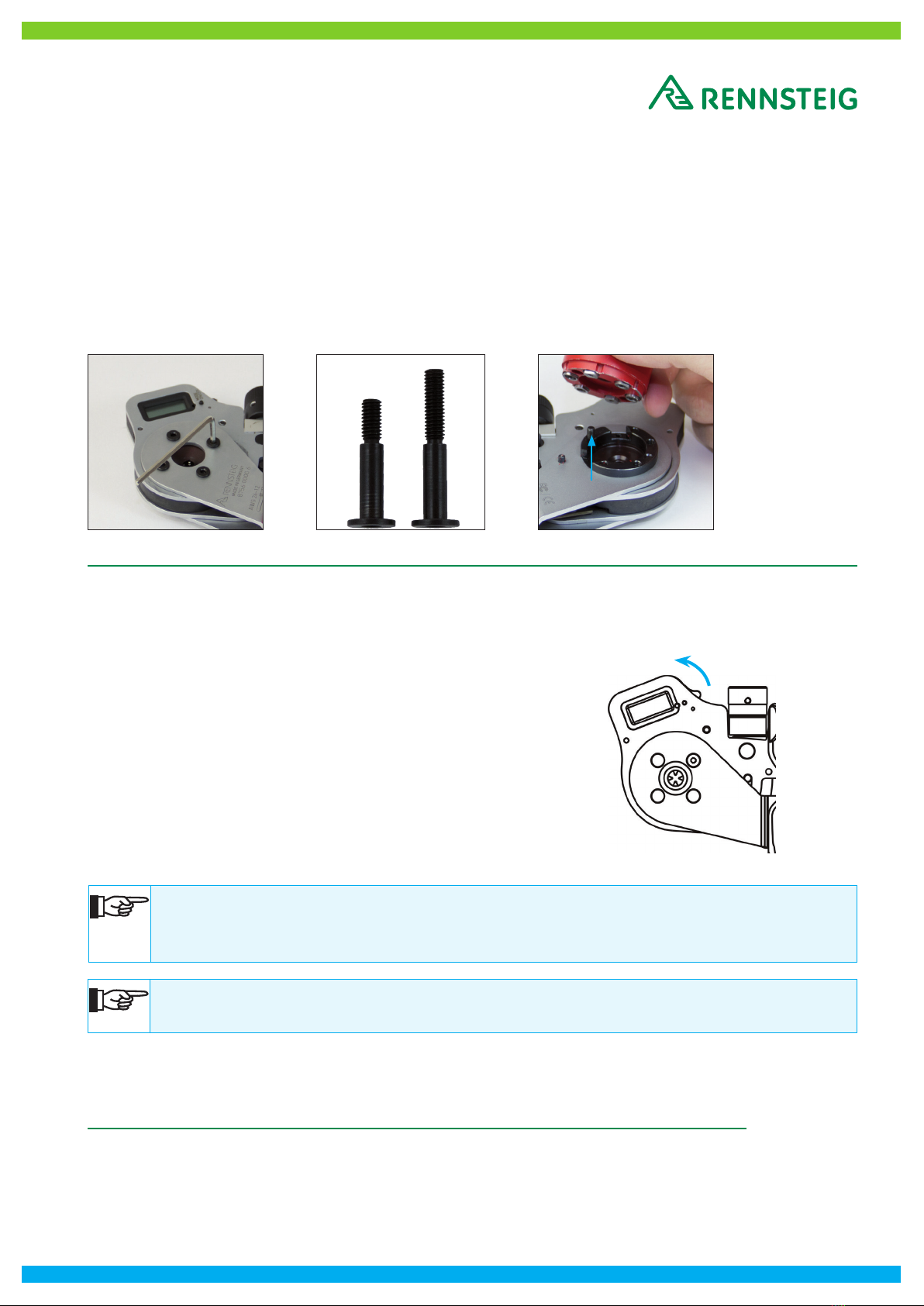

5.2. 8756 – 6fach-Stiftkontaktaufnahmen
• Halteschraube mit Innensechskantschlüssel SW 2,5mm entfernen und durch die mitgelieferte längere
Halteschraube ersetzen.
• Kontaktaufnahme an längere Halteschraube anschrauben, dabei eventuell mit zweitem
Innensechskantschlüssel gegenhalten.
• Weitere Durchführung siehe 2. Funktionsweise.
6. Batteriewechsel
Die Lebensdauer der Batterie Typ 2025 für die Digitalanzeige
beträgt je nach Häufigkeit der Benutzung ca. 1 Jahr. Nach
dieser Zeit muss die Batterie ausgetauscht werden. Dazu wird
die Batterieaufnahme in Pfeilrichtung nach oben geklappt, so
dass die Batterie problemlos entnommen und ausgetauscht
werden kann.
Information!
Vor dem Einlegen der Batterie unbedingt die Zange auf Anschlag am unteren Einstellpunkt
(Referenzwert) einstellen.
Information!
Ein Batteriewechsel erfordert in jedem Fall eine Grundkalibrierung (CAL).
Die weitere Verfahrensweise kann im Punkt 10 „Kalibrierung nach Batteriewechsel“ entnommen werden.
Verbrauchte Batterien sind über zugelassene Recyclingstellen zu entsorgen.
Figure 3

Bedienungsanleitung Vierdorncrimpzange DigiCrimp
Rev.: 2015-07-21 8 / 11
7. Prozesssicherheit beim Arbeiten
Alle Crimpwerkzeuge unterliegen einem mechanischen Verschleiß, der sich je nach Belastung der Zange
(Kabelquerschnitte, Materialeinsatz,…) unterschiedlich auf die Lebensdauer der Zange auswirkt. Dieser
Verschleiß ist in bestimmten Grenzen tolerierbar und kann durch eine Re-Kalibrierung ausgeglichen werden.
Je nach Intensität der Benutzung wird die Verschleißgrenze der Zange zwischen 50.000 und 200.000
Betätigungen erreicht.
Die Aufforderung zur Kalibrierung bzw. Re-Kalibrierung kann über das Zangendisplay (5) wie folgt signalisiert
werden:
· nach dem Batteriewechsel (CAL)
Hier ist eine Kalibrierung zwingend erforderlich, um den Betriebszustand des Werkzeuges
wiederherzustellen.
· nach einer von der Zange bestimmten Anzahl von Crimpungen (REC)
Erscheint trotz mehrmaligem Re-Kalibrieren nach den Vorgaben dieser Bedienungsanleitung die Information
E1 im Zangendisplay (5), ist die Verschleißgrenze der Crimpdorne erreicht undeine Reparatur unbedingt
erforderlich.
8. Prüfung (Auslehren) mittels Lehrdorn 1.0 mm (8726, 8736) oder 2.0 mm (8756)
Vor Arbeitsbeginn ist die Grundeinstellung der Zange (Crimpmaß 1,0 mm oder 2,0 mm) zu prüfen.
· Zange über den Taster „ON/OFF“ (7) einschalten.
· ÜberdasStellrad(8)dasEinstellmaß1,0oder2,0 (Grundeinstellung)einstellen.Dabeiistzubeachten,dassdas
einzustellende Crimpmaß immer von einem größeren Wert aus erfolgen muss (z.B. von 1,05 auf
1,00 mm oder 2,05 mm auf 2,00 mm).
· Zange schließen und den Lehrdorn 1,0 mm oder 2,0 mm zwischen die Crimpdorne einführen. Dabei ist zu
beachten:
· Der Lehrdorn lässt sich ohne Spiel zwischen den Dornen bewegen – es liegt keine Maßabweichung
vor, die Zange ist sofort einsatzbereit
· Der Lehrdorn lässt sich mit Spiel zwischen den Dornen bewegen oder überhaupt nicht in die
Zange einführen – es liegt eine Maßabweichung liegt vor, die Zange muss re-kalibriert werden.

Bedienungsanleitung Vierdorncrimpzange DigiCrimp
Rev.: 2015-07-21 9 / 11
10. Kalibrierung (CAL) der Zange nach Batteriewechsel
Information!
Als Referenzwert zur Berechnung des aktuellen Verschleißwertes dient der mechanische Anschlag
am unteren Einstellpunkt. Der Wert ist im Speicher des Werkzeuges fest hinterlegt und kann
nicht verändert werden. Bei jedem Batteriewechsel muss ein Abgleich mit diesem Referenzwert
vorgenommen werden. Dazu muss der nachfolgend beschriebene Ablauf eingehalten werden.
· Batteriefach (1) nach oben öffnen.
· Verbrauchte Batterie entnehmen.
· Stellrad (8) bis zum Anschlag an den unteren Einstellpunkt drehen (Drehrichtung: Minus) und dort
belassen.
· Batterie einlegen; im Display (5) erscheint „CAL“ als Aufforderung zum Kalibrieren.
· Zange mit dem Lehrdorn auf 1,0 mm oder 2,0 mm einstellen, indem am Stellrad (8) so lange gedreht
wird, bis sich der Lehrdorn wie in Punkt 8 beschrieben ohne Spiel zwischen den Dornen bewegen lässt.
· Taster „ON/OFF“ (7) gedrückt halten und mit dem Lehrdorn den Taster „MODE“ (6) betätigen.
· Dabei ist zu beachten, dass das einzustellende Lehrdornmaß 1,0 mm oder 2,0 mm immer von einem
größeren Wert aus erfolgen muss (z.B. von 1,05 auf 1,00 mm oder 2,05 auf 2,00 mm). Das bedeutet,
dass zu Beginn der Einstellarbeiten der Lehrdorn mit größerem Spiel eingeführt werden kann.
· Taster „MODE“ mindestens 5 Sekunden gedrückt halten. Nach 5 Sekunden ist der Taster „MODE“
freizugeben und anschließend der Taster „ON/OFF“.
· Die digitale Anzeige springt automatisch auf den Lehrdornwert 1,0 mm oder 2,0 mm.
· Die Zange ist kalibriert und bereit für die Einstellung der Crimpparameter
· Über den Taster „MODE“ (6) Anzeige in mm² auswählen (siehe 2 „Funktionsweise“).
· Über das Stellrad (8) die Crimpdorne so weit zustellen, dass der der Zange beiliegende Lehrdorn an den
Dornen anliegt und sich spielfrei bewegen lässt.
· Dabei ist zu beachten, dass das einzustellende Lehrdornmaß immer von einem größeren Wert aus
vorgenommen werden muss, z.B. von 1,05 mm auf Lehrdornmaß 1,0 mm (8726, 8736) oder 2,05 mm
auf Lehrdornmaß 2,0 mm (8756).
· Taster „ON/OFF“ (7) gedrückt halten und mit dem Lehrdorn den Taster „MODE“ (6) drücken.
Taster „MODE“ (6) mindestens 5 Sekunden gedrückt halten.
· Nach 5 Sekunden ist der Taster „MODE“ (6) freizugeben und anschließend der Taster „ON/OFF“ (7).
· Die digitale Anzeige springt automatisch auf den Lehrdornwert 1,0 mm oder 2,0 mm.
· Die Zange ist re-kalibriert und bereit für die Einstellung der Crimpparameter.
ACHTUNG!
Die Re-Kalibrierung der Zange sollte ausschließlich durch autorisiertes Fachpersonal erfolgen, da
eine unsachgemäße Kalibrierung zu fehlerhaften Crimpverbindungen führt.
9. Re-Kalibrierung (REC) der Zange

Bedienungsanleitung Vierdorncrimpzange DigiCrimp
Rev.: 2015-07-21 10 / 11
11. Aufforderung E1 nach Kalibrierung/Re-Kalibrierung
Wird nach mehrmaligem Kalibrieren oder Re-Kalibrieren im Zangendisplay (5) die Information E1 signalisiert
(die Meldung erfolgt erst zyklisch und dann dauerhaft mit E1), sind die Dorne der Vierdorncrimpzange soweit
verschlissen, dass ein Ausgleich des Verschleißes nicht mehr möglich ist. Die Zange ist zur Reparatur an den
Hersteller oder an eine autorisierte Fachwerkstatt zu schicken.
12. Verschleißüberwachung – Allgemeines
Jedes Werkzeug unterliegt auch bei seiner bestimmungsgemäßen Verwendung einem Verschleiß. Zum
Abrufen des aktuellen Werkzeugzustands und für die numerische Ausgabe auf dem Display der Zange (5), ist
der Taster „MODE“ (6) für 10s (Bereich: 8s bis 15s) zu betätigen.
Ausgegeben werden nacheinander die folgenden Informationen:
· Seriennummer (8 aufeinanderfolgende Ziffern)
· Restlebensdauer in % (verbleibende Nutzungskapazität)
· Referenzwert – vom Hersteller vorgegebener unterster Einstellwert
· Anzahl der bisher durchgeführten Kalibrierungen
13. Fehlerursachen und deren Behebung
Anzeige Ursache Lösung
E1
Nach Wechsel der Batterie wurde die Zange
über das Stellrad nicht an den unteren
Einstellpunkt (Referenzpunkt) gedreht.
Den Vorgang wiederholen. (siehe Punkt 10
„Kalibrierung nach Batteriewechsel)
ACHTUNG!
Wird nach der Kalibrierung anstelle der Grundeinstellung 1,0mm oder 2,0 mm eine Fehlermeldung
E... im Display angezeigt, ist der untere Referenzwert nicht korrekt eingestellt worden. Der
Vorgang der Kalibrierung muss wiederholt werden.

Bedienungsanleitung Vierdorncrimpzange DigiCrimp
Rev.: 2015-07-21 11 / 11
14. Wartung und Instandhaltung
Die Handcrimpzange muss vor Arbeitsbeginn in einem ordnungsgemäßen und sauberen Zustand sein.
Crimprückstände sind zwischen den Crimpbacken und aus der Kontaktaufnahme zu entfernen. Die Gelenke
sind regelmäßig mit leichtem Maschinenöl zu ölen und vor Verschmutzung zu schützen. Es ist darauf zu
achten, dass alle Bolzen durch Sicherungsringe gesichert sind.
Reparaturen an der Vierdorncrimpzange sind grundsätzlich vom Zangenhersteller oder einer autorisierten
Fachwerkstatt vorzunehmen.
CE-Prüfung nach EMV
EN 55014-1:2006,EN 55014-2:1997+A1:2001, Kat.III
Prüfung durchgeführt durch:
CE-LAB GmbH [DAT-P-209/05-00]
Am Hammergrund 1
D-98693 Ilmenau
FCC-Prüfung
FCC 47 CFR Part 15 Subpart B Class B
Prüfung durchgeführt durch:
Herberg Service Plus GmbH [Reg. No. 96997]
European Compliance Laboratory (ECL)
Nordostpark 51; D-90411 Nürnberg
Anzeige Ursache Lösung
E1
Nach korrekter Re-Kalibrierung erscheint E1 im
Display – Verschleißgrenze der Crimpdorne ist
erreicht.
Die Crimpdorne haben die Verschleißgrenze
erreicht. Zange zur Reparatur einschicken.
E2
Kalibrierung oder Re-Kalibrierung bei einem
größeren Einstellwert als bei Grundkalibrierung
ab Werk (zu viel Spiel zwischen Stempel und
Lehrdorn).
Wiederholen der Kalibrierung oder Re-
Kalibrierung mit vorgegebenem Lehrdorn (siehe
Punkt 9 bzw. 10).
Reparaturen/Service
Rennsteig Werkzeuge GmbH
An der Koppel 1
98547 Viernau
Germany
Tel.: [phone] / 4 41-0
Fax: [phone] / 4 41-14
Web: www.rennsteig.com

Instruction Manual 4/8 Indent crimping tool DigiCrimp
Rev.: 2015-07-21 1 / 11Read this Operating Manual before starting any work!
Instruction Manual
4/8 Indent crimping tool DigiCrimp® MIL
with indenters acc. to M22520/7-01, M22520/2-01, M22520/1-01

Instruction Manual 4/8 Indent crimping tool DigiCrimp
Rev.: 2015-07-21 2 / 11
Table of contents
1. Tool description 3
2. Operation 4
3. Crimping procedure 5
4. Attaching a MIL-type Turret 5
4.1. 8726 / 8736 5
4.2- 8756 6
5. Attaching a Rennsteig pin locator 6
5.1. 8726 / 8736 6
5.2. 8756 7
6. Changing the battery 7
7. Work process safety 8
8. Testing calibration to 1.0 mm using the gauge 8
9. Recalibrating the crimper (REC) 9
10. Calibrating your tool (CAL) after changing the battery 9
11. E1 message after calibration or recalibration 10
12. Wear monitoring – General 10
13. Troubleshooting 10
14. Servicing and maintenance 11
Rennsteig Werkzeuge
An der Koppel 1
98547 Viernau/Thüringen, Germany
Phone [phone] / 4 41-0
Fax [phone] / 4 41-14
Mail [e-mail]
www.rennsteig.com
Pictograms mark the text as follows: Read and observe these notes, and exercise special
care in these cases. Pass on all work safety precautions to users and specialist staff.
Info
This information refers directly to the description of a function or operating
sequence.
WARNING
This information indicates a potentially dangerous situation that may lead to
serious injury or fatality.
ATTENTION
This information indicates a potentially dangerous situation that may lead to slight
or minor injury, or damage to property.

Instruction Manual 4/8 Indent crimping tool DigiCrimp
Rev.: 2015-07-21 3 / 11
1. Tool description
This four indent crimp tool with digital display is designed for manual crimping. It is manufactured to the
latest technical state of the art and meets recognized safety standards. This crimp tool should be used only
when in good working condition. It is intended for crimping turned male and female contacts with an indenter
geometry acc. to M22520/7-01 (8726), M22520/2-01 (8736) and M22520/1-01 (8756). Rennsteig pin
locators and MIL turrets are likewise usable.
1battery compartment CR 2025
2clampingscrewforlockingcrimpsettings
3pin locator with fastening screw
4crimping recess
5display
6„Mode“ button
7„ON/OFF“ button
8adjusting knob
9opening for emergency release
10 end stop
11 retaining screw
1
2
3 4
5
6
7
8
9
10
11
Side A Side B
Fig. 1
It must not be used for any other purpose than that described in this Instruction Manual. This crimp tool
enables the user to inspect and if necessary calibrate the tool at user-determined inspection intervals. To
assure consistently good crimping performance, the tool has a wear monitoring function. This shows the user
when tool wear has exceeded a defined limit.
Model Art. No. Finish Profile Capacity
mm2 AWG
Length
mm
Weight
g
Indenters
Corr.
8726 8726 0000 61
Tool without locator in
plastic case
0,08 – 2,5 28 – 13 175 850 M22520/7-01
8736 8736 0000 61 0,03–0,5 32–20 175 850 M22520/2-01
8756 8756 0000 61 0,14 – 6,0 26 – 10 230 1220 M22520/1-01
Info
The manufacturer accepts no liability for any unauthorized modifications to or improper use of this
hand crimp tool, or for damages resulting from such modification or use.

Instruction Manual 4/8 Indent crimping tool DigiCrimp
Rev.: 2015-07-21 4 / 11
2. Operation
Switching on and off
• Turn the tool on or off by pressing the ON/OFF button
Mode button - Setting display functions
This tool has multiple display functions, which can be selected with the MODE button. This allows the user to
determine whether settings will be in mm, inches or selector positions 1 - 8 compliant to the appropriate
MIL standard described before. To switch between modes, use the tip of the pin gauge supplied with the tool
and briefly press the recessed MODE button. The display choices will appear in the order shown below.
Standard mm Inch MIL selector
positions
Setting the crimp parameters
• If using MIL-turrets, select the right setting acc. to MIL (Mode „selector postions“)
• If using Rennsteig pin locators, select the proper crimp depth adjustment and locator setting for the
connector to be applied acc. to the relevant connector data matrix
• Loosen the clamp screw (factory-set in clamped position).
• Turn the adjusting knob to set the crimping depth of the indents until the display shows the desired
depth. Note that adjustment should always go from high to low, i.e. to get to 1.5 mm, adjust down from
1.8 to 1.5 mm.
• Turning the knob clockwise reduces the crimping depth, turning the knob counter-clockwise increases
the crimping depth.
• When you have reached the desired setting, lock it in by tightening the clamp screw.
• If using a Rennsteig pin locator, select the right locator position for your application and press in the
appropriate pin (P) until it locks (to select a different pin, lift up the locator until the pin snaps back into
the original position).
battery compartment type CR 2025
clamping screw for locking crimp settings
Pin (P)
Fig. 2

Instruction Manual 4/8 Indent crimping tool DigiCrimp
Rev.: 2015-07-21 5 / 11
3. Crimping procedure
• Insert the prepared cable into the connector.
• Insert the conductor end with connector into the crimping recess as far as possible (the locator
ensures that the connector is precisely positioned for a good crimp).
• Close (press together) the tool all the way, until the force lock is automatically released.
• Open the tool and remove the crimped connection.
4. Attaching a MIL-type Turret
4.1. 8726 / 8736 – 1-part positioner in accordance with M22520/7 or M22520/2
NOTE
Do not crimp onto the pin gauge or any similar objects. This will damage the crimp tool. For the
same reason, never use this tool to crimp solid materials (such as steel) harder than 35 HRC.
Please note!
In the operating condition of the tool, the positioner can be adapted in accordance with
M22520/7 (8726) or M22520/2 (8736).
· Turn the tool onto the rear.
· Insert the 1-part positioner with the bayonet pin into the adapter
ring (A) and rotate through 90°.
· Removal of the locator is carried out in the reverse sequence.
Adapter ring (A)

Instruction Manual 4/8 Indent crimping tool DigiCrimp
Rev.: 2015-07-21 6 / 11
Please note!
In the operating condition of the tool, the positioner can be adapted in accordance with
M22520/1 (8756)
· Turn the tool onto the rear
· Place and fasten the positioner according to M22520/1 by
using the 9/64 inch Allen key
· Removal of the positioner is carried out in the
reverse sequence
4.2 8756 – Positioner in accordance with M22520/1
5. Attaching a Rennsteig Turret
To use a Rennsteig pin locator, it is neccessary to disassemble the crimping tool.
5.1. 8726 / 8736
• Use the 2,5mm Allen key to unscrew the MIL-adapter ring
• Remove the screws alternately
• Place and fasten the Rennsteig pin locator by using the 2,5mm Allen key to tighten the screw (Fig.1,
No.11)

Instruction Manual 4/8 Indent crimping tool DigiCrimp
Rev.: 2015-07-21 7 / 11
5.2. 8756
• Use the 2,5mm Allen key to unscrew the retaining screw (Fig.1, No. 11)
• Screw in the included longer retaining screw
• Place and fasten the Rennsteig pin locator by using the 2,5mm Allen key on the retaining screw (Fig.1,
Nr.11)
6. Changing the battery
A type 2025 battery for the digital display will last around a
year depending on how often you use the crimper. You will
need to change the battery after this period. Open the battery
compartment upwards in the direction of the arrow for easy
battery removal and replacement.
Info
Always set your crimper to the lower setting (reference setting) before you insert a new battery.
Info
You will always need to recalibrate your crimper (CAL) after a battery change.
See 10. Calibration after a battery change, for how to proceed. Always dispose of batteries at approved
recycling collection points.
Figure 3

Instruction Manual 4/8 Indent crimping tool DigiCrimp
Rev.: 2015-07-21 8 / 11
7. Work process safety
All crimping tools are subject to mechanical wear that will affect your crimper's lifespan differently depending
on load (cable gauge, materials…)
There is a certain amount of tolerance for this wear, and you can compensate for it by recalibrating your
crimper. Your crimper will reach its wear limit between fifty and two hundred thousand uses depending on
how heavily you use it.
The crimper display (5) will show you when to calibrate or recalibrate your crimper as follows:
· After a battery change (CAL)
Recalibration is essential in order to restore the crimper to working order.
· After your crimper has reached a certain number of crimps (REC)
If the crimper display (5) shows E1 after several recalibration attempts, then the dies in your crimper are worn
to the limit; you will need to have your crimper repaired.
8. Testing calibration to 1.0 mm (8726, 8736) or 2.0 mm (8756) using the gauge
Check the default setting of your crimper (1 mm or 2 mm crimp) before use.
· Switch on your crimper by pressing the ON/OFF switch (7).
· Set to the default setting (1.0 mm or 2 mm) using the adjustment wheel (8). Make sure that the
gauge measurement is always taken from a larger value, such as from 1.05 mm down
to 1.0 mm. or from 2.05 mm down to 2.0 mm
· Close the crimper and place the 1.0 mm or 2.0 mm gauge between the indenters. Make sure:
· That you can move the gauge between the indenters without play. If there is no
deviation in measurement, you can use the crimper immediately.
· If you can move the gauge between the indenters with play, or you cannot insert the
gauge into the crimper, you have a deviation in measurement and will need
to recalibrate the crimper.
