Retraflex Retractable Hose System User manual

Retractable Hose System
Installation Guide
Système de boyau/exible rétractable
Guide d’installation
Systema de manguera exible retractable
Guía de Instalación
Patent pending | Brevet en instance | Patente en trámite

2
Table of Contents | Table des matières | Contents
Plan the installation | Planication de l’installation
Planicación de la Instalación 4
Hose lengths | Les longueurs de boyau/exible
Longitud de la manguera 4
Power Unit Selection | Choix de l’unité d’aspiration |
Elección de un aspirador 4
Valve locations | Emplacement des prises
Ubicación de las tomas 5
Plan pipe runs | Parcours des conduits
Implantación de los tubos 5
Rough In | Plan initial | Plan inicial 6
Determine Valve Height | Déterminer la hauteur de la prise
Determinar la altura de una toma 6
New Construction | Nouvelle construction
Nueva construcción 7
Gyproc Installation | Installation placo-plâtre
Instalación pladur (gyproc) 7
Brick and Plaster Installation | Installation en brique et plâtre
Instalación ladrillo y yeso 8
Pipe runs | Parcours des conduits
Implantación de los tubos 11
Low voltage wire | Fil bas voltage | Cable baja tensión 18
Door Installation | Installation de la porte
Installación de la puerta 19

3
Table of Contents | Table des matières | Contents
Plan the installation | Planication de l’installation
Planicación de la Instalación 4
Hose lengths | Les longueurs de boyau/exible
Longitud de la manguera 4
Power Unit Selection | Choix de l’unité d’aspiration |
Elección de un aspirador 4
Valve locations | Emplacement des prises
Ubicación de las tomas 5
Plan pipe runs | Parcours des conduits
Implantación de los tubos 5
Rough In | Plan initial | Plan inicial 6
Determine Valve Height | Déterminer la hauteur de la prise
Determinar la altura de una toma 6
New Construction | Nouvelle construction
Nueva construcción 7
Gyproc Installation | Installation placo-plâtre
Instalación pladur (gyproc) 7
Brick and Plaster Installation | Installation en brique et plâtre
Instalación ladrillo y yeso 8
Pipe runs | Parcours des conduits
Implantación de los tubos 11
Low voltage wire | Fil bas voltage | Cable baja tensión 18
Door Installation | Installation de la porte
Installación de la puerta 19
Warning
This manual assumes that the installer has working knowledge and experience
installing traditional central vacuum systems.
It is critical that only parts designed for the Retraex retractable hose system be
used in the installation. Retraex parts include screws, seals, washers, hoses,
sweep 90’s, 45’s, etc. Failure to use these parts will void any warranty offered by
the manufacturer.
Installers are responsible for adhering to all local building codes.
Attention
Ce manuel a été conçu pour l’utilisateur qui a la formation adéquate et l’expérience
requise pour faire l’installation de systèmes d’aspirateur central.
Il est crucial de n’utiliser que les composantes d'origine des produits Rétraex, pour
en faire l’installation. Les composantes Rétraex comprennent également les vis,
joints d’étanchéité, rondelles, boyaux, coudes, etc. L’utilisation d’autres composantes
pourrait annuler la garantie du manufacturier.
L’installateur a la responsabilité de se conformer à tous les règlements de la Régie du
bâtiment de sa région.
Atención
Este manual supone que el instalador tenga la formación adecuada y la experiencia
necesaria para hacer la Instalación de un sistema de aspiración centralizada.
Es muy importante solo utilizar los componentes del fabricante Retraex para hacer una
instalación. Los componentes de Retraex incluyen tornillos, juntas de estanqueidad,
arandela de jación, manguera, codos de 90°, codos de 45°, etc.… Al no respetar el uso
de estos componentes se puede anular la garantía del fabricante.
El instalador tiene la responsabilidad de conformarse a todos los reglamentos del sector
de la construcción.

4
Plan the installation
Planication de l’installation
Planicación de la Instalación
Planning is the key of a successful installation of a central vacuum system.
A balance between the best locations for the inlet valves and the practicality of
installing in these locations is essential. With a little ingenuity, most locations can be
reached.
La planication est la clé d’une installation réussie. L’équilibre entre le meilleur
emplacement des prises et l’accessibilité de celles-ci est essentielle. Avec un peu
d’ingéniosité, on peut atteindre tous les accès.
La planicación es la clave de una instalación bien hecha. El equilibrio entre la mejor
ubicación de las tomas y el acceso de estas es esencial. Se puede con un poco de inge-
niosidad alcanzar todos los accesos.
Hose lengths | Les longueurs de boyau/exible | Longitud de la manguera
Let customers know that you will custom the hose size to t each oor. Hose kits come
in 30' (9.1m), 40' (12.2m), 50' (15.2m) or 60' (18.2 m) lengths.
Informer le consommateur que vous ajusterez la longueur du boyau/exible selon la
dimension de chaque étage. Les boyaux/exible sont disponibles en longueurs de
30'(9,1m), 40' (12,2m), 50' (15,2m) ou 60' (18,2 m).
Informar el cliente que puede elegir una longitud de manguera diferente según las
dimensiones de cada planta. Se puede utilizar mangueras de 30'(9.1m), 40' (12.2m),
50' (15.2m), o 60' (18.2m).
Power Unit Selection | Choix de l’unité d’aspiration
Elección de un aspirador
It is important to keep in mind that air ow is reduced with longer hoses.
To compensate for the loss of air ow, a larger power unit is required.
Il est important de prendre en considération que le débit d’air diminuera plus le boyau/
exible sera long. Pour compenser la perte du débit d’air, il faut envisager un aspirateur
plus puissant.
Es importante saber que cuanto más larga sea la manguera, el caudal de aire disminuirá.
Para compensar esta perdición, hay que elegir un aspirador más potente.

5

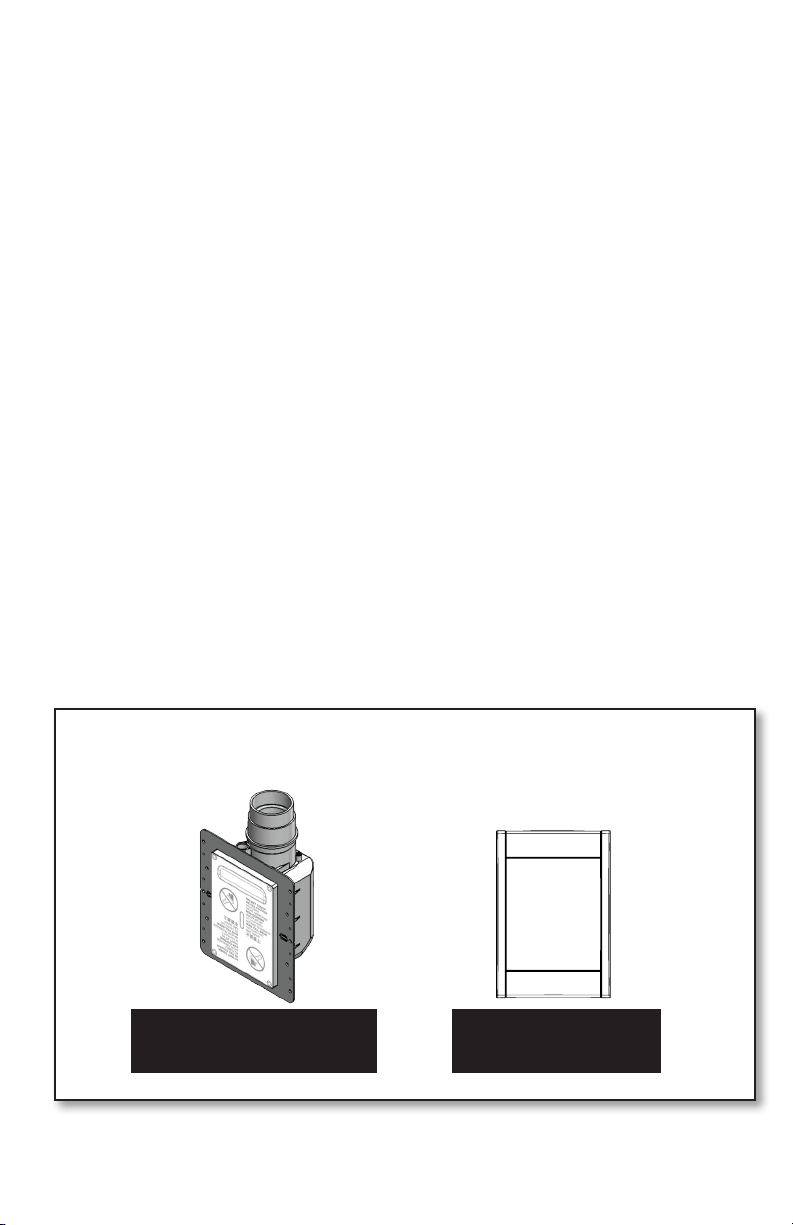

Rough In | Plan initial | Plan inicial
Rough in Kit | Ensemble d’installation | Kit de ensamblaje
Valve assembly
Prise d’assemblage
Toma de ensamblaje Door | Porte | Puerta
Valve locations | Emplacement des prises
Ubicación de las tomas
A 50'(15.2m) hose will usually cover between 1800-2300 sq. ft. (167 to 213m2).
Un boyau/exible de 50'(15,2m) couvrira généralement entre 1 800 à 2 300 pieds
carrés (167 à 213 m2).
La manguera de 50' (15.2m) cubrirá entre 167 a 213 m2.

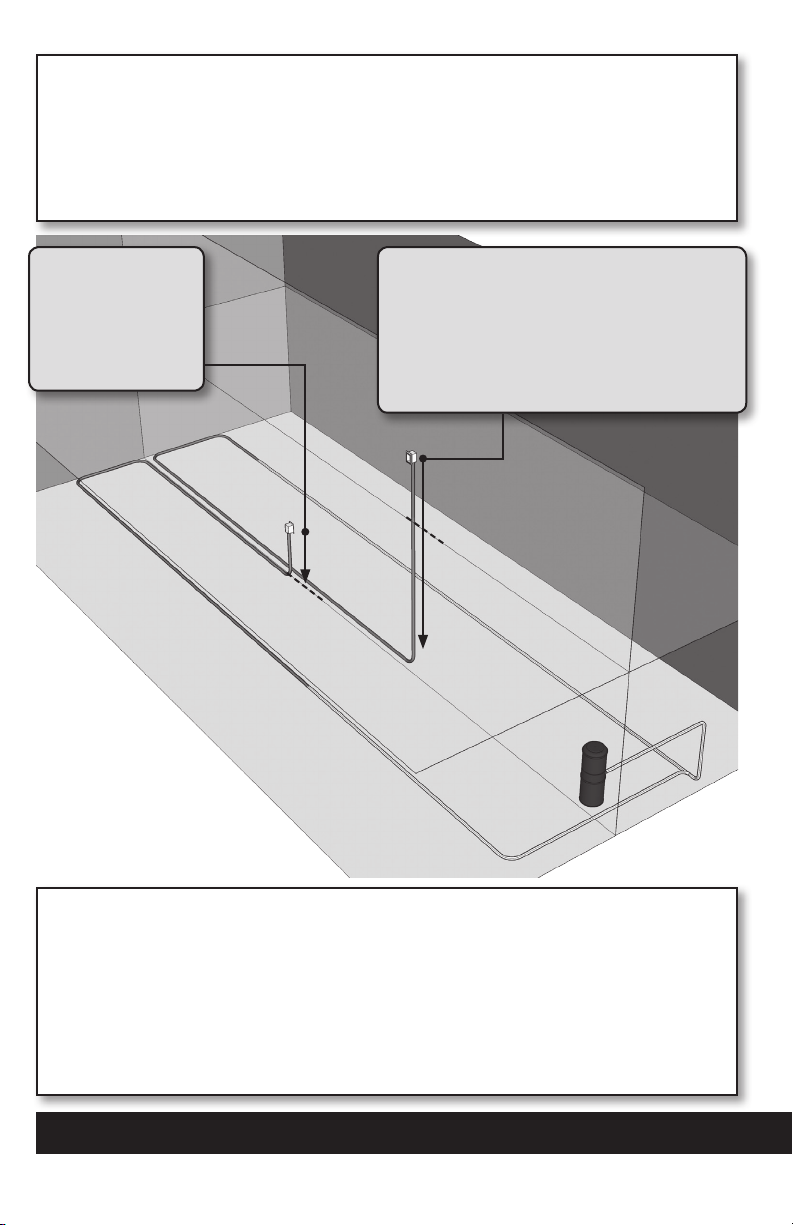

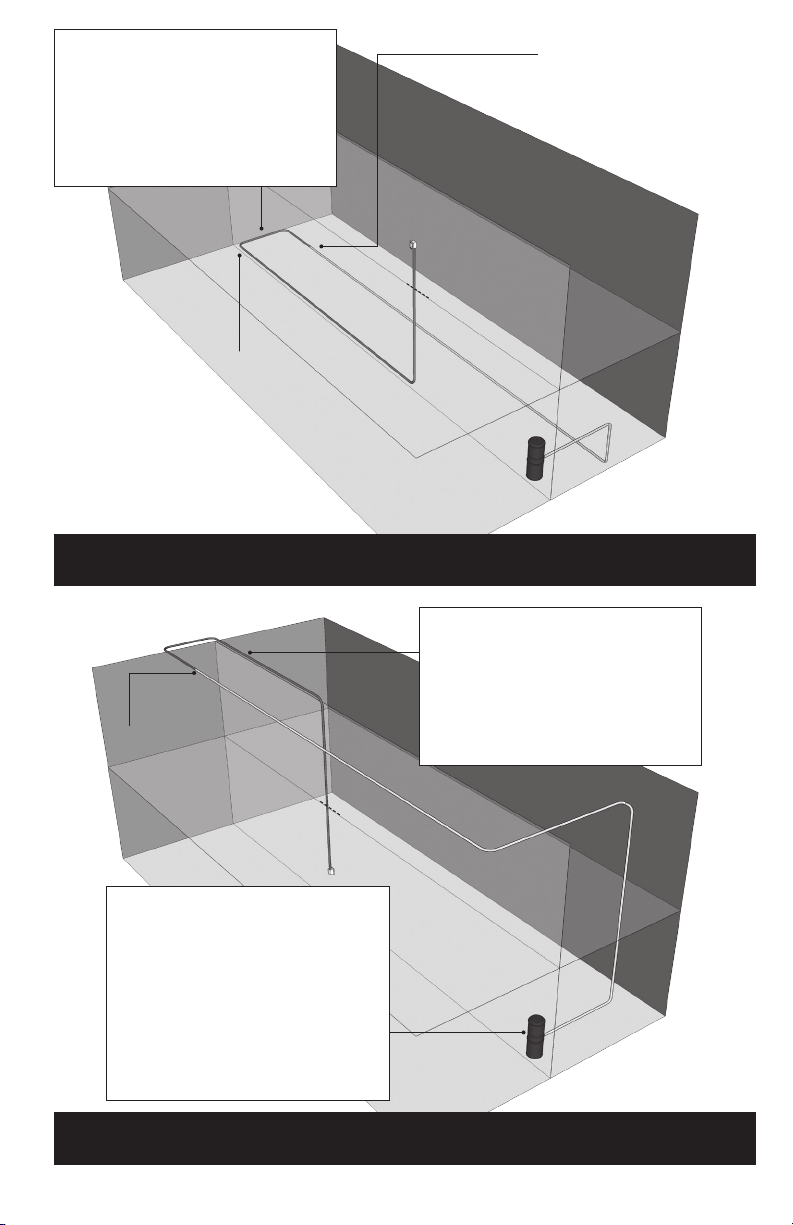

Plan pipe runs | Parcours des conduits | Implantación de los tubos

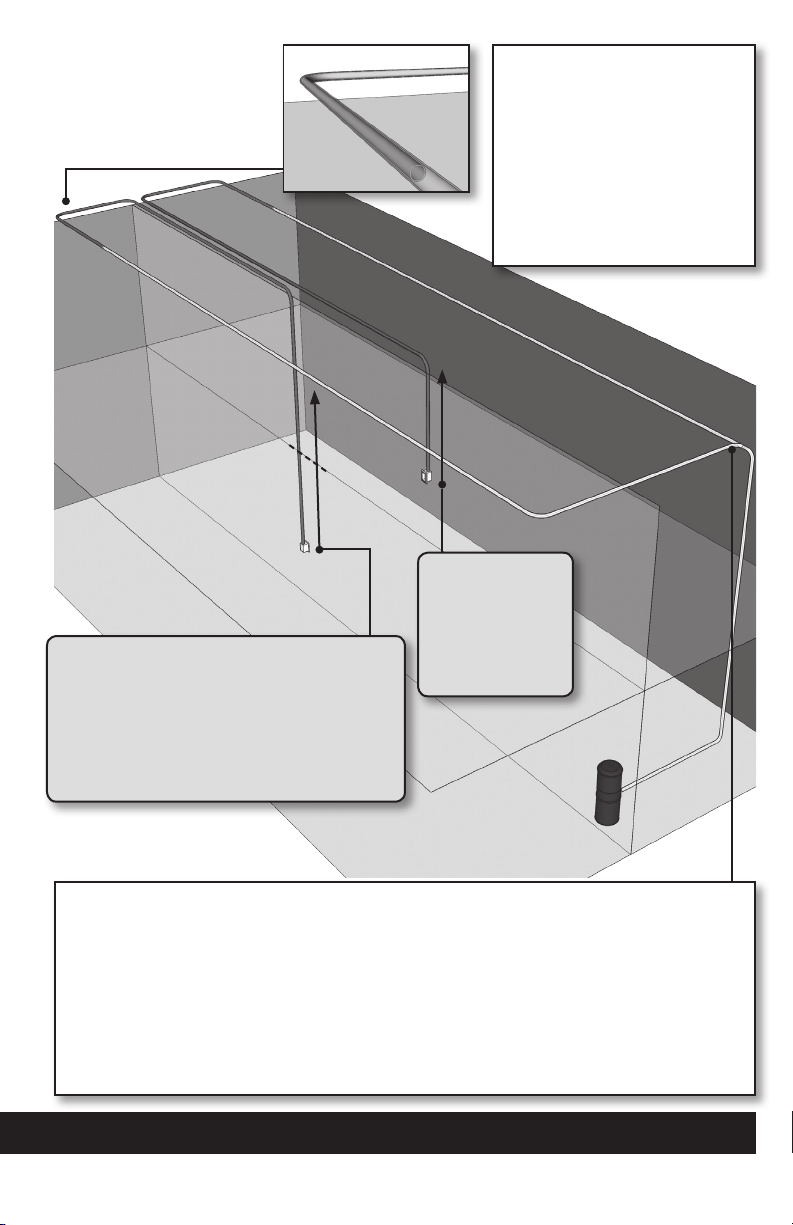

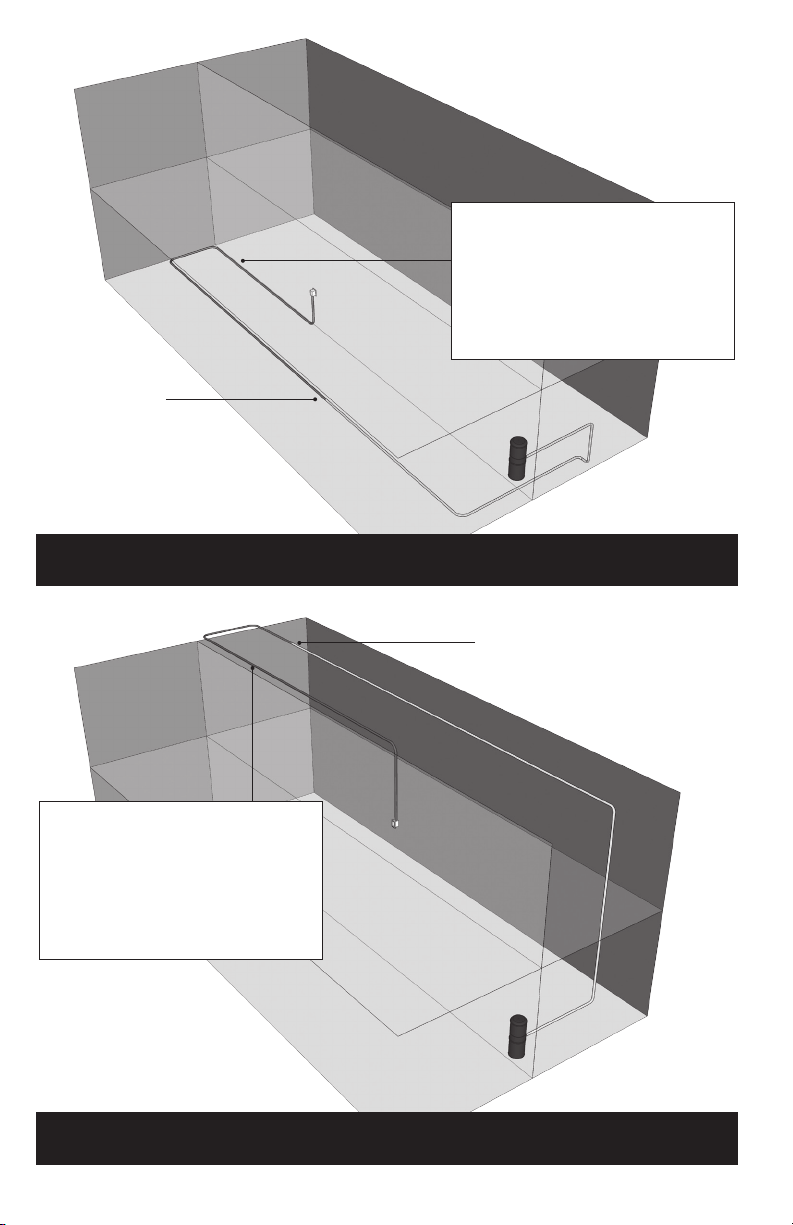

Carefully read the "pipe runs" section of this guide. There is also a diagram of four
typical pipe runs.
Lire attentivement la section de ce guide sur le «Parcours des conduits». Vous y trouverez
aussi un diagramme des quatre installations types.
Leer atentamente la parte de este guía sobre “la implantación de los tubos”. Encontrara
también un diagrama para un ejemplo de 4 instalaciones.

6
Rough In (Cont.) | Plan initial (Suite) | Plan inicial (Cont.)
Down orientation
Orientée vers le bas
Dirigida hacia abajo

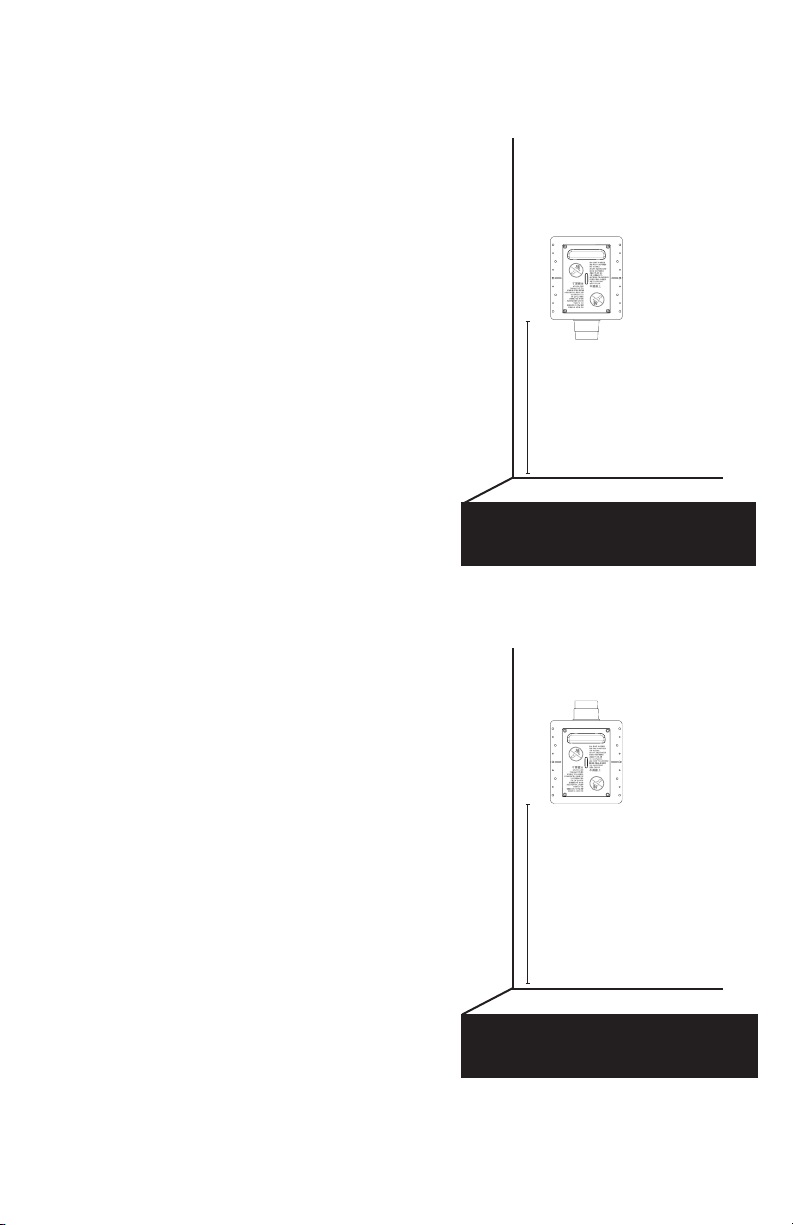

Determine Valve Height
Déterminer la hauteur de la prise
Determinar la altura de una toma
If the inlet is to be installed in a downward
orientation (hose comes out from the
bottom), we recommend that the bottom of
the inlet be at 16" to 30" from the oor, for
maximum ease of use.
Si la prise doit être orientée vers le bas (le
boyau/flexible sort en provenance du bas),
nous recommandons que le bas de la prise
soit à 16" (41 cm) à 30" (76 cm) du sol, pour
une facilité d'utilisation maximale.
Si la toma debe quedar orientada hacia abajo
(la manguera sale por abajo), les recomendamos
colocar la parte inferior de la toma a 16" (41cm)
o 30" (76cm) del suelo, para una facilidad de
uso máxima.
In an upward orientation (hose comes
out from the top), we recommend that the
bottom of the inlet be at 3 to 4 feet from
the oor, for maximum convenience.
Si la prise doit être orientée vers le haut (le
boyau/exible sort en provenance du haut),
nous recommandons que le bas de la prise
soit à 3 à 4 pieds (91 à 121 cm) du sol pour
un maximum d'aisance.
Si la toma queda orientada hacia arriba (la
manguera sale por arriba), les recomendamos
colocar la parte inferior de la toma a 3 (91cm)
o 4 (121cm) pies del suelo para una facilidad
de uso máxima. Up orientation
Orientée vers le haut
Dirigida hacia arriba
16" to 30" from the oor
16" (41 cm) à 30" (76 cm) du sol
16" (41cm) o 30" (76cm) del suelo
3 to 4 feet from the oor
3 à 4 pieds (91 à 121 cm) du sol
3 (91cm) o 4 (121cm) pies del suelo

7
New construction | Nouvelle construction
Nueva construcción
Gyproc Installation
Installation placo-plâtre (gyproc)
Instalación pladur (gyproc)

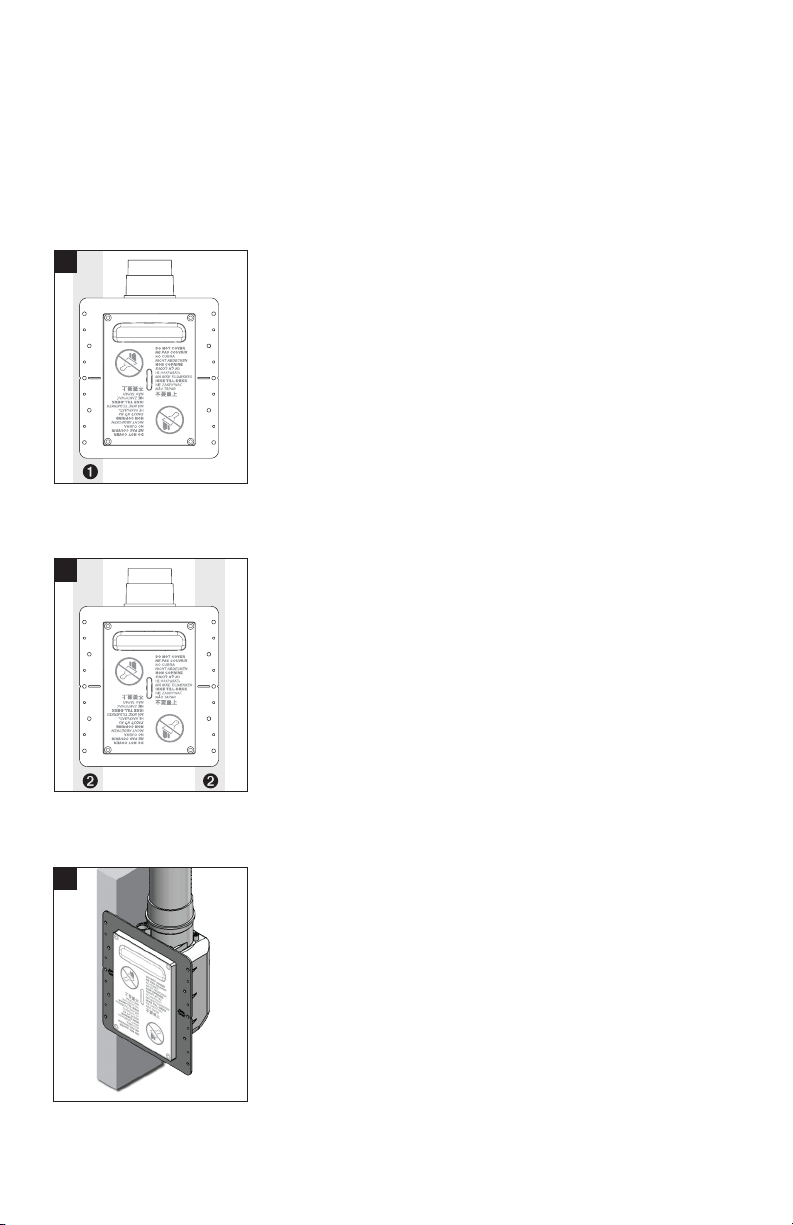

Attach the frame of the inlet to the stud (2x4) ➊. Make sure
that the inlet is leveled (gure1) and that you leave 3" free
behind the inlet.
Fixer la prise au montant ou rail(2x4) ➊. S’assurer la plaque
soit de niveau (gure1) et qu'il y ait 3"de libre derrière la prise.
Colocar la toma al montante de pared (2x4) ➊. Asegurarse de
que esté bien alineada (gura 1) y que quede 3" (7.6cm) de
espacio libre detrás de la toma.
We recommend to add another stud ➋on the other side to
secure the inlet in place (gure 2).
Nous recommandons d'ajouter un montant ou rail (2x4) ➋de
l'autre côté pour bien xer la prise en place (gure 2).
Recomendamos añadir un montante de pared ➋del otro lado
para jar bien la toma en su sitio (gura 2).

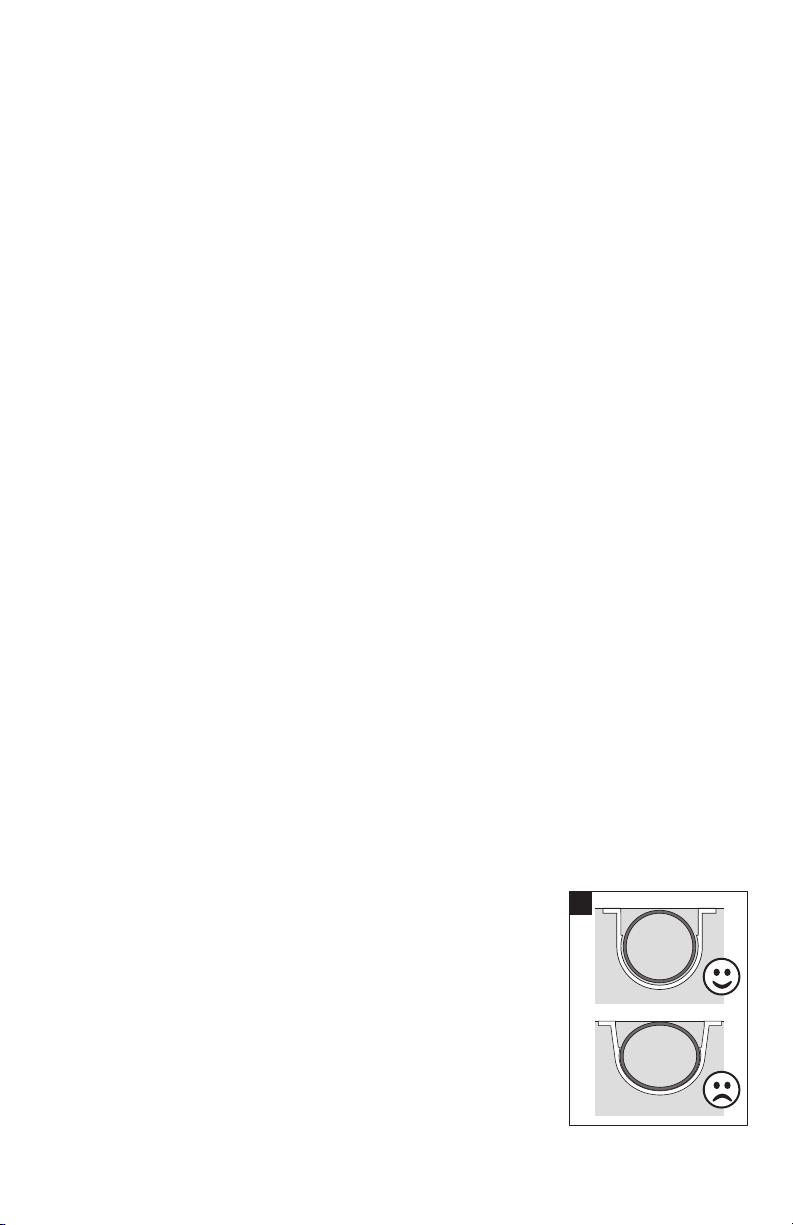

Install the pipe into the tting (gure3). Glue the pipe into the
tting, making sure it sits all the way to the ridge of the pipe
tting (see page 11).
Installer le conduit de PVC dans le raccord (gure3). Coller le
conduit dans le raccord et s’assurer qu’il est bien inséré au
fond de celui-ci (voir p.11).
Instalar el tubo de PVC dentro del “pipe tting” (gura 3). Pegar el
tubo dentro del tting para asegurarse de que este bien puesto al
fondo del “pipe tting” (ver p.11).
1
2
3

8
Brick and plaster Installation
Installation en brique et plâtre
Instalación ladrillo y yeso
Use the template provided in this booklet to cut a hole in the
brick (gure 4).
Utiliser le modèle fourni dans ce livret pour faire une ouverture
dans la brique (gure 4).
Utilizar el modelo proporcionado con este folleto para realizar
una apertura en el ladrillo (gura 4).
Insert the back of the inlet into the wall and screw the frame
of the inlet directly to the brick (gure5).
Once the piping network and wires are connected, seal the
back of the inlet into the wall by adding plaster all around it.
Insérer le derrière de la prise dans le mur, et xer la prise
directement sur la brique (gure 5).
Une fois le système de conduits et les ls bas voltage
raccordés, sceller l'arrière de la prise dans le mur en
remplissant de plâtre.
Insertar la parte trasera de la toma en la pared y jarla directa-
mente en el ladrillo (gura 5).
Una vez el sistema de conductos instalado y los cables bajo
voltaje conectados, sellar la parte trasera de la toma en la pared,
llenando de yeso.
Make sure that the thickness of the plaster is ush with the
inlet (about 1 cm) all around the inlet (gure 6).
S'assurer que l'épaisseur du recouvrement de plâtre soit de
niveau avec l'épaisseur de la prise (environ 1 cm), et ce, tout
autour de la prise (gure 6).
Asegurarse de que el revestimiento de yeso este a nivel con la
toma (aprox. 1 cm) y eso por todas partes de la toma (gura 6).
4
5
6

9

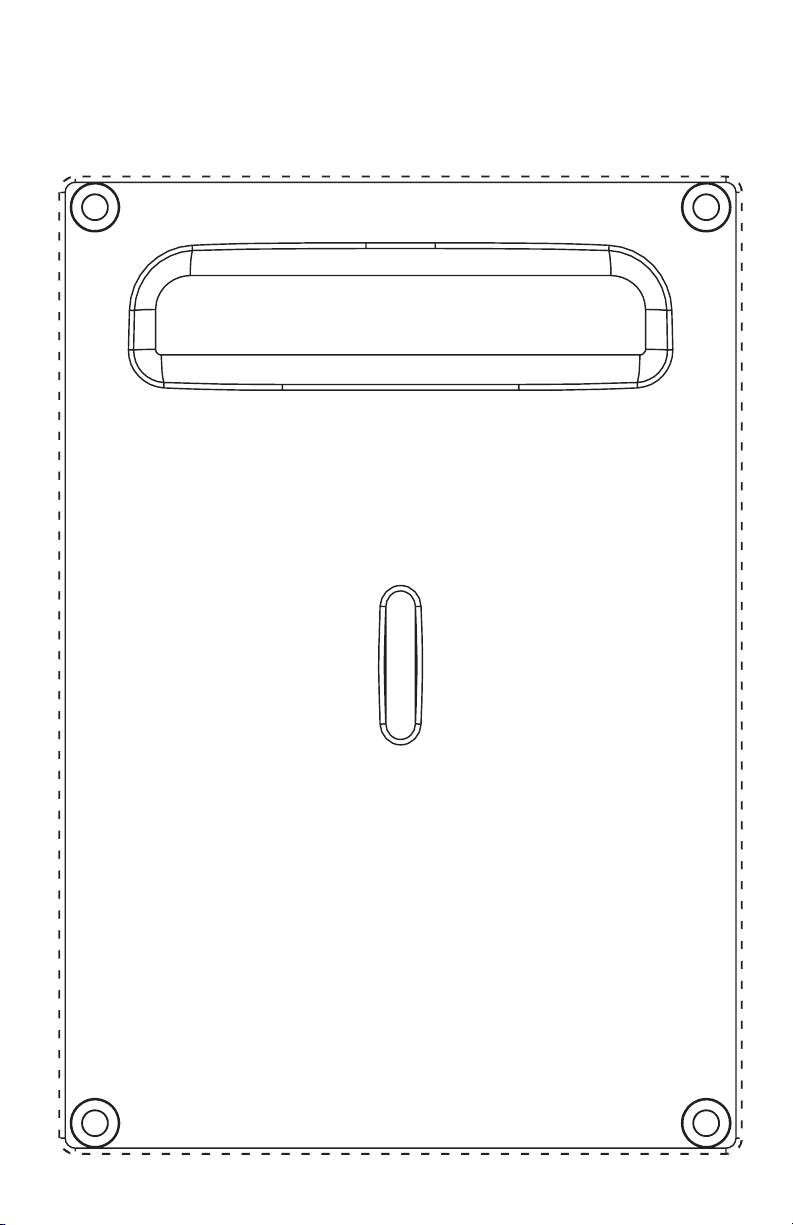

Use as a template to cut the opening in the brick wall.
Utiliser comme gabarit pour faire l'ouverture dans le mur de brique.
Utilizar una plantilla para realizar la apertura en la pared de ladrillos.
#
#

11

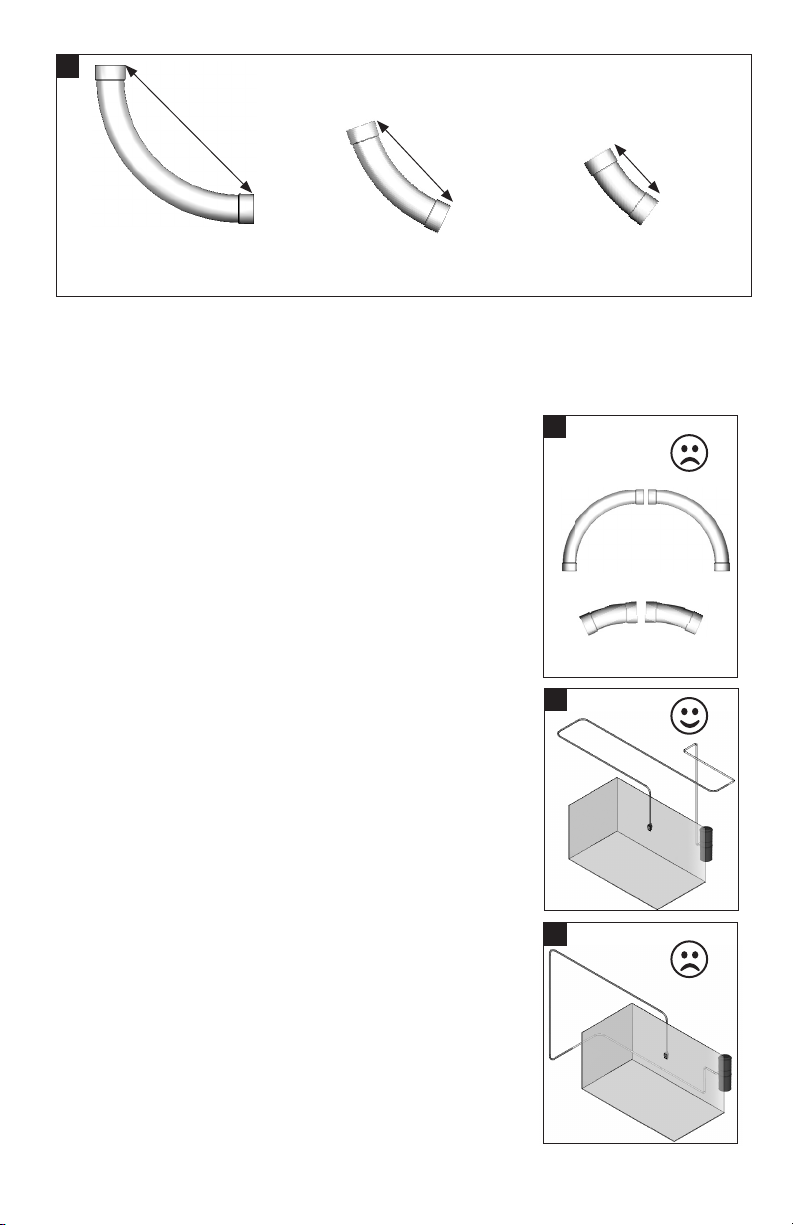

Pipe runs | Parcours des conduits
Implantación de los tubos
Don't forget to use a mitre box to cut your PVC pipes at at perfect 90° angle. We
also advise you to use the deburring tool on your PVC pipes to make sure that the
inside is exceptionally smooth.
N'oubliez pas d'utiliser une boîte à onglets pour couper vos tuyaux de PVC à un
angle parfait de 90°. Nous vous recommandons fortement d'utiliser également
l'outil d'ébavurage sur les conduits de PVC pour vous assurer que l'intérieur soit
exceptionnellement lisse.
No olvidar utilizar una plantilla para cortar sus tubos PVC con ángulo perfecto de 90°. También
recomendamos utilizar una herramienta de desbarbado en los conductos PVC para asegurar
que el interior quede completamente liso.
Do not join pipe run until you have enough pipe length to hold the
hose, plus an extra length of 20% or 10' (3.05 m) minimum. For example,
if using a 60'(18.3m) hose, install at least 72'(21.9m) of pipe before connecting
to another pipe run.
In order to ensure enough pipe to store the hose, the pipe runs will sometimes need to
make a loop before heading back to the power unit.
Ne pas raccorder la ligne principale avant d’avoir assez de
tuyau de PVC pour la longueur du boyau/exible additionnée de
20% ou de 10' (3,05 m) au minimum. Par exemple, si vous utilisez un
boyau/exible de 60'(18,3m), ayez au moins 72'(21,9m) de conduit de PVC avant de
raccorder la ligne.
Pour s’assurer d’avoir assez de conduit pour rétracter le boyau/exible, le parcours
des conduits doit parfois être détourné an de le rallonger, pour ensuite rejoindre
l’aspirateur central.
No conectar la línea principal antes de tener bastante tubería PVC para
la longitud de la manguera exible adicionada de 20% o de 10’ (3.05m)
mínimo. Por ejemplo, si usan una manguera exible de 60’ (18.3m), tener al menos 72’
(21.9m) de conductos PVC antes de conectar la línea.
Para asegurarse de tener banstantes tubos de PVC para que se retracte la manguera dentro,
la red de tubos debe empezar más arriba del aspirador central. Luego hacer un lazado y
juntarlo con el aspirador.
When installing the pipe straps to secure the piping in place,
make sure not to squeeze the pipes (gure 7), so as not to alter
the movement of the hose inside the piping system.
Lors de l'installation des supports à tuyau pour xer la tuyauterie en
place, s'assurer de ne pas comprimer les conduits (gure7) pour
ne pas altérer le mouvement du boyau à l'intérieur du système.
Durantelainstalacióndelos soportesdetubosparajarlosconductos
(gura 7), asegurarse de que no quede comprimido para no
alterar el movimiento de la manguera en el interior del sistema.
7

12
Add a 2" - 1,825" reducer (TF5532BV) before joining main
pipe run in order to prevent hose blocage (gure 8).
Raccorder un réducteur 2" - 1,825" (TF5532BV) avant
le raccordement à la ligne principale pour prévenir tout
blocage du boyau. (gure 8)
Empalmar un reductor 2" - 1,825" (TF5532BV) antes de
empalmar a la tubería principal para evitar cualquier
bloqueo de la manguera (gura 8).
Any burr or excess glue glob can snag and
damage the hose sock as it travels through the tubing.
To prevent this, make sure to always apply the glue on the
male end, not the female (gure 9).
Make sure to remove all burrs from the pipe ends that were
cut. Carefully inspect the pipe to make sure the inside is
smooth and that the pipe is round and undamaged.
Tout excédent de colle peut occasionner des
accrocs ou endommager la housse du boyau/
exible lorsqu’il se rétracte dans les conduits. Pour
éviter ce problème, appliquer la colle sur les embouts mâles,
et non femelles (gure 9).
S’assurer d’enlever tous les laments des tuyaux de PVC une fois taillés. Inspecter
soigneusement les tuyaux pour s’assurer que l’intérieur est lisse, bien rond et non
endommagé.
Todo excedente de cola puede obstruir el pasaje o estropear la funda de
manguera al retractarse en los tubos. Para evitar este problema, aplicar la cola en las
puntas “macho” y no “hembra” (gura 9) .
Asegurarse de quitar los residuos de los tubos de PVC una vez cortados. Vericar
con cuidado los tubos para asegurarse de que el interior esté liso, bien redondo y no
estropeado.
If the inlet is installed upwards and the pipe runs straight up
for 10' (3.05 m) or more, add two 22.5° elbows close to the
inlet (gure10) to keep the hose from slipping out.
Si la prise est orientée vers le haut et que le tuyau monte tout
droit vers le haut pour 10' (3,05 m) ou plus, ajouter deux coudes
de 22,5° près de la prise (gure10) pour retenir le boyau.
Si la toma está orientada hacia arriba y que el tubo sube recto
hacia arriba por 10’ (3.05m) o más, añadir dos codos 22,5°
cerca de la toma (gura10) para mantener la manguera.
Only ttings designed for retractable hose systems can be used in the section of
pipe that stores the hose (gure11).
Seuls les coudes à rayon allongé conçus pour un tel système peuvent être utilisés
pour le parcours où le boyau/exible se rétracte (gure11).
Solo los codos especiales de la manguera retractable pueden ser utilizados en el espacio
donde la manguera se retracta (gura11).
9
10
22,5°
22,5°
8

13
7.1" (18cm)
4.1" (10.3cm)
12.6" (32cm)
90º elbow
Coudes 90º
Codos de 90º
45º elbow
Coudes 45º
Codos de 45º
22.5º elbow
Coudes 22,5º
Codos de 22,5º
11
The more 90’s used the more force is needed to pull the
hose out of the valve. Try not to use more than four 90’s
for each valve.
Plus vous utilisez de coudes 90º, plus vous aurez besoin
de force pour déployer le boyau/exible du mur. Dans la
mesure du possible, n’utilisez pas plus de quatre coudes
90º par prise.
Cuanto más se utiliza codos de 90°, necesitara mas fuerza
para sacar la manguera de la pared. Utilizar 4 codos de 90°
máximo para cada toma.
Try to avoid back to back elbows (gure12). Try to space
them out as much as possible.
Autant que possible, ne pas utiliser deux coudes un à la
suite de l’autre (gure12). Essayer de les espacer le plus
possible
Evitar utilizar 2 codos uno a continuación de otro (gura12).
Intentar espaciarlos lo mas posible.
It is important to design the pipe runs so the hose is
stored on one level (gure13). Avoid storing hose on two
different levels (gure 14).
Il est important de créer un parcours de conduits
permettant de ranger le boyau/exible sur un seul niveau
(gure13). Éviter une installation réalisée sur deux étages
(gure 14).
Es importante hacer un circuito de tubos de PVC que permite
colocar la manguera en una sola planta (gura 13). Evitar una
instalación realizada en dos plantas (gura14).
Pipe runs (Cont.) | Parcours des conduits (Suite)
Implantación de los tubos (Cont.)
12
13
14

14
Down Orientation | Orientation vers le bas | Dirijida hacia abajo
Up orientation | Orientation vers le haut | Dirijida hacia arriba
Hose end.
Fin du boyau/exible.
Extremidad de la manguera.
Hose end.
Fin du boyau/exible.
Extremidad de
la manguera.
Hose is stored on the same level.
Le boyau/exible est rangé sur un
seul niveau.
La manguera esta colocada
al mismo nivel.
Hose is stored on the same level.
Le boyau/exible est rangé sur un
seul niveau.
La manguera esta colocada
al mismo nivel.

15
Try to limit the number of 90’s.
Limiter le nombre de coudes 90º.
Limitar la cantidad de codos 90º.
Down Orientation | Orientation vers le bas | Dirijida hacia abajo
Up orientation | Orientation vers le haut | Dirijida hacia arriba
Hose end.
Fin du boyau/exible.
Extremidad de la manguera.
Hose end.
Fin du boyau/exible.
Extremidad de
la manguera.
Hose is stored on the same level.
Le boyau/exible est rangé sur un
seul niveau.
La manguera esta colocada
al mismo nivel.
Hose is stored on the same level.
Le boyau/exible est rangé sur un
seul niveau.
La manguera esta colocada
al mismo nivel.
Hoisting the hose on
two oors requires a more
powerful central vacuum.
Hisser un boyau/exible sur deux
étages requiert un aspirateur
central plus puissant.
Subir una manguera en dos plantas
necesita un aspirador mas potente.

16
Typical Pipe Runs Diagram | Diagramme typique de parcours de conduit | Diagrama típico del circuito de los conductos
Only ttings designed for retractable hose systems (90’s, 45’s and 22.5’s) can be used in the
section of pipe that stores the hose.
Seuls les coudes à rayon allongé conçus spécialement pour un tel système peuvent être utili-
sés dans l’espace où le boyau/exible se rétracte (coudes 90º, 45º et 22,5º).
Únicamente los codos especiales de la manguera retractable pueden ser utilizados en el lugar
donde se retracta la manguera (codos 90º, de 45º y de 22,5º).
1. Down two oors. Try and limit the
number of 90’s.
Installation sur deux étage vers le bas.
Essayer de limiter le nombre de coudes 90º.
Instalación en dos plantas hacia abajo.
Limitar la cantidad de codos 90°.
3. Down orientation.
Orientation
vers le bas.
Dirigida hacia
abajo.
In order to ensure enough pipe to store the hose, the pipe runs will sometimes need to be
diverted in order to lengthen piping, and then head back to the power unit.
Pour s’assurer d’avoir assez de conduit de PVC pour faire rétracter le boyau/exible à l’intérieur,
le parcours des conduits doit parfois être détourné an de le rallonger, pour ensuite relier le tout
à l’aspirateur.
Para asegurarse de tener bastantes tubos de PVC para que se retracte la manguera, el circuito
de los conductos debe empezar más arriba del aspirador central. Luego hacer un lazado y
juntarlo con el aspirador central.

17
Typical Pipe Runs Diagram | Diagramme typique de parcours de conduit | Diagrama típico del circuito de los conductos
Do not join pipe run until you have enough pipe length to hold the hose, plus an extra length
of 20% or 10' (3.05 m) minimum. For example, if using a 60' (18.3m) hose, install at least
72'(21.9m) of pipe before connecting to another pipe run.
Ne pas raccorder la ligne principale avant d’avoir assez de tuyau de PVC pour la longueur du
boyau/exibleadditionnéede20%oude10'(3,05m)auminimum.Parexemple,sivousutilisezun
boyau/exible de 60' (18,3 m), ayez au moins 72' (21,9 m) de conduit de PVC avant de
raccorder la ligne.
No conectar la línea principal antes de tener bastante tubería PVC para la longitud de la manguera
exible adicionada de 20% o de 10’ (3.05m) mínimo. Por ejemplo, si usan una manguera exible
de 60’ (18.3m), tener al menos 72’ (21.9m) de conductos PVC antes de conectar la línea.
It is important to keep the hose
stored on the same level.
Il est important d’installer les
conduits de PVC du boyau/
exible rétractable sur le même
niveau.
Es importante instalar los
conductos de PVC de la man-
guera retractable al mismo nivel.
4. Up two oors. Requires a stronger
power unit.
Installation sur deux étages vers le haut.
Nécessite un aspirateur central plus puissant.
Instalación en dos plantas hacia arriba.
Necesita un aspirador central más potente.
2. Up orientation.
Orientation
vers le haut.
Dirigida hacia
arriba.
Hose is stored in the tubing.
Le boyau/exible se rétracte
dans le conduit de PVC.
La manguera se retracta
en el conducto de PVC.

18
Low voltage wire | Fil bas voltage
Cable baja tensión
Run low voltage wire to each inlet just as you would in a
standard central vacuum installation.
Faire passer un l bas voltage à chaque prise, comme pour une
installation traditionnelle.
Pasar un cable baja tensión a cada toma como en una Instalación
tradicional.

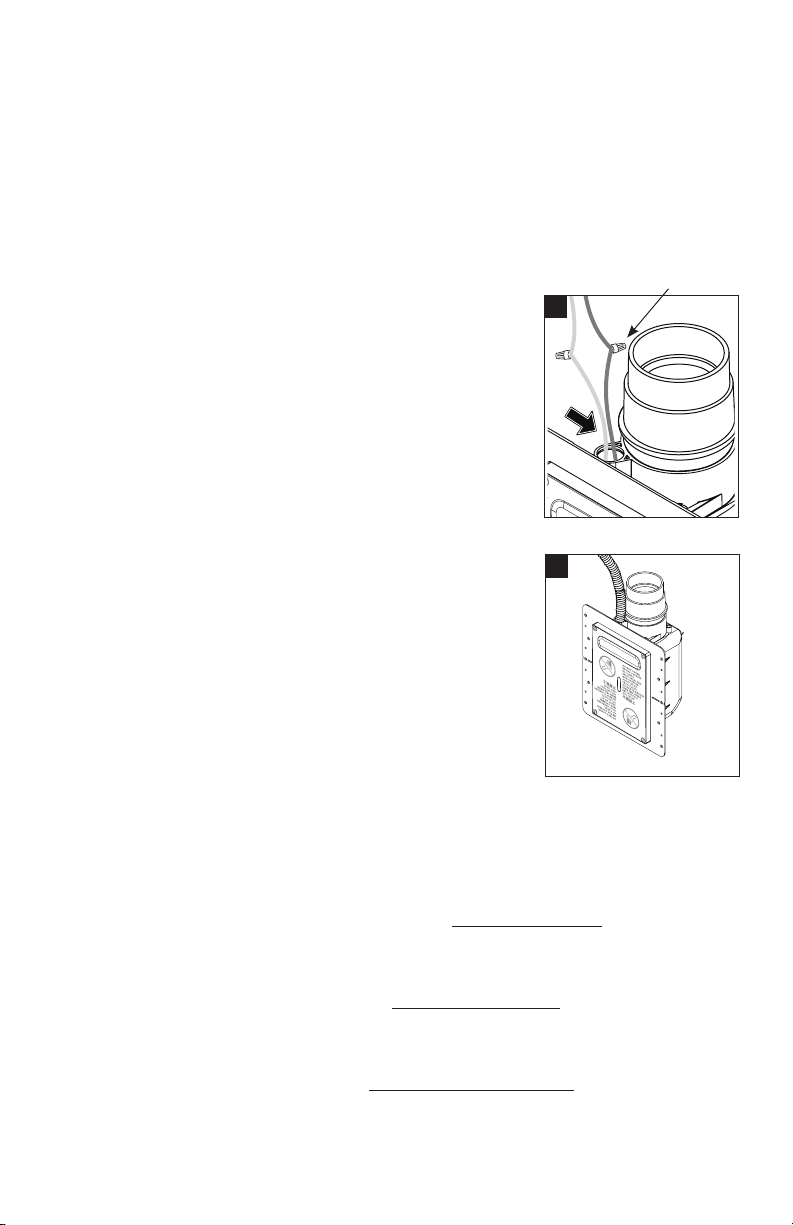

Connect the two leads from the switch (on the outside of
the valve) to the low voltage wire (gure15).
Connecter les deux ls conducteurs de l’interrupteur (situés sur
le haut de la prise) au l bas voltage du système de conduits
(gure15).
Conectar los dos cables conductores del interruptor (situados
en la parte de arriba de la toma) al cable bajo voltaje del sistema
de conductos (gura 15).
If you are installing this system in Europe, run the low
voltage wire through the ITCA-type electric sheath (sold
separately), just like any other central vacuum installation
and bring the sheath down over the inlet's wires, into the
dedicated opening (gure 16).
Si vous installez ce système en Europe, faites passer le l bas
voltage dans la gaine électrique type ITCA (vendue séparément),
comme pour n'importe quelle autre installation d'aspirateur
central et tirer la gaine par-dessus les ls de la prise puis dans
l'ouverture dédiée (gure 16).
Si se instala este sistema en Europa, pasar el cable bajo voltaje
en la funda eléctrica UTCA, como para cualquier otra instalación
de aspirador central, y tirar de la funda por encima de los cables
de la toma y dentro de la apertura prevista (gura 16).
Once the low voltage wires are connected, do a conductivity test before closing
wall. We also recommend to perform a suction test to make sure that the
installation is sealed properly.
Une fois que les ls sont raccordés, faire un test de conductivité avant de fermer
l’ouverture. Nous recommandons aussi d'effectuer un test de succion pour s'assurer de
l'étanchéité du système.
Una vez los cables conectados, hacer una prueba de conductividad antes de cerrar
la apertura. También recomendamos efectuar un test de succión para asegurarse de la
estanqueidad del sistema.
15
16
Not included.
Non inclus.
No incluido.

19
Door Installation | Installation de la porte
Installación de la puerta
Then, open the door and insert the foor screws in the
corners (gure 19) to hold the piece in place. Adjust
the 4 screws so that the door closes properly.
Puis, ouvrir la porte et insérer les vis dans les 4 coins
(gure 19) pour bien xer la pièce en place. Ajuster les 4
vis pour que la porte ferme bien.
Despues, abrir la puerta e insertar los tornillos en los 4
rincones (gura 19) para jar la pieza en su sitio. Ajustar
los 4 tornillos para que la puerta cierre bien.
Simply insert the door into the appropriate slot
(gure18).
Insérer tout simplement la porte dans la fente appropriée
(gure 18).
Insertar simplemente la puerta en el espacio previsto
(gura 18).
Once the wall is nished, remove the temporary cover
plate (gure 17).
Une fois le mur terminé, retirer à plaque de recouvrement
(gure 17).
Tras haber terminado, sacar la placa de revestimiento
(gura 17).
18
17
19

Head Ofce | Siège social | Ocina Central
retraex.com
CANADA
3, rue Marcel-Ayotte
Blainville (Québec) J7C 5L7
Tel. : [phone] • Fax : [phone]
[email protected]
1 800 361.9553
Distribution Centers | Centres de distribution
Centros de distribución
USA
1164, S.E. Century Dr.
Lee’s Summit, Missouri USA 64081
[email protected]
EUROPE
16, rue du Stade
44170 Trefeux France
Tel. : + 33 (0) 2 40 51 44 60 • Fax : + 33 (0) 2 40 51 42 24
[email protected]
Nº vert: 0800 800 393
IMPINSRET - AL’16
