REVELL 04288 User manual

Tornado „PRIDE OF BOELCKE“
50th anniversary
04288-0389 2009 BY REVELL GmbH & CO. KG PRINTED IN GERMANY
Tornado „PRIDE OF BOELCKE“ 50th anniversary Tornado „PRIDE OF BOELCKE“ 50th anniversary
Der Tornado wurde als zweisitziges Mehrzweckkampfflugzeug von den Ländern Großbritan-
nien, Italien und Deutschland entwickelt und gebaut. Die Anforderungen an das damals als
Multi Role Combat Aircraft, kurz MRCA, bezeichnete Flugzeug waren unter anderem: Opti-
mierung für den Tiefstflug, automatischer Geländefolgeflug, hohe Reichweite, hohe
Waffenlast und kurze Start- und Landestrecken. Am 14. August 1974 machte der Prototyp sei-
nen Erstflug. Ab 1979 wurden die ersten Serienmaschinen ausgeliefert. Die Basisversion des
Tornados wird als Interdiction / Strike, kurz IDS bezeichnet. Hauptaufgabe ist die Unter-
stützung der Bodentruppen im Kriegsfall. Neben Mitteln zur Selbstverteidigung kann eine
große Zahl unterschiedlicher Waffensysteme gegen Truppenansammlungen, Radarstationen
und andere Luft- oder Bodenziele zum Einsatz gebracht werden.
Hinter dem Piloten arbeitet der Waffensystem-Offizier. Neben der Navigation und dem Einsatz
der offensiven und passiven Kampfmittel gehören die taktische Unterstützung des Piloten und
die Überwachung der Flugwerte zu seinen Aufgaben. Mittels eines Radar/Kartensichtgerätes
war er in der Lage, die genaue Position während des Fluges durch Abgleich von Karte und
Radarbild zu korrigieren. Seit 2001 sind die Flugzeuge mit GPS ausgestattet. Ein automatisches
Geländefolgesystem, bestehend aus dem Terrain Following Radar, einem Radarhöhenmesser
und dem Flugkontrollrechner erlaubt einen sicheren Tiefstflug bis 30 Meter über der
Erdoberfläche. Mittels einer ausklappbaren Betankungssonde kann der Tornado in der Luft
aufgetankt werden, was seine Einsatzfähigkeit insbesondere über dem offenen Meer enorm
erweitert. Dank der Schubumkehranlage im Heck der Maschine ist der Pilot in der Lage, daß
Flugzeug nach nur 100 m Rollstrecke zum Stillstand zu bringen. Zum Selbstschutz verfügt der
Tornado über eine Radarwarnanlage, einen Radar-Täuschsender im Außenbehälter (Cerberus
III) und eine Düppel- und Infrarot-Leuchtkörper-Abwurfanlage im chaff/flare dispenser (Stör-
und Täuschkörperbehälter BOZ-101).
Am 22.7.1958 wurde mit dem Jagdbombergeschwader 31 der erste fliegende Einsatzverband
der Bundeswehr in Dienst gestellt. Zum 50. Jahrestag wurde in 2008 ein Tornado mit einer
spektakulären Sonderbemalung versehen, Spitzname : Pride of Boelcke .
Neben dem Konterfei Boelckes ist auch sein Namenszug und eine Fokker D.VIII auf dem Tor-
nado verewigt worden.
Technische Daten
Länge: 17,23 m
Höhe: 5,95 m
Spannweite: 13,91 m ( bei 25 Grad Pfeilung)
Spannweite: 8,56 m (bei 67 Grad Pfeilung)
Flügelfläche: 31 qm (bei 25 Grad Pfeilung)
Leergewicht: 14.500 kg
Startgewicht max.: 28.000 kg
Waffenzuladung max.: 8.500 kg
Treibstoff: 6350 kg
Triebwerk: 2 x Turbo-Union RB199-34R
Leistung: 2 x 40,5 kN (2 x 73,5 kN mit Nachbrenner)
V max in Bodennähe: 1500 km/h
V max in 11 km Höhe: 2335 km/h (Mach 2,2)
Reichweite: 2780 km
Steiggeschwindigkeit: 1020 m/min bis 3 km Höhe
Gipfelhöhe: 15 km
Bewaffnung:
2 x BK Mauser 27mm (2 x 180 Schuß), AIM-9L Sidewinder, AGM-88B HARM
The Tornado was developed and built as a 2 seat Multi-Role Combat Aircraft by the county’s
of Great Britain, Italy and Germany. The requirements for the Multi-Role Combat Aircraft, in
short MRCA as the aircraft was then defined included: optimisation for low flying, automatic
terrain following, extended range, high weapon load and short take-off and landing dis-
tances. The prototype made its maiden flight on 14 August 1974. The first series production
aircraft were delivered from 1979 onwards. The basic version of the tornado was designated
IDS, Interdiction / Strike. Its primary role was the support of ground troops in wartime. Apart
from self-defence equipment, a large number of different weapons can also be bought into
action against troop concentrations, radar transmitters, and other air and ground targets. The
Weapons Systems Officers position is behind the pilot. His responsibilities include the use of
offensive and passive weapons systems as well as advising the pilot on tactics, navigation and
the supervision of flight control systems. During flight he is able to correct the exact position
of the aircraft using a radar / visual map correlation equipment. The aircraft have been
equipped with GPS since 2001. An automatic Terrain Following System, comprising Terrain
Following Radar, Radar Altimeter and a Flight Control Computer enables safe terrain follow-
ing flight down to 30 Meter (100 ft) above ground level (AGL). Mission availability is enor-
mously increased especially over the sea due to the incorporation of a retractable refuelling
probe enabling the Tornado to refuel in flight. Thanks to a thrust reversal unit in the tail the
pilot is in a position to bring the aircraft to a standstill after a landing run of only 100 meter
(300 ft). For self defence the Tornado is equipped with a Radar Warning System and the radar
decoy transmitter Cerberus III as also a BOZ-101 Chaff and Infra-Red Flare Dispenser in a wing
pod.
On 22.7.1958 the first Federal German flying unit, 31 Fighter Bomber Squadron went into serv-
ice. For the 50th anniversary in 2008 a Tornado was given a spectacular special livery and the
nickname “Pride of Boelcke”.
In addition to the Boelcke image the name and a Fokker D.VIII were depicted on the Tornado.
Technical Data:
Length: 17.23 m (56ft 0 ins)
Height: 5.95 m (19ft 4 ins)
Wingspan: 13.91 m (45ft 3 ins) with 25° of sweep.
Wingspan: 8.56 m (27ft 10 ins) with 67° of sweep.
Wing area: 31m2(327 ft2 with 25° of sweep.
Empty Weight: 14500 kg (31900 lbs)
Take-off Weight: 28000 kg (61600 lbs)
Maximum Armament Weight: 8500 kg (18700 lbs)
Maximum fuel Capacity: 6350 kg (13970 lbs)
Engine: 2 x Turbo-Union RB 199-34R
Power: 2 x 40.5 kN ( 2 x 73.5 kN with Afterburner)
Max. speed low-level: 1500 kph (840 mph)
Max. speed at 11000m (33000ft): 2335 km/h (1300 mph) Mach 2.2
Range: 2780 km (1550 miles)
Rate of Climb: 1020m/min to 3000m (3350ft/min up to 10000ft)
Service Ceiling: 15km (48750 ft)
Armament: 2 x BK Mauser 27mm (2 x 180 Rounds)
AIM-9L Sidewinder.
AGM-88B HARM

04288

Verwendete Symbole / Used Symbols
04288
PAGE 3
Bitte beachten Sie folgende Symbole, die in den nachfolgenden Baustufen verwendet werden.
Veuillez noter les symboles indiqués ci-dessous, qui sont utilisés dans les étapes suivantes du montage.
Sírvanse tener en cuenta los símbolos facilitados a continuación, a utilizar en las siguientes fases de construcción.
Si prega di fare attenzione ai seguenti simboli che vengono usati nei susseguenti stadi di costruzione.
Huomioi seuraavat symbolit, joita käytetään seuraavissa kokoamisvaiheissa.
Legg merke til symbolene som benyttes i monteringstrinnene som følger.
Prosz´ zwa˝aç na nast´pujàce symbole, które sà u˝yte w poni˝szych etapach monta˝owych
Daha sonraki montaj basamaklar›nda kullan›lacak olan, afla¤›daki sembollere lütfen dikkat edin.
Kérjük, hogy a következŒ szimbólumokat, melyek az alábbi építési fokokban alkalmazásra kerülnek, vegyék figyelembe.
Please note the following symbols, which are used in the following construction stages.
Neem a.u.b. de volgende symbolen in acht, die in de onderstaande bouwfasen worden gebruikt.
Por favor, preste atenção aos símbolos que seguem pois os mesmos serão usados nas próximas etapas de montagem.
Observera: Nedanstående piktogram används i de följande arbetsmomenten.
Læg venligst mærke til følgende symboler, som benyttes i de følgende byggefaser.
Παρακαλ προσξτε τα παρακτω σµβολα, τα οποα χρησιµοποιονται στισ παρακτω βαθµδεσ συναρµολγησησ.
Dbejte prosím na dále uvedené symboly, které se pouÏívají v následujících konstrukãních stupních.
Prosimo za Va‰u pozornost na sledeãe simbole ki se uporabljajo v naslednjih korakih gradbe.
Kleben
Glue
Coller
Lijmen
Engomar
Colar
Incollare
Limmas
Liimaa
Limes
Lim
äÎÂËÚ¸
Przykleiç
κλληµα
Yap›flt›rma
Lepení
ragasztani
Lepiti
Nicht kleben
Don’t glue
Ne pas coller
Niet lijmen
No engomar
Não colar
Non incollare
Limmas ej
Älä liimaa
Skal IKKE limes
Ikke lim
ç ÍÎÂËÚ¸
Nie przyklejaç
µη κολλτε
Yap›flt›rmay›n
Nelepit
nem szabad ragasztani
Ne lepiti
Abziehbild in Wasser einweichen und anbringen
Soak and apply decals
Mouiller et appliquer les décalcomanies
Transfer in water even laten weken en aanbrengen
Remojar y aplicar las calcomanías
Pôr de molho em água e aplicar o decalque
Immergere in acqua ed applicare decalcomanie
Blöt och fäst dekalerna
Kostuta siirtokuva vedessä ja aseta paikalleen
Fukt motivet i varmt vann og før det over på modellen
Dypp bildet i vann og sett det på
èÂ‚ӉÌÛ˛ ͇ÚËÌÍÛ Ì‡ÏÓ˜ËÚ¸ Ë Ì‡ÌÂÒÚË
Zmi´kczyç kalkomani´ w wodzie a nast´pnie nakleiç
βουτξτε τη χαλκοµανα στο νερ και τοποθετεστε την
Ç›kartmay› suda yumuflat›n ve koyun
Obtisk namoãit ve vodû a umístit
a matricát vízben beáztatni és felhelyezni
Preslikaã potopiti v vodo in zatem nana‰ati
Anzahl der Arbeitsgänge
Number of working steps
Nombre d’étapes de travail
Het aantal bouwstappen
Número de operaciones de trabajo
Número de etapas de trabalho
Numero di passaggi
Antal arbetsmoment
Työvaiheiden lukumäärä
Antall arbeidstrinn
Antall arbeidstrinn
äÓ΢ÂÒÚ‚Ó ÓÔÂ‡ˆËÈ
Liczba operacji
αριθµσ των εργασιν
‹fl safhalar›n›n say›s›
Poãet pracovních operací
a munkafolyamatok száma
·tevilka koraka montaÏe
Wahlweise
Optional
Facultatif
Naar keuze
No engomar
Alternado
Facoltativo
Valfritt
Vaihtoehtoisesti
Valgfritt
Valgfritt
ç‡ ‚˚·Ó
Do wyboru
εναλλακτικ
Seçmeli
Volitelnû
tetszés szerint
naãin izbire
Abbildung zusammengesetzter Teile
Illustration of assembled parts
Figure représentant les pièces assemblées
Afbeelding van samengevoegde onderdelen
Ilustración piezas ensambladas
Figura representando peças encaixadas
Illustrazione delle parti assemblate
Bilden visar dalarna hopsatta
Kuva yhteenliitetyistä osista
Illustrasjonen viser de sammensatte delene
Illustrasjon, sammensatte deler
àÁÓ·‡ÊÂÌË ÒÏÓÌÚËÓ‚‡ÌÌ˚ı ‰ÂÚ‡ÎÂÈ
Rysunek z∏o˝onych cz´Êci
απεικνιση των συναρµολογηµνων εξαρτηµτων
Birlefltirilen parçalar›n flekli
Zobrazení sestaven˘ch dílÛ
összeállított alkatrészek ábrája
Slika slopljenega dela
Klarsichtteile
Clear parts
Pièces transparentes
Transparente onderdelen
Limpiar las piezas
Peça transparente
Parte transparente
Genomskinliga detaljer
Läpinäkyvät osat
Glassklare deler
Gjennomsiktige deler
èÓÁ‡˜Ì˚ ‰ÂÚ‡ÎË
Elementy przezroczyste
διαφαν εξαρτµατα
fieffaf parçalar
PrÛzraãné díly
áttetszŒ alkatrészek
Deli ki se jasno vide
*
18
D: Beiliegenden Sicherheitstext beachten und nachschlagebereit halten.
GB: Please note the enclosed safety advice and keep safe for later reference.
F: Respecter les consignes de sécurité ci-jointes et les conserver à portée de main.
NL: Houdt u aan de bijgaande veiligheidsinstructies en hou deze steeds bij de hand.
E: Observar y siempre tener a disposición este texto de seguridad adjunto.
I. Seguire le avvertenze di sicurezza allegate e tenerle a portata di mano.
P: Ter em atenção o texto de segurança anexo e guardá-lo para consulta.
S: Beakta bifogad säkerhetstext och håll den i beredskap.
FIN: Huomioi ja säilytä oheiset varoitukset.
DK: Overhold vedlagte sikkerhedsanvisninger og hav dem liggende i nærheden.
N: Ha alltid vedlagt sikkerhetstekst klar til bruk.
RUS:
ëo·Î˛‰‡Ú¸ ÔË·„‡ÂϸiÈ ÚeÍÒÚ ÔÓ ÚexÌËÍ ·eÁÓÔ‡ÒÌÓÒÚË, x‡ÌËÚ¸ Â„Ó ‚ ΄ÍÓ ‰ÓcÚÛÔÌÓÏ ÏÂÒÚÂ.
PL: Stosowaç si´ do za∏àczonej karty bezpieczeƒstwa i mieç jà stale do wglàdu.
GR: Προσξτε τισ συνηµµνεσ υποδεξεισ ασφλειασ και φυλξτε τισ τσι στε να τισ χτε πντα σε διθσ σασ.
TR: Ekteki güvenlik talimatlarını dikkate alıp, bakabileceginiz bir sekilde muafaza ediniz.
CZ: Dbejte na pfiiloÏen˘ bezpeãnostní text a mûjte jej pfiipraven˘ na dosah.
H: A mellékelt biztonsági szöveget vegye figyelembe és tartsa fellapozásra készen!
SLO: PriloÏena varnostna navodila izvajajte in jih hranite na vsem dostopnem mestu.
Beiliegenden Sicherheitstext beachten / Please note the enclosed safety advice
Mit einem Messer abtrennen
Detach with knife
Détacher au couteau
Met een mesje afsnijden
Separarlo con un cuchillo
Separar utilizando uma faca
Staccare col coltello
Skär loss med kniv
Irrota veitsellä
Adskilles med en kniv
Skjær av med en kniv
éÚ‰ÂÎflÚ¸ ÌÓÊÓÏ
Odciàç no˝em
διαχωρστε µε να µαχαρι
Bir bݍak ile kesin
Oddûlit pomocí noÏe
kés segítségével leválasztani
Oddeliti z noÏem
Gleichen Vorgang auf der gegenüberliegenden Seite wiederholen
Repeat same procedure on opposite side
Opérer de la même façon sur l’autre face
Dezelfde handeling herhalen aan de tegenoverliggende kant
Realizar el mismo procedimiento en el lado opuesto
Repetir o mesmo procedimento utilizado no lado oposto
Stessa procedura sul lato opposto
Upprepa proceduren på motsatta sidan
Toista sama toimenpide kuten viereisellä sivulla
Det samme arbejde gentages på den modsatliggende side
Gjenta prosedyren på siden tvers overfor
èÓ‚ÚÓflÚ¸ Ú‡ÍÛ˛ Ê ÓÔÂ‡ˆË˛ ̇ ÔÓÚË‚ÓÔÓÎÓÊÌÓÈ ÒÚÓÓÌÂ
Taki sam przebieg czynnoÊci powtórzyç na stronie przeciwnej
επαναλβετε την δια διαδικασα στην απναντι πλευρ
Ayn› ifllemi karfl› tarafta tekrarlay›n
Stejn˘ postup zopakovat na protilehlé stranû
ugyanazt a folyamatot a szemben található oldalon megismételni
Isti postopek ponoviti in na suprotni strani
Klebeband
Adhesive tape
Dévidoir de ruban adhésif
Plakband
Cinta adhesiva
Fita adesiva
Nastro adesivo
Tejp
Teippi
Tape
Tape
äÎÂÈ͇fl ÎÂÌÚ‡
TaÊma klejàca
κολλητικ ταινα
Yap›flt›rma band›
Lepicí páska
ragasztószalag
Traka z lepilom

A B C D E F G
P
Q R
S
T U V X
H I
J K L N
O
04288
PAGE 4
Benötigte Farben Peintures nécessaires Pinturas necesarias Colori necessari Tarvittavat värit Nødvendige farger Potrzebne kolory Gerekli renkler Szükséges színek.
Required colours Benodigde kleuren Tintas necessárias Använda färger Du trenger følgende farger çÂÓ·ıÓ‰ËÏ˚ Í‡ÒÍË Απαιτοµενα χρµατα Potfiebné barvy Potrebne barve
Benötigte Farben / Used Colors
grau, matt 57
grey, matt
gris, mat
grijs, mat
gris, mate
cinzento, fosco
grigio, opaco
grå, matt
harmaa, himmeä
grå, mat
grå, matt
ÒÂ˚È, χÚÓ‚˚È
szary, matowy
γκρι, µατ
gri, mat
‰edá, matná
szürke, matt
siva, mat
weiß, matt 5
white, matt
blanc, mat
wit, mat
blanco, mate
branco, fosco
bianco, opaco
vit, matt
valkoinen, himmeä
hvid, mat
hvit, matt
·ÂÎ˚È, χÚÓ‚˚È
bia∏y, matowy
λευκ, µατ
beyaz, mat
bílá, matná
fehér, matt
bela, mat
weiß, matt 5
white, matt
blanc, mat
wit, mat
blanco, mate
branco, fosco
bianco, opaco
vit, matt
valkoinen, himmeä
hvid, mat
hvit, matt
·ÂÎ˚È, χÚÓ‚˚È
bia∏y, matowy
λευκ, µατ
beyaz, mat
bílá, matná
fehér, matt
bela, mat
anthrazit, matt 9
anthracite grey, matt
anthracite, mat
antraciet, mat
antracita, mate
antracite, fosco
antracite, opaco
antracit, matt
antrasiitti, himmeä
koksgrå, mat
antrasitt, matt
‡ÌÚ‡ˆËÚ, χÚÓ‚˚È
antracyt, matowy
ανθρακ, µατ
antrasit, mat
antracit, matná
antracit, matt
tamno siva, mat
bronzegrün, matt 65
bronze green, matt
vert bronze, mat
bronsegroen, mat
verde broncíneo, mate
verde bronze, fosco
verde bronzo, opaco
bronsgrön, matt
pronssinvihreä, himmeä
broncegrøn, mat
bronsegrønn, matt
·ÓÌÁÓ‚Ó-ÁÂÎÂÌ˚È, χÚÓ‚˚È
bràzowozielony, matowy
πρσινο µπροτζου, µατ
bronz yeflili, mat
bronzovû zelená, matná
bronzzöld, matt
bronza zelena, mat
gelb, matt 15
yellow, matt
jaune, mat
geel, mat
amarillo, mate
amarelo, fosco
giallo, opaco
gul, matt
keltainen, himmeä
gul, mat
gul, matt
ÊÂÎÚ˚È, χÚÓ‚˚È
˝ó∏ty, matowy
κτρινο, µατ
sar›, mat
Ïlutá, matná
sárga, matt
rumena, mat
aluminium, metallic 99
aluminium, metallic
aluminium, métalique
aluminium, metallic
aluminio, metalizado
alumínio, metálico
alluminio, metallico
aluminium, metallic
alumiini, metallikiilto
aluminium, metallak
aluminium, metallic
‡Î˛ÏËÌË‚˚È, ÏÂÚ‡ÎÎËÍ
aluminium, metaliczny
αλουµινου, µεταλλικ
alüminyum, metalik
hliníková, metalíza
alumínium, metáll
aluminijum, metalik
eisen, metallic 91
steel, metallic
coloris fer, métalique
ijzerkleurig, metallic
ferroso, metalizado
ferro, metálico
ferro, metallico
järnfärg, metallic
teräksenvärinen, metallikiilto
jern, metallak
jern, metallic
ÒڇθÌÓÈ, ÏÂÚ‡ÎÎËÍ
˝elazo, metaliczny
σιδρου, µεταλλικ
demir, metalik
Ïelezná, metalíza
vas, metáll
Ïelezna, metalik
staubgrau, matt 77
dust grey, matt
gris poussière, mat
stofgrijs, mat
ceniciento, mate
cinzento de pó, fosco
grigio sabbia, opaco
dammgrå, matt
pölynharmaa, himmeä
støvgrå, mat
støvgrå, matt
ÒÂ˚È Ô˚ÎËÒÚ˚È, χÚÓ‚˚È
szary kurz, matowy
χρµα σκνησ, µατ
toz grisi, mat
prachovû ‰edá, matná
porszürke, matt
prah siva, mat
ocker, matt 88
ochre brown, matt
ocre, mat
oker, mat
ocre, mate
ocre, fosco
ocra, opaco
ockra, matt
okra (keltamulta), himmeä
okker, mat
oker, matt
Óı‡, χÚÓ‚˚È
ochra, matowy
χρα, µατ
koyu kavuniçi, mat
okrovû Ïlutá, matná
okker, matt
oker, mat
+
60 % 40 %
teerschwarz, matt 6
tar black, matt
noir tartre, mat
teerzwart, mat
negro alquitrán, mate
alcatrão, fosco
nero catrame, opaco
asfaltsvart, matt
tervanmusta, himmeä
tjæresort, mat
tjæresort, matt
ÒÏÓÎËÒÚÓ-˜ÂÌ˚È, χÚÓ‚˚È
czarny-smo∏a, matowy
µαρο πσσασ, µατ
katran siyah›, mat
dehtovû ãerná, matná
kátrányfekete, matt
ter ãrna, mat
rot, klar 731
red, clear
rouge, clair
rood, helder
rojo, claro
vermelho, claro
rosso, chiaro
röd, klar
punainen, kirkas
rød
rød
Í‡ÒÌ˚È
czerwieƒ
κκκινο, διαυγσ
k›rm›z›, fleffaf
ãervená, ãirá
piros, áttetszŒ
rdeãa, jasna
farblos, glänzend 1
clear, gloss
incolore, brillant
kleurloos, glansend
incoloro, brillante
incolor, brilhante
trasparente, lucente
färglös, blank
väritön, kiiltävä
farveløs, skinnende
klar, blank
·ÂÒˆ‚ÂÚÌ˚È, ·ÎÂÒÚfl˘ËÈ
bezbarwny, b∏yszczàcy
χρωµο, γυαλιστερ
renksiz, parlak
bezbarevná, lesklá
színtelen, fényes
brezbravna, bleskajoãa
seegrün, matt 48
sea green, matt
vert d’eau, mat
zeegroen, mat
verde mar, mate
verde-mar, fosco
verde lago, opaco
havsgrön, matt
merenvihreä, himmeä
havgrøn, mat
sjøgrønn, matt
ÁÂÎÂÌ˚È ÏÓÒÍÓÈ, χÚÓ‚˚È
zieleƒ morska, matowy
πρσινο λµνησ, µατ
göl yeflili, mat
mofiská zelená, matná
tengerzöld, matt
morsko zelena, mat
weiß, matt 5
white, matt
blanc, mat
wit, mat
blanco, mate
branco, fosco
bianco, opaco
vit, matt
valkoinen, himmeä
hvid, mat
hvit, matt
·ÂÎ˚È, χÚÓ‚˚È
bia∏y, matowy
λευκ, µατ
beyaz, mat
bílá, matná
fehér, matt
bela, mat
weiß, matt 5
white, matt
blanc, mat
wit, mat
blanco, mate
branco, fosco
bianco, opaco
vit, matt
valkoinen, himmeä
hvid, mat
hvit, matt
·ÂÎ˚È, χÚÓ‚˚È
bia∏y, matowy
λευκ, µατ
beyaz, mat
bílá, matná
fehér, matt
bela, mat
grau, matt 57
grey, matt
gris, mat
grijs, mat
gris, mate
cinzento, fosco
grigio, opaco
grå, matt
harmaa, himmeä
grå, mat
grå, matt
ÒÂ˚È, χÚÓ‚˚È
szary, matowy
γκρι, µατ
gri, mat
‰edá, matná
szürke, matt
siva, mat
+
90 % 10 %
+
90 %
+
90 % 10 %
weiß, matt 5
white, matt
blanc, mat
wit, mat
blanco, mate
branco, fosco
bianco, opaco
vit, matt
valkoinen, himmeä
hvid, mat
hvit, matt
·ÂÎ˚È, χÚÓ‚˚È
bia∏y, matowy
λευκ, µατ
beyaz, mat
bílá, matná
fehér, matt
bela, mat
karminrot, matt 36
carmin red, matt
rouge carmin, mat
karmijnrood, mat
carmín, mate
vermelho carmim, fosco
rosso carminio, opaco
karminröd, matt
karmiininpunainen, himmeä
karminrød, mat
karminrød, matt
Í‡ÒÌ˚È Í‡ÏËÌ, χÚÓ‚˚È
karminowy, matowy
κκκινο , µατ
lâl rengi, mat
krbovû ãervená, matná
kárminpiros, matt
‰minka rdeãa, mat
olivgrau, matt 66
olive grey, matt
gris olive, mat
olijfgrijs, mat
gris aceituna, mate
cinzento oliva, fosco
grigio oliva, opaco
olivgrå, matt
oliivinharmaa, himmeä
olivgrå, mat
olivengrå, matt
ÓÎË‚ÍÓ‚Ó-ÒÂ˚È, χÚÓ‚˚È
oliwkowoszary, matowy
γκρι ελισ, µατ
zeytin grisi, mat
olivovû ‰edá, matná
olívszürke, matt
olivasto siva, mat
beige, matt 89
beige, matt
beige, mat
beige, mat
beige, mate
bege, fosco
beige, opaco
beige, matt
beige, himmeä
beige, mat
beige, matt
·ÂÊ‚˚È, χÚÓ‚˚È
be˝owy, matowy
µπεζ, µατ
bej, mat
béÏová, matná
bézs, matt
beÏ (slonova kost), mat
75 % 25 %
eisen, metallic 91
steel, metallic
coloris fer, métalique
ijzerkleurig, metallic
ferroso, metalizado
ferro, metálico
ferro, metallico
järnfärg, metallic
teräksenvärinen, metallikiilto
jern, metallak
jern, metallic
ÒڇθÌÓÈ, ÏÂÚ‡ÎÎËÍ
˝elazo, metaliczny
σιδρου, µεταλλικ
demir, metalik
Ïelezná, metalíza
vas, metáll
Ïelezna, metalik
erdfarbe, matt 87
earth brown, matt
couleur terre, mat
aardkleur, mat
tierra colorante, mate
côr de terra, fosco
marrone terra, opaco
jordfärg, matt
maanvärinen, himmeä
jordfarve, mat
jordfarge, matt
ÁÂÏÎËÒÚ˚È, χÚÓ‚˚È
ziemisty, matowy
χρµα γησ, µατ
toprak rengi, mat
Ïlutavá, matná
földszínı, matt
barva zemlje, mat
silber, metallic 90
silver, metallic
argent, métalique
zilver, metallic
plata, metalizado
prata, metálico
argento, metallico
silver, metallic
hopea, metallikiilto
sølv, metallak
sølv, metallic
ÒÂ·ËÒÚ˚È, ÏÂÚ‡ÎÎËÍ
srebro, metaliczny
ασηµ, µεταλλικ
gümüfl, metalik
stfiíbrná, metalíza
ezüst, metáll
srebrna, metalik
teerschwarz, matt 6
tar black, matt
noir tartre, mat
teerzwart, mat
negro alquitrán, mate
alcatrão, fosco
nero catrame, opaco
asfaltsvart, matt
tervanmusta, himmeä
tjæresort, mat
tjæresort, matt
ÒÏÓÎËÒÚÓ-˜ÂÌ˚È, χÚÓ‚˚È
czarny-smo∏a, matowy
µαρο πσσασ, µατ
katran siyah›, mat
dehtovû ãerná, matná
kátrányfekete, matt
ter ãrna, mat
grau, matt 57
grey, matt
gris, mat
grijs, mat
gris, mate
cinzento, fosco
grigio, opaco
grå, matt
harmaa, himmeä
grå, mat
grå, matt
ÒÂ˚È, χÚÓ‚˚È
szary, matowy
γκρι, µατ
gri, mat
‰edá, matná
szürke, matt
siva, mat
+
60 % 40 %
+
90 % 10 %
10 %
Hellgrau, matt 76
Light grey, matt
Gris clair, mat
Lichtgrijs, mat
Gris claro, mate
Cinzento-claro, mate
Grigio chiaro, opaco
Ljusgrå, matt
Vaaleanharmaa, matta
Lysegrå, mat
Lysgrå, matt
ë‚ÂÚÎÓ-ÒÂ˚È, χÚÓ‚˚È
Jasnoszary, matowy
Γκρι ανοιχτ, µατ
Aç›k gri, mat
Világosszürke, matt
Svûtle ‰edivá, matná
Svetlosiva, brez leska
Hellgrau, matt 76
Light grey, matt
Gris clair, mat
Lichtgrijs, mat
Gris claro, mate
Cinzento-claro, mate
Grigio chiaro, opaco
Ljusgrå, matt
Vaaleanharmaa, matta
Lysegrå, mat
Lysgrå, matt
ë‚ÂÚÎÓ-ÒÂ˚È, χÚÓ‚˚È
Jasnoszary, matowy
Γκρι ανοιχτ, µατ
Aç›k gri, mat
Világosszürke, matt
Svûtle ‰edivá, matná
Svetlosiva, brez leska
+
mausgrau, matt 47
mouse grey, matt
gris souris, mat
muisgrijs, mat
gris ratón, mate
cinzento pardo, fosco
grigio topo, opaco
musgrå, matt
hiirenharmaa, himmeä
musegrå, mat
musegrå, matt
Ï˚¯ËÌÓ-ÒÂ˚È, χÚÓ‚˚È
myszaty, matowy
γκρι ποντικιο, µατ
fare grisi, mat
my‰í ‰edá, matná
egérszürke, matt
mi‰je siva, mat
Nicht enthalten
Not included
Non fourni
Behoort niet tot de levering
No incluido
Non compresi
Não incluído
Ikke medsendt
Ingår ej
Ikke inkluderet
Eivät sisälly
∆εν ονµπεριλαµβνεται
ç ÒÓ‰ÂÊËÚÒfl
Nem tartalmazza
Nie zawiera
Ni vsebovano
Içerisinde bulunmamaktadır
Není obsaÏeno
zur besseren Ausbalancierung mit einem Gewicht beschweren
Add weight for improved stability
Pour une mise en place correcte allourdir
Voor evenwicht gewicht aanbrengen
Colocar un peso para obtener un mejor equilibrado
Utilizar um peso para melhor balanceamento
Per un migliore bilanciamento metterci su un peso
belasta med en vikt för bättre balansering
paremmman tasapainon saavuttamiseksi kuormita painolla
Til bedre afbalancering vedhænges en vægt
For bedre avbalansering - belast med en vekt
‰Îfl ÎÛ˜¯Â„Ó ÓÚ·‡Î‡ÌÒËÓ‚‡ÌËfl ÔÓÎÓÊËÚ¸ „ÛÁ
dla lepszego wyrównowa˝enia obcià˝yç ci´˝arkiem
για την καλτερη αντιστθµιση τοποθετεστε να βροσ
Daha iyi dengelemek için bir a¤›rl›k koyun
Za úãelem lep‰ího vyváÏení zatíÏit závaÏím
a jobb kiegyenlítés érdekében egy nehezékkel ellátni
Zaradi bolj‰e ravnoteÏe postaviti kontrateÏo z tegom
Papierbild ausschneiden
Cut out paper picture
Découper la photo
Papiertekening uitknippen
Recortar la ilustración de papel
Cortar figura de papel
Ritagliare la figura di carta
Klipp ut fast pappersbilden
Leikkaa paperikuva irti ja liimaa kiinni
Papirbilledet skæres ud
Skjær ut papirbildet
ÅÛχÊÌÛ˛ ͇ÚËÌÍÛ ‚˚ÂÁ‡Ú¸ Ë Ì‡ÍÎÂËÚ¸
Wyciàç obrazek papierowy oraz przykleiç
κψτε τη φωτογραφα και κολλστε την
Ka¤›t resmi kesin ve yap›flt›r›n
Papírov˘ obrázek vystfiihnout a nalepit
a papírképet kivágni és felragasztani
Sliko na papirju izrezati in nalepiti
Nicht enthalten
Not included
Non fourni
Behoort niet tot de levering
No incluido
Non compresi
Não incluído
Ikke medsendt
Ingår ej
Ikke inkluderet
Eivät sisälly
∆εν ονµπεριλαµβνεται
ç ÒÓ‰ÂÊËÚÒfl
Nem tartalmazza
Nie zawiera
Ni vsebovano
Içerisinde bulunmamaktadır
Není obsaÏeno
bemalen
paint
peindre
beschilderen
pintar
pintar
dipingere
male
maalaa
male
måla
packpacËÚ¸
pomalowaç
Χρωµτισµα
boyamak
pomalovat
befesteni
poslikati

04288
PAGE 5
Nicht benötigte Teile
Parts not used
Pièces non utilisées
Niet benodigde onderdelen
Piezas no necesarias
Peças não utilizadas
Parti non usate
Inte använda delar
Tarpeettomat osat
Ikke nødvendige dele
Deler som ikke er nødvendige
çÂËÒÔÓθÁÓ‚‡ÌÌ˚ ‰ÂÚ‡ÎË
Elementy niepotrzebne
µη χρειαζοàµενα εξαρτܵατα
Gereksiz parçalar
Nepotfiebné díly
fel nem használt alkatrészek
Nepotrebni deli

04288
PAGE 6

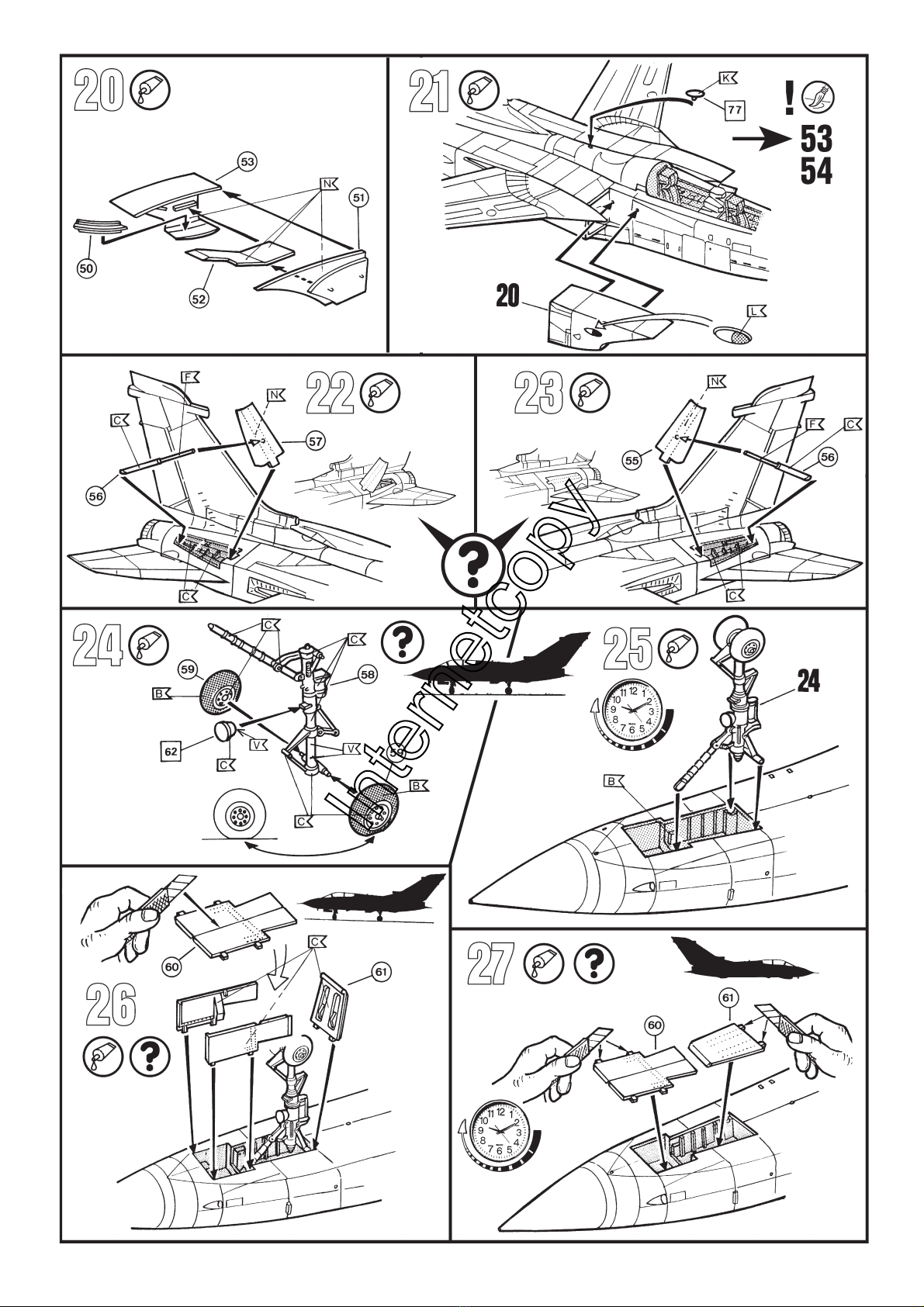

53/54 53/54

04288
PAGE 7

04288
PAGE 8

04288
PAGE 9

04288
PAGE 10

04288
PAGE 11

04288
PAGE 12
