FR
POMPE MULTICELLULAIRE SUBMERSIBLE 1200W
AVEC CONTROLEUR AUTOMATIQUE &FLOTTEUR INTEGRES
Manuel d’instructions et d’utilisation
EN
SUBMERSIBLE MULTISTAGE PUMP 1200W
WITH INTEGRATED AUTOMATIC CONTROL &FLOAT SWITCH
User and maintenance manual
IT
POMPA MULTICELLULARE SOMMERGIBILE 1200W
CON CONTROLLO AUTOMATICO &GALLEGIANTE INTEGRATI
Manuale di istruzioni e di manutenzione
Réf. / Art. Nr. : PRPVC1200AUTO / 511697
Imp. par / by: Ribimex S.A. –56 Route de Paris –FR-77340 Pontault-Combault
Imp. da: Ribimex Italia SRL –Via Igna 18 –IT-36010 Carrè (Vi)
[v1_2016-01-20]

Page 2/ 25
FR –Traduction des instructions d’origines
I. Nomenclature
II. Caractéristiques techniques
III. Consignes de sécurité
IV. Mise en route
V. Utilisation
VI. Entretien et Entreposage
AVERTISSEMENT:
Lire et assimiler ce manuel avant d’assembler ou d’utiliser ce produit.
Une utilisation incorrecte du produit pourrait causer de graves blessures et des dommages.
Conserver ce manuel pour pouvoir le consulter ultérieurement.
Attention: Ces pompes ne sont pas destinées aux piscines.
Dans aucun cas, elles ne doivent être utilisées pour le nettoyage ou 1'entretien des piscines.
Ces pompes ne sont pas destinées à pomper de l'eau potable.

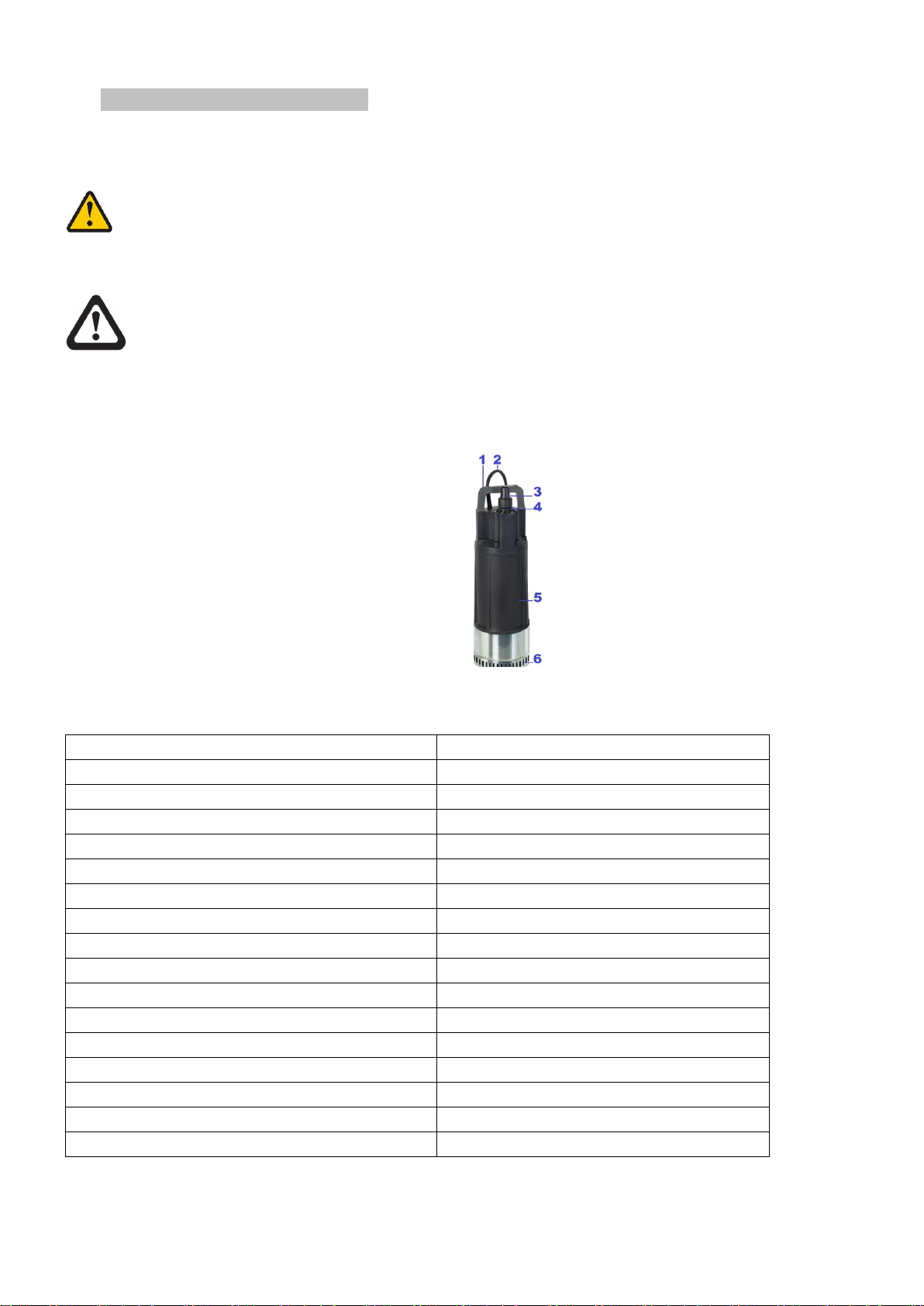

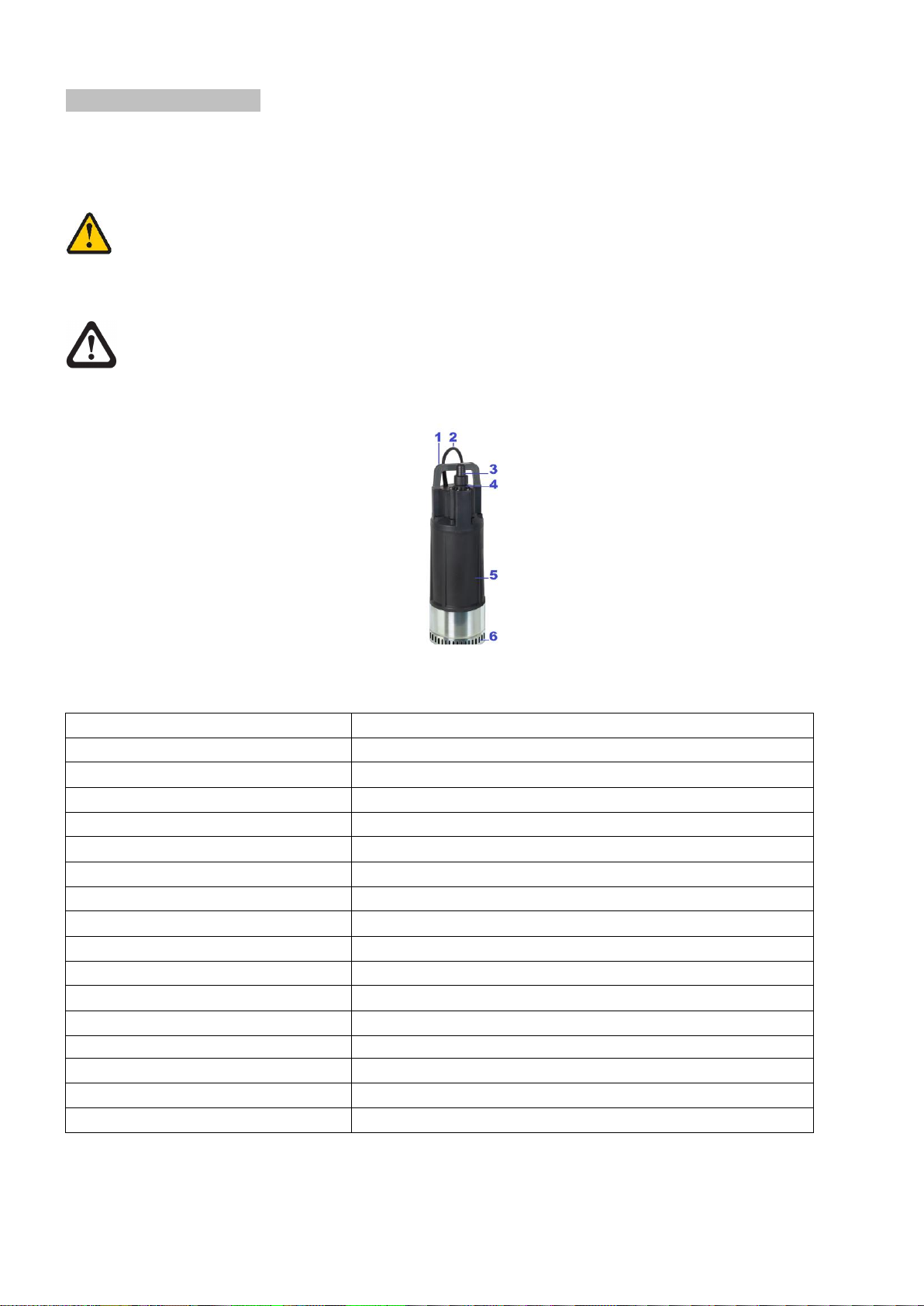

I. NOMENCLATURE
1- Poignée
2- Câble d’alimentation
3- Connecteur
4- Port sortie/refoulement
5- Corps de pompe
6- Trous d’aspiration
Fig.1
II. CARACTERISTIQUES
Description
Pompe multicellulaire submersible
Référence
PRPVC1200AUTO / 511696
Modèle / Type
CSP1200CINOX-H
Alimentation
230V ~ 50Hz
Puissance
1200W
Capacité de refoulement maxi
6000 l/h
Pression maxi
0,4 MPa (4 bar)
Hauteur de refoulement maxi
40 m
Profondeur d’immersion maxi
12 m
Hauteur min de liquide requise pour aspiration
40 mm
Hauteur résiduelle d’aspiration de liquide
40 mm
Diamètre maxi des particules
0,3 mm
Poids (env.)
9,80 kg
Température maxi du liquide
35°C
Diamètre sortie tuyau
G1”
Classe de protection
IPX8
Câble spécifications x longueur
H07RN8-F 3G1.0mm2x 15 m

Page 3/ 25
III. CONSIGNES DE SÉCURITÉ
Avant d’utiliser ce produit, veuillez lire et assimiler l’ensemble des consignes de sécurité.
Il convient de toujours suivre les consignes de sécurité afin de réduire les risques d’incendie, de choc
électrique, de blessures et de dommages.
3.1- Symboles
Signale un risque de blessures graves et/ou dommages et/ou de détérioration du produit
en cas de non-respect des consignes
Lire le mode d’emploi.
Tenir les personnes (spécialement les enfants) et animaux à distance du produit et de la
zone de travail.
Débrancher le produit de sa source d’alimentation avant toute opération d’entretien, de
nettoyage ou intervention sur le produit ; ou lorsque vous n’utilisez pas le produit.
Débrancher immédiatement le produit de sa source d’alimentation si le produit, le câble
d’alimentation ou prolongateur est endommagé ou coupé en cours d’utilisation.
Débrancher l’appareil par la prise. Ne pas tirer sur le câble.
Les produits électriques usagés ne doivent pas être jetés avec les déchets ménagers.
Déposer l’appareil en fin de vie à la déchetterie ou au centre de recyclage le plus proche.
Demander conseil aux autorités locales ou à votre déchetterie locale
3.2- LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CE PRODUIT
1. Garder l'aire de travail propre
Des aires de travail et des établis encombrés sont source d’accidents et de blessures.
2. Tenir compte de l'environnement de l'aire de travail
Garder l'aire de travail bien éclairée (lumière naturelle ou artificielle suffisante).
Garder l’aire de travail bien ventilée.
Ne pas utiliser le produit s'il y a risque d'incendie ou d'explosion (en présence de liquides, solides, ou gaz
inflammables).
3. Protection contre les chocs électriques
Eviter le contact du corps avec des surfaces reliées à la terre (par exemple tuyaux, radiateurs, tables de
cuisson, réfrigérateurs).
4. Garder les enfants éloignés
Ne pas laisser les spectateurs toucher le produit ou son câble d'alimentation ou la rallonge.
Il est recommandé de maintenir tous les spectateurs (spécialement les enfants) éloignés de produit et de
l'aire de travail.
L’appareil ne doit pas être laissé à la portée des enfants ou dans l’environnement des enfants. Ne laissez
jamais des enfants l’utiliser. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec
l’appareil.
5. Ranger le produit en état de repos
Lorsqu'il n’est pas utilisé, il est recommandé de ranger le produit dans des locaux secs, de le placer hors de
portée des enfants, soit en hauteur soit sous clef.
6. Ne pas forcer sur le produit
Le produit travaillera mieux et sera plus sûr à la vitesse et à l’usage pour lesquels il est prévu.
N'utilisez pas ce produit pour des travaux auxquels il n'a pas été destiné. Il exécutera mieux son travail et
d'une manière plus sûre, s'il est uniquement utilisé pour l'usage auquel il a été destiné.
7. Utiliser le produit approprié
Ne pas forcer des produits ou accessoires légers à effectuer des travaux normalement réalisés avec des

Page 4/ 25
produits plus lourds.
8. S'habiller correctement
Lors de l’installation, ne pas porter des vêtements amples ou des bijoux, ils peuvent être happés par des
parties en mouvement.
Porter une coiffe de protection pour maintenir les cheveux longs.
9. Utiliser des équipements de protection
Lors de l’installation, Porter des équipements de protection appropriés aux conditions et à
l’environnement de travail.
Le cas échéant, porter casque, lunettes de sécurité, protection auditive, masque anti-poussières, gants et
chaussures de protection pour réduire le risque de blessures lors de l’utilisation ou le maniement du produit.
10. Ne pas endommager le câble d'alimentation
Ne jamais porter le produit par le câble, ni tirer sur le câble pour l'enlever de la prise de courant.
Maintenir le câble éloigné des sources de chaleur, des parties grasses et des arêtes tranchantes. Vérifier
périodiquement le câble d'alimentation et, s'il est endommagé, le faire remplacer par un réparateur agréé.
Vérifier périodiquement les rallonges du câble d'alimentation et les remplacer si elles sont endommagées.
11. Ne pas présumer de ses forces
Toujours garder une position stable et un bon équilibre.
12. Entretenir le produit avec soin
Maintenir le produit propre pour une meilleure et plus sûre performance.
13. Déconnecter le produit
Quand il n’est pas utilisé, avant un entretien et pour changer les accessoires.
14. Eviter les démarrages intempestifs
S'assurer que l'interrupteur est en position arrêt avant de brancher à la source d’alimentation.
15. Utilisation de rallonge
Lorsque le produit est utilisé avec une rallonge, n'utiliser que des rallonges conçues et prévues pour
supporter le courant alimentant le produit.
16. Rester vigilant
Surveiller ce que vous faites. Faire preuve de bon sens.
Ne pas faire fonctionner le produit quand on est fatigué, sous l’influence de l’alcool, de médicaments ou de
drogues.
17. Vérifier les pièces endommagées
Avant d’utiliser ou de réutiliser le produit, il est recommandé de le vérifier soigneusement pour déterminer
s'il peut fonctionner correctement et remplir sa fonction.
18. Les interrupteurs défectueux doivent être remplacés par un service agréé.
Ne pas utiliser le produit si l'interrupteur ne commande plus ni l'arrêt ni la marche.
19. Avertissements
L'utilisation de tout accessoire, autre que ceux recommandés dans les instructions, peut présenter un risque
de blessures des personnes et animaux et de dommages aux biens.
L’utilisateur et/ou l’opérateur du produit sont seuls responsables des dommages et blessures causés aux
biens et aux personnes.
20. Faire réparer le produit par du personnel qualifié
Sauf indications contraires dans les instructions, il est recommandé de faire réparer correctement ou
remplacer, par un service agréé, toute pièce endommagée.
Le présent produit électrique est conforme aux règles de sécurité appropriées.
Il convient que les réparations soient effectuées uniquement par du personnel qualifié, en utilisant des
pièces détachées d'origine; autrement, il peut en résulter un danger pour l'utilisateur.
21. Remarques
Les consignes de sécurité et les instructions indiquées dans la présente notice ne sont pas en mesure
d'illustrer d'une manière exhaustive toutes les conditions et les situations qui peuvent se produire.

Page 5/ 25
L’utilisateur et/ou l’opérateur doivent utiliser le produit avec bon sens et prudence notamment en ce qui
concerne ce qui n’est pas indiqué dans ce manuel.
3.3- Consignes importantes sur l'utilisation de la pompe électrique
1. Familiarisez-vous avec les commandes de contrôles et l’utilisation du produit.
2. L’utilisation de ce produit est interdite aux enfants et adolescents non supervisés.
3. Seuls des adultes ayant reçu des instructions adéquates doivent utiliser ce produit.
Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes dont les capacités
physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience et de
connaissances, si elles ont reçu une surveillance ou instruction concernant l'utilisation de l'appareil d'une
manière sûre et comprennent les risques encourus.
- Les enfants ne doivent pas jouer avec l'appareil.
- Le nettoyage et l'entretien ne doit pas être effectué par des enfants sans surveillance.
4. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente
ou des personnes de qualification similaire afin d'éviter un danger.
Si le câble ou cordon prolongateur est détérioré ou endommagé en cours d’utilisation, retirer
immédiatement la fiche de la prise de courant. Ne pas toucher le câble ou le cordon avant que la fiche ne
soit retirée de la prise de courant.
5. Assurez-vous que le branchement électrique soit réalisé dans un local sec, à l’abri de l’eau
6. Avant le branchement, assurez-vous que la tension d’alimentation (secteur) corresponde à celle figurant
sur le produit (voir caractéristiques).
7. -
8. Ne pas diriger de jet d'eau directement vers l'appareil ou d'autres composants électriques! Danger de
mort par électrocution!
9. Placer la rallonge de telle manière qu'elle ne puisse entrer en contact avec un quelconque liquide.
10. Ne pas installer ou mettre en marche l’appareil si des personnes ou animaux se trouvent dans l’eau
(par exemple un bassin,…) ou en contact avec les tuyaux.
11. Ne pas laisser l'appareil sans surveillance. Débranchez la prise de courant pendant les périodes de
non-utilisations prolongées ou pendant une longue absence.
12. En règle générale, les réparations ne doivent être effectuées que par un électricien. Si des réparations
ne sont pas effectuées correctement, il y a un risque que du liquide 'entre dans les composants
électroniques de l'appareil.
13. Les symboles, étiquettes apposés sur l’appareil ne doivent pas être retirées ou recouverts. Si les
informations ne sont plus lisible, contacter votre revendeur pour obtenir de nouvelles étiquettes de
remplacement.
3.4- Recommandations et instructions de sécurité
1. La tension d'alimentation doit correspondre à celle indiquée sur l'étiquette des caractéristiques (230V ~
50Hz). N'utiliser aucun autre type d'alimentation.
2. La pompe doit être alimentée par un circuit comportant un dispositif à courant différentiel résiduel
(DDR) de courant différentiel de fonctionnement assigné n'excédant pas 30 mA.
Consulter un électricien qualifié.
3. Le câble d'alimentation doit être contrôlé périodiquement et avant chaque emploi pour vérifier qu'il ne
présente pas des signes de vieillissement ou de dommages.
Si la pompe n'est pas en bon état, ne pas l'utiliser, la faire réparer par un centre agréé.
4. Si une rallonge est utilisée, s'assurer qu'elle est homologuée. La garder éloignée des bords tranchants,
des sources de chaleur et des combustibles.
5. La prise mobile de la rallonge doit être du type 2 pôles + terre de 10-16A/250V, conformément aux
normes CEE.

Page 6/ 25
La section des conducteurs du câble doit être égale ou supérieure à 1 mm2.
Le câble ne doit pas être plus léger que les câbles de type H07 RN8-F.
6. Pour débrancher le câble d'alimentation du socle de prise de courant, le saisir toujours par la fiche.
Ne retirez pas la fiche de la prise de courant en tirant sur le câble mais en tirant sur la fiche.
7. Si la pompe est utilisée pour vider un bassin, celle-ci ne doit pas être utilisée lorsque des personnes sont
dans le bassin.
8. Lorsque la pompe est immergée, la manutention ne doit pas s'effectuer à l'aide du câble d'alimentation,
mais à l'aide d'un dispositif (ex. corde) raccordé à la poignée de transport.
9. Ne pas transporter ou suspendre la pompe par le câble d’alimentation ou le câble du flotteur. Utiliser la
poignée de transport prévue à cet effet.
10. DANGER ! Décharge électrique !
Au travers d’une fiche secteur découpée, l’humidité peut pénétrer dans la partie électrique par le câble
d’alimentation, et provoquer un court-circuit.
Ne jamais découper la fiche secteur (par ex. pour une traversée murale).
IV. MISE EN ROUTE
Avant toute intervention sur le produit, veillez à ce que le produit soit débranché de sa
source d’alimentation.
4.1- Déballage
- Retirez le produit de son emballage.
- Vérifiez que le produit ne présente de dégâts.
ATTENTION:
- La garantie ne couvre pas les accidents dus à une mauvaise installation. Cette pompe doit être installée
selon les normes en vigueur et par du personnel qualifié.
En cas de doute, nous vous conseillons de vous adresser à un électricien.
- La canalisation fixe à laquelle sera raccordée la pompe doit comporter un dispositif de séparation ayant
des contacts dont la distance d’ouverture est au moins égale à 3 mm sur tous les pôles.
- La hauteur manométrique totale ne doit pas excéder 40 m.
4.2- Branchement électrique
IMPORTANT ! Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son
service après-vente ou une personne de qualification similaire afin d’éviter un danger.
a) Vérifier que l’alimentation du secteur corresponde à celle annoncée sur la plaque signalétique.
b) Vérifier que le câble d’alimentation n’est pas endommagé. Le câble de raccordement doit être au
minimum un câble de type H07 RN8-F 3×1.0mm2(ou supérieur à 1mm2) (Phase, neutre et terre).
c) Raccorder la fiche du câble à une prise murale 10/16A munie d’un raccordement de terre.
d) Faites tourner la pompe pendant 2 à 3 secondes afin de faire un essai à vide de la pompe.
Ne pas faire fonctionner la pompe plus de 2 à 3 secondes à vide afin d’éviter une surchauffe excessive.
Cela provoquerait des dommages irrémédiables.
e) Débrancher la pompe de l’alimentation électrique (ôter la fiche de la prise murale), puis effectuer le
branchement du tuyau de refoulement, comme indiqué dans le paragraphe ci-dessous.
f) S’assurer que le branchement électrique soit protégé contre les projections, éclaboussures, et qu’il ne se
trouve pas dans l'eau.
h) En cas d’utilisation de rallonge, celle-ci doit avoir une section suffisante; veillez à dérouler
complètement les enrouleurs électriques.

Page 7/ 25
4.3- Branchement du tuyau de refoulement (non fourni)
a) Visser le raccord (3) sur le port de sortie (4) de la pompe (Fig.1).
b) Emmancher le tuyau de refoulement (non fourni) sur le raccord.
c) Ajouter un collier de fixation (non fourni) afin de parfaire l'étanchéité.
Notes : - Le tuyau de refoulement (non fourni) doit être d’un diamètre minimum de 25 mm et doit être
rigide pour éviter l’écrasement
- Afin d’éviter des fuites et obtenir le meilleur rendement, il est recommander de monter les
raccords à l’aide de Téflon.
Remarques : - Tous les composants de la ligne de refoulement doivent être résistant à la pression.
- Tous les composants de la ligne de refoulement doivent être installés par un professionnel
ou une personne qualifiée.
- Risque de blessure! Si les composants ne sont pas résistants à la pression ou s'ils sont mal
installés, la ligne de refoulement risque d'éclater en cours de fonctionnement, entrainant un
risque de blessure !
4.4- Mise en route
1. La pompe doit être positionnée verticalement: s'assurer qu'elle est stable pendant le fonctionnement.
2. Les trous d'aspirations ne devront jamais être obstrués. Il est donc préférable que la pompe ne soit pas
posée directement sur le sol, le fond du puits, du bassin ou de la cuve.
Utiliser par exemple, une brique pour supporter la pompe.
V. UTILISATION
5.1- Usage destiné :
1. Cette pompe pour eaux claires est une pompe submersible destinée à un usage domestique.
Elle n’est pas prévue pour des applications artisanales, industrielles et/ou commerciales (par ex. dans des
parcs publics, terrains de sport ;…)
2. La pompe est conçue pour des utilisations domestiques courantes telles que : jardinage, systèmes
d’arrosage ; lavage au jet ; pompage d’eau à partir d’un réservoir, d’une cuve, d’un puit…
Elle peut être employée pour assécher des locaux inondés d’eaux claires avec des particules en suspension
de taille inférieure à [voir tableau II]. Lorsqu’utiliser pour assécher des locaux (utilisation en vide cave
par exemple) il est recommandé de placer la pompe en dessous du niveau du sol.
3. La pompe est complètement submersible : la profondeur d'immersion ne doit pas dépasser [voir tableau
des caractéristiques techniques].
4. Cette pompe ne doit pas être utilisée :
- pour aspirer des liquides ou matières corrosives, inflammables/combustibles, explosives ou tout autre
liquide dangereux ; graisses et huiles ; eau de mer, eaux usées (par ex. : toilettes, industrielles, …)
- pour l’entretien des piscines, pour utilisation dans des bassins, fontaines, aquarium,…
- pour aspirer ou transférer de l’eau destinée à la consommation humaine ou tout autre liquide alimentaire.
5. La pompe ne doit pas être mise en œuvre pour des applications non indiquées dans le présent manuel.
Tout autre emploi, différent de celui indiqué dans ces instructions peut provoquer des dommages à la
pompe et présenter un sérieux danger pour l'utilisateur.
6. La température de l’eau claire aspirée ne doit pas dépasser 35°C.

Page 8/ 25
5.2- Utilisation - fonctionnement automatique
Brancher la pompe au secteur.
La pompe commence à fonctionner même s’il n'y a pas d'eau.
5.2.1- Présence d’eau
Voici les paramètres de fonctionnement pour cette pompe:
Après 10 secondes, en cas de manque d’eau ou lorsque le niveau d’eau est inférieur à 40mm, la pompe
cesse de fonctionner.
Puis la pompe essaie de détecter l'eau et de redémarrer de travail, si elle détecte la présence d’une eau
dont le niveau est supérieur à 40mm, la pompe redémarre.
Les paramètres de détection et tentative de redémarrage sont fixés comme suit:
au bout de 6 secondes (1 fois),
au bout de 30 secondes (1 fois),
au bout de 10 minutes (1 heure),
au bout de 1 heure (1 fois),
au bout de 5 heures (une fois),
au bout de 24 heures (1 heure),
si la pompe ne détecte pas d'eau, la pompe s’arrêtera automatiquement 10 secondes après redémarrage.
La pompe répète ce cycle toutes les 24 heures.
5.2.2- Paramètre de pression.
La pompe commence à fonctionner lorsque elle est reliée à l'électricité, si de l'eau est toujours détectée
après 10 secondes, la pompe continuera de fonctionner.
Lorsque la pression de la pompe atteint le réglage de la pression Max (la pression interne de la pompe est
plus 3.5-4.0bar), ou quand il n'y a pas d'eau qui sort du terminal, la pompe cesse de fonctionner
automatiquement.
Lorsque la pression de la pompe est inférieure au réglage de la pression Min. (la pression de la pompe
interne inférieure à 1,5 bar), la pompe commence à fonctionner à nouveau.
Attention !
Ne jamais faire fonctionner la pompe à vide (sans eau).
La pompe n’est pas prévue pour une utilisation en continue! (par ex. circulation d’eau)
La pompe submersible doit obligatoirement être immergée avant la mise en route.
Installer la pompe dans l'eau, puis laisser lui le temps d'évacuer l'air par la purge (bulles d'air) et seulement
après, vous pouvez la brancher.
Conseils d’utilisation
L’aspiration de sable ou d’autres matières abrasives provoque l’usure rapide et la baisse de performance de
la pompe. Ne pas utiliser la pompe dans ce type d’environnement.

Page 9/ 25
VI. ENTRETIEN ET ENTREPOSAGE
Avant toute intervention sur le produit, veillez à ce que le produit soit débranché de sa
source d’alimentation.
6.1- Entretien
- En hiver la pompe doit être soigneusement vidangée ou mise dans des conditions «hors gel».
- Procéder régulièrement au rinçage à l'eau claire de la pompe, y compris le circuit d'aspiration.
- Eviter le pompage de liquide contenant des matériaux abrasifs tel que du sable.
- Avant chaque remise en route, s'assurer du bon état de chaque partie de la pompe.
- Nettoyer les parties en matière plastique à l’aide d’un chiffon doux et propre.
- Ne pas utiliser de produit d'entretien agressif (solvants, détergents) ni d’éponge abrasive ni d’objets
tranchants ou pointus.
ATTENTION: Cette pompe est prévue pour de l'eau claire, et est équipé d'un filtre éponge dans sa partie
inférieure, pour filtrer les particules. Il est recommandé de nettoyer le filtre éponge régulièrement.
6.2- Dépannage
- Ne jamais chercher à démonter la pompe.
- Si nécessaire, la faire contrôler et dépanner par un centre agréé (consulter le revendeur).
6.3- Pannes et solutions possibles
Panne
Principale raison
Solution possible
La pompe ne démarre
pas
- La pompe n’est pas connectée à
l’alimentation électrique.
- Le flotteur ne démarre pas
- Vérifier l’alimentation électrique.
- Mettre le flotteur en position haute.
Pas de débit
- Filtre sale ou port d’aspiration obstrué.
- Tuyau de refoulement plié
- Nettoyé le filtre et/ou le port d’aspiration.
- Repositionner le tuyau correctement
La pompe ne s’arrête
pas
- Le flotteur ne se désactive pas
- Positionner la pompe à la verticale dans
l’eau
Débit faible
- Filtre sale ou port d’aspiration obstrué.
- eau sale ou abrasive
- Nettoyé le filtre et/ou le port d’aspiration.
- Nettoyer la pompe et remplacer les pièces
endommagées.
La pompe s’arrête
après un court temps
de fonctionnement
- Eau trop sale : le coupe circuit arrête la
pompe
- Eau trop chaude : le coupe circuit arrête
la pompe
- Débrancher et nettoyer la pompe.
- Assurez-vous que la température de l’eau
n’excède pas 35°C.
6.4- Entreposage
- Nettoyer la pompe.
- Il est recommandé de ranger le produit dans un local sec et aéré, de le placer hors de portée des enfants,
soit en hauteur soit sous clef.
6.5- Mise au rebut
- En fin de vie, ne pas jeter le produit avec les ordures ménagères ou dans l’environnement.
- Apporter le produit à une déchetterie ou à un centre de collecte des déchets des équipements électriques
et électroniques, ou renseignez-vous auprès de votre commune.
- Effectuer la mise au rebut du produit, des accessoires et de l'emballage conformément aux
réglementations locales relatives à la protection de l'environnement.

Page 10 / 25
EN - Original instructions
I. Parts List
II. Characteristics
III. Safety instructions
IV. Getting Started
V. Operation
VI. Maintenance and Storage
WARNING:
Carefully read this instruction manual before operating this appliance.
Incorrect operation may cause injury and/or damages.
Please keep this manual for future reference.
Warning: This pump is not intended for swimming pools.
Under no circumstances should it be used for the cleaning or maintenance of swimming pools.
This pump is not intended for pumping drinking water.
I. PARTS LIST
1- Handle
2- Power cord
3- Connector
4- Discharge port
5- Pump body
6- Suction port
Fig.1
II. CHARACTERISTICS
Description
Submersible multistage pump
Reference
PRPVC1200AUTO / 511696
Model / Type
CSP1200CINOX-H
Voltage & frequency
230V ~ 50Hz
Power
1200W
Max Delivery capacity
6000 l/h
Max. pressure
0,4 MPa (4 bar)
Max. delivery height
40 m
Max. submersion depth
12 m
Min. water level for operation
40 mm
Lowest suction level
40 mm
Particle size (max)
0,3 mm
Weight approx.
9.8 kg
Liquid temperature (max.)
35°C
Hose connection
G1”
Protection Class
IPX8
Power cord
H07RN8-F 3G1.0mm2x 15 m

Page 11 / 25
III. SAFETY INSTRUCTIONS
Before using this product, read and understand all safety instructions.
Always follow the safety instructions to minimize risk of damage to property, and to minimize any risk of
damages and injuries to persons and animals.
3.1- Symbols
Caution! Risk of injury and/or damage and/or deterioration of product in case of
non-compliance to safety requirements
Read the instructions manual.
Keep persons (esp. children) and animals away from product and working area
Disconnect product from its power source before maintenance, cleaning or any
intervention on product; or when you do not use product.
Disconnect product from its main power source, if product, power cable, or extension
cord is damaged or cut during operation.
Unplug product by pulling the plug. Do not pull the cable.
Do not dispose of this product with household rubbish.
Dispose of this product in the nearest recycle centre.
Please contact your local authority or local recycle centre for further information for its
safe disposal.
3.2- READALLTHE INFORMATION BEFORE OPERATINGTHE PRODUCT.
1. Keep work area clean
Cluttered areas and benches invite accidents and injuries.
2. Consider work area environment
Keep work area well lit (natural light or sufficient artificial lighting).
Keep work area well ventilated.
Do not use product where there is risk to cause fire or explosion (in the presence of flammable liquids,
solids or gas).
3. Guard against electric shock
Avoid body contact with earthed or grounded surfaces (e.g. pipes, radiators, ranges, refrigerators).
4. Keep children away
Do not let bystanders touch the product or its power cable or extension cord.
All bystanders (esp. children) should be kept away from product and work area.
Keep the product away from children or from their environment. Never allow children to operate the
appliance. Children should be supervised to ensure that they do not play with the appliance.
5. Store idle products
When not in use, product should be stored in a dry, high or locked up place, out of reach of children.
6. Do not force the product
It will do the job better and safer at the rate speed for which it is intended.
Do not use the product for purposes other than those for which it is intended. The product will do a better
and safer job if it is used only for the purposes it was designed for.
7. Use the right product
Do not force small products or attachments to do the job of a heavy duty product.
8. Dress properly
When installing, do not wear loose clothing or jewellery; they can be caught in moving parts.
Wear protecting hair covering to contain long hair.

Page 12 / 25
9. Use protective equipment
When installing, wear protective equipment appropriate to working conditions and work environment
Wear protective helmet, safety goggles, ear mufflers, face or dust mask, rubber gloves and non-skid
footwear to reduce the risk of personal injury during products use or manipulation.
10. Do not abuse the power cable
Never carry the product by the cable or yank it to disconnect it from the socket.
Keep the cable away from heat, oil and sharp edges.
Inspect product cable periodically and if damaged have it repaired by an authorized service facility.
Inspect extension cords periodically and replace, if damaged.
11. Do not overreach
When installing, keep proper footing and balance at all times.
12. Maintain product with care
Keep product clean for better and safer performance.
13. Disconnect product
When not in use, before servicing and when changing accessories.
14. Avoid unintentional starting
Ensure switch is off when plugging in.
Always ensure that a device which has been switched off cannot be restarted unintentionally
15. Use of extension leads
When product is used with extension cord, ensure that extension cord withstands product ratings.
If used outdoors, use only extension cords intended for outdoor use.
16. Stay alert
Watch what you are doing. Use common sense.
Do not operate product when you are tired, under the influence of alcohol, prescription medicines or drugs.
17. Check damaged parts
Before further use or reuse of the product, it should be carefully checked to determine that it will operate
properly and perform its intended function.
18. Defective switches or other part that is damaged should be properly repaired or
replaced by an authorized service centre. Do not use the product if the switch does not turn it on and off.
19. Warning
The use of any accessory or attachment, other than those recommended in this instruction manual, may
present a risk of injury to persons or animals and may cause damages.
The user and/or operator are responsible for any damages or injury caused to properties and/or persons.
20. Have your product repaired by a qualified person
Unless otherwise indicated in this instruction manual, repairs or replacement of any damaged part in an
authorized service centre is recommended.
This electric product is in accordance with the relevant safety requirements. Repairs should only be
carried out by qualified persons using original spare parts, otherwise this may result in considerable
danger to the user.
21. Remarks:
The safety precautions and instructions given in this manual are unable to cover in detail all the
conditions and situations that may arise.
The operator and/or user must use common sense and caution when operating the product especially for
any matters that are not referred in the above

Page 13 / 25
3.3- Special warnings when using the pump
1. Become familiar with the controls and the proper use of the equipment.
2. The use of this product by children, without adult supervision, is forbidden.
3. This appliance can be used by children aged from 8 years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand the hazards involved.
- children shall not play with the appliance.
- cleaning and user maintenance shall not be made by children without supervision
4. If the power cable is damaged, it must be replaced by the manufacturer, its after sales service or a
person with similar qualification in order to avoid any danger.
If the power cable or extension cord is damaged or cut during operation, immediately disconnect plug from
its main power source. Do not touch the cable or extension cord before unplugging from main power.
5. Make sure the electrical connection is carried out in a dry location, and protected from water.
6. Make sure that the power supply corresponds with the connection specifications of the device before it
is connected.
7. -
8. Do not aim the water jet directly toward the product or other electrical components! Mortal danger due
to electric shock!
9. Lay the extension cord in such a way that it cannot get into contact with the liquid being conveyed.
10. Do not install or tum on the product if there are persons or animals in the conveying medium. (e. g.
basin) or making contact with the conveying medium.
11. Do not leave the device unsupervised. Unplug the mains plug during periods of extended absence.
12. As a general rule, repairs are only to be carried out by an electrician. If repairs are performed
improperly, there is danger of liquid getting into the electronic components of the device.
13. Symbols affixed to the tool may not be removed or covered. Information on the product that is no
longer legible must be replaced immediately. Contact your dealer to get new labels.
3.4- Safety prescriptions
1. The supply voltage should correspond to that given on the description label (230V ~ 50Hz).
Do not use any other type of power supply.
2. The pump should be supplied by a circuit containing a residual current device (circuit breaker, RCD)
with a sensitivity not exceeding 30 mA.
Consult with a qualified electrician.
3. The supply cable should be checked periodically and before each use to see if there are any signs of
ageing or damage.
If the pump is not in good condition, do not use it. Have it repaired by an authorized centre.
4. If an extension is used, ensure that it is officially approved. Keep it well away from sharp edges, heat
sources and combustibles.
5. The plug-in connector for the extension should be of the 2 pole + earth type of 10-16A/250V, in
accordance with EEC standards.
The wire section in the cable should be equal to or greater than 1mm2.
The cable should not be lighter than cables of H07 RN8-F.
6. When disconnecting the power cable from the socket, always grip the plug itself and not the cable.
Do not remove the plug from the socket by pulling on the cable but by pulling on the plug.
7. If the pump is used for emptying a pond, it should not be used when there are people in the pond.
Similarly, to avoid accidents during pump operation: washing, swimming or domestic animals bathing is
strictly forbidden around the operating area.
8. When the pump is immersed, handling should not be carried out using the power cable, but using a
device (for ex. a rope) connected to the carrying handle

Page 14 / 25
9. Do not transport, carry or hang the pump by its cable, use the carrying handle.
10. DANGER! Electric Shock!
Moisture can penetrate into the electrical part of the power cord through a cut plug, and cause a short
circuit.
Never cut the plug (eg. For electrical installation through a wall).
IV. GETTING STARTED
Before any intervention on product, ensure that product is disconnected from its power
source.
4.1- Unpacking
- Remove product from its packaging.
- Check that product and accessories are not damage
WARNING!
- The warranty does not cover accidents due to improper installation. This pump must be installed in
accordance with local standards and by a qualified person (we recommend you to contact an electrician).
- The fixed pipeline that will connect the pump must include a separation device having contacts with the
opening distance of at least 3 mm in all poles.
- The total head must not exceed 40 m.
4.3- Electrical connection
IMPORTANT! If the power cable is damaged, it must be replaced by the manufacturer, its after sales
service or a person with similar qualification in order to avoid any danger.
a) Make sure that the power supply corresponds with the connection specifications of the device (see
rating label).
b) Check that the power cable is not damaged. The cable must be at least one cable H07 RN8-F
3×1.0mm2(or exceed 1mm2) (line, neutral and earth).
c) Connect plug to a wall socket 10/16A fitted with a ground connection.
d) Turn the pump for 2 to 3 seconds to perform a dry run of the pump.
Do not operate the pump without water for more than 2 to 3 seconds to avoid overheating. This will cause
permanent damage.
e) Disconnect the pump from the power supply (remove the plug from the wall socket), and then proceed
with delivery/discharge line connection, as described in the following paragraph.
f) Ensure that the electrical connection is protected against water splashing.
g) When operating outdoors, the electrical connections must be splash-proof; they must not lie in water.
h) Extension cords must have sufficient wire cross section; cable drums must be complete unwound.
4.3- Connecting the discharge line (not supplied)
a) Screw the connector (4) provided onto the pump outlet (Fig.1).
b) Wedge the discharge hose (not supplied) on to the connector.
c) Add a fixing collar (hose clamp not supplied) to complete the seal.

Page 15 / 25
Notes: - The discharge hose (not supplied) must have a minimum diameter of 25 mm and must be rigid
and kink resistant to prevent crushing.
- To avoid leakages in the delivery line and get the best performance, ensure to seal the fittings
with Teflon.
Remarks: - All components of the discharge line must be compression-proof.
- All components of the discharge line must be professionally installed
- If the components are not compression-proof or if they are improperly installed, the pressure
line could burst during operation. Risk of injury from liquid spurting out!
4.4- Start-up
1. The pump must be installed in a vertical position: ensure that it is stable during operation.
2. The suction holes must never be obstructed. It is therefore preferable that the pump should never be
placed directly on the ground or on the bottom of the well, pond or vessel.
For example, use a brick to support the pump.
V. OPERATION
5.1- Intended use
1. This clear water pump is a submersible pump intended for domestic use.
The pump is not intended for artisanal, industrial and/or commercial uses (for ex. Public parks, sports
grounds …)
2. The pump is designed for routine household uses such as gardening, irrigation systems, pumping water
from tanks, well...
It can be used to suck up clear water from flooded premises with particles in suspension that are less than
[see table II] in diameter. When used to dry out premises (for ex. cellar draining) it is recommended to
place the pump below floor level.
3. The pump is fully submersible: the immersion depth must not exceed [see table II].
4. The pump should not be used for:
- for sucking up liquids or materials that are corrosive, flammable/combustible, explosive r any other
dangerous liquid; fats, oils, sea water, dirty water and waste water (e.g. from toilet, industrial…)
- for swimming pool cleaning; in fountains or aquariums…
- for pumping or transferring water intended for human consumption or any other food liquids.
5. The pump must not be used for operations not described in this manual.
Any other use, other than that described in the instructions, is likely to damage the pump and to put the user
in serious danger.
6. The temperature of clear water sucked up should not exceed 35°C.
5.2- Operation - automatic functioning mode
Connect pump to mains power.
As this pump is an automatic water pump, it starts operating as soon as it is connected to the electricity
supply, even when there is no water.

Page 16 / 25
5.2.1- Water parameters
Here are the operating settings for this pump:
After 10 seconds, in the condition of no water or when water level is below 40mm, the pump stops
operating.
Then the pump will try to detect the presence of water and restart working, if it detects any water which
level is higher than 40mm, the pump will re-start
The re-start up settings are as follow:
After 6 seconds (1 time),
After 30 seconds (1 time),
After 10 minutes (1 time),
After 1 hour (1 time),
After 5 hours (1 time),
After 24 hours (1 time),
If the pump does not detect water, the pump will stop automatically 10 seconds after the re-start up.
After 24 hours, the pump will repeat over the same re-start up and stop cycle.
5.2.2- Pressure parameters
The pump starts operating as soon as it is connected to the electricity supply, when water is still detected
after 10 seconds, the pump will keep operating.
When the pump pressure reaches the Max pressure setting (the internal pump pressure is over 3.5-4.0bar),
or when there is no water coming out from the outlet, the pump stops working automatically.
When the pump pressure is lower than the Min. pressure setting (the internal pump pressure is lower than
1.5 bar), the pump starts operating again.
Warning!
Never operate the pump without water (dry running).
The pump is not designed for continuous operation! (e.g. continuous water circulating operation).
The submersible pump must be immersed before switching on.
Place pump into water, then let it purge the air (air bubbles) then only you can connect it.
Important advice
Sand and other abrasive substances increase wear and tear and reduce the pump's performance.
Do not use the pump in such environment.
VI. MAINTENANCE AND STORAGE
Before any intervention on product, ensure that product is disconnected from its power source.
6.1- Maintenance
- In winter, the pump must be carefully drained or placed in “frost” protected condition.
- Regularly rinse with clear water pump, including the suction line.
- Avoid pumping liquid containing abrasive materials such as sand.
- Before restarting, make sure of the good condition of every part of the pump.
- Clean plastic parts with a clean, soft cloth.
- Do not use aggressive cleaning product (solvents, detergents) or abrasive sponges or sharp or pointed
objects.
ATTENTION: This pump is intended for clean water and is equipped with a filter sponge, in the bottom,
to filtrate the particles. It is therefore recommended that the filter sponge be cleaned very often.

Page 17 / 25
6.2- Breakdown
- Never attempt to dismantle the pump.
- If necessary, have it checked and repaired by an authorized centre (consult your dealer).
6.3- Trouble shooting
Incidents
Causes
Remedies
Pump does not start
-Power supply not connected
-Floater does not switch
-Check power supply
-Raise position of floating switch
No flow
-Inlet sieve is clogged
-Pressure hose in bent
-Clean inlet sieve water jet
-Reset hose
Pump does not switch
off
-Floater cannot sink down
- Place pump vertically underwater
Insufficient flow
-Inlet sieve is clogged
-Reduced pumping capacity by dirty and
abrasive water
-Clean inlet sieve
-Clean pump and replace worn-out parts
Pump switches of
after short operating
period
- Dirty water: thermal cut-out stops pump
- Water too hot: thermal cut-out stops
pump
-Remove mains plug. Clean pump and shaft
-Make sure that a water temperature of
max.35℃is not exceed
6.4- Storage
- Clean the pump.
- Pump must be stored in a dry, ventilated location. Always lock up product and keep out of reach of
children.
6.5- Disposal
- Do not dispose the product with household garbage. Do not throw into the environment.
- Dispose of the product in a collection centre for waste of electrical and electronic equipment, or a waste
drop-off centre; or seek advice from your local municipality.
- Disposal of the product, accessories and packaging should be carried out according to local regulations
governing environment protection.

Page 18 / 25
IT - Traduzione delle istruzioni originali
I. Elenco componenti
II. Caratteristiche
III. Istruzioni di sicurezza
IV. Per iniziare
V. Funzionamento
VI. Pulizia e Conservazione
AVVERTENZA:
Leggere attentamente questo manuale di istruzioni prima di utilizzare l'attrezzo.
Il funzionamento non corretto può causare lesioni e/o danni.
Conservare il presente manuale per futuri consulti.
Awertenza! Questa pompa non é destinata alla piscine.
Non deve assolutamentc essere utilizzatti per la pulizia ed altre operazioni di manutenzione
delle piscine.
Questa pompa non é prevista per il pompaggio dell'acqua di consume
I. ELENCO COMPONENTI
1- Maniglia
2- Cavo elettrico
3- Connettore
4- Bocca di scarico
5- Corpo pompa
6- Fori di aspirazione
Fig.1
II. CARATTERISTICHE
Descrizione
Pompa multicellulare sommergibile
Articolo
PRPVC1200AUTO / 511696
Modello
CSP1200CINOX-H
Tensione di Alimentazione
230V ~ 50Hz
Potenza
1200W
Capacita di scarico
6000 l/h
Pressione max.
0,4 MPa (4 bar)
Altezza max. di scarico
40 m
Profondita di immersione max.
12 m
Altezza mini di liquidi per aspirazione
40 mm
Altezza di aspirazione più basso
40 mm
Diametro max. di particelle
0,3 mm
Peso (ca.)
9,80 kg
Temperatura max. del liquido
35°C
Diametro raccordo
G1”
Classe di protezione
IPX8
Cavo elettrico specifiche tecniche & lunghezza
H07RN8-F 3G1.0mm2x 15 m

Page 19 / 25
III. ISTRUZIONI DI SICUREZZA
Prima di utilizzare questo prodotto, leggere tutte le istruzioni di sicurezza e assicurarsi di averle
comprese.
Attenersi sempre alle istruzioni di sicurezza per evitare qualsiasi rischio di danni, lesioni, scariche
elettriche e incendio; di ferite e di danni.
3.1- Simboli
Attenzione! Rischio di lesioni e/o danni e/o deterioramento dell'attrezzo in caso di non
conformità ai requisiti di sicurezza.
Leggere il manuale d'istruzioni.
Tenere persone (esp bambini) e animali lontani dal prodotto e dall'area di lavoro
Staccare il prodotto della sua alimentazione prima di qualsiasi operazione di cura, di
pulizia o intervento sul prodotto; o quando non utilizzate il prodotto
Scollegare il cavo elettrico se il cavo o il prodotto si danneggia durante l'uso.
Scollegare il prodotto estraendo la spina dalla presa. Non tirare il cavo.
Non smaltire questo attrezzo come normale rifiuto urbano. Gli attrezzi
contrassegnati da questo simbolo devono essere adeguatamente smaltiti in modo da
assicurarne il riciclaggio. Contattare l'ente locale preposto o l'azienda incaricata per
ulteriori informazioni sul metodo sicuro di smaltimento.
3.2- LEGGERE TUTTE LE INFORMAZIONI PRIMADI UTILIZZARE ILPRODOTTO.
1. Mantenere in ordine l'area di lavoro.
Il disordine nell’area di lavoro aumenta il rischio di incidenti.
2. Tenere conto dei fattori circostanti di influenza
Accertarsi che l’illuminazione sia buona (luce del sole o illuminazione artificiale).
Non utilizzare gli prodotto in atmosfere esplosive (in prossimità di liquidi combustibili o gas.)
3. Proteggersi dal rischio di folgorazione.
Evitare il contatto del corpo con parti messe a terra (es. tubi, radiatori, fornelli o frigoriferi).
4. Tenere gli prodotto lontano dai bambini
Non lasciare che altre persone tocchino l’utensile o il cavo
Tenere tutti persone (esp bambini) lontani del prodotto i dall’area di lavoro.
Tenere il prodotto fuori dalla portata dei bambini e in ogni caso lontano da ambienti frequentati da essi.
Non lasciare che i bambini utilizzino l'attrezzo. I bambini devono essere controllati per garantire che non
giochino con l'apparecchio.
5. Riporre gli utensili in un luogo sicuro.
Gli utensili non utilizzati devono essere conservati in una stanza asciutta e chiusa a chiave, non
accessibile ai bambini.
6. Non sovraccaricare l’utensile.
Il lavoro sarà migliore e più sicuro, se si rispetta la gamma di applicazione specificata.
7. Utilizzare l’utensile corretto.
Non usare utensili o accessori troppo deboli per lavori pesanti.
8. Indossare abbigliamento da lavoro adeguato.
Durante l’impianto, non indossare abiti ampi o gioielli (possono impigliarsi nelle parti in movimento).
Se si hanno i capelli lunghi, indossare un casco.
9. Usare indumenti di sicurezza.

Page 20 / 25
Durante l’impianto, indossare indumenti adeguati dei fattori circostanti dall’area di lavorro.
Usare casco, occhiali di sicurezza, protezione uditiva, maschera antipolvere, guanti e scarpe di protezione
per ridurre il rischio di ferite in occasione dell'utilizzo o l'uso del prodotto.
10. Non dannegiare il cavo.
Non trasportare l’utensile per il cavo e non utilizzarlo per estrarre la spina dalla presa.
Proteggere il cavo da calore, olio e bordi affilati.
Verificare periodicamente il cavo d'alimentazione e, se è danneggiato, farlo sostituire da un riparatore
autorizzato.
Verificare periodicamente le prolunghe del cavo d'alimentazione e sostituirle se sono danneggiate.
Se la spina o il cavo di alimentazione risultano danneggiati devono essere sostituiti con un gruppo
completo identico a quello originale.
11. Non distendersi troppo oltre l’area in cui si sta.
Evitare posture anomale. Accertarsi di avere una posizione eretta sicura e mantenersi sempre bene in
equilibrio.
12. Avere cura degli prodotto
Tenere gli prodotto pronti per l’uso e puliti, per lavorare bene e in sicurezza.
13. Togliere sempre la spina.
Togliere sempre la spina quando l’apparecchio non è in uso, prima della manutenzione e durante il
cambio degli utensili.
14. Evitare il funzionamento/l’avvio accidentale del dispositivo.
Accertarsi che l’interruttore sia spento quando il dispositivo è collegato alla rete principale.
15. Uso delle prolunghe
Quando l'attrezzo è utilizzato con un'estensione, utilizzare soltanto estensioni concepite e previste per
sopportare la corrente che alimenta l'attrezzo
16. Fare sempre attenzione.
Guardare quello che si fa. Procedere con giudizio.
Non utilizzare l’utensile se non si è concentrati, si è stanchi o sotto l'influenza di alcol, medicinali o
droghe.
17. Controllare che il dispositivo non sia danneggiato.
Prima di continuare ad utilizzare l’utensile, controllare attentamente che non ci siano danni e che i
dispositivi di protezione funzionino correttamente.
18. Anche l’interruttore, se danneggiato, deve essere sostituito da un’officina di assistenza.
Non utilizzare mai utensili i cui interruttori non possono essere accesi o spenti.
19. Avvertenza
L’uso di accessori diversi da quelli consigliati nelle istruzioni sul funzionamento può comportare il
rischio di lesioni alla persona ed animali e di danni ai beni
L'utente e/o l'operatore dell'attrezzo sono soli responsabili dei danni e ferite causati ai beni ed alle
persone.
20. Le riparazioni devono essere eseguite solo da un elettricista qualificato.
Parti danneggiati devono essere riparati o sostituiti da un’officina di assistenza, se non diversamente
indicato nelle istruzioni sul funzionamento.
Questo prodotto è conforme alle relative norme di sicurezza.
Le riparazioni possono essere eseguite solo da un elettricista specializzato. Altrimenti l’operatore può
subire incidenti.
Per la propria sicurezza è necessario utilizzare solo accessori e dispositivi aggiuntivi specificati nelle
istruzioni sul funzionamento o consigliati dal produttore dell’utensile.
21. Osservazioni
Le consegne di sicurezza e le istruzioni indicate nella presente istruzioni non sono in grado di illustrare in
modo esauriente tutte le condizioni e le situazioni che possono prodursi. L'utente e/o l'operatore devono
