Ribimex Ribiland PRMCA5AUTOV Operating instructions

Page 1 / 4

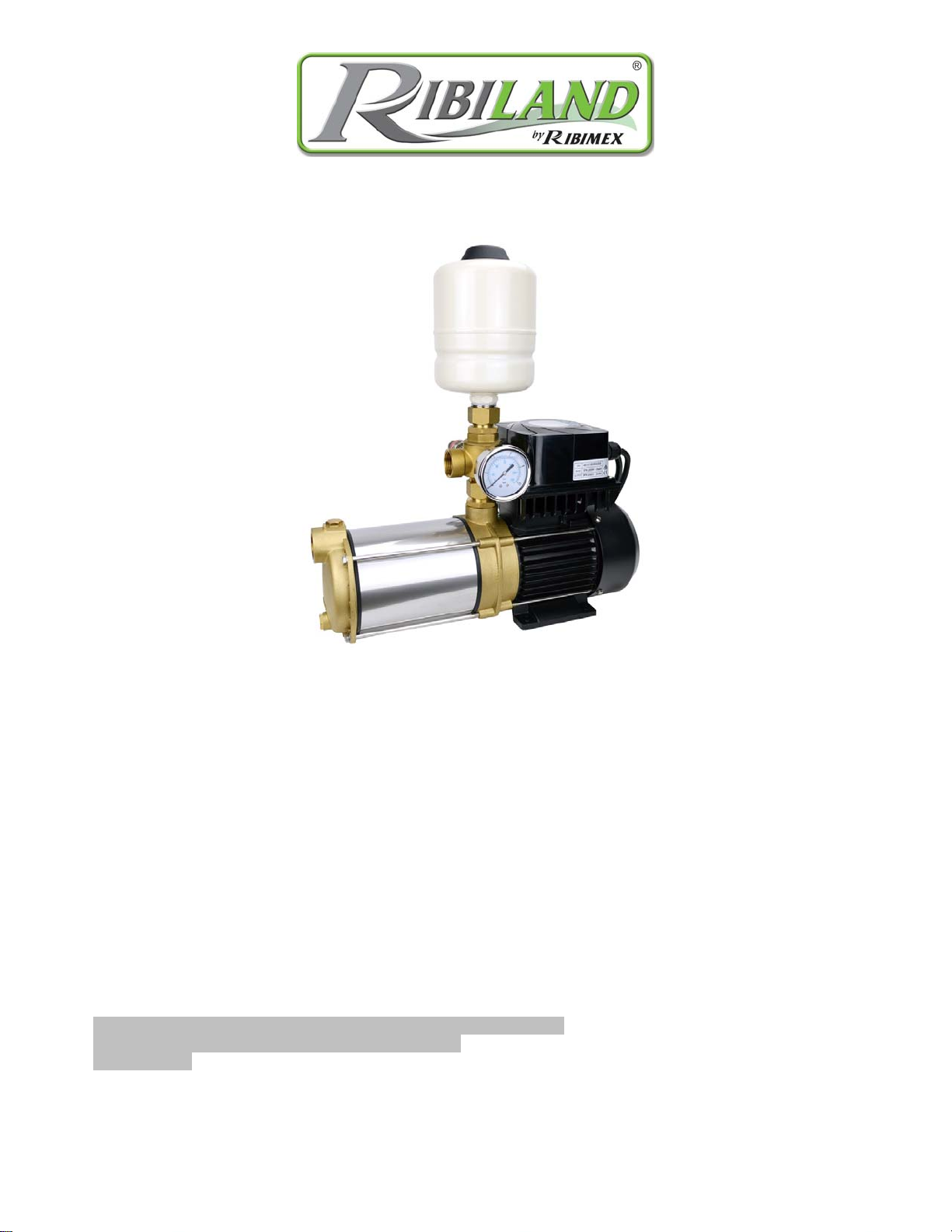

FR POMPE MULTICELLULAIRE &VFD
Manuel d’instructions et d’utilisation
EN MULTISTAGE WATER PUMP WITH VFD
User and maintenance manual







Imppar/by:RibimexS.A.–56RoutedeParis–FR‐77340Pontault‐Combault
Impda:RibimexItaliaSRL–ViaIgna18–IT‐36010Carrè(Vi)
[v1_2018‐12‐06]

Page 2 / 4
FR–Traductiondesinstructionsd’origine
I. Nomenclature
II. Caractéristiques techniques III. Consignes de sécurité IV. Mise en route V. Utilisation VI. Entretien et Entreposage
AVERTISSEMENT :
Lire et assimiler ce manuel avant d’assembler ou d’utiliser ce produit.
Une utilisation incorrecte du produit pourrait causer de graves blessures et des dommages.
Conserver ce manuel pour pouvoir le consulter ultérieurement.
Attention : Ces pompes ne sont pas destinées aux piscines.
Dans aucun cas, elles ne doivent être utilisées pour le nettoyage ou 1'entretien des piscines.
Ces pompes ne sont pas destinées à pomper de l'eau potable.

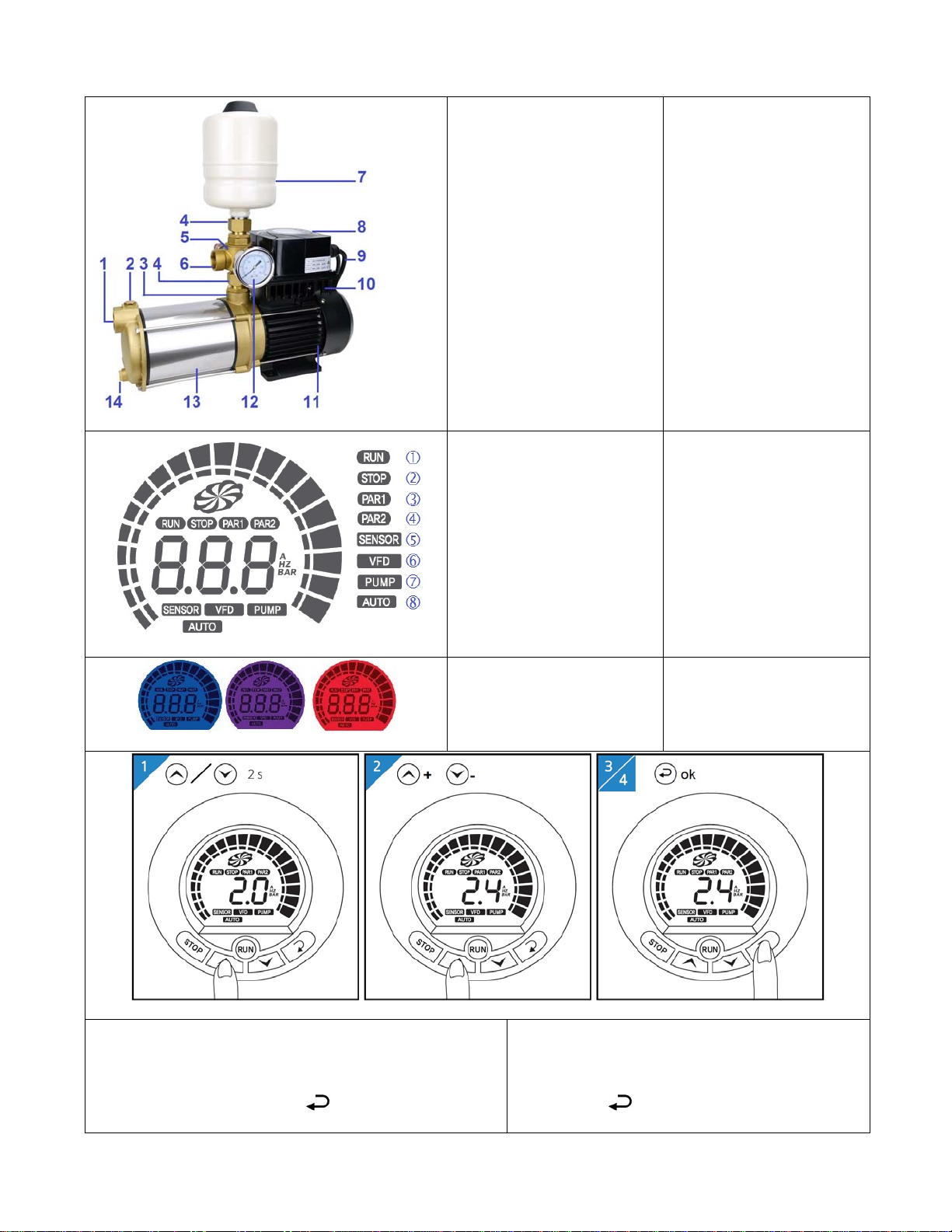

I. NOMENCLATURE Voir Figure 1
II. CARACTÉRISTIQUES Voir tableau 1
III. CONSIGNES DE SÉCURITÉ
Avant d’utiliser ce produit, veuillez lire et assimiler l’ensemble des consignes de sécurité.
Il convient de toujours suivre les consignes de sécurité afin de réduire les risques d’incendie,
de choc électrique, de blessures et de dommages.
Symboles
Signale un risque de blessures graves et/ou dommages et/ou de détérioration du
produit en cas de non respect des consignes
Lire le mode d’emploi.
Tenir les personnes (spécialement les enfants) et animaux à distance du produit et de
la zone de travail.
Débrancher le produit de sa source d’alimentation avant toute opération d’entretien,
de nettoyage ou intervention sur le produit ; ou lorsque vous n’utilisez pas le produit.
Débrancher immédiatement le produit de sa source d’alimentation si le produit, le
câble d’alimentation ou prolongateur est endommagé ou coupé en cours d’utilisation.
Débrancher l’a
pp
areil
p
ar la
p
rise. Ne
p
as tirer sur le câble.
Les produits électriques usagés ne doivent pas être jetés avec les déchets ménagers.
Déposer l’appareil en fin de vie à la déchetterie ou au centre de recyclage le plus
proche. Demander conseil aux autorités locales ou à votre déchetterie locale

Page 3 / 4
3.1- LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CE PRODUIT
1. Garder l'aire de travail propre
Des aires de travail et des établis encombrés sont source d’accidents et de blessures.
2. Tenir compte de l'environnement de l'aire de travail
Garder l'aire de travail bien éclairée (lumière naturelle ou artificielle suffisante).
Garder l’aire de travail bien ventilée.
Ne pas utiliser le produit s'il y a risque d'incendie ou d'explosion (en présence de liquides, solides, ou gaz
inflammables).
3. Protection contre les chocs électriques
Eviter le contact du corps avec des surfaces reliées à la terre (par exemple tuyaux, radiateurs, tables de cuisson,
réfrigérateurs).
4. Garder les enfants éloignés
Ne pas laisser les spectateurs toucher le produit ou son câble d'alimentation ou la rallonge.
Il est recommandé de maintenir tous les spectateurs (spécialement les enfants) éloignés de produit et de l'aire
de travail.
L’appareil ne doit pas être laissé à la portée des enfants ou dans l’environnement des enfants. Ne laissez jamais
des enfants l’utiliser. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
5. Ranger le produit en état de repos
Lorsqu'il n’est pas utilisé, il est recommandé de ranger le produit dans des locaux secs, de le placer hors de
portée des enfants, soit en hauteur soit sous clef.
6. Ne pas forcer sur le produit
Le produit travaillera mieux et sera plus sûr à la vitesse et à l’usage pour lesquels il est prévu.
N'utilisez pas ce produit pour des travaux auxquels il n'a pas été destiné. Il exécutera mieux son travail et d'une
manière plus sûre, s'il est uniquement utilisé pour l'usage auquel il a été destiné.
7. Utiliser le produit approprié
Ne pas forcer des produits ou accessoires légers à effectuer des travaux normalement réalisés avec des
produits plus lourds.
8. S'habiller correctement
Lors de l’installation, ne pas porter des vêtements amples ou des bijoux, ils peuvent être happés par des parties
en mouvement.
Porter une coiffe de protection pour maintenir les cheveux longs.
9. Utiliser des équipements de protection
Lors de l’installation, Porter des équipements de protection appropriés aux conditions et à l’environnement de
travail.
Le cas échéant, porter casque, lunettes de sécurité, protection auditive, masque anti-poussières, gants et
chaussures de protection pour réduire le risque de blessures lors de l’utilisation ou le maniement du produit.
10. Ne pas endommager le câble d'alimentation
Ne jamais porter le produit par le câble, ni tirer sur le câble pour l'enlever de la prise de courant.
Maintenir le câble éloigné des sources de chaleur, des parties grasses et des arêtes tranchantes. Vérifier
périodiquement le câble d'alimentation et, s'il est endommagé, le faire remplacer par un réparateur agréé.
Vérifier périodiquement les rallonges du câble d'alimentation et les remplacer si elles sont endommagées.
11. Ne pas présumer de ses forces
Toujours garder une position stable et un bon équilibre.
12. Entretenir le produit avec soin
Maintenir le produit propre pour une meilleure et plus sûre performance.
13. Déconnecter le produit
Quand il n’est pas utilisé, avant un entretien et pour changer les accessoires.
14. Eviter les démarrages intempestifs
S'assurer que l'interrupteur est en position arrêt avant de brancher à la source d’alimentation.
15. Utilisation de rallonge
Lorsque le produit est utilisé avec une rallonge, n'utiliser que des rallonges conçues et prévues pour supporter
le courant alimentant le produit.
16. Rester vigilant
Surveiller ce que vous faites. Faire preuve de bon sens.

Page 4 / 5
Ne pas faire fonctionner le produit quand on est fatigué, sous l’influence de l’alcool, de médicaments ou de
drogues.
17. Vérifier les pièces endommagées
Avant d’utiliser ou de réutiliser le produit, il est recommandé de le vérifier soigneusement pour déterminer s'il
peut fonctionner correctement et remplir sa fonction.
18. Les interrupteurs défectueux doivent être remplacés par un service agréé.
Ne pas utiliser le produit si l'interrupteur ne commande plus ni l'arrêt ni la marche.
19. Avertissements
L'utilisation de tout accessoire, autre que ceux recommandés dans les instructions, peut présenter un risque de
blessures des personnes et animaux et de dommages aux biens.
L’utilisateur et/ou l’opérateur du produit sont seuls responsables des dommages et blessures causés aux biens
et aux personnes.
20. Faire réparer le produit par du personnel qualifié
Sauf indications contraires dans les instructions, il est recommandé de faire réparer correctement ou remplacer,
par un service agréé, toute pièce endommagée.
Le présent produit électrique est conforme aux règles de sécurité appropriées.
Il convient que les réparations soient effectuées uniquement par du personnel qualifié, en utilisant des pièces
détachées d’origine ; autrement, il peut en résulter un danger pour l'utilisateur.
21. Remarques
Les consignes de sécurité et les instructions indiquées dans la présente notice ne sont pas en mesure d'illustrer
d'une manière exhaustive toutes les conditions et les situations qui peuvent se produire.
L’utilisateur et/ou l’opérateur doivent utiliser le produit avec bon sens et prudence notamment en ce qui
concerne ce qui n’est pas indiqué dans ce manuel.
3.2- Consignes importantes sur l'utilisation de la pompe électrique
1. Familiarisez-vous avec les commandes de contrôles et l’utilisation du produit.
2. L’utilisation de ce produit est interdite aux enfants et adolescents non supervisés.
3. Seuls des adultes ayant reçu des instructions adéquates doivent utiliser ce produit.
Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes dont les capacités physiques,
sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience et de connaissances, si elles ont
reçu une surveillance ou instruction concernant l'utilisation de l'appareil d'une manière sûre et comprennent les
risques encourus.
- Les enfants ne doivent pas jouer avec l'appareil.
- Le nettoyage et l'entretien ne doit pas être effectué par des enfants sans surveillance.
4. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou
des personnes de qualification similaire afin d'éviter un danger.
Si le câble ou cordon prolongateur est détérioré ou endommagé en cours d’utilisation, retirer immédiatement
la fiche de la prise de courant. Ne pas toucher le câble ou le cordon avant que la fiche ne soit retirée de la prise
de courant.
5. Assurez-vous que le branchement électrique soit réalisé dans un local sec, à l’abri de l’eau
6. Avant le branchement, assurez-vous que la tension d’alimentation (secteur) corresponde à celle figurant sur
le produit (voir caractéristiques).
7. Ne pas soumettre l'appareil à la pluie. Ne pas utiliser l'appareil dans un environnement humide.
8. Ne pas diriger de jet d'eau directement vers l'appareil ou d'autres composants électriques ! Danger de mort
par électrocution !
9. Placer la rallonge de telle manière qu'elle ne puisse entrer en contact avec un quelconque liquide.
10. Ne pas installer ou mettre en marche l’appareil si des personnes ou animaux se trouvent dans l’eau (par
exemple un bassin, …) ou en contact avec les tuyaux.
11. Ne pas laisser l'appareil sans surveillance. Débranchez la prise de courant pendant les périodes de
non-utilisations prolongées ou pendant une longue absence.
12. En règle générale, les réparations ne doivent être effectuées que par un électricien. Si des réparations ne
sont pas effectuées correctement, il y a un risque que du liquide entre dans les composants
électriques/électroniques de l'appareil.
13. Les symboles, étiquettes apposées sur l’appareil ne doivent pas être retirées ou recouverts. Si les

Page 5 / 6
informations ne sont plus lisibles, contacter votre revendeur pour obtenir de nouvelles étiquettes de
remplacement.
3.3- Recommandations et instructions de sécurité
1. La tension d'alimentation doit correspondre à celle indiquée sur l'étiquette des caractéristiques (230V ~
50Hz). N'utiliser aucun autre type d'alimentation.
2. La pompe doit être alimentée par un circuit comportant un dispositif à courant différentiel résiduel (DDR)
de courant différentiel de fonctionnement assigné n'excédant pas 30 mA.
Consulter un électricien qualifié.
3. Le câble d'alimentation doit être contrôlé périodiquement et avant chaque emploi pour vérifier qu'il ne
présente pas des signes de vieillissement ou de dommages.
Si la pompe n'est pas en bon état, ne pas l'utiliser, la faire réparer par un centre agréé.
4. Si une rallonge est utilisée, s'assurer qu'elle est homologuée. La garder éloignée des bords tranchants, des
sources de chaleur et des combustibles.
5. La prise mobile de la rallonge doit être du type 2-pôles + terre de 10-16A/250V, conformément aux normes
CEE. La section des conducteurs du câble doit être égale ou supérieure à 1,5mm2.
Le câble ne doit pas être plus léger que les câbles de type H07RN-F selon le modèle avec une section des
conducteurs égale ou supérieure à [voir tableau des caractéristiques].
6. Pour débrancher le câble d'alimentation du socle de prise de courant, le saisir toujours par la fiche.
7. Si la pompe est utilisée pour vider un bassin, celle-ci ne doit pas être utilisée lorsque des personnes sont
dans le bassin.
IV. MISE EN ROUTE
Avant toute intervention sur le produit, veillez à ce que le produit soit débranché
de sa source d’alimentation.
4.1- Déballage
- Retirez le produit de son emballage.
- Vérifiez que le produit ne présente de dégâts.
- Contenu : pompe, variateur VFD, cuve, manomètre, raccords laiton, connecteur à 5 voies.
- Pour des raisons d'emballage, le système n'est pas complètement assemblé. L'utilisateur devra assembler le
réservoir sous pression à la pompe avant utilisation.
Procédez comme suit : oter la protection plastique du raccord laiton, puis visser le filetage de la cuve sur le
raccord laiton.
4.2- Recommandations importantes :
Avant tout raccordement au réseau électrique vous devez :
- Fixer solidement la pompe au sol ou sur un support adéquat. Pour cela, deux encoches ont été prévues dans le
pied de la pompe afin de permettre le passage de boulons de boulons de serrage (non fournis).
- Vérifier que la tension du réseau corresponde à celle indiquée sur la plaque signalétique de la pompe.
ATTENTION :
- La garantie ne couvre pas les accidents dus à une mauvaise installation. Cette pompe doit être installée selon
les normes en vigueur et par du personnel qualifié et nous vous conseillons de vous adresser à un électricien.
- La canalisation fixe à laquelle sera raccordée la pompe doit comporter un dispositif de séparation ayant des
contacts dont la distance d’ouverture est au moins égale à 3 mm sur tous les pôles.
- Il est recommandé que la pompe soit alimentée par un transformateur de séparation des circuits ou, par un
circuit comportant un dispositif à courant différentiel résiduel (RCD) de courant différentiel de
fonctionnement assigné n’excédant pas 30 mA.
- La hauteur manométrique totale ne doit pas excéder la valeur figurant au tableau des caractéristiques.
- Le câble de raccordement doit être au minimum un câble de type [voir tableau].
- Pour éviter les vibrations, il est recommandé de placer l'appareil sur un support élastique (par exemple un

Page 6 / 7
tapis en caoutchouc).
- Le lieu d'installation doit être bien aéré et à l'abri des intempéries.
- Lorsque l’appareil est utilisé à proximité d’un bassin, l'appareil doit être installé de manière à être protégé
contre les débordements et contre les chutes.
- Des exigences légales nationales ou locales supplémentaires peuvent exister et doivent être observées.
- Lorsque vous utilisez le produit en intérieur, vous devez vous assurer qu'il y a une évacuation au sol ou un
dispositif contre les fuites.
- Avant de démarrer : vérifiez le tuyau d'aspiration afin de s'assurer qu'il est correctement scellé. En effet, des
bulles d'air dans le tuyau d'aspiration sont une indication qu'il peut y avoir des fuites !
4.3- Branchement électrique
IMPORTANT ! Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service
après-vente ou une personne de qualification similaire afin d’éviter un danger.
a) Vérifier que l’alimentation du secteur corresponde à celle indiquée sur la plaque signalétique de la pompe.
b) Vérifier que le câble d’alimentation n’est pas endommagé.
c) Raccorder la fiche du câble à une prise murale 10/16A munie d’un raccordement de terre et d’un
interrupteur de commande.
d) Faites tourner la pompe pendant 1 à 2 secondes afin de faire un essai à vide de la pompe.
Ne pas faire fonctionner la pompe plus de 2 secondes à vide afin d’éviter une surchauffe excessive. Cela
provoquerait des dommages irrémédiables.
e) Débrancher la pompe de l’alimentation électrique (ôter la fiche de la prise murale), puis effectuer le
branchement des tuyaux, comme indiqué dans les paragraphes suivants.
f) S’assurer que le branchement électrique soit protégé contre les projections d’eau.
g) En cas d'utilisation à l'extérieur, les connexions électriques doivent être protégées contre les éclaboussures,
et ne doivent pas se trouver dans l'eau.
h) Les rallonges doivent avoir une section suffisante ; veillez à dérouler complètement les enrouleurs
électriques.
4.4- Branchement du tuyau d’aspiration (non fourni)
Le tuyau d’aspiration (non fourni) doit être d’un diamètre minimum de 25 mm ou 32mm selon modèle [voir
tableau 1] et doit être rigide pour éviter l’écrasement.
Le montage de l’ensemble doit se faire avec du Téflon de façon à ce que l’étanchéité soit parfaite.
Pour les raccords équipés de joints plats ou toriques, il n’est pas nécessaire de rajouter du Téflon.
Vérifier la bonne tenue des joints dans le temps.
Ne pas oublier de vérifier les raccords de la crépine (montage au Téflon). Rajouter des colliers de serrage si
nécessaire.
Dans tous les cas de figure, le tuyau d’aspiration ne doit pas être orienté vers le haut.
Dans le cas de puits comportant du sable ou des gravillons, mettre la crépine à 50cm du fond ou dans un seau
au fond du puits.
Le tuyau d'aspiration doit être aussi court que possible, car la capacité d’aspiration diminue au fur et à mesure
que la longueur augmente.
Le tuyau d'aspiration doit monter progressivement vers la pompe pour éviter les poches d'air.
Un approvisionnement suffisant en eau doit être assuré, le tuyau d’aspiration doit toujours être dans l'eau.
Le tuyau d'aspiration doit être installé de sorte qu'il n'exerce aucune contrainte mécanique ou tension de la
pompe.
Si le liquide est contaminé, un filtre d'aspiration doit être utilisé pour protéger la pompe du sable et de la
saleté.
IMPORTANT ! Il est recommandé d’installer un clapet anti-retour.

Page 7 / 8
4.5- Branchement du tuyau de refoulement (non fourni)
Le tuyau de refoulement (non fourni) doit être d’un diamètre minimum de 25 mm et doit être rigide pour éviter
l’écrasement.
Afin d’éviter des fuites et obtenir le meilleur rendement, il est impératif de monter les raccords à l’aide de
Téflon.
Remarques :
- Tous les composants de la ligne de refoulement doivent être résistant à la pression.
- Tous les composants de la ligne de refoulement doivent être installés par un professionnel ou une personne
qualifiée.
- Risque de blessures ! Si les composants ne sont pas résistants à la pression ou s'ils sont mal installés, la ligne
de refoulement risque d'éclater en cours de fonctionnement, entrainant un risque de blessure !
4.6- Présentation du VFD
Fig.2 Ecran LCD
Fig.3 Couleurs de l’écran LCD
Fig.4 Reglage de la pression
Fig.5 Changer le mode d’opération.
Fig.6 Information concernant le Paramètre 1.
Fig.7 Information concernant le Paramètre 2.
Fig.8 Iinformation concernant l’ALARME.
4.7- Installation fixe
En cas d'installation permanente, l'appareil doit être fixé sur sa surface de support.
La meilleure méthode consiste à la relier au système de canalisation par l'intermédiaire d'un tuyau flexible, ce
afin de minimiser la transmission des vibrations. Immobilisez l'appareil en fixant le socle avec des supports
adéquats. Afin de minimiser les vibrations mettez quelque chose sous l'appareil (ex une plaque de caoutchouc).
La surface choisie doit être plane, sèche et solide, afin de garantir la stabilité de l'installation.
Il est recommandé de monter un clapet anti retour afin d'arrêter l'écoulement une fois l'appareil éteint. Ainsi,
l'appareil n'aura pas besoin de s'amorcer, d'accumuler de la pression et de remplir les tubes lors de chaque
démarrage. Ce type de montage permet de minimiser l'usure et d'économiser du temps et de l'énergie. En outre
il est recommandé d'utiliser des attaches à dégagement rapide aux endroits approprié afin de pouvoir séparer
rapidement l'appreil de la tuyauterie pour les manipulations de nettoyage et / ou d'entretien (ou pour le ranger
avant l'hiver).
En cas d'installation permanente, la prise de l'appareil doit être visible et facilement accessible en permanence.
N'oubliez pas que l'eau et les équipements reliés à l'appareil ajoutent du poids à celui-ci.
4.8- Mise en route
ATTENTION ! Risque d'endommagement de l’appareil ! La pompe doit être remplie avec de l'eau à chaque
nouvelle connexion ou en cas de perte d'eau ou de prise d'air. Un fonctionnement prolongé sans eau
(fonctionnement à sec sans surveillance) risque de détruire la pompe.
- Dévisser la vis de remplissage du corps de pompe.
- A l’aide d’un récipient, remplir le corps de la pompe jusqu’au débordement.
Ne pas projeter d’eau sur les parties électriques.
- Remettre la vis en place et la visser suffisamment afin qu’il n’y ait pas de prise d’air.
- Si le niveau d’eau descend dans le corps de pompe ou si le refoulement ne s’effectue pas correctement, c’est
qu’il y a une prise d’air. Dans ce cas, éteindre la pompe, revoir les raccords du tuyau d’aspiration et procéder à
nouveau au remplissage du corps de pompe.
S’assurer qu’il n’y a pas d’eau sur les parties électriques de la pompe.
- Mettre la pompe en marche et vérifier à nouveau qu’il n’y a pas de fuite au niveau du corps, tuyau et raccords.
Lorsque l’eau s’écoule uniformément du terminal, la pompe est prête à l’emploi.
- Si l’eau ne s’écoule pas et que la pompe n’aspire pas d’eau, vérifiez qu’il n’y a pas de fuite au niveau du
corps, des tuyaux et des raccords.

Page 8 / 9
V. UTILISATION
5.1- Usage destiné :
- La pompe est conçue pour aspirer des eaux claires.
- Elle doit être installée dans un lieu sec, aéré, à l’abri des intempéries, de la chaleur et du froid.
- La hauteur maximum d’aspiration ne doit pas dépasser [voir Tableau 1].
- Correctement installée, votre pompe fonctionnera avec un rendement maximum et vous donnera entière
satisfaction.
- La pompe est conçue pour des utilisations privées domestiques (dans la maison ou dans le jardin) telles que : jardinage, systèmes
d’arrosage, augmentation de la pression hydrique du réseau de distribution en eau non alimentaire, pompage d’eau de
réservoirs, lavage au jet, …
- La pompe munie du système VFD est idéal pour maintenir un niveau de débit constant à différents points de
sous-tirage dans le système de distribution d’eau selon le niveau de pression déterminé.
- La pompe ne doit pas être mise en œuvre pour des utilisations non indiquées dans le présent manuel.
Elle ne doit notamment pas être utilisée pour :
- alimenter des systèmes et des appareils d’arrosage pour jardins publics, parc public …
- une utilisation en continu (par ex. utilisation industrielle, recirculation continue),
- Le pompage de liquides corrosifs, facilement inflammables, agressifs ou explosifs ou dangereux (comme
l’essence, le pétrole ou des diluants pour laque cellulosique),
- Le pompage d’eau de mer (eau salée), d’eau usée, d’eau comportant des corps solides, du sable ou des
particules abrasives en suspension, d’eau comportant des substances corrosives en général,
- Le pompage d’eau destinée à la consommation humaine ou de tout autre liquide alimentaire.
- Le pompage d’eau /liquide ayant une température supérieure à 35°C.
NOTE :
- Cette pompe n’est pas destinée au nettoyage et aux autres opérations d’entretien des piscines.
- La pompe ne doit pas être utilisée dans des fontaines extérieures, des bassins de jardin et endroits analogues.
- La pompe n’est pas prévue pour des applications artisanales, industrielles, professionneles et/ou
commerciales (par ex. dans des sites de constructions, parcs publics, terrains de sport ; …)
- La responsabilité du constructeur ou du vendeur ne saurait être engagée du fait d’une utilisation incorrecte ou
non conforme de la machine.
5.2- Utilisation :
- Procédez au montage du système (voir section 4).
- Procéder à la mise en service de la pompe (voir paragraphe 4).
- Branchez la fiche du système à l'alimentation. Allumer l’interrupeur (si la prise murale est munie d’un
interrupteur de commande)
- Régler les pressions :
Pour régler la pression, vous pouvez procéder de deux manières :
- Appuyez sur le bouton UP / DOWN pendant 3 secondes, puis sélectionnez la valeur de pression
souhaitée.
- Allez dans le paramètre B et sélectionnez le B00, puis sélectionnez la pression qu'il contient.
- Pression de démarrage et pression STOP (également appelée dénomination de la course)
Cette option est disponible dans le paramètre B sous B01.
Dans cette option, vous pourrez sélectionner la barre de pression dans laquelle le VFD démarrera ou s’arrêtera.
N'oubliez pas que le fait de disposer d'un VFD sur votre point consiste à maintenir une pression constante.
Ainsi, une fois que RUN DEVIATION est défini, le VFD ne démarre pas tant qu'il n'est pas inférieur au RUN
DEVIATION défini.
PAR EXEMPLE:
Si la pression est réglée sur 3,5 bar et que la DÉVIATION DE FONCTIONNEMENT est définie sur -0,3, le
VFD ne démarrera pas tant que la pression ne sera pas inférieure à 3,2.
Pour entrer dans les paramètres B, ARRETEZ le controleur et appuyez simultanément sur les touches DOWN
et BACK (en même temps).

Page 9 / 10
5.3- Conseils d'utilisation
- Ne jamais faire fonctionner la pompe à vide (sans eau).
Ne pas faire travailler la pompe sans eau dans le corps de pompe : un fonctionnement prolongé de la pompe
alors que le robinet de refoulement est fermé, peut endommager sérieusement la pompe.
- En cas de panne de courant, il est préférable de débrancher la fiche de prise de courant ou de désactiver
l’interrupteur commandant la pompe. Re-amorcer la pompe avant de la redémarrer.
- Si le refoulement s'arrête alors que la pompe continue de fonctionner, couper immédiatement
l'alimentation. Débrancher la fiche de prise de courant et vérifier la cause du problème.
Ne jamais chercher à dégager la turbine tant que la pompe est raccordée à l'alimentation.
- En cas d’inutilisation prolongée de la pompe, couper également son alimentation électrique.
VI. ENTRETIEN ET ENTREPOSAGE
Avant toute intervention sur le produit, veillez à ce que le produit soit débranché de sa
source d’alimentation.
6.1- Entretien
- En hiver la pompe doit être soigneusement vidangée ou mise dans des conditions « hors gel ».
- Procéder régulièrement au rinçage à l'eau claire de la pompe, y compris le circuit d'aspiration.
- Eviter le pompage de liquide contenant des matériaux abrasifs tel que du sable.
- Avant chaque remise en route, s'assurer du bon état de chaque partie de la pompe.
- Nettoyer les parties en matière plastique à l’aide d’un chiffon doux et propre.
- Ne pas utiliser de produit d'entretien agressif (solvants, détergents) ni d’éponge abrasive ni d’objets
tranchants ou pointus.
6.2- Dépannage
- Ne jamais chercher à démonter la pompe.
- Si nécessaire, la faire contrôler et dépanner par un centre agréé (consulter le revendeur).
Panne Principale raison Solution possible
Démarrage
difficile 1. Courant trop faible 2. Turbine bloquée
3. Perte de puissance
1. Utiliser un courant entre 0,9 et 1,1 fois
la tension assignée.
2. Libérer et nettoyer la turbine
3. utiliser un câble de section adaptée
Débit faible 1. Hauteur de refoulement trop haute
2. Orifice d’aspiration bloquée
3. Usure de la turbine
4. Immersion trop faible et aspiration
d’air
5. Tuyau de refoulement mal connecté,
fuit ou est usé
1. Ajuster à la hauteur recommandée.
2. Libérer et nettoyer l’orifice
3. Remplacer la turbine (par un service
agréé)
4. Ajuster la profondeur d’immersion.
5. Vérifier le raccordement, remplacer le
tu
y
au si nécessaire.
Arrêt
soudain 1. Disjoncteur déconnecté ou fusible grillé
2. Turbine bloquée
3. Bobinage du stator grillé
1. Vérifier le raccordement électrique
(faites appel à un spécialiste)
2. Libérer et nettoyer la turbine
3. faites remplacer le stator par un service
agréé.
Bobinage
du stator
grillé
1. La pompe a fonctionné trop longtemps
2. Court-circuit au niveau du bobinage dû
à une fuite du joint mécanique.
3. Turbine bloquée
4. Démarrages trop fréquents
5. Pompe surchargée
Faites vérifier la pompe ou remplacer le
stator par un service agréé.

Page 10 / 11
6.3- Entreposage
- Nettoyer la pompe.
- Il est recommandé de ranger le produit dans un local sec et aéré, de le placer hors de portée des enfants,
soit en hauteur soit sous clef.
6.4- Mise au rebut
- En fin de vie, ne pas jeter le produit avec les ordures ménagères ou dans l’environnement.
- Apporter le produit à une déchetterie ou à un centre de collecte des déchets des équipements
électriques et électroniques, ou renseignez-vous auprès de votre commune.
- Effectuer la mise au rebut du produit, des accessoires et de l'emballage conformément aux
réglementations locales relatives à la protection de l'environnement.
Nos conditions de garantie sont disponibles auprès de notre STAV et sur notre site internet.
Pour toute demande de réparation sous garantie, merci de vous adresser auprès de votre revendeur ou
contacter notre STAV qui vous indiquera la marche à suivre.
Pour toute demande de pièces et/ou accessoires, il est possible de demander à notre STAV la vue éclatée du
produit en indiquant notre référence et le numéro de série ou numéro de lot figurant sur la plaque
signalétique.
Coordonnées du STAV :Service Technique et Après-Vente ;
Ribimex, 56 Route de Paris, F-77340 Pontault-Combault ;
Tél : [phone] (0,34€/min ; en France) ; email : [e-mail]
Site internet : www.ribimex.com

Page 11 / 12
EN–OriginalInstructions
I. Parts List
II. Characteristics III. Safety instructions IV. Getting Started V. Operation VI. Maintenance and Storage
WARNING:
Carefully read this instruction manual before operating this appliance.
Incorrect operation may cause injury and/or damages.
Please keep this manual for future reference.
Warning: This pump is not intended for swimming pools.
Under no circumstances should it be used for the cleaning or maintenance of swimming pools.
This pump is not intended for pumping drinking water.
I. PARTS LIST See Fig.1
II. CHARACTERISTICS See table 1
III. SAFETY INSTRUCTIONS
Before using this product, read and understand all safety instructions.
Always follow the safety instructions to minimize risk of damage to property, and to
minimize any risk of damages and injuries to persons and animals.
Symbols
Caution! Risk of injury and/or damage and/or deterioration of product in case of
non-compliance to safety requirements.
Read the instructions manual.
Keep persons (esp. children) and animals away from product and working area.
Disconnect product from its power source before maintenance, cleaning or any
intervention on product; or when you do not use product.
Disconnect product from its main power source, if product, power cable, or
extension cord is damaged or cut during operation.
Unplug product by pulling the plug. Do not pull the cable.
Do not dispose of this product with household rubbish.
Dispose of this product in the nearest recycle centre.
Please contact your local authority or local recycle centre for further information for
its safe disposal.

Page 12 / 13
3.1- READ ALL THE INFORMATION BEFORE OPERATING THE PRODUCT.
1. Keep work area clean
Cluttered areas and benches invite accidents and injuries.
2. Consider work area environment
Keep work area well lit (natural light or sufficient artificial lighting).
Keep work area well ventilated.
Do not use product where there is risk to cause fire or explosion (in the presence of flammable liquids, solids
or gas).
3. Guard against electric shock
Avoid body contact with earthed or grounded surfaces (e.g. pipes, radiators, ranges, refrigerators).
4. Keep children away
Do not let bystanders touch the product or its power cable or extension cord.
All bystanders (esp. children) should be kept away from product and work area.
Keep the product away from children or from their environment. Never allow children to operate the appliance.
Children should be supervised to ensure that they do not play with the appliance.
5. Store idle products
When not in use, product should be stored in a dry, high or locked up place, out of reach of children.
6. Do not force the product
It will do the job better and safer at the rate speed for which it is intended.
Do not use the product for purposes other than those for which it is intended. The product will do a better and
safer job if it is used only for the purposes it was designed for.
7. Use the right product
Do not force small products or attachments to do the job of a heavy-duty product.
8. Dress properly
When installing, do not wear loose clothing or jewellery; they can be caught in moving parts.
Wear protecting hair covering to contain long hair.
9. Use protective equipment
When installing, wear protective equipment appropriate to working conditions and work environment.
Wear protective helmet, safety goggles, ear mufflers, face or dust mask, rubber gloves and non-skid footwear
to reduce the risk of personal injury during products use or manipulation.
10. Do not abuse the power cable
Never carry the product by the cable or yank it to disconnect it from the socket.
Keep the cable away from heat, oil and sharp edges.
Inspect product cable periodically and if damaged have it repaired by an authorized service facility.
Inspect extension cords periodically and replace, if damaged.
11. Do not overreach
Keep proper footing and balance at all times.
12. Maintain product with care
Keep product clean for better and safer performance.
13. Disconnect product
When not in use, before servicing and when changing accessories.
14. Avoid unintentional starting
Ensure switch is off when plugging in.
15. Use of extension leads
When product is used with extension cord, ensure that extension cord withstands product ratings.
If used outdoors, use only extension cords intended for outdoor use.
16. Stay alert
Watch what you are doing. Use common sense.
Do not operate product when you are tired, under the influence of alcohol, prescription medicines or drugs.
17. Check damaged parts
Before further use or reuse of the product, it should be carefully checked to determine that it will operate
properly and perform its intended function.
18. Defective switches or other part that is damaged should be properly repaired or
replaced by an authorized service centre. Do not use the product if the switch does not turn it on and off.

Page 13 / 14
19. Warning
The use of any accessory or attachment, other than those recommended in this instruction manual, may present
a risk of injury to persons or animals and may cause damages.
The user and/or operator are responsible for any damages or injury caused to properties and/or persons.
20. Have your product repaired by a qualified person
Unless otherwise indicated in this instruction manual, repairs or replacement of any damaged part in an
authorized service centre is recommended.
This electric product is in accordance with the relevant safety requirements. Repairs should only be carried out
by qualified persons using original spare parts, otherwise this may result in considerable danger to the user.
21. Remarks:
The safety precautions and instructions given in this manual are unable to cover in detail all the conditions and
situations that may arise.
The operator and/or user must use common sense and caution when operating the product especially for any
matters that are not referred in the above
3.2- Special warnings when using the pump
1. Become familiar with the controls and the proper use of the product.
2. The use of this product by children, without adult supervision, is forbidden.
3. Only well-instructed adults should operate the product.
This appliance can be used by children aged from 8 years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand the hazards involved.
- children shall not play with the appliance.
- cleaning and user maintenance shall not be made by children without supervision from an adult.
4. If the power cable is damaged, it must be replaced by the manufacturer, its after sales service or a person
with similar qualification in order to avoid any danger.
If the power cable or extension cord is damaged or cut during operation, immediately disconnect plug from its
main power source. Do not touch the cable or extension cord before unplugging from main power.
5. Take care that electrical connection is made within dry area and protected from flooding.
6. Before connection, check that your power source voltage matches the data indicted on the product (see
characteristics).
7. Do not subject the device to rain. Do not use the device in wet surroundings.
8. Do not aim the water jet directly toward the product or other electrical components!
Warning: electric shock hazard! Risk of death.
9. Lay the extension cord in such a way that it cannot get into contact with the liquid being conveyed.
10. Do not install or tum on the product if there are persons or animals in the conveying medium. (e. g. basin)
or contacting the conveying medium.
11. Do not leave the device unsupervised. Unplug the mains plug during periods of extended absence.
12. As a rule, repairs are only to be carried out by an electrician. If repairs are performed improperly, there is
danger of liquid getting into the electronic components of the device.
13. Symbols affixed to the tool may not be removed or covered. Information on the product that is no longer
legible must be replaced immediately. Contact your dealer to get new labels.
3.3- Safety prescriptions
1. The supply voltage should correspond to that given on the description label (230V 50Hz). Do not use any
other type of power supply.
2. The pump should be supplied by a circuit containing a residual current circuit breaker (RCCD) with a
sensitivity not exceeding 30 mA.
Consult a qualified electrician.
3. The supply cable should be checked periodically and before each use to see if there are any signs of ageing
or damage.
If the pump is not in good condition, do not use it. Have it repaired by an authorized centre.
4. If an extension is used, ensure that it is officially approved. Keep it well away from sharp edges, heat
sources and combustibles.

Page 14 / 15
5. The plug-in connector for the extension should be of the 2-pole + earth type of 10-16A/250V, in
accordance with CEE standards. The wire section in the cable should be equal to or greater than 1.5mm2.
The cable should not be lighter than cables of H07 RN-F according to model, with a wire section equal to or
greater (refer to specs table).
6. When disconnecting the power cable from the socket, always grip the plug itself and not the cable.
7. If the pump is used for emptying a pond, it should not be used when there are people in the pond.
IV. GETTING STARTED
Before any intervention on product, ensure that product is disconnected from its power source.
4.1- Unpacking
- Remove product from its packaging.
- Check that product and accessories are not damage.
- Content: Pump, VFD, Pressure tank, Pressure gauge, brass unions, 5-way connector.
- For packing reasons, the system is not fully assembled. The user will have to assemble the pressure tank to
the pump before use.
Proceed as follows: Remove the plastic seal on the brass union, then screw firmly the male thread of the
pressure tank onto the brass union.
4.2- Important recommendations:
Before connecting to the electrical network, you must:
- Fasten the pump securely to the ground or a suitable support.
The foot base is perforated to allow fastening bolts (not supplied) to go through.
- Ensure that the network (mains) voltage is the same as that stated on the pump specification label.
ATTENTION!
- The warranty does not cover accidents due to improper installation. This pump must be installed in
accordance with local standards and by a qualified person (we recommend you to contact an electrician).
- The fixed pipeline that will connect the pump must include a separation device having contacts with the
opening distance of at least 3 mm in all poles.
- It is recommended that the device be connected with a residual current of not more than 30 mA by means of a
residual-current-operated protective device
- The total head must not exceed the value stated on the Specifications Table.
- The cable must be at least cable [see specs table].
- To prevent vibrations, the device should be placed on an elastic support (e. g. a rubber mat).
- The installation site must be well ventilated and protected from the effects of weather.
- When being used near garden ponds and swimming pools, the device must be set up to guard against
overflowing and protected against falling in.
- Additional legal requirements must be observed
- When operating indoors you must ensure that there is a drain in the floor or a leak prevention mechanism.
- Before starting up, check the suction hose to ensure that it is sealed. Bubbles of air in the suction hose are an
indication that there may be leaks and may lead to failure of the device.
4.3- Electrical connection:
IMPORTANT: If the supply cord is damaged, it must be replaced by the manufacturer, its after-sales service
or a similarly qualified technician in order to avoid any hazard.
a) Check that your mains power supply is the same as that stated on the pump rating plate.
b) Check that the supply cord is not damaged.
c) Connect the cable plug to an earthed 10/16A wall socket fitted with a circuit breaker (ON/OFF switch).
d) Turn power on for 1 or 2 seconds to carry out a no-load test of the pump.

Page 15 / 16
Do not operate the pump for more than 2 seconds to avoid excessive over-heating. Such an occurrence would
cause permanent damage.
e) Turn power supply off and then proceed with pipes connection as set out in the following paragraphs.
f) Ensure that the electrical connection is protected against water splashing.
g) When operating outdoors, the electrical connections must be splash-proof; they must not lie in water.
h) Extension cords must have sufficient wire cross section; cable drums must be completely unwound.
4.4- Connection of the suction pipe (not included)
The suction pipe (not included) must have a minimum diameter of 25mm [refer to specs table] and be rigid
enough to prevent crushing.
The assembly of the pipe must be carried out using Teflon to ensure complete air-tightness.
In the case of fittings with gaskets or O-rings, it is not necessary to use Teflon.
Ensure that the gaskets hold firm over time.
We recommend fitting a strainer (mounting with Teflon). Use clamping rings if necessary.
In all cases, the suction pipe must not be oriented upwards.
In the case of a pumping chamber with sand or gravel, position the strainer 50cm from the bottom or in a
bucket at the bottom of the chamber.
The suction line should be as short as possible, since the suction capacity decreases as the length of the line
increases.
The suction line should ascend steadily towards the pump to prevent air pockets.
Sufficient water supply must be assured; the end of the suction line must always be in water.
The suction line must be installed so that it does not exert any mechanical force or tension on the pump.
If the conveying medium is contaminated, a suction filter must be used to protect the pump from sand and dirt.
IMPORTANT! It is highly recommended to install a non-return valve in the suction line.
4.5- Connection of the discharge pipe (not included)
The discharge pipe (not included) must have a minimum diameter of 25mm and be rigid to prevent crushing.
In order to avoid leaks and obtain optimum performance, it is important to mount the fittings using Teflon.
Remarks:
- All components of the pressure line must be compression-proof.
- All components of the pressure line must be professionally installed
- If the components are not compression-proof or if they are improperly installed, the pressure line could burst
during operation. Risk of injury from liquid spurting out!
4.6- VFD presentation
Fig.2 LCD display
Fig.3 LCD display colors
Fig.4 Setting the pressure - see steps 1~4.
Fig.5 Changing the operation method.
Fig.6 Information about Parameter 1.
Fig.7 Information about Parameter 2.
Fig.8 Iinformation about the ALARM log.
4.7- Fixed installation
In the case of permanent installation, the pump must be securely attached to its support surface.
The best method is to connect the pump to the fixed piping system via a flexible hose to minimize vibration
transmission. Clamp the pump by fixing its base with suitable supports. To minimize vibration put something
under the pump base (e.g. a rubber plate). The assembly surface must be flat, dry and solid, in order to
guarantee the stability of the installation.
It is recommended to install a non-return valve to stop the flow when the unit is switched off.
Thus, the pump will not need priming, accumulate pressure and fill the hoses each time it is restarted. This
type of assembly minimizes wear and tear and saves time and energy.

Page 16 / 17
In addition, it is recommended to use quick-release fasteners in the appropriate places so that the device can be
quickly separated from the fixed piping for cleaning and / or maintenance (or storing before winter).
In the event of permanent installation, the plug must be visible and easily accessible at all times.
Do not forget that water and equipment connected to the device add weight to it.
4.8- Start-up
Warning! The pump should be filled with water after each new connection or in the event of water loss or air
intake. Extended operation without a water refill (unsupervised dry run) will destroy the pump.
- Unscrew the priming screw on the pump casing.
- Using a receptacle, fill the pump body until overflowing occurs.
Do not splash water on the electrical parts.
- Put the priming screw back and screw it sufficiently tight to prevent air intake.
- If the water level drops in the pump body or the water does not discharge properly, it is likely due to air
intake; therefore, switch off the pump and re-examine the suction pipe fittings and proceed again with priming
by filling water in the pump body.
Ensure that there is no water on the electrical parts of the pump.
- Start the pump and check there is no leakage on the pump body, suction line and fittings.
When water runs out evenly, turn the pump off. The pump is ready for use.
- If the water does not flow and the pump does not suck water, make sure there are no leaks in the pump body,
pipes and fittings
V. OPERATION
5.1- Intended use
- The water pump is designed to suck up treated water.
- The pump must be installed in a dry, ventilated location, not exposed to bad weather, excessive heat and cold.
- The maximum suction height must not exceed [See table 1].
- When correctly installed, your pump will operate with maximum efficiency and entirely to your satisfaction.
- The water pump is designed for routine private household uses (in the house or in the garden) such as
gardening, sprinkler systems, increasing water pressure of the non-feed water distribution network, pumping
of tank water and jet washing.
- The system (pump with VFD) are ideal to maintain a constant flow level at multiple usage draw-points
within the distribution line ate the preset pressure level.
- The pump must not be operated for uses not specified in this manual.
It should NOT be used in particular for:
- supplying systems and sprinkling equipment for public gardens, public parks …
- continuous operation (for ex.: water circulation…)
- pumping corrosive liquids, easily flammable, aggressive, explosive or dangerous liquids.
- pumping seawater (salted water), waste water, water containing solids, sand or abrasive particles in
suspension, water containing corrosive substances in general.
- pumping water intended for human consumption or any other food liquid.
- pumping water / liquid having a temperature above 35°C.
NOTE:
- This pump is not designed to be used in swimming pool cleaning or other pool maintenance tasks.
- The pump must not be used in outdoor fountains, garden ponds and similar areas.
- The pump is not intended for artisanal, industrial, professional and / or commercial applications (e.g. in
construction sites, public parks, sports fields...).
- The manufacturer or seller cannot be held responsible for incorrect or non-compliant use of the system.
5.2- Operation

Page 17 / 18
- Proceed with system assembly (see section 4).
- Proceed with pump installation (see section 4).
- Plug in system plug to power supply. Switch ON (if wall socket fited with ON/OFF Switch)
- Pressure setting:
To set the pressure, you may proceed in two ways:
- Press the UP/DOWN button for a duration of 3 seconds and then select the pressure value you want
- Go into the B parameter and select the B00 and then select the pressure in there.
- START pressure and STOP pressure (also named run deviation).
This option is available in the B parameter under B01.
In this option, you will be able to select the pressure in which the VFD will either Start or Stop.
Remember that the whole aspect of having a VFD on your point is to maintain constant pressure so once the
RUN DEVIATION is set, the VFD will not start until it drops below the set RUN DEVIATION.
FOR EXAMPLE:
If the pressure is set at 3.5 bar and the RUN DEVIATION is set at -0.3, the VFD will not start until the
pressure drops below 3.2.
To enter into the B parameters, STOP the inverter and press the DOWN and BACK button stimuntiously (at
the same time).
5.3- Advise for users
- Never operate the pump empty (without water).
Do not operate the pump without there being water in the pump body.
Prolonged operation of the pump while the discharge line valve is closed may seriously damage the pump.
- Where there is a power failure, it is preferable to disconnect the power plug or switch off the switch
controlling the pump. Prime the pump before restarting it.
- If discharge stops although the pump continues to function, switch it off immediately.
Unplug the pump from the mains and check to see what is causing the problem.
Never attempt to remove the turbine when the pump is still connected to the power supply.
- Where the pump is not used for an extended period, be sure to turn off the pump’s power supply.
VI. MAINTENANCE AND STORAGE
Before any intervention on product, ensure that product is disconnected from its power source.
6.1- Maintenance
- In winter the pump must be thoroughly drained or kept in "frost free" conditions.
- Regularly rinse out the pump with clean water, including the suction circuit.
- Avoid pumping liquid containing abrasive materials such as sand.
- Before each re-use, ensure that all parts of the pump are in good working order.
- Clean plastic parts with a soft clean cloth.
- Do not use aggressive cleansers (solvents or abrasive cleansers), or an abrasive sponge.
6.2- Breakdown
Never attempt to dismantle the pump.
If necessary, have it checked and repaired by an authorized centre (consult your dealer).

Page 18 / 19
Trouble Main reasons Solution
Difficult start 1. Power voltage too low;
2. Impeller clogged
3. Big loss of cable voltage
4. Stator winding burnt
1. Adjust voltage to 0.9 to 1.1 times the
rated range.
2. Adjust clogged part.
3. Select the proper cable
4. see below
Less water
outlet 1. Head too high 2. Strainer and inlet hole clogged
3 Impeller worn badly
4. Submersion too shallow and air sucked in.
5. Discharge hose disconnected, leaking or
worn out
1. Use within the rated head range
2. Remove water weed or foreign matter
3. Replace impeller
4. Adjust the submersion depth to no less
than 0.5m
5. Check hose connection, fix it or replace if
required.
Sudden stop 1. Switch disconnected or fuse burnt
2. Impeller clogged
3. Stator winding burnt
1. Check whether the head in use or power
voltage comply with requirements and
adjust accordingly.
2. Remove foreign matter
3. See below
Stator
winding
burnt
1- Run too long
2. Winding turn-to-turn short circuit or short
circuit between phases due to mechanical seal
leakage
3. Impeller clogged
4. Pump started too frequently
5. Pump overloaded
Seek assistance from vendor or authorised
service centre
6.3- Storage
Product must be stored in a dry location. Always lock up product and keep out of reach of children.
6.4- Disposal
- Do not dispose the product with household garbage. Do not throw into the environment.
- Dispose of the product in a collection centre for waste of electrical and electronic equipment, or a waste
drop-off centre; or seek advice from your local municipality.
- Disposal of the product, accessories and packaging should be carried out according to local regulations
governing environment protection.
Our warranty conditions are available from our STAV department [*] and on our website.
Should you have any repair requests under the warranty, please contact your retailer or our STAV [*] who
will inform you on the procedure.
Should you have any parts and/or accessories request, you can contact our STAV [*] to ask for the product
exploded view by indicating our reference and the serial number or batch number appearing on the nameplate.
[*] STAV = Technical and After-Sales Service department
STAV contact details: Ribimex, 56 Route de Paris, F-77340 Pontault-Combault.
Tél : [phone] (0,34€/min ; only in France) ; email : [e-mail]
Internet Website: www.ribimex.com

Page 19 / 20
FIGURES / FIGURES
Fig. 1
FR
1- Port d’aspiration
2- Vis d’amorçage
3- Port de refoulement
(pompe)
4- Raccords laiton
5- Raccord 5 voies
6- Port de refoulement
(connecteur 5 voies)
7- Cuve
8- VFD (Variateur de
Fréquences Variable)
9- Câble électrique
10- Boitier électrique
11- Moteur
12- Manomètre
13- Corps de pompe
14- Vis de vidange
EN
1- Suction Port (inlet)
2- Priming screw
3- Discharge Port
(pump outlet)
4- Brass unions
5- 5-way connector
6- Discharge Port
(on 5-way connector)
7- Tank
8- VFD (Variable Frequency
Driver)
9- Power cord
10- Connection box
11- Motor
12- Pressure gauge
13- Pump body
14- Draining screw
Fig.2
VFD en marche
Arrêt du VFD
Paramètre 1
Paramètre 2
Alarme du capteur
Alarme du VFD
Alarme de la pomps
Mode automatique
A = courrant en Ampère
HZ = fréquence en Hertz
BAR = pression
VFD operation
VFD Stop
VFD Parameter 1
VFD Parameter 2
Sensor Alarm
VFD Alarm
Pump Alarm
Automaic mode
A = current in Amps
HZ = frequency in Hertz
BAR = pressure
Fig.3
Couleur de l’écran :
BLEU = en marche
VIOLET = Arrêt
ROUGE = Alarme
LCD display color:
BLUE = in operation
PURPLE = VFD STOP
RED = ALARM
Fig.4 – Réglage de la pression / Set Pressure
Etape1 – Appuyer sur un des boutons ou pendant 2
secondes.
Etape2 – Appuyer sur le bouton pour augmenter la pression,
et sur le bouton pour diminuer la pression.
Etape3 – Appuyer sur le bouton pour confirmer votre
sélection.
Step1 – Press or button for 2 seconds. Then, the
current pressure shows on the LCD.
Step2 – Pressorbutton to change the current
pressure to the desired pressure.
Step3 – Press button to complete the setting.

Page 20 / 21
Fig.5
Changement du mode opératoire
Changing the operation method
Pour changer le mode operatoire, appuyer sur le
bouton "STOP" pendant 2~3 secondes.
- Pour passer en MODE MANUEL, appuyez sur le
bouton STOP pendant 3 secondes. L'indication
AUTO disparaîtra de l’écran.
En MODE MANUEL, appuyez sur le bouton et
une fois que l'indication est sur Hz, modifiez la
vitesse constante requise en appuyant sur ou ,
puis appuyez sur le bouton RUN une fois que le
paramètre Hz est sélectionné.
- Pour passer en MODE AUTO, appuyez sur le
bouton STOP pendant env. 3 secondes.
L'indication AUTO apparaîtra sur l’écran.
En mode automatique, la pompe fonctionnera en
fonction de la pression définie.
To change the operation method, please press
‘STOP’ button during 2~3 seconds.
- To set to MANUAL OPERATION MODE, press
down on the STOP button for 3 seconds.
The AUTO indication will disappear.
In MANUAL OPERATION MODE, press the
and once the indication is on Hz, change the constant
speed required by pressing either the or and
press the run button once the Hz is selected.
- To set to AUTO OPERATION MODE, press down
on the STOP button for 3 seconds.
The AUTO indication will appear.
In AUTO OPERATION MODE, the pump will
operate according to the set pressure.
