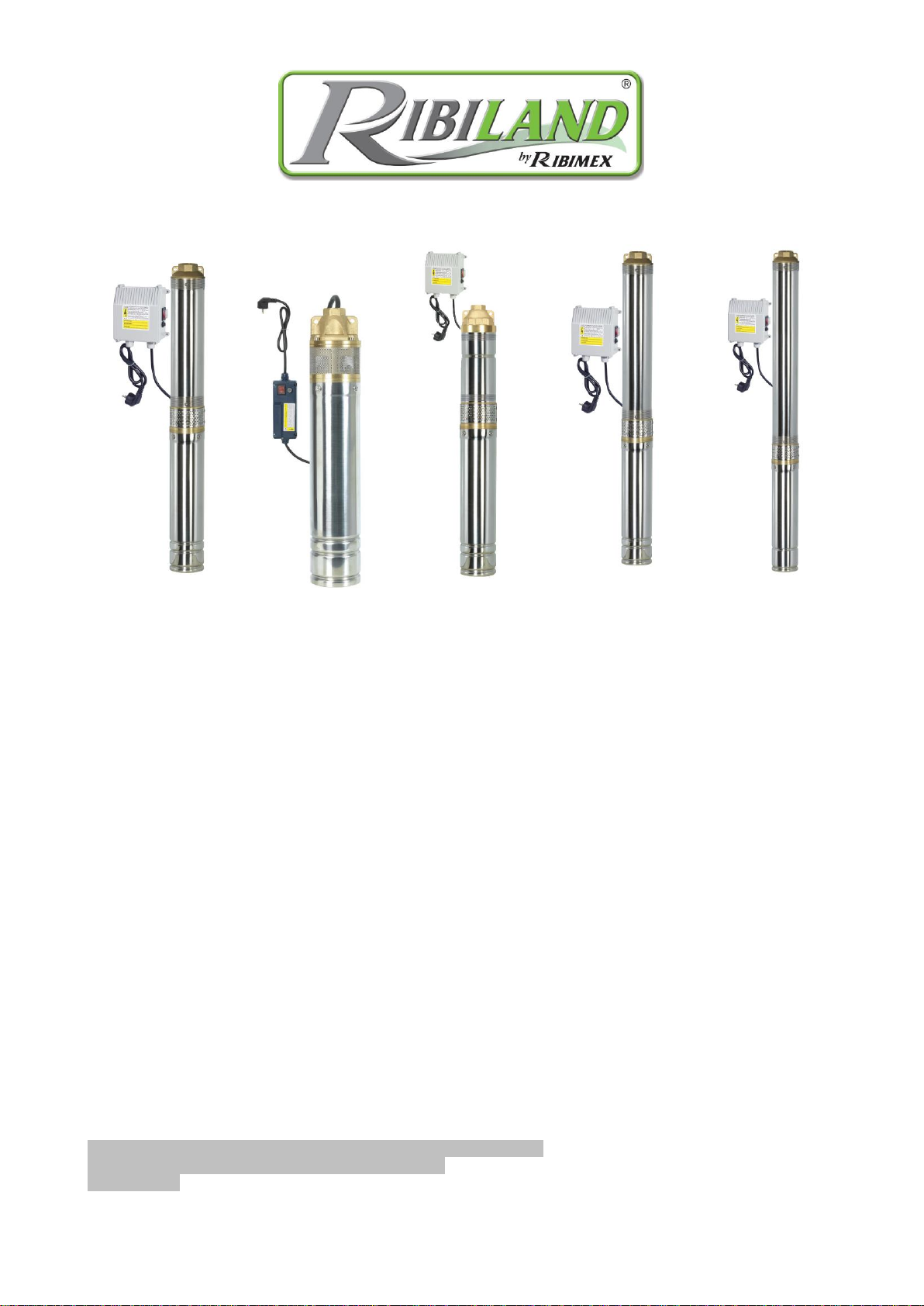

Ribimex Ribiland 100QJD210-0.75 Operating instructions

Page 1/ 30
PRPGP750/67
PRPGP750/60/1TL
PRPGP750/150
PRPGP1100/94
PRPGP1100/128
PRPGP750/95-40
FR
POMPE GRANDE PROFONDEUR
Manuel d’instructions et d’utilisation
EN
DEEP WELL PUMP
User and maintenance manual
IT
POMPA DI GRANDE PROFONDITÁ
Manuale di istruzioni e di manutenzione
Réf. / Art. Nr. : PRPGP750/67 / 511911
Réf. / Art. Nr. : PRPGP750/60/1TL / 516506
Réf. / Art. Nr. : PRPGP750/95-40 / 512006
Réf. / Art. Nr. : PRPGP750/150 / 516516
Réf. / Art. Nr. : PRPGP1100/94 / 511926
Réf. / Art. Nr. : PRPGP1100/128 / 511961
Imp. par : Ribimex s.a. –56 Route de Paris –RN4–FR-77340 Pontault-Combault
Imp da: Ribimex Italia s.r.l. –Via Igna, 18 –IT-36010 Carrè (Vi)
[v7-2018-11-19]

Page 2/ 30
AVERTISSEMENT :
Lire et assimiler ce manuel avant d’assembler ou d’utiliser ce produit.
Une utilisation incorrecte du produit pourrait causer de graves blessures et des dommages.
Conserver ce manuel pour pouvoir le consulter ultérieurement.
WARNING:
Carefully read this instruction manual before operating this appliance.
Incorrect operation may cause injury and/or damages.
Please keep this manual for future reference.
AVVERTENZA:
Leggere attentamente questo manuale di istruzioni prima di utilizzare l'attrezzo.
Il funzionamento non corretto può causare lesioni e/o danni.
Conservare il presente manuale per futuri consulti.
Attention : Ces pompes ne sont pas destinées aux piscines.
Dans aucun cas, elles ne doivent être utilisées pour le nettoyage ou 1'entretien des piscines.
Ces pompes ne sont pas destinées à pomper de l'eau potable.
Warning: This pump is not intended for swimming pools.
Under no circumstances should it be used for the cleaning or maintenance of swimming pools.
This pump is not intended for pumping drinking water.
Avvertenza! Questa pompa non é destinata alle piscine.
Non deve assolutamente essere utilizzata per la pulizia ed altre operazioni di manutenzione delle piscine.
Questa pompa non é prevista per il pompaggio dell'acqua di consumo.

Page 3/ 30
FR - Traduction des instructions originales
I. Nomenclature
II. Caractéristiques techniques
III. Consignes de sécurité
IV. Mise en route
V. Utilisation
VI. Entretien et Entreposage
I. NOMENCLATURE Voir Fig.1
II. CARACTERISTIQUES Voir tableau 1
III. CONSIGNES DE SÉCURITÉ
Avant d’utiliser ce produit, veuillez lire et assimiler l’ensemble des consignes de sécurité.
Il convient de toujours suivre les consignes de sécurité afin de réduire les risques d’incendie, de choc
électrique, de blessures et de dommages.
Symboles
Signale un risque de blessures graves et/ou dommages et/ou de détérioration du produit en cas de
non respect des consignes
Lire le mode d’emploi.
Tenir les personnes (spécialement les enfants) et animaux à distance du produit et de la zone de
travail.
Débrancher le produit de sa source d’alimentation avant toute opération d’entretien, de nettoyage ou
intervention sur le produit ; ou lorsque vous n’utilisez pas le produit.
Débrancher immédiatement le produit de sa source d’alimentation si le produit, le câble
d’alimentation ou prolongateur est endommagé ou coupé en cours d’utilisation. Débrancher
l’appareil par la prise. Ne pas tirer sur le câble.
Les produits électriques usagés ne doivent pas être jetés avec les déchets ménagers. Déposer
l’appareil en fin de vie à la déchetterie ou au centre de recyclage le plus proche. Demander conseil
aux autorités locales ou à votre déchetterie locale
3.1- LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CE PRODUIT
1. Garder l'aire de travail propre
Des aires de travail et des établis encombrés sont source d’accidents et de blessures.
2. Tenir compte de l'environnement de l'aire de travail
Garder l'aire de travail bien éclairée (lumière naturelle ou artificielle suffisante).
Garder l’aire de travail bien ventilée.
Ne pas utiliser le produit s'il y a risque d'incendie ou d'explosion (en présence de liquides, solides, ou
gaz inflammables).
3. Protection contre les chocs électriques
Eviter le contact du corps avec des surfaces reliées à la terre (par exemple tuyaux, radiateurs, tables de
cuisson, réfrigérateurs).
4. Garder les enfants éloignés
Ne pas laisser les spectateurs toucher le produit ou son câble d'alimentation ou la rallonge.
Il est recommandé de maintenir tous les spectateurs (spécialement les enfants) éloignés de produit et
de l'aire de travail.
L’appareil ne doit pas être laissé à la portée des enfants ou dans l’environnement des enfants. Ne
laissez jamais des enfants l’utiliser. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent
pas avec l’appareil.
5. Ranger le produit en état de repos
Lorsqu'il n’est pas utilisé, il est recommandé de ranger le produit dans des locaux secs, de le placer
hors de portée des enfants, soit en hauteur soit sous clef.
6. Ne pas forcer sur le produit
Le produit travaillera mieux et sera plus sûr à la vitesse et à l’usage pour lesquels il est prévu.
N'utilisez pas ce produit pour des travaux auxquels il n'a pas été destiné. Il exécutera mieux son

Page 4/ 30
travail et d'une manière plus sûre, s'il est uniquement utilisé pour l'usage auquel il a été destiné.
7. Utiliser le produit approprié
Ne pas forcer des produits ou accessoires légers à effectuer des travaux normalement réalisés avec des
produits plus lourds.
8. S'habiller correctement
Lors de l’installation, ne pas porter des vêtements amples ou des bijoux, ils peuvent être happés par
des parties en mouvement.
Porter une coiffe de protection pour maintenir les cheveux longs.
9. Utiliser des équipements de protection
Lors de l’installation, Porter des équipements de protection appropriés aux conditions et à
l’environnement de travail.
Porter casque, lunettes de sécurité, protection auditive, masque anti-poussières, gants et chaussures
de protection pour réduire le risque de blessures lors de l’utilisation ou le maniement du produit.
10. Ne pas endommager le câble d'alimentation
Ne jamais porter le produit par le câble, ni tirer sur le câble pour l'enlever de la prise de courant.
Maintenir le câble éloigné des sources de chaleur, des parties grasses et des arêtes tranchantes.
Vérifier périodiquement le câble d'alimentation et, s'il est endommagé, le faire remplacer par un
réparateur agréé.
Vérifier périodiquement les rallonges du câble d'alimentation et les remplacer si elles sont
endommagées.
11. Ne pas présumer de ses forces
Lors de l’installation, toujours garder une position stable et un bon équilibre.
12. Entretenir le produit avec soin
Maintenir le produit propre pour une meilleure et plus sûre performance.
13. Déconnecter le produit
Quand il n’est pas utilisé, avant un entretien et pour changer les accessoires.
14. Eviter les démarrages intempestifs
S'assurer que l'interrupteur est en position arrêt avant de brancher à la source d’alimentation.
15. Utilisation de rallonge
Lorsque le produit est utilisé avec une rallonge, n'utiliser que des rallonges conçues et prévues pour
supporter le courant alimentant le produit.
16. Rester vigilant
Surveiller ce que vous faites. Faire preuve de bon sens.
Ne pas faire fonctionner le produit quand on est fatigué, sous l’influence de l’alcool, de médicaments
ou de drogues.
17. Vérifier les pièces endommagées
Avant d’utiliser ou de réutiliser le produit, il est recommandé de le vérifier soigneusement pour
déterminer s'il peut fonctionner correctement et remplir sa fonction.
18. Les interrupteurs défectueux doivent être remplacés par un service agréé.
Ne pas utiliser le produit si l'interrupteur ne commande plus ni l'arrêt ni la marche.
19. Avertissements
L'utilisation de tout accessoire, autre que ceux recommandés dans les instructions, peut présenter un
risque de blessures des personnes et animaux et de dommages aux biens.
L’utilisateur et/ou l’opérateur du produit sont seuls responsables des dommages et blessures causés
aux biens et aux personnes.
20. Faire réparer le produit par du personnel qualifié
Sauf indications contraires dans les instructions, il est recommandé de faire réparer correctement ou
remplacer, par un service agréé, toute pièce endommagée.
Le présent produit électrique est conforme aux règles de sécurité appropriées.
Il convient que les réparations soient effectuées uniquement par du personnel qualifié, en utilisant des
pièces détachées d’origine ; autrement, il peut en résulter un danger pour l'utilisateur.
21. Remarques
Les consignes de sécurité et les instructions indiquées dans la présente notice ne sont pas en mesure

Page 5/ 30
d'illustrer d'une manière exhaustive toutes les conditions et les situations qui peuvent se produire.
L’utilisateur et/ou l’opérateur doivent utiliser le produit avec bon sens et prudence notamment en ce
qui concerne ce qui n’est pas indiqué dans ce manuel.
3.2- Consignes importantes sur l'utilisation de la pompe électrique
1. Familiarisez-vous avec les commandes de contrôles et l’utilisation du produit.
2. L’utilisation de ce produit est interdite aux enfants et adolescents sans surveillance.
3. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes dont les capacités
physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience et de
connaissances, si elles ont reçu une surveillance ou instruction concernant l'utilisation de l'appareil
d'une manière sûre et comprennent les risques encourus.
- Les enfants ne doivent pas jouer avec l'appareil.
- Le nettoyage et l'entretien ne doit pas être effectué par des enfants sans surveillance.
4. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après
vente ou des personnes de qualification similaire afin d'éviter un danger.
Si le câble ou cordon prolongateur est détérioré ou endommagé en cours d’utilisation, retirer
immédiatement la fiche de la prise de courant. Ne pas toucher le câble ou le cordon avant que la fiche
ne soit retirée de la prise de courant.
3.3- Recommandations et instructions de sécurité
1. La tension d'alimentation doit correspondre à celle indiquée sur l'étiquette des caractéristiques
(230V ~ 50Hz). N'utiliser aucun autre type d'alimentation.
2. La pompe doit être alimentée par un circuit comportant un dispositif à courant différentiel résiduel
(DDR) de courant différentiel de fonctionnement assigné n'excédant pas 30 mA.
Installer le boîtier de contrôle avant toute utilisation.
Consulter un électricien qualifié.
3. Le câble d'alimentation doit être contrôlé périodiquement et avant chaque emploi pour vérifier
qu'il ne présente pas des signes de vieillissement ou de dommages.
4. Si une rallonge est utilisée, s'assurer qu'elle est homologuée. La garder éloignée des bords
tranchants, des sources de chaleur et des combustibles.
5. La prise de la rallonge doit être du type 2 pôles + terre de 10-16A/250V, conformément aux
normes IEC et européennes. La section des conducteurs du câble doit être égale ou supérieure à
1mm2. Le câble ne doit pas être plus léger que les câbles de type H07 RN-F.
6. Pour débrancher le câble d'alimentation du socle de prise de courant, le saisir toujours par la fiche.
7. Si la pompe est utilisée pour vider un bassin, celle-ci ne doit pas être utilisée lorsque des personnes
ou des animaux sont dans le bassin. De même, pour éviter tout risque d’accident pendant le
fonctionnement de la pompe, il est strictement interdit de se baigner, de nager, de laver ou
abreuver des animaux à proximité de la pompe.
8. Lorsque la pompe est immergée, la manutention ne doit pas s'effectuer à l'aide du câble
d'alimentation, mais à l'aide d'un dispositif (ex. corde) raccordé aux œillets de fixation.
9. Une pollution de l’eau peut se produire due à une fuite du lubrifiant.
10. Si la pompe n'est pas en bon état, ne pas l'utiliser, la faire réparer par un centre agréé.
3.4- Instructions de sécurité relatives aux applications de pompe
Les conditions suivantes doivent être respectées lors de l'utilisation de la pompe à eau :
1. La pompe doit être installée et utilisée en conformité avec les lois nationales / locales.
2. La pompe doit être utilisée dans des puits de petit diamètre. Elle peut être utilisée dans les zones de
faible niveau d'eau, d’hauteur de refoulement importante et de grande distance de puisage de l'eau.
3. Ces pompes sont recommandées pour le pompage d’eau claire et des liquides chimiquement non
agressifs.
4. Elles ne conviennent pas pour pomper des liquides inflammables ou pour l'exploitation dans des
endroits où il y a danger d'incendie ou d'explosion.
5. Lors du stockage, ne pas placer de poids ou d'autres cartons sur la pompe.

Page 6/ 30
6. Le fabricant décline toute responsabilité en cas d'accident ou de dommages dus à la négligence ou
inobservation des instructions décrites dans ce manuel ou dans des conditions qui diffèrent de celles
indiqués sur la plaque signalétique. Il décline également toute responsabilité pour les dommages
causés par une mauvaise utilisation de la pompe à eau.
7. Les liquides admis sont l'eau claire, dont la température doit être inférieure à 35°C ou d'autres
liquides non corrosifs avec les mêmes caractéristiques physiques et chimiques que l'eau, avec une
valeur pH comprise entre 6,8 et 8.
8. La teneur en matières solides dans l'eau doit être inférieure à 0,1% (proportion de la qualité) et le
diamètre des particules doit être inférieur à 0,2 mm ou 0,5mm (selon le modèle)
9. La pompe submersible ne doit pas être utilisée dans les piscines.
10. CONSEIL ! : L'installation peut être une opération assez complexe. Elle doit donc être effectuée
par des personnes compétentes et autorisées.
11. Attention : lors de l'installation suivre toutes les règles de sécurité communiquée par les autorités
locales ou compétentes et suivant le bon sens.
IV. MISE EN ROUTE
a- Avant d'installer la pompe à eau, assurez-vous que l'alimentation électrique est reliée à la terre et
conforme à la réglementation.
b- Ne pas sous-estimer le risque de noyade si l'installation doit être effectuée dans un puits à une
certaine profondeur.
c- S'assurer qu'il n'y a pas de rejets toxiques ou des gaz nocifs présents dans l'atmosphère.
d- Si l'installation demande de la soudure, veillez à prendre toutes les précautions nécessaires pour
éviter les explosions.
e- Veiller à ce que le puits soit exempt de dépôts de sable ou autres et que la pompe puisse être mise et
retirer facilement..
f- Attention: Si vous avez des doutes quant à la sécurité de la pompe, ne l'utilisez pas
4.1- Déballage
4.1.1- Vérifier la pompe
1- Retirez le produit de son emballage et vérifiez que le produit et les accessoires ne présentent pas de
dégâts.
2. Vérifiez toutes les valeurs nominales sur la plaque signalétique de la pompe correspondent ou pas
avec le moteur et que la pompe est en bon état.
3. Avant l'installation, vérifier sur la plaque signalétique de la pompe que les caractéristiques
répondent aux conditions d’utilisation.
4. Vérifier que l'arbre de la pompe peut tourner librement.
4.1.2- Vérifier le moteur
1. Premièrement, vérifiez sur la plaque signalétique que le modèle, la puissance (HP ou kW), la
tension, phase et fréquence, répondent à vos exigences.
2. Vérifiez que le câble du moteur est bien attaché et en bon état.
3. Utilisez un méga ohm-mètre avec 500 ou 1000 voltampères pour mesurer la résistance d’isolation
pour chaque câble du moteur à la plaque de base du moteur.
La résistance d’isolation doit être de 20 méga-ohms au plus bas, ce qui est pour le moteur mais pas
pour le câble.
4. Noter sur un carnet le modèle de moteur, la puissance (HP ou kW) de tension, la date et le numéro
de série pour référence future.

Page 7/ 30
4.2- Conditions d’installations dans le puits ou l’emplacement
1. Le puits, où vous avez l'intention d'installer la pompe, doit :
- être un puits droit,
- maintenir un certain espace entre le plus grand diamètre extérieur de la pompe et la paroi
intérieure du puits.
Assurez-vous que lorsque la pompe est en marche à la profondeur stipulée, elle ne touche pas
les parois du puits.
2. Monter une canalisation en acier ou un tuyau en caoutchouc dur sur le connecteur de sortie (6) et
fixer fermement par un collier.
Attacher la corde de suspension à l’anneau de suspension (7) pour descendre la pompe dans le puits.
NOTE : il est strictement interdit d'utiliser un câble d'alimentation pour suspendre et descendre la
pompe.
La profondeur immergée de la pompe ne doit pas dépasser plus de 15 mètres et la distance entre le
fond du puits et la pompe doit être au plus de 50cm.
Il est recommandé d'installer une grille de protection autour de la pompe pour empêcher les
contre les impuretés ou matières étrangères, telles que mauvaises herbes, ne bloquent le filtre, et
perturbe le fonctionnement normal de la pompe.
3. Le moteur doit être maintenu suffisamment refroidi.
Le puits doit fournir une quantité d'eau suffisante, pour assurer le débit max qui est stipulé sur la
plaque signalétique
Si l'état et la structure du puits ne peuvent pas garantir la quantité requise en eau, la température de
l'eau dans le puits risque de dépasser les 40°C (104F), veiller soit à réduire la charge du moteur ou à
augmenter le débit pour éviter la surchauffe du moteur.
4. L'installation d'un clapet anti-retour sur le tuyau de refoulement est recommandée.
5. Installez des sondes de niveau d’eau qui coupent l'alimentation de la pompe avant que le niveau
d'eau ne descende à un niveau tel que la pompe soit exposée.
4.3 - Branchement électrique
4.3.1- Alimentation
1. Vérifiez la tension, la fréquence et l'intensité de l'alimentation, si elle est conforme aux exigences
du moteur.
2. La tension d'alimentation doit être (dans le cas d'une monophasé) de tension 220-240 V, (ce sont les
valeurs limites autorisées), 50-60Hz, les fluctuations de tension doivent être comprise 0,94 et 1,06
fois la valeur nominale.
3. Éviter tout contact entre l'alimentation et le liquide à pomper.
4.3.2- Câble
1. Le câble doit être adapté pour une utilisation dans l'eau et sa section doit pouvoir supporter le
courant du moteur.
Le câble doit être conforme aux normes locales.
Afin de maintenir la tension, la longueur du câble ne peut pas dépasser la longueur recommandée par
le constructeur du moteur (soit <40 m).
2. Si la distance de l'alimentation est loin, il est recommandé d'utiliser un câble avec une section plus
grande.
La résistance d'isolement de l'enroulement du stator doit être de plus de 5mega-Ohm.
3. Il est recommandé d’abord de suspendre la pompe et de la fixer solidement, puis d’installer un
protecteur de fuite à la fin du câble d'alimentation et enfin de procéder au raccordement à la terre avec
le fil de terre.
Le fil identifié par la combinaison de couleur vert / jaune doit être mis à la terre en toute sécurité pour
éviter les chocs électriques (prise marquée avec symbole de terre).
4. Fixer le câble d'alimentation à la canalisation de refoulement de sorte qu'il ne peut pas être tordu.
Permettre l'expansion de la canalisation de refoulement en laissant un peu de mou entre les attaches.
5. Lors de la réalisation des connexions, assurez-vous qu'il existe un circuit de mise à la terre efficace.

Page 8/ 30
6. Le fil de terre doit être plus long que le câble sous tension, et doit être le premier fil à être connecté
lorsque la pompe se met en place et le dernier à être déconnecté pendant le démontage
7. Connecter la pompe à une prise d’alimentation du type 2 pôles + terre de 10-16A/250V
pourvue d’un dispositif à courant différentiel résiduel (DDR) assigné n'excédant pas 30 mA ou d’un
disjoncteur différentiel n’excédant pas 30mA.
4.4- Boîtier de contrôle
1. Chaque fils du moteur doit être relié à un boîtier de commande
2. Vérifiez que les données sur la plaque signalétique correspondent aux valeurs prévues.
3. Selon la norme, le boîtier de commande doit comprendre le condensateur fournissant la tension
monophasée, un interrupteur deux pôles et une protection contre la surcharge.
4. Vérifiez que l'installation du matériel électrique et du boîtier de commande est en concordance
avec l'ensemble des règles de sécurité et les exigences du moteur
Vérifier la valeur du fusible ou disjoncteur et le protecteur contre les surcharges ;
Vérifier que tous les tuyaux en métal et le boîtier de commande sont reliés à la terre pour éviter les
chocs électriques,
Vérifier que l’installation est conforme aux règles de sécurité nationales et régionales.
5. Si la protection contre les surcharges se déclenche, vérifier la cause de la surcharge avant de
redémarrer à nouveau.
6. Attention : Il est de la responsabilité de l'installateur d’effectuer les raccordements en conformité
avec la réglementation en vigueur dans le pays d'installation.
4.5- Installation de la pompe
1. Si la pompe est installée dans un lieu clos avec émanation de vapeurs nocives (ex. puisard…),
l’installation doit être réalisée conformément à la législation locale et/ou nationale en vigueur par du
personnel qualifié afin d’éviter tout danger.
2. La pompe doit être positionnée verticalement à plus de 50cm du fond de l’eau (s'assurer qu'elle est
stable pendant le fonctionnement).
3. Les trous d'aspirations ne devront jamais être obstrués. (Par ex. par des racines, mauvaises herbes
ou tout autre matériau). Il est donc préférable que la pompe ne soit pas posée directement sur le sol ; le
fond du puits, du bassin ou de la cuve.
Par exemple, poser la pompe sur une brique.
4. Inspecter l'arbre de la pompe pour s’assurer qu’il tourne librement.
5. La pompe peut être installée soit en utilisant des tuyaux en métal (qui peuvent être utilisés pour
soutenir la pompe) ou un tuyau flexible.
6. Dans le dernier cas de tuyauterie flexible, la pompe doit être soutenue par un câble en matériau qui
n'est pas susceptible de se détériorer sur le long terme.
Le câble doit être passé à travers les deux anneaux (7) sur le haut de la pompe.
7. Vérifiez le bon état de la pompe, du moteur, du câble et de la connexion électrique.
Toutes les vis doivent être correctement serrées.
8. Après le raccordement de la pompe à l'alimentation, laissez tourner le moteur au ralenti pendant
quelques secondes pour vérifier que la pompe démarre, fonctionne et que le moteur tourne dans la
bonne direction.
9. Note :
- vous pouvez utiliser des clips en plastique ou en caoutchouc pour accrocher le cordon d'alimentation
au tuyau de refoulement à intervalles réguliers de 3 mètres (10pieds).
- Veiller à ce que les joints du tuyau de refoulement soient fermement serrés pour empêcher tout
desserrage dû au couple du moteur.

Page 9/ 30
4.6- Mise en route
1. Avant la mise en marche, vérifier :
- le sens de rotation du moteur : faites tourner la pompe pendant un bref instant (inférieur à 1min)
pour vérifier que le moteur tourne dans le sens contraire des aiguilles d’une montre (vue du dessus) ;
- que le raccordement électrique est correctement réalisé ;
- que le câble électrique et le tuyau de refoulement sont disposés de manière à ne pas créer
d’accident ;
- que les clapets (si installés) sont ouverts.
2. Vérifier tous les raccords du tuyau de refoulement pour déterminer que l'eau ne coule pas et vienne
tremper les pièces électriques.
3. Démarrer la pompe pour vérifier le courant et la condition dans laquelle la pompe évacue l'eau.
Si l’eau est évacuée dans des conditions normales, vous pouvez alors laisser la pompe continuer à
fonctionner jusqu'à ce que l'eau soit propre et dégagée.
4. Après le démarrage, vérifier que le moteur démarre et s'arrête sans bruit et vibrations.
5. Après avoir laissé tourner la pompe pendant au moins 15 minutes, vérifier la puissance de la pompe,
l'entrée du moteur, le niveau le plus bas d'eau et les autres caractéristiques.
Toutes les caractéristiques relevées doivent être en accord avec les caractéristiques assignées.
6. Vérifiez les performances de la pompe, si la capacité de la pompe est comprise entre 0,7 ~ 1,2 fois
la portée nominale, sinon le fonctionnement de la pompe est dans un état anormal, de sorte que le
moteur risque de surchauffer, voire brûler.
7. Si un phénomène anormal apparaît, comme un bruit anormal, un manque d'eau ou un débit
intermittent, vous devez arrêter immédiatement le moteur et rechercher les raisons.
Contrôler régulièrement le niveau d'eau pendant fonctionnement de la pompe de manière à ne pas
tomber sous le niveau recommandé, car la pompe ne peut pas fonctionner si le niveau d'eau est faible.
Faites attention lorsque la température devient froide (quand la température de l'air est inférieure à
4°C) afin d’empêcher le gel de briser le corps de pompe.
8. Ne pas laver, baigner et abreuver des animaux domestiques dans l'eau dans l’environnement de
travail de la pompe (sur environ deux mètres carrés).
9. Strictement interdire à quiconque de toucher la pompe avec la main lorsque celle-ci est sous
tension afin d’éviter un accident.
V. UTILISATION
5.1- Usage destiné :
1. Cette pompe submersible peut être utilisée pour des applications domestique, industrielle ou
agricole pour l’aspiration d’eaux claires avec des particules en suspension de taille inférieure à
0,2mm ou 0,5mm (selon le modèle).
2. La pompe est complètement immergeable : la profondeur d'immersion ne doit pas dépasser 15m
(se référer au tableau des caractéristiques techniques).
3. Cette pompe ne doit pas être utilisée pour aspirer des liquides ou matières corrosives,
combustibles/inflammables ou explosives.
4. La température des liquides aspirés ne doit pas dépasser 35°C.
5. Tout autre emploi, différent de celui indiqué dans ces instructions peut provoquer des dommages à
la pompe et présenter un sérieux danger pour l'utilisateur.
5.2- Utilisation :
1. Brancher le boîtier de contrôle au secteur.
La pompe démarrera et stoppera dès que l’interrupteur est activé.
2. Attention !
Ne jamais faire fonctionner la pompe à sec (sans eau).
Vérifier régulièrement le niveau pendant le fonctionnement de la pompe, pour vérifier qu’il ne baisse
de trop et laisse la pompe à sec.

Page 10 / 30
La pompe submersible doit obligatoirement être immergée avant la mise en route.
5.3- Conseils d'utilisation
1. Si le refoulement s'arrête alors que la pompe continue de fonctionner, couper
immédiatement l'alimentation.
Débrancher la fiche de prise de courant et vérifier la cause du problème.
Ne jamais chercher à dégager la turbine tant que la pompe est raccordée à l'alimentation.
2. Le boîtier de contrôle de la pompe est équipé d'une sécurité thermique. En cas de
surchauffe, le moteur s'arrête automatiquement. Dès que sa température est redevenue
normale, appuyer sur le bouton du coupe-circuit (5) pour la redémarrer.
VI. ENTRETIEN ET ENTREPOSAGE
Avant toute intervention sur le produit, veillez à ce que le produit soit débranché
de sa source d’alimentation.
6.1- Entretien
1. La pompe ne nécessite pas d’entretien particulier.
2. Cependant, lorsque vous sortez la pompe (par ex pour entreposage), procéder au rinçage à
l'eau claire de la pompe, y compris le circuit d'aspiration.
3. Avant chaque remise en route, s'assurer du bon état de chaque partie de la pompe.
4. Ne pas utiliser de produit d'entretien agressif (solvants, détergents) ni d’éponge abrasive ni
d’objets tranchants ou pointus.
5. Là où il y a le risque de gel ou lorsque la pompe n'est pas suffisamment immergée, la pompe doit
sortie de l'eau, vidangée et conservée dans un endroit sec.
6. Ne laisser pas la pompe immergée dans l'eau pendant une longue période d'inutilisation, elle doit
être nettoyée à l'eau claire pendant quelques minutes à la fois à l'intérieur et à l'extérieur, puis
rangée dans une pièce bien ventilée.
7. Lorsque la pompe cesse de fonctionner pour une raison quelconque, il est recommandé de couper
l’alimentation et de trouver les raisons. Après la panne détectée et réparée, la pompe peut être
mise en route à nouveau.
8. Si certains problèmes apparaissent à la fois sur la pompe et le moteur, la pompe doit être réparée
par un technicien expérimenté ou bien retourner la pompe au service technique de votre
revendeur, dans le cas la responsabilité du vendeur n’est plus engagée.
9. Il est conseillé de vérifier périodiquement : l'état des câbles de suspension et des œillets, en
particulier à leur point d’attachement.
6.2- Dépannage
Ne jamais chercher à démonter la pompe.
Si nécessaire, la faire contrôler et dépanner par un centre agréé (consulter le revendeur).

Page 11 / 30
6.3- Pannes et solutions possibles
Panne
Principale raison
Solution possible
Démarrage
difficile
1. Courant trop faible
2. Turbine bloquée
3. Perte de puissance
1. Utiliser un courant entre 0,9 et 1,1 fois la
tension assignée.
2. Libérer et nettoyer la turbine
3. utiliser un câble de section adaptée
Débit faible
1. Hauteur de refoulement trop haute
2. Orifice d’aspiration bloquée
3. Usure de la turbine
4. Immersion trop faible et aspiration d’air
5. Tuyau de refoulement mal connecté, fuit ou
est usé
1. Ajuster à la hauteur recommandée.
2. Libérer et nettoyer l’orifice
3. Remplacer la turbine (par un service agréé)
4. Ajuster la profondeur d’immersion.
5. Vérifier le raccordement, remplacer le tuyau
si nécessaire.
Arrêt soudain
1. Interrupteur déconnecté ou fusible grillé
2. Turbine bloquée
3. Bobinage du stator grillé
1. Vérifier le raccordement électrique (faites
appel a un spécialiste)
2. Libérer et nettoyer la turbine
3. faites remplacer le stator par un service
agréé.
Bobinage du
stator grillé
1. La pompe a fonctionné trop longtemps avec
une phase perdue.
2. Court circuit au niveau du bobinage du a une
fuite du joint mécanique.
3. Turbine bloquée
4. Démarrages trop fréquents
5. Pompe surchargée
Faites vérifier la pompe ou remplacer le stator
par un service agréé.
6.4- Entreposage
Nettoyer la pompe.
Il est recommandé de ranger le produit dans un local sec et aéré, de le placer hors de portée des
enfants, soit en hauteur soit sous clef.
6.5- Mise au rebut
Effectuer la mise au rebut du produit, des accessoires et de l'emballage conformément aux
réglementations locales relatives à la collecte des déchets et à la protection de l'environnement
En fin de vie, ne pas jeter le produit avec les ordures ménagères ou dans l’environnement.
Apporter le produit à une déchetterie ou à un centre de collecte des déchets des équipements
électriques et électroniques, ou renseignez-vous auprès de votre commune.
6.6- Exemple d’installation
Voir fig.2 (en fin de manuel)

Page 12 / 30
EN - Original instructions
I. Parts List
II. Characteristics
III. Safety instructions
IV. Getting Started
V. Operation
VI. Maintenance and Storage
I. PARTS LIST See Fig.1
II. CHARACTERISTICS See table 1
III. SAFETY INSTRUCTIONS
Before using this product, read and understand all safety instructions.
Always follow the safety instructions to minimize risk of damage to property, and to minimize any
risk of damages and injuries to persons and animals.
Symbols
Caution! Risk of injury and/or damage and/or deterioration of product in case of non-compliance to
safety requirements
Read the instructions manual.
Keep persons (esp. children) and animals away from product and working area
Disconnect product from its power source before maintenance, cleaning or any intervention on
product; or when you do not use product.
Disconnect product from its main power source, if product, power cable, or extension cord is
damaged or cut during operation.
Unplug product by pulling the plug. Do not pull the cable.
Do not dispose of this product with household rubbish.
Dispose of this product in the nearest recycle centre.
Please contact your local authority or local recycle centre for further information for its safe
disposal.
3.1- READ ALL THE INFORMATION BEFORE OPERATING THE PRODUCT.
1. Keep work area clean
Cluttered areas and benches invite accidents and injuries.
2. Consider work area environment
Keep work area well lit (natural light or sufficient artificial lighting).
Keep work area well ventilated.
Do not use product where there is risk to cause fire or explosion (in the presence of flammable liquids,
solids or gas).
3. Guard against electric shock
Avoid body contact with earthed or grounded surfaces (e.g. pipes, radiators, ranges, refrigerators).
4. Keep children away
Do not let bystanders touch the product or its power cable or extension cord.
All bystanders (esp. children) should be kept away from product and work area.
Keep the product away from children or from their environment. Never allow children to operate the
appliance. Children should be supervised to ensure that they do not play with the appliance.
5. Store idle products
When not in use, product should be stored in a dry, high or locked up place, out of reach of children.
6. Do not force the product
It will do the job better and safer at the rate speed for which it is intended.
Do not use the product for purposes other than those for which it is intended. The product will do a
better and safer job if it is used only for the purposes it was designed for.
7. Use the right product
Do not force small products or attachments to do the job of a heavy-duty product.

Page 13 / 30
8. Dress properly
When installing, do not wear loose clothing or jewellery; they can be caught in moving parts.
Wear protecting hair covering to contain long hair.
9. Use protective equipment
When installing, wear protective equipment appropriate to working conditions and work environment
Wear protective helmet, safety goggles, ear mufflers, face or dust mask, rubber gloves and non-skid
footwear to reduce the risk of personal injury during products use or manipulation.
10. Do not abuse the power cable
Never carry the product by the cable or yank it to disconnect it from the socket.
Keep the cable away from heat, oil and sharp edges.
Inspect product cable periodically and if damaged have it repaired by an authorized service facility.
Inspect extension cords periodically and replace, if damaged.
11. Do not overreach
When installing, keep proper footing and balance at all times.
12. Maintain product with care
Keep product clean for better and safer performance.
13. Disconnect product
When not in use, before servicing and when changing accessories.
14. Avoid unintentional starting
Ensure switch is off when plugging in.
15. Use of extension leads
When product is used with extension cord, ensure that extension cord withstands product ratings.
If used outdoors, use only extension cords intended for outdoor use.
16. Stay alert
Watch what you are doing. Use common sense.
Do not operate product when you are tired, under the influence of alcohol, prescription medicines or
drugs.
17. Check damaged parts
Before further use or reuse of the product, it should be carefully checked to determine that it will
operate properly and perform its intended function.
18. Defective switches or other part that is damaged should be properly repaired or
replaced by an authorized service centre. Do not use the product if the switch does not turn it on and
off.
19. Warning
The use of any accessory or attachment, other than those recommended in this instruction manual,
may present a risk of injury to persons or animals and may cause damages.
The user and/or operator are responsible for any damages or injury caused to properties and/or
persons.
20. Have your product repaired by a qualified person
Unless otherwise indicated in this instruction manual, repairs or replacement of any damaged part in
an authorized service centre is recommended.
This electric product is in accordance with the relevant safety requirements. Repairs should only be
carried out by qualified persons using original spare parts, otherwise this may result in considerable
danger to the user.
21. Remarks:
The safety precautions and instructions given in this manual are unable to cover in detail all the
conditions and situations that may arise.
The operator and/or user must use common sense and caution when operating the product especially
for any matters that are not referred in the above

Page 14 / 30
3.2- Special warnings when using the pump
1. Become familiar with the controls and the proper use of the equipment.
2. The use of this product by unsupervised children is forbidden.
3. This appliance can be used by children aged from 8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledge if they have been given
supervision or instruction concerning use of the appliance in a safe way and understand the hazards
involved.
- children shall not play with the appliance.
- cleaning and user maintenance shall not be made by children without supervision
4. If the power cable is damaged, it must be replaced by the manufacturer, its after sales service or a
person with similar qualification in order to avoid any danger.
If the power cable or extension cord is damaged or cut during operation, immediately disconnect plug
from its main power source. Do not touch the cable or extension cord before unplugging from main
power.
3.3- Safety prescriptions
1. The supply voltage should correspond to that given on the rating label (230 V-50Hz).
Do not use any other type of power supply.
2. The pump should be supplied by a circuit fitted with a residual current device (circuit breaker,
RCD) with a sensitivity not exceeding 30mA.
Connect control box before operating the pump.
Consult with a qualified electrician.
3. The supply cable should be checked periodically and before each use to see if there are any signs of
ageing or damage.
4. If an extension is used, ensure that it is officially approved. Keep it well away from sharp edges,
heat sources and combustibles.
5. The plug-in connector for the extension should be of the 2 poles + earth of type 10-16A/250V, in
accordance with IEC and European standards. The wire section in the cable should be equal to or
greater than 1mm2. The cable should not be lighter than cables of H07 RN-F.
6. When disconnecting the power cable from the socket, always grip the plug itself and not the cable.
7. If the pump is used for emptying a pond, it should not be used when there are people or animals in
the pond. Similarly, to avoid accidents during pump operation: washing, swimming or domestic
animals bathing, watering is strictly forbidden around the pump operating area.
8. When the pump is immersed, handling should not be carried out using the power cable, but by
using a device (for ex. a rope) connected to the grommets (7).
9. Water pollution may occur following lubricant leakage.
10. If the pump is not in good condition, do not use it. Have it repaired by an authorized center.
3.4- Safety related to pump applications
The following conditions must be observed when using the water pump:
1. The pump must be installed and used in compliance with national/local laws.
2. The pump is used for small diameter well. It is widely used in areas of low water level, high head
and far distance to draw water.
3. These pumps are recommended for pumping clean water and chemically non-aggressive fluids.
4. They are not suitable for pumping inflammable liquids or for operating in places where there is
danger of fire or explosion.
5. When storing, do not pile weights or other boxes on top of the pump.
6. The manufacturer declines all responsibility in the event of accident or damage due to negligence
or failure to observe the instructions described in this book or in conditions that differ from those
indicated on the rating plate. It also declines all responsibility for damage caused by improper use of
the water pump.
7. Pumping medium is clean water, which temperature must be below 35°C or other non-corrosive
liquids with same physical and chemical characters as water; with a PH value between 6.8 and 8.

Page 15 / 30
8. The content of solids in water should be below 0.1% (quality proportion) and diameter must be
smaller than 0.2mm or 0.5mm (according to model).
9. The submersible pump shall not be used in swimming pools.
10. NOTE: Installation can be a fairly complex operation. It must therefore be carried out by
competent and authorized persons.
11. Caution: during installation apply all safety regulations issued by the competent / local authorities
and use common sense at all times.
IV. GETTING STARTED
a- Before installing the water pump, make sure that the power supply mains is earthed and complies
with regulations.
b- Do not underestimate the risk of drowning if the installation has to be performed in a well at a
certain depth.
c- Make sure there are no toxic discharges or harmful gases present in the atmosphere.
d- If the installation involves welding, take all necessary precautions to avoid explosions.
e- Ensure that the well is free of sand and other deposits and that it is important for the pump to be
lifted in and out.
f- Caution: If there is any doubt about the safety of the pump, do not use it.
4.1- Unpacking
4.1.1- Check the pump
1. Remove product from its packaging and check that product and accessories are not damaged.
2. Check all of the rated values on the rating plate of the pump whether or not matching with the
motor and that the pump is whether in good condition.
3. Before installation, check on the nameplate of the pump whether in accordance with the demands
of application conditions
4. Check that the shaft of the pump can rotate freely.
4.1.2- Check the motor
1. Firstly check on the name plate that the model, power (HP or kW), voltage, phase and frequency,
meet with your requirements.
2. Check the motor cable whether it is fastened properly and in good condition.
3. Use a DC mega-ohm-meter with 500 or 1000 volt-ampere to measure the insulated-resistance for
each motor cable to the base plate of motor.
The insulated-resistance should be 20 mega-Ohm at lowest which is for the motor but not for the cable.
4. Take note of the motor model, power (HP or kW), voltage, date code and serial number in a
recording sheet for future reference.
4.2- Well or installation location conditions
1. The well, where you intend to install the deep well submersible pump, should:
- be a straight well,
- keep a certain gap between the biggest outer-diameter of the pump and the inner wall of the well.
Make sure that when the pump is operating at the stipulated depth, it must not touch the walls of the
well.
2. Fit a steel pipe or a hard rubber pipe to the outlet connector (6) and fixed by a hoop tightly.
Fix the hanging rope in hanging ring (7-grommets) and prepare to hang up the pump.
NOTE: it is strictly forbidden to use power cable as hanging rope.
The submerged depth of the pump cannot exceed more than 15 meters and the distance from bottom
should be over 50cm.
It is recommended to install a dirt-stopping grid around the pump to prevent foreign materials, such as
water weeds, block the filter net, and influence the pump normal operation.

Page 16 / 30
3. The motor should be kept sufficiently cool.
The well should provide with enough water quantity, to ensure max flow which is stipulated on the
rating plate
If the condition and structure of the well cannot ensure the stipulated quantity of water, the
temperature of water in well may exceed 40 °C (104F), you should reduce the load of motor or
increase the gush quantity to prevent over heat of motor.
4. The installation of a non-return valve on the delivery pipe is recommended.
5. Install probes which will cut off the pump power supply before the water level drops to the level
that leaves the pump exposed.
4.3- Electrical connection
4.3.1- Power supply
1. Check the voltage, frequency and intensity of power supply, whether it is according with the
requirements of motor.
2. The voltage of power supply should be (in the case of single-phase voltage) 220-240 V (these are
the permitted limit values), 50-60Hz, the voltage fluctuation is within 0.94-1.06 times the rated value.
3. Avoid contact between the power supply and the liquid to be pumped.
4.3.2- Cable
1. The cable should be suitable for use in water and its size can endure the current of motor.
The cable should comply with the local standards.
In order to keep the line voltage, the length of cable cannot exceed the stipulated length by motor
manufacturer (i.e. < 40m).
2. If the distance to power supply is far, it is recommended to use a bigger diameter cable.
The insulation resistance of motor stator winding should be over 5mega-Ohm.
3. It is first recommended to hang the pump and fixed it firmly, then install a leakage protector at the
end of power cable and finally make earth grounding connection with the ground wire.
The wire identified by the colour combination green/yellow shall be grounded safely to prevent
electric shock (plug marked grounding).
4. Fix the power supply cable to the delivery pipe so that it can not be twisted. Allow for expansion of
the delivery pipe by leaving a little slack between the clamps.
5. When carrying out connections, make sure that there is an efficient earth circuit.
6. The earth wire must be longer than the live wires, and must be the first wire to be connected when
the pump is being set up and the last to be disconnected during disassembly
7. Connect the pump to a socket of 2 poles + earth type of 10-16A/250V, fitted with residual current
device (RCD) or circuit breaker with a sensitivity not exceeding 30mA.
4.4- Control Box
1. Each single phase three wires of the motor should be connected to a control box
2. Check that the data on the rating plate corresponds with the stipulated values.
3. According to the standard, the control box should consist of the capacitor providing single-phase
power, two poles switch and overload cut off protection.
4. Check the electrical equipment installations and control box which should accord with all of the
safety rules and the requirements of motor where included the size of fuse or breaker and over-load
protector, all of metal pipe and control box connected with the earth wire of power supply to prevent
electric shock, should conform to the safety rule of law both of national and regional.
5. If the overload cut-out triggers, check the cause of the overload before restart again.
6. Caution: It is the installer's responsibility to perform the connections in compliance with the
regulation in force in the country of installation.

Page 17 / 30
4.5- Pump/motor installation
1. If the pump is installed in an enclosed area with emission of noxious fumes, the installation must be
carried out in compliance with local and/or national laws byqualified personnel so as to avoid danger.
2. The pump must be in a vertical position over 0.5m from the water bottom (ensure that it is stable
during operation).
3. The suction holes (9) must never be obstructed (e.g. avoid clogging by weed or other matter).
It is therefore preferable that the pump should never be placed directly on the ground or on the bottom
of the well. For example, place the pump on a brick.
4. Inspect the pump shaft as it should be rotating freely.
5. The pump can be installed either using metal piping (which can be used to support the pump) or
flexible piping.
6. In the case of flexible piping, the pump must be supported by a cable made of material which is not
liable to deteriorate in the long term.
The cable should be passed through the two grommets (7) on the cover.
7. Check the pump, motor, cable, or the socket connection whether they are in good condition.
All the screws connected should be tightened.
8. After connecting the pump to the power supply, let the motor run idle for a few seconds to check
the pump is correctly starting, operating, and motor is running in proper direction.
9. Note:
- you may use plastic or rubber clips to support the power cord to the discharge at regular intervals of
3 meters (10feet).
- ensure that discharge pipe joints are tightened to prevent loosening due to the torque of motor.
4.6- Operation
1. Before starting the pump, check:
- the direction of motor rotation: trial-run the pump for no more than 1 minute to check the motor
rotates counter clockwise (when looking at pump from above);
- that electrical connection is correctly setup;
- that the electrical cable and drain hose are properly laid to avoid accidents;
- that check valves (if fitted) are opened
2. Check all joints of water pipe to determine water does not leak and soak any electric component.
3. Start the pump to check the ampere value and the condition for water to be discharged by the pump.
If it is under normal conditions; then you may let the pump continue operating until water is clean and
unblocked.
4. After starting, check that motor operates and stops without noise and vibrations.
5. After operating for at least 15 minutes, check pump output, motor input, lowest level of water and
other characteristics.
All above should be steady and in accord with the assigned characteristics.
6. Check the pump performance whether the capacity of pump should be in 0.7 ~1.2 times rated scope,
otherwise the pump operating is in abnormal condition, so the motor may overheat, even burn.
7. If any abnormal phenomenon appears, such as abnormal sound, lack of water or intermittent flow,
you should stop the motor immediately and investigate the reasons.
Regularly check water level during pump operating so as not to fall under pump recommended lower
level, as the pump cannot operate if water level is low.
Pay attention during cold temperatures (when air temperature is below 4°C) to prevent frost-broken
the pump body.
8. Do not wash, swim and pasture domestic animals in water within the pump working area for about
two square meters.
9. Strictly forbid anyone to touch the pump by hand when under power so as to avoid accident.

Page 18 / 30
V. OPERATION
5.1- Intended use
1. This submersible pump can be used for domestic, industrial or farming applications, for pumping
clear water with particles in suspension that are less than 0.2mm or 0.5mm in diameter (according to
pump model).
2. The pump is fullysubmersible: the immersion depth must not exceed 15m (refer to characteristics
table).
3. The pump should not be used for sucking up liquids or materials that are corrosive,
combustible/flammable or explosive.
4. The temperature of liquids sucked up should not exceed 35°C.
5. Any other use, other than that described in the instructions, is likely to damage the pump and to
put the user in serious danger.
5.2- Operation
1. Connect pump control box to mains power.
The pump will start and stop as soon as the switch is pressed.
2. Warning!
Never operate the pump without water.
Check the water level frequently while in operation, to see whether it is lowering and the pump shall
not be out of water while running.
The submersible pump must be immersed before switching on.
5.3- Advise for users
1. if discharge stops although the pump continues to function, switch it off immediately.
Unplug the pump from the mains and check to see what is causing the problem.
Never attempt to remove the turbine when the pump is still connected to the power supply.
2. The pump control box is protected by a thermal safety. In the event of overheating, the motor stops
automatically. As soon as the temperature returns to normal, press the reset button (5) to restart pump.
VI. MAINTENANCE AND STORAGE
Before any intervention on product, ensure that product is disconnected form its
power source.
6.1- Maintenance
1. The pump does not require specific cleansing.
2. However, if you remove pump for storage, rinse out the pump with clean water, including the
suction circuit.
3. Before each re-use, ensure that all parts of the pump are in good working order.
4. Do not use aggressive cleansers (solvents or abrasive cleansers), or an abrasive sponge or sharp
point scrapers.
5. Where there is the risk of freezing or the pump is not sufficiently submerged, the pump should
be removed from water, and emptied and kept in a dry place.
6. Do not let the pump submerged in water for a long time when unused, it should be cleaned in
running clean water for a few minutes on both inside and outside of the pump, then put it in a
room with good ventilation.
7. When the pump stops operation because of some trouble, you should cut off the power and find
out the reason. After the trouble is removed, the pump can be run again.
8. If some problems appear on both pump and motor, it must be repaired by experienced
technicians or send the pump to the maintenance department your dealer, otherwise we decline
responsibility.

Page 19 / 30
9. You are advised to check the following periodically: The condition of the cables and grommets,
especially at their attachment.
6.2- Breakdown
Never attempt to dismantle the pump.
If necessary, have it checked and repaired by an authorized centre (consult your dealer).
6.3- Troubleshooting
Trouble
Main reasons
Solution
Difficult start
1. Power voltage too low;
2. Impeller clogged
3. Big loss of cable voltage
1. Adjust voltage to 0.9 to 1.1 times the
rated range.
2. Adjust clogged part.
3. Select the proper cable
Less water outlet
1. Head to high
2. Strainer and inlet hole
clogged
3 Impeller worn badly
4. Submersion too shallow and
air sucked in.
5. Discharge hose
disconnected, leaking or worn
out
1. Use within the rated head range
2. Remove water weed or foreign matter
3. Replace impeller
4. Adjust the submersion depth to no less
than 0.5m
5. Check hose connection, fix it or replace
if required.
Sudden stop
1. Switch disconnected or fuse
burnt
2. Impeller clogged
3. Stator winding burnt
1. check whether the head in use or power
voltage are in compliance with
requirements and adjust accordingly.
2. Remove foreign matter
3. Seek assistance from authorised
service centre
Stator winding burnt
1- Run too long with phase lost
2. Winding turn-to-turn short
circuit or short circuit between
phases due to mechanical seal
leakage
3. Impeller clogged
4. Pump started to frequently
5. Pump overloaded
Seek assistance from vendor or
authorised service centre
6.4- Storage
Clean the pump.
Pump must be stored in a dry, ventilated location. Always lock up product and keep out of reach of
children.
6.5- Disposal
Carry out the disposal of the product, accessories and packaging in accordance with local regulations
on waste collection and protection of the environment.
When discarding the pump, do not dispose of with household rubbish or into the environment.
Discard product in a waste collection centre for electrical and electronic equipment or seek advice
from your local authority.
6.6- Example of installation
See Fig.2 (at the end of the manual)

Page 20 / 30
IT –Traduzione delle istruzioni originali
I. Elenco componenti
II. Caratteristiche
III. Istruzioni di sicurezza
IV. Per iniziare
V. Funzionamento
VI. Pulizia e Conservazione
I. ELENCO COMPONENTI Ved. Fig.1
II. CARATTERISTICHE Ved. Tabella 1
III. ISTRUZIONI DI SICUREZZA
Prima di utilizzare questo prodotto, leggere tutte le istruzioni di sicurezza e assicurarsi di averle
comprese.
Attenersi sempre alle istruzioni di sicurezza per evitare qualsiasi rischio di danni, lesioni, scariche
elettriche e incendi, ferite di danni.
Simboli
Attenzione! Rischio di lesioni e/o danni e/o deterioramento dell'attrezzo in caso di non conformità ai
requisiti di sicurezza.
Leggere il manuale d'istruzioni.
Tenere persone (es bambini) e animali lontani dal prodotto e dall'area di lavoro.
Staccare il prodotto della sua alimentazione prima di qualsiasi operazione di cura, di pulizia o
intervento sul prodotto; o quando non utilizzate il prodotto.
Scollegare il cavo elettrico se il cavo o il prodotto si danneggiano durante l'uso.
Scollegare il prodotto estraendo la spina dalla presa. Non tirare il cavo.
Non smaltire questo attrezzo come normale rifiuto urbano. Gli attrezzi contrassegnati da questo
simbolo devono essere adeguatamente smaltiti in modo da assicurarne il riciclaggio. Contattare l'ente
locale preposto o l'azienda incaricata per ulteriori informazioni sul metodo sicuro di smaltimento.
3.1- LEGGERE TUTTE LE INFORMAZIONI PRIMA DI UTILIZZARE IL PRODOTTO.
1. Mantenere in ordine l'area di lavoro.
Il disordine nell’area di lavoro aumenta il rischio di incidenti.
2. Tenere conto dei fattori circostanti di influenza
Accertarsi che l’illuminazione sia buona (luce del sole o illuminazione artificiale).
Non utilizzare il prodotto in atmosfere esplosive (in prossimità di liquidi combustibili o gas.)
3. Proteggersi dal rischio di folgorazione.
Evitare il contatto del corpo con parti messe a terra (es. tubi, radiatori, fornelli o frigoriferi).
4. Tenere il prodotto fuori dalla portata dei bambini.
Non lasciare che altre persone tocchino l’utensile o il cavo.
Tenere tutte le persone (es bambini) lontani dal prodotto o dall’area di lavoro.
Tenere il prodotto fuori dalla portata dei bambini e in ogni caso lontano da ambienti frequentati da
essi. Non lasciare che i bambini utilizzino l'attrezzo. I bambini devono essere controllati per garantire
che non giochino con l'apparecchio.
5. Riporre gli utensili in un luogo sicuro.
Gli utensili non utilizzati devono essere conservati in una stanza asciutta e chiusa a chiave, non
accessibile ai bambini.
6. Non sovraccaricare l’utensile.
Il lavoro sarà migliore e più sicuro, se si rispetta la gamma di applicazione specificata.
7. Utilizzare l’utensile corretto.
Non usare utensili o accessori troppo deboli per lavori pesanti.
8. Indossare abbigliamento da lavoro adeguato.
