NOTICE DE MONTAGE ET D'UTILISATION
ASSEMBLY INSTRUCTIONS AND USER GUIDE
MONTAGE- EN GEBRUIKSHANDLEIDING
AUFBAU-UND BENUTZUNGS-ANLEITUNG
EN CAS DE RECLAMATIO
N AVEC NOS PRODUITS,
CONTACTEZ VOTRE REV
ENDEUR ET COMPLETEZ
LA FICHE DE
RECLAMATION (VOIR AU DOS).
IN CASE OF DISSATISFACTION WITH OUR PRODUCTS, PLEASE CONTACT YOUR SALES OUTLET AND FILL IN THE
"COMPLAINT SHEET"(see behind)
NEEM VOOR KLACHTEN CONTACT OP MET UW VERKOOPPUNT, MET HET BIJGAANDE "KLACHTENFORMULIER" (kijk op de
achterkant van deze handleiding)
FÜR JEDE REKLAMATION BITTEN WIR SIE IHRE VERKAUFSSTELLE MIT DEM BEILIEGENDEN REKLAMATIONSFORMULAR
ZU KONTAKTIEREN.
PNOT J30604-2017
Révision : b
20/06/2018

1
INSTRUCTIONS DE POSE, D’UTILISATION, D’ENTRETIEN ET DE MAINTENANCE
RECOMMANDATIONS GENERALES
Vous venez de commander une serre RICHEL et nous vous en remercions. Veuillez consulter scrupuleusement cette notice et
respecter les consignes de pose et d’utilisation qui sont indiquées. Il est tres important de lire toute la notice avant de commencer
le montage.
Leur non-respect dégagerait le vendeur de toute responsabilité.
UN MONTAGE DE MAUVAISE QUALITE PEUT INFLUER CONSIDERABLEMENT SUR LA RESISTANCE DE LA SERRE.
RECEPTION DU MATERIEL
Nous vous recommandons de vérifier le contenu des colis à l’aide du tableau récapitulatif de pièces que vous trouverez en début
de notice de montage.
INSTRUCTIONS FOR ASSEMBLY, USE, CARE AND MAINTENANCE
GENERAL RECOMMENDATIONS
You have just ordered a RICHEL greenhouse. Please readthis instruction carefully and follow the advice given concerning
the construction, use, care and maintenance. The supplier will not accept responsibility in the event of non compliance.
POOR CONSTRUCTION QUALITY CAN CONSIDERABLY REDUCE THE STRUCTURAL RESISTANCE OF THE
GREENHOUSE.
RECEIVING THE MATERIAL
It is recommended to verify the contents of the packages with the help of the summary table that you will find at the
beginning of the assembly instructions guide.
INSTRUCTIES VOOR INSTALLATIE, GEBRUIK, REINIGING EN ONDERHOUD
ALGEMENE AANBEVELINGEN
U heeft een RICHEL kas besteld en wij willen u daarvoor bedanken. Neem zorgvuldig deze handleiding door en neem de
installatie- en gebruiksinstructies die erin staan vermeld in acht. Het is belangrijk om de handleiding volledig te lezen
voordat u met de montage begint.
In geval van niet in acht nemen van de instructies vervalt iedere verantwoordelijkheid van de verkoper.
EEN SLECHTE MONTAGE VAN DE KAS KAN DE WEERSTAND ERVAN AANZIENLIJK BEÏNVLOEDEN.
ONTVANGST VAN HET MATERIAAL
Wij raden u aan om de inhoud van de pakketten te verifiëren met behulp van de overzichtstabel met onderdelen die u in
het begin van de montagehandleiding vindt.
INSTRUKTIONEN FÜR DIE BENUTZUNG, INSTANDHALTUNG UND WARTUNG
ALLGEMEINE EMPFEHLUNGEN
Sie haben einen RICHEL Gewächshaus bestellt ; bitte lesen Sie diese Beschreibung aufmerksam durch und beachten Sie die
darin gegebenen Answeisungen zur Aufstellung, Benutzung, Instandhaltung und Wartung. Lesen Sie vor Montage unbedingt die
gesamte Bedienungsanleitung!
Die Nichtbeachtung entbindet den Verkäufer von jeglicher Verantwortung.
EINE MONTAGE VON SCHLECHTER QUALITÄT KANN SICH BETRÄCHTLICH AUF DIE STANDFESTIGKEIT DES
GEWÄCHSHAUS AUSWIRKEN.
MATERIALANNAHME
Wir empfehlen Ihnen, den Inhalt der Pakete anhand der Stückliste, die Sie am Anfang der Montageanleitung finden, zu überprüfen.

2
P620724
LISTE DES PIÈCES
PARTS LIST
LIJST VAN ONDERDELEN
STÜCKLIST
P720082
P730001
14m
x2
P710193
x12
x4
P720013
x15
P110598
P620003
x2
0
x
10
P250005
x10
P620717
x10
x8
P240062
P881821
x1
6.12m
BÂCHE
SHEET
DEKZEIL
FOLIE
P813410
x2
2.47m
3.36m
BÂCHE
SHEET
DEKZEIL
FOLIE
x10
P110542
P620842
x
10

4
OUTILLAGE NECESSAIRE (Non fourni)
NECESSARY TOOLS (Not supplied)
BENODIGD GEREEDSCHAP (Niet meegeleverd)
BENÖTIGT WERKZEUGE (Nicht geliefert)
x5
P250005
P110598
P620842
+
X 2

5
1.50m
6m
3m
A
B
A = B
+
1.50m
1.50m
1.50m
P620717
±10cm

6
+ x10
P240062
P110542
3m
P620717
P620724
-

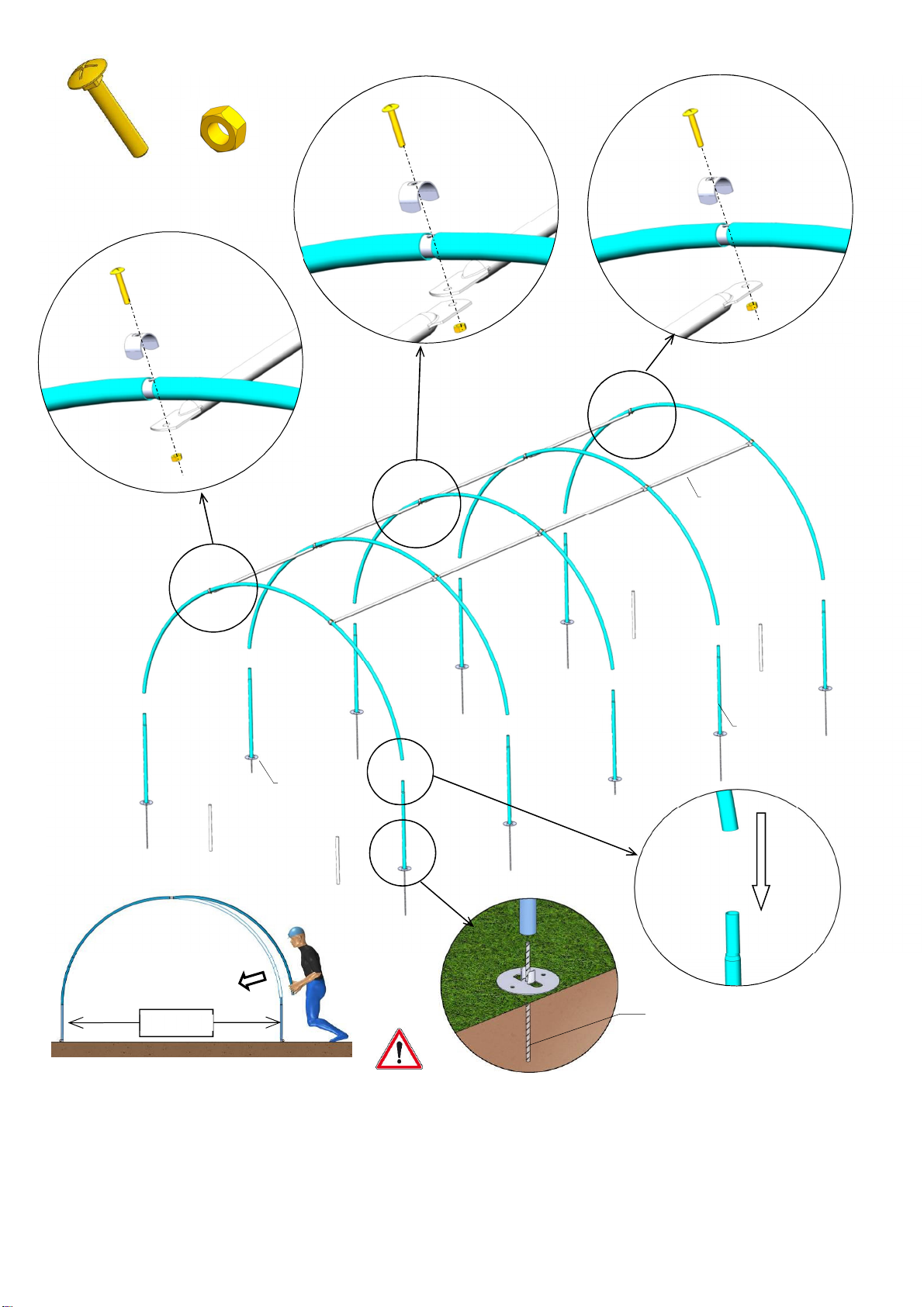

Mettre en place les pièces P110542 au sol, assembler l’arceau P110598 sur un P110542 puis la première jonction P250005 +
P620842, le deuxième P110598, la deuxième jonction et enfin le dernier P110598. Finaliser comme le schéma ci-contre.
- Put parts P110542 on the ground, assemble P110598 arch on a P110542 then the first junction P250005 + P620842, the second
P110598, the second junction and finally the last P110598. Finalize as the diagram.
- Legen Sie die Teile P110542 auf den Boden, montieren Sie den Bogen P110598 an das Teil P110542, dann die erste Verbindung
P250005 + P620842, die zweite P110598, die zweite Verbindung und schließlich die letzte P110598. Fertigstellen wie im
nebenstehenden Diagramm.
- Plaats de stukken P110542 op de grond, monteer de P110598-boog op een P110542 en vervolgens de eerste kruising P250005 +
P620842, de tweede P110598, de tweede kruising en ten slotte de laatste P110598. Finaliseer als het diagram hiernaast.

9

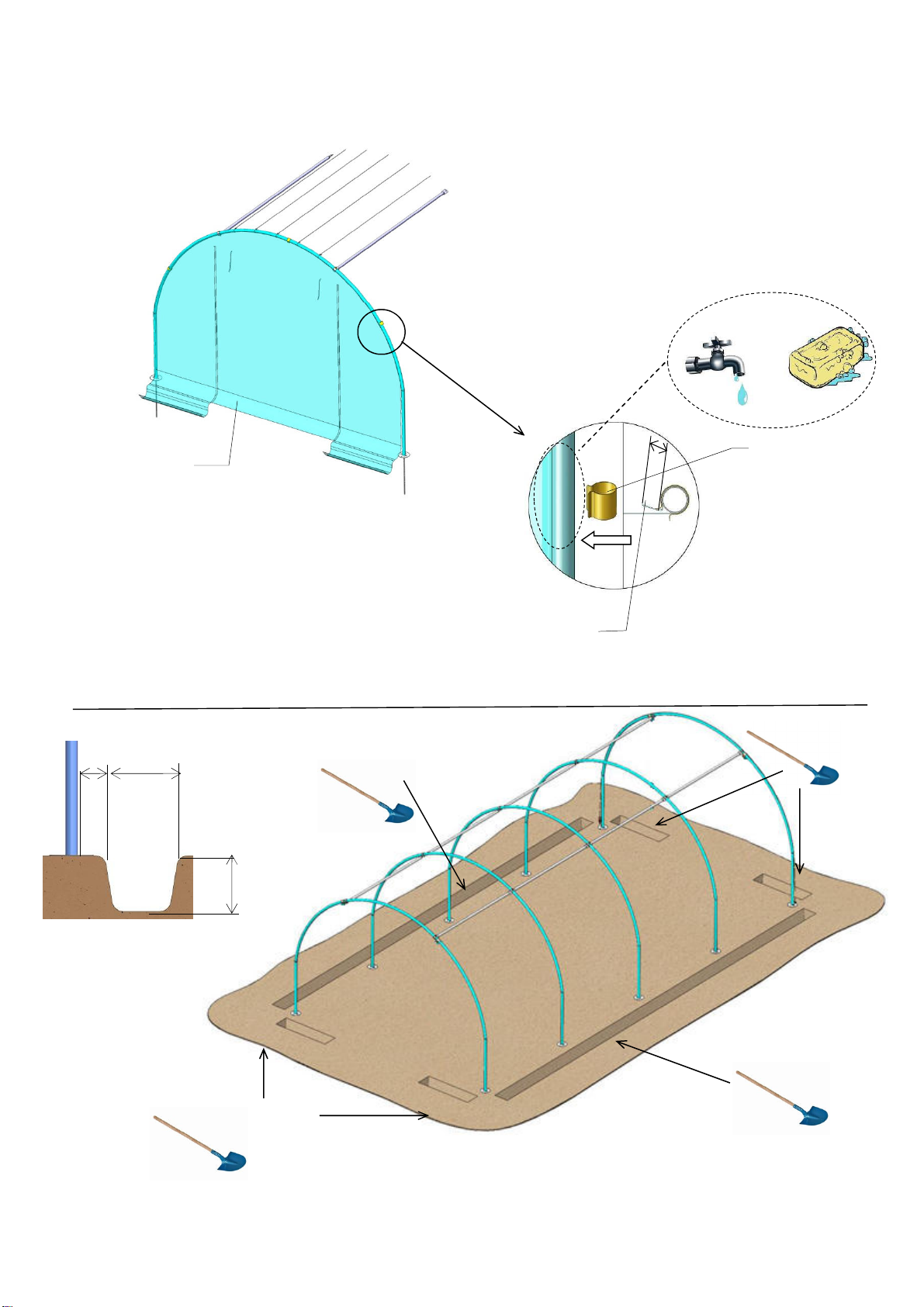

8.
15cm
5cm
20cm
6m
6m
100cm
100cm
100cm

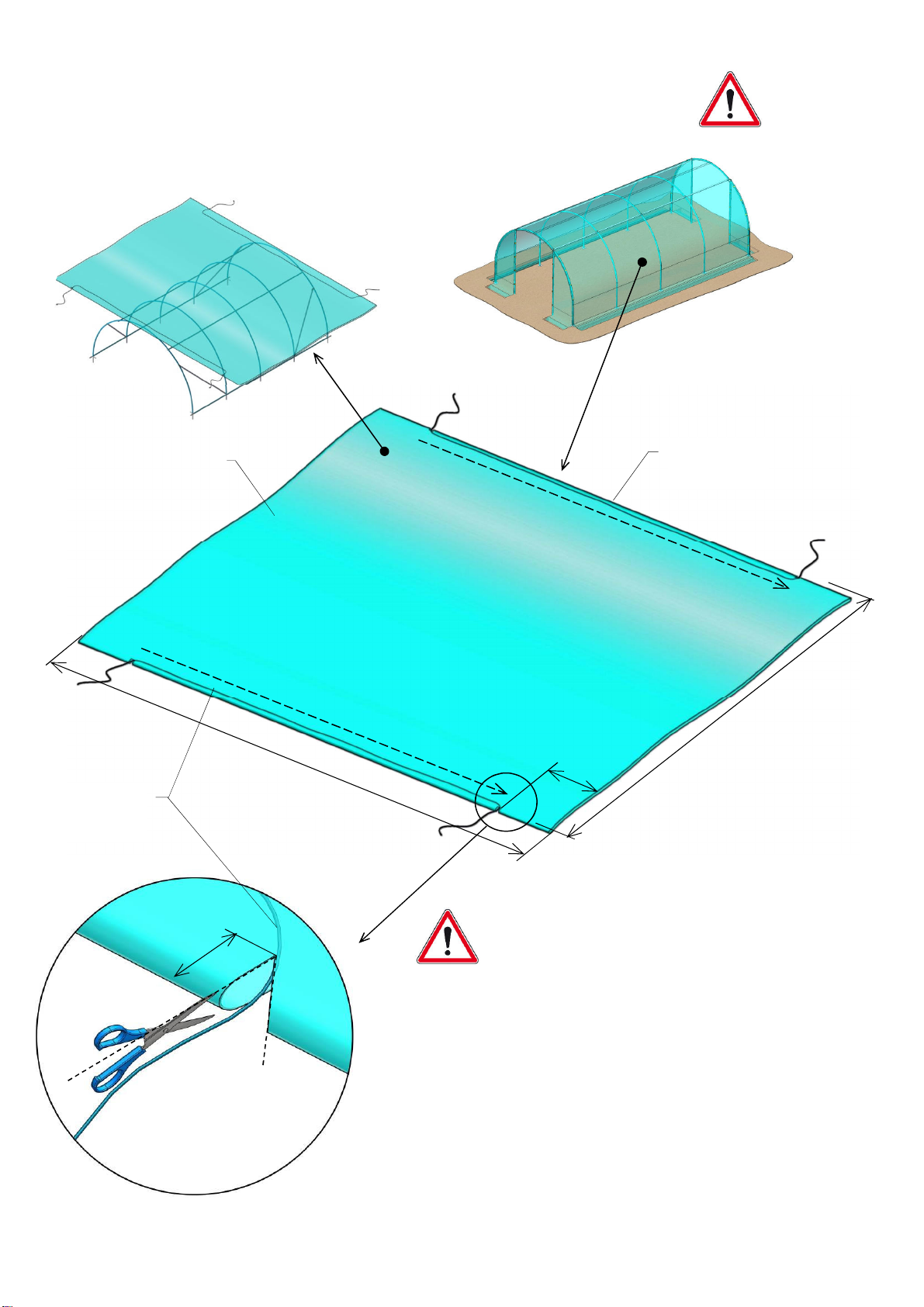

BÂCHE 2.47m x 3.36m
SHEET 2.47m x 3.36m
DEKZEIL 2.47m x 3.36m
FOLIE
2.47m x 3.36m
+
P620003
X1
0
Couper l’excédent de bâche se trouvant à l’intérieur du tunnel
Cut the top of the frame until required height
Snijd het overtollige dekzeil aan de binnenkant van de tunnel weg
Den oberen Teil des Rahmens an gewünschter Höhe durchtrennen
2cm
X2

9
BÂCHE
SHEET
DEKZEIL
FOLIE
6.3
2m
7.00m
80cm
P720082
6.50m
P720082
6.50m
x4
-
Faire attention à ne pas endommager le film en passant le
fil de
fer plastifié dans la gaine
- Take care to not damage the film when feeding the plastic coated
wire into the shaft
- Let erop om het zeil niet te beschadigen als u het
geplastificeerde ijzerdraad door de mantel haalt
- Beim durchziehen des spanndraht weiss im darauf achten, dass
die folie nicht beschädigt wird
5cm
-
Si vous
avez une option d’aération latérale, reportez
-
vous à la notice de cette option.
- If you have a roll-up side ventilation, refer to the instructions for this option.
- Wenn Sie eine seitliche Lüftungsoption haben, lesen Sie die Anweisungen für diese Option.
- Raadpleeg de instructies voor deze optie als u over een zijventilatie beschikt.

10
P720082
6.50m
BÂCHE
SHEET
DEKZEIL
FOLIE
P730001
-

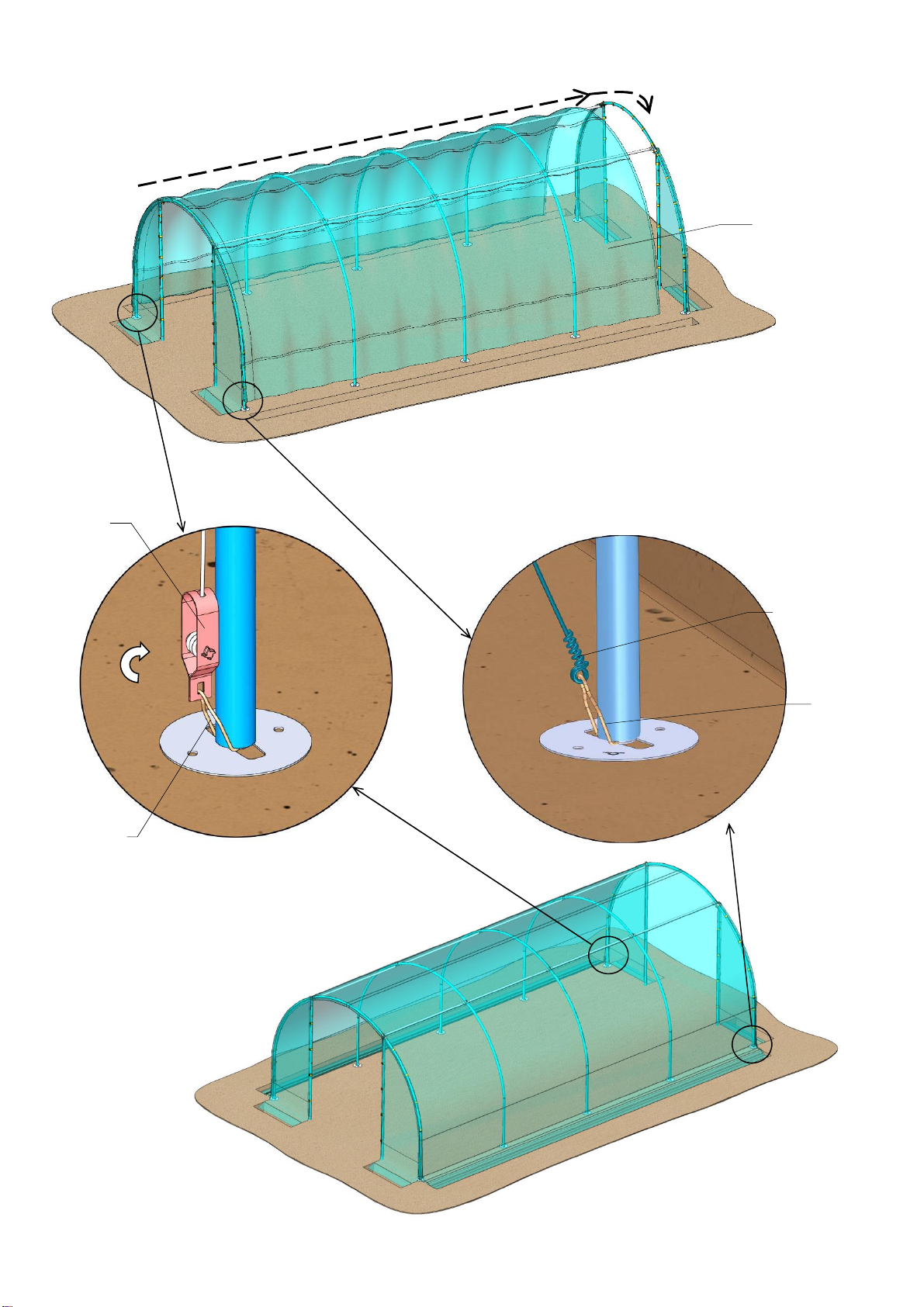

Mettre le premier câble en tension avant la mise en place du
deuxième
- Tight the first cable before putting in place the second
- Trek de eerste kabel strak voordat u de tweede plaatst
- Spannen des ersten Kabels bevor das zweite angebracht wird
1
2
3
4
P720013
P720013

11
A
A
A
A
A
Le film doit être parfaitement tendu à la pose et le demeurer, par
des vérifications complémentaires régulières, quelles que soient
les conditions climatiques extérieures.
En cas de chute de neige, la serre doit être entièrement
déneigée.
RESISTANCE AUX PRODUITS CHIMIQUES :
Certains produits chimiques peuvent affecter la résistance au
vieillissement des films (produits organo-chlorés, phosphorés,
carbamates soufrés, etc.) ; en particulier, certains produits de
traitement des cultures, à base de soufre, attaquent les systèmes
de stabilisation des films incolores et blancs.
Dans toute la mesure du possible, on évitera les contacts
prolongés entre ces produits et les films.
The film must be correctly tightened on installation and
stay that way, with regular checks, whatever the weather
conditions.
In the event of snowfall, the greenhouse must be completely
cleared of snow.
RESISTANCE TO CHEMICALS :
Certain chemicals can adversely affect the film and
reduce its life expectancy (organic chlorides, phosphates,
sulphur carbonates, etc.); in particular certain sulphur
based crop treatments attack the stabilisers in clear or
white films.
As much as possible prolonged contact between these
products and the film should be avoided.
Het zeil moet perfect strak worden getrokken. De spanning van het zeil
moet regelmatig worden gecontroleerd, ongeacht de
weersomstandigheden buiten.
In geval van sneeuwval moet de kas volledig worden ontsneeuwd.
BESTENDIGHEID TEGEN CHEMISCHE PRODUCTEN:
Sommige chemische producten kunnen de weerstand tegen veroudering
van het zeil aantasten (organische producten met chloor of fosfor,
zwavelurethanen, enz.); met name sommige producten voor de
behandeling van gewassen, op basis van zwavel, tasten de
stabilisatiesystemen van doorzichtige en witte zeilen aan.
Vermijd, voor zover mogelijk, langdurig contact van deze producten met het
zeil.
Die Folie muss bei der Anbringung einwandfrei gespannt werden und so
verbleiben. Durch regelmässige zusätzliche Überprüfungen, wie auch
immer die äusseren klimatischen Bedingungen aussehen mögen, ist der
Sitz der Folie zu überprüfen.
Bei Schneefall ist das Gewächshaus vollständig von Schnee zu befreien.
RESISTENZ GEGENÜBER CHEMISCHEN PRODUKTEN :
Einige chemische Produkte können die Alterungsresistenz der Folien
beeinflussen (Organo-chlorierte, phoshorierte, Karbamat- geschwefelte
Produkte, usw.) ; insbesondere bestimmte Produkte zur Behandlung der
angepflanzten Kulturen auf Schwefelbasis können das
Stabilisierungssystem der farblosen und weissen Folien angreifen.
So weit es nur geht sollte der verlängerte Kontakt zwischen diesen
Produkten und der Folie vermieden werden.
BÂCHE
SHEET
DEKZEIL
FOLIE
15cm
5cm
20cm
- REMBLAI : ASSURE L’AMARRAGE DE LA SERRE AU SOL
- IN-FILL : ENSURE ATTACHMENT OF THE GREENHOUSE TO THE GROUND
- OPVULLING: VERZEKERT DE BEVESTIGING VAN DE KAS AAN DE GROND
- AUFSCHÜTTUNG : GEWÄHRLEISTET DIE VERANKERUNG DES GEWÄCHSHAUSES AM BODEN
AMARRAGE
ANCHORING
BEVESTIGING
VERANKERUNG

14
SF00687 ·COLIS 1/2 POUR J30604-SERRE 3x6-2 pte spl-2017
P110598 CINTRE D32x1,5 LG1460 SDJ - 3m x8
P240062 RENFORT 27AC15 L 1500 x8
P813410 PIGNON FERMET RE AVANT PO R SDJ x2
SF00689 COLIS VISSERIE 1/2 PO R J30604-2017 x1
SF00688 ·COLIS 2/2 POUR J30604-SERRE 3x6-2 pte spl-2017
P110598 CINTRE D32x1,5 LG1460 SDJ - 3m x7
P110542 RALLONGE D32 Lg 850 SERRE 2m x10
P881821 GAINE PE 6m12 LG7000 x1
SF00690 COLIS VISSERIE 2/2 PO R J30604-2017 x1
SF00689 ·COLIS VISSERIE 1/2 POUR J30604-2017
P620003 CLIPS ACIER 3 cm x20
P730001 TENDE R COLIGNON x2
P710193 COLIS 6 BO LONS POELIER 8*50 x2
P720013 CROCHET LIGAT RE D 32 x4
P250005 T BE D27x2 LG200 PER X6
P620842 RONDELLE FINITION D32 - 30x30 X6
P620717 PIED PLATINE SERRE DE JARDIN x6
P620724 FER A BETON DIA 8 HA LG 500 x6
SF00690 ·COLIS VISSERIE 2/2 POUR J30604-2017
P250005 T BE D27x2 LG200 PER x4
P620842 RONDELLE FINITION D32 - 30x30 x4
P620717 PIED PLATINE SERRE DE JARDIN x4
P620724 FER A BETON DIA 8 HA LG 500 x4
P720082 FIL DE FER PLASTIFIE LG 14m x1

15
