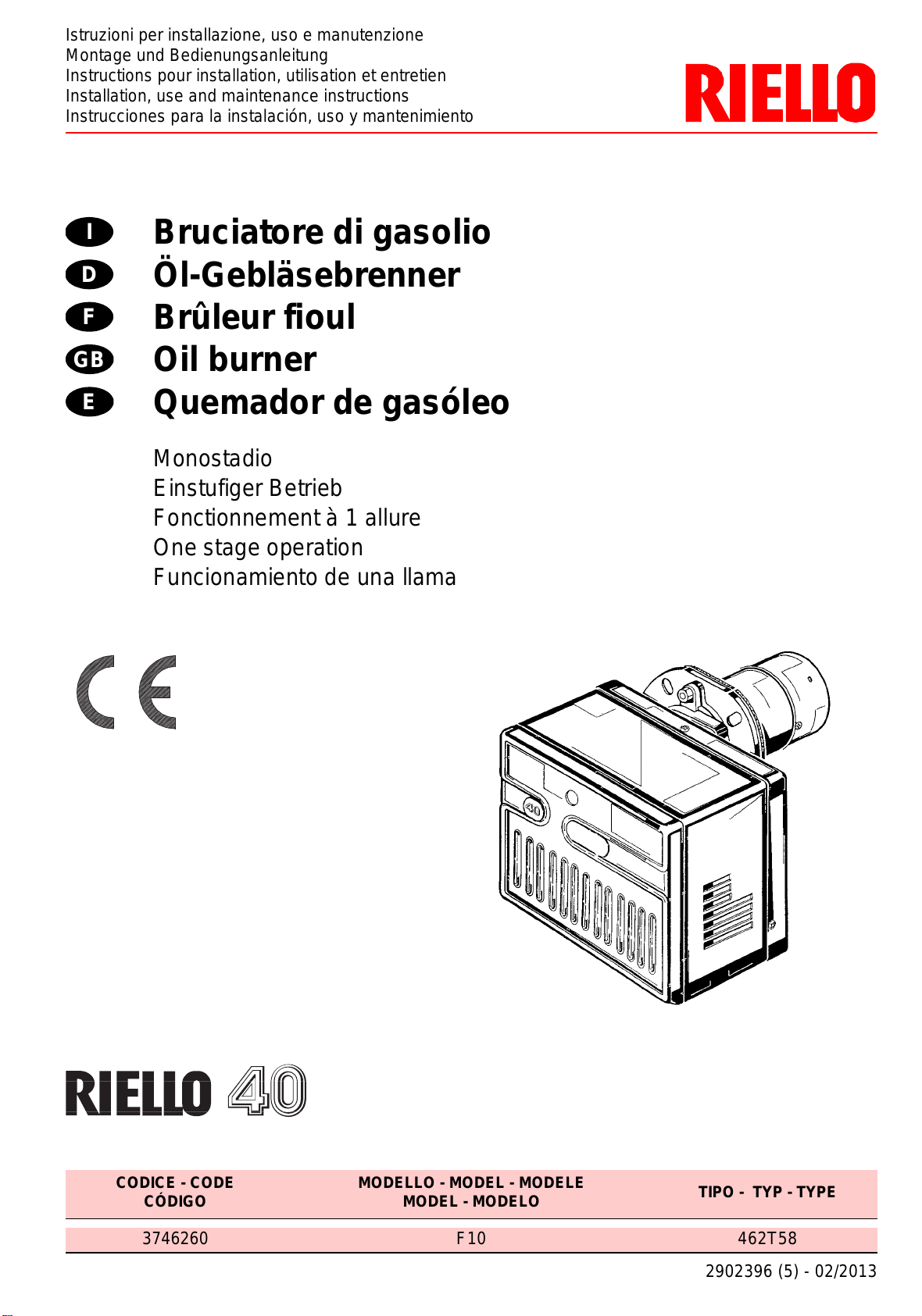

Riello 462T58 Quick start guide

2902396 (5) - 02/2013
Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Instructions pour installation, utilisation et entretien
Installation, use and maintenance instructions
Instrucciones para la instalación, uso y mantenimiento
Bruciatore di gasolio
Öl-Gebläsebrenner
Brûleur fioul
Oil burner
Quemador de gasóleo
CODICE - CODE
CÓDIGO MODELLO - MODEL - MODELE MODEL - MODELO TIPO - TYP - TYPE
3746260 F10 462T58
I
D
F
GB
E
Monostadio
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Funcionamiento de una llama
All manuals and user guides at all-guides.com

All manuals and user guides at all-guides.com

2396 1I
ITALIANO

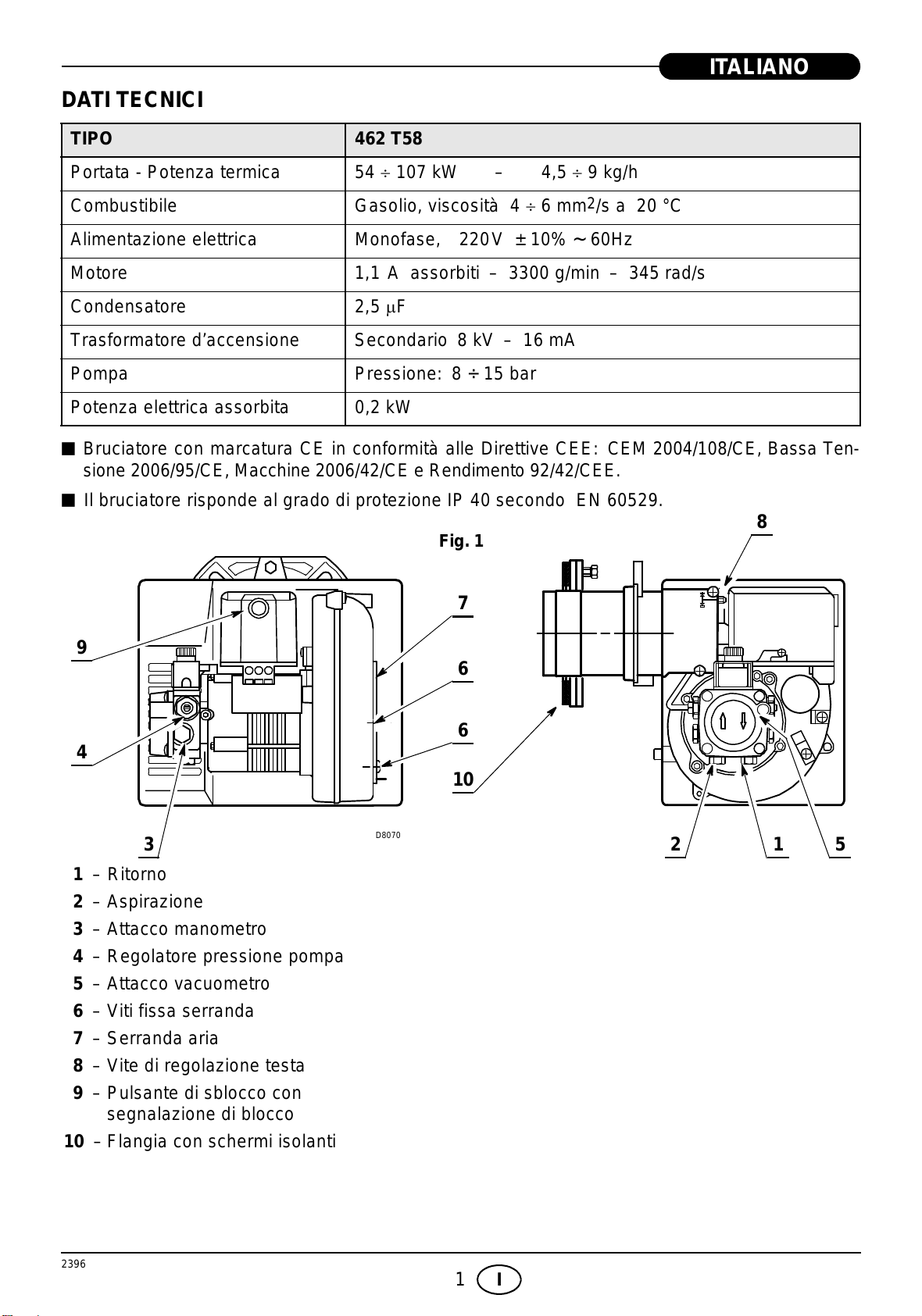

DATI TECNICI
Bruciatore con marcatura CE in conformità alle Direttive CEE: CEM 2004/108/CE, Bassa Ten-
sione 2006/95/CE, Macchine 2006/42/CE e Rendimento 92/42/CEE.
Il bruciatore risponde al grado di protezione IP 40 secondo EN 60529.
TIPO 462 T58
Portata - Potenza termica 54 107 kW – 4,5 9 kg/h
Combustibile Gasolio, viscosità 4 6 mm2/s a 20 °C
Alimentazione elettrica Monofase, 220V ± 10% ~60Hz
Motore 1,1 A assorbiti – 3300 g/min – 345 rad/s
Condensatore 2,5 F
Trasformatore d’accensione Secondario 8 kV – 16 mA
Pompa Pressione: 8 ÷15 bar
Potenza elettrica assorbita 0,2 kW
1– Ritorno
2– Aspirazione
3– Attacco manometro
4– Regolatore pressione pompa
5– Attacco vacuometro
6– Viti fissa serranda
7– Serranda aria
8– Vite di regolazione testa
9– Pulsante di sblocco con
segnalazione di blocco
10 –Flangia con schermi isolanti
5
D8070
Fig. 1
123
4
96
6
7
10
8
All manuals and user guides at all-guides.com

2396 2I

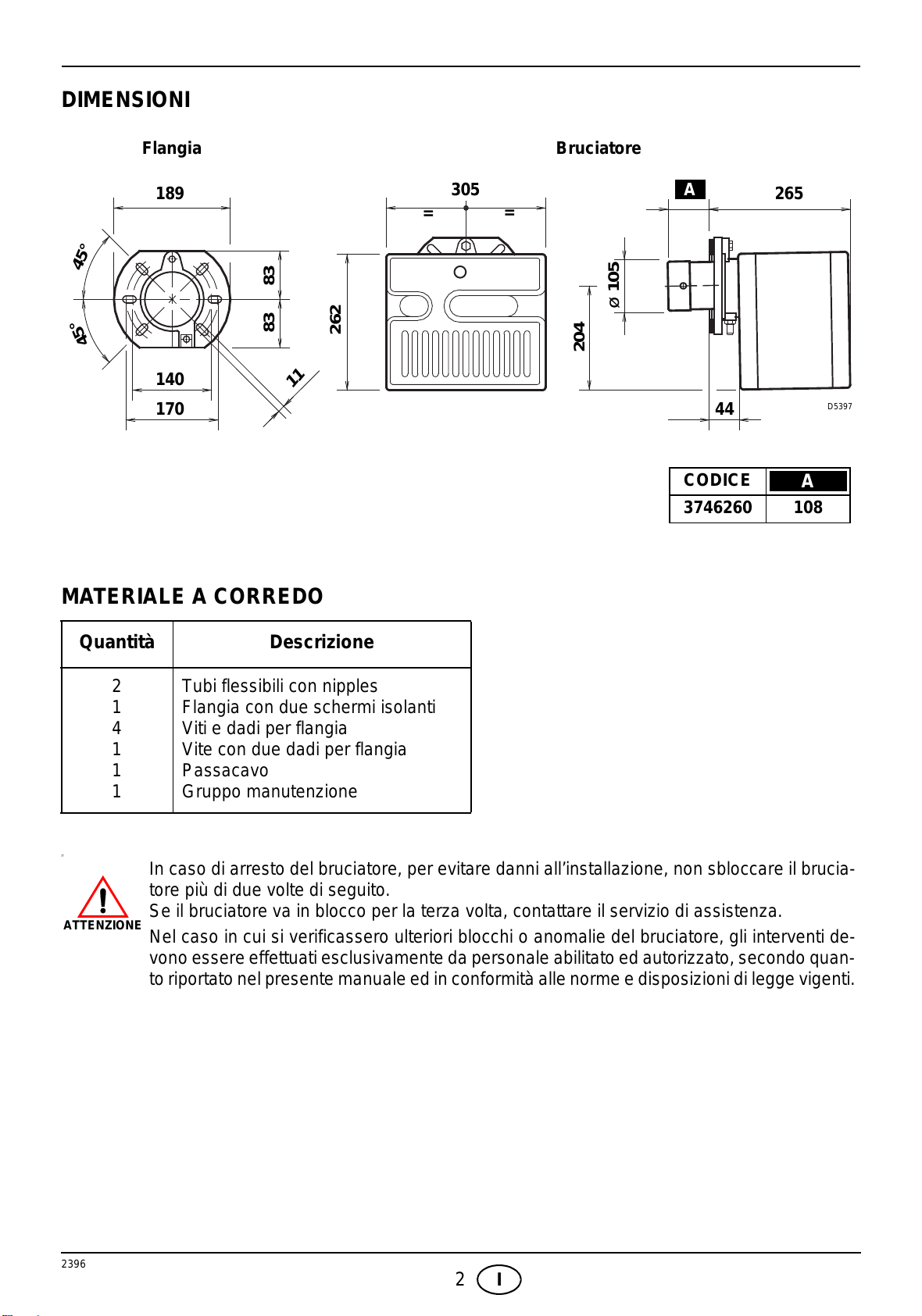

DIMENSIONI
MATERIALE A CORREDO
IT
Quantità Descrizione
2
1
4
1
1
1
Tubi flessibili con nipples
Flangia con due schermi isolanti
Viti e dadi per flangia
Vite con due dadi per flangia
Passacavo
Gruppo manutenzione
In caso di arresto del bruciatore, per evitare danni all’installazione, non sbloccare il brucia-
tore più di due volte di seguito.
Se il bruciatore va in blocco per la terza volta, contattare il servizio di assistenza.
Nel caso in cui si verificassero ulteriori blocchi o anomalie del bruciatore, gli interventi de-
vono essere effettuati esclusivamente da personale abilitato ed autorizzato, secondo quan-
to riportato nel presente manuale ed in conformità alle norme e disposizioni di legge vigenti.
Flangia Bruciatore
305 265
140
=
44
45°
262
11
204
D5397
=
189
83 83
170
45°
ø105
CODICE
3746260 108
A
A
ATTENZIONE
All manuals and user guides at all-guides.com

2396 3I
INSTALLAZIONE
Fig. 6
Verificare che il bruciatore una volta installato sia leggermen-
te inclinato verso il basso. (Vedi fig. 6).
Il bruciatore è predisposto per ricevere i tubi di alimentazione
del gasolio da entrambi i lati.
D5572
FISSAGGIO ALLA CALDAIA
• Inserire sulla flangia (1) la vite e i due dadi (vedi fig. 2).
• Allargare, se necessario, i fori dello schermo isolante (5), (vedi fig. 3).
• Fissare alla portina della caldaia (4) la flangia (1) mediante le viti (2) e (se necessario) i dadi (3)
interponendo lo schermo isolante (5), (vedi fig. 4).
POSIZIONE DI MANUTENZIONE
Accessibilità alla testa di combustione, al gruppo elica - elettrodi e all’ugello, (vedi fig. 5).
• Estrarre il bruciatore dalla caldaia dopo avere tolto il dado di fissaggio alla flangia.
• Agganciare il bruciatore alla flangia (1), togliere la testa di combustione (6) dopo aver allentato le viti (7).
• Estrarre dal portaugello (8) il gruppo supporto elica (9) dopo aver allentato la vite.
• Avvitare l’ugello (10).
D5012
Fig. 2
1
Fig. 3
5
E9022
D8058
1
Fig. 4
43
2
2
5
1
10
9
8
7
6
Fig. 5
D8056
D8057
All manuals and user guides at all-guides.com

2396 4I

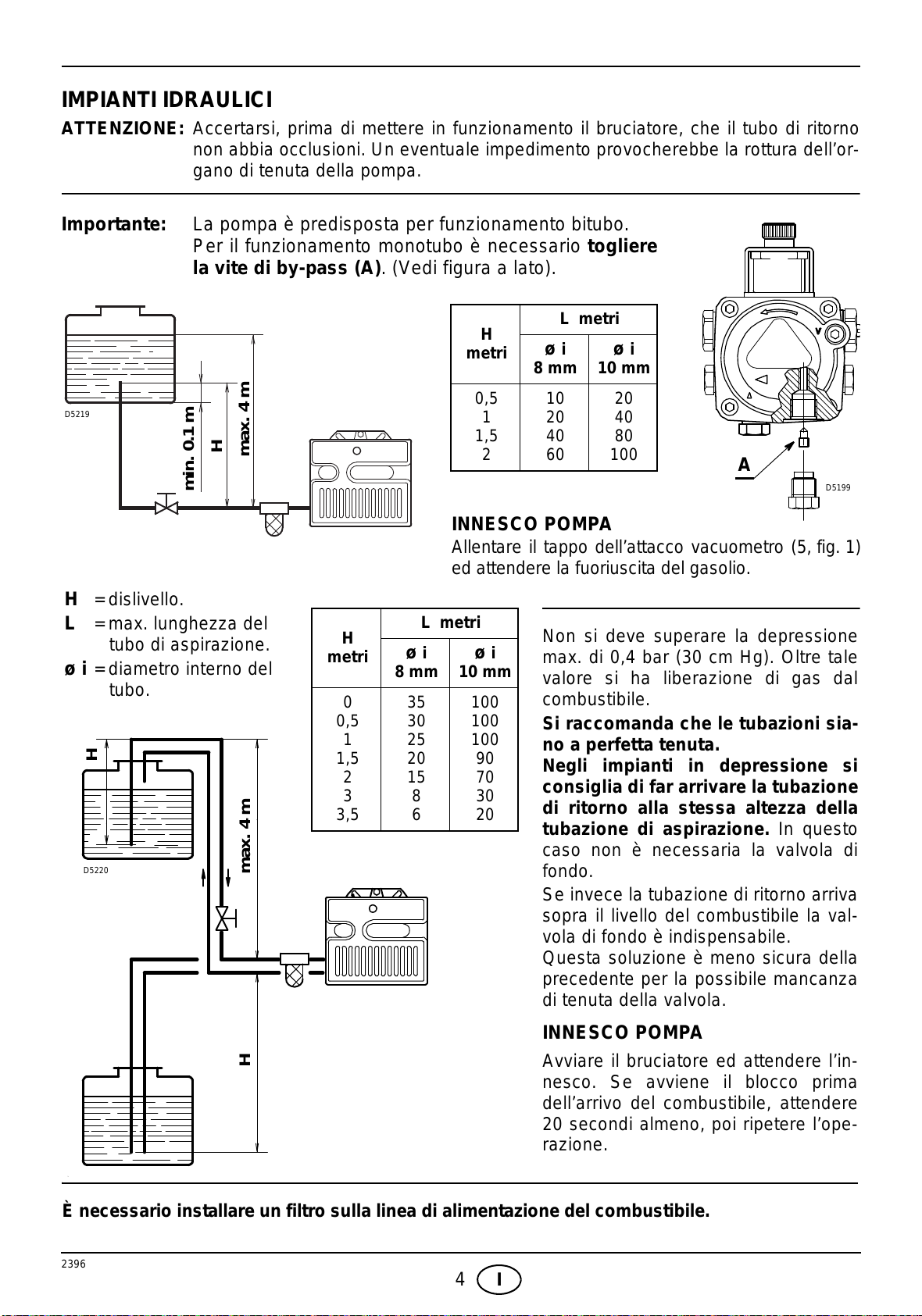

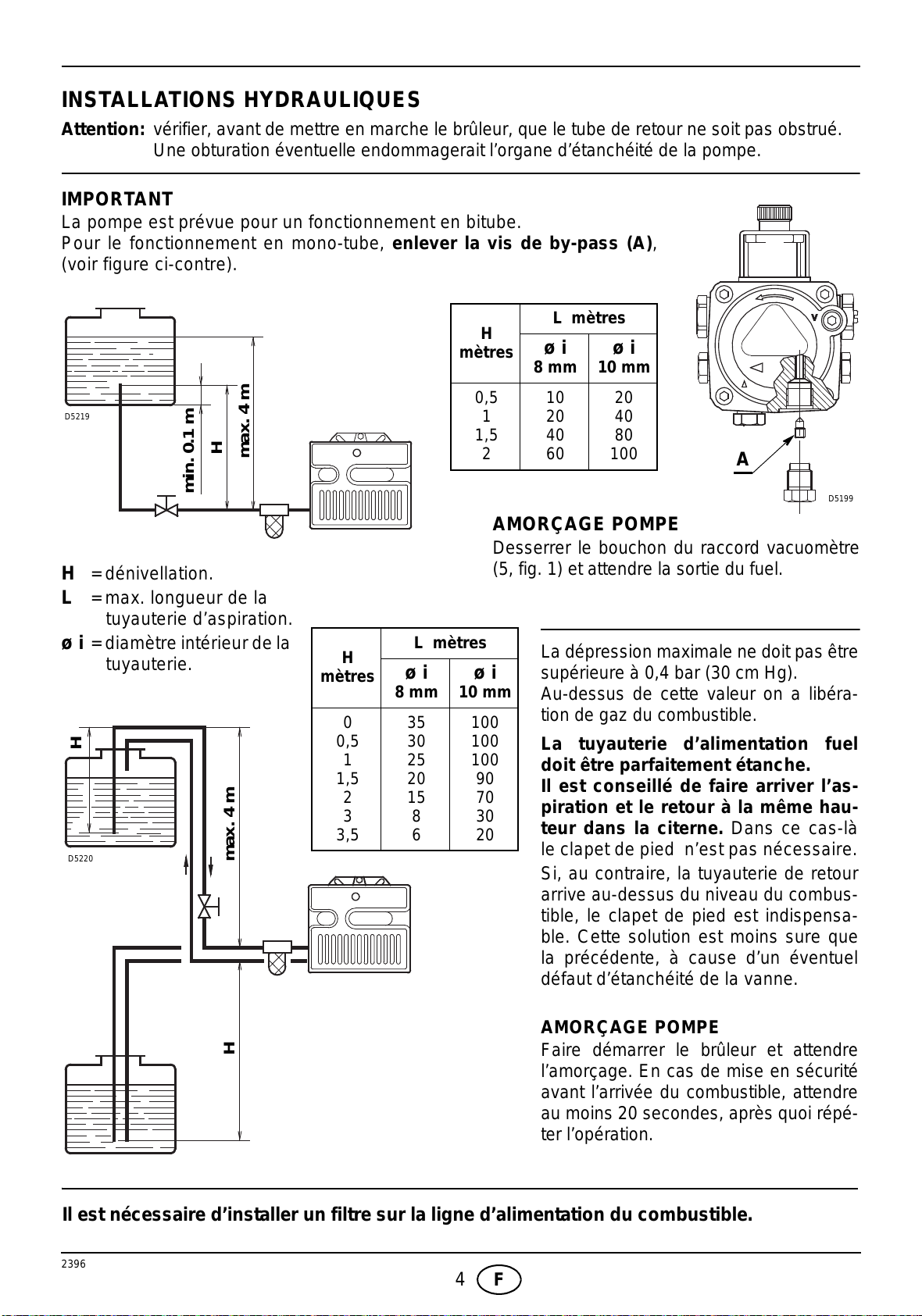

IMPIANTI IDRAULICI
ATTENZIONE: Accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno
non abbia occlusioni. Un eventuale impedimento provocherebbe la rottura dell’or-
gano di tenuta della pompa.
Non si deve superare la depressione
max. di 0,4 bar (30 cm Hg). Oltre tale
valore si ha liberazione di gas dal
combustibile.
Si raccomanda che le tubazioni sia-
no a perfetta tenuta.
Negli impianti in depressione si
consiglia di far arrivare la tubazione
di ritorno alla stessa altezza della
tubazione di aspirazione. In questo
caso non è necessaria la valvola di
fondo.
Se invece la tubazione di ritorno arriva
sopra il livello del combustibile la val-
vola di fondo è indispensabile.
Questa soluzione è meno sicura della
precedente per la possibile mancanza
di tenuta della valvola.
INNESCO POMPA
Avviare il bruciatore ed attendere l’in-
nesco. Se avviene il blocco prima
dell’arrivo del combustibile, attendere
20 secondi almeno, poi ripetere l’ope-
razione.
È necessario installare un filtro sulla linea di alimentazione del combustibile.
H
metri
Lmetri
ø i
8 mm ø i 10 mm
0,5
1
1,5
2
10
20
40
60
20
40
80
100
Importante: La pompa è predisposta per funzionamento bitubo.
Per il funzionamento monotubo è necessario togliere
la vite di by-pass (A). (Vedi figura a lato).
A
H
metri
Lmetri
ø i
8 mm ø i 10 mm
0
0,5
1
1,5
2
3
3,5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
D5199
H= dislivello.
L= max. lunghezza del
tubo di aspirazione.
ø i = diametro interno del
tubo.
H
max. 4 m
min. 0.1 m
D5219
INNESCO POMPA
Allentare il tappo dell’attacco vacuometro (5, fig. 1)
ed attendere la fuoriuscita del gasolio.
H max. 4 m
H
D5220
All manuals and user guides at all-guides.com

2396 5I

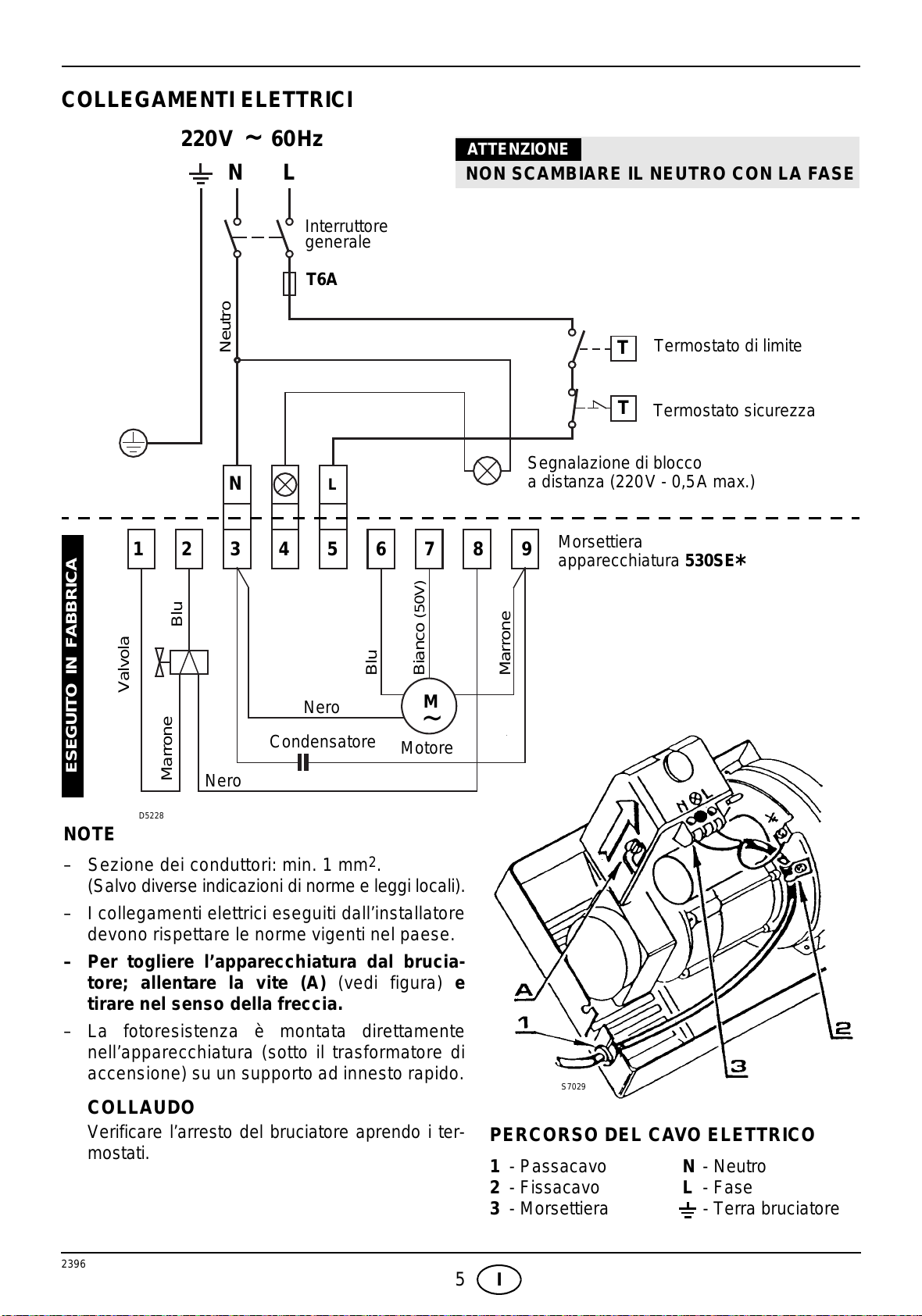

COLLEGAMENTI ELETTRICI
S7029
Marrone Bianco (50V) Blu
Motore
Condensatore
Termostato di limite
Neutro
T6A
NL
M
~
Nero
NOTE
– Sezione dei conduttori: min. 1 mm2.
(Salvo diverse indicazioni di norme e leggi locali).
– I collegamenti elettrici eseguiti dall’installatore
devono rispettare le norme vigenti nel paese.
– Per togliere l’apparecchiatura dal brucia-
tore; allentare la vite (A) (vedi figura) e
tirare nel senso della freccia.
– La fotoresistenza è montata direttamente
nell’apparecchiatura (sotto il trasformatore di
accensione) su un supporto ad innesto rapido.
COLLAUDO
Verificare l’arresto del bruciatore aprendo i ter-
mostati.
ESEGUITO IN FABBRICA
220V ~60Hz
NL
123456789
Blu
Marrone
Valvola
T
T
PERCORSO DEL CAVO ELETTRICO
1- Passacavo N- Neutro
2- Fissacavo L- Fase
3- Morsettiera - Terra bruciatore
D5228
Nero
ATTENZIONE
NON SCAMBIARE IL NEUTRO CON LA FASE
Termostato sicurezza
Segnalazione di blocco
a distanza (220V - 0,5A max.)
Morsettiera
apparecchiatura 530SE*
Interruttore
generale
All manuals and user guides at all-guides.com

2396 6I

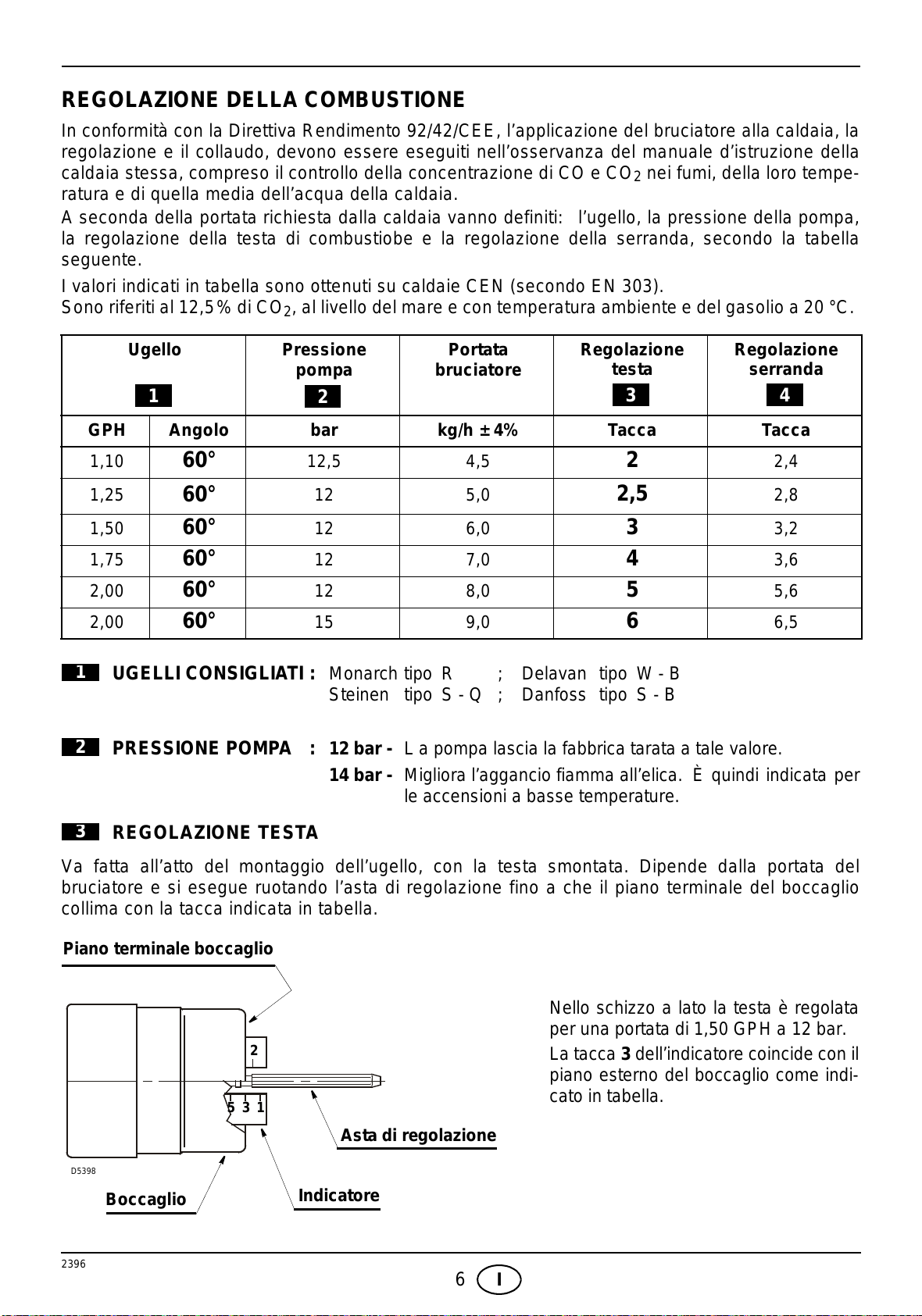

REGOLAZIONE DELLA COMBUSTIONE
In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la
regolazione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della
caldaia stessa, compreso il controllo della concentrazione di CO e CO2nei fumi, della loro tempe-
ratura e di quella media dell’acqua della caldaia.
A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa,
la regolazione della testa di combustiobe e la regolazione della serranda, secondo la tabella
seguente.
I valori indicati in tabella sono ottenuti su caldaie CEN (secondo EN 303).
Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20 °C.
UGELLI CONSIGLIATI : Monarch tipo R ; Delavan tipo W - B
Steinen tipo S - Q ; Danfoss tipo S - B
PRESSIONE POMPA : 12 bar - L a pompa lascia la fabbrica tarata a tale valore.
14 bar - Migliora l’aggancio fiamma all’elica. È quindi indicata per
le accensioni a basse temperature.
REGOLAZIONE TESTA
Va fatta all’atto del montaggio dell’ugello, con la testa smontata. Dipende dalla portata del
bruciatore e si esegue ruotando l’asta di regolazione fino a che il piano terminale del boccaglio
collima con la tacca indicata in tabella.
Ugello Pressione
pompa Portata bruciatore Regolazione
testa Regolazione serranda
GPH Angolo bar kg/h ± 4% Tacca Tacca
1,10 60° 12,5 4,5 22,4
1,25 60° 12 5,0 2,5 2,8
1,50 60° 12 6,0 33,2
1,75 60° 12 7,0 43,6
2,00 60° 12 8,0 55,6
2,00 60° 15 9,0 66,5
1
2
3
4
1
2
3
Nello schizzo a lato la testa è regolata
per una portata di 1,50 GPH a 12 bar.
La tacca 3dell’indicatore coincide con il
piano esterno del boccaglio come indi-
cato in tabella.
Boccaglio
Asta di regolazione
Indicatore
Piano terminale boccaglio
D5398
2
13
5
All manuals and user guides at all-guides.com

2396 7I

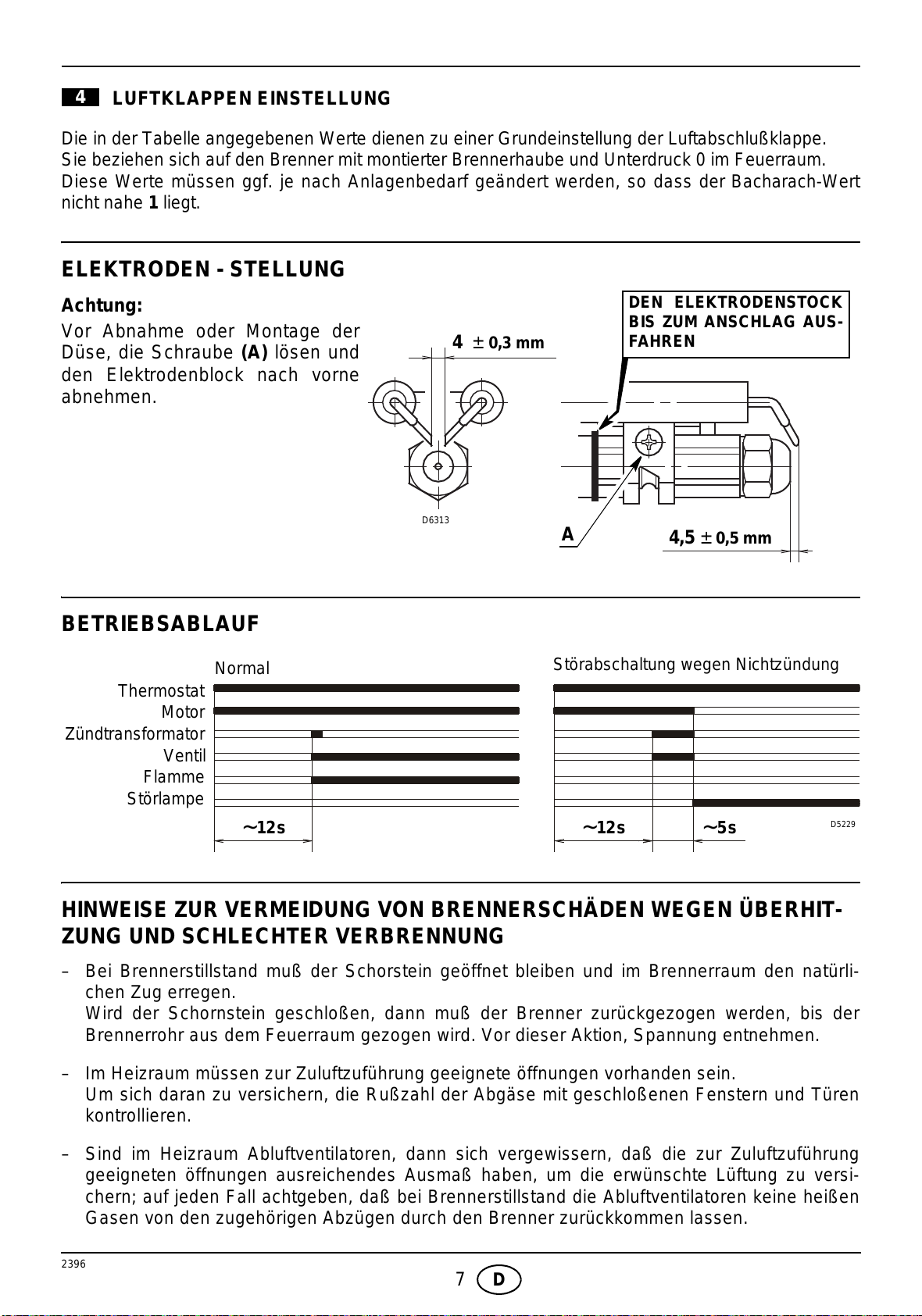

REGOLAZIONE SERRANDA
I valori riportati in tabella servono per una prima taratura della serranda. Si riferiscono a bruciatore con
cofano montato e camera di combustione con depressione zero.
Questi valori vanno eventualmente ritoccati a seconda delle specifiche necessità dell’impianto in
modo che il numero di Bacharach non sia prossimo a 1.
REGOLAZIONE ELETTRODI
PROGRAMMA DI AVVIAMENTO DEL BRUCIATORE
AVVERTENZE PER EVITARE AL BRUCIATORE SURRISCALDAMENTI
ECCESSIVI O CATTIVA COMBUSTIONE
– All’arresto del bruciatore la canna fumaria deve rimanere aperta e attivare in camera di combu-
stione un tiraggio naturale.
Se la canna fumaria viene chiusa il bruciatore deve venire arretrato fino ad estrarre il boccaglio
dal focolare. Prima di questa operazione togliere tensione.
– Il locale dove il bruciatore funziona deve prevedere delle aperture idonee al passaggio dell’aria
necessaria alla combustione.
Per assicurarsi di ciò, controllare il numero di fumo dei gas di scarico con porte e finestre del
locale bruciatore chiuse.
– Se nel locale dove funziona il bruciatore vi sono aspiratori d’aria, accertarsi che esistano aper-
ture di entrata d’aria delle dimensioni sufficienti a garantire i ricambi desiderati; in ogni caso
fare attenzione che all’arresto del bruciatore gli aspiratori non richiamino i fumi caldi dai relativi
condotti attraverso il bruciatore.
4
ARRETRARE IL
PORTAELETTRODI
FINO A BATTUTA
Attenzione:
Prima di smontare o montare l’ugello
allentare la vite (A) e spostare in
avanti gli elettrodi.
4± 0,3 mm
D6313
4,5 ± 0,5 mm
A
Normale Blocco per mancata accensione
Termostato
Motore
Trasf. d’accensione
Valvola
Fiamma
Spia blocco ~12s D5229
~12s ~5s
All manuals and user guides at all-guides.com

2396 1D
DEUTSCH

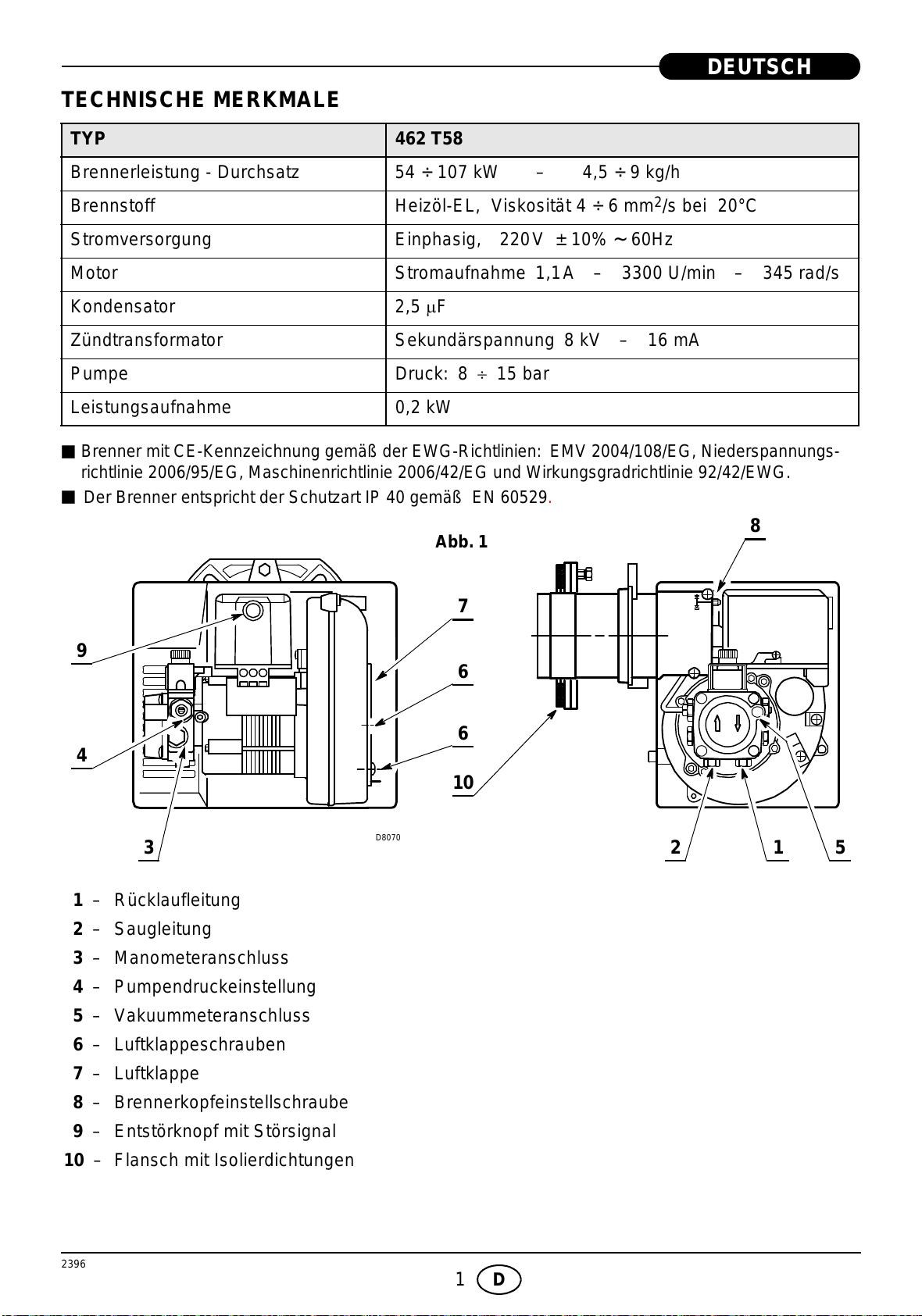

TECHNISCHE MERKMALE
Brenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien: EMV 2004/108/EG, Niederspannungs-
richtlinie 2006/95/EG, Maschinenrichtlinie 2006/42/EG und Wirkungsgradrichtlinie 92/42/EWG.
Der Brenner entspricht der Schutzart IP 40 gemäß EN 60529.
TYP 462 T58
Brennerleistung - Durchsatz 54 ÷107 kW – 4,5 ÷9 kg/h
Brennstoff Heizöl-EL, Viskosität 4 ÷6 mm2/s bei 20°C
Stromversorgung Einphasig, 220V ± 10% ~60Hz
Motor Stromaufnahme 1,1A – 3300 U/min – 345 rad/s
Kondensator 2,5 F
Zündtransformator Sekundärspannung 8 kV – 16 mA
Pumpe Druck: 8 15 bar
Leistungsaufnahme 0,2 kW
1– Rücklaufleitung
2– Saugleitung
3– Manometeranschluss
4– Pumpendruckeinstellung
5– Vakuummeteranschluss
6– Luftklappeschrauben
7– Luftklappe
8– Brennerkopfeinstellschraube
9– Entstörknopf mit Störsignal
10 – Flansch mit Isolierdichtungen
5
D8070
Abb. 1
123
4
96
6
7
10
8
All manuals and user guides at all-guides.com

2396 2D
ABMESSUNGEN
MITGELIEFERTES ZUBEHÖR
Menge Beschreibung
2
1
4
1
1
1
Ölschläuche mit Nippel
Flansch mit zwei Isolierdichtungen
Schrauben und Mutter für Flansch
Schraube mit zwei Muttern für Flansch
Kabeldurchführung
Wartungsystem
Im Falle des Abschaltens des Brenners den Brenner nicht mehrmals hintereinander entstö-
ren, um Schäden an der Installation zu vermeiden. Falls der Brenner zum dritten Mal hin-
tereinander eine Störabschaltung vornimmt, kontaktieren Sie den Kundendienst.
Sollten weitere Störabschaltungen oder Anomalien des Brenners auftreten, dürfen die Ein-
griffe nur von befugtem Fachpersonal entsprechend den Angaben in diesem Handbuch
und gemäß den geltenden gesetzlichen Vorschriften und Normen durchgeführt werden.
Flansch Brenner
305 265
140
=
44
45°
262
11
204
D5397
=
189
83 83
170
45°
ø105
CODE
3746260 108
A
A
ACHTUNG
All manuals and user guides at all-guides.com

2396 3D

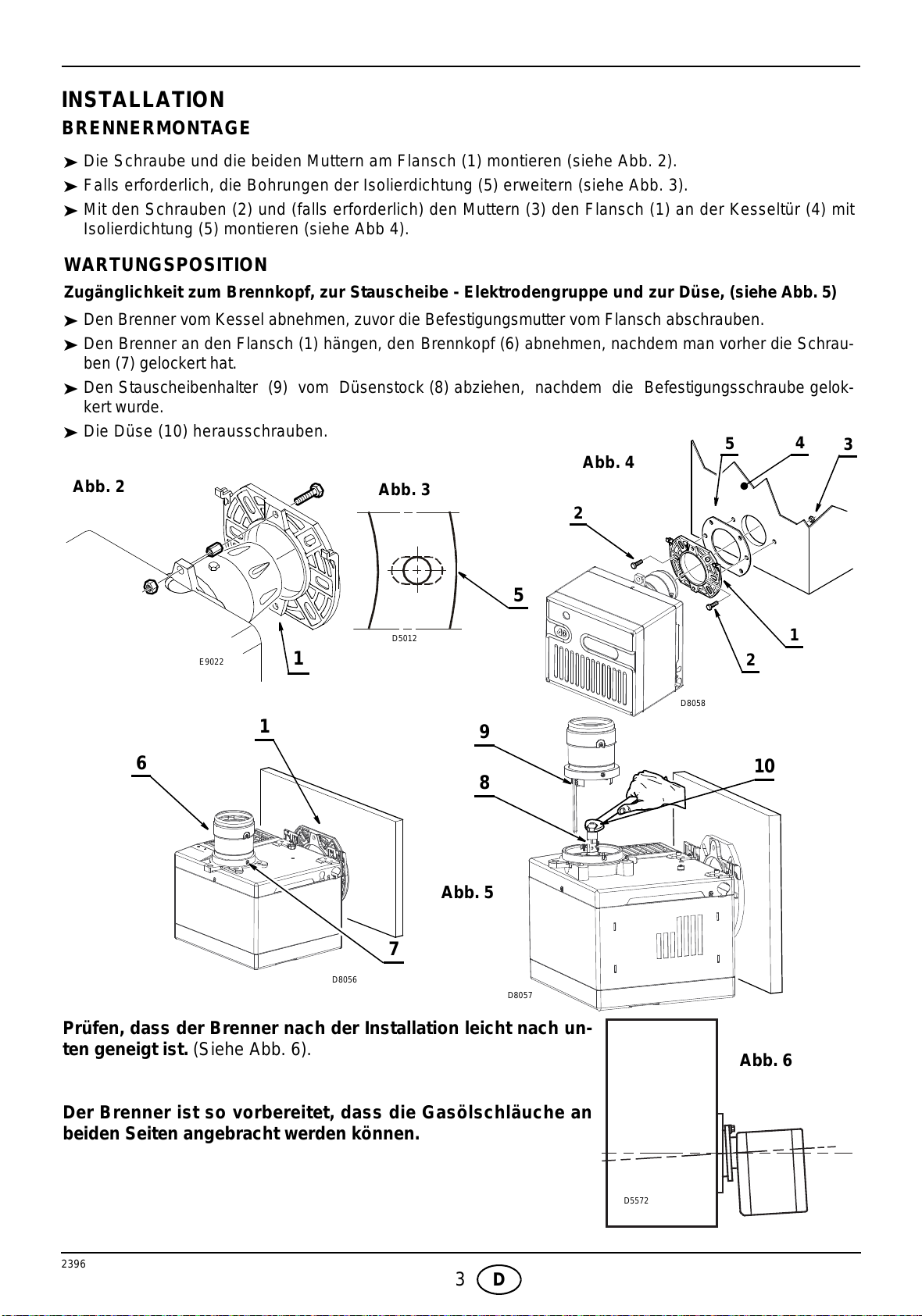

INSTALLATION
BRENNERMONTAGE
Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 2).
Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern (siehe Abb. 3).
Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit
Isolierdichtung (5) montieren (siehe Abb 4).
WARTUNGSPOSITION
Zugänglichkeit zum Brennkopf, zur Stauscheibe - Elektrodengruppe und zur Düse, (siehe Abb. 5)
Den Brenner vom Kessel abnehmen, zuvor die Befestigungsmutter vom Flansch abschrauben.
Den Brenner an den Flansch (1) hängen, den Brennkopf (6) abnehmen, nachdem man vorher die Schrau-
ben (7) gelockert hat.
Den Stauscheibenhalter (9) vom Düsenstock (8) abziehen, nachdem die Befestigungsschraube gelok-
kert wurde.
Die Düse (10) herausschrauben.
Abb. 6
D5572
Prüfen, dass der Brenner nach der Installation leicht nach un-
ten geneigt ist. (Siehe Abb. 6).
Der Brenner ist so vorbereitet, dass die Gasölschläuche an
beiden Seiten angebracht werden können.
D5012
Abb. 2
1
Abb. 3
5
E9022
D8058
1
Abb. 4
43
2
2
5
1
10
9
8
7
6
Abb. 5
D8056
D8057
All manuals and user guides at all-guides.com

2396 4D
ÖLVERSORGUNGSANLAGE
Achtung: überprüfen, ob die Rücklaufleitung nicht verstopft ist, bevor den Brenner in Betrieb gesetzt wird.
Eventuelle Verstopfungen würden die Beschädigung der Wellendichtung zur Folge haben.
Der Höchstunterdruck von 0,4 bar
(30 cm Hg) darf nicht überschritten
werden. Über diesem Wert bilden sich
im Brennstoff Gase.
Sich vergewissern, dass die Leitun-
gen dicht sind. Wir empfehlen, die
Rücklaufleitung in gleicher Höhe wie
die Saugleitung enden zu lassen. In
diesem Fall ist ein Fussventil überflüssig.
Sollte die Rücklaufleitung aber über
dem Niveau des Brennstoffes enden,
ist ein Fussventil unerlässlich. Diese
Lösung ist aufgrund einer möglichen
Undichtheit des Ventiles nicht so si-
cher wie die vorher beschriebene.
AUFFÜLLEN DER PUMPE
Den Brenner starten und das Auffüllen
abwarten. Sollte vor Eintritt des Brenn-
stoffes eine Störabschaltung erfolgen,
mindestens 20 Sekunden warten und
danach den Vorgang wiederholen.
Es ist nötig ein Filter in der Ansaugsleitung des Brennstoffes einzubauen.
H
Meter
LMeter
ø i
8 mm ø i 10 mm
0,5
1
1,5
2
10
20
40
60
20
40
80
100
WICHTIGER HINWEIS
Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet.
Für Einrohrbetrieb, ist es notwendig die By-Pass Schraube (A) zu
entfernen. (Siehe die nahe Abb.).
A
H
Meter
L Meter
ø i
8 mm ø i 10 mm
0
0,5
1
1,5
2
3
3,5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
D5199
AUFFÜLLEN DER PUMPE
Den Verschluss des Vakuummeteranschlus-
ses (5, Abb 1) lösen und das Austreten des
Heizöls abwarten.
H= Höhenunterschied.
L= max. Länge der
Saugleitung.
ø i = Innendurchmesser
der Leitung.
H max. 4 m
H
H
max. 4 m
min. 0.1 m
D5219
D5220
All manuals and user guides at all-guides.com

2396 5D
ELEKTRISCHES VERDRAHTUNGSSCHEMA
S7029
Braun
Weiss (50V)
Blau
Motor
Kondensator
Begrenzungsthermostat
Nulleiter
Hauptschalter
6A max.
NL
M
~
Schwarz
ANMERKUNGEN:
– Leiterdurchmesser: min. 1 mm2.
(außer im Falle anderslautender Angaben
durch Normen und örtliche Gesetze).
– Die vom Installateur ausgeführten elektrischen
Verbindungen müssen den lokalen Bestim-
mungen entsprechen.
– Um das Steuergerät vom Brenner zu tren-
nen: die Schraube (A) (siehe seitliche Abbil-
dung) lösen und in Richtung des Pfeiles
ziehen.
– Der Photowiderstand ist im Steuergerät (unter
dem Zündtrafo) auf einem Schnellstecksockel
angeordnet.
KONTROLLE
Die Regelabschaltung des Brenners durch Ein- und
Ausschalten der Thermostate überprüfen.
SERIENMÄSSIG AUSGEFÜHRT
ACHTUNG
220V ~60Hz
NL
Störabschaltung-Fernmeldung
123456789
Blau
Braun
Klemmleiste des
Steuergeräts 530SE*
Ventil
T
T
VERLAUF DES ELEKTRISCHEN KABELS
1- Kabeldurchführung N- Nulleiter
2- Kabelbefestigung L- Phase
3- Klemmleiste - Brenner-Erdung
D5228
Schwarz
(220V - 0,5 A max.)
Sicherheitstemperaturbe-
grenzer
NULLEITER NICHT MIT DER PHASE
VERWECHSELN
All manuals and user guides at all-guides.com

2396 6D
EINSTELLUNG DER VERBRENNUNG
In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am
Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des
Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO2in den
Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur.
Entsprechend der gewünschten Kesselleistung werden Düse, Pumpendruck, Einstellung des
Brennkopfes und der Luftklappe gemäß folgender Tabelle bestimmt.
Die in der Tabelle verzeichneten Werte beziehen sich auf einen CEN-Heizkessel (Gemäß EN267),
auf 12.5% CO2, auf Meereshöhe und eine Raum- und Heizöltemperatur von 20 °C.
EMPFOHLENE DÜSEN : Monarch Typ R ; Delavan Typ W - B
Steinen Typ S - Q ; Danfoss Typ S - B
PUMPENDRUCK:12 bar - die Pumpe wird im Werk auf diesen Wert tariert.
14 bar - es verbessert die Verbindung der Flamme mit der Stauscheibe.
Es ist deshalb geeignet für Anzünden bei niedrigen Temperaturen.
BRENNKOPFEINSTELLUNG:wird während des Einbaus der Düse bei abmontiertem Bren-
nerrohr erledigt. Sie ist von dem Durchsatz des Brenners ab-
hängig und wird ausgeführt, indem man die Einstellspindel
soweit dreht, bis die Endebene des Brennerrohres mit der in
der Tabelle angegebenen Raste übereinstimmt.
Düse Pumpendruck Brenner-
Durchsatz Brennerkopf- Einstellung Luftklappen- Einstellung
GPH Winkel bar kg/h ± 4% Rastepunkt Rastepunkt
1,10 60° 12,5 4,5 22,4
1,25 60° 12 5,0 2,5 2,8
1,50 60° 12 6,0 33,2
1,75 60° 12 7,0 43,6
2,00 60° 12 8,0 55,6
2,00 60° 15 9,0 66,5
1
2
3
4
1
2
3
In der seitlichen Abbildung, ist der Brenn-
kopf auf einem Durchsatz von 1,50 GPH,
bei 12 bar eingestellt.
Die Raste 3des Anzeigers stimmt mit der
Endebene des Brennerrohrs überein, wie in
der Tabelle angegeben.
Brennerrohr
Einstellspindel
Anzeiger
Endebene des Brennerrohrs
D5398
2
135
All manuals and user guides at all-guides.com

2396 7D
LUFTKLAPPEN EINSTELLUNG
Die in der Tabelle angegebenen Werte dienen zu einer Grundeinstellung der Luftabschlußklappe.
Sie beziehen sich auf den Brenner mit montierter Brennerhaube und Unterdruck 0 im Feuerraum.
Diese Werte müssen ggf. je nach Anlagenbedarf geändert werden, so dass der Bacharach-Wert
nicht nahe 1liegt.
ELEKTRODEN - STELLUNG
BETRIEBSABLAUF
HINWEISE ZUR VERMEIDUNG VON BRENNERSCHÄDEN WEGEN ÜBERHIT-
ZUNG UND SCHLECHTER VERBRENNUNG
– Bei Brennerstillstand muß der Schorstein geöffnet bleiben und im Brennerraum den natürli-
chen Zug erregen.
Wird der Schornstein geschloßen, dann muß der Brenner zurückgezogen werden, bis der
Brennerrohr aus dem Feuerraum gezogen wird. Vor dieser Aktion, Spannung entnehmen.
– Im Heizraum müssen zur Zuluftzuführung geeignete öffnungen vorhanden sein.
Um sich daran zu versichern, die Rußzahl der Abgäse mit geschloßenen Fenstern und Türen
kontrollieren.
– Sind im Heizraum Abluftventilatoren, dann sich vergewissern, daß die zur Zuluftzuführung
geeigneten öffnungen ausreichendes Ausmaß haben, um die erwünschte Lüftung zu versi-
chern; auf jeden Fall achtgeben, daß bei Brennerstillstand die Abluftventilatoren keine heißen
Gasen von den zugehörigen Abzügen durch den Brenner zurückkommen lassen.
4
Achtung:
Vor Abnahme oder Montage der
Düse, die Schraube (A) lösen und
den Elektrodenblock nach vorne
abnehmen.
4± 0,3 mm
D6313
4,5 ± 0,5 mm
DEN ELEKTRODENSTOCK
BIS ZUM ANSCHLAG AUS-
FAHREN
A
Normal
Thermostat
Motor
Zündtransformator
Ventil
Flamme
Störlampe
D5229
~12s ~12s ~5s
Störabschaltung wegen Nichtzündung
All manuals and user guides at all-guides.com

2396 1F
FRANÇAIS
DONNEES TECHNIQUES
Brûleur avec label CE conformément aux directives CEE: EMC 2004/108/CE, Basse Tension 2006/95/
CE, Machines 2006/42/CE et rendement 92/42/CEE.
Brûleur conforme au degré de protection IP 40 selon EN 60529.
TYPE 462 T58
Puissance thermique – Débit 54 107 kW – 4,5 9 kg/h
Combustible Fioul domestique, viscosité 4 6 mm2/s à 20 °C
Alimentation électrique Monophasée, 220V ± 10% ~60Hz
Moteur 1,1A absorbés – 3300 t/min – 345 rad/s
Condensateur 2,5 F
Transformateur d’allumage Secondaire 8 kV – 16 mA
Pompe Pression: 8 15 bar
Puissance électrique absorbée 0,2 kW
1 – Raccord de retour
2 – Raccord d’aspiration
3 – Prise manomètre
4 – Régulateur pression pompe
5 – Prise vacuomètre
6 – Vis blocage volet d’air
7 – Volet d’air
8 – Vis réglage tête combustion
9 – Bouton de réarmement avec
signalisation de sécurité
10 – Bride avec joints isolants
5
D8070
Fig. 1
123
4
96
6
7
10
8
All manuals and user guides at all-guides.com

2396 2F

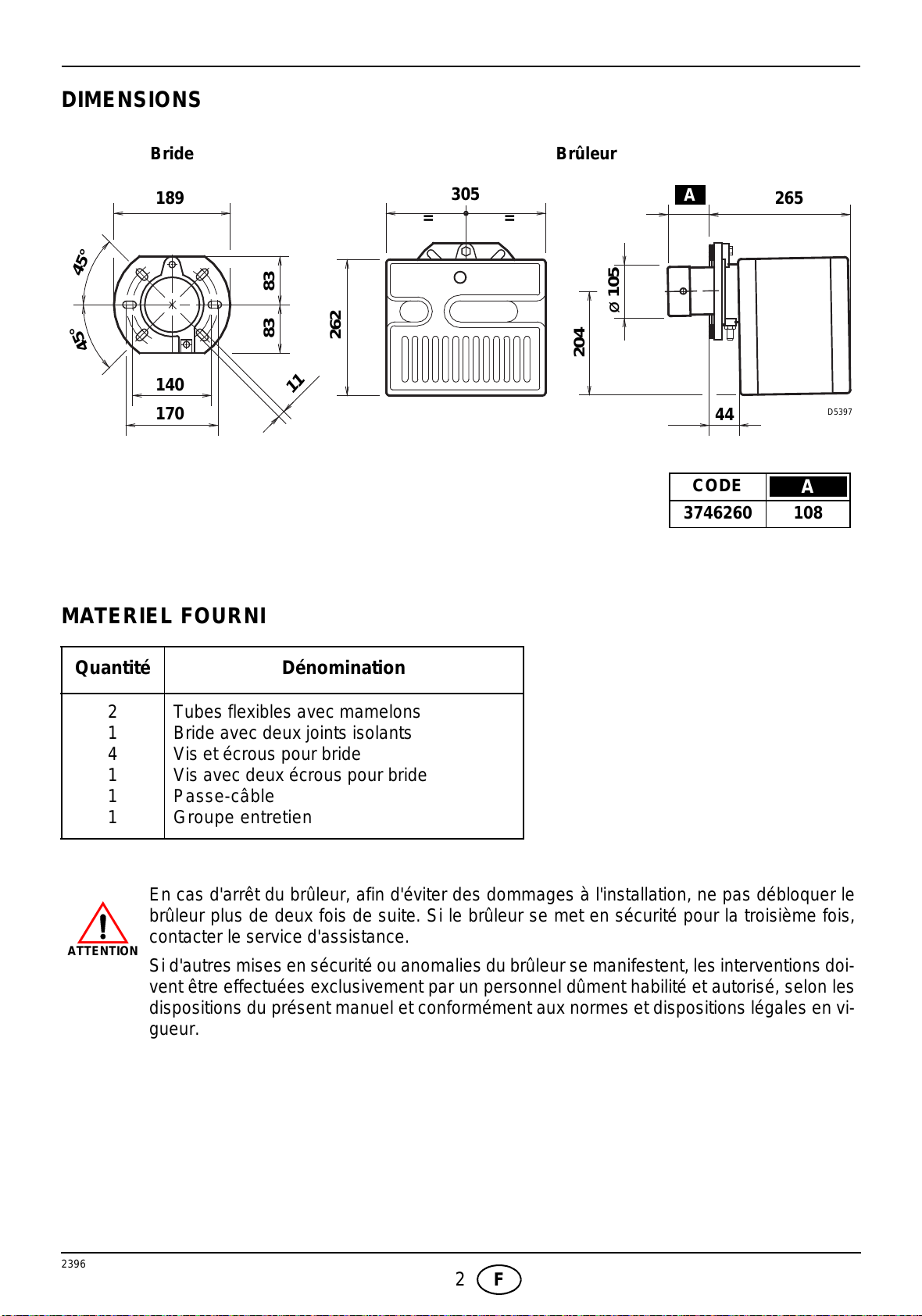

DIMENSIONS
MATERIEL FOURNI
Quantité Dénomination
2
1
4
1
1
1
Tubes flexibles avec mamelons
Bride avec deux joints isolants
Vis et écrous pour bride
Vis avec deux écrous pour bride
Passe-câble
Groupe entretien
En cas d'arrêt du brûleur, afin d'éviter des dommages à l'installation, ne pas débloquer le
brûleur plus de deux fois de suite. Si le brûleur se met en sécurité pour la troisième fois,
contacter le service d'assistance.
Si d'autres mises en sécurité ou anomalies du brûleur se manifestent, les interventions doi-
vent être effectuées exclusivement par un personnel dûment habilité et autorisé, selon les
dispositions du présent manuel et conformément aux normes et dispositions légales en vi-
gueur.
Bride Brûleur
305 265
140
=
44
45°
262
11
204
D5397
=
189
83 83
170
45°
ø105
CODE
3746260 108
A
A
ATTENTION
All manuals and user guides at all-guides.com

2396 3F
INSTALLATION
FIXATION A LA CHAUDIERE
Insérer sur la bride (1) la vis et deux écrous, (voir fig. 2).
Elargir, si nécessaire, les trous dans le joint isolant (5), (voir fig. 3).
Fixer sur la plaque de la chaudière (4) la bride (1) par l’intermédiaire des vis (2) et (si nécessaire) des
écrous (3) en interposant le joint isolant (5), (voir fig. 4).
POSITION D’ENTRETIEN
Accès à la tête de combustion, au groupe accroche flamme / électrodes et au gicleur, (voir fig. 5).
Enlever le brûleur de la chaudiere, en enlevant l’écrou de fixage à la bride.
Accrocher le brûleur à la bride (1), enlever la tête de combustion (6) après avoir desserré les vis (7).
Enlever de la ligne porte gicleur (8) le support de l’accroche flamme (9) après avoir desserré la vis.
Visser le gicleur (10).
Fig. 6
D5572
Le brûleur, une fois installé, doit être un peu incliné. (Voir
figure 6).
Le brûleur est prévu pour recevoir les tubes d’alimentation du
fuel d’un côté ou de l’autre.
D5012
Fig. 2
1
Fig. 3
5
E9022
D8058
1
Fig. 4
43
2
2
5
1
10
9
8
7
6
Fig. 5
D8056
D8057
All manuals and user guides at all-guides.com

2396 4F
INSTALLATIONS HYDRAULIQUES
Attention: vérifier, avant de mettre en marche le brûleur, que le tube de retour ne soit pas obstrué.
Une obturation éventuelle endommagerait l’organe d’étanchéité de la pompe.
La dépression maximale ne doit pas être
supérieure à 0,4 bar (30 cm Hg).
Au-dessus de cette valeur on a libéra-
tion de gaz du combustible.
La tuyauterie d’alimentation fuel
doit être parfaitement étanche.
Il est conseillé de faire arriver l’as-
piration et le retour à la même hau-
teur dans la citerne. Dans ce cas-là
le clapet de pied n’est pas nécessaire.
Si, au contraire, la tuyauterie de retour
arrive au-dessus du niveau du combus-
tible, le clapet de pied est indispensa-
ble. Cette solution est moins sure que
la précédente, à cause d’un éventuel
défaut d’étanchéité de la vanne.
AMORÇAGE POMPE
Faire démarrer le brûleur et attendre
l’amorçage. En cas de mise en sécurité
avant l’arrivée du combustible, attendre
au moins 20 secondes, après quoi répé-
ter l’opération.
Il est nécessaire d’installer un filtre sur la ligne d’alimentation du combustible.
H
mètres
Lmètres
ø i
8 mm ø i 10 mm
0,5
1
1,5
2
10
20
40
60
20
40
80
100
IMPORTANT
La pompe est prévue pour un fonctionnement en bitube.
Pour le fonctionnement en mono-tube, enlever la vis de by-pass (A),
(voir figure ci-contre).
A
H
mètres
Lmètres
ø i
8 mm ø i 10 mm
0
0,5
1
1,5
2
3
3,5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
D5199
AMORÇAGE POMPE
Desserrer le bouchon du raccord vacuomètre
(5, fig. 1) et attendre la sortie du fuel.
H= dénivellation.
L= max. longueur de la
tuyauterie d’aspiration.
ø i = diamètre intérieur de la
tuyauterie.
H max. 4 m
H
H
max. 4 m
min. 0.1 m
D5219
D5220
All manuals and user guides at all-guides.com
