Riello RS 50 Quick start guide

20023574 (3) - 01/2018
Istruzioni per installazione, uso e manutenzione
Installations-, Montage- und Betriebsanleitung
Instructions d’installation, montage et fonctionnement
Installation, use and maintenance instructions
Instrucciones de instalación, montaje y funcionamiento
Kit GPL
Kit Flüssiggas
Kit GPL
LPG Kit
Kit GPL
CODICE - CODE
CÓDIGO MODELLO - MODELL - MODELE MODEL - MODELO
20008173 RS 50 - RS 50/M - RS 50/E
I
D
F
GB
E

1 20023574
I
Avvertenze generali
1.1 Garanzia e responsabilità
I diritti alla garanzia ed alla responsabilità decadono, in caso di
danni a persone e/o cose, qualora i danni stessi siano riconduci-
bili ad una o più delle seguenti cause:
intervento di personale non abilitato;
esecuzione di modifiche non autorizzate all’apparecchio;
alimentazione del bruciatore con combustibili non adatti;
difetti nell’impianto di alimentazione del combustibile;
riparazioni e/o revisioni eseguite in maniera scorretta;
utilizzo di componenti non originali, siano essi ricambi, kits.
accessori ed optionals;
cause di forza maggiore.
Il costruttore, inoltre, declina ogni e qualsiasi responsabilità per la
mancata osservanza di quanto riportato nel presente manuale.
– Il personale deve usare sempre i mezzi di protezione indivi-
duale previsti dalla legislazione e seguire quanto riportato nel
presente manuale.
– Il personale deve attenersi a tutte le indicazioni di pericolo e
cautela segnalate sulla macchina.
– Il personale non deve eseguire di propria iniziativa operazioni
o interventi che non siano di sua competenza.
– Il personale ha l’obbligo di segnalare al proprio superiore
ogni problema o situazione pericolosa che si dovesse creare.
1.2 Note sulla sicurezza per l'installazione
1 Avvertenze generali
PERICOLO
Tutte le operazioni di installazione. manutenzione
e smontaggio devono essere svolte con l'alimen-
tazione elettrica staccata.
PERICOLO
Isolare l'alimentazione del combustibile.
ATTENZIONE
L'installazione deve essere svolta da personale
qualificato, come indicato in questo manuale e in
conformità con gli standard e le disposizioni di leg-
ge in vigore.
CAUTELA
Dopo aver tolto ogni imballaggio assicurarsi
dell’integrità del contenuto.
Nel dubbio, non utilizzare il kit ricambio; rivolgersi
al fornitore.
Attendere il completo raffreddamento dei compo-
nenti a contatto con fonti di calore.
Effettuate tutte le operazioni di manutenzione, pu-
lizia o controllo, rimontare il cofano e tutti i dispo-
sitivi di sicurezza e protezione del bruciatore.

20023574 2
I
Kit GPL

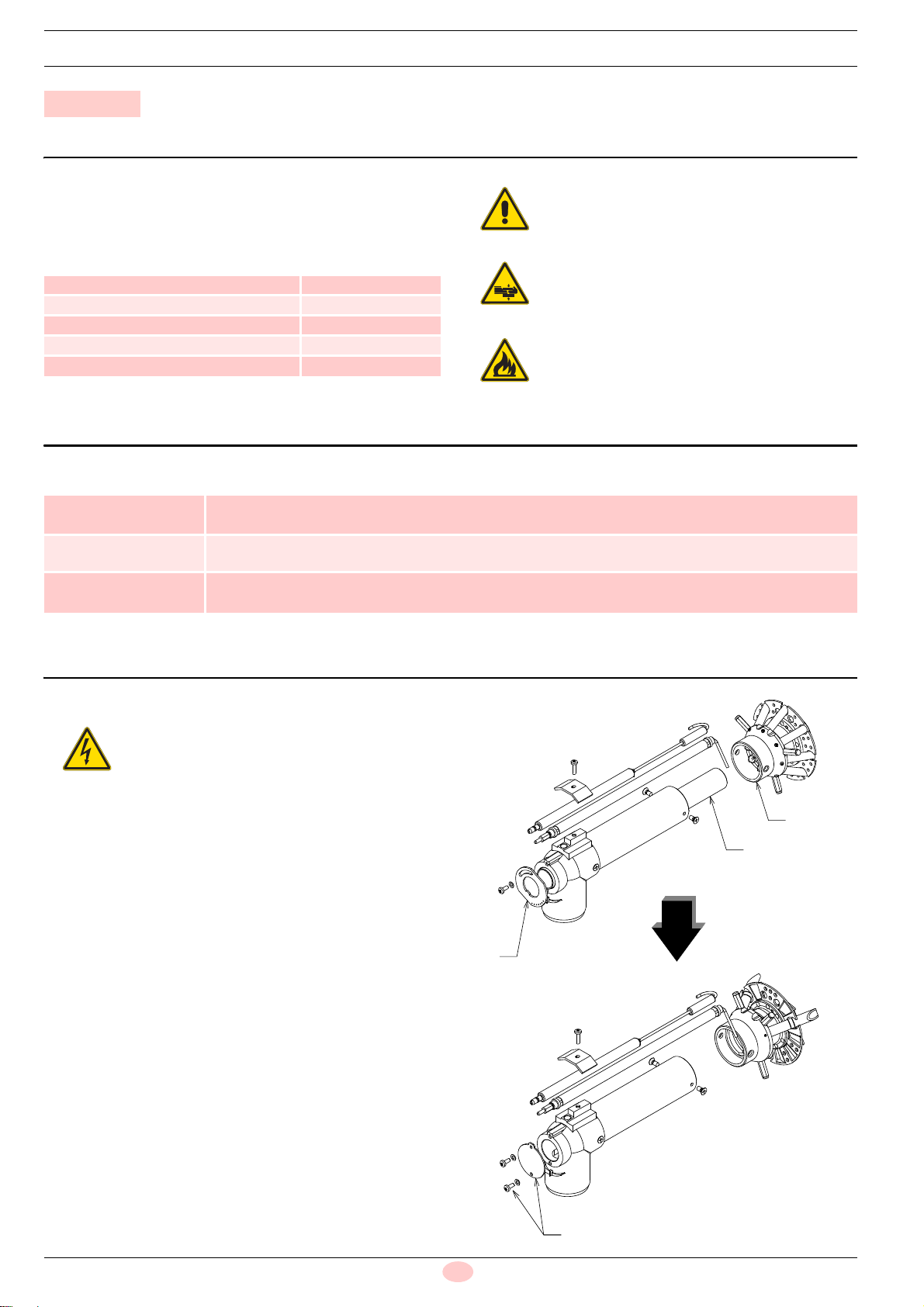

2.1 Descrizione kit
Il kit consente ai bruciatori RS 50, RS 50/M e RS 50/E previsti
per funzionamento a metano, di bruciare GPL.
Il kit si compone di:
Tab. A
2.2 Caratteristiche tecniche
Tab. B
2.3 Trasformazione
Procedere come segue:
sostituire il gruppo distributore 1)(Fig. 1) con quello per fun-
zionamento a GPL fornito a corredo;
togliere il tubo centrale 2);
sostituire la ghiera 3) con il tappo 4)(Fig. 1) fornito a corredo.
2 Kit GPL
Descrizione Quantità
Gruppo distributore 1
Tappo 1
Viti di fissaggio tappo 2
Targhetta 1
Istruzione 1
ATTENZIONE
Applicare la targhetta adesiva per funzionamento
a GPL vicino alla targhetta caratteristiche.
Prima di procedere con le operazioni di installa-
zione del kit, predisporre un adeguato sistema di
sollevamento.
Fare attenzione alla possibile fuoriuscita di alcune
gocce di combustibile durante la fase di installa-
zione del kit.
Bruciatore RS 50 - RS 50/M - RS 50/E
Potenza termica 80 ÷ 630 kW
68,800 ÷ 514,800 Mcal/h
Pressione gas minima Per avere la massima potenzialità occorrono 22,4 mbar misurati al manicotto, con camera di combustio-
ne a 0 mbar e gas con Pci = 22.200 kcal/m3
Combustibile GPL commerciale (C3H8= 93 ÷ 94%)
Pci = 25,8 kWh/Nm3- 22.200 kcal/Nm3
PERICOLO
Togliere l’alimentazione elettrica al bruciatore.
agendo sull’interruttore generale dell’impianto.
4
Fig. 1
3
2
1
D10227
D10228

3 20023574
I
Kit GPL

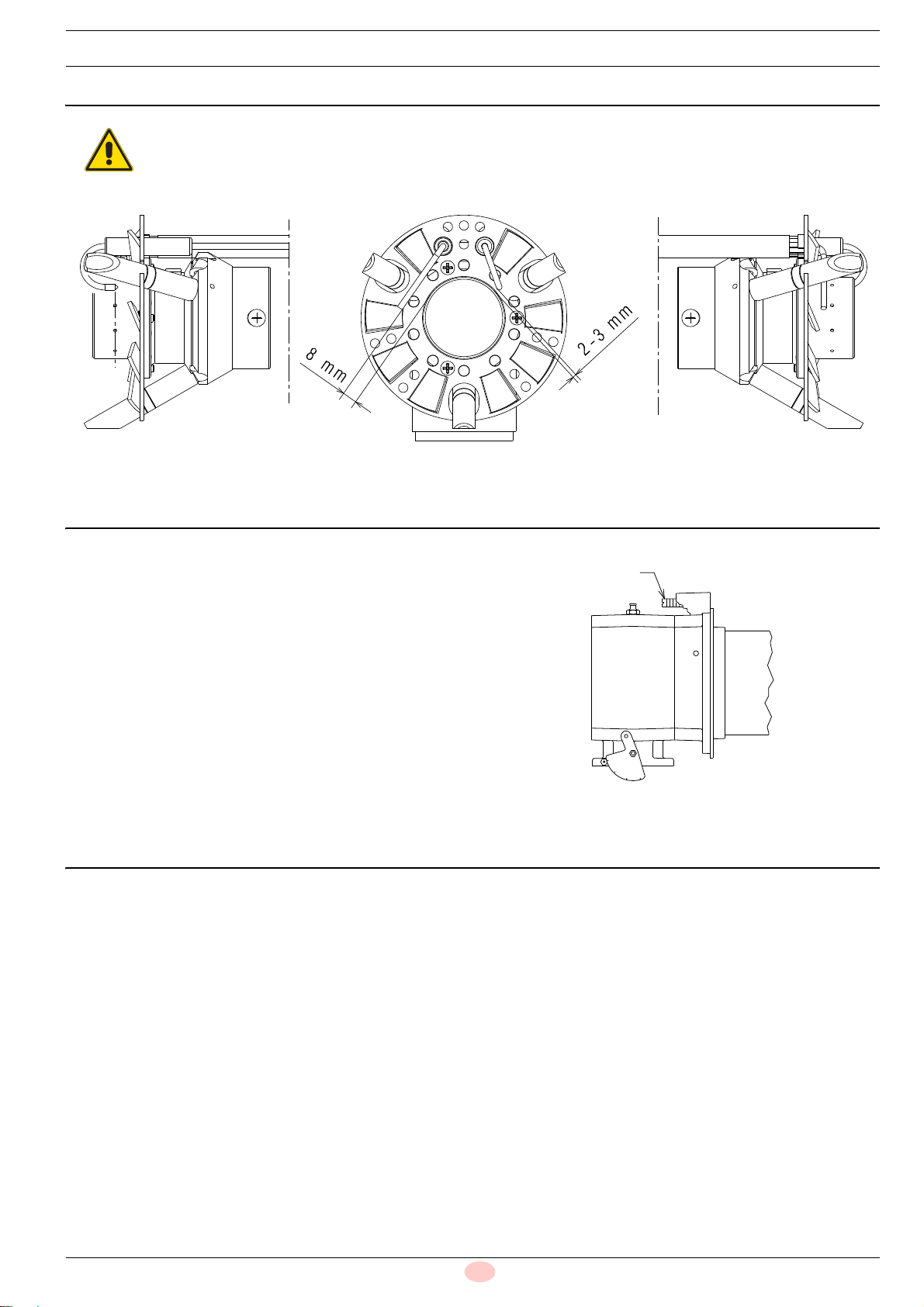

2.4 Posizionamento sonda - elettrodo
2.5 Regolazione testa di combustione
Regolazione aria
Utilizzare la vite 1)(Fig. 3); è la stessa prevista per funzionamento
a metano.
2.6 Collegamenti elettrici
Per i collegamenti elettrici al bruciatore, fare riferimento al ma-
nuale d’ istruzioni del bruciatore stesso.
ATTENZIONE
Regolare l’elettrodo e la sonda come indicato in
Fig. 2.
Fig. 2
20081096
Fig. 3
1
D10231

20023574 4
I
Kit GPL
2.7 Pressione in camera di combustione
La pressione in camera di combustione è la stessa prevista per
funzionamento a metano.
Tab. C
2.8 Diagrammi perdite di carico
Le rampe gas per funzionamento a GPL (G31= 24,44 kWh/Sm3)
sono le stesse impiegate per il gas metano.
I diagrammi riportano le pressioni minime, prima del filtro, per ot-
tenere la massima potenzialità con pressione in camera a
0 mbar.
Per la pressione massima di omologa delle valvole e per i riferi-
menti dei diagrammi, vedere le istruzioni del bruciatore, le istru-
zioni della rampa gas o il libretto abbinamento rampa bruciatore.
Vedi pag. 5.
ATTENZIONE
Per valori di pressione differenti da quelli indicati
contattare il Servizio Tecnico.
kW p (mbar)
G 31
290 12,9
322 14,4
354 16,2
387 18,7
419 21,4
451 24,6
483 28,2
516 32,4
548 36,9
580 41,9

1 20023574
D
Allgemeine Hinweise
1.1 Garantie und Haftung
Die Garantie- und Haftungsansprüche verfallen bei Personen-
und / oder Sachschäden, die auf einen oder mehrere der folgen-
den Gründe zurückzuführen sind:
Eingriffe durch nicht zugelassenes Personal;
Vornahme von nicht genehmigten Änderungen am Gerät;
Versorgung des Brenners mit ungeeigneten Brennstoffen;
Defekte in der Anlage zur Brennstoffzufuhr;
falsch ausgeführte Reparaturen und / oder Überprüfungen;
Verwendung von anderen als Original-Bauteilen als Ersatz-
teile. Bausätze. Zubehör und Optionals;
Ursachen höherer Gewalt.
Der Hersteller lehnt außerdem jegliche Haftung für die Nichtein-
haltung der Angaben in diesem Handbuch ab.
– Das Personal muss immer die durch die Gesetzgebung vor-
gesehenen persönlichen Schutzmittel verwenden und die
Angaben in diesem Handbuch beachten.
– Das Personal muss alle Gefahren- und Vorsichtshinweise
einhalten, die sich am Gerät befinden.
– Das Personal darf nicht aus eigenem Antrieb Arbeiten oder
Eingriffe ausführen, für die es nicht zuständig ist.
– Das Personal hat die Pflicht, dem jeweiligen Vorgesetzten
alle Probleme oder Gefahren zu melden, die auftreten soll-
ten.
1.2 Anmerkungen zur Sicherheit bei der Installation
1 Allgemeine Hinweise
GEFAHR
Sämtliche Installations, Wartungs- und Ausbauar-
beiten müssen bei gezogenem Netzstecker
durchgeführt werden.
GEFAHR
Die Brennstoffversorgung trennen.
ACHTUNG
Die Installation muss von Fachpersonal nach den
Angaben in diesem Handbuch und in Überein-
stimmung mit den geltenden Normen und gesetz-
lichen Bestimmungen durchgeführt werden.
VORSICHT
Prüfen Sie nach dem Entfernen der gesamten
Verpackung die Unversehrtheit des Inhalts.
Im Zweifelsfall das Ersatzteilkit nicht verwenden;
kontaktieren Sie den Lieferanten.
Warten Sie. bis die Bauteile, die mit Wärmequel-
len in Berührung kommen, komplett abgekühlt
sind.
Nach Durchführung von Wartungs-, Reinigungs-
oder Kontrollarbeiten müssen die Haube sowie
alle Sicherheits- und Schutzvorrichtungen des
Brenners wieder montiert werden.

20023574 2
D
kit Flüssiggas

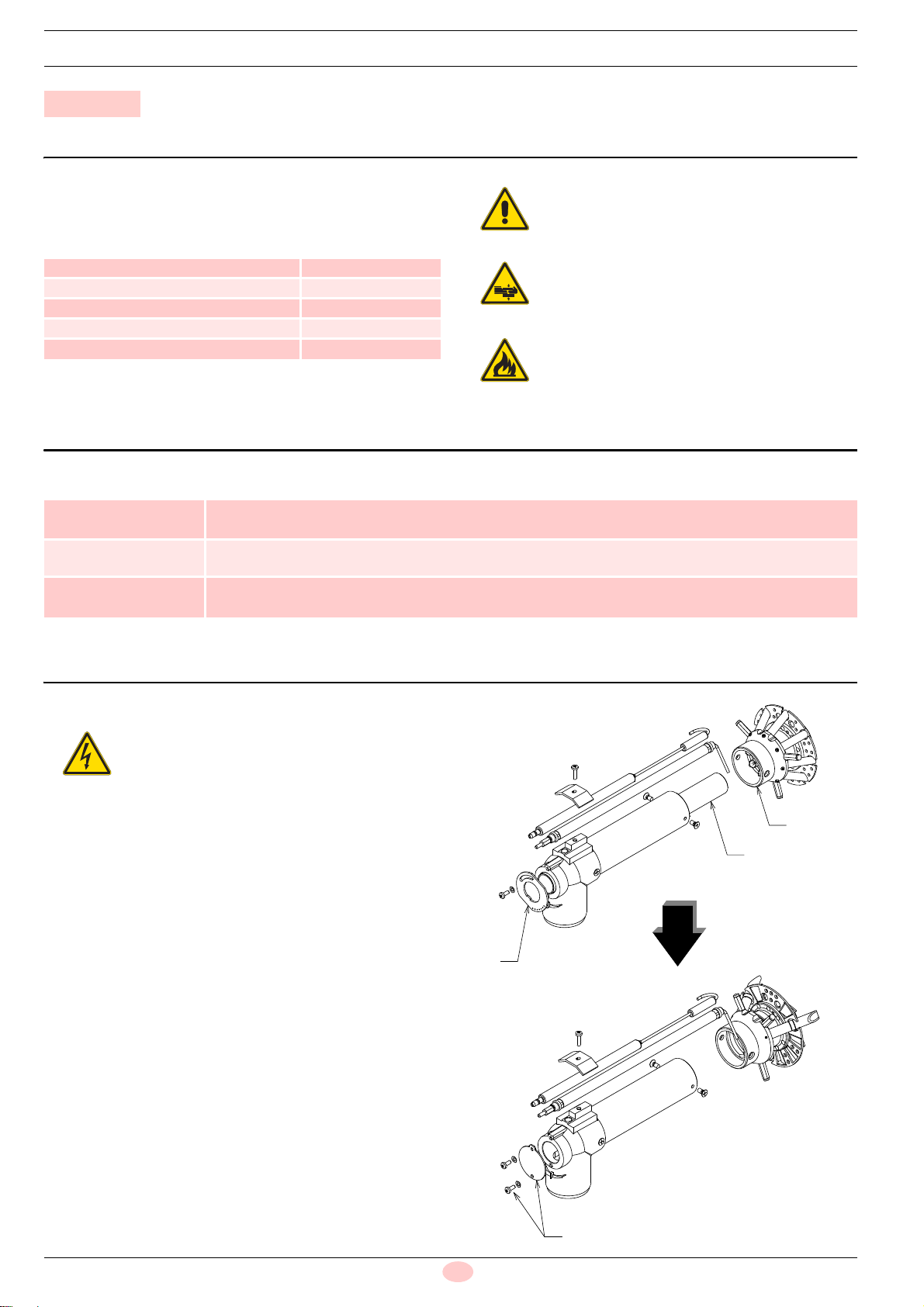

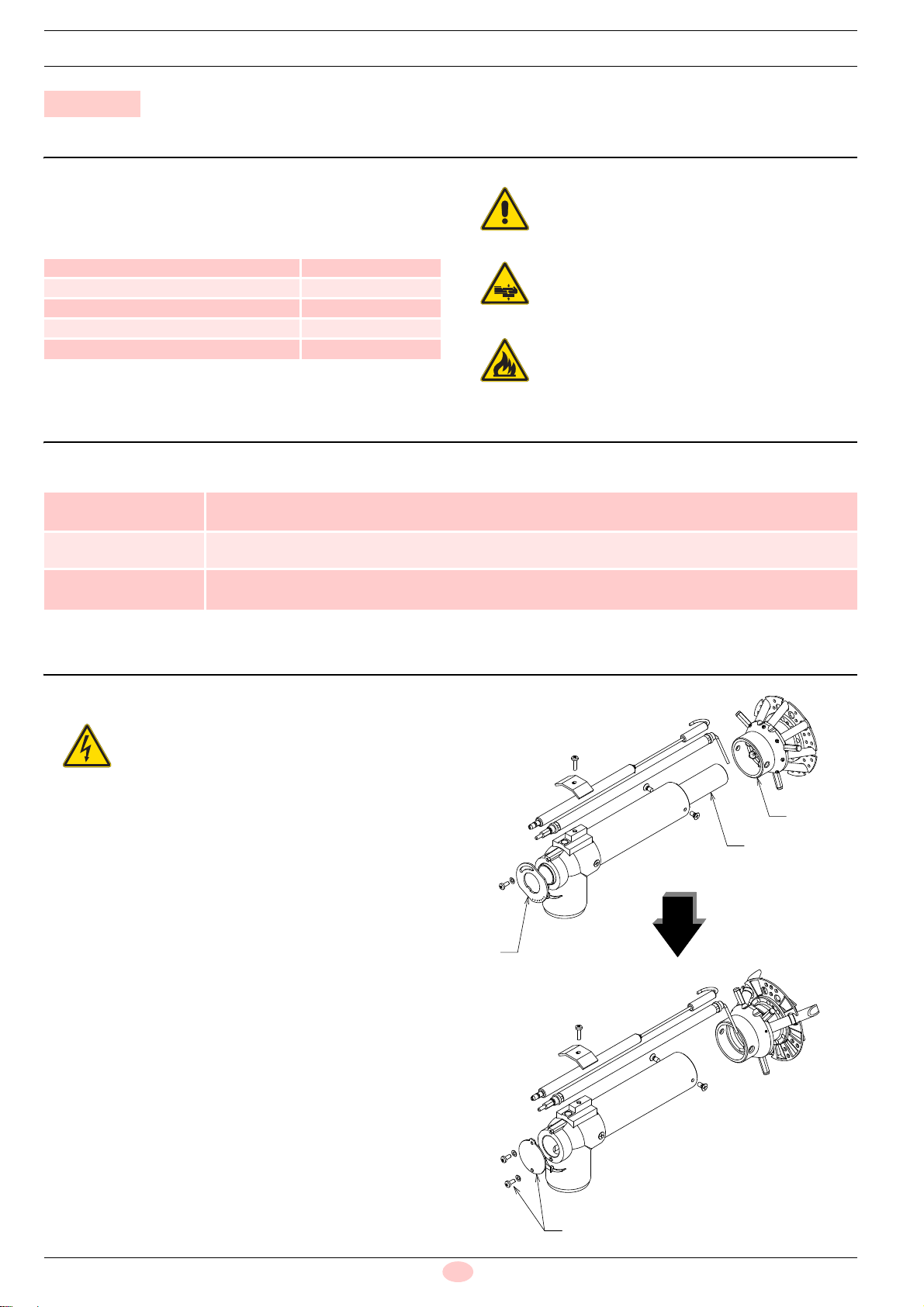

2.1 Beschreibung des Kits
Der Kit macht es möglich die für den Methanbetrieb vorgesehe-
nen Brenner RS 50, RS 50/M und RS 50/E, mit Flüssiggas zu be-
treiben.
Der Kit besteht aus:
Tab. A
2.2 Technische Daten
Tab. B
2.3 Umbau
Gehen Sie dazu wie folgt vor:
die Verteilergruppe 1)(Abb. 1) gegen die beigepackte
Gruppe für Flüssiggasbetrieb tauschen;
das Hauptrohr 2) abnehmen;
die Nutmutter 3) gegen den beigepackten Stopfen 4)(Abb. 1)
tauschen.
2 kit Flüssiggas
Beschreibung Stückzahl
Verteilergruppe 1
Stopfen 1
Befestigungsschrauben für Stopfen 2
Kennschild 1
Anleitung 1
ACHTUNG
Das selbstklebende Kennschild für Flüssiggas-
Betrieb neben dem Typenschild anbringen.
Bevor mit den Installationsarbeiten des Kit begon-
nen werden kann, muss entsprechendes Hebe-
zeug vorbereitet werden.
Achten Sie auf das mögliche Austreten einiger
Tropfen Brennstoff während der Installationspha-
se des Kit.
Brenner RS 50 - RS 50/M - RS 50/E
Thermische Leistung 80 ÷ 630 kW
68,800 ÷ 514,800 Mcal/h
Niedrigster Gasdruck Zum Erreichen der maximalen Leistungsstärke sind 22,4 mbar erforderlich, gemessen an der Muffe, mit
Brennkammer von 0 mbar und Gas mit Heizwert hu = 22.200 kcal/m3
Brennstoff Handelsübliches Flüssiggas (C3H8= 93 ÷ 94%)
Hu = 25,8 kWh/Nm3- 22.200 kcal/Nm3
GEFAHR
Die Stromversorgung des Brenners durch Betäti-
gen des Hauptschalters der Anlage abschalten.
4
3
2
1
D10227
D10228
Abb. 1

3 20023574
D
kit Flüssiggas

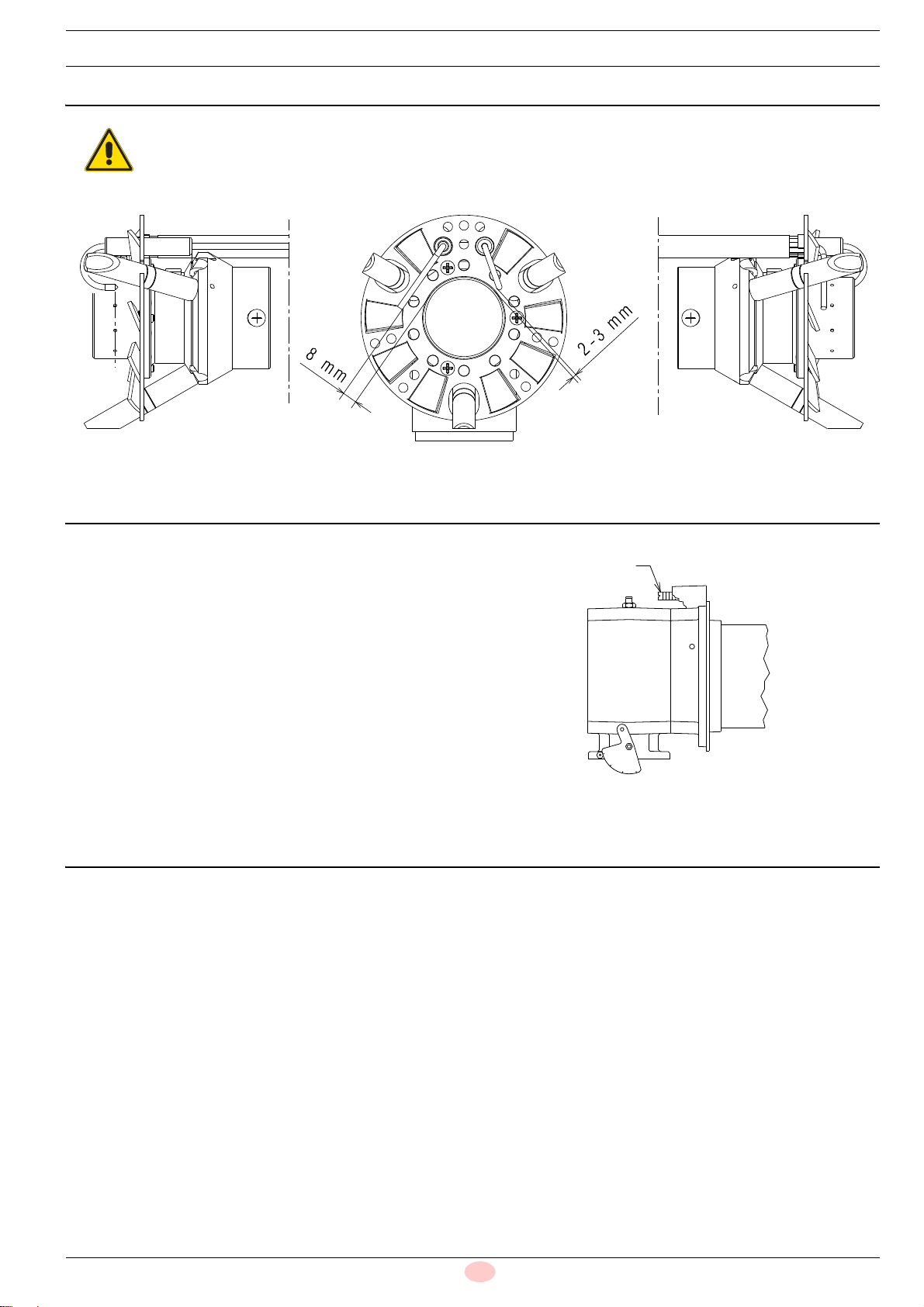

2.4 Positionierung Fühler - Elektrode
2.5 Flammkopfeinstellung
Lufteinstellung
Die Schraube 1)(Abb. 3) verwenden; ist die gleiche wie für den
Betrieb mit Methan.
2.6 Elektrische Anschlüsse
Für die elektrischen Anschlüsse am Brenner wird auf die Bedie-
nungsanleitung für den Brenner verwiesen.
ACHTUNG
Die Elektrode und die Fühler einstellen, wie in
Abb. 2 angezeigt ist.
20081096 Abb. 2
Abb. 3
1
D10231

20023574 4
D
kit Flüssiggas
2.7 Druck in der Brennkammer
Der Druck in der Brennkammer ist der gleiche wie für den Met-
hanbetrieb.
Tab. C
2.8 Lastverlust-Diagramme
Die Gasarmaturen für den Betrieb mit Flüssiggas (G31= 24,44
kWh/Sm3) sind die gleichen, die für Methangas zum Einsatz
kommen.
Die unten genannte Diagramme zeigt die minimalen Drücke (vor
dem Filter), um die maximale Leistung mit einem Druck in der
Brennkammer vom 0 mbar zu erreichen.
Für den zugelassenen Höchstdruck der Ventile und die Verweise
in der Diagramme siehe in den Anleitungen zum Brenner, zur
Gasleitung oder Verbindung Brenner - Gasstrecke.
Siehe Seite 5.
ACHTUNG
Bei Druckwerten, die von den angegebenen ab-
weichen, nehmen Sie bitte Kontakt mit dem Tech-
nischen Kundendienst auf.
kW p (mbar)
G 31
290 12,9
322 14,4
354 16,2
387 18,7
419 21,4
451 24,6
483 28,2
516 32,4
548 36,9
580 41,9

1 20023574
F
Avertissements généraux
1.1 Garantie et responsabilité
Les droits à la garantie et à la responsabilité sont annulés en cas
de dommages à des personnes et/ou des choses, si ces dom-
mages sont dus à au moins une des causes suivantes:
intervention de personnel non autorisé;
exécution de modifications non autorisées sur l'appareil;
alimentation du brûleur avec des combustibles inappropriés;
défauts dans le système d'alimentation en combustible;
réparations et/ou révisions mal effectuées;
utilisation de composants, de pièces de rechange, de kits ou
d’accessoires en option non d’origine;
cas de force majeure.
Le fabricant décline, en outre, toute responsabilité pour le non-
respect des instructions de ce manuel.
– Le personnel doit toujours porter les équipements de protec-
tion individuelle prévus par la législation et suivre les indica-
tions du manuel.
– Le personnel doit respecter toutes les indications de danger
et précaution présentes sur l'appareil.
– Le personnel ne doit pas réaliser de sa propre initiative d'opé-
rations ou interventions n'étant pas de sa compétence.
– Le personnel est obligé de signaler à son responsable tout
problème ou danger rencontré.
1.2 Indications concernant la sécurité pour l'installation
1 Avertissements généraux
DANGER
Pour toute opération d'installation, d'entretien ou
de démontage, il faut débrancher l'appareil du ré-
seau électrique.
DANGER
Isoler l'alimentation en combustible.
ATTENTION
L'installation doit être faite par le personnel quali-
fié, comme indiqué dans ce manuel et conformé-
ment aux normes et aux dispositions en vigueur.
PRUDENCE
Après avoir déballé tous les éléments, contrôler
leur bon état.
Dans le doute, ne pas utiliser le kit de rechange;
s'adresser au fournisseur.
Attendre le refroidissement total des composants
en contact avec des sources de chaleur.
Après avoir effectué toutes les opérations d'entre-
tien, de nettoyage ou de contrôle, remonter le ca-
pot et tous les dispositifs de sécurité et de
protection du brûleur.

20023574 2
F
Kit GPL
2.1 Description du kit
Le kit permet aux brûleurs RS 50, RS 50/M et RS 50/E prévus
pour fonctionner au méthane de brûler du GPL.
Le kit se compose de:
Tab. A
2.2 Caractéristiques techniques
Tab. B
2.3 Transformation
Agir de la manière suivante :
remplacer le groupe distributeur 1)(Fig. 1) par celui prévu
pour le fonctionnement au GPL fourni de série ;
retirer le tube central 2) ;
remplacer la frette 3) par le bouchon 4)(Fig. 1) fourni de
série.
2 Kit GPL
Description Quantité
Groupe distributeur 1
Bouchon 1
Vis de fixation du bouchon 2
Étiquette 1
Notice d'instructions 1
ATTENTION
Appliquer l'étiquette adhésive pour le fonctionne-
ment au GPL à côté de la plaque signalétique.
Avant de procéder aux opérations d'installation du
kit, prévoir un système de levage adapté.
Faire attention aux gouttes de combustible qui
peuvent couler pendant la phase d'installation du
kit.
Brûleur RS 50 - RS 50/M - RS 50/E
Puissance thermique 80 ÷ 630 kW
68,800 ÷ 514,800 Mcal/h
Pression gaz minimale Pour obtenir la puissance maximale. il faut atteindre 22,4 mbar mesurés au manchon. avec chambre de
combustion à 0 mbar et gaz avec Pci = 22.200 kcal/m3.
Combustible GPL commercial (C3H8= 93 ÷ 94%)
Pci = 25,8 kWh/Nm3- 22.200 kcal/Nm3
DANGER
Couper l'alimentation électrique du brûleur, en ap-
puyant sur l'interrupteur général de l'installation.
4
Fig. 1
3
2
1
D10227
D10228

3 20023574
F
Kit GPL
2.4 Positionnement sonde - électrode
2.5 Réglage de la tête de combustion
Réglage de l'air
Utiliser la vis 1)(Fig. 3), identique à celle prévue pour le fonction-
nement au méthane.
2.6 Raccordements électriques
Pour réaliser les raccordements électriques au brûleur, se référer
au manuel d'instructions du brûleur.
ATTENTION
Régler l'électrode et la sonde comme indiqué
dans la Fig. 2
Fig. 2
20081096
Fig. 3
1
D10231

20023574 4
F
Kit GPL
2.7 Pression dans la chambre de combustion
La pression dans la chambre de combustion est identique à celle
prévue pour le fonctionnement à méthane.
Tab. C
2.8 Diagrammes des pertes de charge
Les rampes gaz avec fonctionnement au GPL (G31= 24,44 kWh/
Sm3) sont les mêmes que celles utilisées pour le gaz méthane.
Le tableau ci-dessous rapporte les pressions minimales avant le
filtre, pour obtenir la puissance maximale avec pression dans la
chambre de combustion à 0 mbar.
Pour la pression maximum d'homologation des vannes et pour
les références du tableau voir les instructions du brûleur, de la
rampe gaz ou du accouplement brûleur - rampe gaz.
Voir page 5.
ATTENTION
Pour des niveaux de pression différents de ceux
indiqués s'adresser au Service Technique.
kW p (mbar)
G 31
290 12,9
322 14,4
354 16,2
387 18,7
419 21,4
451 24,6
483 28,2
516 32,4
548 36,9
580 41,9

1 20023574
GB
General warnings
1.1 Guarantee and responsibility
The rights to the guarantee and the responsibility will no longer
be valid in the event of damage to things or injury to people, if
such damage/injury was due to any of the following causes:
intervention of unqualified personnel;
carrying out of unauthorised modifications on the equipment;
powering of the burner with unsuitable fuels;
faults in the fuel supply system;
repairs and/or overhauls incorrectly carried out;
use of non-original components, including spare parts, kits,
accessories and optional;
force majeure.
The manufacturer furthermore declines any and every responsi-
bility for the failure to observe the contents of this manual.
– Personnel must always use the personal protective equip-
ment envisaged by legislation and follow the indications giv-
en in this manual.
– Personnel must observe all the danger and caution indica-
tions shown on the machine.
– Personnel must not carry out, on their own initiative, opera-
tions or interventions that are not within their province.
– Personnel must inform their superiors of every problem or
dangerous situation that may arise.
1.2 Installation safety notes
1 General warnings
DANGER
It is obligatory to carry out all installation, mainte-
nance and dismantling operations with the elec-
tricity supply disconnected.
DANGER
Isolate the fuel supply.
WARNING
The installation must be carried out by qualified
personnel, as indicated in this manual and in com-
pliance with the standards and legal requisites in
force.
CAUTION
After removing all the packaging, check the integ-
rity of the contents. If in doubt, do not use the
spare parts kit; contact the supplier.
Wait for the components in contact with heat
sources to cool down completely.
After carrying out maintenance, cleaning or
checking operations, reassemble the cover and
all the safety and protection devices of the burner.

20023574 2
GB
LPG kit
2.1 Kit description
The kit allows the burners RS 50, RS 50/M and RS 50/E de-
signed to work with natural gas to burn LPG.
The kit is composed of:
Tab. A
2.2 Technical features
Tab. B
2.3 Conversion
Proceed as follows:
replace the distributor unit 1)(Fig. 1) with the one for LPG
operation supplied with the standard equipment;
remove the central pipe 2);
replace the ring nut 3) with the plug 4)(Fig. 1) supplied with
the standard equipment.
2LPGkit
Description Quantity
Distributor assembly 1
Plug 1
Fixing screws for plug 2
Label 1
Instruction 1
WARNING
Apply the self-adhesive label for LPG operation
near the characteristics label.
Before starting the kit installation operations, get a
suitable lifting system ready.
Be careful as some drops of fuel may leak out dur-
ing the kit installation phase.
Burner RS 50 - RS 50/M - RS 50/E
Burner output 80 - 630 kW
68.800 - 514.800 Mcal/h
Minimum gas pressure Maximum capacity requires 22.4 mbar measured on the pipe coupling, with 0 mbar resistance in the
combustion chamber and gas with net calorific value of 22.200 kcal/Nm3
Fuel Commercial LPG (C3H8= 93 - 94%)
Net calorific value = 25.8 kWh/Nm3- 22.200 kcal/Nm3
DANGER
Disconnect the electrical supply from the burner
by means of the main system switch.
4
Fig. 1
3
2
1
D10227
D10228

3 20023574
GB
LPG kit
2.4 Positioning probe - electrode
2.5 Combustion head setting
Air adjustment
Use the screw 1)(Fig. 3); the same screw for the natural gas
operation.
2.6 Electrical wiring
For the electrical wiring to the burner refer to the instruction
manual.
WARNING
Adjust the electrode and the probe as indicated in
Fig. 2.
Fig. 2
20081096
Fig. 3
1
D10231

20023574 4
GB
LPG kit
2.7 Combustion chamber pressure
The combustion chamber pressure is the same as for natural
gas.
Tab. C
2.8 Pressure loss diagrams
The gas trains for LPG operation (G31= 24.44 kWh/Sm3) are the
same as those used for natural gas.
The diagrams report the minimum pressure required before the
filter, to have the maximum output with combustion chamber
pressure at 0 mbar.
For the max pressure allowed by the gas train approval, and for
the diagram references see the burner instruction, the gas train
instruction or the instruction manual burner combined with the
gas train. See page 5.
WARNING
For pressure levels different from those indicated
above, please contact the Technical Office.
kW p (mbar)
G 31
290 12.9
322 14.4
354 16.2
387 18.7
419 21.4
451 24.6
483 28.2
516 32.4
548 36.9
580 41.9

1 20023574
E
Advertencias generales
1.1 Garantía y responsabilidades
Los derechos a la garantía y a la responsabilidad caducarán, en
caso de daños a personas y/o cosas cuando los daños hayan
sido originados por una o más de las siguientes causas:
intervención de personal no habilitado;
realización de modificaciones no autorizadas en el aparato;
alimentación del quemador con combustibles no aptos;
defectos en la instalación de alimentación del combustible;
reparaciones y/o revisiones realizadas en forma incorrecta;
uso de componentes no originales. sean éstos recambios.
kits. accesorios y opcionales;
causas de fuerza mayor.
El constructor, además, declina toda y cualquier responsabilidad
por la inobservancia de todo cuanto mencionado en el presente
manual.
– El personal siempre deberá usar los equipos de protección
individual previstos por la legislación y cumplir todo lo men-
cionado en el presente manual.
– El personal deberá atenerse a todas las indicaciones de pe-
ligro y de precaución señalizadas en la máquina.
– El personal no deberá emplear su propia iniciativa en opera-
ciones o intervenciones que no sean de su competencia.
– El personal tiene la obligación de manifestar a su superior
todo problema o situación de peligro que pudiera crearse.
1.2 Notas sobre la seguridad para la instalación
1 Advertencias generales
PELIGRO
Todas las operaciones de instalación, manteni-
miento y desmontaje deben ser realizadas siem-
pre con la alimentación eléctrica desconectada.
PELIGRO
Aislar la alimentación del combustible.
ATENCIÓN
La instalación debe ser llevada a cabo por perso-
nal cualificado, como se indica en este manual y
de acuerdo con las normas y disposiciones de ley
vigentes.
PRECAUCIÓN
Después de haber quitado todos los embalajes,
asegurarse de la integridad del contenido.
En caso de dudas, no utilizar el kit recambio; diri-
girse al proveedor.
Esperar a que se enfríen completamente los com-
ponentes en contacto con fuentes de calor.
Una vez efectuadas todas las operaciones de
mantenimiento, limpieza o control, volver a mon-
tar la tapa y todos los dispositivos de seguridad y
protección del quemador.

20023574 2
E
Kit GPL
2.1 Kit GPL
El kit permite quemar GPL a los quemadores RS 50, RS 50/M y
RS 50/E preparados para el funcionamiento con metano.
El kit se compone de:
Tab. A
2.2 Características técnicas
Tab. B
2.3 Transformación
Realizar lo siguiente:
sustituir el grupo distribuidor 1)(Fig. 1) por aquel adecuado
para el funcionamiento con GPL que se suministra;
quitar el tubo central 2);
sustituir la tuerca 3) con el tapón 4)(Fig. 1) que se suminis-
tra.
2 Kit GPL
Descripción Cantidad
Grupo distribuidor 1
Tapón 1
Tornillos de fijación tapón 2
Placa 1
Instrucción 1
ATENCIÓN
Aplique la etiqueta adhesiva para el funciona-
miento con GPL cerca de la etiqueta característi-
ca.
Antes de comenzar con la instalación del kit. pre-
parar un sistema de elevación adecuado.
Prestar atención para que no se derramen gotas
de combustible durante la instalación del kit.
Quemador RS 50 - RS 50/M - RS 50/E
Potencia térmica 80 ÷ 630 kW
68,800 ÷ 514,800 Mcal/h
Presión gas mínima Para obtener la máxima potencialidad se necesitan 22,4 mbar medidos en el manguito, con la cámara
de combustión a 0 mbar y gas con Pci = 22.200 kcal/m3
Combustible GPL comercial (C3H8= 93 ÷ 94%)
Pci = 25,8 kWh/Nm3- 22.200 kcal/Nm3
PELIGRO
Cortar la alimentación eléctrica del quemador con
el interruptor general de la instalación.
4
3
2
1
D10227
D10228
Fig. 1
