RoadEyes recONE User manual

QUICKSTART GUIDE

2
2
2
Micro USB port
Microphone
1
recONE - USB power cable - Car power adapter with 1 USB port
Adhesive fixture - Quick start guide
4
3LED indicator
MicroSD Card Slot
4
3
1

3
• Mount recONE onto the car windshield behind the mirror
• Connect the USB power cable to the Micro USB port on recONE, carefully hide
the cable up to your cigarette lighter and plug it into the power adapter.
Start your vehicle, recONE will turn on and start recording.
• recONE requires a microSD card to record videos and take photos
(microSD card not included)
• recONE supports Class 10 microSD cards up to 128GB
• recONE can turn on using vehicle power
• Do not insert or remove microSD card while recONE is activated
• Only plug the USB cable into the cigarette lighter adapter
IMPORTANT

4
1
2
3
MOBILE APPLICATION
CONNECT RECONE TO YOUR SMARTPHONE
CONFIGURE AS A REAR CAMERA
To set up recONE, download the dedicated Road-Eyes App available on the App Store or the Google
Play Store.
•Create an account on Road-Eyes App.
•Create an account on Road-Eyes App.
To interconnect recONE with your original Road-Eyes setup, open Road-Eyes App, pair recONE to your
smartphone, then, visit the camera Advanced settings menu and enable the interconnect function while
pressing 5 consecutive times the recSNAP remote button
(* works only with selected cameras)
•Press the «Camera» tab, select recONE and follow the setup instructions.
•Press the «Camera» tab, select recONE and follow the setup instructions.
•Go to the «Settings» on your iOS device, select «Wi-Fi» and then connect to the «Road-Eyes_recONE» network.
• Select the «Road-Eyes_recONE » Wi-Fi network and enter password «1234567890».
•Enter password «1234567890»
•recONE will be successfully connected to your iOS device.
•recONE will be successfully connected to your smarphone
[iOS users]
[Android users]
[iOS system requirements]
iOS 8.0 and above versions : iPhone 4s up to iPhone 7 and newer, iPad (3rd-5th gen), iPad Pro,
iPad Mini, iPod touch (5th gen)
[Android system requirements]
Select Android 4.0 (minimum) devices

5
The recONE automatically and continuously records all your driving journeys. Just start your vehicle to
power and launch your recONE. The recordings are saved in a loop on the microSD card. Once the card
is full, the old recorded journeys are automatically replaced by the latest journey. In case of impact or
emergency brake the camera will automatically record and save the previous and following 5 seconds
on a secured file on the microSD card.
AUTOMATIC AND CONTINUOUS RECORDING
When used to extend your original RoadEyes setup*, recONE can serve as rear view camera while
mounted on the rear windshield.
Live view mode oers you the ability to see both camera feeds in one screen in the
Road-Eyes App. Seamlessly switch from one camera to the other from a single tap.
(* works only with selected cameras)
REAR VIEW
PICTURE IN PICTURE
recONE oers additional features when connected to another RoadEyes camera*
ADDITIONAL FEATURES
You can share your pictures and videos with the Road-Eyes community, as well as your favorite social
networks by simply pressing the sharing icon from the App menu bar. Pictures and videos that have
been saved and downloaded can be found in the «Albums» tab of the Road-Eyes App.
SHARE YOUR DRIVING STORY ON YOUR SOCIAL NETWORKS
+
Live streaming: In the «Camera» tab of the App, click on «Live view» to watch the video of your
recONE in real time.
Video playback: In the «Camera» tab of the App, click on «Playback» and move the cursor down to
review the footage sorted chronologically.
Download video clips: In «Playback» mode, click the icon to the right of the screen and select the part
you want to download by using the 2 cursors. After this is done, click the button and find the video in
the «Albums» tab of the Road-Eyes app.
LIVE STREAMING, PLAYBACK AND DOWNLOAD
You can adjust camera settings such as picture and video resolutions, watermark editing, time and date
formats in the «Advanced settings» tab of the Road-Eyes App.
CAMERA SETTINGS

6
G-Sensor
Lens
Audio
Status indicator
Connectivity
Memory card format
Video recording
Video resolutions
Photo resolution
Recording capacity
3-axis gravity acceleration sensor, shock detector
150°, f/2.0 aperture
Microphone
LED
WiFi
Class 10 microSD Card up to 128GB
H.264 Compression
1080P (1920x1080) 30 fps, 720P (1080x720) 30fps
2MP
8GB: 120 min in Full HD - 16GB: 240 min in Full HD
32GB: 480 min in Full HD - 64GB: 960 min in Full HD
ABOUT THIS MANUAL
SUPPORT
The features of recONE and the content of this quickstart guide are subject to change. To get the
latest instructions on how to use this product, please refer to the online user manual available on
www.road-eyes.com.
If you have any questions or require assistance regarding our product,
please visit www.road-eyes.com or email us at [email protected].
Techs Specs

GUIDE DE DÉMARRAGE RAPIDE

8
2
Port Micro USB
Microphone
1
recONE –câble d’alimentation USB - adaptateur allume-cigare avec 1 port USB
fixation autocollante - guide de démarrage rapide
4
3Indicateur LED
Lecteur de Carte microSD
2
4
3
1

9
• recONE nécessite l’utilisation d’une carte microSD pour enregistrer des videos et prendre des
photos (carte microSD non incluse)
• recONE est compatible avec les cartes microSD de Classe 10 allant jusqu’à 128 Go
• Vous pouvez allumer recONE à l’aide de l’alimentation du véhicule
• Veuillez ne pas insérer ou retirer la carte microSD pendant l’utilisation de la recONE
• Branchez le câble USB uniquement dans le port de l’adaptateur allume-cigare
IMPORTANT
• Installez recONE sur votre pare-brise, derrière le rétroviseur.
• Branchez le câble d’alimentation dans le port Micro USB de recONE, puis connectez
l’autre extrémité du câble dans le port de l’adaptateur allume-cigare.
Démarrez le véhicule, recSMART s’allumera et l’enregistrement commencera.

10
1
2
3
APPLICATION MOBILE
CONNECTER LA CAMÉRA À VOTRE SMARTPHONE
CONFIGURER COMME UNE CAMÉRA ARRIÈRE
Pour configurer recONE, téléchargez l’application dédiée Road-Eyes disponible dans l’App Store et
le Google Play Store.
• Créez un compte dans l’application Road-Eyes
• Créez un compte dans l’application Road-Eyes
• Pour connecter recONE avec une installation RoadEyes* existante, ouvrez l’application Road-Eyes,
jumeler recONE avec votre smartphone, consultez le menu dans les paramètres avancés de la caméra
et activer la fonction d’interconnexion tout en appuyant 5 fois consécutives sur le bouton de la télécom-
mande recSNAP.
(* fonctionne uniquement avec certains modèles de caméras)
• Appuyez sur l’onglet «Caméra» puis sur l’icône «recONE» et suivez le processus d’installation.
• Appuyez sur l’onglet «Caméra» puis sur l’icône «recONE» et suivez le processus d’installation.
• Allez dans les «Réglages» de votre iPhone puis «Wi-Fi» et sélectionnez le réseau «Road-Eyes_recONE».
• Sélectionnez le réseau «Road-Eyes_recONE » et tapez le code «1234567890».
• Tapez le code «1234567890».
• La caméra sera connectée à votre iPhone.
• La caméra sera alors connectée à votre smartphone.
[Utilisateurs iOS]
[Utilisateurs Android]
[Compatibilité iOS]
Appareils sous iOS 8.0 (ou version ultérieure) : iPhone 4s à iPhone 7 et sup, iPad (3ème-5ème génération),
iPad Pro, iPad Mini, iPod touch (5ème gen)
[Compatibilité Android]
Certains appareils Android 4.0 (minimum)

11
recONE enregistre automatiquement et en continu l’ensemble de vos trajets en voiture. Il sut de
démarrer votre véhicule pour mettre en route votre recONE ! Les enregistrements sont sauvegardés en
boucle sur la carte microSD. Une fois que la carte est pleine, les anciens trajets enregistrés sont auto-
matiquement remplacés par votre trajet en cours. Grâce au capteur gyroscopique, les 5 secondes
avant et après un événement sont stockées dans un dossier sécurisé de la carte mémoire.
ENREGISTREMENT AUTOMATIQUE ET CONTINU
Vous pourrez partager vos photos et vidéos avec la communauté RoadEyes et vos réseaux sociaux
préférés en appuyant simplement sur le bouton de la barre de menu de l’application.
Vos photos et vidéos téléchargées et sauvegardées sont disponibles dans le menu «Albums» de
l’application.
PARTAGE DES PHOTOS ET VIDÉOS SUR LES RÉSEAUX SOCIAUX
+
LECTURE EN DIRECT, VISIONNER ET TÉLÉCHARGER LES ENREGISTREMENTS
Lecture en direct: Dans le menu Caméra de l’application, appuyez sur «Direct» pour visionner les
images en temps réel de votre recONE.
Lecture des enregistrements: Dans le menu Caméra de l’application, appuyez sur «Enregistrements»
et déplacer le curseur en bas de la vidéo pour revoir les enregistrements classés par ordre
chronologique.
Téléchargement des vidéos: sur l’écran de sélection des vidéos enregistrées, appuyez sur l’icône
en bas à droite de l’écran et sélectionnez à l’aide des deux curseurs la séquence que vous souhai-
tez télécharger. Une fois cette étape eectuée, appuyez sur le bouton et retrouvez vos vidéos dans
le menu «Albums» de l’application Road-Eyes.
Lorsqu’elle est utilisée pour compléter votre installation RoadEyes d’origine*, recONE peut servir
de caméra de vue arrière une fois placée sur la lunette arrière.
Depuis le mode « Direct » de l’application Road-Eyes, vous aurez la possibilité de voir les deux flux
caméras sur un seul écran et de naviguer facilement d’une caméra à l’autre en un clic.
(* fonctionne uniquement avec certains modèles de caméras)
VISION ARRIÈRE
INCRUSTATION D’IMAGES «PICTURE IN PICTURE »
recONE ore des fonctionnalités complémentaires lorsqu’elle est connectée à une autre
caméra RoadEyes*
FONCTIONNALITÉS COMPLÉMENTAIRES
Vous pourrez paramétrer les principaux réglages de la caméra tels que la résolution des images et
vidéos, le téléchargement automatique, le format de la date et de l’heure etc… dans les réglages avan-
cés de l’application Road-Eyes.
RÉGLAGES DE LA CAMÉRA

12
Capteur gyroscopique à 3 axes
Angle de l’objectif
Audio
Indicateurs
Connectivité
Stockage
Enregistrement vidéo
Résolutions vidéo
Résolution photo
Capacités d’enregistrements
Détecteur de mouvements (réglable via l’Application)
150°, f/2.0 aperture
Microphone
LED
WiFi
Carte microSD de Classe 10, 128 Go maximum
Compression H.264
1080P (1920x1080) 30 fps, 720P (1080x720) 30fps
2MP
8Go: 120 min en Full HD - 16Go: 240 min en Full HD
32Go: 480 min en Full HD - 64Go: 960 min en Full HD
À PROPOS DE CE MANUEL
ASSISTANCE
Les fonctionnalités de recONE et le contenu de ce manuel sont susceptibles d’être modifiés.
Pour obtenir les dernières instructions sur l’utilisation de ce produit, veuillez vous référer au ma-
nuel disponible en ligne sur www.road-eyes.com.
Si vous avez des questions ou si vous avez besoin d’aide concernant votre produit, veuillez
consulter notre site web www.road-eyes.com ou nous envoyer un e-mail à l’adresse
[email protected].

GUIDA RAPIDA

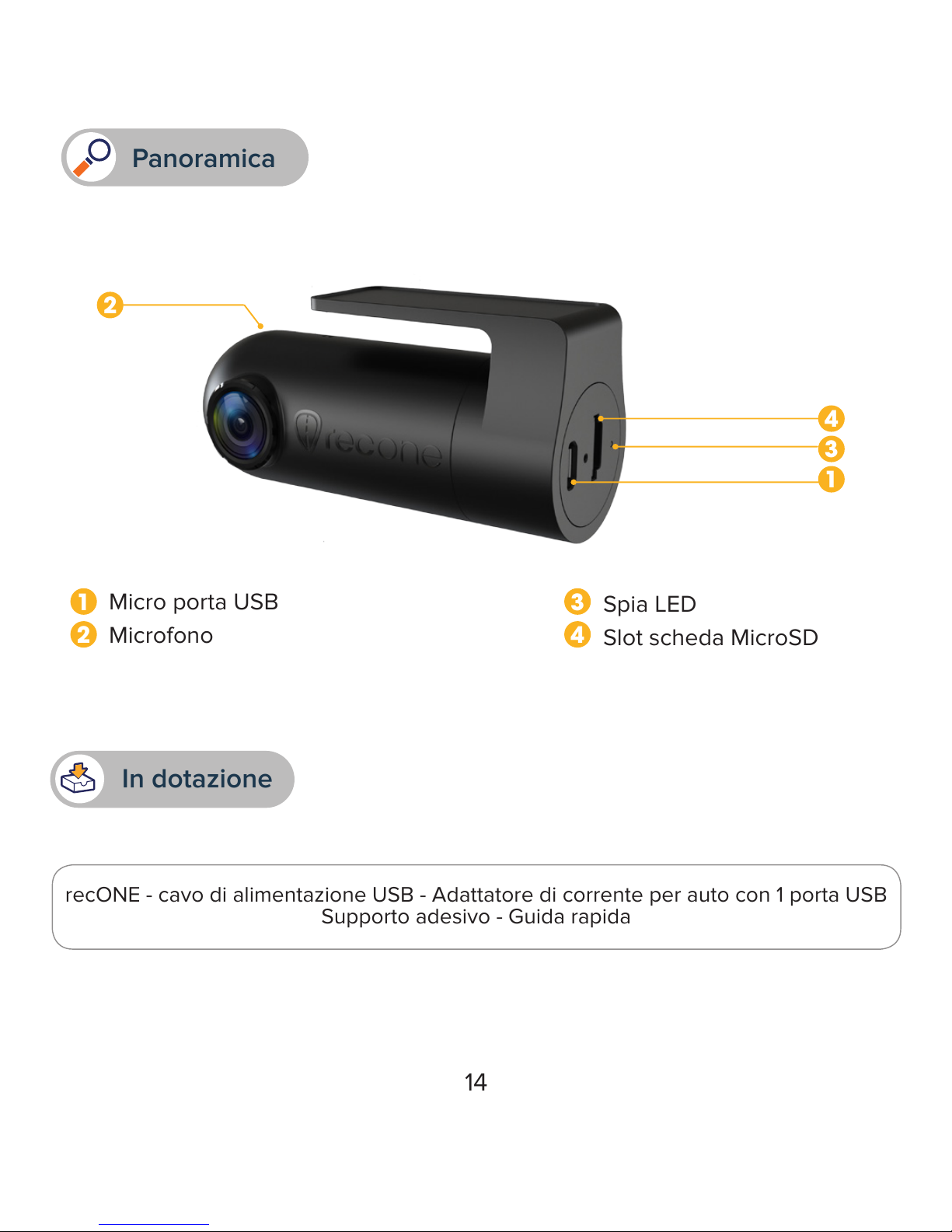

14
2
2
Micro porta USB
Microfono
1
recONE - cavo di alimentazione USB - Adattatore di corrente per auto con 1 porta USB
Supporto adesivo - Guida rapida
4
3Spia LED
Slot scheda MicroSD
4
3
1
Panoramica
In dotazione

15
• Montare recONE sul parabrezza dell'auto dietro lo specchietto
• Collegare il cavo di alimentazione USB alla micro porta USB su recONE, nascondere
bene il cavo sopra l'accendisigaro e collegarlo all'adattatore di corrente.
Mettere in moto l'auto, recONE si accenderà e avvierà la registrazione.
• recONE richiede una scheda microSD per registrare video e scattare foto
(scheda microSD non inclusa)
• recONE supporta schede microSD Classe 10 fino a 128 GB
• recONE può accendersi utilizzando la corrente del veicolo
• Non inserire o rimuovere la scheda microSD mentre recONE è in funzione
• Collegare solo il cavo USB all'adattatore dell'accendisigaro
IMPORTANTE
Installazione

16
1
2
3
APPLICAZIONE PER CELLULARE
COLLEGARE RECONE ALLO SMARTPHONE
CONFIGURARE COME TELECAMERA POSTERIORE
Per configurare recONE, scaricare l'app Road-Eyes dedicata dall'App Store o da Google Play Store.
•Creare un account sull'app Road-Eyes.
•Creare un account sull'app Road-Eyes.
Per interconnettere recONE con la configurazione Road-Eyes originale, aprire Road-Eyes App,
sincronizzare recONE allo smartphone, quindi, visitare il menu Impostazioni avanzate della telecamera
e abilitare la funzione di interconnessione premendo 5 volte consecutive il pulsante remoto recSNAP
(* funziona solo con le telecamere selezionate)
•Premere sulla scheda «Telecamera», selezionare recONE e seguire le istruzioni di configurazione.
•Premere sulla scheda «Telecamera», selezionare recONE e seguire le istruzioni di configurazione.
•Andare su «Impostazioni» sul dispositivo iOS, selezionare «Wi-Fi» e collegare alla rete «Road-Eyes_recONE».
• Selezionare la rete Wi-Fi «Road-Eyes_recONE » e inserire la password «1234567890».
•Inserire la password «1234567890»
•recONE si collegherà correttamente al dispositivo iOS.
•recONE si collegherà correttamente al tuo smartphone
[Utenti iOS]
[Utenti Android]
[Requisiti del sistema iOS]
iOS 8.0 e versioni successive : iPhone 4s fino a iPhone 7 e successive, iPad (3a-5agen), iPad Pro,
iPad Mini, iPod touch (5agen)
[Requisiti sistema Android]
Selezionare i dispositivi Android 4.0 (minimo)
Guida all'avvio

17

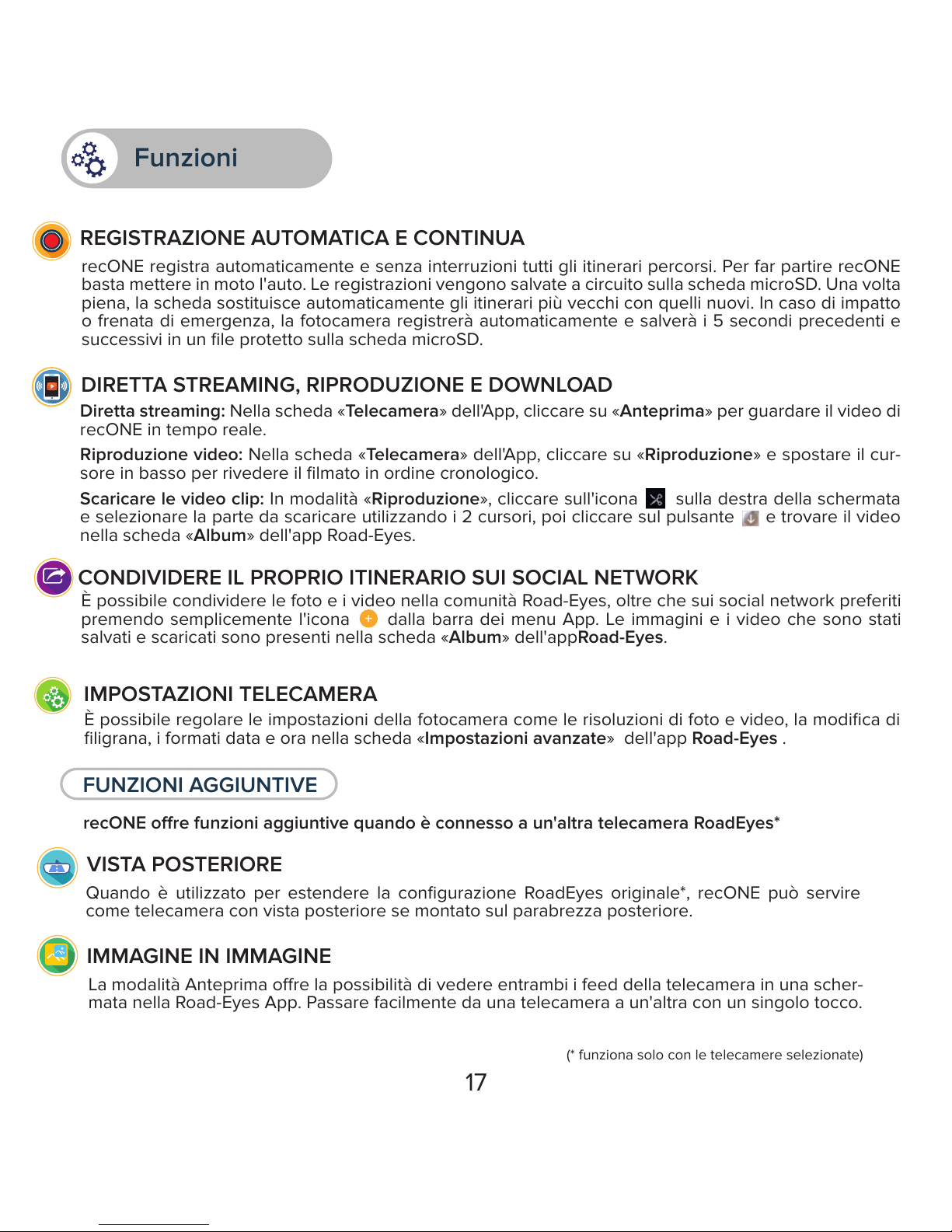

recONE registra automaticamente e senza interruzioni tutti gli itinerari percorsi. Per far partire recONE
basta mettere in moto l'auto. Le registrazioni vengono salvate a circuito sulla scheda microSD. Una volta
piena, la scheda sostituisce automaticamente gli itinerari più vecchi con quelli nuovi. In caso di impatto
o frenata di emergenza, la fotocamera registrerà automaticamente e salverà i 5 secondi precedenti e
successivi in un file protetto sulla scheda microSD.
REGISTRAZIONE AUTOMATICA E CONTINUA
Quando è utilizzato per estendere la configurazione RoadEyes originale*, recONE può servire
come telecamera con vista posteriore se montato sul parabrezza posteriore.
La modalità Anteprima ore la possibilità di vedere entrambi i feed della telecamera in una scher-
mata nella Road-Eyes App. Passare facilmente da una telecamera a un'altra con un singolo tocco.
(* funziona solo con le telecamere selezionate)
VISTA POSTERIORE
IMMAGINE IN IMMAGINE
recONE ore funzioni aggiuntive quando è connesso a un'altra telecamera RoadEyes*
FUNZIONI AGGIUNTIVE
È possibile condividere le foto e i video nella comunità Road-Eyes, oltre che sui social network preferiti
premendo semplicemente l'icona dalla barra dei menu App. Le immagini e i video che sono stati
salvati e scaricati sono presenti nella scheda «Album» dell'appRoad-Eyes.
CONDIVIDERE IL PROPRIO ITINERARIO SUI SOCIAL NETWORK
+
Diretta streaming: Nella scheda «Telecamera» dell'App, cliccare su «Anteprima» per guardare il video di
recONE in tempo reale.
Riproduzione video: Nella scheda «Telecamera» dell'App, cliccare su «Riproduzione» e spostare il cur-
sore in basso per rivedere il filmato in ordine cronologico.
Scaricare le video clip: In modalità «Riproduzione», cliccare sull'icona sulla destra della schermata
e selezionare la parte da scaricare utilizzando i 2 cursori, poi cliccare sul pulsante e trovare il video
nella scheda «Album» dell'app Road-Eyes.
DIRETTA STREAMING, RIPRODUZIONE E DOWNLOAD
È possibile regolare le impostazioni della fotocamera come le risoluzioni di foto e video, la modifica di
filigrana, i formati data e ora nella scheda «Impostazioni avanzate» dell'app Road-Eyes .
IMPOSTAZIONI TELECAMERA
Funzioni

18
G-Sensor
Obiettivo
Audio
Indicatore di stato
Connettività
Formato scheda di memoria
Registrazione video
Risoluzioni video
Risoluzione foto
Capacità di registrazione
Sensore di accelerazione gravitazionale su 3 assi,
rilevatore d'urti
150°, apertura f/2.0
Microfono
LED
Wi-Fi
Scheda MicroSD Classe 10 fino a 128 GB
Compressione H.264
1080P (1920 x 1080) 30 fps, 720P (1080 x 720) 30fps
2 MP
8 GB: 120 min in Full HD - 16 GB: 240 min in Full HD
32 GB: 480 min in Full HD - 64GB: 960 min in Full HD
INFORMAZIONI SUL MANUALE
SUPPORTO
Le funzioni di recONE e il contenuto di questa guida rapida sono soggetti a modifiche.
Per istruzioni più aggiornate sull'uso di questo prodotto, fare riferimento al manuale utente online
disponibile su www.road-eyes.com.
Per domande o richieste di assistenza sul nostro prodotto visitare www.road-eyes.com oppure
inviare un'email a [email protected].
Specifiche tecniche

GUIA DE INÍCIO RÁPIDO

20

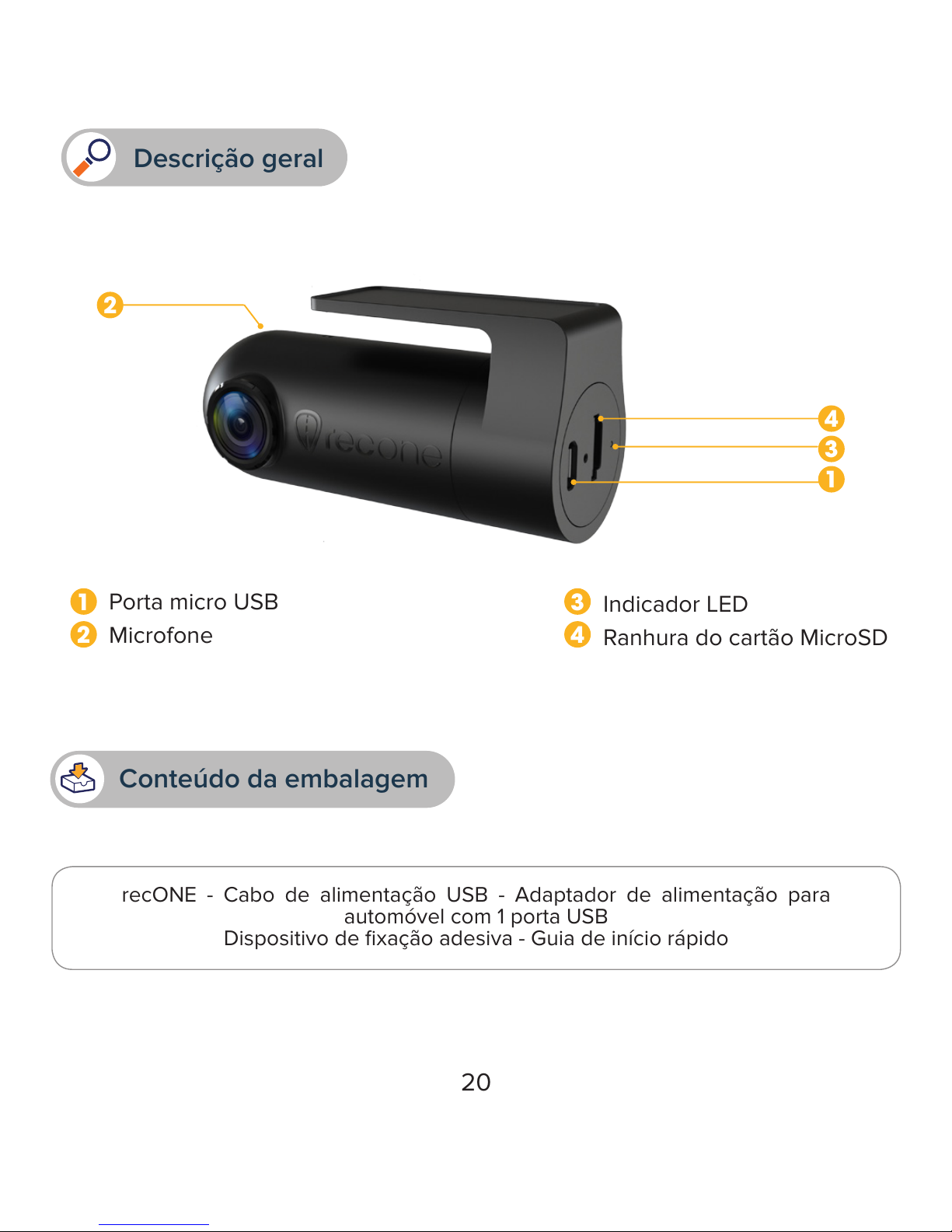

2
2
Porta micro USB
Microfone
1
recONE - Cabo de alimentação USB - Adaptador de alimentação para
automóvel com 1 porta USB
Dispositivo de fixação adesiva - Guia de início rápido
4
3Indicador LED
Ranhura do cartão MicroSD
4
3
1
Descrição geral
Conteúdo da embalagem
