Sehr geehrter Kunde,
wir freuen uns, dass Sie sich für das leistungsfähige Computer-Ladegerät Power Peak®
C8 EQ-BID 180W aus dem robbe Sortiment entschieden haben. Damit besitzen Sie ein
kompaktes Ladegerät mit Akkumanagement und Equalizer für den Anschluss an 230V
AC oder 12V DC.
Trotz der einfachen Handhabung dieses Laders verlangt die Bedienung eines so hoch-
wertigen automatischen Ladegerätes wie dem Power Peak®C8 EQ-BID 180W vom
Anwender einige Kenntnisse. Durch diese Anleitung wird es Ihnen schnell gelingen, sich
mit dem Gerät vertraut zu machen.
Wir wünschen Ihnen viel Erfolg und Freude mit Ihrem neuen Ladegerät!
Sicherheitshinweise
Am Ende der Bedienungsanleitung sind ausführliche Sicherheitshinweise zum
Umgang mit Ladegeräten und den unterschiedlichen Akkutypen aufgeführt.
Darüber hinaus sind noch weitere, wissenswerte generelle Hinweise zu den einzel-
nen Akkutypen im Kapitel “KLEINE AKKUKUNDE” zusammengestellt.
Lesen Sie UNBEDINGT VOR Inbetriebnahme des Gerätes diese Sicherheitshinweise
und Anweisungen durch.
Falscher Umgang mit Akkus und Ladegeräten kann zur Explosion und Feuer der
Akkus führen.
Die Menüsprache des Laders, wird wie auf Seite 13 Kapitel 9 beschrieben einge-
stellt.
Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
Bestell Nr.
8124
2

Inhaltsverzeichnis
Kapitel Seite
Sicherheitshinweise 2
1. Lieferumfang 4
2. Allgemeine Beschreibung 5
3. Bedienelemente 6
3.1 Funktion der Bedienelemente 6
4. Technische Daten 7
5. Inbetriebnahme des Ladegerätes 8
5.1 Anschluss der Akkus 8
6. Arbeits Display 9
7. Parameter im Hauptmenü ohne BID 10
7.1 Parameter im Hauptmenü mit BID 11
8. Daten editieren ohne BID 11
8.1 Daten editieren mit BID 13
9. Einstellungen 13
10. Lade- / Entladevorgänge ohne BID-Chip/KEY 14
11. Lade- / Entladevorgänge mit BID-Chip/KEY 14
12. Ende eines Lade-/Entladevorganges 15
13. Fehlermeldungen 16
14. Menüstruktur 17
15. Sicherheitshinweise 18
16. Kleine Akkukunde 19
16.1 Nickel-Cadmium-Akkus (NC) 19
16.2 Nickel-Metall-Hydrid-Akkus (NiMH) 19
16.3 Blei-Akkus (Pb) 19
16.4 Lithium-Akkus (LiPo, LiIo, LiFe) 20
17. Gewährleistung 21
18. Haftungsausschluss 21
19. Empfohlenes Zubehör 22
20. Service Adressen 23
21. Akku u. Geräteentsorgung 23
22. Konformitätserklärung 24
Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
Bestell Nr.
8124
3

POWER PEAK®C8 EQ-BID 180W No. 8124

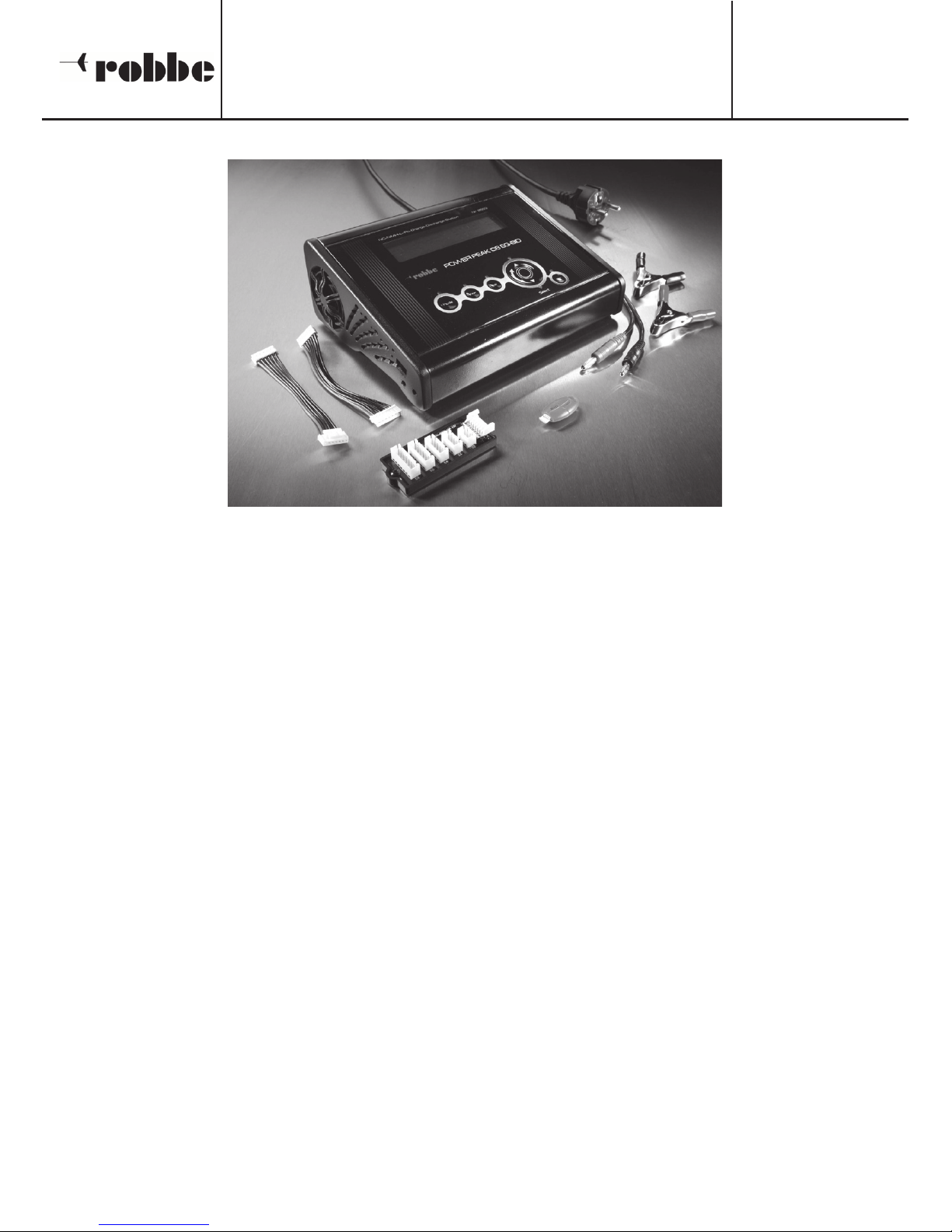

Der Lieferumfang enthält:
1 Power Peak®C8 EQ-BID 180W 230V/12V Lader
1 BID-Key
1 Equalizer Adapter JST XH (No. 8214) zum Anschluss von 2-6 S LiPo-Akkus mit JST-H
Voltage-Sensorkabeln (Lama, G47, Align) am Equalizer.
4
Bestell Nr.
8124
Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
1. LIEFERUMFANG

2. ALLGEMEINE BESCHREIBUNG
Leistungsfähige und formschöne Computer-Lade-Entladestation mit Akkumanagement
für alle gängigen Akkutypen. Mit integriertem Equalizer für 8-zellige Lithium-Ionen (LiIo),
Lithium Polymer (LiPo) und Lithium-Ferrum (LiFe)-Akkus. Mit bis zu 10 A Ladestrom,
wahlweise aus einer 12 Volt Autobatterie oder dem integrierten Schaltnetzteil aus dem
230 Volt Netz.
Mit dem Power Peak®C8 EQ-BID 180W können NC/ NiMH Akkus von 1 bis 24 Zellen
oder Pb (Blei) Akkus von 1 bis 12 Zellen (2...24V) geladen bzw. entladen werden. Die
Abschaltung erfolgt bei vollgeladenem Akku nach der Delta-Peak-Methode. Lithium und
Blei (PB) Akkus werden nach der CC-CV Methode geladen.
5 interne Speicherplätze des Gerätes erlauben im manuellen Modus das Abspeichern
akkuspezifischer Daten für den Lade- u. Entladevorgang von fünf verschie-
denen Akkus.
Ein Haupt-Feature des Power Peak®C8 EQ-BID 180W ist das zukunfts-
weisende Batterie-Identifikations System (BID). Die Vielfalt der verschie-
denen Akkutypen wird immer größer, wobei jeder Akkutyp sein “eige-
nes” Ladeverfahren benötigt. Schnell kann es passieren, dass man am
Ladegerät eine falsche Einstellung vornimmt und schon hat der wertvolle
Akku Schaden genommen.
Das revolutionäre BID-System von robbe bietet eine geniale
Lösung für dieses Problem. Jedem Akku wird ein kleiner,
leichter BID-Key zugeordnet. Er speichert alle relevan-
ten Daten zum optimalen Laden und Entladen des Akkus.
Zum Laden bzw.Entladen wird der BID-Key mit dem Power
Peak C8 EQ-BID 180W verbunden, er gibt dem Lader die ent-
sprechenden Akkuparameter vor.
Es muss nur noch die “MODE”-Taste betätigt werden
und der Lade- bzw. Entladevorgang beginnt. Kein
lästiges Suchen der Einstell-Parameter im Menü, maxi-
maler Schutz vor Fehlbedienung und Speicherung der
relevanten Akkudaten im BID-Key sind die besonderen
Vorteile des BID-Systems.
Durch die Speicherung der wichtigsten Daten im BID-Key
können diese am Ladegerät leicht angezeigt werden.
Diese Funktion ersetzt weitgehend die Notwendigkeit
einer PC-Software sowie Computertechnik, um sich
einen aktuellen Überblick über den Akkuzustand zu verschaffen.
Alternativ zum BID-Key sind BID-Chips als Zubehör verfügbar (siehe S.22), welche die glei-
che Funktion aufweisen sich allerdings durch die Abmessungen unterscheiden.
Ein integrierter USB-Anschluss mit Bootloaderfunktion für ein nachträgliches Update der
Software, hält das Gerät auf aktuellem Stand.
5
Bestell Nr.
8124
Bedienungsanleitung
Power Peak®C8 EQ-BID 180W

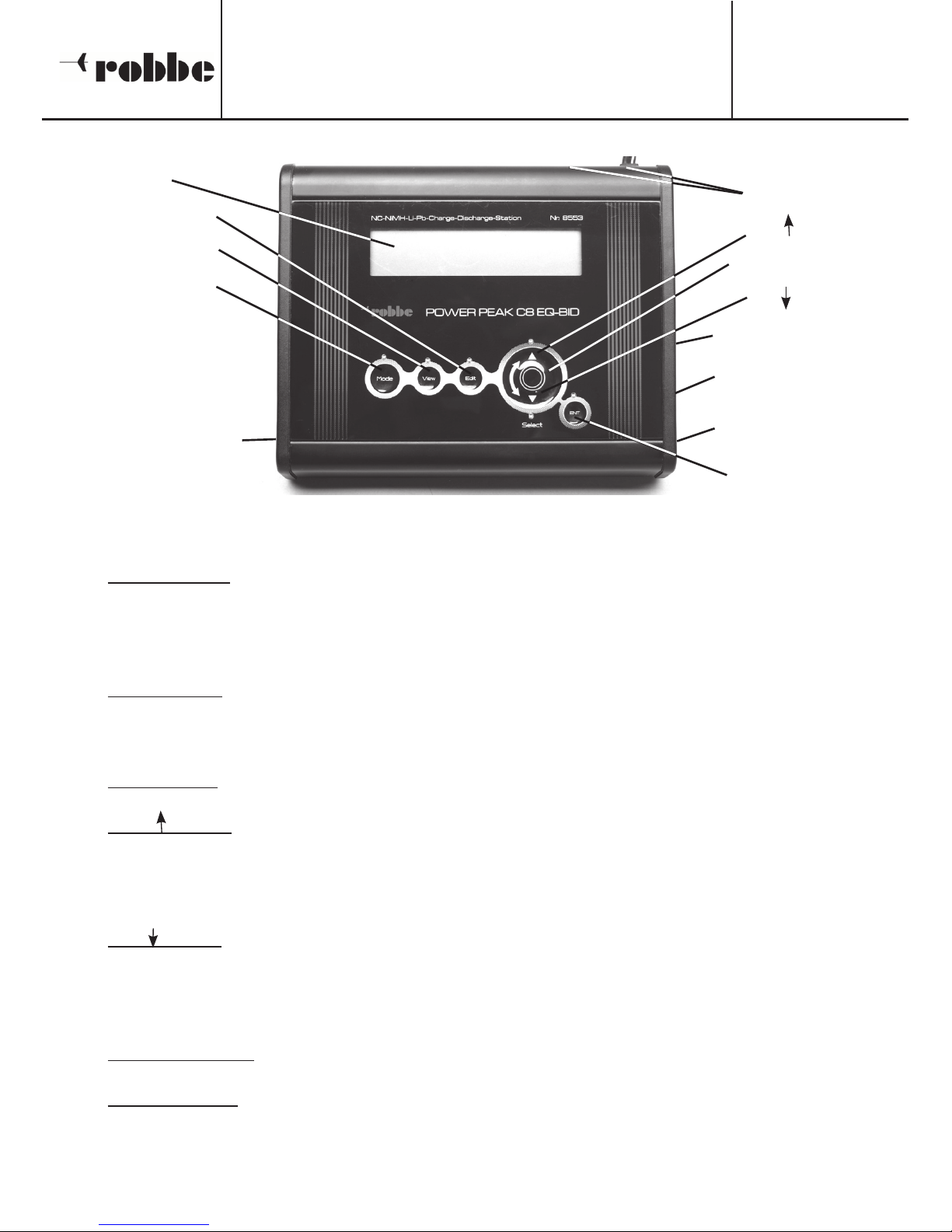

3. BEDIENELEMENTE
3.1 FUNKTION DER BEDIENELEMENTE
MODE TASTE
• Durch1x betätigen wird ein Ladeprozess,
2x betätigen ein Entladeprozess und
3x betätigen ein Entlade/ Ladeprozess (Zyklusladen) gestartet.
Der ausgewählte Prozess kann durch erneutes Drücken der Taste gestoppt werden.
VIEW-TASTE
• AnzeigederverschiedenenParameterdesLadersz.B.Eingangsspannung.Ausserdem
kann man mit dieser Taste alle Einzelzellenspannungen eines angeschlossenen LiPo-
Akkus anzeigen.
EDIT-TASTE
• Überdie“EDIT”-TastegelangtmanindasAkkuParameterundEinstellungsMenü.
“+” / TASTE
• MitdieserTastewirdbeiEinstellungeinesParameters(Akkutyp,Zellenzahl,etc.)der
Wert um einen Schritt erhöht und bei der Menüauswahl das jeweils nächste Menü
ausgewählt. Die Taste besitzt eine Autorepeat-Funktion, die bei halten der Taste ein
wiederholendes Tasten bewirkt.
“-” / TASTE
• MitdieserTastewirdbeiEinstellungeinesParameters(Akkutyp,Zellenzahl,etc.)der
Wert um einen Schritt verringert und bei der Menüauswahl das jeweils vorherige Menü
ausgewählt. Die Taste besitzt eine Autorepeat-Funktion, die bei halten der Taste ein
wiederholendes Tasten bewirkt.
SELECT WHEEL
Mit dem Select Wheel werden die Funktionen der “+”/ ”-” Taste durch “drehen” realisiert.
ENTER-TASTE
• Mit der ‘ENTER’-Taste erfolgt die Bestätigung einer Auswahl, z.B. die Aktivierung
eines ausgewählten Untermenüs, oder die Übernahme eines zuvor eingestellten
Wertes.4.
Display
ENTER-Taste
BID-Anschluss
Stromver-
sorgung
Akkuanschluss
Anschluss für
Voltage Sensor
“-”/ Taste
Select Wheel
“+”/ Taste
6
Bestell Nr.
8124
Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
MODE-Taste
VIEW-Taste
EDIT-Taste
USB Anschluss
für Update

7
Bestell Nr.
8124
Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
TECHNISCHE DATEN
Betriebsspannung: 12V DC (Autobatterie) / 230V AC
(keine Ladegeräte für Autobatterien verwenden!)
Zellenzahl: 1 ... 24 Zellen NC / NiMH,
1 ... 8 Zellen LiIo (3,6V), LiPo (3,7V), LiFe (3,3V)
1 ... 12 Zellen (2...24V) Bleiakku
Ladestrom: 0,1 ... 10A bei max. 180W (12V DC)
0,1 ... 10A bei max. 110W (230V AC)
Entladestrom: 0,1 ... 10A bei max. 35W
Equalizingstrom: ca. 250mA
Entladeleistung: 35W, Strom wird entsprechend geregelt
Erhaltungsladung: Erhaltungsladung C/20
(nur bei NC und NiMH)
Entladeschlussspg.: 0,8V pro Zelle bei NC und NiMH,
3,0V pro Zelle bei LiPo, LiIo
2,5V pro Zelle bei LiFe
1,7V pro Zelle bei Bleiakkus
Abschaltung:
NC / NiMH: automatisch, digitales-Delta-Peak-System
Blei- und Lithium: automatisch, spannungsabhängig, CC-CV Verfahren
Abmessungen: 180 x 145 x 70 mm
Funktionen: Laden, Entladen, Zyklusbetrieb, Balancieren
Schutzfunktionen:
Eingang: Verpolgeschützt
Ausgang: Verpolgeschützt, Kurzschlussgeschützt
Anmerkung:
Fällt die Eingangsspannung im DC-Betrieb unter 11 V, wird der Ausgangsstrom um je 1A
reduziert.
Hintergrund: Hat eine Autobatterie weniger als 11 V (am Eingang des Gerätes, nicht an
den Polen der Batterie), ist davon auszugehen, daß die Batterie „schwach“ ist. Durch die
automatischRücknahmedesLadestromswirddieBatterieentlastet.OhnedieseFunktion
würde die Batteriespannung weiter sinken und das Ladegerät durch Unterspannung
abschalten. So kann möglichst lange auch an schwachen Batterien geladen werden.
Maximale Ladeströme im AC oder DC Betrieb:
AC-Betrieb:
Bis 16,5 V Akkuspannung: 8,5 A
Bei höheren Akkuspannungen reduziert sich der Strom.
Hinweis zum Laden von Lithium Akkus ohne Sensorkabel:
Das Laden von Lithium Akkus ist bei Verwendung des BID Systems auch ohne Voltage
Sensorkabel möglich. Allerdings wird der Akku dann nicht balanciert und es besteht keine
Überwachung der Zellenzahl!
DC-Betrieb:
Bis 20,5 V Akkuspannung: 8,5 A

5. INBETRIEBNAHME DES LADEGERÄTES
Das Ladegerät an eine 12 V Bleibatterie oder mit dem Kaltgerätestecker an das Netz
anschließen. Unbedingt auf richtige Polung achten (rot = plus / schwarz = minus).
Im Display erscheint kurz “Power Peak C8 EQ-BID 180W V1.0” und danach “KEIN
AKKU”, wenn kein Akku angeschlossen ist.
5.1 ANSCHLUSS DES AKKUS
Wichtig!!! Vor dem Anschluss eines Akkus unbedingt die eingestellten Parameter genau
überprüfen. Bei falscher Einstellung kann der Akku Schaden nehmen, explodieren oder
zu brennen beginnen. Um einen Kurzschluss mit den Bananensteckern zu vermeiden, die
Ladekabel immer zuerst am Ladegerät anschließen, dann am Akku. Beim Abklemmen in
umgekehrterReihenfolgevorgehen.AufPolungachten!
Voltage Sensor Anschluss (Li-Akku):
Das Voltage Sensorkabel des Akkus, muss mit dem schwarzen Kabel an die Pfeil-
kennzeichnung am Ladegerät angeschlossen werden. Die Pfeilkennzeichnung gibt den
Massepol (Minus) an. Auf Polung achten! Bei selbstkonfektionierten Akkuverbindungen
oder Voltage Sensorkabeln auf Polung achten! Beim Laden von Lithium Zellen sollte das
Voltage Sensorkabel immer gesteckt werden, ausser es handelt sich um eine Einzellzelle!
Es ist bei der Konfiguration des BID-Chip/ Key unbedingt auf die richtige Einstel-
lung der Akkuparameter zu achten (Zerstörungsgefahr des Akkus)! Falls der Akku
mit einem Voltage Sensorkabel ausgestattet ist, sollte dies auch immer aus Sicher-
heitsgründen gesteckt werden.
Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
Bestell Nr.
8124
8
“+” = rot
“-” = schwarz

Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
Bestell Nr.
8124
9
Das Beispiel auf Seite 8 dient nur zur Anschauung und soll den Anschluss des Voltage
Sensor Kabels an den Equalizer verdeutlichen.
EQ-Adapter
robbe-PQ No.8213
EQ-Adapter
robbe-JST/XH No.8214
EQ-Adapter
robbe-TP/FP No.8215

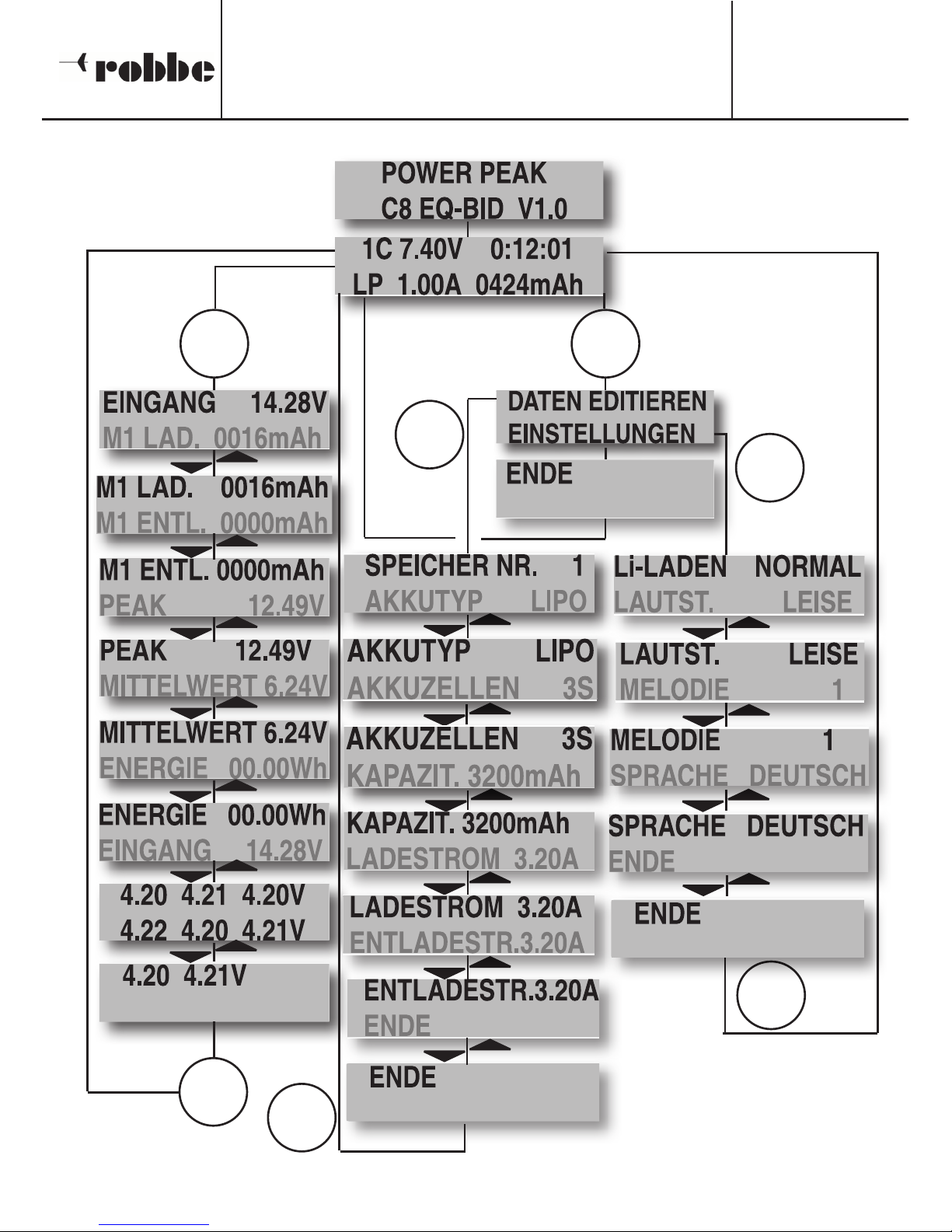

6. ARBEITS-DISPLAY
Während eines Lade- bzw. Entlade-
vorganges werden dem Anwender
über diese Anzeige alle notwendigen
Informationen zur Verfügung gestellt.
In der oberen Zeile wird der Interne
Akkuspeicher (z.B. 1-5) oder bei
angeschlossenem, BID “B” gezeigt.
Über die “EDIT” Taste gelangt man
zur Einstellung “DATEN EDITIE-
REN”(S.11Kap.8).bzw.“EINSTELLUNGEN”(S.13Kap.9).DerinterneSpeicherkann
direktausdemArbeitsdisplayeingestelltwerden.Dazu“ENTER”Tastebetätigenundüber
diePfeiltastenSpeicherauswählen.Danachwiedermitder“ENTER”TastedieSpeicher
Auswahl bestätigen.
InderoberenZeileSpalte2wirdderStatusdesLadersangezeigt(‘C’fürLaden,‘D’für
Entladen,‘D-C’fürEntladen-Laden,“R”fürReady,“N”fürNoBattery,‘F‘fürFinish(Ende).
Der Akkutyp kann in der unteren Zeile durch die Abkürzungen bestimmt werden: PB= Blei,
NC= NiCd, NH= NiMH, LP= LiPo, LI= LiIo, LF= LiFe und LS= Lithium Storage (Lithium
Lagerprogramm).
Auch während eines Lade-Entladeprozesses kann man den Strom ändern. Um dies mög-
lichzumachen,mussdie“ENTER”Tastegedrücktwerden,danachlässtsichderStrom
entsprechendmitdenPfeiltasteneinstellen.AnschliessendwirdmitderTaste“ENTER”die
Neueingabe quittiert.
Akkutyp
aktuelle
Akkuspannung
Lade- bzw.
Entlade-
strom
verstriche-
ne Zeit
Kapazitätsanzeige
Status
anzeige
Akku-
speicher

Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
Bestell Nr.
8124
7. PARAMETER IM HAUPTMENÜ OHNE BID
Über die “VIEW” Taste Menü auswählen. Mit den “+”, “-” Tasten oder dem Select Wheel
kann man nachfolgende Parameter anzeigen.
EINGANGSSPANNUNG
Anzeige der Eingangsspannung.
ANZEIGE DER LETZTEN AKKULADUNGEN (M1 ...M5)
Mit dieser Funktion lassen sich die letzten fünf Akku-
ladungen rekonstruieren, dabei wird nur die geladene
Kapazitätangezeigt.DurchDrückender“ENTER”
Taste wird der Parameter ausgewählt. Mit den “+”/ ”-”
Tasten oder dem “Select WHEEL” kann man nun den gewünschten Speicher ansehen.
DurcherneutesDrückender“ENTER”TastewirddieAuswahlaufgehoben.
ANZEIGE DER LETZTEN AKKUENTLADUNGEN (M1 ... M5)
Mit dieser Funktion lassen sich die letzten fünf Akku-
entladungen rekonstruieren, dabei wird nur die ent-
ladene Kapazität angezeigt. Durch Drücken der
“ENTER”TastewirdderParameterausgewählt.Mit
den “+”/ ”-” Tasten oder dem “Select WHEEL” kann man nun den gewünschten Speicher
ansehen.DurcherneutesDrückender“ENTER”TastewirddieAuswahlaufgehoben.
ANZEIGE MAX. AKKUSPANNUNG
Maximale Akkuspannung während eines
Lade-/Entladevorgangs.
ANZEIGE DURCHSCHNITTLICHE AKKUSPANNUNG
Anzeige der durchschnittlichen Akkuspannung wäh-
rend eines Lade-/Entladevorgangs.
ANZEIGE GELADENE / ENTLADENE ENERGIE
Anzeige der geladenen bzw. entladenen Energie.
Die Anzeige wird in Wh (Wattstunde) angezeigt.

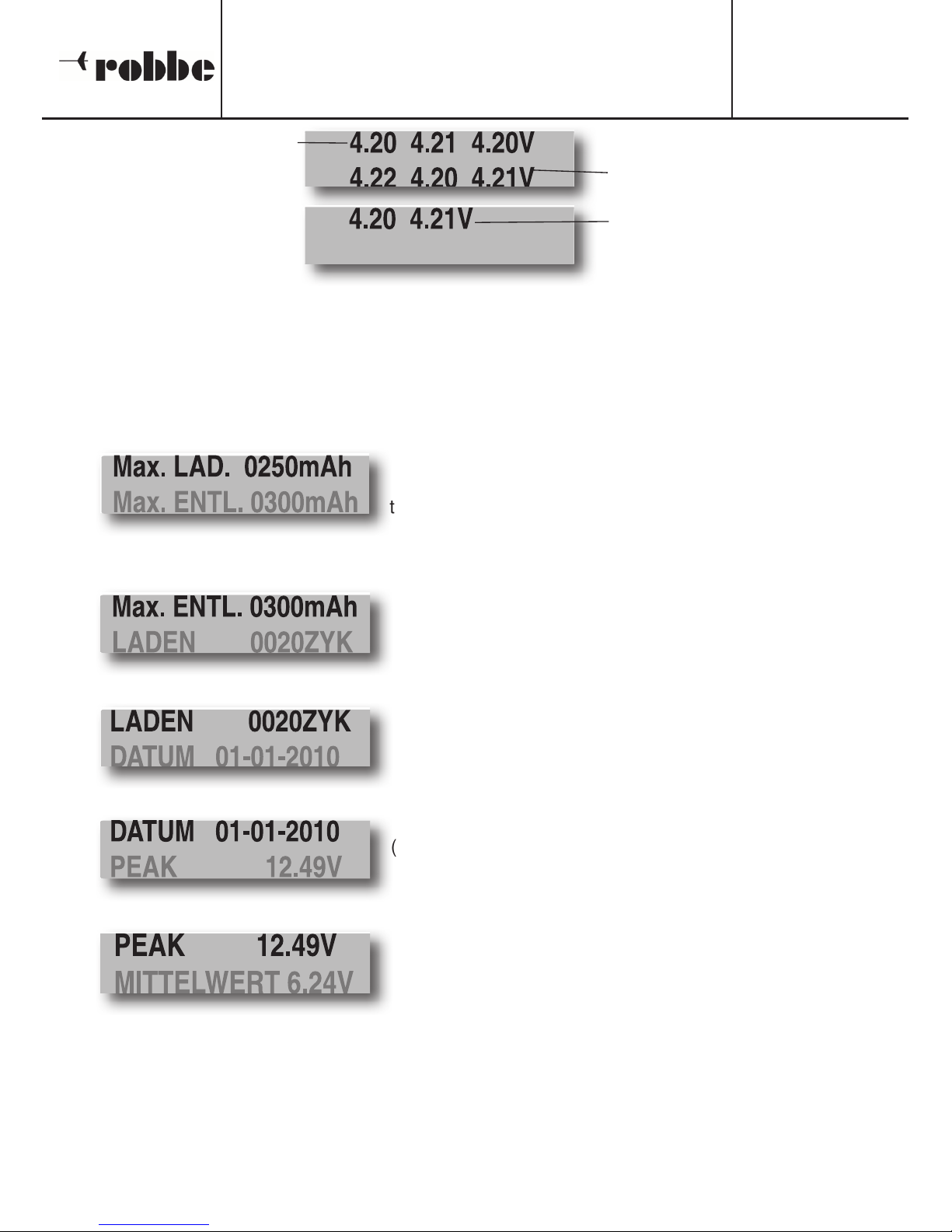

EQUALIZER-DATEN
Falls mehr als 6 Lithium Zellen angeschlossen sind, werden zwei Displays im Wechsel
angezeigt.
Hinweis: Nur bei angeschlossenem Voltage Sensorkabel werden die Einzelzellenspan-
nungen angezeigt!
10

Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
Bestell Nr.
8124
11
7.1 ZUSÄTZLICHE PARAMETER IM HAUPTMENÜ MIT BID
Nach dem Anschließen eines BID Chip/Keys können folgende Daten des Akkus ausgele-
sen werden.
ANZEIGE DER MAXIMAL GELADENEN KAPAZITÄT
AnzeigederbishermaximaleingeladenenAkkukapazität.
Wird bei einem Ladevorgang der bisherige Wert über-
troffen, stellt sich automatisch der neue Wert ein.
ANZEIGE DER MAXIMAL ENTLADENEN KAPAZITÄT
Anzeige der bisher maximal entladenen Akkukapazität.
Wird bei einem Entladevorgang der bisherige Wert
übertroffen, stellt sich automatisch der neue Wert ein.
ANZEIGE DER LADEZYKLEN
Anzeige der bisherigen Ladezyklen des Akkus. Nach
Ende eines Ladevorgangs wird der Zähler um 1 erhöht.
ANZEIGE EINES DEFINIERBAREN DATUMS
Anzeige des auf dem BID Chip/Key definierten Datums
(z.B. Anschaffungsdatum des Akkus).
ANZEIGE MAX. AKKUSPANNUNG
Maximale Akkuspannung während eines
Lade-/Entladevorgangs.
8. DATEN EDITIEREN OHNE BID
Überdie“EDIT”TastedasMenü“DATENEDITIEREN”anwählenundüberdie“ENTER”
Taste auswählen. Mit den “+”, “-” Tasten oder dem Select Wheel kann man nachfolgende
Parameter anzeigen.
Zelle 1
Zelle 6
Zelle 8

12
Bestell Nr.
8124
Bedienungsanleitung
Power Peak®C8 EQ-BID 180W

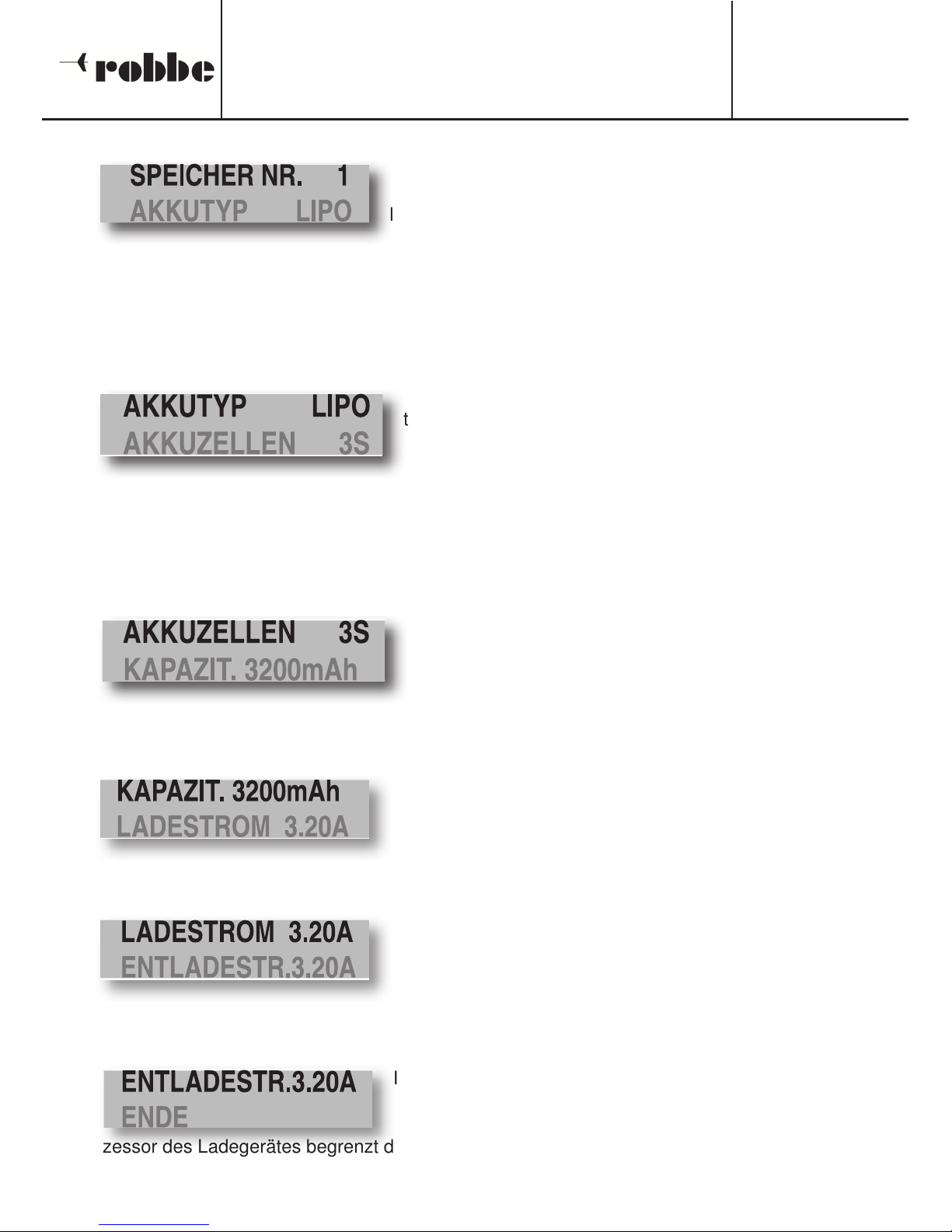

INTERNER SPEICHER
Über dieses Menü lassen sich bis zu fünf verschiede-
ne Akkutypen mit ihren jeweiligen Parameter einstel-
len, die auch nach Ausschalten des Gerätes erhalten
bleiben. Die Ziffer blinkt und kann über die Pfeiltasten
oder das “Select Wheel” geändert werden. Bei der Auswahl eines neuen Speichers
werden die vorher gespeicherten Daten wie Ladestrom, Kapazität, Zellenzahl usw. ange-
zeigt. Der Speicheplatz kann auch über das Arbeitsdisplay eingestellt werden. Dazu die
“ENTER”TastedrückenundSpeicherNummerauswählen.
EINSTELLEN DES AKKUTYPS
DurchDrückender“ENTER”TastewirdderParame-
ter Akkutyp ausgewählt. Mit den “+”,”-” Tasten oder
dem “SELECT WHEEL” kann nun der gewünschte
Typ eingestellt werden. Um einen LiIon oder LiPo
Akku lagerfähig zu machen, kann hier die Funktion “L3,9V” eingestellt werden. Durch diese
Funktion wird der Akku auf eine Lagerspannung von 3,9V/Zelle gebracht. Damit ist der
AkkufürlängereLagerunggeeignet.DurcherneutesDrückender“ENTER”Tastewirddie
Auswahl übernommen.
EINSTELLEN DER ZELLENZAHL
Danach muß der Parameter “AKKUZELLEN” aus-
gewählt werden. Wie vorher beschrieben kann man
nun auch hier die gewünschte Zellenzahl einstellen.
Danachmussdie“ENTER”Tastegedrücktwerden,
damit die Auswahl übernommen wird.
EINSTELLEN DER AKKUKAPAZITÄT
NachdemDrückender“ENTER”Tasteblinktderein-
stellbare Parameter. Nun kann die Akkukapazität
gewähltwerden.NachAuswahlerneut‘ENTER’-
Taste drücken.
EINSTELLEN DES LADESTROMS
In diesem Parameter kann der Ladestrom eingestellt
werden. Der max. Ladestrom ist von der Zellenzahl
bzw. der Akkuspannung abhängig. Der Prozessor des
Ladegerätes begrenzt den max. Ladestrom ent
sprechend der Ladeleistung.
EINSTELLEN DES ENTLADESTROMS
In diesem Parameter kann der Entladestrom eingestellt
werden. Der max. Entladestrom ist dabei aber von der
Zellenzahl bzw. der Akkuspannung abhängig. Der Pro-
zessor des Ladegerätes begrenzt den max. Entladestrom.

13
Bestell Nr.
8124
Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
8.1 DATEN EDITIEREN MIT BID
Hinweis: Nur bei angeschlossenem BID Chip/Key wird dieser zusätzliche Parameter und
die darauf gespeicherten Daten angezeigt. Ausserdem werden die anderen einstellbaren
Parameter bereits auf S. 12 verdeutlicht. Es werden also nur die Unterschiede erklärt.
ANZEIGE EINES DEFINIERBAREN DATUMS
Anzeige des auf dem BID Chip/Key definierten Datums
(z.B. Anschaffungsdatum des Akkus).
9. EINSTELLUNGEN
Überdie“EDIT”Taste,Menü“EINSTELLUNGEN”auswählenunddanachmit“ENTER”
bestätigen. Mit den “+”, “-” Tasten oder dem Select Wheel kann man nachfolgende Para-
meter anzeigen.
EINSTELLEN DER ABSCHALTTOLERANZ BEI LITHIUM AKKUS
Im Menü “Li-LADEN” kann die Abschaltung für Lithium
Akkus eingestellt werden. In der Abschaltungs Einstel-
lung“NORMAL”wirddieLadungbeiC/20undinder
Abschaltungs Einstellung “SCHNELL” bei C/10 abge-
schaltet. In der Abschalltungs Einstellung “SCHNELL” wird der Akku zwar schneller gela-
den, verfügt danach aber nur über ca. 95% seiner Kapazität.
EINSTELLEN DER LAUTSTÄRKE
Über diese Funktion wird die Lautstärke der Signaltöne
reguliert. Es stehen drei Modi zur Verfügung: AUS,
LEISE und LAUT.
EINSTELLEN DER MELODIE
In diesem Menü lassen sich drei unterschiedliche
Abschaltmelodien einstellen.
EINSTELLEN DER MENÜSPRACHE
Um die gewünschte Sprache (Deutsch, Englisch, Fran-
zösisch, Italienisch, Spanisch oder Tschechisch) aus-
zuwählen, wie vorher beschrieben mit dem “SELECT
WHEEL” oder den Pfeiltasten auf den Menüpunkt
“SPRACHE”navigieren.Mit“ENTER”auswählenundüberdiePfeiltastendiegewünschte
Spracheeinstellen.NachEinstellungderSprache,die“ENTER”TastezumBestätigendrüc-
ken.UmdieÄnderungzuaktivieren,auf“ENDE”navigierenundmit“ENTER”bestätigen.

11. LADE- / ENTLADEVORGÄNGE MIT BID-CHIP/KEY
Die Bilder unten veranschaulichen die Verwendung eines BID-Chips und eines BID-Key`s.
Verbinden Sie zuerst den BID Chip über das Adapterkabel bzw. den BID Key direkt mit
dem Ladegerät (siehe Bild unten). Um die BID Daten vor dem Lade/ Entladevorgang
zuprüfen,betätigenSiedie“ENTER”Taste.WenndieLadeparameteraufdemChipin
Ordnung sind, kann mit der “MODE” Taste der entsprechende Modus ausgewählt und
gestartet werden. Während eines Lade- bzw. Entladevorganges werden die wichtigsten
Daten dieses Vorganges auf dem BID Chip/Key gespeichert.
14
Bestell Nr.
8124
Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
Vertiefung
nach oben
10. LADE-ENTLADEVORGANG OHNE BID CHIP/KEY
Bevor ein Lade- bzw. Entladevorgang gestartet werden kann, müssen folgende
Einstellungen durchgeführt werden, damit das Ladegerät den Vorgang optimal abarbeiten
kann:
• Akkuanschliessen,aufrichtigePolungachten(sieheAnschlussbild,Seite8.)
• Akkutypeinstellen
• Zellenzahleinstellen
• Kapazitäteinstellen
• Lade-Entladestromeinstellen
Nach dem die Parameter, wie vorher beschrieben, eingestellt wurden kann nun der Pro-
zess gestartet werden. Um den angeschlossenen Akku zu laden (LADEN), “MODE” Taste
einmal drücken. Nochmaliges Drücken der Taste innerhalb 1 Sekunde, stellt die Entlade-
funktion (ENTLADEN) ein. Bei dreimaligem Drücken der “MODE” Taste wird die Zyklus-
funktion eingestellt (DC-CH ZYKLUS). Mit den “+”,”-” Tasten oder dem “SELECT WHEEL”
kann eine Zykluswiederholung von 1 bis 99 eingestellt werden. Wird nach Auswahl eines
Modus keine weitere Eingabe mehr gemacht (ca.2 Sek.) beginnt der Lader mit dem aus-
gewählten Prozess. Um den Vorgang abzubrechen, wird die “MODE” Taste gedrückt.

15
Bestell Nr.
8124
Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
1. Akku anschließen, (bei Lithium Akkus auch Voltage Sensorkabel anschließen)
auf richtige Polung achten (siehe Seite 8).
2. BID Chip/Key anschliessen.
3. Die “MODE” Taste einmal drücken. Nach etwa 2 Sek. beginnt der Ladevorgang.
Alternativ wird bei 2x betätigen ein Entladeprozess und 3x betätigen ein Entlade/
Ladeprozess (Zyklusladen) gestartet.
Der ausgewählte Prozess kann durch erneutes Drücken der Taste gestoppt werden.
Hinweis:
Bei Verwendung des BID-Systems können Li-Akkus auch ohne Anschluss des Voltage
Sensorkabels ge- bzw. entladen werden! Dies ist allerdings nicht empfehlenswert.
12. ENDE EINES LADE- / ENTLADEVORGANGES
Das Ladegerät beendet automatisch einen Lade- bzw. Entladevorgang. Der Prozessor
berücksichtigt dabei die Lade- Entladeparameter. Für jeden Akkutyp wird das jeweils
optimale Verfahren angewandt. Am Ende des Prozesses ertönt, je nach Einstellung, eine
Piepsequenz.

13. FEHLERMELDUNGEN
Um einen sicheren Ablauf eines Lade- bzw. Entladevorganges zu gewährleisten, ist der
Power Peak®C8 EQ-BID 180W mit Sicherheitsvorrichtungen ausgestattet. Sobald ein
Fehler auftritt, erscheint eine entsprechende Meldung im Display und der Piezo-Summer
gibt einen schrillen Warnton ab. Die folgenden Fehlermeldungen können mit einer beliebi-
gen Taste nach Beseitigung der Ursache quittiert werden.
Eingangsspanung unter 10,5V
Falsche Zellenzahl eingestellt
Die Daten auf BID Chip/Key, können vom Power
Peak®C8 EQ-BID 180W nicht bearbeitet werden z.B.
Lithium Zellenzahl > 8 Zellen.
Fehlerhafte Daten auf dem BID Chip/Key. BID muß
anschliessend neu editiert werden. Nach Quittierung
mit einer beliebigen Taste wird automatisch das Menü
“DATENEDITIEREN”geöffnet.DieAkkudatenmüssen
nun neu eingegeben werden.
Lader ist Überhitzt!
Ursache kann evtl. ein defekter Lüfter oder ein abge-
decktes Lüftungsgitter sein. Um dies zu testen, Akku
abziehen und Lader ausschalten. Ladegerät wieder einschalten, Akku anschliessen und
kurz einen Entladeprozeß starten. Wenn der Lüfter nicht anlaufen sollte, muß der Akku
abgezogen und das Ladegerät sofort ausgeschaltet werden. Den defekten Lader bitte zum
reparieren in den robbe-Service einsenden (bitte beachten Sie die Gewährleistungsanfor-
derungen, S21. Kap.17).
Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
Bestell Nr.
8124
16

Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
Bestell Nr.
8124
17
14. MENÜSTRUKTUR
VIEW EDIT
VIEW
ENT
ENT
ENT
ENT

15. SICHERHEITSHINWEISE
• DerPowerPeak®C8 EQ-BID 180W ist nur zum Laden, Entladen und Equalizen von
wiederaufladbaren NC- / NiMH- Blei und Lithium-Akkus geeignet. Keine Trockenbatte-
rien laden, dabei besteht Explosionsgefahr.
• DasLadegerätistfürdenBetrieban12VDCund230VACausgelegt,betreibenSiees
nie mit einer anderen Spannung.
• SchützenSiedasLadegerätunbedingtvorStaub,SchmutzundFeuchtigkeit.
• SetzenSiedasGerätkeinerübermäßigenKälteoderHitzeundkeinerdirektenSon-
neneinstrahlung aus.
• VermeidenSieStoß-undDruckbelastungenundsetzenSiedasLadegerätkeinenstar-
ken Vibrationen aus.
• LadegerätundangeschlosseneAkkusniemals auf brennbare Unterlagen legen. Nie in
der Nähe von brennbarem Material oder Gasen betreiben.
•GerätnichtunterSpannungöffnen!
• LassenSiedasGerätunddieAkkuswährenddesBetriebsnicht unbeaufsichtigt. Das
Gerät kann sich während des normalen Betriebs stark erwärmen.
• BeimAufstellenauffreieKühlöffnungenzurLuftzirkulationachten.
• BeilängeremNichtgebrauchdasGerätvonderStromquelletrennenundeventuell
angeschlossene Akkus abnehmen.
• KeineAkkuskurzhintereinandereinzweitesMalladen.
• KeineAkkusladen,diestarkerwärmtsind.AkkusaufUmgebungstemperaturabkühlen
lassen.
• EsdürfennurZellengleicherKapazitätundgleichenFabrikatsimVerbundgeladen
werden.
• NichtzweiAkkusaneinemAusgangbeimLadenparallelladen,nureinenAkkupack
anschließen.
• AchtenSieunbedingtaufrichtigePolungderAkkusundvermeidenSieKurzschlüsse.
• BeachtenSiegenaudieAngabenderAkkuhersteller.
• Überprüfen Sie die Einstellungen am Power Peak®C8 EQ-BID 180W stets genau.
Akkus können durch falsche Einstellungen zerstört werden.
• AchtenSieauchaufBeschädigungenamGehäuseundandenKabeln.
• VorsichtimUmgangmitAkkupacksmithohenZellenzahlen.UnbedingtaufguteIsolie-
rung achten, sonst besteht die Gefahr eines Stromschlags.
• FürselbstkonfektionierteAkkuverbindungenoderVoltageSensorkabelübernehmen
wir keine Haftung.
Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
Bestell Nr.
8124
18

16. KLEINE AKKUKUNDE
Beim Umgang mit Akkus müssen einige Vorsichtsmaßnahmen unbedingt beachtet
werden, um Personen- und Sachschäden zu vermeiden. Beim Einsatz dieser Akkus
übernehmen Sie die Verantwortung dafür.
16.1 NICKEL- CADMIUM- AKKUS (NC)
Wir empfehlen folgende Laderaten für NC-Akkus:
Hochenergieakkus, 1-2 C, beachten Sie bitte auch die Angaben des Akkuherstellers.
Hochstromakkus, 2-3 C, extrem bis zu 5 C. Beachten sie eventuelle maximale
Ladestromangaben des Akkuherstellers. Prüfen sie auch, ob die Steckverbindung bzw.
die Ladekabel für den gewählten Ladestrom geeignet sind.
16.2 NICKEL-METALL-HYDRID-AKKUS (NIMH)
Wir empfehlen folgende Laderaten für NiMH-Akkus:
Hochenergieakkus 0,5...1 C, beachten Sie bitte auch die Angaben des Akkuherstellers.
Hochstromakkus, üblicherweise 1C, manche Akkutypen können mit 1,5...2C geladen wer-
den. Beachten sie die maximale Ladestromangabe des Akkuherstellers.
16.3 BLEI-AKKUS (PB)
• Die im Modellbau weit verbreiteten Gel-Bleiakkus sind meist gasdicht ausgeführt und
deshalb weniger gefährlich.
• Autobatterien mit flüssiger Schwefelsäure als Elektrolyt hingegen sind sehr gefährlich,
wegen der ätzenden Schwefelsäure und der schnellen Gasbildung bei Überladung.
• Bleiakkus dürfen niemals mit offenem Feuer in Berührung kommen, es besteht Explo-
sionsgefahr.
• Bleiakkus niemals gewaltsam öffnen, es besteht Verätzungsgefahr.
• Bleiakkus niemals kurzschließen, es besteht Verbrennungs- und Explosionsgefahr.
• Ausgetretenes Elektrolyt niemals mit der Haut oder den Augen in Berührung bringen.
Falls versehentlich doch geschehen, sofort mit reichlich Wasser spülen und einen Arzt
aufsuchen. Zellen oder Akkus nicht in den Mund nehmen, es besteht Vergiftungsge-
fahr.
• Ein geladener Bleiakku ist kein Kinderspielzeug. Akkus sollten Kindern unzugänglich
aufbewahrt werden.
• Berücksichtigen Sie beim Laden und Entladen unbedingt die Hinweise des jeweiligen
Akkuherstellers.
• Bei Bleiakkus kann es während des Ladevorgangs zum Gasen des Akkus kommen.
Sorgen sie deshalb für eine ausreichende Belüftung. Bei Überladung entsteht
„Knallgas“ ein Gemisch aus Wasserstoff und Sauerstoff.
Es besteht Explosionsgefahr.
Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
Bestell Nr.
8124
19

Bedienungsanleitung
Power Peak®C8 EQ-BID 180W
Bestell Nr.
8124
20
16.4 LITHIUM-AKKUS (LiPo, LiIo, LiFe)
ALLGEMEINES
Es gibt verschiedene Lithium Akkutypen:
1. Lithium-Ionen Akkus mit flüssigem Elektrolyt und 3,6 Volt Nennspannung, die erste
Generation der Lithium Akkus, im Modellbau kaum verbreitet.
2. Lithium-Ionen Akkus (LiIo) mit flüssigem Elektrolyt und 3,6 Volt Nennspannung, die
zweite Generation von Lithium Akkus, mit Metallbecher.
3. Lithium-Ionen-Polymer Akkus (LiPo) mit gelförmigem Elektrolyt und 3,7 Volt Nennspan-
nung, die derzeit aktuelle Generation von Lithium Akkus, auch LiPo genannt. Durch den
gelartigen Elektrolyt entsteht beim Laden bzw. Entladen weniger Druck in
der Zelle, weshalb eine Folienummantelung ausreicht. Wegen des geringen Gewichtes
und der hohen Energiedichte hat sie sich schnell im Modellbau verbreitet.
4. Lithium-Ferrum Akkus (LiFe) mit 3,3 Volt Nennspannung, die derzeit neuste Genera-
tion von Lithium Akkus, auch A123 genannt. Wegen der hohen Entladerate und der
hohen Energiedichte wird sich dieser Akku schnell im Modellbau verbreiten.
UNTERSCHIEDLICHE KAPAZITÄT
Werden mehrere Zellen zu einem Akkupack verarbeitet und mit höherem Strom entladen,
so erwärmen sich die Zellen unterschiedlich, da die innere Zelle die Wärme schlecht abge-
ben kann.
Dadurch ändert sich der Innenwiderstand und die Abgabekapazität ist geringer. Diese
Zelle ist dann früher entladen und es besteht die Gefahr, dass diese Zelle unter die Entla-
deschlussspannung entladen wird.
Besonders bei sehr niedrigen Außentemperaturen entstehen starke Kapazitätsunter-
schiede. Werden LiPo Akkus beispielsweise in einem Elektroheli geflogen, so wird die vor-
dere Zelle vom Fahrtwind stark gekühlt, die innen liegenden Zellen sind deutlich wärmer.
Die kalte Zelle hat dadurch eine geringere Kapazität und es besteht die Gefahr, dass die
kältere Zelle unter die Entadeschlussspannung entladen wird.
Es wird deshalb empfohlen die LiPo Zellen nur bis ca. 3 Volt Entladeschlussspannung zu
entladen um eine dauerhafte Schädigung der Zellen zu vermeiden. Hierführ empfehlen wir
den MC-Balancer No.8636 (bis zu 7 Zellen) oder MC Balancer 14S No.8643 (bis zu 14
Zellen) der die Einzelzellenspannung von LiPo-Zellen überwacht. Außerdem muss bei der
nächsten Ladung unbedingt dafür Sorge getragen werden, dass die Zellen auf gleiches
Niveau geladen werden.
Das Laden von parallel geschalteten Einzelzellen ist unproblematisch, hier verteilt sich der
Gesamtstrom je nach Spannungslage auf die einzelnen Zellen.
Für Schäden durch unsachgemäße Handhabung der Zellen können wir keinerlei
Haftung übernehmen. Beachten Sie auch die Sicherheitshinweise
