ROBLAN ICEIP20FRW10WW User manual

MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
Avda. de Las Retamas 5. 45950 Casarrubios del Monte (Toledo) España
Tel: [phone] Email: [email protected] www.roblan.com
LED ICE IP20
NOTES
The product should be installed by a qualied electrician. The manufacturer reserves the right to refuse warranty service if
the product shows signs of damage due to incorrect maintenance or installation. Surface mounted installation only.
Do not install the product in high temperature or humid place.

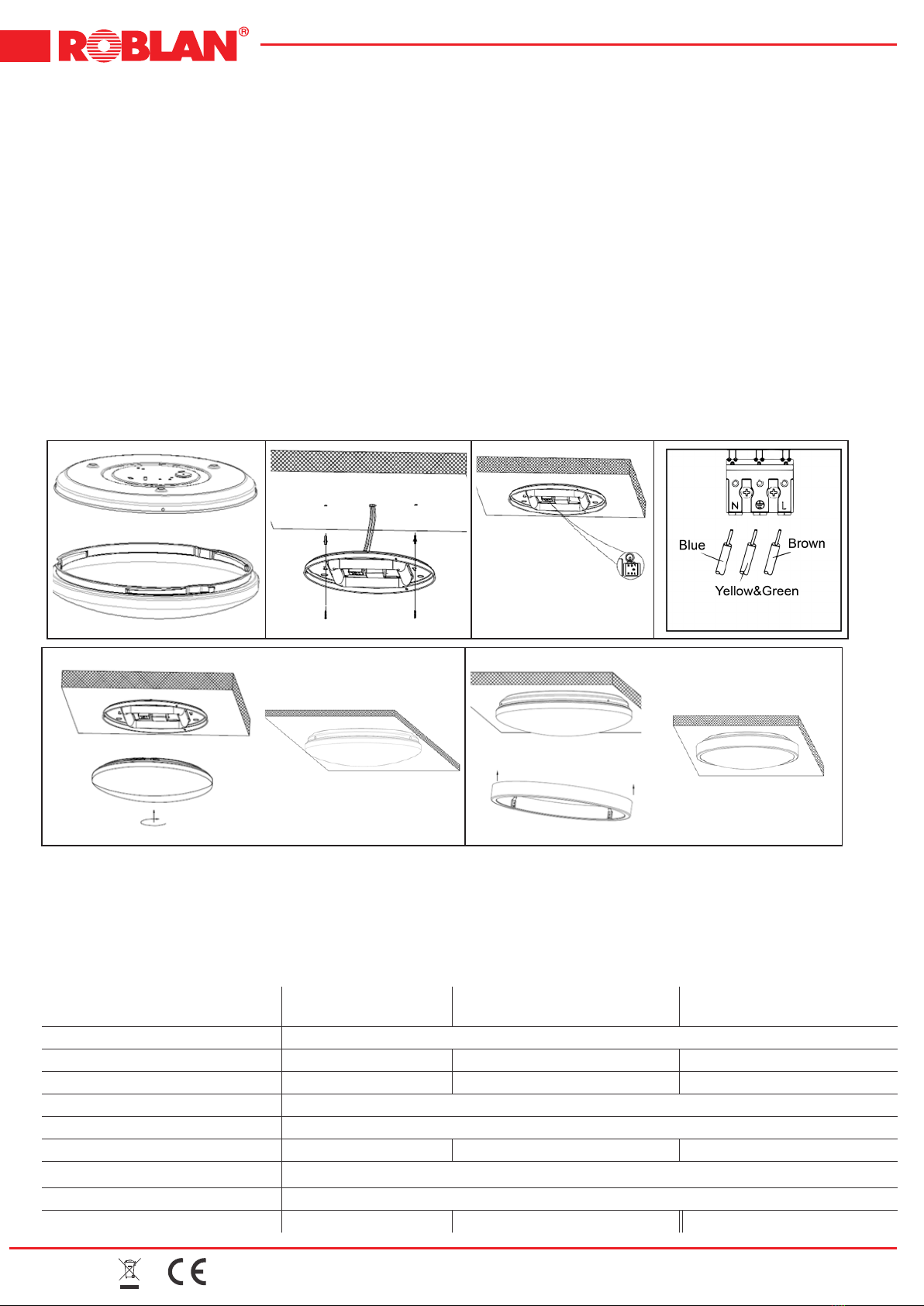

INSTALLATION
1. Turn o󰀨 the power.
2. Turn the lamp difuser to losen and and separate from the housing as shown in picture a.
3.Fix the housing with the expansion pipe and self-tapping screws as shown in picture b.
4.Locate the connection terminal block (shown in picture c.) Connect the commercial power wire to the terminal block using
double insulation cables (as shown in picture d).
5. Recheck if everything is well connected. Cover the housing with the lamp difuser and rotate to nish the installation (as
shown in picture e). Turn on the power.
6. Place decorative ring (if purchased) by pushing as shown in picture f.
a. b. c. d.
e. f.
WARNINGS:
* Power should be cut o󰀨 before installation, maintenance or inspection.
* Please install and use the light strictly according to the instruction.
* Do not disassemble or remold the product to avoid accident of electric shock or light failure.
ITEM NUMBER ICEIP20FRW10WW
ICEIP20FRW10F
ICEIP20FRW16WW
ICEIP20FRW16F
ICEIP20FRW21WW
ICEIP20FRW21F
Input Voltage(VAC) 220-240V AC
Input Current(A) 80mA 130mA 160mA
Power(W) 10 16.5 21
Power Factor >0.5
Color Temperature(K) 3000WW/ 4000F
Luminous Flux (Lm) 700 WW/ 800F 1555WW / 1600F 1800WW / 1850F
Beam Angle(°) 100
Working Temperature(°C) -20-40
Measurements Ø250*85mm Ø350*86mm Ø400*88mm

MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
Avda. de Las Retamas 5. 45950 Casarrubios del Monte (Toledo) España
Tel: [phone] Email: [email protected] www.roblan.com
LED ICE IP20
AVISO
Consulte la ayuda de un profesional para la instalación de este producto. En caso de daños por mala instalación
la empresa se reserva el derecho a rechazar el servicio de garantía.
Únicamente para montaje de supercie.
No instale el producto en altas temperaturas o ambientes húmedos.
INSTALACIÓN
1. Apague la corriente antes de comenzar la instalación.
2. Gire el difusor para aojarlo y separarlo de la base. Ver imagen a.
3.Instale la base a la supercie con los tornillos incluidos. Ver imagen b.
4.Ubique la terminal de conexión (Ver imagen c.). Conecte la corriente a la terminal del soporte siguiendo el diagrama en la
imagen d.
5. Asegúrese de que la conexión es correcta. Vuelva a colocar el difusor girando para sujetarlo a la base (Ver imagen d)
Tras revisar que el montaje es correcto, puede volver a encender la corriente.
6. Si ha adquirido un aro decortivo, coloquelo haciendo presión (ver imagen f.)
a. b. c. d.
e. f.
PRECAUCIÓN:
* La corriente debe apagarse durante instalaciones, mantenimiento o inspecciones.
* Instale el producto siguiendo las instrucciones.
* No altere ni abra el panel para evitar daños al producto y accidentes.
REFERENCIA ARTÍCULO ICEIP20FRW10WW
ICEIP20FRW10F
ICEIP20FRW16WW
ICEIP20FRW16F
ICEIP20FRW21WW
ICEIP20FRW21F
Voltaje de entrada(VAC) 220-240V AC
Corriente de Entrada(A) 80mA 130mA 160mA
PotenciaW) 10 16.5 21
Factor de Potencia >0.5
Temperatura de Luz(K) 3000WW/ 4000F
Flujo Luminoso (Lm) 700 WW/ 800F 1555WW / 1600F 1800WW / 1850F
Angulo de Apertura(°) 100
Rango de Temperatura en Uso(°C) -5~40°C
Dimensiones Ø250*85mm Ø350*86mm Ø400*88mm
