Robland D 510 User manual

D510
Nederlands
Français
Deutsch
English

D 510 V0214 1
NederlandsFrançaisEnglishDeutsch
Inhoudstafel
CE attest 2
Belangrijke raadgevingen bij het bestellen van wisselstukken: 3
Veiligheids- en onderhoudsvoorschriften 3
Gebruiksaanwijzingen 4
Geluidsvermindering 5
Toepassingsmogelijkheden en verboden toepassingen 6
Technische gegevens Vandiktebank D-510 7
Algemene afmetingen 8
Transport en inbedrijfstelling 9
Elektrische aansluiting 10
Starten van de machine 11
Veiligheidsvoorschriften bij het vandikteschaven 13
Het instellen van de schaafdikte 13
IJken van de digitale leeseenheid 13
Onderhoud en smering van de machine 15
Wisselen en spannen van de riemen 16
Kettingspanners 17
Elektrische onderdelenlijst D-510 18

2V0214 D 510
Nederlands Français English Deutsch

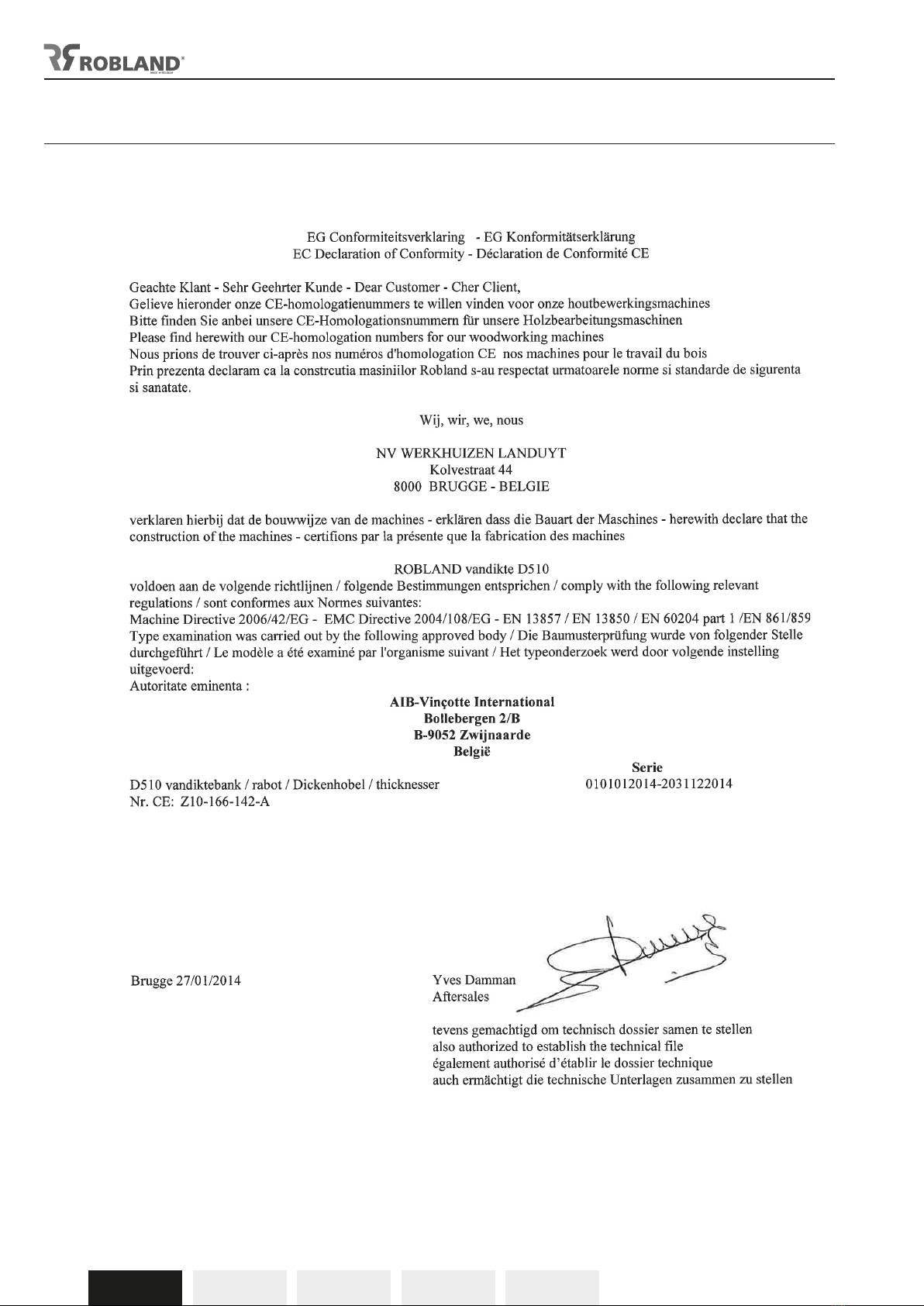

CE attest

D 510 V0214 3
NederlandsFrançaisEnglishDeutsch
Belangrijke raadgevingen bij het
bestellen van wisselstukken:
Vermeld steeds de volgende zaken bij bestelling:
Type machine
Nummer van de uitgave van het onderhoudsboekje
Stuknummer en aantal
Uw bestelreferentie en correct leveringsadres
VOOR UW EIGEN VEILIGHEID EN DE LEVENSDUUR VAN UW MACHINE:
GEBRUIK ENKEL ORIGINELE ROBLAND ONDERDELEN !!!
Veiligheids- en
onderhoudsvoorschriften
Het werken met houtbewerkingmachines is aangenaam werk dat u beslist veel vreugde schenkt.
De bediening van de machine vereist echter voortdurende oplettendheid en voorzichtigheid.
Let daarom, in het belang van uw veiligheid, op de voorschriften die in dit hoofdstuk zijn samen gevat.
Bestudeer daarom ook aandachtig de op de machine aangebrachte pictogrammen voor het gebruik
van de machine. Zie hiervoor uw handleiding.
Deze machine is enkel veilig te gebruiken indien de gebruiker de gebruiksaanwijzingen en
veiligheidsvoorschriften naleeft. Lees daarom aandachtig de instructies hoe de machine werkt en wat
de beperkingen ervan zijn.
Zorg er voor dat alle nodige beveiligingen op de machine gemonteerd zijn en sluit deze bij het gebruik
altijd aan op een stofafzuiging voor spanen. Verzeker u ervan dat deze altijd ingeschakeld is voordat
de zaagmachine wordt gestart.
Zorg voor voldoende ruimte rond de machine en een goede verlichting van de werkplaats. Gebruik
altijd een stofmasker en een aangepaste gehoorbescherming bij het werken met de machine.
Verwijder nooit met de hand of houtresten bij een draaiende motor. Doe het enkel met een volledig
uitgeschakelde machine.
Bij het verwisselen van gereedschap of het uitvoeren van onderhoud moet de machine steeds
uitgeschakeld zijn. Gebruik enkel correct geslepen zaagbladen vervaardigd volgens de norm EN
847-1-2005. Gebruik nooit zaagbladen waarvan het maximale toerental lager is dan het toerental van
de zaagas. Gereedschappen in slechte staat verminderen niet alleen de kwaliteit van het afgeleverde
werk, maar verhogen ook het risico op ongevallen.
Draag steeds aangepaste kledij. Losse of gescheurde kledij is zeer gevaarlijk.
Houd kinderen bij de machine weg.
Zorg er voor dat de onderhoudswerkzaamheden op tijd uitgevoerd worden. Deze werkzaamheden
mogen enkel op een van het stroomnet losgekoppelde machine gebeuren zodat onopzettelijk starten
onmogelijk is.
Lees aandachtig de instructies voor het reinigen van de machine. Reinig enkel bij een volledig
uitgeschakelde machine.
Test wekelijks de volgende elektrische onderdelen;
de noodstops en de veiligheidsschakelaars en test of de machine met een geopende deur kan gestart
worden.
Vergewist u van de geluidsemissiewaarden in deze handleiding.

4V0214 D 510
Nederlands Français English Deutsch
Gebruiksaanwijzingen
De volgende aanbevelingen voor een veilige werkwijze worden als voorbeeld gegeven bovenop alle
informatie die eigen is aan deze machine en nodig voor een veilig gebruik ervan.
In functie van het soort werk dat moet worden uitgevoerd moet de veiligheidsapparatuur gebruikt wor-
den.
De gebruiker moet eveneens de gebruiksvoorschriften volgen teneinde ongevallen te vermijden.
VORMING VAN DE BEDIENERS VAN DE MACHINE
Het is absoluut noodzakelijk dat de bedieners van de zaagmachine een behoorlijke opleiding krijgen
i.v.m. het bedienen, het afregelen en de werking van de machine.
In het bijzonder:
a. De risico’s die verbonden zijn aan het gebruik van de machine.
b. De werkingsprincipes, het juiste gebruik en de instelling van de machine.
c. De juiste keuze van het gereedschap voor elke bewerking.
d. Het veilig verhandelen van de te bewerken onderdelen.
e. De positie van de handen t.o.v. de schaafas en het veilig stockeren van de stukken voor en na
het bewerken.
STABILITEIT
Om de machine op een veilige manier te kunnen gebruiken, is het absoluut noodzakelijk dat deze
stabiel en stevig op de grond of een andere ondergrond staat.
AFSTELLING EN INSTALLATIE VAN DE MACHINE
Vóór elke afstelling moet de machine van het net worden afgeschakeld.
Bij het installeren en het afregelen van de gereedschappen moeten de raadgevingen van de fabrikant
gevolgd worden.
Om een veilig en doeltreffend gebruik te verzekeren moet het gereedschap worden
aangepast aan het materiaal dat moet worden bewerkt. Het gereedschap moet correct worden
geslepen en geïnstalleerd, met zorgvuldig uitgebalanceerde gereedschapshouders.
HANTEREN VAN HET GEREEDSCHAP
Bij het hanteren van het gereedschap moeten voorzorgsmaatregelen worden genomen om ongevallen
zoals ernstige snijwonden te vermijden, draag daarom altijd veiligheidshandschoenen.

D 510 V0214 5
NederlandsFrançaisEnglishDeutsch
Geluidsvermindering
a. De staat waarin het gereedschap zich bevindt is belangrijk om het geluidsniveau zo laag mo-
gelijk te houden.
b. Het materiaal en de positie van de beveiligingen moeten zo worden geplaatst dat ze het geluid-
sniveau verminderen.
c. Het toerental moet zo gekozen worden dat het geluidsniveau zo laag mogelijk houden.
d. Wat hierboven vermeld staat doet geen afbreuk aan het feit dat aparte beschermings uitrustin-
gen moet worden gebruikt.
VERKLARING GELUIDSWAARDEN
De opgegeven waarden zijn de emissiewaarden, en niet noodzakelijk de niveaus waarop veilig kan
worden gewerkt.
Hoewel er een verband bestaat tussen de emissiewaarden en het blootstellingsniveau, kan dit niet
op betrouwbare wijze gebruikt worden om te bepalen of er bijkomende maatregelen moeten worden
genomen.
Metingen: volgens EN 292-2-deel 5.3.2.2.
- Niveau akoestische waarde van LWA: 98 dB (gemeten waarde)
- Constante K : 4 dB gemeten conform EN 23-746
Werkpost
Niveau continu
akoest.druk
volgens index A
dB (A)
Niveau akoest.
kracht
dB(A) (MW)
Max.waarde
kortstondige akoest.
druk volgens index C
dB
Vandikteschaven 83 97(5) < 130
De hoogst toegelaten waarde van 130 dB werd in geen geval overschreden.
STOFEMISSIE
Metingen: volgens DIN 933 893 en B.G. voorschriften voor het testen van stofemissies van
houtbewerkingsmachines (GS-HO-05).
De bekomen meetwaarden tonen duidelijk aan dat de maximale TRK waarde van 2 mg/m3 niet over-
schreden werd.

6V0214 D 510
Nederlands Français English Deutsch
Toepassingsmogelijkheden en
verboden toepassingen
De machine ontworpen voor de volgende toepassingen, werd uitgerust met een goede bescherming
en mag enkel gebruikt worden om hout te bewerken. Andere materialen mogen met dit systeem niet
bewerkt worden.
- Vandikteschaven van de stukken op het vandiktegedeelte
LATENTE RISICO’S
Het merendeel van de ongevallen met vandiktebanken zijn te wijten aan direct contact met de
draaiende schaafas, in de schaafas terechtkomen met de hand, plots
rondvliegende stukjes hout (vb. knopen), en het plotse terugslaan van het te bewerken stuk.
De voornaamste gevarenzones zijn:
- Het draaiende mes
- De onmiddellijke omgeving van de mechanische elementen
- De terugslagzone van het hout
Ondanks het gebruik van specieke beveiligingen en het toepassen van de
voorschriften inzake veiligheid en hygiëne, bestaan er toch nog latente risico’s tijdens het werken met
de vlak-vandikteschaaf.
- Risico op ongevallen in de niet beveiligde omgeving rond het werktuig
- Risico op verwondingen tijdens het vervangen van werktuigen
- Risico op verwondingen door het te bewerken stuk hout zelf of door rondvliegende houtspanen
- Verbrijzeling van de vingers
- Risico bij het terugslaan van het stuk hout
- Gezondheidsrisico’s door langdurige inademing van stofdeeltjes, vooral van eik, beuk en bepaalde
exotische houtsoorten
- Doofheid door langdurige blootstelling aan lawaai
SCHAAFMESSEN EN GEREEDSCHAPPEN
Het meest gebruikt zijn de schaafmessen in snelstaal ‘HSS’, of in de betere kwaliteit hardstaal ‘K’.
De lengte van de schaafmessen is 510 mm en de minimale hoogte van een schaafmes moet tenmin-
ste 20 mm bedragen.

D 510 V0214 7
NederlandsFrançaisEnglishDeutsch
Technische gegevens Vandiktebank
D-510
Voedingsspanning V 400 / 230
Vermogen hoofdmotor standaard kW 5,5 (optie 7,5)
Vermogen motor op-en neer tafel kW 0,55
Vermogen motoren doorvoer hout kW 0,18/0,37
0,37/0,55
Gewicht kg 650
Totaal gewicht machine verpakt kg 850
Afmetingen kist LxLxH mm 1300x950x1100
Doormeter schaafas mm 100
Aantal messen 4
Afmetingen messen mm 510x30x3
Toerental schaafas t/min 6000
Maximale spaanafname mm 8
Getande ingangsvoedingsrol 1 dia 50 mm 2
Gladde uitgangsvoedingsrol dia 50 mm
Drukbalken op in-en uitgangszijde standaard
Snelwisselbare wegwerpmessen-schaafas OPTIE
Afmetingen vandiktetafel mm 510x1050
Doorvoerhoogte vandiktebank mm 250
Doorvoer vandikte 4 snelheden met schakelaar m/min 5/8/10/16 (versie ECO 8/16 m/min)
Onderrollen vandiktetafel 2 OPTIE
Digitale aflezing positie vandiktetafel standaard
Op-en neer vandiktetafel met motor aangedreven standaard
Veiligheidsschakelaar op afzuigkap standaard
Doormeter afzuigbuis mm 160
Machine CE uitvoering standaard
Aandrijving schaafas met 2 trapezium riemen standaard
Aandrijving voeding met kettingen en tandwielen standaard
Magneetinstelapparaat schaafmessen standaard

8V0214 D 510
Nederlands Français English Deutsch
8

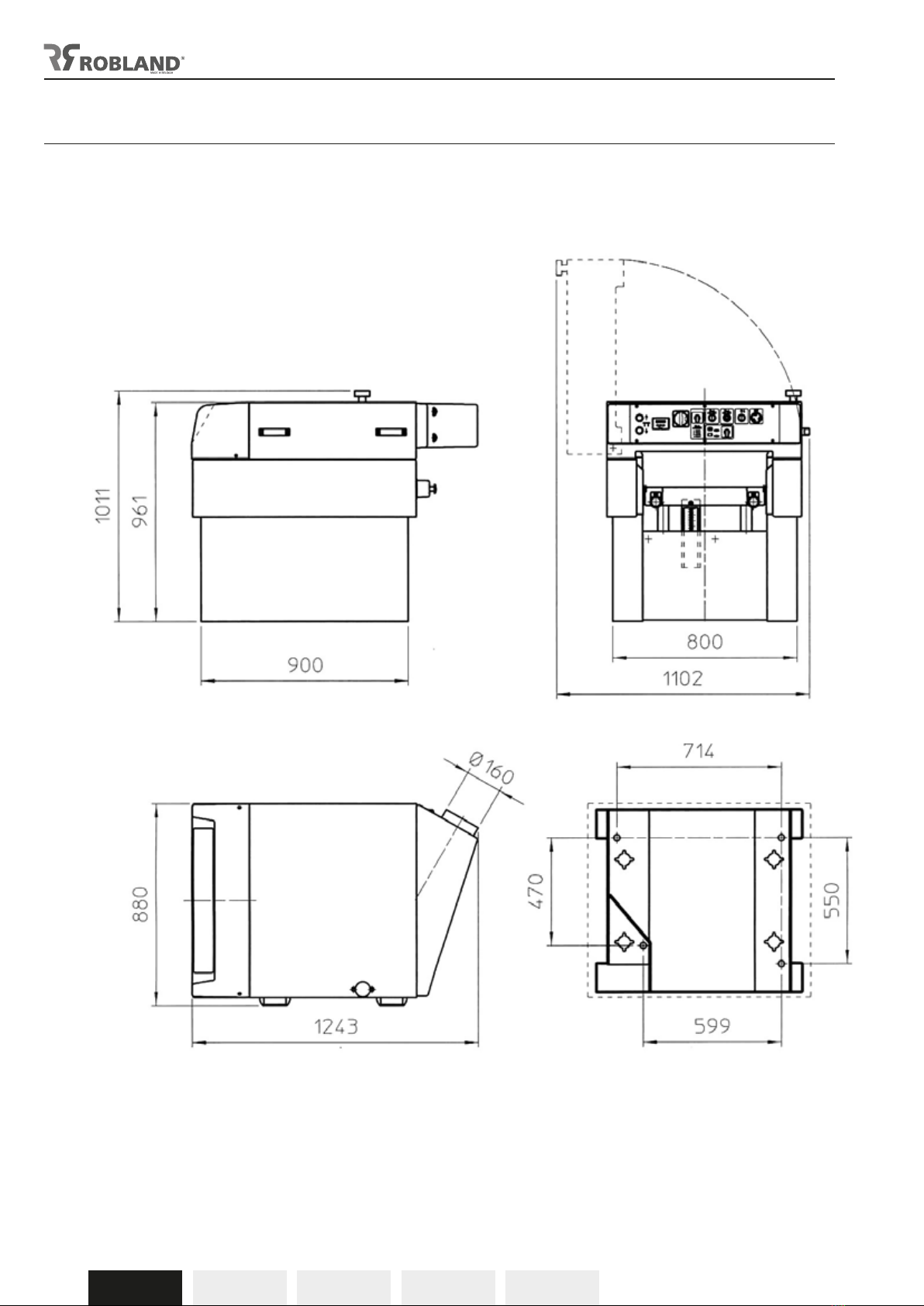

Algemene afmetingen
8
Algemene afmetingen
Algemene afmetingen

D 510 V0214 9
NederlandsFrançaisEnglishDeutsch

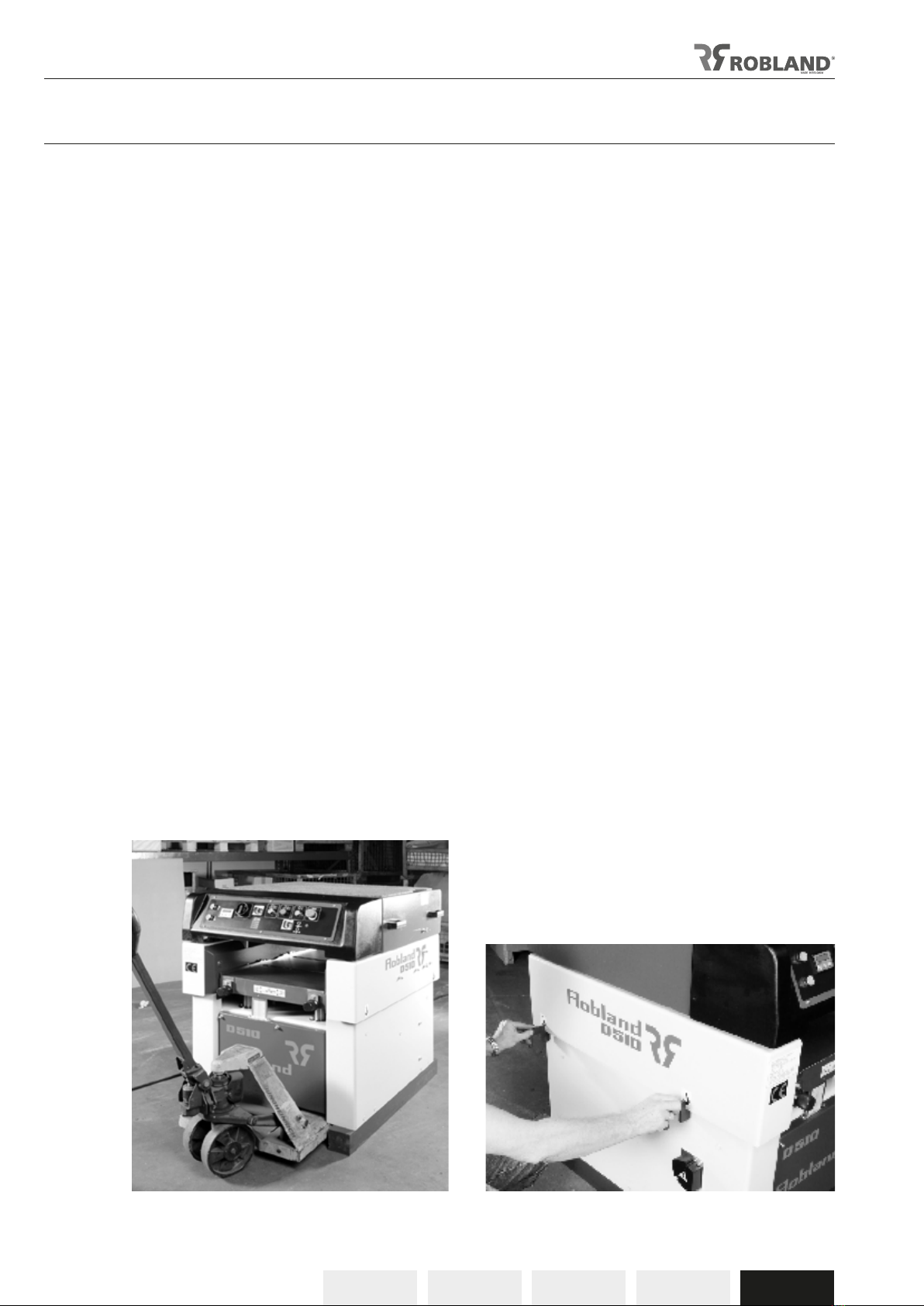

Transport en inbedrijfstelling (Fig.1-2)
Afhankelijk van de transport-of verzendingswijze ontvangt u de machine hetzij in een kist, hetzij op
transportblokken.
De verpakking zelf, gemaakt van vezelplaten, en de houten balken kunnen gemakkelijk gerecycleerd
worden.
Neem de zijkanten en het deksel van de kist weg en plaats de hefhaken zoals afgebeeld op de foto
aangeduid.
Plaats altijd doeken of vodden tussen de hefbanden en de machine.
Opgelet:
controleer steeds of het nuttige laadvermogen van uw hijstoestel groot
genoeg is, en plaats de hefbanden zo dat ze niet teveel druk uitoefenen op de machine.
Hijs de machine enkele centimeters omhoog en neem de balken of de bodem van de kist weg.
Controleer onmiddellijk na het uitpakken of de machines geen schade heeft opgelopen tijdens het
transport of tijdens het lossen.
Plaats de machine stabiel op een solide ondergrond en zorg voor voldoende ruimte rond de machine
om op een veilige manier te kunnen werken.
Loop bij het laden of lossen nooit onder de machine door, en plaats uw handen nooit onder de ma-
chine.
De machine kan door middel van de 4 regelbouten waterpas gesteld worden en indien nodig verankerd
worden in de vloer van de werkplaats.
Boor hiertoe gaten volgens het grondplan van de machine, bevestig de machine met draadeinden van
M10 en 150 mm lang.
Fig.1 Fig.2
9
Transport en inbedrijfstelling (fig.1, 2)
Afhankelijk van de transport-of verzendingswijze ontvangt u de machine hetzij in een
kist, hetzij op transportblokken.
De verpakking zelf, gemaakt van vezelplaten, en de houten balken kunnen
gemakkelijk gerecycleerd worden.
Neem de zijkanten en het deksel van de kist weg en plaats de hefhaken zoals
afgebeeld op de foto aangeduid.
Plaats altijd doeken of vodden tussen de hefbanden en de machine.
OPGELET: controleer steeds of het nuttige laadvermogen van uw hijstoestel groot
genoeg is, en plaats de hefbanden zo dat ze niet teveel druk uitoefenen op de machine.
Hijs de machine enkele centimeters omhoog en neem de balken of de bodem van de
kist weg.
Controleer onmiddellijk na het uitpakken of de machines geen schade heeft opgelopen
tijdens het transport of tijdens het lossen.
Plaats de machine stabiel op een solide ondergrond en zorg voor voldoende ruimte
rond de machine om op een veilige manier te kunnen werken.
Loop bij het laden of lossen nooit onder de machine door, en plaats uw handen nooit
onder de machine.
De machine kan door middel van de 4 regelbouten waterpas gesteld worden en indien
nodig verankerd worden in de vloer van de werkplaats.
Boor hiertoe gaten volgens het grondplan van de machine, bevestig de machine met
draadeinden van M10 en 150 mm lang.
fig.1 fig.2
9
Transport en inbedrijfstelling (fig.1, 2)
Afhankelijk van de transport-of verzendingswijze ontvangt u de machine hetzij in een
kist, hetzij op transportblokken.
De verpakking zelf, gemaakt van vezelplaten, en de houten balken kunnen
gemakkelijk gerecycleerd worden.
Neem de zijkanten en het deksel van de kist weg en plaats de hefhaken zoals
afgebeeld op de foto aangeduid.
Plaats altijd doeken of vodden tussen de hefbanden en de machine.
OPGELET: controleer steeds of het nuttige laadvermogen van uw hijstoestel groot
genoeg is, en plaats de hefbanden zo dat ze niet teveel druk uitoefenen op de machine.
Hijs de machine enkele centimeters omhoog en neem de balken of de bodem van de
kist weg.
Controleer onmiddellijk na het uitpakken of de machines geen schade heeft opgelopen
tijdens het transport of tijdens het lossen.
Plaats de machine stabiel op een solide ondergrond en zorg voor voldoende ruimte
rond de machine om op een veilige manier te kunnen werken.
Loop bij het laden of lossen nooit onder de machine door, en plaats uw handen nooit
onder de machine.
De machine kan door middel van de 4 regelbouten waterpas gesteld worden en indien
nodig verankerd worden in de vloer van de werkplaats.
Boor hiertoe gaten volgens het grondplan van de machine, bevestig de machine met
draadeinden van M10 en 150 mm lang.
fig.1 fig.2

10 V0214 D 510
Nederlands Français English Deutsch
Elektrische aansluiting (Fig.3-4)
Aarzel niet om de elektrische aansluiting te laten uitvoeren door een bevoegd elektricien.
- Controleer of de netspanning van uw machine overeenstemt met deze van uw werkplaats.
- Verwijder het deksel van de aansluitkast en voer de aansluitkabel door de kabelklem (3)
- Sluit de 3 fasen aan op de klemmen gemerkt L1,L2,L3 (g.4) - De nulgeleider (blauw) moet worden
aangesloten aan klem N.
- Zorg steeds voor een goede aarding en sluit deze aan op de klem gemerkt met het symbool van de
aarding PE (de aardleider is geel-groen).
- Controleer de draairichting van de schaafasmotor. Indien de riching verkeerd is, moeten de draden
L1 en L2 worden omgewisseld.
Is de draairichting van de schaafasmotor juist, dan draaien de andere motoren ook in de juiste
richting.
Opmerking: de motoren zijn tegen overbelasting beveiligd. Als de motor wordt
uitgeschakeld door die beveiliging moet u wachten tot de motor voldoende afgekoeld is alvorens de
machine weer op te starten.
Fig.4
Fig.3

D 510 V0214 11
NederlandsFrançaisEnglishDeutsch
Starten van de machine (Fig.5)
1. Plaats de afsluitbare hoofdschakelaar in de positie “1” om de machine onder spanning te bren-
gen.
2. Controleer of de remontgrendelingsschakelaar zich in de positie “0” bevindt. Wanneer het con-
trolelampje brandt kan de motor niet opgestart worden.
3. De schaafmotor kan opgestart worden door de startknop in te drukken; de motor start dan au-
tomatisch in “ster-driehoek”(bij de standaard handgeschakelde versie, de schakelaar in de stand
‘Ster’ plaatsen, de startknop drukken en wanneer de motor op volle toeren draait, dan de schake-
laar op stand ‘Driehoek’ plaatsen).
4. Door de startknop van de doorvoer in te drukken schakelt de doorvoermotor in. Nadien kan men
met de keuzeschakelaar de doorvoer instellen tussen 5/8/10 of 16 meter per minuut.
5. Om de doorvoervoermotor te stoppen moet de stopknop ingedrukt worden.
6. Alle motoren worden uitgeschakeld als de noodstop wordt ingedrukt.
Opgelet:
Wanneer de hoofdschaafmotor uitgeschakeld wordt, remt de motor automatisch af.
Het is onmogelijk de machine op te starten met geopende beschermkap.
De beschermkap moet eerst gesloten worden vooraleer de machine kan worden opgestart.
Het is eveneens onmogelijk de machine te starten wanneer de remontgrendelingsschakelaar zich in
de stand 1 bevindt en het lampje brandt.
Tafel op-en
neer
Positie tafel
Hoofdschakelaar
Manuele ‘Ster-Driehoek’
Schakelaar standaard Stop motor
doorvoer hout
Start doorvoer
hout
Start
hoofdmotor
Remontgrendeling
schakelaar
Keuzeschakelaar
4 snelheden
doorvoer
Noodstop
Fig.5

12 V0214 D 510
Nederlands Français English Deutsch
Afzuiging
Voor uw eigen gezondheid, en die van uw eventuele medewerkers, is het aangeraden de machine aan
te sluiten aan een afzuigsysteem.
De machine is uitgerust met een afzuigopening van 160 mm doormeter.
De afzuiging moet zo sterk zijn dat er een luchtstroomsnelheid aan de afzuigopening op de machine
gemeten wordt van tenminste 20 m/sec.en de totale luchtverplaatsing moet tenminste 1500 m3/uur
bedragen.
Gelieve er ook rekening mee te houden dat iedere bijkomende afzuigopening een verlies in afzuigkracht
met zich meebrengt, en er dus afsluitbare kleppen moeten worden geplaatst in de afzuigdarm om
zodoende de niet in gebruik zijnde machines te kunnen afsluiten van het afzuigsysteem, waardoor de
afzuiging wordt geoptimaliseerd.

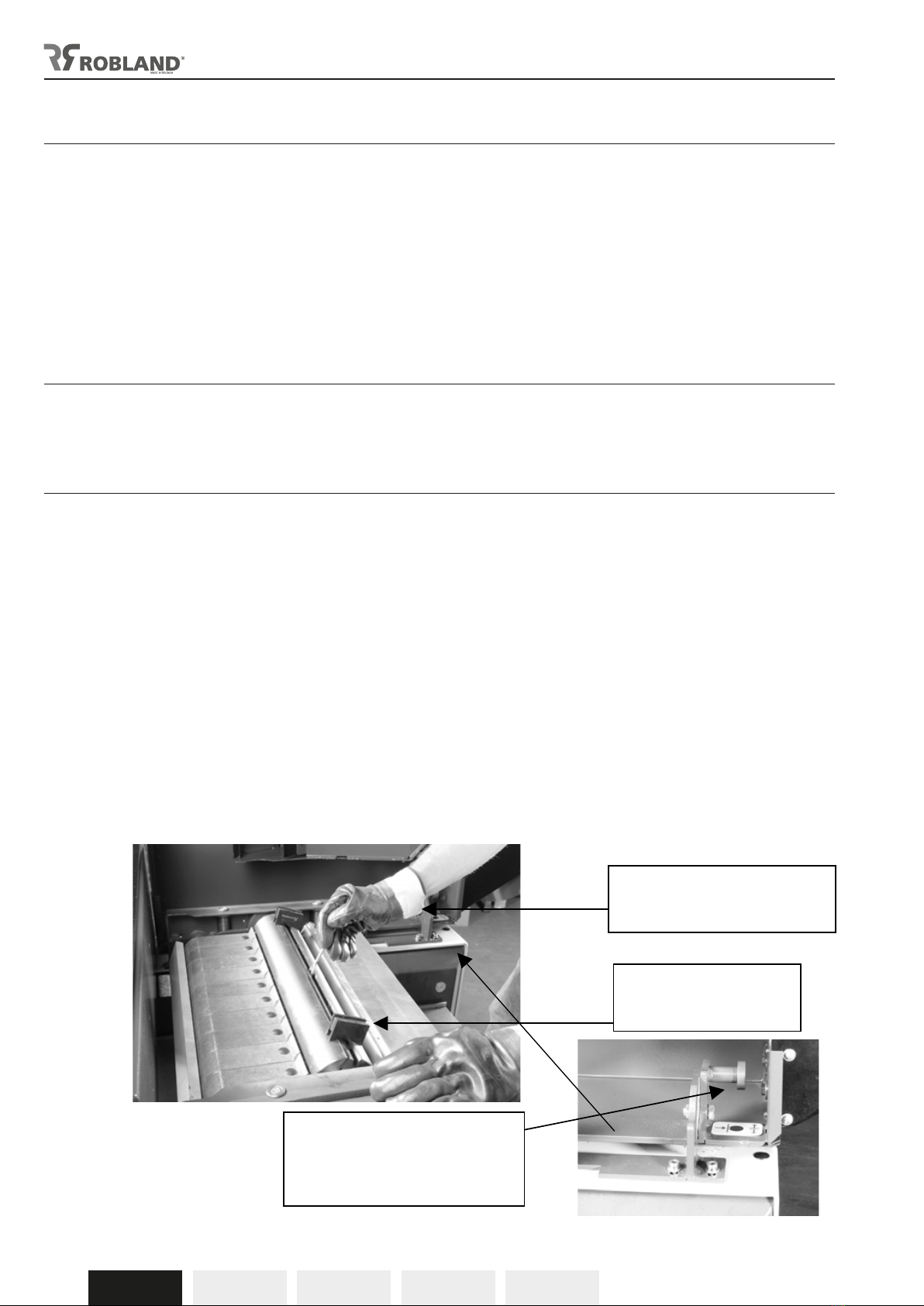

Verwisselen en instellen van de
schaafmessen (Fig.6)
Teneinde de schaafas gemakkelijker met de hand te kunnen verdraaien is het
aanbevolen de remontgrendelingsschakelaar in de stand 1te plaatsen zodat het controllelichtje brandt.
Open nu de beschermkap door middel van losschroeven van de vergrendeling.
Bij het hanteren van het gereedschap moeten voorzorgsmaatregelen worden genomen om on-
gevallen zoals ernstige snijwonden te vermijden. Draag altijd veiligheidshandschoenen bij het
manipuleren van de schaafmessen.
1. Verwijder de schaafmessen door de spanbouten van de tegenmessen te lossen.
2. Reinig zorgvuldig de schaafmessen, de tegenmessen en de gleuven in de schaafas. Draag er
zorg voor dat de veren in de schaafasgleuf vrij kunnen bewegen en niet vastzitten
3. Plaats de nieuwe schaafmessen met behulp van de bijgeleverde instelmallen en span zorgvuldig
de spanbouten aan.
4. Controleer nadien nog eens alle bouten of ze daadwerkelijk goed aangespannen zijn.
5. Schakel de remontgrendelingsschakelaar terug uit om de motor te kunnen starten.
Draag altijd
veiligheidshandschoenen
Magneet-
instelblokken
Veiligheidspin naar achter
trekken om de kap te sluiten
Fig.6

D 510 V0214 13
NederlandsFrançaisEnglishDeutsch
Veiligheidsvoorschriften bij het
vandikteschaven
1. Zorg steeds voor goed geslepen en geplaatste messen, die bovendien goed aangespannen
moeten zijn, anders zullen bij het opstarten de messen onvermijdelijk uit de as geslingerd wor-
den, met zéér ernstige gevolgen voor de bedienaar en voor de machine.
2. Kijk de plaatsing en de staat van alle beschermmiddelen na.
3. Draag steeds aangepaste nauwsluitende kledij.
4. Daar het bewezen is dat zelfs kortstondige blootstelling aan lawaai het gehoor kan beschadigen,
verdient het aanbeveling om steeds oorbescherming te dragen.
5. De minimale hoogte van een geslepen schaafmes moet tenminste 20 mm bedragen.
Het instellen van de schaafdikte (Fig.7)
Het instellen van de vandiktetafel gebeurt elektrisch, en de in te stellen maat kan op de digitale aez-
ing afgelezen worden.
Druk op drukknop voor het stijgen of dalen van de tafel.
IJken van de digitale leeseenheid (Fig.7)
Telkens de schaafmessen gewisseld worden is het aanbevolen de eenheid te ijken, dit om een juist
afgesteld vandiktebank te bekomen.
Het ijken gebeurt als volgt
- Stel de vandiktebank in op een door u gekozen willekeurige hoogte.
- Schaaf nu een stuk hout, en meet met bv. een schuifmaat de dikte van het werkstuk. Druk nu gelijk-
tijdig de toetsen F en SET om de waarden te wissen, en de uitlezing op NUL te zetten.
Om de waarde van het zojuist opgemeten stuk hout in te voeren gaat u als volgt te werk:
- Druk gelijktijdig de toetsen F en Inc/Abs in, de aezing begint nu op te tellen met 3 progressieve
snelheden:
- snelheid 1: met 1 Hz gedurende 10 sec.
- snelheid 2: met 10 Hz gedurende 10 sec.
- snelheid 3: met 1000 Hz zolang de beide toetsen ingedrukt blijven.
Kort voor de in te stellen waarde is bereikt moet u de beide toetsen loslaten en weer indrukken zodat
u met de laagste snelheid de in te stellen waarde bereikt. De vandiktebank in nu geijkt over de volle
hoogte van 250 mm.
Tafel op en
neer
Fig.7

14 V0214 D 510
Nederlands Français English Deutsch
Doorvoer vandikte (Fig.8)
Belangrijk:
- Zorg ervoor dat het tafeloppervlak mooi glad en zuiver is, dit om een goede werking van de machine
te waarborgen. Strijk daarom regelmatig de tafel in met een glijmiddel op basis van parane of
siliconen.
- Gebruik bij het schaven van lange werkstukken rolblokjes om het hout te ondersteunen.
- Bij het open-en dichtklappen van de beschermkap zorgt een eindeloopschakelaar voor de bewaking
van de positie van de afzuigkap.
- Deze kap moet gesloten worden eer men de machine kan opstarten.
De machine is uitgerust met een keuzeschakelaar die het mogelijk maakt een doorvoersnelheid te
bekomen van 5/8/10 en 16 meter per minuut.
De doorvoerrollen treden in werking na het drukken van de startknop van de
doorvoermotor, de keuze van de doorvoersnelheid gebeurd door middel van het draaien van de
4-snelheden keuzeschakelaar.
In geval van overbelasting van de doorvoermotor is het van belang deze zo snel mogelijk uit te schake-
len, dit gebeurd door de stopknop in te drukken.
De schaafmotor wordt door middel van de noodstop uitgeschakeld
Verminder de spaanafname voor de hoofdmotor terug ingeschakeld wordt.
Opgepast: controleer voor ieder gebruik of de anti-terugslagpallen mooi onder hun eigen ge-
wicht naar beneden hangen. Reinig regelmatig de pallen en ontdoe ze van alle aangekoekte vuil
en eventuele harsresten.
4-snelheden
doorvoer hout
keuzeschakelaar
START motor
doorvoer hout
Fig.8

D 510 V0214 15
NederlandsFrançaisEnglishDeutsch
Optie onderrollen in de
vandiktetafel (Fig.9)
De rollen in de vandiktetafel kunnen eenvoudig op-en neergedraaid worden door middel van de kartel-
knoppen zoals het pictogram aangeeft.
Onderhoud en smering van de machine
Opgepast: schakel de machine altijd uit en af van het net vooraleer onderhoudswerken uit te
voeren.
Algemeen onderhoud
Reinig regelmatig uw machine en smeer de tafels in met een goed glijmiddel en spuit bij langere peri-
odes dat de machine niet wordt gebruikt de tafel in met een jne olie om roestvorming te voorkomen.
Gebruik een stofafzuiginstallatie om alle stof die zich binnen in de machine
opgehoopt heeft te verwijderen; blaas het stof niet weg, dit verontreinigt alleen de ingeademde lucht.
De binnenzijde van de machine kan gereinigd worden na het wegnemen van de 4 toegangsdeksels
voor en achter en opzij van de machine.
Op deze manier kunnen tevens de motoren van stof en vuil gereinigd worden.
Smering
Alle in de machine gebruikte kogellagers zijn van het type 2RS (met dubbele afdichting).
Dit betekent dat ze stofdicht zijn, waardoor ze iets warmer kunnen worden dan normale kogellagers; dit
is echter niet verontrustend.
Voor een vlotte werking van de machine en om roestvorming te voorkomen,
waardoor de bewegende delen van de machine geblokeerd zouden kunnen worden, moeten volgende
onderdelen regelmatig gesmeerd en onderhouden worden.
- de 4 bussen van de vandiktetafel - de draadstangen van de 4 zuilen
- de kettingen van het voedingssysteem
Gebruik voor de smering een gewone jne olie, of WD40
Opmerking: Rook nooit tijdens het reinigen of onderhouden van de machine en bij gebruik
van oplosmiddelen zoals wasbenzine, kerosine of gelijk welk ander brandbaar produkt, dit om
brandgevaar te vermijden.
Fig.9

16 V0214 D 510
Nederlands Français English Deutsch

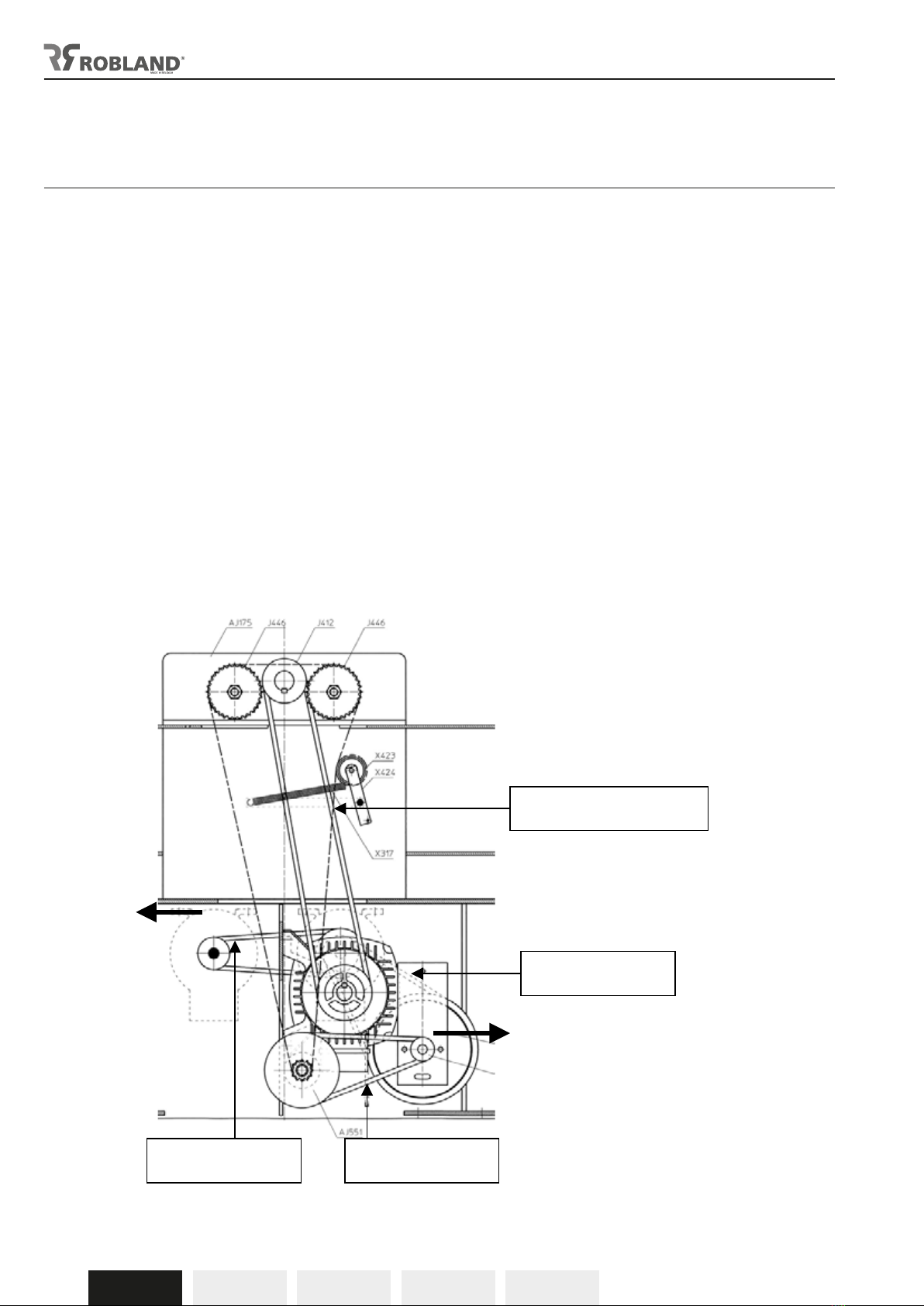

Wisselen en spannen van
de riemen (Fig.10)
De riemen van de schaafasaandrijving (A) kunnen op de volgende wijze gespannen
worden:
Los de 4 bouten waarmede de motor op het frame bevestigd wordt en duw de motor naar boven en
neem de riemen af. Plaats nieuwe riemen en de motor onder zijn eigen
gewicht zakt naar beneden en spant de riemen. Span nadien de 4 bouten weer goed
vast. (riemen type: A54; 13x1380)
De riem van de aandrijving doorvoer vandikte (B) worden op de volgende wijze
aangespannen:
Los de 4 bouten van de voorste motor en druk de motor naar achter om de riemen weg
te nemen, plaats nieuwe en trek de motor naar voor om de riemen te spannen, span
nadien de 4 bouten goed vast (riemen type: SPZ750)
De riem ( C ) van de voeding wordt ontspannen door het kogellagerhuis binnenin het frame te lossen,
neem de riem weg en plaats de nieuwe.
Trek het lagerhuis terug naar u toe en span de bouten weer goed aan.
(riemen type:SPZ662)
De riem (D) wordt ontspannen door de bouten van het lagerhuis op de andere zijde
buiten op het frame te lossen, neem de riem weg en plaats een nieuwe en span de
bouten van het lagerhuis weer goed aan. (riementype: ZPZ875)
Span de riemen enkel aan tot er een normale spanning bereikt wordt, overspannen
riemen leiden tot vroegtijdig slijten en beschadigen de lagers van motor en kogellagerhuizen.
Fig.10
A type A54 (13x1380)
B type SPZ 750 C type SPZ 662
D type SPZ 875

D 510 V0214 17
NederlandsFrançaisEnglishDeutsch

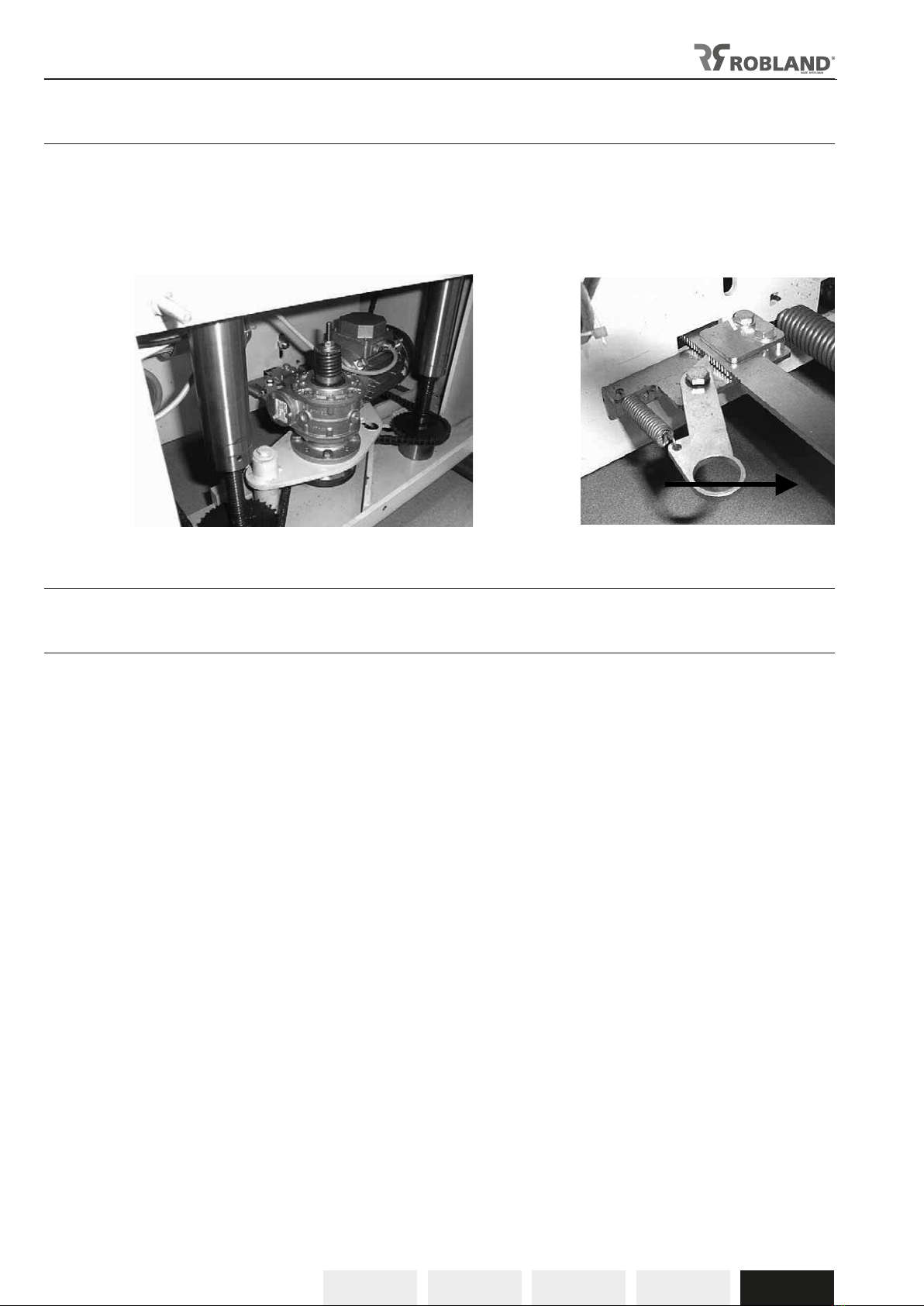

Kettingspanners (Fig.11)
De kettingen zijn voorzien van spanners en moeten dus niet nagespannen worden. Bij het wisselen
van de kettingen gewoon de hefboom van de spanner naar achter trekken en de ketting afnemen.
Draag er goed zorg voor dat men bij het wisselen van de ketting de zuilen van de tafel
niet verdraaid, dit zal overmijdelijk tot een ontregeling van de vandiktetafel leiden. Zorg er tevens voor
dat de ketting mooi op de kettingwielen en spanner ligt.
Problemen en storingen
1. Na het indrukken van de startknop van de hoofdmotor loopt deze niet aan :
- Verkeerde schakelaar ingedrukt : nazien en corrigeren - Beschermkap staat opengeklapt: sluit de
beschermkap
- Hoofdschakelaar staat op nulstand : plaats de schakelaar in stand 1
- Noodstop ingedrukt : ontgrendel de noodstop
- Netstoring : zie zekeringen werkplaats na
- Machinezekeringen buiten dienst : vervang de gesmolten zekering
2. De thermische beveiliging schakelt de motor uit :
- Overbelasting van één of meerdere motoren :bot gereedschap - te grote spaanafname
- Te grote voeding volgens de spaanafname : verminder de spaanafname of stel een kleinere
spaanafname in, slijp het gereedschap
- Blokkering van een mecanisch onderdeel : zie alles volledig na
3. Snelheidsvermindering bij het doorvoeren van het werkstuk :
- Riemenspanning : nazien en eventueel spannen
- Bot gereedschap : slijpen
- Te grote spaanafname : verminderen
4. De schaafas draait niet in de goede richting (bij driefasige machines) :
- Slechte aansluiting van de fasen : verwissel 2 van de 3 fasen op de klemmenstrook van de
hoofdtoevoerleiding; zie ook hoofdstuk “elektrische aansluiting”.
Kunt U de oorzaak van de storing niet zelf vinden, neem dan kontakt op met uw verdeler !
Fig.11

18 V0214 D 510
Nederlands Français English Deutsch
Elektrische onderdelenlijst D-510
Q1 Hoofdschakelaar
F1/F2/F3 Hoofdzekeringen 25 Amp AM
F4/F5 Zekeringen transfo 1 Amp AM
T1 Transformator 230V/24V 63VA
F6 Zekering transfo secundair 6A GI, (snel)
F7 Zekering rem 2 Amp AM
F8/F9/F10 Zekeringen motor 25 Amp AM
F11/F12/F13 Zekeringen voedingsmotor 6 Amp AM
F14 Zekering frequentie variator 6 Amp AM
eb1 Thermische veiligheid hoofdmotor 6 Amp
eb2 Thermische veiligheid voedingsmotor 1,3 Amp
AU1 Noodstop frame
AU2 noodstop electrisch paneel
SE1 Veiligheidsschakelaar afzuigkap
L1 Kontrollelamp remontgrendeling
T Tijdsvertraging ‘Ster-Driehoek’
S1 Startknop hoofdmotor
S2 Keuzeschakelaar snelheden doorvoer
S3 Startknop doorvoermotor
S4 Stopknop doorvoermotor
S5 Remontgrendelingsschakelaar
S6 Manuele ‘Ster-Driehoekschakelaar’
S7Drukknop tafel naar beneden
S8Drukknop tafel naar boven
KT Magneetschakelaar tijdsvertraging
KM1 Magneetschakelaar ‘Lijn’
KM2 Magneetschakelaar ‘Driehoek’
KM3 Magneetschakelaar ‘Ster’
KM4 Magneetschakelaar doorvoermotoren
KM5 Magneetschakelaar tafel op-en neer
YB1 Rem op hoofdmotor
M1 Hoofdmotor 400/690 Volt 5,5 kW (optie 7,5 kW)
M2 Doorvoermotor 400 Volt 0,18/0,37 kW
M3 Doorvoermotor 400 Volt 0,37/0,55 kW
Elgo Z20 Digitale aezing positie tafel
FRQ Frequentie regelaar tafel op-en neer

V0214 D 510 19
NederlandsFrançaisEnglishDeutsch
Table de matières
Attestation de conformité 20
Conseils importants lors de la commande de pièces de rechange 21
Conditions d’hygiène et de sécurité 21
Recommandations de l’utilisation 22
Déclaration des niveaux de bruit 23
Champs d’application et techniques d’utilisation interdites 23
Données techniques D-510 24
Encombrement 25
Transport et mise en place 26
Branchement au secteur 27
Mise en marche de la machine 28
Précautions en raboteuse 30
Réglage de l’épaisseur de rabotage 30
Calibrage et mise à zéro de la lecture digitale ELGO (OPTIE) 30
Entraînement du bois en rabotage 31
Option rouleaux anti-friction dans la table 32
Entretien et graissage 32
Changement et tension des courroies 33
Règlage du frein sur le moteur 34
Tension des chaînes d’entraînement 35
Incidents de fonctionnement 35
Nomenclature des pièces électriques D-510 36
Précautions en raboteuse 66
