Rocket Fish RF-BTMKY Quick start guide

Teclado y ratón óptico
inalámbricos con Bluetooth
RF-BTMKY
Guía del Usuario

2
Rocketfish RF-BTMKY
Teclado y ratón óptico
inalámbricos con Bluetooth
Contenido
Características................................................................... 2
Instalación de su teclado y ratón ............................... 7
Conexión a otros dispositivos Bluetooth..............19
Localización y corrección de fallas ..........................20
Avisos legales..................................................................21
Características
Contenido de la caja
Verifique que su paquete contiene lo siguiente:
• Teclado
•Ratón
•AdaptadorUSBparaBluetooth
• Pilas para su teclado y ratón
• Guía del usuario
• CD con controladores Bluetooth de Widcomm
Características del teclado:
• Diseño de 103 teclas
• Modo de ahorro de energía (después de 10 minutos de inactividad)
• 8 teclas de acceso directo a funciones de Internet y multimedia

3RF-BTMKY
Características del ratón óptico:
• Rueda de desplazamiento y dos botones
• Modo de ahorro de energía
•IndicadorLED
El adaptador USB para Bluetooth soporta:
• Bluetooth especificación 1.2 y 2.0
• Este teclado y ratón
• Los siguientes perfiles Bluetooth:
• Perfil de acceso genérico (GAP)
• Perfil genérico de intercambio de objetos (GOEP)
• Perfil de puerto de serie (SPP)
• Perfil de transferencia de archivos (FTP)
• Perfil de objeto push (OPP)
• Perfil de red de marcado (DUN)
• Perfil de sincronización (SYNC)
• Perfil de fax (FAX)
• Perfil de redes de área personal (PAN)
• Perfil de dispositivo de interfaz humana (HID)
• Perfil de auricular (HSP)
• Perfil de sustitución de cable de copia impresa (HCRP)
• Perfil básico de imagen (BIP)
• Perfil básico de impresión (BPP)
• Perfil de distribución genérica de audio y video (GAVDP)
• Perfil de distribución de audio avanzado (A2DP)
• Perfil de control remoto de audio y video (AVRCP)
Nota: Para obtener información sobre los ajustes de conexión para dispositivos
Bluetooth, refiérase al archivo de ayuda Bluetooth en la ventana My Bluetooth
Places (Mis lugares Bluetooth). Haga clic en el icono My Bluetooth Places en el
escritorio de Windows. En la ventana que se abrirá, haga clic en Help (Ayuda) y luego
en Bluetooth Help Topics (Temas de ayuda sobre Bluetooth). Para obtener información
sobre códigos de seguridad e instrucciones especiales sobre dispositivos Bluetooth
particulares, refiérase a la documentación del fabricante.

4
Requisitos de sistema
• Una computadora con un puerto USB disponible
• Sistema operativo Microsoft® Windows® XP o Windows 2000
Componentes del teclado y ratón
Parte superior del teclado
Su teclado tiene 103 teclas. Además de las teclas estándares, su
teclado tiene una fila de teclas de acceso directo.
Icono de acceso
directo Función Descripción
1 Internet Permite abrir su explorador de web predefinido.
2 Correo electrónico Permite abrir el programa de correo electrónico predefinido.
3 Bajar el volumen Permite bajar el volumen.
4 Subir el volumen Permite subir el volumen.
5 Retroceder Permite ir al archivo multimedia anterior.
WWW
Esc F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 Print
Screen
Insert
Tab
+
=
_
-
)( **
&
^
%
$
#
@
!
~
`
_
/
+
Delete Scroll
Lock
Pause
Break
EndHome
Home
798
1 023456789
Q P |}{
][ \
WE R T Y U I O
PgUp
Num
Lock
1
2
3
4
5
6
7
8
W
WW

5RF-BTMKY
Notas:
• Las teclas 5, 6, 7 y 8 son teclas multimedia.
• Las teclas de acceso directo se deshabilitan mientras se empareja
automáticamente durante el arranque y el en modo de Windows.
• Su teclado ingresará al modo de ahorro de energía después de 10
minutos de inactividad.
Parte inferior del teclado
Para verificar el estado de alimentación de su teclado:
• Haga clic en Start (Inicio), Control Panel (Panel de control), Keyboard
(Teclado) y luego en Bluetooth.
6 Detener Permite detener el archivo multimedia que se reproduce.
7 Reproducir/Pausar Permite reproducir o pausar un archivo multimedia.
8 Avance rápido Permite ir al siguiente archivo multimedia.
Icono de acceso
directo Función Descripción
Connect
Compartimient
o de pilas
Botón de
conexión

6
Parte superior del ratón
El indicador LED del ratón cambia dependiendo del estado del ratón.
• LED rojo—Las pilas están gastadas. Reemplace las pilas.
• LED parpadeando verde y rojo—El ratón se está emparejando.
Indicador
LED

7RF-BTMKY
Parte inferior del ratón
Para ver más información sobre su ratón:
• Haga clic en Start (Inicio), Control Panel (Panel de control), Mouse (Ratón) y
luego en Bluetooth.
Instalación de su teclado y ratón
Instalación de las pilas del teclado
Para instalar las pilas del teclado:
1Voltee su teclado para que la parte inferior vea hacia arriba.
Botón de
emparejamiento
Interruptor de
encendido

8
2Extraiga la cubierta del compartimiento de las pilas.
3Inserte dos pilas AA en el compartimiento de pilas. Compruebe que los
símbolos + y – en las pilas correspondan con los símbolos + y – en el
compartimiento de las pilas.
4Vuelva a colocar la cubierta del compartimiento de las pilas.
Connect
Connect
Connect

9RF-BTMKY
Instalación de las pilas del ratón
Para instalar las pilas del ratón:
1Presione el botón en la parte superior del ratón para liberar la cubierta
del compartimiento de la pila y retire la cubierta.
2Inserte dos pilas AA en el compartimiento de pilas. Compruebe que los
símbolos + y – en las pilas correspondan con los símbolos + y – en el
compartimiento de las pilas.

10
3Vuelva a colocar la cubierta del compartimiento de las pilas.
Instalación del software para Bluetooth
Para instalar el software para Bluetooth:
1Conecte el adaptador para Bluetooth en un puerto USB de su
computadora.
2Inserte el CD de instalación suministrado en la unidad de CD o DVD de su
computadora. El programa de instalación arrancará automáticamente y
la pantalla de Bienvenida aparecerá. Si el programa no arranca, abra el
archivo Setup.exe en la carpeta bin en el CD de instalación.

11RF-BTMKY
3Haga clic en Next (Siguiente). La pantalla License Agreement (Contrato de
Licencia) se abrirá.
4Lea el contrato de licencia, haga clic en I accept the terms in the license
agreement (Acepto los términos en el contrato de licencia) y haga clic en
Next (Siguiente). Se abre la pantalla Destination Folder (Carpeta de
destino).
5Si desea aceptar la carpeta de destino, haga clic en Next. Se abre la
pantalla Ready to apply network settings (Listo para aplicar la
configuración de red).

12
O
Si desea cambiar la carpeta de instalación, haga clic en Change (Cambiar),
seleccione la carpeta que desea y haga clic en Next. Se abre la pantalla
Ready to apply network settings (Listo para aplicar la configuración de
red).

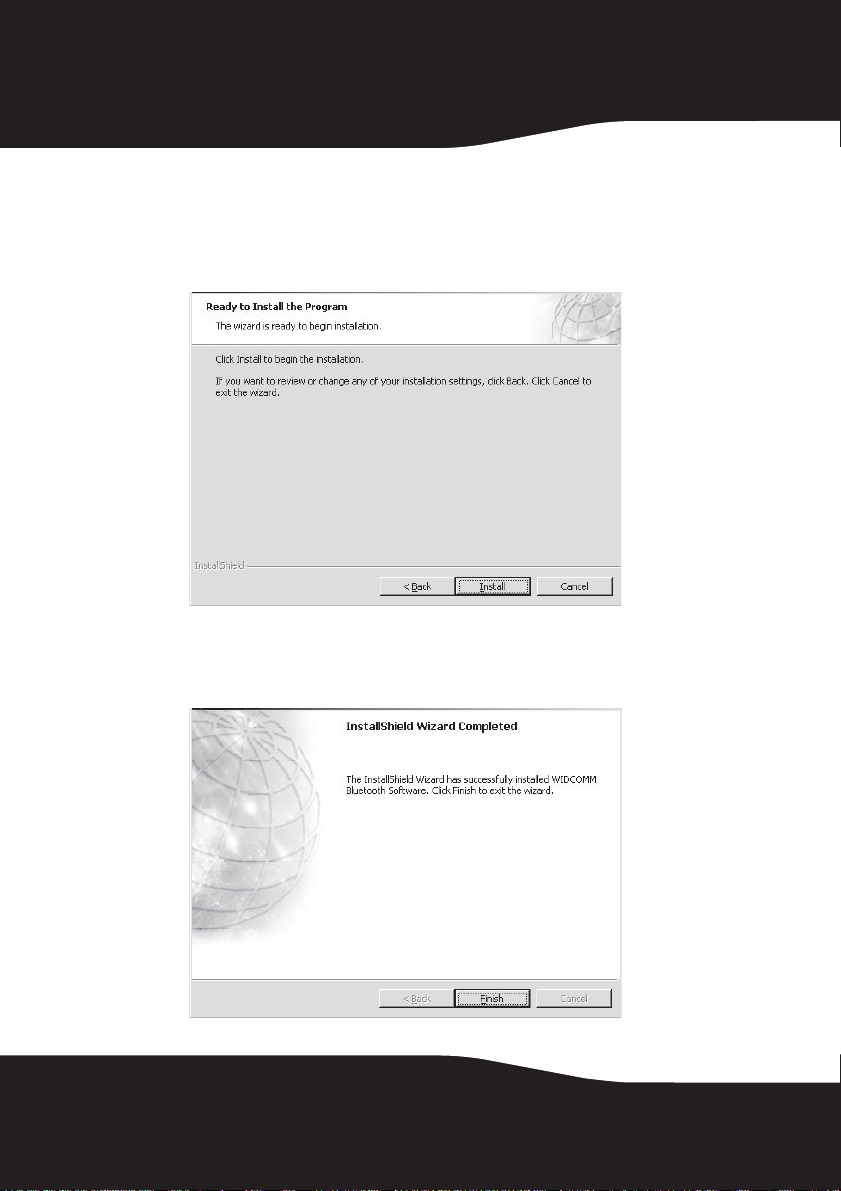

6Haga clic en Install (Instalar). La instalación comienza. Este proceso puede
durar varios minutos. Cuando finalice la instalación, se abrirá la pantalla
Install Wizard Completed (Finalización del asistente para la instalación),
pero no haga clic en Finish (Finalizar).

13RF-BTMKY
7Desconecte el adaptador y reconéctelo. Su teclado y ratón se
emparejarán automáticamente.
8Haga clic en Finish (Finalizar).
9Cuando el sistema le indique que reinicie su computadora, haga clic en
Yes (Sí).
Sobre el icono de Bluetooth
El icono de Bluetooth aparece en la bandeja del sistema de Windows.
El icono actúa cómo un indicador para el estado del adaptador.
• Un icono rojo indica que no se ha conectado un adaptador.
• Un icono blanco indica que el adaptador está conectado.
• Un icono verde indica que el adaptador ha detectado los dispositivos
Bluetooth.
Desinstalación del software para Bluetooth
Para desinstalar el software para Bluetooth:
1Desconecte el adaptador.
2Haga clic en Start (inicio), Control Panel (Panel de control), después en
Add/Remove Programs (Agregar o quitar programas).
3Haga clic en WIDCOMM Bluetooth Software en la lista de programas y haga
clic en Remove (Quitar).
4Cuando el sistema le indique que reinicie su computadora, haga clic en
Yes (Sí).
Emparejamiento automático en el modo de arranque
(después del emparejamiento inicial)
Para emparejar automáticamente en el modo de arranque:

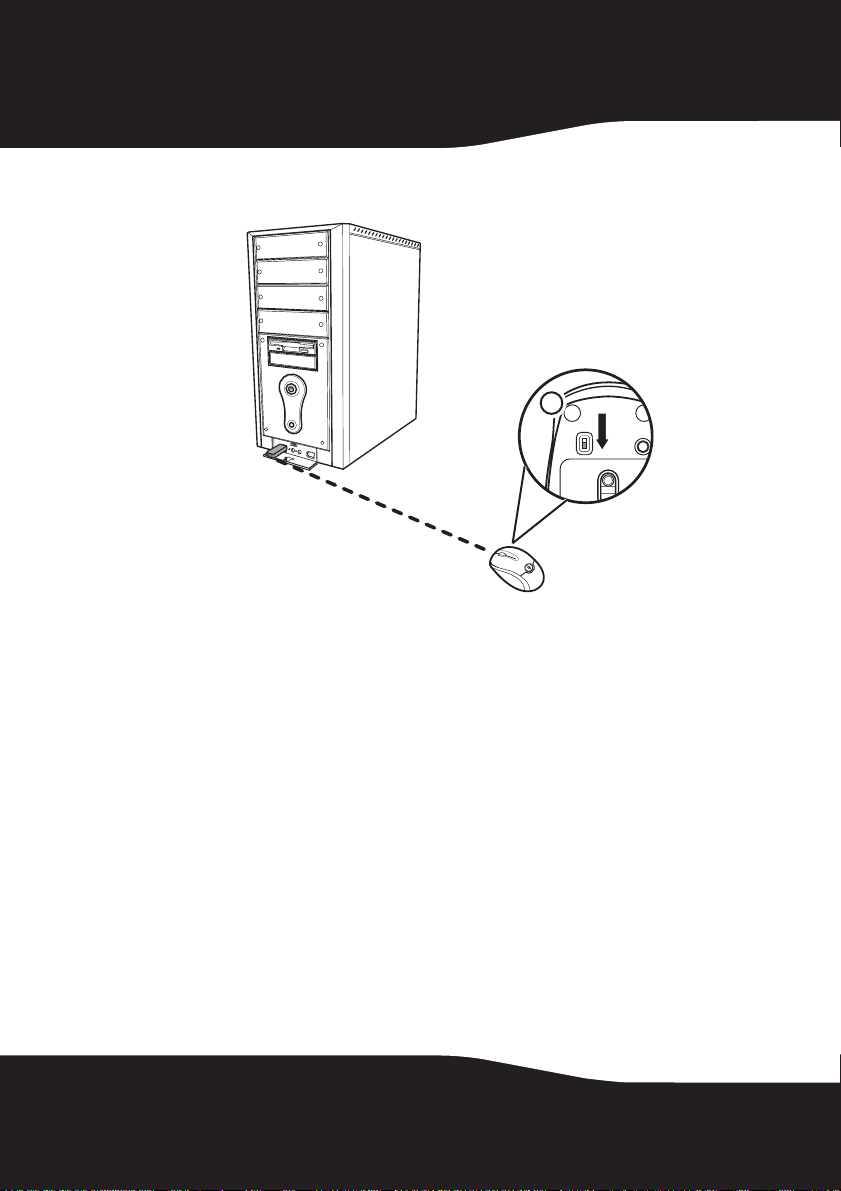

1Asegúrese de que su computadora esté apagada, luego conecte el
adaptador USB para Bluetooth en un puerto USB de su computadora.

14
2Deslice el interruptor de encendido en la parte inferior del ratón para
encenderlo. La conexión Bluetooth está establecida.
3Encienda la computadora.
4Use el teclado para abrir la utilidad de configuración del CMOS. Refiérase
a la documentación de su computadora para información sobre cómo
abrir la utilidad de configuración del BIOS.
5Use las teclas del teclado para navegar a través del BIOS y para activar la
función USB para el teclado y ratón USB. (Dependiendo del BIOS, quizás
podrá navegar con el ratón inalámbrico.)
Nota: Algunas computadoras antiguas no soportan teclados o ratones USB en el
entorno de BIOS/DOS.
Emparedamiento rápido en Windows
Su teclado y ratón Bluetooth han sido configurados con
pre-emparejamiento cómo el modo predefinido de fábrica. Para un
emparejamiento rápido, necesitará habilitar el modo de
pre-emparejamiento.
Para emparejar rápidamente en Windows:
1Conecte el adaptador USB a un puerto USB de su computadora.
2

15RF-BTMKY
2Si el Asistente para hardware nuevo encontrado aparece, haga clic en
Cancel (Cancelar) para cerrarlo.
3Presione el botón de emparejamiento en la parte inferior del ratón.
4Use la punta de un clip de papel extendido ( o un objeto parecido sin
una punta con filo) para presionar suavemente el botón de conexión
(dentro del agujero en la parte posterior del teclado) por dos segundos.
Botón de
emparejamiento
Connect
Botón de conexión del teclado

16
5Presione el botón en el adaptador USB para Bluetooth hasta que el
indicador LED comience a parpadear una vez por segundo. Esto indica
que el adaptador Bluetooth está buscando dispositivos con que
emparejarse. Mientras se empareja, el indicador LED del ratón
parpadeará color rojo y verde.
Nota: Si presiona el botón de emparejamiento del ratón o el botón de conexión del
teclado, se cancelarán los ajustes de emparejamiento. Para reconectar el ratón o el
teclado, repita el Paso 5.
6Presione cualquier tecla del teclado y mueva el ratón para asegurarse de
que están conectados.
Arranque del software de Bluetooth
Para arrancar el software de Bluetooth por primera vez:
1Haga doble clic en el icono de Bluetooth en la bandeja del sistema de
Windows. El primer Asistente de configuración de Bluetooth aparecerá.
Botón del
adaptador USB
para Bluetooth
Icono de Bluetooth

17RF-BTMKY
2Seguir las instrucciones de pantalla. Cuando finalice la configuración, el
cuadro de diálogo Select a device (Seleccione un dispositivo) aparecerá y
su computadora comenzará a buscar dispositivos Bluetooth.
3Haga clic en el dispositivo al que desea conectarse y siga las
instrucciones en pantalla.

18
Emparejamiento con el software de Bluetooth
Para emparejar con el software de Bluetooth:
1Presione el botón en el adaptador USB para Bluetooth hasta que el
cuadro de diálogo aparezca.

19RF-BTMKY
2Cuando se le solicite que confirme que el ratón correcto fue encontrado,
haga clic en Click here (Haga clic aquí) con su ratón. El cuadro de diálogo
Bluetooth Pairing (Emparejamiento Bluetooth) aparecerá.
3Ingrese los números que ve en el cuadro Bluetooth security code (Código de
seguridad Bluetooth) y presione Enter (Entrar).
Nota: Cada vez que se conecta el teclado, el código de seguridad cambia.
Conexión a otros dispositivos Bluetooth
Además de su teclado y ratón, puede conectar otros dispositivos
Bluetooth usando el software y el adaptador.
Para conectar otro dispositivo Bluetooth:
1Verifique que el adaptador USB para Bluetooth está conectado a su
computadora.

20
2Presione el botón en el adaptador USB para Bluetooth hasta que el
siguiente cuadro de diálogo aparezca:
3Haga clic en la flecha para abrir la lista de tipos de dispositivos Bluetooth
y haga clic en el tipo de dispositivo que desea usar. Aparecerá una lista
de dispositivos disponibles.
4Haga clic en el dispositivo que desea usar y siga las instrucciones en
pantalla para configurarlo.
5Ingrese el código de seguridad Bluetooth que se encuentra en el manual
del usuario del dispositivo.
Localización y corrección de fallas
• Asegúrese de que su computadora cumple con los requisitos.
• Asegúrese de que las pilas en el teclado y el ratón están instaladas
correctamente. Compruebe que los símbolos + y – en las pilas coincidan
con los símbolos + y – adentro de los compartimientos de las pilas.
• Si el indicador LED del ratón se ilumina color rojo, necesita reemplazar
las pilas.
• Revise el estado de las pilas de ratón haciendo clic en Start (Inicio), Control
Panel (Panel de control), Mouse (Ratón) y luego en Bluetooth.
Lista de
tipos de
dispositivos
Bluetooth
