Rohr DFX-15 User manual

Battery Charger
DFX-15 / DFX-40 / DFX-80 / DFX-150
OPERATION MANUAL
Read this manual carefully before use and keep it for future reference. Failure to do so may result in
injury, property damage and may void the warranty.
Products covered by this manual may vary in appearance, assembly, inclusions, specications,
description or packaging.
V 3.1
English Français Deutsch Italiano Español
Batt.Full
Batt.Chg
Model.No
RöhrLogo
Volt.Disp
Processor.Act
Dsgn.JK
INTELLIGENT BATTERY CHARGER
Thelight will
turngreen when
fullycharged
Thelight is yellowwhilst charging
MICROPROCESSOR CONTROLLED
12VDC 1.5A
Mode
Voltage
Batt.Full
Batt.Stat
VoltMode
ReconMode
Chg.ModeSlow
Chg.ModeFast
DC.Stat
Winter
Mode
6V
12V
Dsgn.JK
MICROPROCESSOR CONTROLLED
Mode
DC12V/6V4A
ForLead Acid Batteries
Mode
Voltage
Batt.Full
Batt.Stat
VoltMode
ReconMode
Chg.ModeSlow Chg.ModeFast
DC.Stat
WinterMode
Dsgn.JK
DC12V 8A
For Lead Acid Batteries
Mode
MICROPROCESSOR CONTROLLED

© ROHR
2© ROHR
English
DFX-15 / DFX-40 / DFX-80 / DFX-150
2 Contents
3 Quick Start Guide
4 DFX-15
5 DFX-40 / DFX-80
6 Troubleshooting / Fault codes
7 DFX-150
9 Technical Specications
10 Health and Safety
11 CE Declaration of Conformity
12 - Français
23 - Deutsch
34 - Italiano
45 - Español
Contents Languages

© ROHR 3 © ROHR
English
DFX-15 / DFX-40 / DFX-80 / DFX-150
01. Connect the charger to the battery.
The charger’s output leads have colour-coded battery clamps (red-positive and black-negative).
Connect these directly to the corresponding connectors on the battery posts, positive rst.
02. Connect the charger to a power outlet.
DFX-15 The power indicator light will turn yellow and charging will begin.
DFX-40/80 The LCD panel will light up blue. Press the Mode button to select charging program.
DFX-150 The LCD panel will light up blue. Press the Mode button to select the current. Choose
the battery type.
03. When the battery is charged.
DFX-15 The power indicator light will turn green.
DFX-40/80 The charge indicator bar will be full.
DFX-150 The charge indicator bar will be full.
04. Disconnect from AC power socket.
Quick Start Guide
The following steps describe the quickest method to operate your battery charger. However,
it is essential you fully read this manual to ensure you are familiar with the general safety
features, precautions and functions necessary to operate the product. Failure to do so may
result in injury and damage to equipment and/or your personal items.

© ROHR
4© ROHR
English
DFX-15 / DFX-40 / DFX-80 / DFX-150
Batt. Full
Batt. Chg
Model. No
Röhr Logo
Volt. Disp
Processor. Act
Dsgn. JK
INTELLIGENT BATTERY CHARGER
The light will
turn green when
fully charged
The light is yellow whilst charging
MICRO PROCESSOR CONTROLLED
12VDC 1.5A

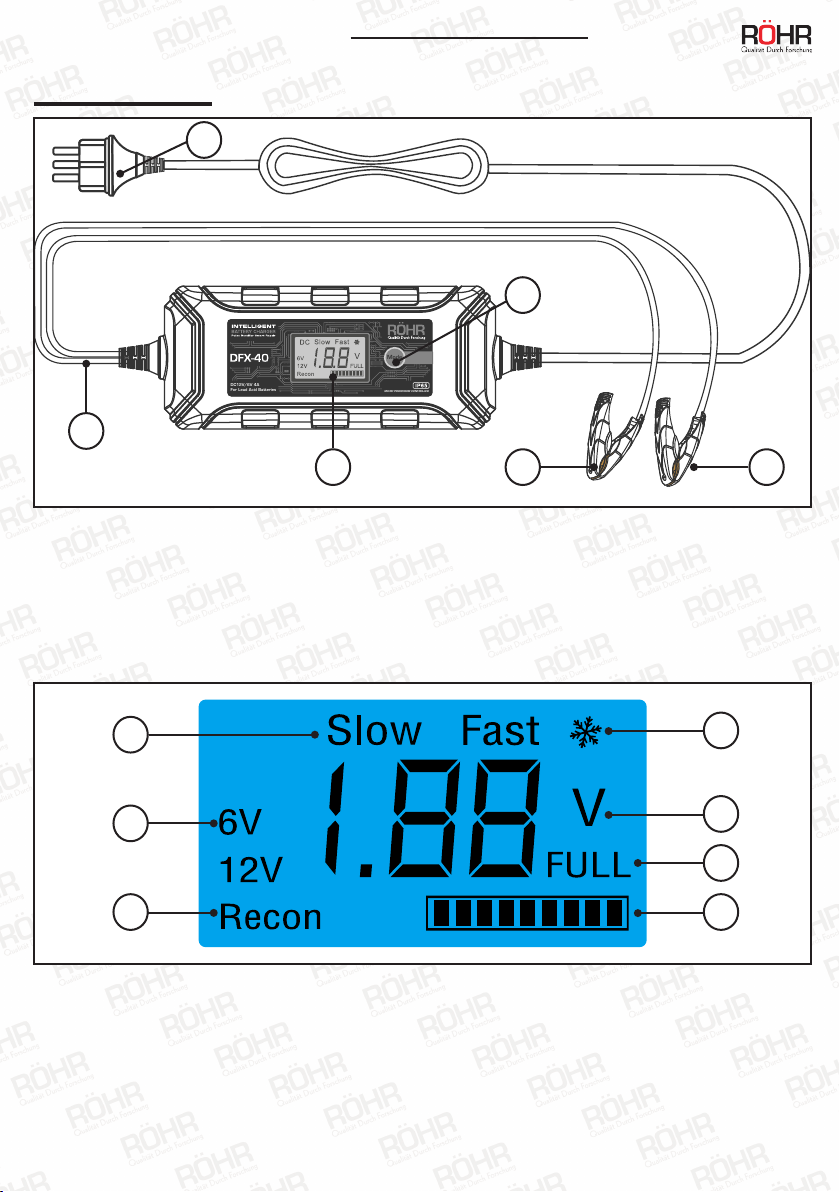

01. Mains plug
02. Power cable
03. Positive clamp
04. Negative clamp
05. Power indicator light
DFX-15
01
02
03
04
05

© ROHR 5 © ROHR
English
DFX-15 / DFX-40 / DFX-80 / DFX-150
01. Mains plug
02. Power cable
03. Positive clamp
04. Negative clamp
05. LCD display
06. Mode button
DFX-40 / DFX-80
Mode
Voltage
Batt. Full
Batt. Stat
Volt Mode
Recon Mode
Chg. Mode Slow
Chg. Mode Fast
DC. Stat
Winter
Mode
6V
12V
Dsgn. JK
MICRO PROCESSOR CONTROLLED
Mode
DC12V/6V 4A
For Lead Acid Batteries
07. Charging speed
08. Charge voltage
09. Battery reconditioning
10. Winter mode
11. Battery voltage
12. Battery full indicator
13. Charge indicator bar
01
030405
06
08
09
07 10
11
12
13
02

© ROHR
6© ROHR
English
DFX-15 / DFX-40 / DFX-80 / DFX-150
Charging speed
12V Slow mode - Charges at a slower rate (amps) for better long-term battery performance.
12V Fast mode - Charges at a faster rate (amps) for time sensitive projects.
Charge voltage
Selects the voltage output by the charger. Match this to the voltage of the battery.
Battery reconditioning
These chargers have battery repair technology. This will actively repair batteries which have lost their
ability to hold charge due to becoming sulphated, using advanced pulse rectier boost technology.
Winter mode
This setting is recommended for batteries at temperatures below 5°C. It is also recommended for AGM
batteries.
Battery voltage
Displays the voltage of the battery.
Battery full indicator / Charge indicator bar
Displays the charge level of the battery and indicates ‘full’ when completely charged.
Note. This charger has Memory Function. It will return to last mode you chose next time the charger is
connected.
Troubleshooting / Fault codes
F1
01. No clamps connected.
02. Short circuit.
03. Reverse polarity connection.
F2 Loose clamps during charging.
F3 Battery voltage is too high.
F4 Bad battery.

© ROHR 7 © ROHR
English
DFX-15 / DFX-40 / DFX-80 / DFX-150
01. Mains plug
02. Power cable
03. Positive clamp
04. Negative clamp
05. LCD display
06. Mode button
07. Battery type button
08. Amperes button
09. Voltage button
10. Battery reconditioning button
DFX-150
Mode Battery
Type Amp Volt
11. Battery type display
12. Connection indication
13. Battery / voltage warning
14. High temperature
15. Winter mode
16. Amperes display
17. Amperes / voltage readout
18. Battery reconditioning
19. Charging status
01
03
04
02
05
13
14
11 15
10
17 18
08 09
06 07
16
12
19

© ROHR
8© ROHR
English
DFX-15 / DFX-40 / DFX-80 / DFX-150
Mode
Change current between 2A/8A/15A by pressing this button. Settings can be changed during charging.
Battery Type
Change battery type between STD/AGM/CAL by pressing this button. Settings can be changed during
charging.
Amp
Show current on the LCD display by pressing this button.
Volt
Show voltage on the LCD display by pressing this button.
Recon
Repair sulphated batteries by pressing Recon button. If batteries can’t be repaired, the ‘battery / voltage
warning’ symbol will be displayed. Other buttons will be invalid under Recon mode. Exit Recon mode by
pressing Recon button again.
Charging status
This column will show charging status. It will be moving during charging and stop moving after battery is
full.
Connection indication
Shows various connection status’s / issues:
• No Connection
• Loose Connection
• Reverse Polarity
Battery / voltage warning
• Bad battery - the battery is in bad condition and may need to be replaced.
• High voltage - you may have choosen the wrong voltage, for example, charging a 12V battery with
6V mode or a 24V battery with 12V mode.
Battery / voltage warning
Displayed when there is a high temperature. Stop operation.
Note. This charger has memory function. It will return to last mode you chose next time the charger is
connected. The default setting is 2A current, STD battery type.

© ROHR 9 © ROHR
English
DFX-15 / DFX-40 / DFX-80 / DFX-150
Technical Specications
DFX-15 DFX-40 DFX-80 DFX-150
Suitable for
(types of
battery)
AGM / GEL / WET AGM / GEL / WET AGM / GEL / WET AGM / GEL / WET
Charger type - 9 step 9 step -
Waterproong IP20 IP65 IP65 IP20
Battery
reconditioning N/A Yes Yes Yes
Overload
protection Yes Yes Yes Yes
Overcharge
protection Yes Yes Yes Yes
Max output
voltage DC (V) 12
7.5 (6V mode)
14.4 (slow mode)
14.7 (fast mode)
14.7 (winter mode)
14.4 (slow mode)
14.7 (fast mode)
14.7 (winter mode)
14.4 (12V mode)
14.7 (winter mode)
Output
Amperes
(A)
1.5
4.0 (6V mode)
1.0 (slow mode)
4.0 (fast mode)
4.0 (winter mode)
2.0 (slow mode)
8.0 (fast mode)
8.0 (winter mode)
2.0
8.0
15
Input voltage
AC (V) 100-240 220-240 220-240 220-240
Input Amperes
(A) 0.4 0.45 0.6 1.8
Power (W) 24 62 125 220
Weight
(g) 245 630 925 1205
Dimensions
(mm)
(L x W x H)
178.3 x 66 x 38 242.2 x 82 x 53 264 x 100 x 63 214.6 x 184 x 85

© ROHR
10 © ROHR
English
DFX-15 / DFX-40 / DFX-80 / DFX-150
Health and Safety
Please read and understand this manual and the manual for the product / battery
you are intending to charge before operating this device. Keep this manual for
future reference.
• Only use this device in a dry environment and for its intended use.
• Do not charge the battery while the engine is running
• No warranty is offered for damages resulting from improper use or incorrect operation of this
device.
• This device is not intended to be used by persons (including children) with limited physical,
sensory or mental aptitude or lack of experience and/or knowledge.
• In the event of a fault or failure, any repairs to this battery charger must be done by a qualified
person authorised by the manufacturer.
• Keep the power cable away from sources of heat and check the condition of it regularly. If it’s
damaged, have the cable replaced by a qualified person.
• Do not use the charger if damaged or defective and do not charge disposable, frozen or damaged
batteries.
• Protect the charger against the elements, especially rainfall. Use the device in well ventilated
areas only.
• Do not leave the charger connected to a power supply when not in use.
• When charging, batteries emit gasses that may be explosive. Keep away from any heat
sources.
• Make sure the battery charger is disconnected from a power source when connecting to a
battery.
• Never place a battery right under or on top of the battery charger. Place the battery charger as
far away from the battery as possible. Never place the battery charger under the bonnet.
• Always make sure the car and battery manufacturers permit the use of a battery charger jump
start prior to using this function (applicable models only).
• Warning, danger to life - when cleaning, never immerse the device in water or other liquids and
never open the product housing.

© ROHR 11 © ROHR
English
DFX-15 / DFX-40 / DFX-80 / DFX-150
CE Declaration of Conformity
We hereby declare that the machine described below complies with the relevant basic safety and health
requirements of the EU Directives, both in its basic design and construction as well as in the version put
into circulation by us. This declaration shall cease to be valid if the machine is modied without our prior
approval.
The undersigned: Michael S McQuaide
as authorised by: Union Mart Ltd
Declares that
Description: Battery Charger
Identication code: DFX-15, DFX-40, DFX-80, DFX-150
Conforms to the following directives and standards:
(2014/30/EU) (2014/35/EU)
--
And Complies with the provisions of the following standards:
(EN 55014-1:2006+A1+A2) (EN 55014-2:2015) (EN 61000-3-2:2014) (EN 61000-3-3:2013) (EN 60335-
1:2012+A11) (EN 60335-2-29:2004+A2) (EN 62233:2008)
--
Notied body: TÜV SÜD
The technical documentation is kept by: Union Mart Ltd
Date: 10/12/19
Signed:
Michael S McQuaide
CEO
Name and address of the manufacturer:
Union Mart Ltd, Company No. 8384155. Registered address: Unit 4, Nursling Industrial Estate,
Mauretania Road, Nursling, Southampton, SO16 0YS, United Kingdom.

© ROHR © ROHR
Chargeur de Batterie
DFX-15 / DFX-40 / DFX-80 / DFX-150
MANUEL D’UTILISATION
Lisez attentivement ce manuel avant de l’utiliser et conservez-le pour vous y référer ultérieurement. Le
non-respect de ces consignes peut entraîner des blessures, des dommages matériels et peut annuler
la garantie. Les produits couverts par ce manuel peuvent varier en termes d’apparence, d’assemblage,
d’inclusions, de spécications, de description ou de conditionnement.
V 3.1
Français
Batt.Full
Batt.Chg
Model.No
RöhrLogo
Volt.Disp
Processor.Act
Dsgn.JK
INTELLIGENT BATTERY CHARGER
Thelight will
turngreen when
fullycharged
Thelight is yellowwhilst charging
MICROPROCESSOR CONTROLLED
12VDC 1.5A
Mode
Voltage
Batt.Full
Batt.Stat
VoltMode
ReconMode
Chg.ModeSlow
Chg.ModeFast
DC.Stat
Winter
Mode
6V
12V
Dsgn.JK
MICROPROCESSOR CONTROLLED
Mode
DC12V/6V4A
ForLead Acid Batteries
Mode
Voltage
Batt.Full
Batt.Stat
VoltMode
ReconMode
Chg.ModeSlow Chg.ModeFast
DC.Stat
WinterMode
Dsgn.JK
DC12V 8A
For Lead Acid Batteries
Mode
MICROPROCESSOR CONTROLLED

© ROHR 13 © ROHR
Français
DFX-15 / DFX-40 / DFX-80 / DFX-150
Contenu
13 Contenu
14 Guide de Démarrage Rapide
15 DFX-15
16 DFX-40 / DFX-80
17 Dépannage / Codes d’erreur
18 DFX-150
20 Spécications Techniques
21 Santé et Sécurité
22 Déclaration de Conformité CE

© ROHR
14 © ROHR
Français
DFX-15 / DFX-40 / DFX-80 / DFX-150
01. Connectez le chargeur à la batterie.
Les ls de sortie du chargeur sont munis de pinces de batterie à code de couleur (rouge-positif et
noir-négatif). Connectez-les directement aux connecteurs correspondants des bornes de la batterie,
en commençant par le positif.
02. Branchez le chargeur sur une prise de courant.
DFX-15 Le voyant d’alimentation devient jaune et la charge commence.
DFX-40/80 L’écran LCD devient bleu. Appuyez sur la touche Mode pour sélectionner le programme
de charge.
DFX-150 L’écran LCD devient bleu. Appuyez sur la touche Mode pour sélectionner le programme
en cours. Choisissez le type de batterie.
03. Lorsque la batterie est chargée.
DFX-15 Le voyant d’alimentation devient vert
DFX-40/80 La barre de l’indicateur de charge est pleine
DFX-150 La barre d’indication de charge est pleine
04. Débranchement de la prise de courant CA.
Guide de Démarrage Rapide
Les étapes suivantes décrivent la méthode la plus rapide pour faire fonctionner votre
chargeur de batterie. Toutefois, il est essentiel que vous lisiez entièrement ce manuel
pour vous familiariser avec les caractéristiques générales de sécurité, les précautions et
les fonctions nécessaires à l’utilisation du produit. Le non-respect de cette consigne peut
entraîner des blessures et des dommages à l’équipement et/ou à vos articles personnels.

© ROHR 15 © ROHR
Français
DFX-15 / DFX-40 / DFX-80 / DFX-150
Batt. Full
Batt. Chg
Model. No
Röhr Logo
Volt. Disp
Processor. Act
Dsgn. JK
INTELLIGENT BATTERY CHARGER
The light will
turn green when
fully charged
The light is yellow whilst charging
MICRO PROCESSOR CONTROLLED
12VDC 1.5A
01. Prise secteur
02. Câble d’alimentation
03. Pince positive
04. Pince négative
05. Témoin lumineux de mise sous tension
DFX-15
01
02
03
04
05

© ROHR
16 © ROHR
Français
DFX-15 / DFX-40 / DFX-80 / DFX-150
01. Prise secteur
02. Câble d’alimentation
03. Pince positive
04. Pince négative
05. Écran LCD
06. Bouton de sélection du Mode
DFX-40 / DFX-80
Mode
Voltage
Batt. Full
Batt. Stat
Volt Mode
Recon Mode
Chg. Mode Slow
Chg. Mode Fast
DC. Stat
Winter
Mode
6V
12V
Dsgn. JK
MICRO PROCESSOR CONTROLLED
Mode
DC12V/6V 4A
For Lead Acid Batteries
07. Vitesse de chargement
08. Tension de charge
09. Remise en état des batteries
10. Mode hiver
11. Tension de la batterie
12. Indicateur de batterie pleine
13. Barre indicatrice de charge
01
030405
06
08
09
07 10
11
12
13
02

© ROHR 17 © ROHR
Français
DFX-15 / DFX-40 / DFX-80 / DFX-150
Vitesse de chargement
Mode lent 12V - Charge à un rythme plus lent (ampères) pour une meilleure performance à long terme
de la batterie.
12V Mode rapide - Charge à un rythme plus rapide (ampères) dans le cas de projets nécessitant une
intervention rapide.
Tension de charge
Sélectionne la tension de sortie du chargeur. Faites correspondre cette valeur à la tension de la batterie.
Reconditionnement de la batterie
Ces chargeurs sont dotés d’une technologie de récupération des batteries. Cette technologie permet de
réparer activement les batteries qui ont perdu leur capacité à conserver leur charge parce qu’elles ont
été sulfatées, en utilisant une technologie avancée de redressement par impulsion.
Mode hiver
Ce réglage est recommandé pour les batteries exposées à des températures inférieures à 5°C. Il est
également recommandé pour les batteries AGM.
Tension de la batterie
Afche la tension de la batterie.
Indicateur de batterie pleine/barre indicatrice de charge
Afche le niveau de charge de la batterie et indique “plein” lorsqu’elle est complètement chargée.
Remarque : Ce chargeur est doté d’une fonction de mémorisation. Il reviendra au dernier mode que vous
avez choisi lors de la prochaine connexion au chargeur.
Dépannage / Codes d’erreur
F1
01. Aucune pince n’est connectée.
02. Court-circuit.
03. Inversion de la polarité de la connexion
F2 Les pinces ne sont pas assez serrées pendant la
charge.
F3 La tension de la batterie est trop élevée.
F4 Mauvaise batterie.

© ROHR
18 © ROHR
Français
DFX-15 / DFX-40 / DFX-80 / DFX-150
01. Prise secteur
02. Câble d’alimentation
03. Pince positive
04. Pince négative
05. Écran LCD
06. Le bouton de sélection du Mode
07. Bouton indiquant le type de pile
08. Bouton d’ampères
09. Bouton de tension
10. Bouton de reconditionnement des piles
DFX-150
Mode Battery
Type Amp Volt
11. Affichage du type de batterie
12. Indication de connexion
13. Avertissement de batterie / tension
14. Température élevée
15. Mode hiver
16. Affichage des ampères
17. Ampères / lecture de la tension
18. Remise en état des batteries
19. Statut de chargement
01
03
04
02
05
13
14
11 15
10
17 18
08 09
06 07
16
12
19

© ROHR 19 © ROHR
Français
DFX-15 / DFX-40 / DFX-80 / DFX-150
Mode
Choisissez la puissance entre 2A/8A/15A en appuyant sur ce bouton. Les réglages peuvent être modiés
pendant la charge.
Type de batterie
Changez le type de pile en appuyant sur ce bouton entre STD/AGM/CAL. Les réglages peuvent être
modiés pendant la charge.
Amp
En appuyant sur ce bouton, l’écran LCD afche le niveau actuel de batterie.
Volt
Pour afcher la tension sur l’écran LCD, il suft d’appuyer sur ce bouton.
Recon
Réparez les piles sulfatées en appuyant sur le bouton Recon. Si les piles ne peuvent pas être réparées, le
symbole “avertissement de pile / tension” s’afche. Les autres boutons ne sont pas compatibles avec le
mode de reconnaissance. Quittez le mode Recon en appuyant à nouveau sur le bouton Recon.
Niveau de charge
Cette colonne indique l’état de la charge. Elle se déplace pendant la charge et s’arrête lorsque la batterie
est pleine.
Indicateur de connexion
Afche les différents états/problèmes de connexion :
• Pas de connexion
• Connexion défaillante
• Inverser la polarité
Avertissement relatif à la batterie/ à la tension
• Pile défectueuse - la pile est en mauvais état et peut avoir besoin d’être remplacée.
• Haute tension - vous pouvez choisir une tension incorrecte, par exemple, vous pouvez charger une
batterie de 12V en mode 6V ou une batterie de 24V en mode 12V.
Avertissement relatif à la batterie/à la tension
S’afche lorsque la température est élevée. Arrêt du fonctionnement.
Remarque : Ce chargeur est doté d’une fonction de mémorisation. Il reviendra au dernier mode que
vous avez choisi lors de la prochaine connexion du chargeur. Le réglage par défaut est un courant de 2A,
type de batterie STD.

© ROHR
20 © ROHR
Français
DFX-15 / DFX-40 / DFX-80 / DFX-150
Caractéristiques Techniques
DFX-15 DFX-40 DFX-80 DFX-150
Convient pour
(types de batteries) AGM / GEL / WET AGM / GEL / WET AGM / GEL / WET AGM / GEL / WET
Type de chargeur - 9 étapes 9 étapes -
Imperméabilisation IP20 IP65 IP65 IP20
Remise en état
des batteries N/A Oui Oui Oui
Protection contre
les surcharges Oui Oui Oui Oui
Protection contre
les surcharges Oui Oui Oui Oui
Tension de sortie
maximale DC (V) 12
7.5 (mode 6V)
14.4 (mode lent)
14.7 (mode rapide)
14.7 (mode rapide)
14.4 (mode lent)
14.7 (mode rapide)
14.7 (mode hiver)
14.4 (mode 12V)
14.7 (mode hiver)
Ampères de sortie
(A) 1.5
4.0 (mode 6V)
1.0 (mode lent)
4.0 (mode rapide)
4.0 (mode hiver)
2.0 (mode lent)
8.0 (mode rapide)
8.0 (mode hiver)
2.0
8.0
15
Tension d'entrée
AC (V) 100-240 220-240 220-240 220-240
IAmpères d'entrée
(A) 0.4 0.45 0.6 1.8
Puissance (W) 24 62 125 220
Poids (g) 245 630 925 1205
Dimensions (mm)
(LxLxH) 178.3 x 66 x 38 242.2 x 82 x 53 264 x 100 x 63 214.6 x 184 x 85
