BEDIENUNGSANLEITUNG für AMW001-SET, AMW007-SET und
AMW021-SET
INSTRUCTION MANUAL for AMW001-SET, AMW007-SET and
AMW021-SET
Crimp- und Abisolierwerkzeug-Set für Rosenberger HFM-Kontakte.
Crimp- and stripping tool kit for Rosenberger HFM contacts.
Werkzeug 1 / Tool 1
CS 10-HFM Abisolierwerkzeug
CS 10-HFM stripping tool
Werkzeug 2 / Tool 2
CS 10-HFM Stützhülsencrimp
CS 10-HFM support sleeve
crimping tool
Werkzeug 3 / Tool 3
CS 10-HFM Innen- &
Außenleiter-Crimp
CS 10-HFM crimping tool
of inner & outer contact
VORSERIE
PRE-SERIES
200
200

scale:
title:
drawing-no.:
ISO-Projektion Methode 1
series:
assembly instr.:
panel piercing:
crimp
insert:
cable:
PD_FB_01
general
tolerance
1234
A
B
C
D
E
F
A
B
C
D
E
F
1234
-METRIC-
AaBbCcDdEeFfGgHhIiJjKkLlMmNnOoPpQqRrSsTtUuVvWwXxYyZzÄäÖöÜüß1234567890
vertraulich / confidential
© ROSENBERGER HOCHFREQUENZTECHNIK GMBH & Co. KG or THIRD PARTY
The reproduction, distribution and utilization of this document as well as the communication
of its contents to others without express authorization by the owner or rights-holder is prohibited.
Offenders can be held liable. All rights reserved in the event of the grant of patent, utility model or design.
---
ISO 2768 ---
mH
--- ---
---
---
---
---
Bedienungsanleitung
Assembly Instruction
..
MA_AMW001-SET
sheet:
2
of: 16
remarks: .rev. change-no name date
100 18-v144 C_Ostermaier 24.01.2020
200 21-1614 K_Unterwiese 01.09.2021
appr. 08.09.2021 E_Preintner
check. 01.09.2021 M_Hellwig
drawn 16.09.2019 C_Ostermaier
date name
(1) Allgemeine Hinweise
General Information
ACHTUNG | CAUTION
Die Bedienung des Liefergegenstandes darf ausschließlich durch geschultes
Personal erfolgen, die vorgegebenen spezifischen Umgebungsbedingungen
müssen strikt eingehalten werden und alle abgenutzten und defekten Teile
müssen sofort ausgetauscht werden.
The use of the delivery item may only be handled by qualified personnel, the
specified environmental conditions must be strictly observed and all
worn and defective parts must be replaced immediately.
Die Werkzeuge sind nur für den beschriebenen Zweck zu verwenden. Sie
dürfen nur in technisch einwandfreiem Zustand, sowie sicherheits- und
gefahrenbewusst eingesetzt und betrieben werden. Eine eigenmächtige
Veränderung oder eine nicht bestimmungsgemäße Verwendung schließt
die Haftung des Herstellers und daraus resultierende Schäden aus.
Use these tools only for the described purpose. These tools are only to be
used in technically perfect condition, in a safety-conscious and risk-aware
way. An unauthorized modification or mishandling excludes the liability of
the manufacturer and the resulting damages.
HINWEIS | NOTICE
Um eine lange Lebensdauer und optimale Anwendung zu gewährleisten,
empfehlen wir, die Werkzeuge sauber zu halten und so zu behandeln, wie
andere Präzisionswerkzeuge auch. Wir empfehlen weiterhin, die beweglichen
Teile von Zeit zu Zeit einzuölen.
To guarantee a long-life cycle time please keep the hand tools clean and take
care of the hand tools in the same way, like you do with high precision tools.
The movable parts of the hand tools should be oiled from time to time.
VORSERIE
PRE-SERIES

scale:
title:
drawing-no.:
ISO-Projektion Methode 1
series:
assembly instr.:
panel piercing:
crimp
insert:
cable:
PD_FB_01
general
tolerance
1234
A
B
C
D
E
F
A
B
C
D
E
F
1234
-METRIC-
AaBbCcDdEeFfGgHhIiJjKkLlMmNnOoPpQqRrSsTtUuVvWwXxYyZzÄäÖöÜüß1234567890
vertraulich / confidential
© ROSENBERGER HOCHFREQUENZTECHNIK GMBH & Co. KG or THIRD PARTY
The reproduction, distribution and utilization of this document as well as the communication
of its contents to others without express authorization by the owner or rights-holder is prohibited.
Offenders can be held liable. All rights reserved in the event of the grant of patent, utility model or design.
---
ISO 2768 ---
mH
--- ---
---
---
---
---
Bedienungsanleitung
Assembly Instruction
..
MA_AMW001-SET
sheet:
3
of: 16
remarks: .rev. change-no name date
100 18-v144 C_Ostermaier 24.01.2020
200 21-1614 K_Unterwiese 01.09.2021
appr. 08.09.2021 E_Preintner
check. 01.09.2021 M_Hellwig
drawn 16.09.2019 C_Ostermaier
date name
Werkzeug
Nr.
Tool No.
Kabelgruppe
Cable group
WEZAG
Artikel Nr.
Article No.
Anwendungsbereich
Application Range
Funktionsübersicht
Features overview
1
02 0785-92003
Kabelgruppe
Cable group
gemäß Datenblatt
acc. to data sheet
schneiden, abmanteln und
abisolieren des Kabels
cutting, dismantle and
stripping the cable
M4 0785-43003 gemäß Datenblatt
acc. to data sheet
AX 0786-95003 gemäß Datenblatt
acc. to data sheet
2
02 0785-71003
Stützhülse
Ferrule
AMK12A-102/40Z
crimpen der Stützhülse und
schneiden des inneren Leiters
crimping support sleeve and
cutting inner contact
M4 0785-44003 AMK12A-1M4/40Z
AX 0786-96003 AMK12A-1AX/40Z
3
02 0785-72003
Buchsenkontakte
Female contacts
AMK12A-102/21Z
AMK12A-102/90Z Innenleiter und Außenleiter
crimpen
crimping inner and
outer contact
M4 0785-45003 AMK12A-1M4/21Z
AMK12A-1M4/90Z
AX 0786-97003 AMK12A-1AX/21Z
AMK12A-1AX/90Z
4*
02 0785-73003
Stiftkontakte
Male contacte
AMS11A-102/21Z
AMS11A-102/90Z Innenleiter und Außenleiter
crimpen
crimping inner and
outer contact
M4 0785-56003 AMS11A-1M4/21Z
AMS11A-1M4/90Z
AX 0786-98003 AMS11A-1AX/21Z
AMS11A-1AX/90Z
(2) Anwendungsbereich
Application Range
Mit den professionellen HFM Handwerkzeugen können Kabel gemäß Datenblatt sicher
abisoliert und gecrimpt werden.
By this professional HFM hand tool you can safely strip and crimp cables according to the
data sheet in one step.
Bitte beachten Sie den folgenden Anwendungsbereich:
Please note the following application range:
VORSERIE
PRE-SERIES
200
200
200
200

scale:
title:
drawing-no.:
ISO-Projektion Methode 1
series:
assembly instr.:
panel piercing:
crimp
insert:
cable:
PD_FB_01
general
tolerance
1234
A
B
C
D
E
F
A
B
C
D
E
F
1234
-METRIC-
AaBbCcDdEeFfGgHhIiJjKkLlMmNnOoPpQqRrSsTtUuVvWwXxYyZzÄäÖöÜüß1234567890
vertraulich / confidential
© ROSENBERGER HOCHFREQUENZTECHNIK GMBH & Co. KG or THIRD PARTY
The reproduction, distribution and utilization of this document as well as the communication
of its contents to others without express authorization by the owner or rights-holder is prohibited.
Offenders can be held liable. All rights reserved in the event of the grant of patent, utility model or design.
---
ISO 2768 ---
mH
1:2 (1:1) ---
---
---
---
---
Montageanleitung
Assembly Instruction
..
MA_AMW001-SET
sheet:
4
of: 16
remarks: .rev. change-no name date
100 18-v144 C_Ostermaier 24.01.2020
200 21-1614 K_Unterwiese 01.09.2021
appr. 08.09.2021 E_Preintner
check. 01.09.2021 M_Hellwig
drawn 16.09.2019 C_Ostermaier
date name
C
B
A
* Das 4. Werkzeug wird in dieser Bedienungsanleitung nicht explizit erklärt, da Werkzeug 4 dieselben Funktionen wie das Werkzeug 3
beinhaltet. Es ist lediglich für den Einsatz von Stiftkontakten zu verwenden.
*Tool No. 4 is not explained in this instruction manual, as tool no. 4 includes the same functions like tool no. 3. It is only for the application
of male contacts.
VORSERIE
PRE-SERIES

scale:
title:
drawing-no.:
ISO-Projektion Methode 1
series:
assembly instr.:
panel piercing:
crimp
insert:
cable:
PD_FB_01
general
tolerance
1234
A
B
C
D
E
F
A
B
C
D
E
F
1234
-METRIC-
AaBbCcDdEeFfGgHhIiJjKkLlMmNnOoPpQqRrSsTtUuVvWwXxYyZzÄäÖöÜüß1234567890
vertraulich / confidential
© ROSENBERGER HOCHFREQUENZTECHNIK GMBH & Co. KG or THIRD PARTY
The reproduction, distribution and utilization of this document as well as the communication
of its contents to others without express authorization by the owner or rights-holder is prohibited.
Offenders can be held liable. All rights reserved in the event of the grant of patent, utility model or design.
---
ISO 2768 ---
mH
--- ---
---
---
---
---
Bedienungsanleitung
Assembly Instruction
..
MA_AMW001-SET
sheet:
5
of: 16
remarks: .rev. change-no name date
100 18-v144 C_Ostermaier 24.01.2020
200 21-1614 K_Unterwiese 01.09.2021
appr. 08.09.2021 E_Preintner
check. 01.09.2021 M_Hellwig
drawn 16.09.2019 C_Ostermaier
date name
(3) Montageprozess
Assembly process
(3.1) Defekte Kontaktbaugruppe abschneiden, Teilabmanteln mit Werkzeug 1,
Länge prüfen mit Werkzeug 3
Cut off damaged contact assembly, partial stripping by tool 1, check length by tool 3

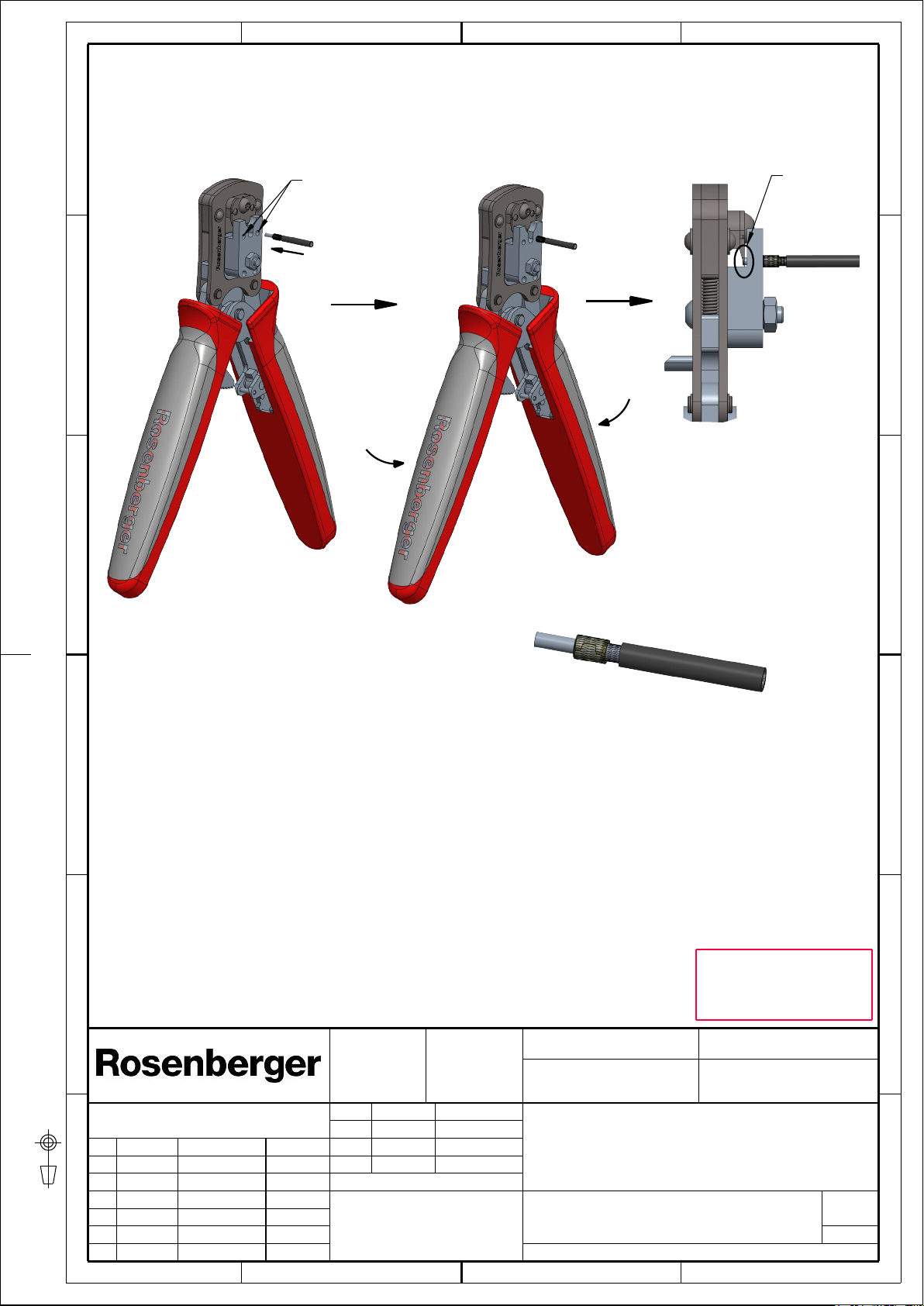

(3.1.1) Werkzeug 1 öffnen, Kabel in die Schneidöffnung legen. Werkzeug schließen,
um Leiter durchzutrennen.
Open tool 1, insert cable into cutting opening and close tool to cut wire to length.
(3.1.2) Zum Teilabmanteln das Kabel bis zum Anschlag in die mittlere Öffnung des
Werkzeuges einlegen.
For partial stripping insert cable into the central opening of the tool until stop.
Z
Z
2:1
VORSERIE
PRE-SERIES

scale:
title:
drawing-no.:
ISO-Projektion Methode 1
series:
assembly instr.:
panel piercing:
crimp
insert:
cable:
PD_FB_01
general
tolerance
1234
A
B
C
D
E
F
A
B
C
D
E
F
1234
-METRIC-
AaBbCcDdEeFfGgHhIiJjKkLlMmNnOoPpQqRrSsTtUuVvWwXxYyZzÄäÖöÜüß1234567890
vertraulich / confidential
© ROSENBERGER HOCHFREQUENZTECHNIK GMBH & Co. KG or THIRD PARTY
The reproduction, distribution and utilization of this document as well as the communication
of its contents to others without express authorization by the owner or rights-holder is prohibited.
Offenders can be held liable. All rights reserved in the event of the grant of patent, utility model or design.
---
ISO 2768 ---
mH
--- ---
---
---
---
---
Bedienungsanleitung
Assembly Instruction
..
MA_AMW001-SET
sheet:
6
of: 16
remarks: .rev. change-no name date
100 18-v144 C_Ostermaier 24.01.2020
200 21-1614 K_Unterwiese 01.09.2021
appr. 08.09.2021 E_Preintner
check. 01.09.2021 M_Hellwig
drawn 16.09.2019 C_Ostermaier
date name
(3.1.3) Zange schließen, um den Kabelmantel einzuschneiden.
Close the tool to cut the cable sheath.
(3.1.4) Kabel in Profilrichtung bewegen, damit der Mantel besser durchtrennt wird.
Move the cable up and down, so that the cable sheath will be cut through properly.
YY
2:1
VORSERIE
PRE-SERIES

scale:
title:
drawing-no.:
ISO-Projektion Methode 1
series:
assembly instr.:
panel piercing:
crimp
insert:
cable:
PD_FB_01
general
tolerance
1234
A
B
C
D
E
F
A
B
C
D
E
F
1234
-METRIC-
AaBbCcDdEeFfGgHhIiJjKkLlMmNnOoPpQqRrSsTtUuVvWwXxYyZzÄäÖöÜüß1234567890
vertraulich / confidential
© ROSENBERGER HOCHFREQUENZTECHNIK GMBH & Co. KG or THIRD PARTY
The reproduction, distribution and utilization of this document as well as the communication
of its contents to others without express authorization by the owner or rights-holder is prohibited.
Offenders can be held liable. All rights reserved in the event of the grant of patent, utility model or design.
L1
Preliminary cable sheath gap
Vorläufiger Kabelmantelspalt
---
ISO 2768 ---
mH
--- ---
---
---
---
---
Bedienungsanleitung
Assembly Instruction
..
MA_AMW001-SET
sheet:
7
of: 16
remarks: .rev. change-no name date
100 18-v144 C_Ostermaier 24.01.2020
200 21-1614 K_Unterwiese 01.09.2021
appr. 08.09.2021 E_Preintner
check. 01.09.2021 M_Hellwig
drawn 16.09.2019 C_Ostermaier
date name
(3.1.5) Kabelmantel wenige Millimeter nach hinten ziehen, bis ein kleiner Spalt
sichtbar ist.
Pull the cable sheath back a few millimetres until a small gap is visible.
(3.1.6) Der Mantelspalt benötigt für das anschließende Crimpen die korrekte Länge L1.
Mit Hilfe der Lehre in Werkzeug 3 kann der in Schritt 3.1.5 erzeugte Mantelschnitt
auf die korrekte Länge L1 vergrößert werden.
The cable sheath gap requires the correct length L1 for following crimping. Using
the gauge in tool 3, the shell cut produced in step 3.1.5 can be increased to the
correct length L1.
X
X
3:1
W
W
3:1
VORSERIE
PRE-SERIES

scale:
title:
drawing-no.:
ISO-Projektion Methode 1
series:
assembly instr.:
panel piercing:
crimp
insert:
cable:
PD_FB_01
general
tolerance
1234
A
B
C
D
E
F
A
B
C
D
E
F
1234
-METRIC-
AaBbCcDdEeFfGgHhIiJjKkLlMmNnOoPpQqRrSsTtUuVvWwXxYyZzÄäÖöÜüß1234567890
vertraulich / confidential
© ROSENBERGER HOCHFREQUENZTECHNIK GMBH & Co. KG or THIRD PARTY
The reproduction, distribution and utilization of this document as well as the communication
of its contents to others without express authorization by the owner or rights-holder is prohibited.
Offenders can be held liable. All rights reserved in the event of the grant of patent, utility model or design.
---
ISO 2768 ---
mH
--- ---
---
---
---
---
Bedienungsanleitung
Assembly Instruction
..
MA_AMW001-SET
sheet:
8
of: 16
remarks: .rev. change-no name date
100 18-v144 C_Ostermaier 24.01.2020
200 21-1614 K_Unterwiese 01.09.2021
appr. 08.09.2021 E_Preintner
check. 01.09.2021 M_Hellwig
drawn 16.09.2019 C_Ostermaier
date name
(3.2) Stützhülse crimpen mit Werkzeug 2
Crimping of the support sleeve by tool 2
(3.2.1) Federnde Kabelzentrierung komplett nach unten drücken, Stützhülse (symmetrisch)
mit der Öffnung nach oben in den Zwischenraum einlegen, auf Anschlag schieben und
federnde Kabelzentrierung loslassen, Stützhülse wird fixiert.
Push spring loaded cable centering down completely and insert support sleeve
(symmetrically) with opening showing upwards and push it to the back. Loosen cable
centering, support sleeve will be fixed.
(3.2.2) Kabel einlegen bis Kabelmantel an die federnde Kabelfixierung stößt.
Werkzeug schließen. Stützhülse wird auf Leitung gecrimpt.
Insert cabel until cable sheath gets in contact with the cable locator.
Close the tool. Support sleeve gets crimped to cable.
V
Federnde Kabelzentrierung
Spring loaded cable centering
V
1:1
Stützhülse
support sleeve
U
Stützhülse
support sleeve
U
2:1
Anschlagfläche
Locating surface
VORSERIE
PRE-SERIES

scale:
title:
drawing-no.:
ISO-Projektion Methode 1
series:
assembly instr.:
panel piercing:
crimp
insert:
cable:
PD_FB_01
general
tolerance
1234
A
B
C
D
E
F
A
B
C
D
E
F
1234
-METRIC-
AaBbCcDdEeFfGgHhIiJjKkLlMmNnOoPpQqRrSsTtUuVvWwXxYyZzÄäÖöÜüß1234567890
vertraulich / confidential
© ROSENBERGER HOCHFREQUENZTECHNIK GMBH & Co. KG or THIRD PARTY
The reproduction, distribution and utilization of this document as well as the communication
of its contents to others without express authorization by the owner or rights-holder is prohibited.
Offenders can be held liable. All rights reserved in the event of the grant of patent, utility model or design.
---
ISO 2768 ---
mH
--- ---
---
---
---
---
Bedienungsanleitung
Assembly Instruction
..
MA_AMW001-SET
sheet:
9
of: 16
remarks: .rev. change-no name date
100 18-v144 C_Ostermaier 24.01.2020
200 21-1614 K_Unterwiese 01.09.2021
appr. 08.09.2021 E_Preintner
check. 01.09.2021 M_Hellwig
drawn 16.09.2019 C_Ostermaier
date name
(3.2.3) Mit der Crimpung der Stützhülse wird zeitgleich der Nullschnitt des Leiters durchgeführt.
While crimping the support sleeve, the calibration cut takes place simultaneously.
(3.2.4) Korrekt gecrimpte Stützhülse:
Correctly crimped support sleeve:
(3.2.5) Rest des Kabelmantels entfernen.
Remove remaining cable sheath.
(3.2.6) Kabelgeflecht gleichmäßig über die
Stützhülse zurückschlagen. Darauf achten,
dass Abschirmung auf der Stützhülse
aufliegt.
Fold cable braid evenly back over support
sleeve. Please make sure that the shield
rests on support sleeve.
Crimpung
crimping
Nullschnitt
calibration cut
VORSERIE
PRE-SERIES

scale:
title:
drawing-no.:
ISO-Projektion Methode 1
series:
assembly instr.:
panel piercing:
crimp
insert:
cable:
PD_FB_01
general
tolerance
1234
A
B
C
D
E
F
A
B
C
D
E
F
1234
-METRIC-
AaBbCcDdEeFfGgHhIiJjKkLlMmNnOoPpQqRrSsTtUuVvWwXxYyZzÄäÖöÜüß1234567890
vertraulich / confidential
© ROSENBERGER HOCHFREQUENZTECHNIK GMBH & Co. KG or THIRD PARTY
The reproduction, distribution and utilization of this document as well as the communication
of its contents to others without express authorization by the owner or rights-holder is prohibited.
Offenders can be held liable. All rights reserved in the event of the grant of patent, utility model or design.
---
ISO 2768 ---
mH
--- ---
---
---
---
---
Bedienungsanleitung
Assembly Instruction
..
MA_AMW001-SET
sheet:
10
of: 16
remarks: .rev. change-no name date
100 18-v144 C_Ostermaier 24.01.2020
200 21-1614 K_Unterwiese 01.09.2021
appr. 08.09.2021 E_Preintner
check. 01.09.2021 M_Hellwig
drawn 16.09.2019 C_Ostermaier
date name
(3.2.7) Kabel in die Bohrung auf der Rückseite von Werkzeug 2 einlegen bis Stützhülse
anschlägt. Werkzeug schließen. Dadurch wird der Innenleiter auf Maß gekürzt.
Insert cable into the hole of the back of hand tool 2 until support sleeve hits the stop.
Close the tool. Hereby the inner conductor is cut to size.
(3.2.4) Auf Maß gekürzter Innenleiter:
Conductor cut to size:
Bohrungen
holes
Schnitt
cut
VORSERIE
PRE-SERIES

scale:
title:
drawing-no.:
ISO-Projektion Methode 1
series:
assembly instr.:
panel piercing:
crimp
insert:
cable:
PD_FB_01
general
tolerance
1234
A
B
C
D
E
F
A
B
C
D
E
F
1234
-METRIC-
AaBbCcDdEeFfGgHhIiJjKkLlMmNnOoPpQqRrSsTtUuVvWwXxYyZzÄäÖöÜüß1234567890
vertraulich / confidential
© ROSENBERGER HOCHFREQUENZTECHNIK GMBH & Co. KG or THIRD PARTY
The reproduction, distribution and utilization of this document as well as the communication
of its contents to others without express authorization by the owner or rights-holder is prohibited.
Offenders can be held liable. All rights reserved in the event of the grant of patent, utility model or design.
---
ISO 2768 ---
mH
--- ---
---
---
---
---
Bedienungsanleitung
Assembly Instruction
..
MA_AMW001-SET
sheet:
11
of: 16
remarks: .rev. change-no name date
100 18-v144 C_Ostermaier 24.01.2020
200 21-1614 K_Unterwiese 01.09.2021
appr. 08.09.2021 E_Preintner
check. 01.09.2021 M_Hellwig
drawn 16.09.2019 C_Ostermaier
date name
(3.3) Innenleiter mit Werkzeug 1 freilegen
Strip inner wire by tool 1
(3.3.1) Kabel bis zum Anschlag in die Öffnung schieben. Beweglicher
Anschlagstift wird herausgedrückt. Bei geschlossenem Verschluss (Messer) an
Messerentriegelung ziehen, um anschließend Kabel richtig zu positionieren.
Insert cable into the opening until stop. Indicator pin slides out. If the closure
is closed, pull the blade release at closure (blade) to be able to move the cable to the
final position.
Verschluss (Messer) muss geöffnet sein
Closure (blade) must be open
Messerentriegelung
blade release
T
S
T
1:1 S
1:1
Anschlagstift nicht herausgedrückt
Indicator pin not pushed out Anschlagstift herausgedrückt
Indicator pin pushed out
VORSERIE
PRE-SERIES

scale:
title:
drawing-no.:
ISO-Projektion Methode 1
series:
assembly instr.:
panel piercing:
crimp
insert:
cable:
PD_FB_01
general
tolerance
1234
A
B
C
D
E
F
A
B
C
D
E
F
1234
-METRIC-
AaBbCcDdEeFfGgHhIiJjKkLlMmNnOoPpQqRrSsTtUuVvWwXxYyZzÄäÖöÜüß1234567890
vertraulich / confidential
© ROSENBERGER HOCHFREQUENZTECHNIK GMBH & Co. KG or THIRD PARTY
The reproduction, distribution and utilization of this document as well as the communication
of its contents to others without express authorization by the owner or rights-holder is prohibited.
Offenders can be held liable. All rights reserved in the event of the grant of patent, utility model or design.
---
ISO 2768 ---
mH
--- ---
---
---
---
---
Bedienungsanleitung
Assembly Instruction
..
MA_AMW001-SET
sheet:
12
of: 16
remarks: .rev. change-no name date
100 18-v144 C_Ostermaier 24.01.2020
200 21-1614 K_Unterwiese 01.09.2021
appr. 08.09.2021 E_Preintner
check. 01.09.2021 M_Hellwig
drawn 16.09.2019 C_Ostermaier
date name
(3.3.2) Verschluss (Messer) nach unten drücken und einrasten. Kabel weiterhin gegen den
Anschlag drücken.
Press down the closure (blade) until it locks. Keep the cable pressed against the stop.
(3.3.3) Abisoliereinheit mehrfach drehen, um die Folie einzuschneiden.
Turn the stripping unit multiple times to cut-in the foil.
(3.3.4) An der Messerentriegelung ziehen. Verschluss (Messer) öffnet sich. Beweglichen
Anschlagsstift in Richtung des Werkzeuges drücken, damit Kabel herausgeschoben
wird. Achtung: eventuelle Abisolierreste können mit einem dünnen Stift durch die
integrierte Bohrung entfernt werden.
Pull at the blade release. Closure (Blade) opens. Push the indicator pin in direction
of the tool so that the cable slides out. Caution: possible stripping waste can be
removed by the help of a thin pin inserted into the hole.
RQ
R
1:1
Verschluss (Messer) geöffnet
Closure (blade) opened
Q
1:1
Verschluss (Messer) geschlossen
Closure (blade) closed
P
Abisoliereinheit
Stripping unit
P
1:1
ON
Anschlagstift
Indicator pin
Messerentriegelung
blade release
O
1:1
Bohrung um Abisolierreste zu entfernen
hole to remove stripping waste
N
1:1
VORSERIE
PRE-SERIES

scale:
title:
drawing-no.:
ISO-Projektion Methode 1
series:
assembly instr.:
panel piercing:
crimp
insert:
cable:
PD_FB_01
general
tolerance
1234
A
B
C
D
E
F
A
B
C
D
E
F
1234
-METRIC-
AaBbCcDdEeFfGgHhIiJjKkLlMmNnOoPpQqRrSsTtUuVvWwXxYyZzÄäÖöÜüß1234567890
vertraulich / confidential
© ROSENBERGER HOCHFREQUENZTECHNIK GMBH & Co. KG or THIRD PARTY
The reproduction, distribution and utilization of this document as well as the communication
of its contents to others without express authorization by the owner or rights-holder is prohibited.
Offenders can be held liable. All rights reserved in the event of the grant of patent, utility model or design.
---
ISO 2768 ---
mH
--- ---
---
---
---
---
Bedienungsanleitung
Assembly Instruction
..
MA_AMW001-SET
sheet:
13
of: 16
remarks: .rev. change-no name date
100 18-v144 C_Ostermaier 24.01.2020
200 21-1614 K_Unterwiese 01.09.2021
appr. 08.09.2021 E_Preintner
check. 01.09.2021 M_Hellwig
drawn 16.09.2019 C_Ostermaier
date name
(3.3.5) Eingeschnittene Folie abziehen.
Pull off cut foil.
(3.3.6) Kabel bis zum Anschlag in die rechte Öffnung einlegen. Werkzeug schließen.
Insert cable into the right opening until stop. Close the tool.
(3.3.7) Kabel aus dem geschlossenen Werkzeug gerade nach vorne herausziehen.
Pull out the cable straight forwards from the closed tool.
Sichtbarer Schnitt
visible cut
VORSERIE
PRE-SERIES

scale:
title:
drawing-no.:
ISO-Projektion Methode 1
series:
assembly instr.:
panel piercing:
crimp
insert:
cable:
PD_FB_01
general
tolerance
1234
A
B
C
D
E
F
A
B
C
D
E
F
1234
-METRIC-
AaBbCcDdEeFfGgHhIiJjKkLlMmNnOoPpQqRrSsTtUuVvWwXxYyZzÄäÖöÜüß1234567890
vertraulich / confidential
© ROSENBERGER HOCHFREQUENZTECHNIK GMBH & Co. KG or THIRD PARTY
The reproduction, distribution and utilization of this document as well as the communication
of its contents to others without express authorization by the owner or rights-holder is prohibited.
Offenders can be held liable. All rights reserved in the event of the grant of patent, utility model or design.
---
ISO 2768 ---
mH
--- ---
---
---
---
---
Bedienungsanleitung
Assembly Instruction
..
MA_AMW001-SET
sheet:
14
of: 16
remarks: .rev. change-no name date
100 18-v144 C_Ostermaier 24.01.2020
200 21-1614 K_Unterwiese 01.09.2021
appr. 08.09.2021 E_Preintner
check. 01.09.2021 M_Hellwig
drawn 16.09.2019 C_Ostermaier
date name
(3.4) Crimpen des Innenleiters mit Werkzeug 3
Crimping of the inner contact by tool 3
(3.4.1) Das Werkzeug muss geöffnet sein. Bolzen auf der Rückseite bis
zum Anschlag drücken um den Innenleiter in die Innenleiteraufnahme einlegen zu
können. Die Crimpöffnung muss nach oben gerichtet sein.
The tool needs to be open. Press the bolt on the rear side as far as it will go to insert
the inner contact into the inner contact holder. The crimp opening must face upwards.
Achtung! Um Beschädigungen an der Innenleiteraufnahme zu vermeiden,
darf das Werkzeug nicht geschlossen werden.
Attention! To avoid damage to the inner conductor holder, the tool must
not be closed.
(3.4.2) Bolzen loslassen und darauf achten, dass die Innenleiteraufnahme in die
Ausgangsposition zurückfedert. Distanzblech betätigen. Leitung einlegen, bis diese an
Distanzblech anstößt. Werkzeug schließen und anschließend öffnen, um Leitung mit
gecrimpten Innenleiter entnehmen zu können.
Release the bolt. Ensure that the inner contact holder is released back to the starting
position. Push the distance plate. Insert cable until it hits the distance plate. Close the
tool and then open it, to remove the cable with crimped inner contact.
Innenleiteraufnahme
inner contact holder
Innenleiter
Inner contact
M
M
2:1
Distanzblech
distance plate
VORSERIE
PRE-SERIES

scale:
title:
drawing-no.:
ISO-Projektion Methode 1
series:
assembly instr.:
panel piercing:
crimp
insert:
cable:
PD_FB_01
general
tolerance
1234
A
B
C
D
E
F
A
B
C
D
E
F
1234
-METRIC-
AaBbCcDdEeFfGgHhIiJjKkLlMmNnOoPpQqRrSsTtUuVvWwXxYyZzÄäÖöÜüß1234567890
vertraulich / confidential
© ROSENBERGER HOCHFREQUENZTECHNIK GMBH & Co. KG or THIRD PARTY
The reproduction, distribution and utilization of this document as well as the communication
of its contents to others without express authorization by the owner or rights-holder is prohibited.
Offenders can be held liable. All rights reserved in the event of the grant of patent, utility model or design.
---
ISO 2768 ---
mH
--- ---
---
---
---
---
Bedienungsanleitung
Assembly Instruction
..
MA_AMW001-SET
sheet:
15
of: 16
remarks: .rev. change-no name date
100 18-v144 C_Ostermaier 24.01.2020
200 21-1614 K_Unterwiese 01.09.2021
appr. 08.09.2021 E_Preintner
check. 01.09.2021 M_Hellwig
drawn 16.09.2019 C_Ostermaier
date name
(3.4.3) Das Werkzeug ist geöffnet. Außenleiter mit Crimpöffnung nach oben in
Positionierer einlegen.
The tool is open. Insert outer contact opening upwards in locator.
(3.4.4) Leitung mit gecrimptem Innenkontakt so weit in den Kuppler einschieben, bis Pin auf
der Rückseite des Positionierers sichtbar heraustritt.
Insert wire with crimped inner contact as far into the outer contact until the pin comes
out on the backside of the locator.
Pin sichtbar
Pin visible
Pin eingefahren
retracted pin
Außenleiter
outer contact
VORSERIE
PRE-SERIES

scale:
title:
drawing-no.:
ISO-Projektion Methode 1
series:
assembly instr.:
panel piercing:
crimp
insert:
cable:
PD_FB_01
general
tolerance
1234
A
B
C
D
E
F
A
B
C
D
E
F
1234
-METRIC-
AaBbCcDdEeFfGgHhIiJjKkLlMmNnOoPpQqRrSsTtUuVvWwXxYyZzÄäÖöÜüß1234567890
vertraulich / confidential
© ROSENBERGER HOCHFREQUENZTECHNIK GMBH & Co. KG or THIRD PARTY
The reproduction, distribution and utilization of this document as well as the communication
of its contents to others without express authorization by the owner or rights-holder is prohibited.
Offenders can be held liable. All rights reserved in the event of the grant of patent, utility model or design.
---
ISO 2768 ---
mH
--- ---
---
---
---
---
Bedienungsanleitung
Assembly Instruction
..
MA_AMW001-SET
sheet:
16
of: 16
remarks: .rev. change-no name date
100 18-v144 C_Ostermaier 24.01.2020
200 21-1614 K_Unterwiese 01.09.2021
appr. 08.09.2021 E_Preintner
check. 01.09.2021 M_Hellwig
drawn 16.09.2019 C_Ostermaier
date name
Zust. / Rev. Änderung / Change
200 Erweiterung der Tabelle um Kabelgruppe AX aller 4 Werkzeuge
extension of the table by cable group AX for all 4 tools
(3.4.5) Werkzeug schließen, Werkzeug öffnen, Kontakt entnehmen.
Close the tool, open the tool and remove the contact.
(3.4.6) Korrekt gecrimpter Kontakt:
Correctly crimped contact:
(3.4.6.1) Buchsenkontakt:
Female contact:
(3.4.6.2) Stiftkontakt:
male contact:
LL
2:1
VORSERIE
PRE-SERIES
