Royal Sovereign RAC-HV10BR User manual

Royal Sovereign International, Inc.
RAC-HV10BR
10" DUAL OSCILLATING FAN
Owner's Manual
Read and retain these instructions for future reference
For any customer support needs,
please choose the support tab on www.royalsovereign.com
www.royalsovereign.ca
Page en Français 12

10" DUAL OSCILLATING FAN
Model RAC-HV10BR
INTRODUCTION
Thank you for choosing Royal Sovereign to provide you and your family with all of the “Home
Comfort” requirements for your home, apartment or office. This 10" Dual Oscillating Fan can be
set-up in just minutes and can be easily moved from room to room. This manual will provide you
with valuable information necessary for the proper care and maintenance for your new 10" Dual
Oscillating Fan. Please take a few moments and read the instructions thoroughly.

RAC-HV10BR
3
Precautions 4
Operation 5
Control Panel and Remote Control 5
Parts 7
Replacing Battery (for Remote) 7
Cleaning and Maintenance 8
Instruction for Cleaning Fan Blade 9
Specifications 10
Warranty 10
Exclusion 11
Page en Français 12
CONTENTS

4
PRECAUTIONS FOR USE
Electrical Specifications and Power Cord
Check to ensure that the electrical service being used is adequate for the model you’ve chosen. The electrical rating of your
new fan is defined on the serial sticker on the unit. Please refer to the rating when checking electrical requirements to
ensure they meet the electrical codes of your location.
• Do not use this appliance if it malfunctions or is dropped or damaged in any manner.
• Do not use outdoors. Do not place on or near a hot gas, electric burner, a microwave, or a heated oven.
• To protect against fire, electric shock or injury, do not place cord, plug, or appliance in water or other liquid.
• The wrong use conflicting with the safeguards voids the customer of the right for warranty service.
• Do not modify any part of this product.
• Always place the fan on a stable, dry, level surface when operating.
• Do not insert any fingers, pencils or any other objects into the product or block the airflow in any way.
• Ensure that the power supply you use has an appropriate voltage rating.
• Do not use this unit with any extension cords or adapter plugs.
• If the cord or plug is damaged in any way, please call the Royal Sovereign Service Department
• Turn the unit off and unplug, when cleaning the heater or when the heater will not be used for an extended time period.
General Use

• Do not insert any objects into the fan.
• Do not pour water on the housing or control panel.
• Do not place heavy items or sit on the fan.
• Never pull or damage the power cord in any way.
• This appliance is not intended for use by persons (including children) with reduced mental capabilities, unless they have
been given supervision or instruction concerning the use of appliance by a person responsible for their safety.

RAC-HV10BR
5
OPERATION
Connecting the fan to an electrical outlet. The fan will 'beep' to indicate power. To Turn on the Fan use the fan control panel
or remote control.
CONTROL PANEL AND REMOTE CONTROL OPERATION

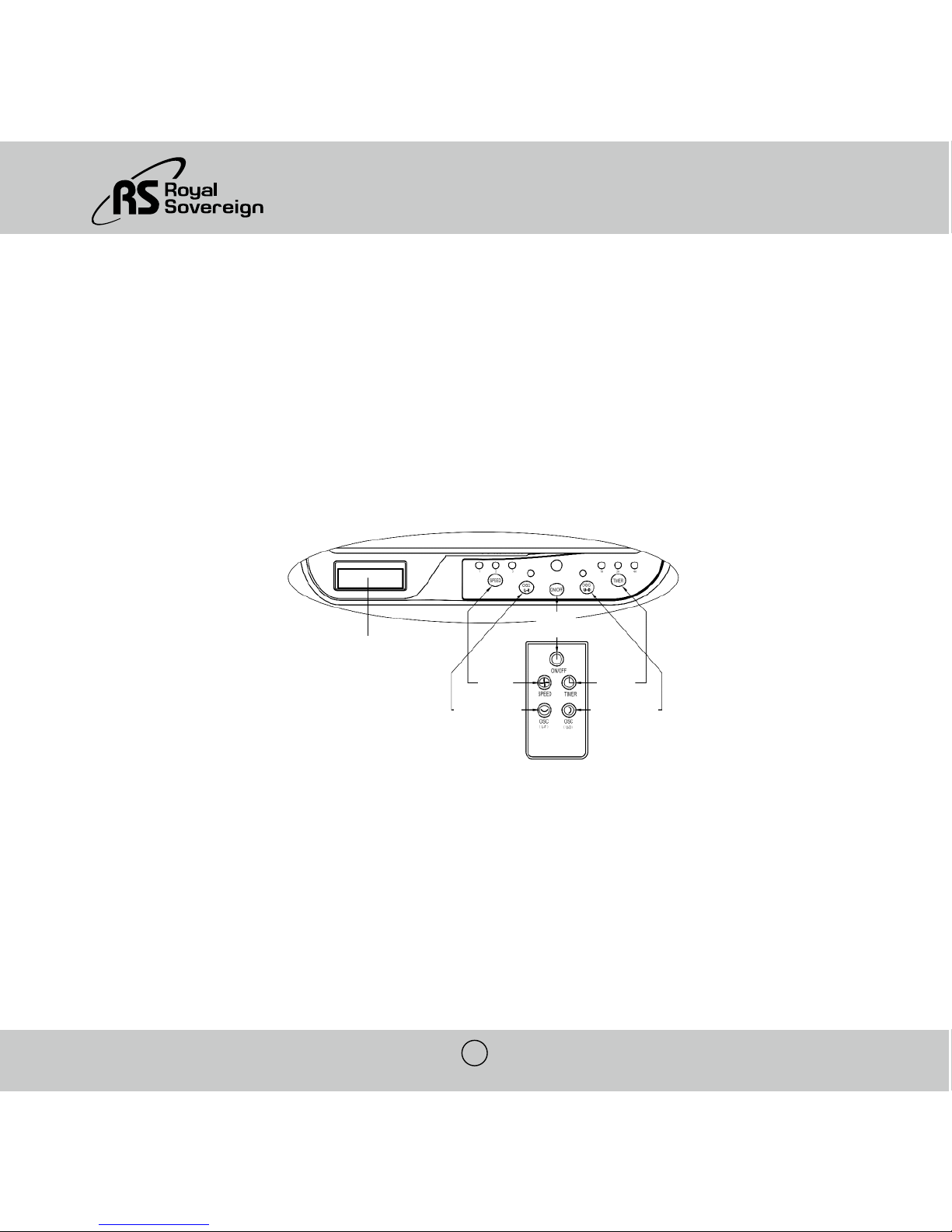

Refer to Figure 1 for operation of the fan utilizing either the remote control or control panel.
1. Power ON/OFF Button
•Used to Turn ON/OFF the fan.
2. Speed Button
• Used to adjust the fan speed from low to medium to high (Levels 1-3)
3. Timer Button
• Used to set the Timer feature. 1, 2 and 4 hour settings are available.
Figure 1
SPEED
Button
Remote Control ‘Pocket’
Left and Right
Osillation Button
TIMER
Button
Up and Down
Osillation Button
ON/OFF
Button

6

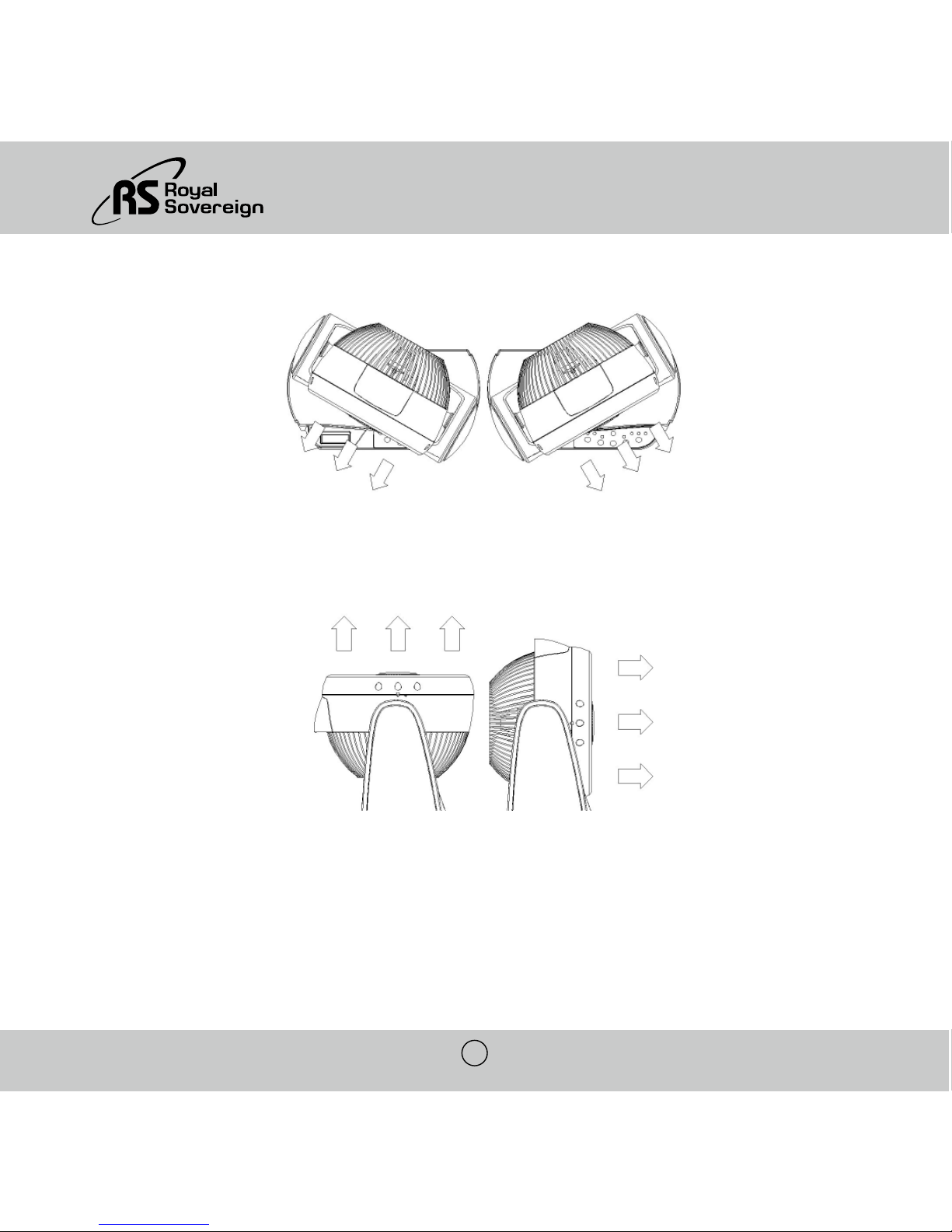

4. Osc (L R)
• Used to adjust the left-right Oscillation feature (up to 70°). Press again to 'freeze' the setting. (Figure 2)
5. OSC (U D) Button
• Used to adjust the up-down Oscillation feature (up to 90°). Press again to 'freeze' the setting. (Figure 3)

Figure 2
Figure 3

RAC-HV10BR
7
PARTS
①Control Panel
② Left Side Plate
③Decorating Ring
④Front Guard
⑤Base
⑥Right Side Plate
⑦Bottom Base
⑧Carry Handle
⑨Read Guard
⑩Power cord
REPLACING BATTERY (FOR REMOTE)
• Press the lock button on the battery buckle and pull ( Figure 5 ).
Figure 4
Figure 5
Font Side Back Side
Battery Buckle
Lock Button

8
• Insert replacement battery (Model CR2025)

CLEANING AND MAINTENANCE
• Always unplug the unit when cleaning your fan. Wipe the unit with a soft wet cloth. Don’t use solvents or abrasives.
• Allow sufficient drying time before operating again.
• To prevent damage, do not attempt to dismantle the fan with a sharp instrument
• We recommend that the fan be cleaned and packed in its original packaging and stored in a cool, dry place.
Figure 6
Positive Electrode
Negative Electrode

RAC-HV10BR
9

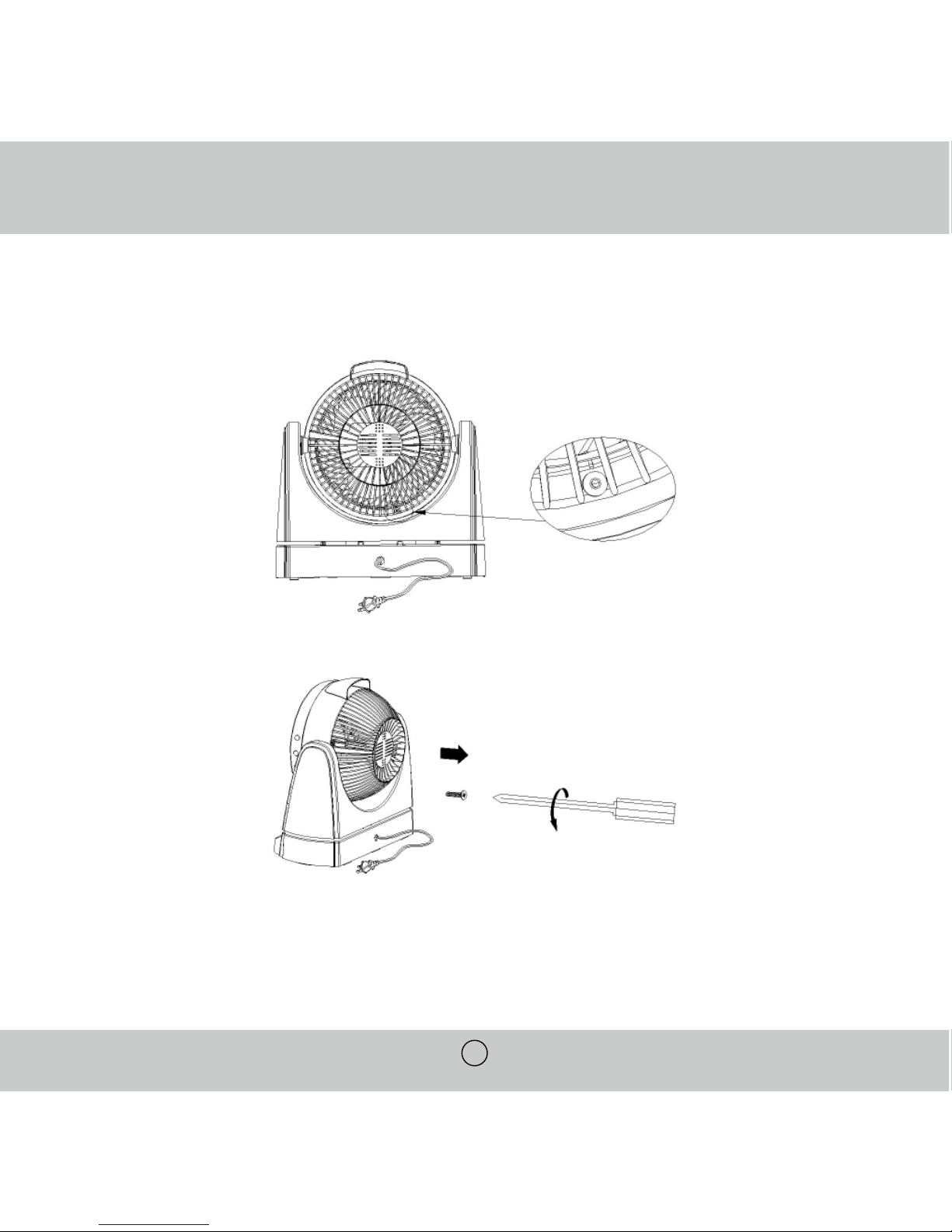

INSTRUCTION FOR CLEANING FAN BLADE
• Remove the screw located on the lower position of the rear guard ( Figure 7 , Figure 8 ).
Figure 7
Figure 8
Enlarged View

10

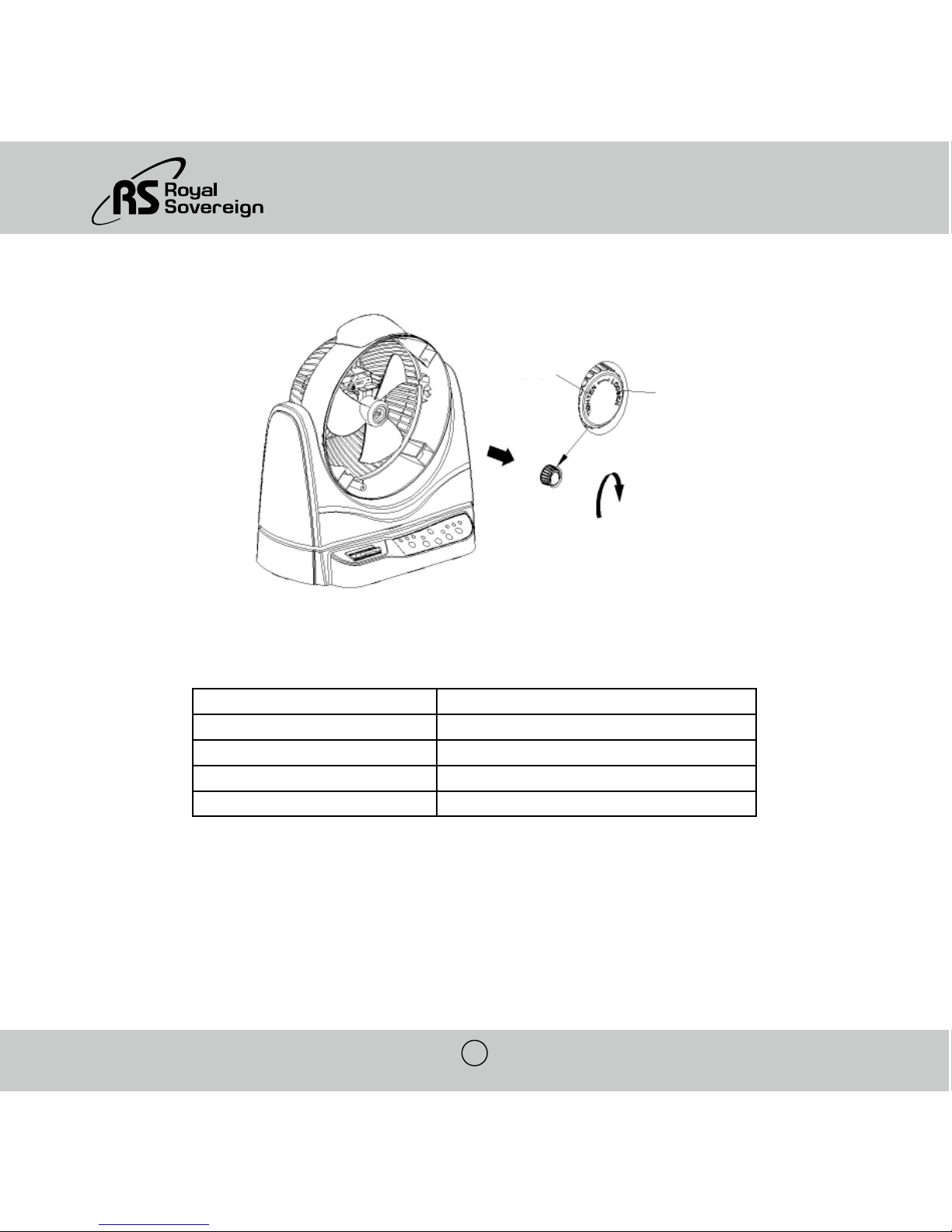

• Loosen the blade lock and remove the blade ( Figure 9 ) .
SPECIFICATIONS
Model RACHV-10BR
Voltage/Frequency 120 V/ 60 Hz
Input Power 35 W
Dimensions 17.5 x 33.5 x 24.3 cm (6.9 x 13.2 x 13.5")
Weight 2.7 kg (6 lbs)
WARANTY
Royal Sovereign warrants each fan to be free from defects in material and workmanship. Our obligation under this warranty
is limited to the repair or replacement, free of charge, when delivered to an authorized Royal Sovereign service center, of
any defective part(s) thereof, other than parts damaged in transit. This warranty is in effect to the original purchaser, for a
period of one year from the date of purchase and is not transferable. This warranty shall apply only if the fan is used in
accordance with the factory provided instructions which accompany it.
Enlarged View
Lock
Unlock
Figure 9

RAC-HV10BR
11
EXCLUSIONS
This warranty excludes and does not cover defects, malfunctions or failures of your Royal Sovereign Fan,
caused by repairs by unauthorized persons or service centers, mishandling, improper installation, modification
or unreasonable use including incorrect voltage, acts of God, or failure to provide reasonable and necessary
maintenance. This warranty is in lieu of any and all expressed warranties. In no event shall Royal Sovereign be
liable for consequential or incidental damages. This limitation would not apply if you live in a location that does
not permit the exclusion of limitation of incidental or consequential damages.
ROYAL SOVEREIGN INTERNATIONAL, INC.
2 Volvo Drive Rockleigh, NJ 07647 USA
TEL: [phone] FAX: [phone]
www.royalsovereign.com
RS CANADA INC.
5610 Timberlea Blvd, Mississauga Ontario L4W 4M6 CANADA
TEL: [phone] FAX: [phone]
www.royalsovereign.ca

Royal Sovereign International, Inc.
RAC-HV10BR
VENTILATEUR DOUBLE
OSCILLATION 10 PO
Guide de l'utilisateur
Veuillez lire et conserver ces instructions pour consultation future.
Pour obtenir de l'aide du service à la clientèle,
veuillez accéder à l'onglet correspondant au www.royalsovereign.com
www.royalsovereign.ca
Page en Français 12

VENTILATEUR DOUBLE OSCILLATION 10 PO
Modèle RAC-HV10BR
INTRODUCTION
Merci d'avoir choisi Royal Sovereign pour vous procurer, à vous et à votre famille, tout le confort
au foyer dont vous avez besoin dans votre maison, votre appartement ou votre bureau. Ce
ventilateur double oscillation de 10 po peut être installé en quelques minutes seulement et
déplacé aisément d'une pièce à l'autre. Le présent manuel contient des renseignements utiles
pour bien prendre soin de votre nouveau ventilateur double oscillation de 10 po. Veuillez prendre
un moment pour le lire entièrement.

14
Précautions 15
Fonctionnement 16
Fonctionnement du panneau de commande
et de la télécommande 16
Parties 18
Remplacement de la pile (de télécommande) 18
Nettoyage et entretien 19
 20
 21
Garantie 21
Exclusion 22
Page en Français 12
TABLE DES MATIÈRES

RAC-HV10BR
15
PRÉCAUTIONS À PRENDRE LORS DE L'UTILISATION

Vérifiez que l'alimentation électrique à utiliser est adaptée au modèle choisi. Les caractéristiques électriques nominales de
votre nouveau ventilateur sont indiquées sur l'autocollant du numéro de série de l'appareil. Veuillez tenir compte des
valeurs nominales en vérifiant les exigences électriques afin de respecter les codes de l'électricité locaux.
• N'utilisez pas l'appareil s'il est défectueux, s'il a chuté ou s'il est endommagé de quelconque façon.
• N'utilisez pas l'appareil à l'extérieur. N'installez pas l'appareil sur le dessus ou près d'un brûleur à gaz, brûleur électrique,
micro-ondes ou four chaud.
• Pour éviter les risques d'incendie, de chocs électriques et de blessures, ne placez pas le cordon, la prise ou l'appareil
dans l'eau ou un autre liquide.
• Toute utilisation qui enfreint les consignes de sécurité annule le droit du client au service dans le cadre de la garantie.
• Ne modifiez aucune partie de cet appareil.
• Faites toujours fonctionner le ventilateur sur une surface stable, sèche et nivelée.
• N'introduisez ni doigt, ni crayon ni autre objet dans l'appareil et n'obstruez d'aucune façon le débit d'air.
• Assurez-vous que l'alimentation électrique utilisée correspond à la tension nominale de l'appareil.
• N'utilisez pas cet appareil avec un cordon prolongateur ou un adaptateur de fiche.
• Si le cordon d'alimentation ou la prise sont endommagés de quelconque façon, veuillez communiquer avec le service à la
clientèle de Royal Sovereign.
• Désactivez et débranchez l'appareil avant le nettoyage ou lors de périodes d'inutilisation prolongées.
Utilisation générale

• N'introduisez aucun objet dans le ventilateur.
• Ne versez pas d'eau sur le boîtier ou sur le panneau de commande.
• Ne déposez pas d'articles lourds sur le ventilateur et ne vous assoyez pas sur celui-ci.
• Ne tirez jamais sur le cordon d'alimentation électrique et ne l'endommagez pas.
• Cet appareil n'est pas destiné à l'utilisation par des personnes (y compris les enfants) souffrant d'incapacité mentale qui
ne bénéficient d'aucune supervision ni directive de la part d'une personne chargée de leur sécurité.

16
FONCTIONNEMENT
Branchement du ventilateur sur une prise électrique. Le ventilateur émettra un bip pour indiquer la mise sous tension.
Utilisez le panneau de commande ou la télécommande pour mettre en marche le ventilateur.
FONCTIONNEMENT DU PANNEAU DE COMMANDE ET DE LA
TÉLÉCOMMANDE

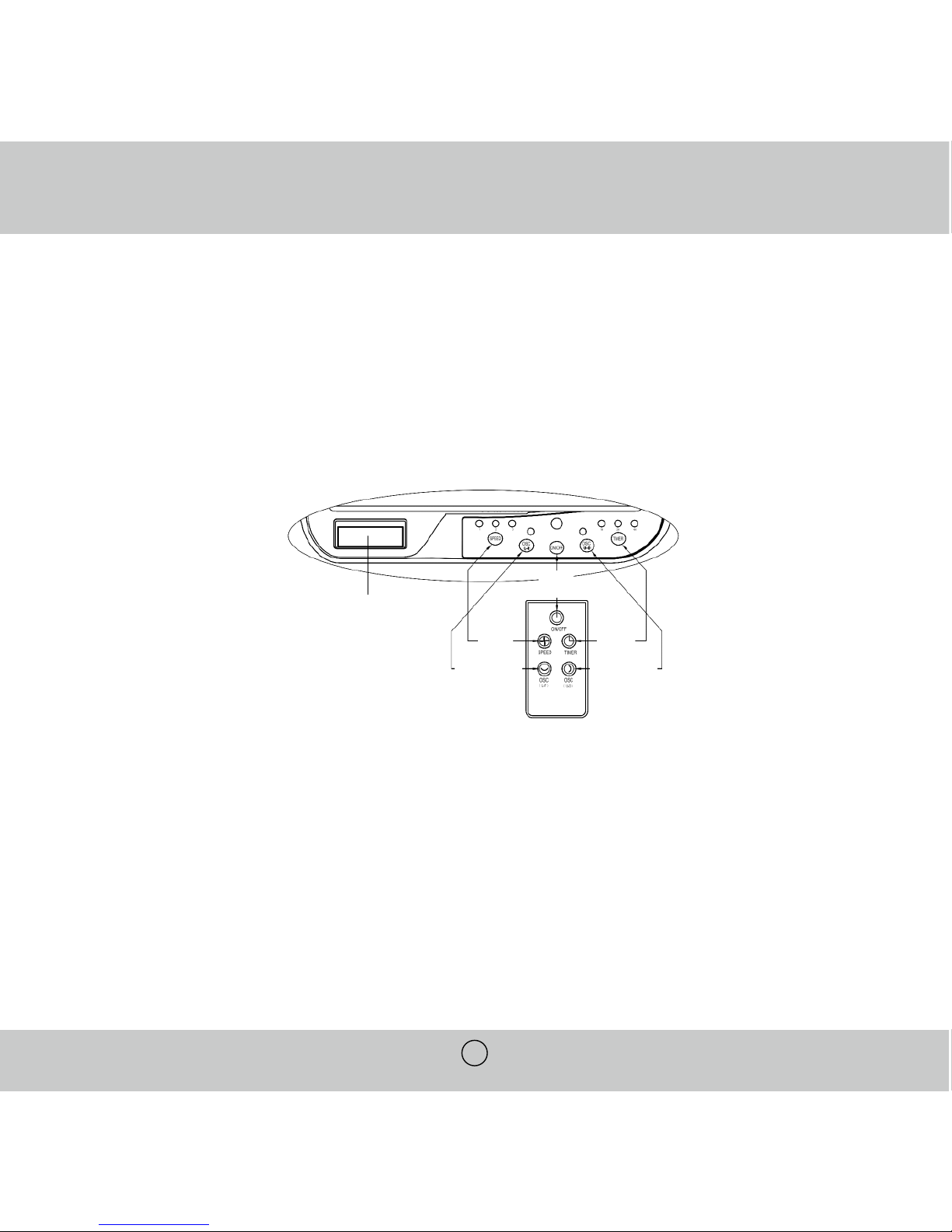

Reportez-vous à la figure 1 pour la commande du ventilateur à l'aide du panneau de commande ou de la télécommande.

• Permet de mettre en marche et d'arrêter le ventilateur.

• Permet de choisir les régimes bas, moyen et élevé du ventilateur (intensités 1 à 3).

• Permet de régler la fonction de minuterie. Les réglages sont de 1, 2 et 4 heures.
Figure 1
Touche
SPEED
Touche d'oscillation
gauche/droite
Touche
TIMER
Touche d'oscillation
vers le haut/le bas
Touche
ON/OFF
Porte-télécommande

RAC-HV10BR
17


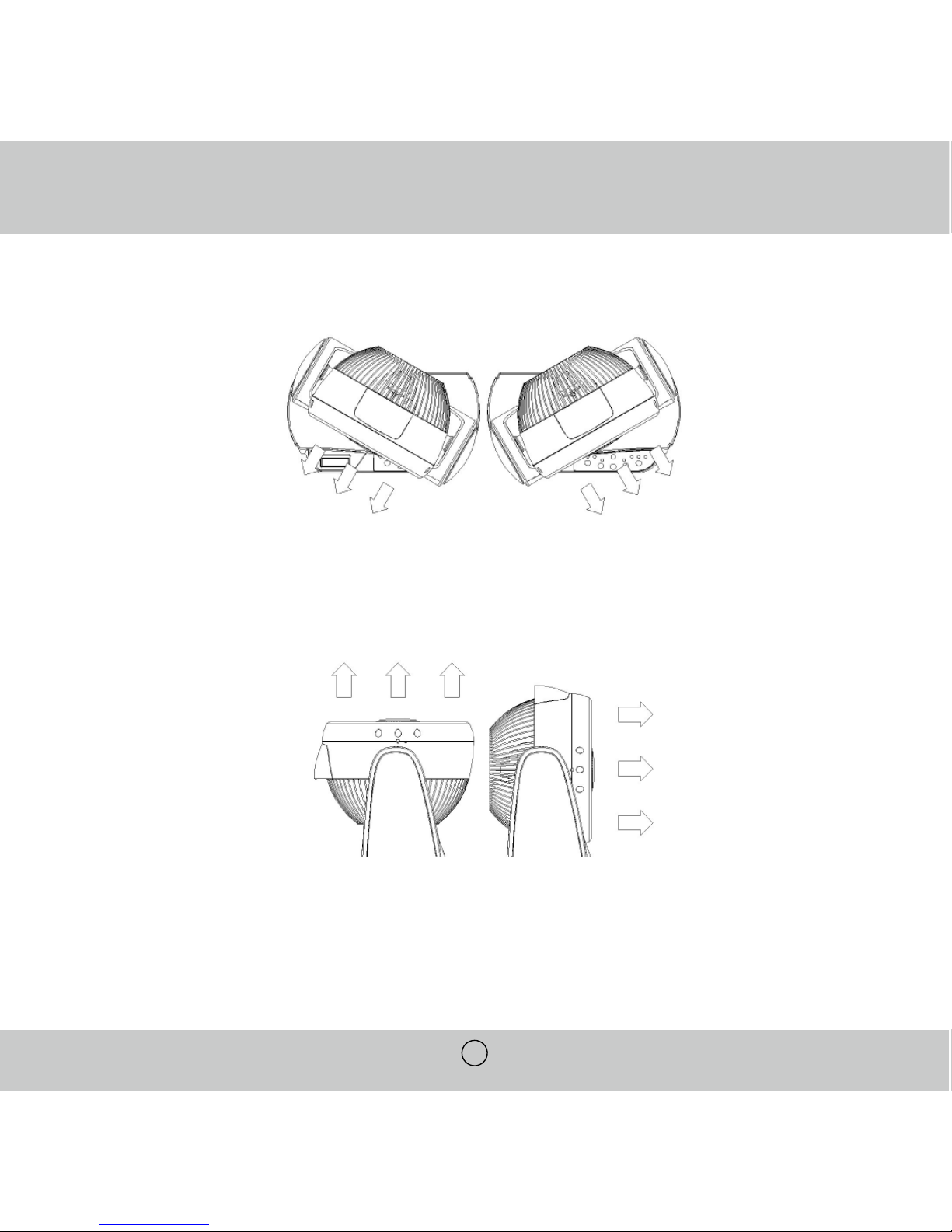

• Permet de régler la fonction d'oscillation gauche-droite (jusqu'à 70°). Pressez-la de nouveau pour « verrouiller » le
réglage (Figure 2).

• Permet de régler la fonction d'oscillation de haut en bas (jusqu'à 90°). Pressez-la de nouveau pour « verrouiller » le
réglage (Figure 3).

Figure 2
Figure 3

18
PARTIES
①Panneau de commande
②Plaque latérale gauche
③Anneau décoratif
④Écran avant
⑤Base
⑥Plaque latérale droite
⑦Base inférieure
⑧Poignée de transport
⑨Écran arrière
⑩Cordon d'alimentation
REMPLACEMENT DE LA PILE (DE TÉLÉCOMMANDE)
• Pressez le bouton de blocage de l'agrafe de la pile et tirez .(figure 5).
Figure 4
Figure 5
Face avant Face arrière
Agrafe de la pile
Bouton de blocage

RAC-HV10BR
19
• Introduisez la pile de remplacement (modèle CR2025).

NETTOYAGE ET ENTRETIEN
• Débranchez toujours le ventilateur avant de le nettoyer. Essuyez l'appareil à l'aide d'un linge doux humecté. N'utilisez ni solvants ni
abrasifs.
• Laissez l'appareil s'assécher avant de reprendre le fonctionnement.
• Pour éviter d'endommager l'appareil, ne tentez pas de le démonter à l'aide d'un objet pointu.
• Il est recommandé de nettoyer le ventilateur et de l'emballer, puis de le ranger dans un endroit frais et sec.
Figure 6
Électrode positive
Électrode négative

20
DIRECTIVES DE NETTOYAGE DE L'HÉLICE
• Retirez la vis située au bas de l'écran arrière (figure 7, figure 8).
Figure 7
Figure 8
Détail agrandi
