Ruris 5800R User manual

1
Motosapa RURIS 5800R
- instrucțiuni originale -
CUPRINS
1- Cuprins - pag: 1.
2- Introducere - pag: 2.
3- Protecția muncii - pag: 3.
4- Componența utilajului - pag: 4.
5- Caracteristici tehnice - pag: 5.
6- Perioada de rodaj - pag: 5.
7- Montarea - pag: 6.
8- Punerea în funcțiune - pag: 7.
9- Verificări de suprafață pentru situațiile în care utilajul nu
pornește - pag: 7.
10- Întreținerea- pag: 10.
11- Ambalarea și depozitarea - pag: 11.
12- Declarație de conformitate CE/EC - pag: 12-15.

2
Introducere
Motosapele RURIS sunt motosape dotate cu o transmisie prin lanț, ușor de întreținut, ca
dumneavoastră să vă puteți bucura de o exploatare ușoară.
Motosapele RURIS sunt recomandate pentru prelucrarea solurilor ușore din sere, solare,
soluri prelucrate în prealabil.
Motosapa cu lanț se folosește numai pentru soluri ușor de prelucrat, în special soluri
nisipoase.
Pentru a prelucra soluri mai dure si dificile vă rugăm să consultați familia noastră de
motosapatoare din catalogul RURIS.
Vămulțumim că ați ales produsele RURIS!
Informaţii şi suport clienţi:
Telefon: [phone]
E-mail: [email protected]

3

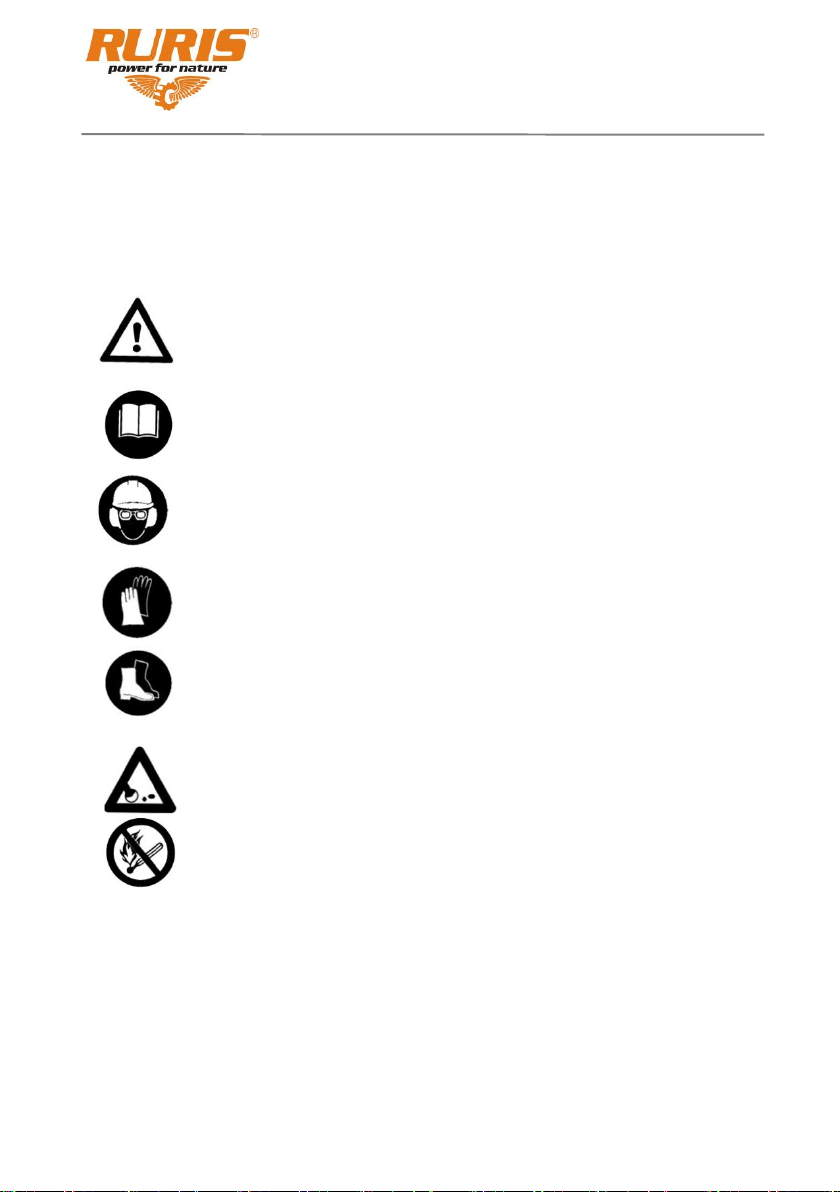

Protecția muncii
Atenționări:
Avertizare! Pericol!
Citiți manualul de instrucțiuni înainte de utilizarea acestor utilaje
Operatorul trebuie să poarte Echipament Personal de Protecție (PPE). Daca
mașina este în uz trebuie sa purtați ochelari de protecție împotriva obiectelor
proiectate în aer; trebuie purtate elemente de protecție a auzului cum ar fi casca
izolata acustic.
Utilizați protecție pentru mâini (mănuși).
Utilizați protecție pentru picioare.
Pericol: Elemente periculoase aruncate la impactul cu discul, cuțitele.
Păstrați la distanță de flacăra deschisă. Nu fumați. Nu vărsați carburant. Nu
alimentați în timp ce motorul funcționează sau este încins.

4
Componența motosapelor
Motosapa este compusă din următoarele elemente:
1. Maneta accelerație
2. Buton ON/OFF
3. Apărătoare freze
4. Freze
5. Roată
6. Motor
7. Demaror
8. Filtru aer
9. Toba
10. Suport coarne
11. Manetăinversor
12. Manetăambreiaj

5
Caracteristici tehnice
ATENȚIONARE:
▪Motosapa RURIS 5800R nu este livratăcu ulei în unitatea motor și carburant. Înainte
de punerea în funcțiune, verificați și completați cu ulei de motor, conform
instrucțiunilor din manual.
▪În baia de ulei a motorului exista ulei sub nivel, acesta fiind doar pentru conservare și
nu pentru funcționare
Model
RURIS 5800R
Greutate (cu cuţite)
70 kg
Motor
4 timpi
Producător motor
General Engine
Capacitate cilindrică
212 cmc
Putere maximă*
8 CP/6 kW
Putere netă*
7 CP/5.2 kW
RPM
Max 3600
Min 2000
Consum
395ml/kw/h
Combustibil
Benzină fără plumb
*NOTĂ: Puterea netă reprezintă puterea motorului cu filtru de aer și tobă de
eșapament.
Puterea maximă reprezintă puterea motorului fără filtru de aer și tobă de eșapament.
Folositi utilajul în scopul pentru care a fost conceput, și anume, cultivarea solului.
Orice altăutilizare ar putea fi periculoasăși ar dăuna echipamentului. Sănu se utilizeze
niciodatăpentru a cultiva un teren care conține roci, pietre, sârme și orice alte materiale dure.
Schimbați uleiul de motor la fiecare 25 ore de funcționare, iar la transmisie la fiecare 50
ore de funcționare.
Perioada de rodaj
Motosapa RURIS 5800R trebuie să funcționeze 5 ore în sarcină ușoară, apoi goliți tot uleiul din
baia de ulei a transmisiei și din baia de ulei a motorului. După aceea, alimentaţi atât baia de
ulei a transmisiei cu ulei Ruris G-Tronic sau un ulei de clasificare API: GL-4 ori superioara
acesteia, cât și baia de ulei a motorului cu ulei Ruris 4T Max sau un ulei de clasificare API: CI-
4/SL ori superioara acesteia.
La motosapa RURIS se va folosi benzina fără plumb.
Recomandat este ca înainte de utilizare, benzina să fie decantată și filtrată prin sită metalică.

6
Montarea
Înainte de montarea și punerea în funcțiune, trebuie să vă asigurați că motosapa este
corect asamblată, de respectarea prezentului manual, numai după aceea puteți trece la
punerea în funcțiune propriu-zisă.
Alimentarea cu ulei a motorului
Înainte de pornire a motorului, alimentați motorul cu ulei Ruris 4t Max sau un ulei de
clasificare API: CI-4/SL ori superioara acesteia.
Motosapa nu se livreaza cu ulei in motor.
Capacitate baie ulei motor 600ml
ATENȚIONARE:
- nu utilizați mersul înapoi pentru săpat sau transport pe o distanta mai mare de 10 m,
pentru o singură acționare.
Verificați dacă nivelul de ulei este corect, prin desfiletarea bușonului situat pe carterul
motor și observați dacă uleiul ajunge până la primul filet de sus, la partea superioară de
umplere. Verificarea se realizeazăavând motorul poziționat în plan orizontal.
Fig. 3
ATENȚIONARE:
Întotdeauna, înainte de fiecare pornire trageți ușor de cel mult 4 ori de sfoara demarorului
de la motor (butonul de pornire pe pozitia OFF) pentru ca uleiul să pătrundă în toate orificiile
cilindrilor, supapelor.
Nu încercați pornirea bruscă a motorului prin tragere directă a sforii demaror, riscați
griparea motorului, a supapelor, etc. sau avarierea gravă a acestuia.
Alimentarea cu combustibil
Folosiți combustibil de calitate din stații Peco autorizate.
Alimentați cu combustibil tip BENZINĂ FĂRĂ PLUMB de cea mai bună calitate, folosind o
pâlnie de metal, în spații deschise și departe de surse de foc sau scântei, care ar putea provoca
un incendiu.
ATENȚIONARE:
Nu alimentați pe sol sau în preajma plantelor, deoarece riscați deteriorarea mediului
înconjurător.

7
Alimentarea cu ulei a transmisiei
Capacitatea băii de ulei a transmisiei este de 1000 ml.
Folosiți ulei de transmisie Ruris G-Tronic sau un ulei de clasificare API: GL-4 ori
superioara acesteia.
Nivelul maxim de ulei al reductorului este la partea inferioară a orificiului de alimentare
situat pe partea dreaptă a reductorului. (Fig. 3.1)
Motosapa nu este livrată cu ulei în baia reductorului.
SCHIMBUL DE ULEI LA TRANSMISIE SE FACE LA FIECARE 50 ORE FUNCTIONARE.
A- Verificare nivel ulei.
B- Buson alimentare ulei.
C- Buson golire.
Fig. 3.1
Punerea în funcțiune
Este interzis mersul motorului la ralanti fără sarcină, mai mult de 5minute.
Motorul care echipează motosapa dumneavoastră are rodajul făcut în fabrică şi nu
necesită rodaj la ralanti.
Înainte de a pune în funcțiune motosapa trebuie să vă asigurați că următoarele condiții
sunt îndeplinite :

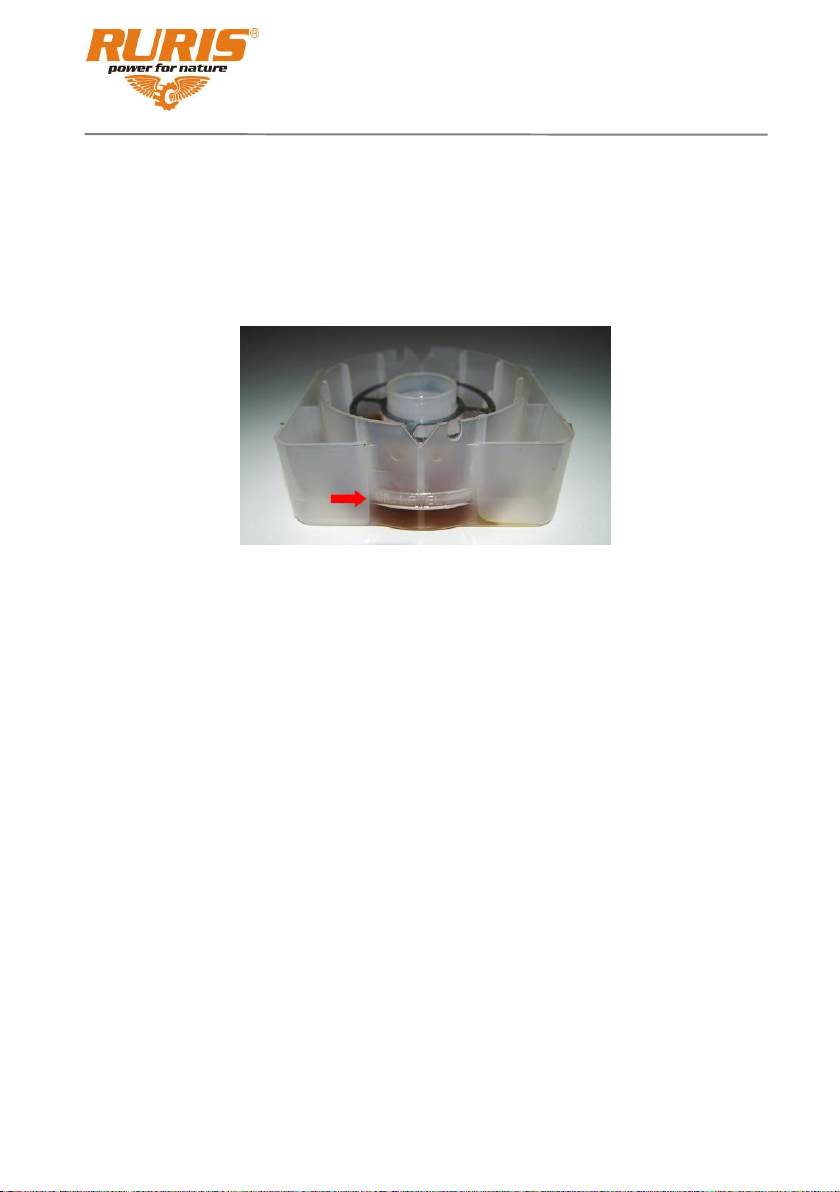

▪umpleți recipientul filtrului de aer cu ulei curat de motor, până la nivelul maxim indicat;
▪pe o rază de 5 metri de o parte și de alta a motosapei, nu sunt persoane sau obiecte
cu care aceasta ar putea intra în contact;
▪motosapa este așezată în poziție orizontală;
▪roata frontala este montată și ridicată față de sol
▪motorul are ulei în baie la nivel maxim.
▪cutia de viteze are uleiul la nivel maxim.
▪motorul are un minim de 500 ml benzină în rezervor;
▪cuțitele tăietoare sunt asigurate cu bolțurile de fixare sau se monteaza rotile de
transport,acestea sa fie asigurate cu bolturile de fixare si presiunea in anvelopa
cuprinsa intre 1,5-2 bar
▪toate șuruburile motosapei sunt strânse corespunzător;

8

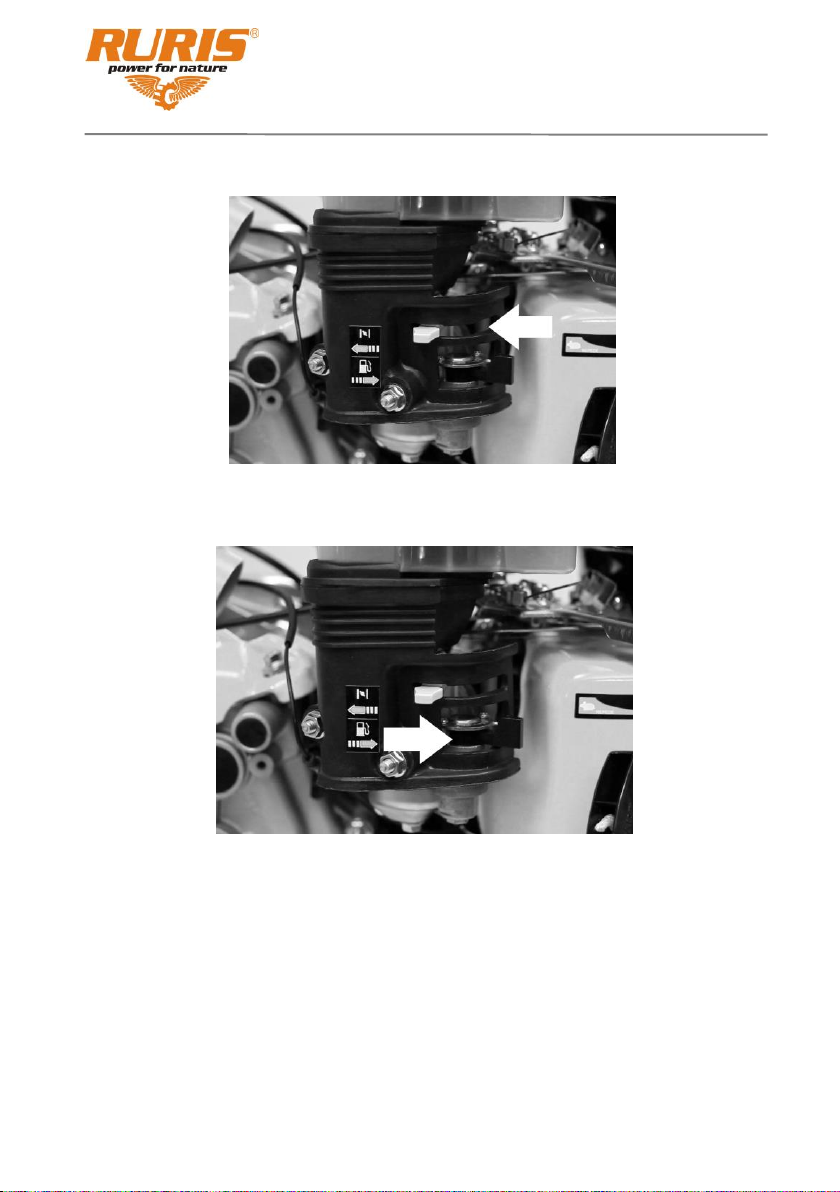

Pornirea motorului
▪comutați clapeta de șoc a motorului,
Fig. 4
- în sensul arătat în desen, comutați clapeta robinetului de benzină, în sensul arătat în Fig. 5;
Fig. 5
▪trageți de 4 ori ușor, la sfoara demaror a motorului, pentru a amorsa cu ulei toate
orificiile interne ale motorului;
▪acționați la maxim maneta de accelerație (în poziţia H),
▪puneti butonul PORNIT/OPRIT pe pozitia ON.

9
Fig. 6
▪trageți puternic la sfoara demaror de la motor; dupăpretensionarea acesteia (trageți
ușor pânăcând întâmpinați rezistența compresiei motorului)
▪în momentul porniri motorului, deplasați ușor până la capăt de cursă în sensul opus
clapeta de șoc, până când motorul funcționează „rotund”, adică nu are simptome de
oprire;
▪reduceți la jumătate de cursă accelerația motorului și cu mâna stângă acționați prin
strângere maneta de acționare a cuțitelor tăietoare și acestea vor începe săse
rotească.
ATENȚIONARE:
Eliberați maneta de acționare a cuțitelor tăietoare și acestea se vor opri.
În cazul în care auziți un zgomot continuu de patinaj la cuplare sau dacămotosapa nu se
deplasează, verificați încă o dată cablul de acționare al cuțitelor tăietoare, deoarece acesta a
fost reglat pe o cursă scurtă.
NOTĂ:
Cuplarea trebuie să se facă întotdeauna la turația maximă a motorului, deoarece, în caz
contrar, riscați deteriorarea curelei.
În acest moment puteți începe operația de săpat a solului.
Verificări necesare în cazul în care
motosapa nu pornește
▪verificați dacă uleiul în motor este la nivel, deoarece motorul care echipează moto-
sapa dumneavoastră poate fi dotat cu un senzor de ulei care întrerupe scânteia la
bujie în cazul în care acesta nu este la nivel maxim în motor;
▪verificați dacă robinetul de combustibil este deschis în poziția indicată;
▪verificați dacă aveți combustibil în rezervor și dacă este corespunzător (sănu fie alt
fel de combustibil decât cel indicat sau cu vechime mai mare de 2-3 săptămâni)
▪verificați dacămaneta de accelerație este acționată la maxim;

10
▪verificați dacăclapeta de șoc este acționată pe poziția închis;
▪verificați ca filtrul de aer să nu fie îmbâcsit cu impurități ;
▪schimbați bujia cu o bujie nouă.
Întreținerea
▪după fiecare utilizare curățați filtrul de aer și înlocuiți uleiul din camera filtrului, cu unul
curat, la fiecare 10 ore
▪după fiecare utilizare curățați cuțitele tăietoare și verificați-le
▪după fiecare utilizare ungeți cu vaselină axul pe care sunt fixate cuțitele tăietoare
▪la fiecare 60 minute opriți motorul si lăsați-l să se răcească circa 20 minute
▪reglați cablurile în cazul în care sesizați că cuțitele nu răspund la comenzi sau se
opresc în sarcină
▪schimb ulei transmisie/motor la fiecare 50/25 ore de funcţionare sau 6 luni
Montarea, demontarea curelei de antrenare a transmisiei
Aceasta se face după cum urmează:
▪demontarea capacului lateral al carcasei de protecție
▪demontarea efectiva a curelei
▪montarea noii curele de transmisie
▪montarea capacului de protecție
În cazul în care demontați întinzătorul curelei, aceasta va fi montată și aliniată, după noua
curea prin păstrarea poziției inițiale a bucșei de reglaj sau rotirea acesteia la 180 grade, astfel
aceasta va fi pe aceeași axă, protejând și nedeteriorând cureaua de transmisie.
NOTĂ:
Înlocuirea fuliilor se va face numai într-un service autorizat, deoarece acestea au strângeri
diferite a șuruburilor care le fixează.
În cazul în care după o perioada îndelungată de lucru, întinzătorul nu mai funcționează la
maxim, cureaua patinând în sarcină, se va efectua reglajul cablului de acționare.
Deplasarea
Atunci când doriți deplasarea motosapei pe distanțe scurte, montați întotdeauna roțile de
deplasare, pentru a evita posibilele accidente sau deteriorări ale motosapei.
Nu vă deplasați cu motosapa tractată pe roți sau remorcând alt utilaj, deoarece riscați
deteriorarea motorului, transmisiei, etc.
