1. INTRODUCERE
Stimate client!
Îți mulțumim pentru decizia de a cumpăra un produs RURIS și pentru încrederea
acordată companiei noastre! RURIS este pe piață din anul 1993 și în tot acest timp a
devenit un brand puternic, care și-a construit reputația prin respectarea promisiunilor,
dar și prin investițiile continue menite să vină în ajutorul clienților cu soluții fiabile,
eficiente și de calitate.
Suntem convinși că veți aprecia produsul nostru și vă veți bucura de performanțele sale
timp îndelungat. RURIS nu oferă clienților săi doar utilaje, ci soluții complete. Un
element important în relația cu clientul este consilierea atât înainte de vânzare, cât și
post vânzare, clienții RURIS având la dispoziție o întreagă rețea de magazine și puncte
service partenere.
Pentru a vă bucura de produsul cumpărat, vă rugăm să parcurgeți cu atenție manualul
de utilizare. Prin respectarea instrucțiunilor, o să aveți garanția unei utilizări
îndelungate.
Compania RURIS lucrează continuu pentru dezvoltarea produselor sale și de aceea își
rezervă dreptul de a modifica printre altele forma, înfățișarea și performanțele acestora,
fără a avea obligația de a comunica acest lucru în prealabil.
Vă mulțumim încă o dată că ați ales produsele RURIS!
Informaţii şi suport clienţi:
Telefon: [phone]
e-mail: [e-mail]

5
2. INSTRUCȚIUNI DE SIGURANȚĂ
2.1 ATENȚIONĂRI PE UTILAJ
Avertizare! Pericol!
Citiți manualul de instrucțiuni înainte de utilizarea acestor utilaje.
Operatorul trebuie să poarte Echipament Personal de Protecție (PPE). Dacă
mașina este în uz, trebuie să purtați ochelari de protecție împotriva
obiectelor proiectate în aer; trebuie purtate elemente de protecție a auzului
cum ar fi casca izolată acustic.
Nu deteriorați manualul. Pastrați-l pentru consultări ulterioare.
Pericol energie electrică.
Nu folosiți soluții inflamabile în apropierea utilajului.
Evitați contactul cu elementele în mișcare ale utilajului.
Evitați zonele cu temperaturi ridicate ale utilajului.
Nu porniți utilajul în spații închise.

6
3. PREZENTARE GENERALĂ A UTILAJULUI
Motosapa este compusă din următoarele elemente:

7
4. DATE TEHNICE
ATENȚIONARE:
Motosăpătoarea nu este livrată cu ulei în unitatea motor. Înainte de punerea în funcțiune,
verificați și completați cu ulei recomandat pentru motor, conform instrucțiunilor din
manual.
În baia de ulei a motorului există ulei sub nivel, acesta fiind doar pentru conservare și nu
pentru funcționare.
Specificații și
parametrii
Denumire produs
RURIS 732ACC
Motor General Engine
Benzină
Putere maximă
8.5 CP/6.3kw
Capacitate baie de ulei motor
0.6l
Capacitate baie de ulei
transmisie
2.2l
Greutate (cu cuțite rotative)
86 Kg
Dimensiuni (lungime, lățime,
înălțime) ambalaj
124cm x 105cm x 85cm
Consum
carburant
Cu cuțite
rotative
250ml/kwh
Suprafața
medie lucrată
Cuțite rotative
600-1000 m²/h
Adâncime de
lucru
Cuțite rotative
80-340 mm
Lățime de
lucru
Cultivator
rotativ
560-830 mm
Greutate de
lucru
Greutate
maximă de
încărcare
500 Kg
Transport
Viteză
5-10 Km/h
NOTA: Puterea maximă reprezintă puterea motorului, la banc, fără filtru de aer și toba
eșapament. Puterea netă reprezintă puterea motorului cu filtru de aer și toba de
eșapament.
Schimbați uleiul de motor la fiecare 25 ore de funcționare, iar la transmisie la
fiecare 50 ore de funcționare sau 6 luni.

8
5. MONTAJUL
Montajul video poate fi vizionat la adresa : https://www.ruris.ro/filme-montaj
Piese componente
Se montează coarnele pe pozitie, fixându-se cu maneta de strângere a coarnelor.

9
Se montează piciorul de susținere/ reglaj adâncime, fixându-se cu siguranța bolțului.
Se reglează tensiunea cablurilor pentru schimbătorul de viteze.

10
Se introduce bucșa și se cuplează cablul cu pârghia cutiei de viteze, fixându-l cu
siguranța bolțului.
Se cuplează cablul cutiei de viteze cu maneta, fixându-le cu bolțul și siguranța.
Se montează suportul spate al aripilor, fixându-l cu cele 2 șuruburi.

11
Se montează suporturile față ale aripilor.
Se asează aripile pe poziție și se fixează.

12
Se fixează cablul de masă pe suportul rezervorului.

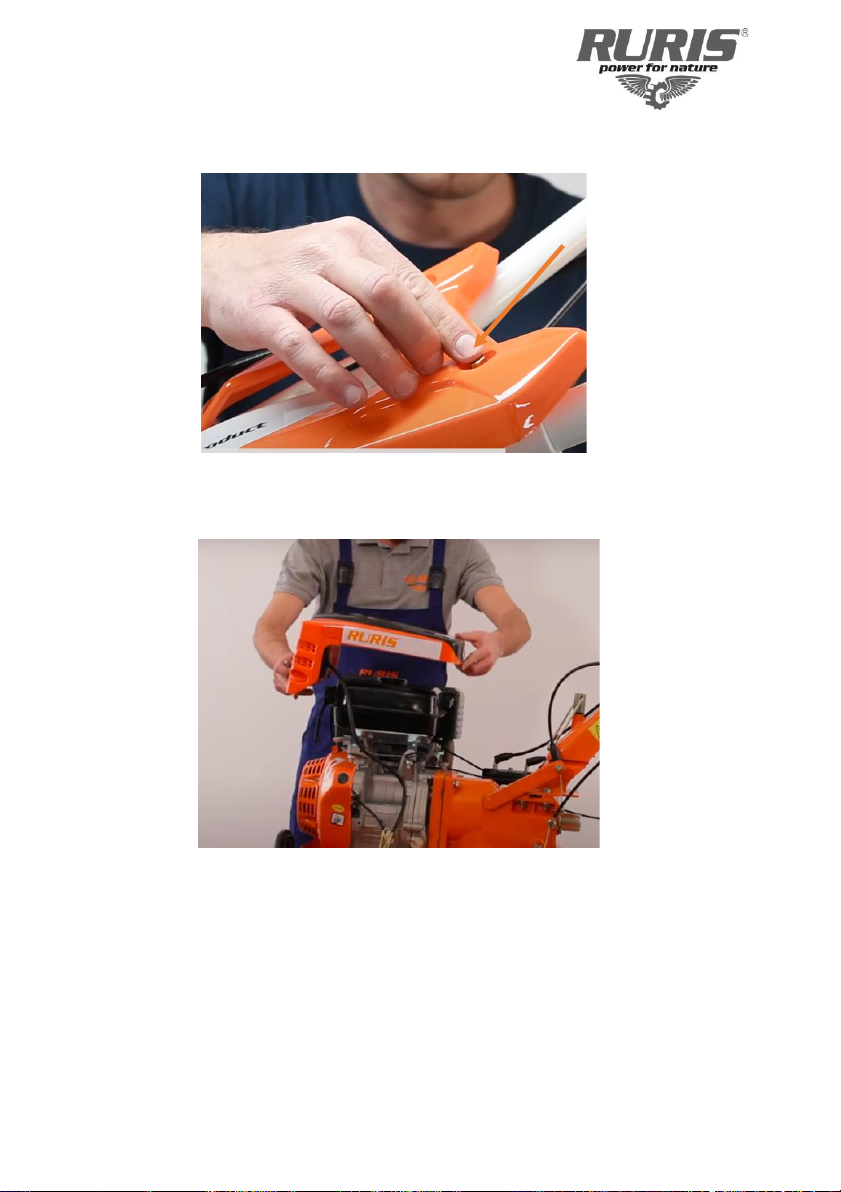

Se montează ornamentul coarnelor și se fixează în șuruburi.
Pentru montarea carenei este necesara deșurubarea bușonului.

13
Se conectează firul manetei de siguranță motor-stop și se fixează cablul de masă pe
suportul rezervorului.
Se conectează grupul de fire-far la motor și la butonul de comandă on-off.

14

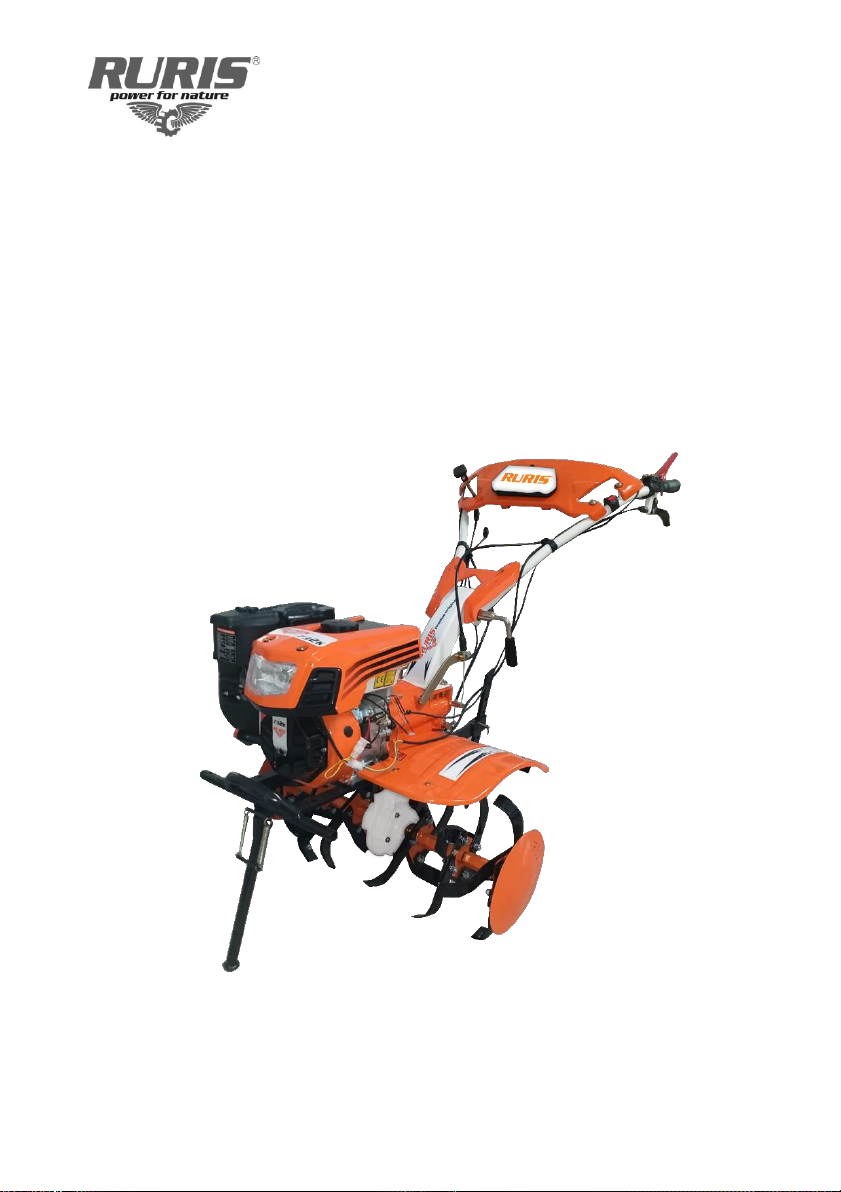

Utilajul montat complet.
Imaginile sunt cu caracter informativ, furnizorul își rezervă dreptul de a aduce
modificări structurale și functionale față de utilajul prezentat în acest manual.
6. ALIMENTAREA CU COMBUSTIBIL ȘI ULEI
6.1 ALIMENTAREA CU ULEI
Alimentarea cu ulei a motorului
Înainte de pornirea motorului, alimentați motorul cu ulei RURIS 4T-MAX sau un ulei de
clasificare API: CI-4/SL ori superioară acesteia.
Capacitate baie ulei motor 0,6L
Nivelul de ulei

15
Motosăpătoarea nu se livrează cu ulei în motor, reductor și la transmisie.
ATENȚIE! Înaintea fiecărei utilizări, se verifică nivelul de ulei din baia de ulei a motorului
(Fig. 4) și din ansamblu transmisiei (Fig. 5) și se completează să fie la nivel maxim.
Fig. 4 –Verificarea nivelului de ulei la motor
Fig. 5 –Verificarea nivelului de ulei al transmisiei
În cazul în care nu verificați nivelul de ulei (motor și transmisie) riscați distrugerea
motorului și a transmisiei.
Întotdeauna, înainte de fiecare pornire, trageți ușor de cel mult 4 ori de sfoara demarorului
de la motor (butonul de pornire pe poziția OFF) pentru ca uleiul să pătrundă în toate
orificiile cilindrilor, supapelor.
În caz contrar, dacă încercați pornirea bruscă a motorului prin tragere directă a sforii
demaror, riscați griparea motorului sau avarierea gravă a acestuia.
Alimentarea cu ulei a transmisiei

16
Capacitatea băii de ulei a transmisiei este de 2200 ml.
Folosiți ulei de transmisie RURIS G-Tronic sau un ulei de clasificare API: GL-4 ori
superioară acesteia. Nivelul maxim de ulei al reductorului este la partea inferioară a
orificiului de alimentare situat pe partea dreaptă a reductorului.
Motosăpătoarea nu este livrată cu ulei în baia reductorului.
SCHIMBUL DE ULEI LA TRANSMISIE SE FACE LA FIECARE 50 ORE
FUNCȚIONARE SAU 6 LUNI.
6.2 ALIMENTAREA CU COMBUSTIBIL
Folosiți combustibil de calitate din stații Peco autorizate.
Alimentați cu combustibil tip BENZINĂ FĂRĂ PLUMB de cea mai bună calitate, folosind
o pâlnie de metal, în spații deschise și departe de surse de foc sau scântei, care ar putea
provoca un incendiu.
ATENȚIE!
Nu alimentați pe sol sau în preajma plantelor, deoarece riscați deteriorarea mediului
înconjurător.
7. VERIFICĂRI PRE-OPERARE
1. Verificați dacă toate șuruburile sunt strânse și ajustați-le dacă este cazul.
2. Verificați fiecare mâner al ghidonului (maneta de accelerație, schimbătorul de
viteze și marșarier) pentru a verifica funcționalitatea lor. Dacă pozițiile
mânerelor sunt incorecte, reglați-le pentru a fi în pozițiile corespunzătoare.
3. Mutați schimbătorul de viteze în poziția neutră.
4. Completarea uleiului.
- Umpleți baia de ulei a motorului cu ulei de lubrifiere RURIS 4T- MAX.
- Așezați utilajul pe o suprafață plană în timp ce alimentați cu ulei de
transmisie în cutia de viteze.

17
- Pentru a verifica nivelul de ulei folosiți joja de ulei, uleiul trebuie să
fie la nivel maxim.
- Verificați scurgerile de ulei.
- Verificați paharul decantor al filtrului de aer.
- Adăugați ulei în filtrul de aer.
5. Curățați unitatea de praf si murdărie, în special filtrul de aer.
6. Nu este recomandat să folosiți utilajul dacă suprafata de lucru are o înclinație
mai mare de 10º.
8. PERIOADA DE RODAJ
Motosăpătoarea trebuie să funcționeze 5 ore în sarcină ușoară. După acestă perioadă,
faceți schimbul de ulei atât la transmisie cât și la motor. Alimentaţi apoi baia de ulei a
transmisiei cu ulei RURIS G-Tronic sau un ulei de clasificare API: GL-4 ori superioară
acesteia, cât și baia de ulei a motorului cu ulei RURIS 4T-MAX sau un ulei de clasificare
API: CI-4/SL ori superioară acesteia.
La motosăpătoare se va folosi benzină fără plumb. Recomandat este ca înainte de
utilizare, benzina să fie decantată și filtrată prin sită metalică.
9. PUNEREA ÎN FUNCȚIUNE
Înainte de a pune în funcțiune motosăpătoarea, trebuie să vă asigurați că următoarele
condiții sunt îndeplinite:
▪umpleți recipientul filtrului de aer cu ulei curat de motor, până la nivelul maxim
indicat;
▪pe o rază de 5 metri de o parte și de alta a motosăpătoarei, nu sunt persoane
sau obiecte cu care aceasta ar putea intra în contact;
▪motosăpătoarea este așezată în poziție orizontală;
▪roata frontală este montată și ridicată față de sol;

18
▪motorul are ulei în baie la nivel maxim;
▪cutia de viteze are uleiul la nivel maxim;
▪motorul are un minim de 500 ml benzină în rezervor;
▪cuțitele tăietoare sunt asigurate cu bolțurile de fixare sau, dacă se montează
roțile de transport, acestea sunt asigurate cu bolțurile de fixare, iar presiunea
în anvelopă este cuprinsă între 1,5-2 bari;
▪toate șuruburile motosăpătoarei sunt strânse corespunzător.
Pornirea motorului
▪poziționați clapeta de șoc în sensul indicat pentru pornirea la rece.
●pozitionați clapeta robinetului de benzină în sensul indicat.
▪trageți de 4 ori, ușor, la sfoara demaror, pentru a amorsa cu ulei toate orificiile
interne ale motorului

19
▪acționați la maxim maneta de accelerație (în poziţia H)
▪blocați maneta de motor-stop
▪poziționați schimbatorul de viteze in poziția neutră (0).
▪trageți constant și ferm la sfoara demaror de la motor, după pretensionare
acesteia (trageți ușor până întâmpinați rezistența compresiei motorului).
▪deplasați ușor până la capăt de cursă în sensul opus clapeta de șoc, până
când motorul funcționează la parametrii, adică nu are simptome de oprire.
▪cu mâna stângă strângeți la maxim maneta de ambreiaj.
▪poziționați schimbătorul în treapta dorită și cu mâna stângă eliberați treptat
mânerul ambreiajului și motosăpătoarea va cupla sistemul de transmisie.
Marșarierul (mersul înapoi)
●cu mâna stângă strângeți la maxim maneta de ambreiaj.
●cu mâna dreaptă trageți schimbătorul în poziție neutră. Apoi cu mâna dreaptă
apăsați maneta de cuplare marșarier situate pe cornul drept și cu mâna stângă
eliberați ușor maneta de ambreiaj.

20
ATENȚIONARE:
Actionați maneta ambreiajului și sistemul de transmisie se va decupla.
În cazul în care auziți un zgomot continuu de patinaj la cuplare, sau dacă motosapa nu
se deplasează, verificați încă o dată cablul de acționare al transmisiei, deoarece acesta
a fost reglat pe o cursă scurtă.
A nu se folosi în pantă cu înclinare mai mare de 12°.
NOTĂ:
În acest moment puteți începe operația de săpat a solului.
10. SIMPTOMATICĂ PROBLEME PORNIRE
▪verificați dacă uleiul în motor este la nivel, deoarece motorul care echipează
motosăpătoarea dumneavoastră poate fi dotat cu un senzor de ulei care
întrerupe scânteia la bujie în cazul în care acesta nu este la nivel maxim în
motor
▪verificați dacă robinetul de combustibil este deschis în poziția indicată
▪verificați dacă aveți combustibil în rezervor și dacă este corespunzator (nu
trebuie să fie alt fel de combustibil decât cel indicat sau cu vechime mai mare
de 1-2 săptămâni)
▪verificați dacă maneta de accelerație este acționată la maxim
▪verificați dacă clapeta de șoc este acționată pe poziția închis
▪verificați dacă filtrul de aer nu este îmbâcsit cu impurități
▪schimbati bujia cu o bujie nouă.
11. ÎNTREȚINEREA
▪după fiecare utilizare curățați filtrul de aer și înlocuiți uleiul din camera filtrului,
cu unul curat, la nevoie, sau odata cu înlocuirea uleiului din motor.
