Ruris 7500ACC User manual

MOTOSAPĂ
SEMIPROFESIONALĂ
RURIS 7500ACC

CUPRINS
1. Introducere 4
2. Instrucțiuni de siguranță 5
2.1 Atenționări pe utilaj 5
3. Prezentare generală a utilajului 6
4. Date tehnice 6
5. Montajul 7
6. Alimentarea cu combustibil și ulei 14
6.1 Alimentarea cu ulei 14
6.2 Alimentarea cu combustibil 16
7. Verificări pre-operare 16
8. Perioada de rodaj 17
9. Punerea în funcțiune 17
10. Simptomatică probleme pornire 20
11. Întreținere 20
12. Ambalarea și depozitarea utilajului 21
12.1 Ambalarea 21
12.2 Depozitarea 22
13. Accesorii compatibile cu utilajul 23
14. Cuplarea accesoriilor 25
14.1 Cuplare plug 25

3
14.2 Cuplare dispozitiv de scos cartofi 26
14.3 Cuplare cultivator 27
14.4 Cuplare rariță reglabilă 28
14.5 Cuplare remorcă 29
14.6 Cuplare pompa de apă 30
14.7 Cuplare semanatoare pe 3 randuri TS3 31
14.8 Cuplare semănătoare precizie înalta PTS2 32
14.9 Cuplare lama de zăpadă 33
15. Cuplare suport reglaj adâncime si plug de Îngropat 34
15.1 Sistem de cosit CRT 35
16. Declarații de conformitate 36

4
1. INTRODUCERE
Stimate client!
Îți mulțumim pentru decizia de a cumpăra un produs RURIS și pentru încrederea acordată
companiei noastre! RURIS este pe piață din anul 1993 și în tot acest timp a devenit un
brand puternic, care și-a construit reputația prin respectarea promisiunilor, dar și prin
investițiile continue menite să vină în ajutorul clienților cu soluții fiabile, eficiente și de
calitate.
Suntem convinși că veți aprecia produsul nostru și vă veți bucura de performanțele sale
timp îndelungat. RURIS nu oferă clienților săi doar utilaje, ci soluții complete. Un element
important în relația cu clientul este consilierea atât înainte de vânzare, cât și post
vânzare, clienții RURIS având la dispoziție o întreagă rețea de magazine și puncte
service partenere.
Pentru a vă bucura de produsul cumpărat, vă rugăm să parcurgeți cu atenție manualul
de utilizare. Prin respectarea instrucțiunilor, o să aveți garanția unei utilizări îndelungate.
Compania RURIS lucrează continuu pentru dezvoltarea produselor sale și de aceea își
rezervă dreptul de a modifica printre altele forma, înfățișarea și performanțele acestora,
fără a avea obligația de a comunica acest lucru în prealabil.
Vă mulțumim încă o dată că ați ales produsele RURIS!
Informaţii şi suport clienţi:
Telefon: [phone]
e-mail: [e-mail]

5
2. INSTRUCȚIUNI DE SIGURANȚĂ
2.1 ATENȚIONĂRI PE UTILAJ
Avertizare! Pericol!
Citiți manualul de instrucțiuni înainte de utilizarea acestor utilaje.
Operatorul trebuie să poarte Echipament Personal de Protecție (PPE). Dacă
mașina este în uz, trebuie să purtați ochelari de protecție împotriva
obiectelor proiectate în aer; trebuie purtate elemente de protecție a auzului
cum ar fi casca izolată acustic.
Nu deteriorați manualul. Pastrați-l pentru consultări ulterioare.
Pericol energie electrică.
Nu folosiți soluții inflamabile în apropierea utilajului.
Evitați contactul cu elementele în mișcare ale utilajului.
Evitați zonele cu temperaturi ridicate ale utilajului.
Nu porniți utilajul în spații închise.

6
3. PREZENTARE GENERALĂ A UTILAJULUI
Motosapa este compusă din următoarele elemente:
1 -Manetă accelerație 2 – Buton motor ON/OFF
3 –Far led 4 –Motor 5 –Roată față 6 – Transmisie
7- Ansamblu freză 8 – Demaror 9 –Sabot adâncime 10- Filtru aer
11- Suport coarne 12 –Manetă cuplare ambreiaj

7
ATENȚIONARE:
Motosapa nu este livrată cu ulei în unitatea motor. Înainte de punerea în funcțiune,
verificați și completați cu ulei recomandat pentru motor, conform instrucțiunilor din
manual.
În baia de ulei a motorului există ulei sub nivel, acesta fiind doar pentru conservare și nu
pentru funcționare.
Model
RURIS 7500 ACC
Greutate (cu cuţite)
80 kg
Motor
4 timpi
Producător motor
General Engine
Capacitate cilindrică
208 cmc
Putere
7 CP/5.2 kW
RPM
Max 3600
Min 2000
Consum litri/h
250 ml/kwh
Combustibil
Benzină fără plumb
Folosiți utilajul în scopul pentru care a fost conceput, și anume, prelucrarea solului. Orice
altă utilizare ar putea fi periculoasă și ar putea dăuna echipamentului. A nu se utiliza
pentru a cultiva un teren care conține roci, pietre, sârme sau orice alte materiale dure.
Schimbați uleiul de motor la fiecare 25 ore de funcționare, iar la transmisie la
fiecare 50 ore de funcționare sau 6 luni.
5. MONTAJUL

8
Montajul video poate fi vizionat la adresa : https://www.ruris.ro/filme-montaj
Piese componente
Montați suportul față si suporturile aripilor stânga / dreapta.

9
Montați roata față și asigurați cu șurub + bolț

10
Montați coarnele și fixați-le cu maneta de strângere mâner. ( în funcție de modelul de
coarne)
Montați suportul din spate al aripilor.

11
Montați airpile de protecție.

12
Schimbatorul de viteze se montează și se blochează cu ajutorul bolțului – siguranței.
Pentru a realiza acest lucru este necesară demontarea fuliei.

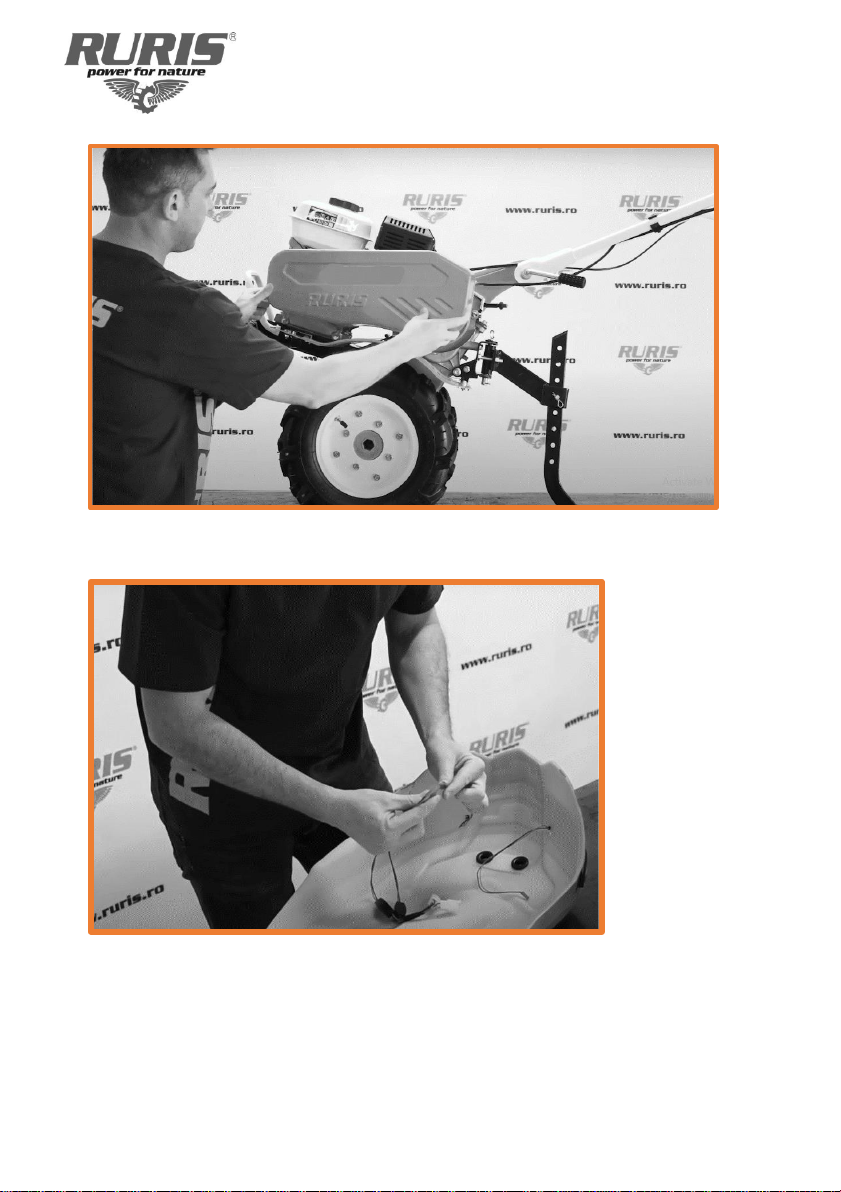

Monatați protecția curelelor și fixați-o cu șuruburi.

13
Se mufează firele LED-urilor

14

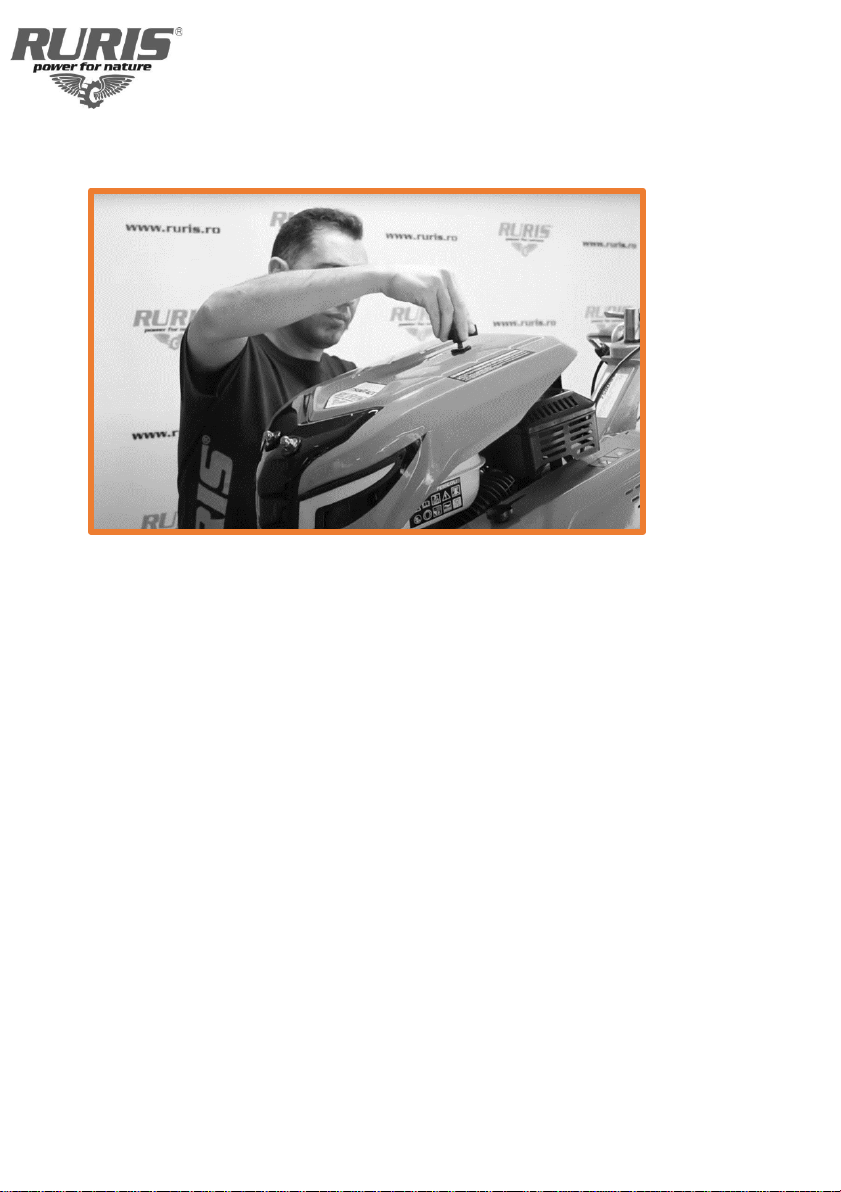

Se fixează capota in cele 3 șuruburi de prindere.
Imaginile sunt cu caracter informativ, furnizorul își rezervă dreptul de a aduce
modificări structurale și functionale față de utilajul prezentat în acest manual.
6. ALIMENTAREA CU COMBUSTIBIL ȘI ULEI
6.1 ALIMENTAREA CU ULEI
Alimentarea cu ulei a motorului
Înainte de pornirea motorului, alimentați motorul cu ulei RURIS 4T-MAX sau un ulei de
clasificare API: CI-4/SL ori superioara acesteia.
Motosapa nu se livreaza cu ulei în motor.
Capacitate baie ulei motor 0,6L

15
ATENȚIONARE:
- Nu utilizați mersul înapoi pentru săpat sau transport pe o distanță mai lungă de 10m,
pentru o singură acționare.
- Verificați dacă nivelul de ulei este corect, prin desfiletarea bușonului (joja de ulei) situat
pe carterul motor și observați dacă uleiul ajunge până la primul filet de sus, la partea
superioară de umplere. Verificarea se realizează având motorul poziționat în plan
orizontal.
ATENȚIONARE:
Întotdeauna, înainte de fiecare pornire trageți ușor de cel mult 4 ori de sfoara demarorului
de la motor (butonul de pornire pe pozitia OFF) pentru ca uleiul să pătrundă în toate
orificiile cilindrilor, supapelor.
În caz contrar, dacă încercați pornirea bruscă a motorului prin tragere directă a sforii
demaror, riscați griparea motorului sau avarierea gravă a acestuia.
Alimentarea cu ulei a transmisiei
Capacitatea băii de ulei a transmisiei este de 1500 ml.
Folosiți ulei de transmisie RURIS G-Tronic sau un ulei de clasificare API: GL-4 ori
superioară acesteia. Nivelul maxim de ulei al reductorului este la partea inferioară a
orificiului de alimentare situat pe partea dreaptă a reductorului.

16
Motosapa nu este livrată cu ulei în baia reductorului.
SCHIMBUL DE ULEI LA TRANSMISIE SE FACE LA FIECARE 50 ORE
FUNCȚIONARE
6.2 ALIMENTAREA CU COMBUSTIBIL
Folosiți combustibil de calitate din stații Peco autorizate.
Alimentați cu combustibil tip BENZINĂ FĂRĂ PLUMB de cea mai bună calitate, folosind
o pâlnie de metal, în spații deschise și departe de surse de foc sau scântei, care ar putea
provoca un incendiu.
ATENȚIONARE:
Nu alimentați pe sol sau în preajma plantelor, deoarece riscați deteriorarea mediului
înconjurător.
7. VERIFICĂRI PRE-OPERARE
1. Verificați dacă toate șuruburile sunt strânse și ajustați-le dacă este cazul.
2. Verificați fiecare mâner al ghidonului (maneta de accelerație, schimbătorul de
viteze și marșarier) pentru a verifica funcționalitatea lor. Dacă pozițiile
mânerelor sunt incorecte, reglați-le pentru a fi în pozițiile corespunzătoare.
3. Mutați schimbătorul de viteze în poziția neutră.
4. Completarea uleiului.
- Umpleți baia de ulei a motorului cu ulei de lubrifiere RURIS 4T- MAX.
- Așezați utilajul pe o suprafață plană în timp ce alimentați cu ulei de
transmisie în cutia de viteze.
- Pentru a verifica nivelul de ulei folosiți joja de ulei, uleiul trebuie să
fie la nivel maxim.
- Verificați scurgerile de ulei.
- Adăugați ulei în filtrul de aer .
5. Curățați unitatea de praf si murdărie, în special filtrul de aer.

17
8. PERIOADA DE RODAJ
Motosapa trebuie să funcționeze 5 ore în sarcină ușoară. După acestă perioadă, faceți
schimbul de ulei atât la transmisie cat și la motor. Alimentaţi apoi baia de ulei a
transmisiei cu ulei RURIS G-Tronic sau un ulei de clasificare API: GL-4 ori superioară
acesteia, cât și baia de ulei a motorului cu ulei RURIS 4T-MAX sau un ulei de clasificare
API: CI-4/SL ori superioară acesteia.
La motosapă se va folosi benzină fără plumb.
Recomandat este ca înainte de utilizare, benzina să fie decantată și filtrată prin sită
metalică.
9. PUNEREA ÎN FUNCȚIUNE
Este interzis mersul motorului la ralanti fără sarcină, mai mult de 5minute
deoarece riscați să deteriorați curelele de transmisie.
Motorul care echipează motosapa dumneavoastră are rodajul făcut în fabrică şi nu
necesită rodaj la ralanti.
Înainte de a pune în funcțiune Motosapa, trebuie să vă asigurați că următoarele condiții
sunt îndeplinite :
▪umpleți recipientul filtrului de aer cu ulei curat de motor, până la nivelul maxim
indicat
▪pe o rază de 5 metri de o parte și de alta a motosapei, nu sunt persoane sau
obiecte cu care aceasta ar putea intra în contact
▪motosapa este așezată în poziție orizontală
▪roata frontală este montată și ridicată față de sol
▪motorul are ulei în baie la nivel maxim
▪cutia de viteze are uleiul la nivel maxim
▪motorul are un minim de 500 ml benzină în rezervor

18
▪cuțitele tăietoare sunt asigurate cu bolțurile de fixare sau, dacă se montează
roțile de transport, acestea sunt asigurate cu bolțurile de fixare, iar presiunea
în anvelopă este cuprinsă între 1,5-2 bar
▪toate șuruburile motosapei sunt strânse corespunzător
Pornirea motorului
▪pozitionati clapeta de șoc în sensul indicat pentru pornirea la rece.
Pozitionati clapeta robinetului de benzină în sensul indicat.
▪trageți de 4 ori, ușor, la sfoara demaror, pentru a amorsa cu ulei toate orificiile
interne ale motorului
▪acționați la maxim maneta de accelerație (în poziţia H)
▪puneti butonul PORNIT/OPRIT pe pozitia ON

19
▪trageți constant și ferm la sfoara demaror de la motor, după pretensionarea
acesteia (trageți ușor până întâmpinați rezistența compresiei motorului)
▪poziționați schimbătorul în treapta dorită și cu mâna stângă acționați prin
strângere maneta de acționare a cuțitelor tăietoare. Acestea vor începe să se
rotească
▪deplasați ușor până la capăt de cursă în sensul opus clapeta de șoc, până
când motorul funcționează la parametrii, adică nu are simptome de oprire
ATENȚIONARE:
Eliberați maneta de acționare a cuțitelor tăietoare și acestea se vor opri.
Încazul în care auziți un zgomot continuu de patinaj la cuplare, sau dacă motosapa
nu se deplasează, verificați încă o dată cablul de acționare al cuțitelor tăietoare,
deoarece acesta a fost reglat pe o cursă scurtă.
NOTĂ:
Cuplarea trebuie să se facă întotdeauna la turația maximă a motorului, deoarece,
în caz contrar riscați deteriorarea curelei.
În acest moment puteți începe operația de săpat a solului.

20
10. SIMPTOMATICĂ PROBLEME PORNIRE
▪verificați dacă uleiul în motor este la nivel, deoarece motorul care echipează
motosapa dumneavoastră poate fi dotat cu un senzor de ulei care întrerupe
scânteia la bujie în cazul în care acesta nu este la nivel maxim în motor
▪verificați dacă robinetul de combustibil este deschis în poziția indicată
▪verificați dacă aveți combustibil în rezervor și dacă este corespunzator (sa nu
fie alt fel de combustibil decât cel indicat sau cu vechime mai mare de 1-2
săptămâni)
▪verificați dacă maneta de accelerație este acționată la maxim
▪verificați dacă clapeta de șoc este acționată pe poziția închis
▪verificați dacă filtrul de aer nu este îmbâcsit cu impurități
▪schimbati bujia cu o bujie noua
11. ÎNTREȚINERE
▪după fiecare utilizare curățați filtrul de aer și înlocuiți uleiul din camera filtrului,
cu unul curat, la nevoie, sau odata cu înlocuirea uleiului din motor.
▪
▪după fiecare utilizare curățați cuțitele tăietoare și verificați-le
▪după fiecare utilizare ungeți cu vaselină axul pe care sunt fixate cuțitele
tăietoare
▪reglați cablurile în cazul în care sesizați că cuțitele nu răspund la comenzi sau
se opresc în sarcină
▪schimb ulei transmisie/motor la fiecare 50/25 ore de funcţionare sau 6 luni.
