Ryobi ACRM026 User manual

1 – English
WARNING:
To reduce the risk of injury, user must read and under-
stand the operator’s manual for their riding lawn mower
before using this accessory. Save these instructions.
Refer to them frequently and use them to instruct other
users. If you loan someone this product, loan them these
instructions also.
PACKING LIST
Bagging Blades (2) Bagger Bracket
Hitch Pin Bagger Cover
Bags (2) Upper Bagger Tube
Lower Bagger Tube
INSTALLING THE BAGGING KIT
The ACRM026 Bagging Kit is compatible with RYOBI
RYRM8002 riding lawnmower. This kit includes a bagger and
special mower blades designed to be used when bagging.
Install the blades first, then install the bagging kit.

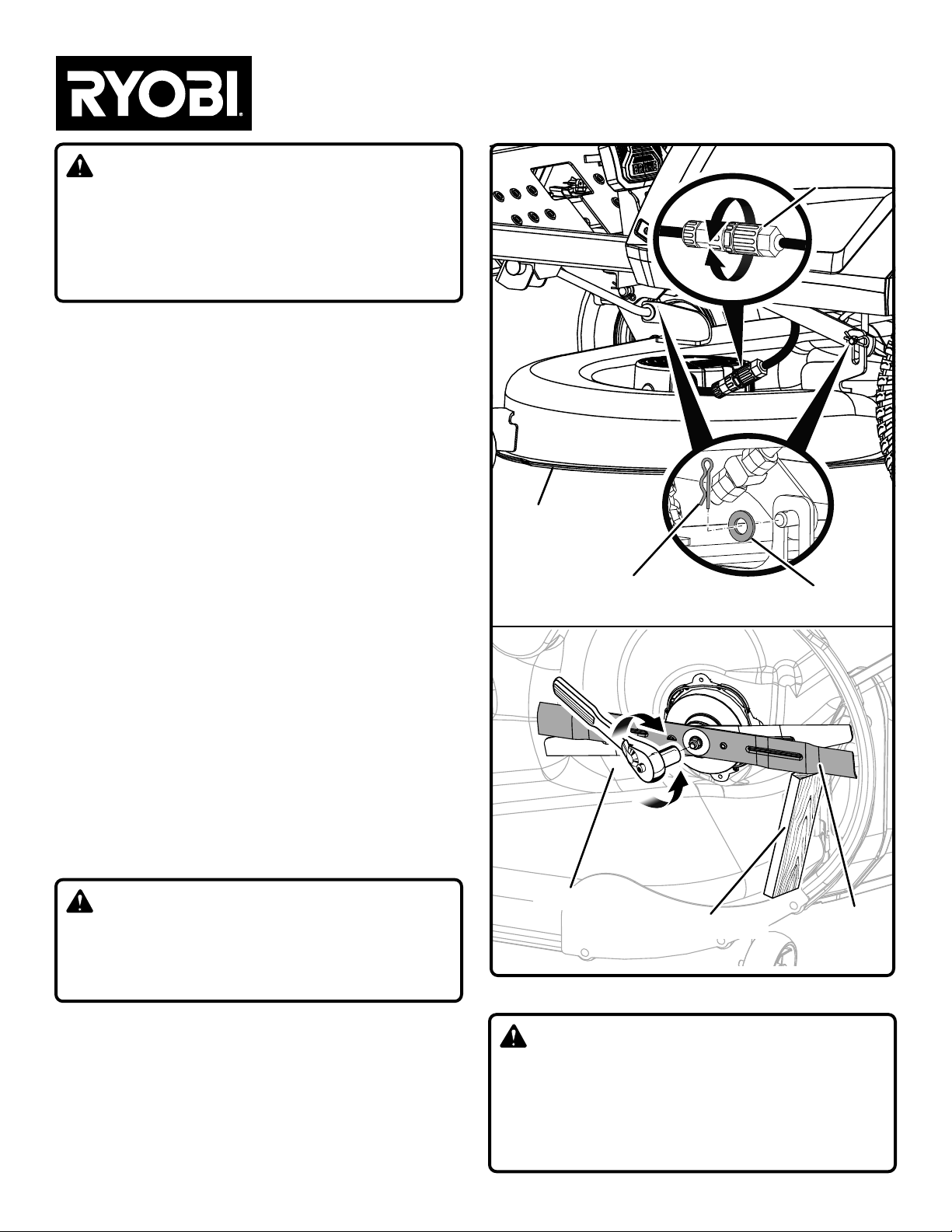

REMOVING THE CUTTING DECK
See Figure 1.
If desired, the cutting deck can be removed from the mower
to make accessing the blades easier when changing.
Stop the motor, remove the start key, and set the parking
brake.
Disconnect the cables that connect the cutting deck to
the mower.
Lower the cutting deck to its lowest position.
Remove the 4 hitch pins and washers that secure the
cutting deck in place.
Slide the deck out from under the mower.
Reverse the process to reattach the cutting deck to the
mower.
INSTALLING BAGGING BLADES
See Figures 2 - 3.
CAUTION:
Only use replacement blades and nuts authorized by the
manufacturer of your riding mower. Use of blades and
nuts not authorized is hazardous and may damage your
riding mower.
Make sure the blade is not engaged.
Stop the motor, remove the start key, and set the parking
brake.
Raise the height of the cutting deck to its highest position
to allow access to blades.
NOTE: If necessary, raise the mower by placing on a lift
or using a jack and jack stands, or remove the cutting
deck as described in the previous section to gain access
to the blades.
WARNING:
If raising the mower to access the blades, make sure the
mower is properly secured and the parking brake is set
before proceeding. Failure to properly secure the mower
could cause it to fall, resulting in possible death or seri-
ous personal injury.
Fig. 1
CABLE
CUTTING
DECK
HITCH PIN WASHER
BLOCK OF WOOD
Fig. 2
BLADE
WRENCH
ACRM026 Bagging Kit With Boost
For Use With RYOBI RYRM8002 42 in. ZTR Riding Lawnmower

2 – English
COVER
OPENINGS
COVER
FRAME
BRACKET
SHAFTS
SHAFT
BLADE
BLADE
NUT
BLADE
HALF CIRCLE
POST BLADE
CIRCLE POST
SPRING
WASHER
BLADE HALF
CIRCLE HOLE BLADE
CIRCLE
HOLE
CENTER
BLADE
HOLE
Wedge a block of wood between the blade and mower
deck to prevent the blade from turning.
Loosen the blade nut by turning it counterclockwise (as
viewed from bottom of mower) using a 15 mm wrench
or socket (not provided).
Remove the blade nut, spring washer, and blade.

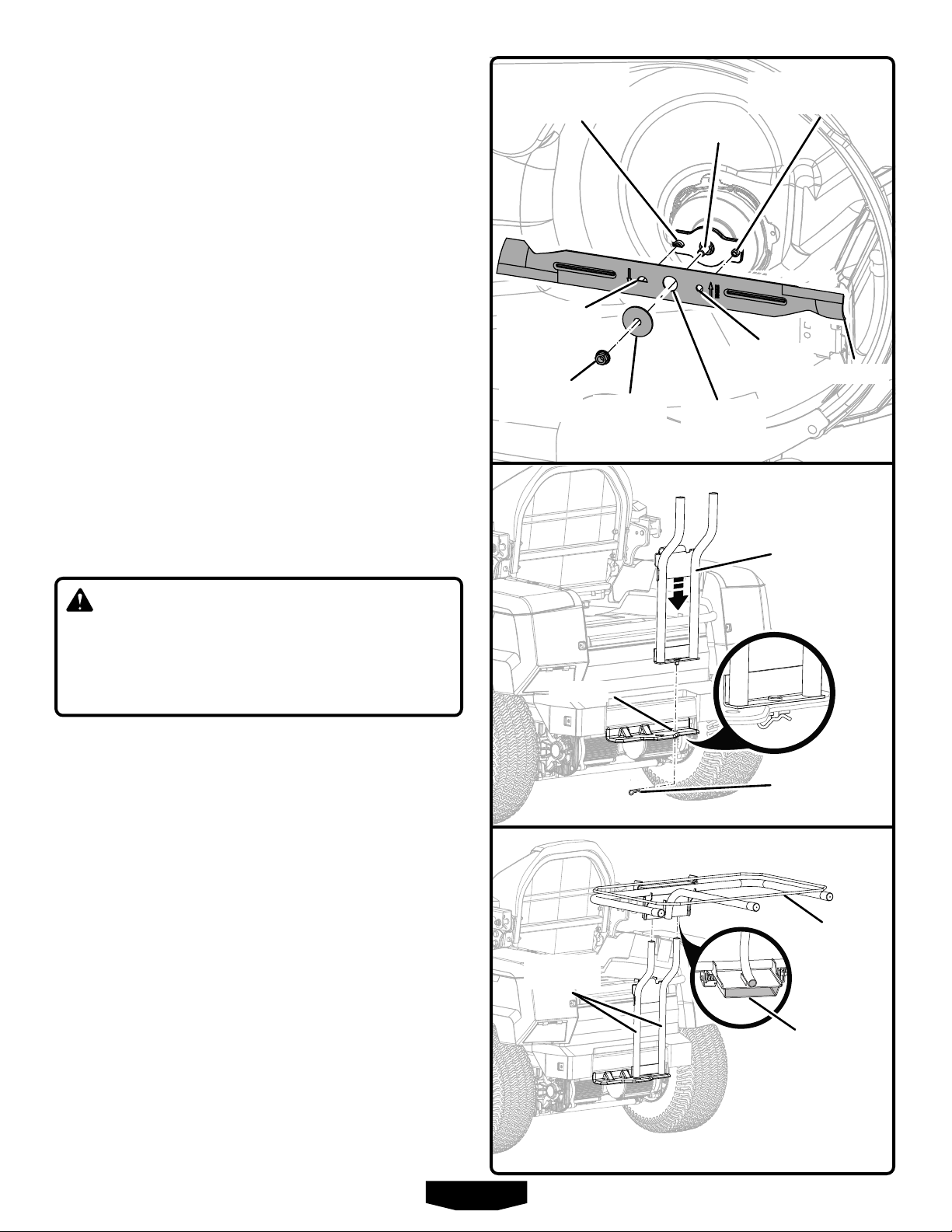

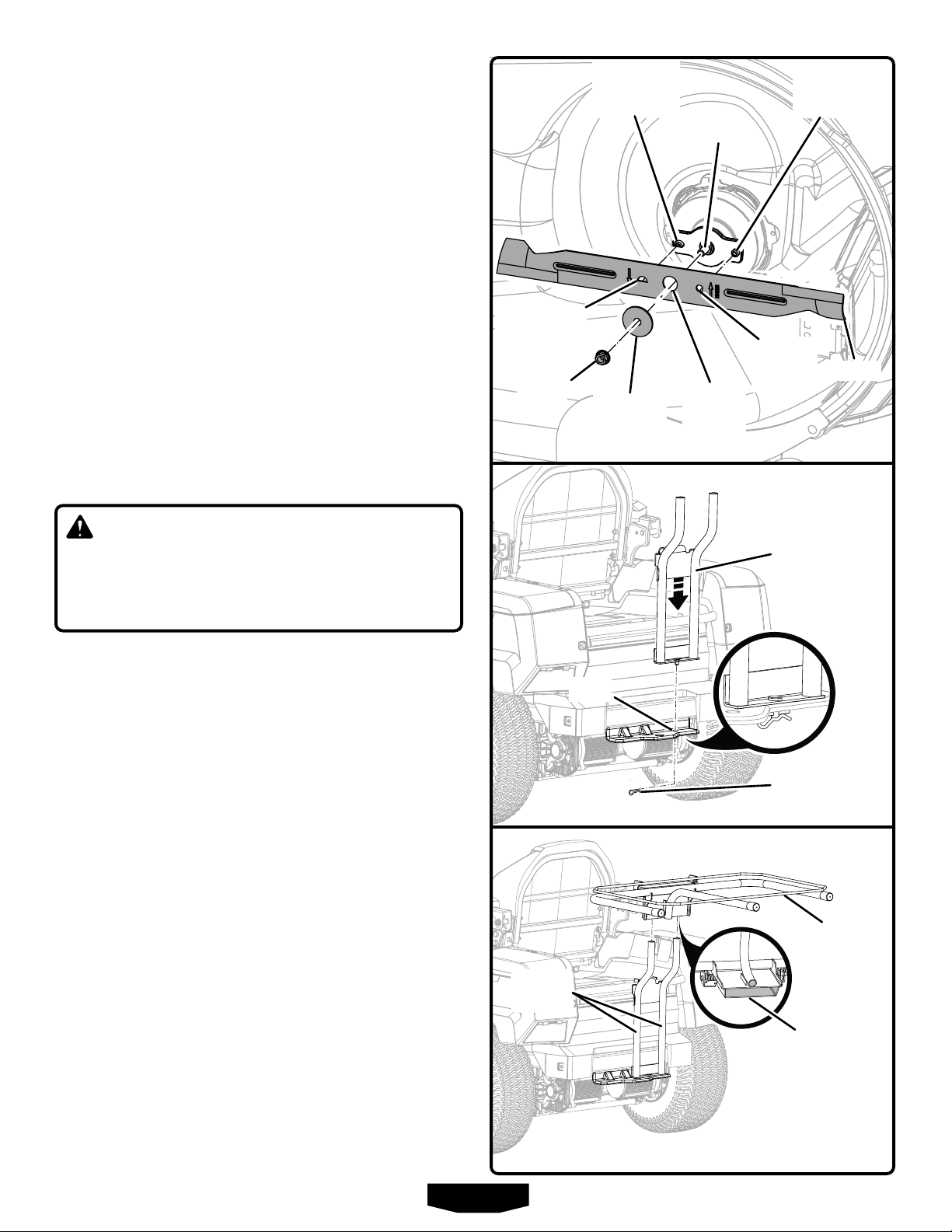

Place the new blade on the shaft against the correspond-
ing blade posts. Ensure blade is properly seated with
shaft going through center blade hole and the two blade
posts inserted into their respective holes on the blade.
Make sure it is installed with the curved ends pointing up
toward the mower deck and not down toward the ground.
When seated properly, the blade should be flat against
the blade posts.
Replace the spring washer.
NOTE: Make certain all parts are replaced in the exact
order in which they were removed.
Thread the blade nut on the shaft and finger tighten.
Torque the blade nut down clockwise using a torque
wrench (not provided) to ensure the bolt is properly
tightened. The recommended torque for the blade nut is
600–650 in. lbs.
WARNING:
Ensure blade is properly seated and the blade nut is
tightened to the torque specifications above. Failure to
properly attach the blade could cause it to come loose
and result in possible serious personal injury.
Repeat with second blade.

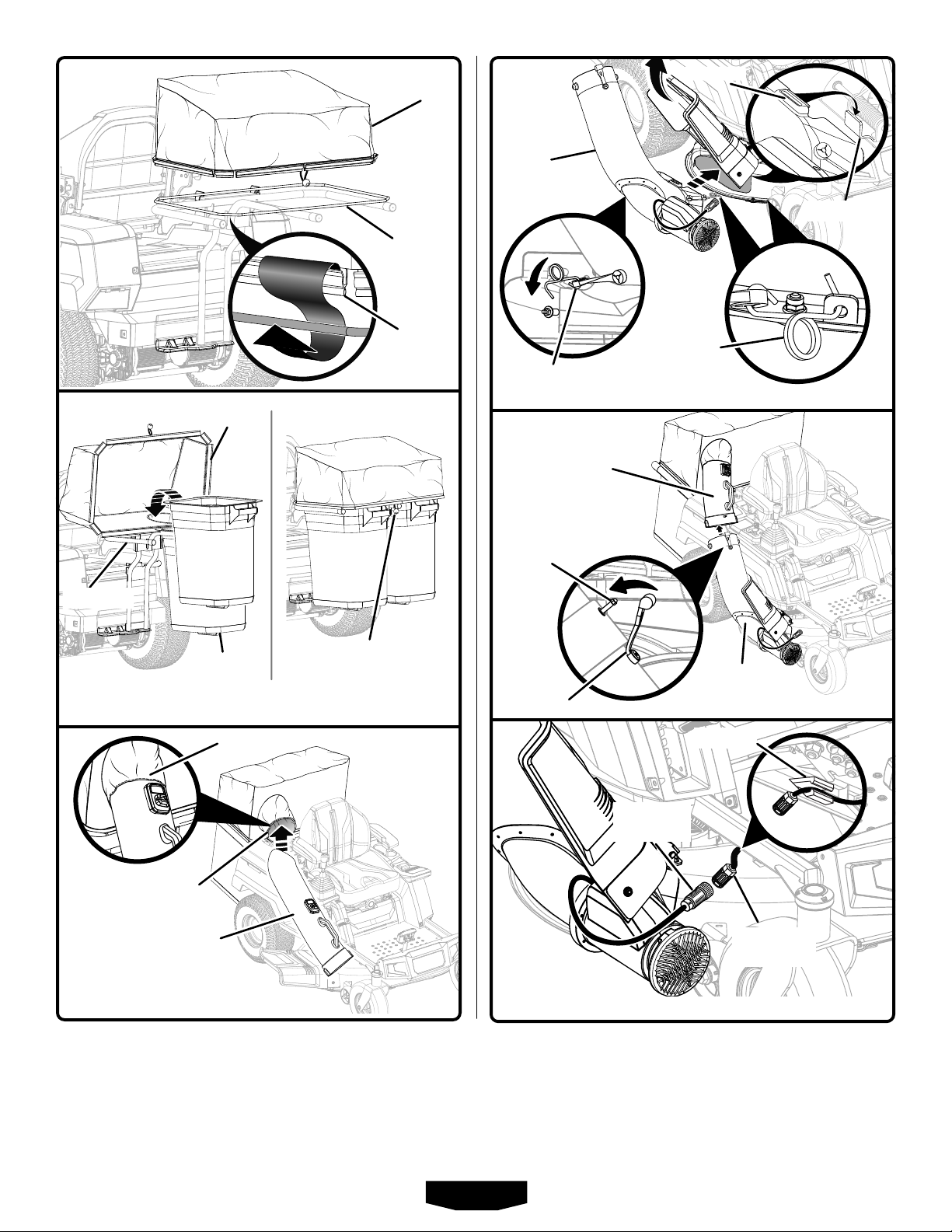

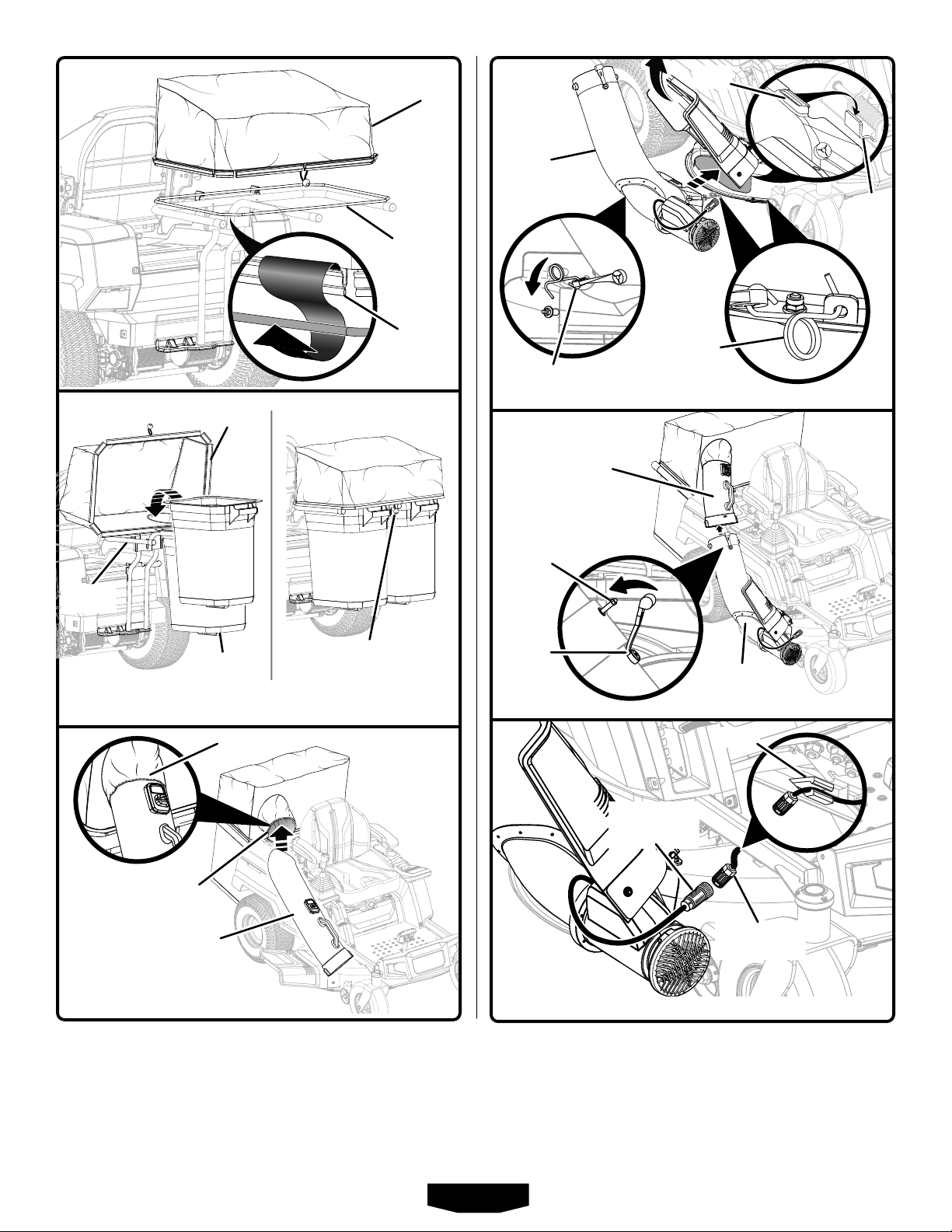

INSTALLING THE BAGGER
See Figures 4 - 11.
Insert the bagger bracket into the hole on the rear right
side of the mower as shown.
Install hitch pin through hole at bottom of bracket to
secure.
Place cover frame on top of bracket shafts with the open-
ings on cover frame sliding over the bracket shafts.
Unfold the cover and place on top of the cover frame.
Pull one of the back clips over the frame rail and secure
it in place as shown.
Fasten the other back clip and proceed to fasten the
remaining clips around the frame.
Raise the cover all the way up and slide bags onto bagger
frame.
Lower cover and secure using elastic cord.
Remove mulch cover from mower, if installed.
Install the upper end of the top bagger tube (side with
bag full indicator) into the hole in the back of the grass
catcher cover.
Install bottom bagger tube to side discharge outlet by
placing opening over tab on mower deck frame, then
hooking the fasteners to the frame as shown.
BAGGER
BRACKET
HITCH PIN
HOLE
Fig. 4
Fig. 5
Fig. 3

3 – English
LOWER
TUBE
TAB
SLOT
LATCH
LATCH
CLIP
QUICK
CONNECTOR
BOOST
CONNECTOR
Pull the top tube back out of the cover just far enough to
connect the two tubes together, lining up hole in bottom
tube latch with tab on upper tube. Push bottom tube latch
over top tube tab to secure.
Make sure inlet sleeve is pulled out and upper tube is
completely inserted inside the bagger top.
Retrieve the boost connector wire from the underside of
the frame, open the cap, and connect to the wire on the
lower tube.
Place the excess loose wire back into the clip to secure.
Fig. 6
FRAME
RAIL
COVER
COVER
BAGS
Fig. 8
Fig. 7
CLIP
HOLE
UPPER
TUBE
Fig. 9
SLEEVE
Fig. 10
Fig. 11
LATCH
LOWER
TUBE
UPPER
TUBE
TAB
ELASTIC
CORD
FRAME

BAG FULL
INDICATOR
999000019
4-5-22 (REV:01)

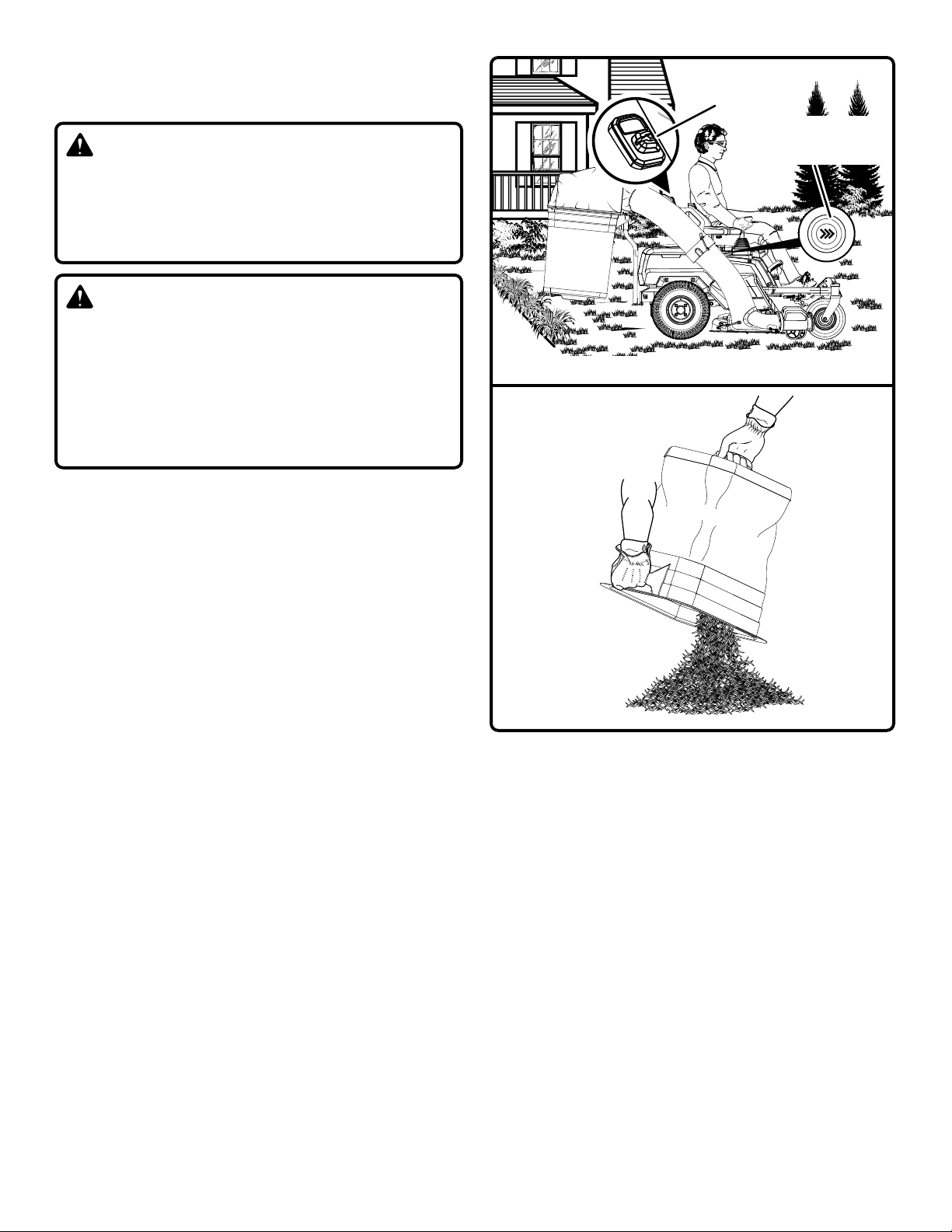

USING THE BAGGING KIT
See Figure 12 - 13.
WARNING:
Added accessories can affect the stability of the mower
when operating on slopes. Use additional care when
mowing on slopes with the bagging kit installed.
WARNING:
Be especially careful before and when backing with the
bagging kit installed, as it may limit visibility. Always look
closely behind and down for small children, bystanders,
and pets and move the mower slowly to prevent back
over accidents that can cause death or serious personal
injury.
Install bagging kit as previously described.
Mow as desired, keeping aware of the status of the bag
full indicator. When the red ball in the indicator floats to
the highest position, the bags are full and need to be
emptied.
NOTE: If the red ball in the indicator floats to the highest
position and the bags are not full, check for a clog in the
tubes. If clogged, raise the mowing deck to the highest
position and, with the blades engaged, press the “clear
bagger chute button” on the lawnmower’s control panel.
The fan will activate for 10 seconds to clear the debris
from the tubes. Wait approximately 60 seconds before
pressing the button again.
Make sure the blade is not engaged.
Stop the motor, remove the start key, and set the parking
brake.
Lift the cover and empty the clippings from the bags.
Replace the bags and close the cover fully.
Reinstall start key and restart mower when you are ready
to return to mowing.
NOTE: Always empty the bags before storing the mower.
OPERATING TIPS
Avoid cutting wet grass or grass that is heavy with dew.
Grass that is wet will be sticky and could adhere to the
bagger’s parts.
If the bagger fails to pick up cut grass or leaves when the
bags are not full, it may indicate that a clog has occurred.
Follow the instructions in Using the Bagging Kit above.
If desired, plastic trash bags can be inserted inside bag-
ger for ease of debris disposal.
MAINTENANCE
The bagger assembly is subject to deterioration and wear
and should be checked each time the mower is used. If
replacement is needed, make sure the new bagger meets
original manufacturer’s recommendations and specifications.
CLEAR BAGGER
CHUTE BUTTON
Fig. 13
Fig. 12
TTI OUTDOOR POWER EQUIPMENT, INC.
P.O. Box 1288 Anderson, SC 29622
1-800-525-2579
www.RYOBItools.com
Register your product: www.ryobitools.com or call toll-free 1-800-525-2579
This product has a 30-day Warranty.
